2с132 технические характеристики | Вертикально-сверлильный станок

Технические характеристики станка 2с132 позволяют производить сверление и развертывание отверстий в деталях из черных и цветных металлов.

Наименование характеристики	Ед. изм.	Параметры
Класс точности по ГОСТ 8-82Е		Н
Основные данные
Наибольший диаметр сверления в стали средней твердости	мм	35
Наибольшая высота заготовки	мм	800
Наибольшая масса устанавливаемой заготовки	кг	600
Пределы диаметров нарезания резьбы в стали средней твердости		М3…М33
Расстояние от нижнего торца шпинделя до поверхности стола	мм	750 – 1000
Показатели точности и качества обработки
Точность при сверлении		h22
Точность при развертывании		H8
Шероховатость внутренней поверхности детали
После сверления	Ra	6,3
После развертывания	Ra	1,6
Подъемный стол
Рабочая поверхность стола
Ширина	мм	500
Длина	мм	500
Число Т-образных пазов		3
Ширина Т-образных пазов
Направляющего	мм	18Н8
Зажимных	мм	18Н12
Расстояние между Т-образными пазами	мм	100±0,4
Накладные крестовые столы
Рабочая поверхность накладного стола
Ширина	мм	320
Длина	мм	630
Число Т-образных пазов		3
Расстояние между Т-образными пазами	мм	80±0,4
Ширина Т-образных пазов
Направляющего	мм	14Н8
Зажимных	мм	14Н12
Цена деления лимбов ручного крестового стола с винтовыми механизмами подачи	мм	0,05
Наибольшее ручное перемещение столов по осям
По оси Х	мм	500
По оси Y	мм	250
Шпиндель
Конус шпинделя		Морзе 4
Количество скоростей вращения шпинделя		12 или 15
Количество рабочих подач шпинделя		9
Пределы рабочих подач шпинделя	мм/об	0,1…1,6
Наибольшее усилие подачи	Н · м	1500
Наибольший крутящий момент на шпинделе	Н · м	400
Электрооборудование
Электродвигатель привода шпинделя
Мощность	кВт	4
Номинальная частота вращения	об/мин	1430
Электронасос системы охлаждения	кВт	1,7
Мощность	кВт	0,12
Подача	л/мин	22
Суммарная мощность установленных на станке электродвигателей	кВт	4,12
Габариты и масса
Габаритные размеры станка
длина	мм	1050
ширина	мм	850
высота	мм	3000
Масса станка	кг	1400

Вертикально-сверлильный станок 2С132 – технические характеристики

Вертикально-сверлильный станок 2С132 – прекрасный помощник в мелкосерийном, серийном, а также единичном производстве. Осуществление действий производится при помощи быстрорежущего инструмента, выполненного из сплавов твердых металлов. Вплоть до 2014 года этот станок поставлял на рынок Стерлитамакский станкостроительный завод. Эта модель оборудования предназначается для обработки деталей, выполненных из конструкционных материалов. Нельзя обрабатывать на станке горючие материалы.

Содержание

Назначение станка
Устройство станка
Особенности конструкции
Условия работы и обслуживания станка

Назначение станка

Производителем предусмотрено использование станка при следующих видах работ:

сверление;
зенкерование;
рассверливание;
подрезка торцов;
развертывание.

Изготовитель описывает возможность использования модели 2С132 в определенных климатических условиях. Минимально допустимое значение – +1 ^oC, максимально возможный показатель – +35 ^оС.

Влажность воздуха также важна, она не должна превышать 80% при средней температуре воздуха 25 ^оС. В случае если климатические условия выходят за описанные рамки, причем как большую, так и меньшую сторону, завод предлагает изготовление станка по индивидуальному заказу.

Не рекомендуется пользоваться аппаратом в помещениях с повышенным уровнем пыли. Сильные температурные перепады и нагрев отрицательно скажутся на сроке эксплуатации. В случае несоблюдения требований, станок снимается с гарантийного обслуживания. При этом производитель утверждает, что до момента первого капитального ремонта пройдет 10 лет.

Станок вертикально-сверлильный изготавливается в нескольких модификациях. Конечная буква в наименовании конкретизирует комплектацию прибора:

2С132Л с круглым сечением несущей колонны;
2С132К с плавающим крестовым столом;
2С132Ц с элементами автоматики в системе управления;
2С132ПФ2И с управлением, производимым при помощи системы ЧПУ, и плавающим крестовым столом.

Устройство станка

Станок 2С132 снабжен пультом управления, с помощью которого можно осуществлять следующие действия:

подача и отключение питания;
поворот шпинделя налево и направо;
выбор режима сверления;
выбор режима нарезки резьбы;
включение системы охлаждающей жидкости (СОЖ).

Кроме кнопок управления, на пульте расположены лампы – индикаторы работы и переключатели режимов. Сама конструкция станка 2С312 состоит из нескольких элементов.

Колонна станка

Прямоугольная пустотелая чугунная отливка, сверлильная головка в которой перемещается вручную. В пазы подъемного стола закрепляется различного рода оборудование. Электронасос установлен внутри колонны, там же, в нише, смонтирована электропанель. Роль резервуара для охлаждающей жидкости играет фундаментальная плита.

Коробка скоростей и привод

Передвижные блоки дают возможность использовать 12 скоростей вращения. Вращение входного вала коробки скоростей происходит посредством электрического двигателя.

Плунжерный насос

Служит для смазки коробки скоростей и всех сборочных единиц сверлильной головки. Контроль работы насоса происходит при помощи маслоуказателя, основанием для которого является передняя часть подмоторной плиты.

Механизм переключения скорости и подачи

Переключать скорости можно при помощи рукоятки, имеющей несколько положений: четыре из них расположены по окружности, три – по осевой линии. Подачи переключаются другой рукояткой, которая также может фиксироваться в нескольких положениях. Месторасположения рукояток – передняя часть сверлильной головки. Отсчет скоростей и подач следует производить, опираясь на данные прикрепленной таблички.

Коробка подач

Шпиндель

Основой для его монтажа выступают два шарикоподшипника. Осевую нагрузку воспринимает нижний упорный подшипник, усилие при выбивке инструмента – верхний шариковый. Месторасположения подшипников – пиноль 3, перемещаемая вдоль оси посредством реечной подачи.

Сверлильная головка

Это прямоугольная отливка из чугуна, в которую монтируют основные единицы станка: коробку подач и скоростей, шпиндель, механизм подачи, механизм переключения скоростей, противовес шпинделя.

Плавающий стол

Станок 2С132 оснащается плавающей площадкой, характеристики которой позволяют хорошо фиксировать детали, подлежащие обработке, и располагать их максимально удобно относительно режущего инструмента.

В конструкцию плавающего стола входит:

Несущая поверхность (стол). Перемещается продольно и поперечно по салазкам посредством игольчатых подшипников.
Салазки (направляющие).
Основание.

Технические характеристики плавающего стола позволяют быстро перемещать детали, которые обрабатываются по разметке или методом копирования. Основное достоинство стола – быстрое перемещение в нужном направлении. Для управления механизмом зажима в конструкции используется винтовой механизм. Максимальная нагрузка рабочего стола – 600 кг.

Особенности конструкции

От подобных моделей станок 2с132 отличают следующие показатели:

повышенная жесткость за счет деталей, изготовленных из литого чугуна;
подача СОЖ с баком, встроенным в основание;
возможность регулировки высоты плавающего стола;
встроенное в колонну электрическое оборудование;
наличие узла, предназначенного для контроля глубины сверления.

Главная техническая характеристика модели – диаметр сверления. Она равна 132 мм (максимально).

Условия работы и обслуживания станка

Продолжительность работы станка гарантируется только при условии своевременно проводимых профилактических мероприятий. Периодически нужно проверять агрегат на соответствие нормам точности. При этом лишней разборки станка лучше не производить, так как это может повлиять на выходную точность.

К работе за станком и к его ремонту можно допускать только высококвалифицированный персонал. Измерительные инструменты и приборы должны проходить процедуры аттестации. Доступ или вмешательство посторонних недопустимы. Это может привести как к травмам, так и к повреждению узлов и агрегатов.

Время непрерывной работы станка не должно составлять более 16 часов, то есть двух рабочих смен. По истечении этого времени необходимо провести техническое обслуживание прибора.

Видео по теме: Вертикально-сверлильный станок 2С132

Вертикально-сверлильный станок 2С132 б/у:фото,схемы,характеристики

Устройство
Кинематическая схема
Электрическая схема
Коробка скоростей
Коробка подач
Шпиндель
Технические характеристики

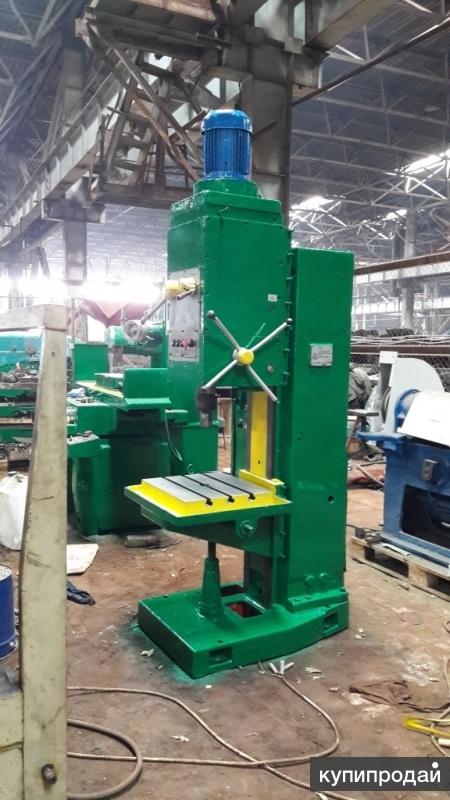

фото:вертикально-сверлильный станок 2С132

Вертикально-сверлильный станок модели 2С132 предназначен для выполнения типичных работ свойственных сверлильным станкам, а именно: сверление, зенкерования, развертывание, растачивание отверстий в деталях из различных материалов.

Применяется в условиях единичного и мелкосерийного производства.

Модификации вертикально-сверлильного станка модели 2с132

Сверлильный станок 2с132: цифра 2 означает что станок относиться к сверлильной группе, С- модернизация станка, 132- основная техническая характеристика станка. Для сверлильных станков это максимальный диаметр сверления.

На основе базовой модели были созданы следующие модификация станков:

2C132К – координатный вертикально-сверлильный станок с плавающим столом;
2С132Ц – вертикально-сверлильный станок с автоматизированным управлением;
2С132ПФ2И- вертикально-сверлильный станок с числовым программным управлением (ЧПУ)

фото:габариты рабочего пространства

Устройство вертикально-сверлильного станка 1С132

Основные узлы вертикально-сверлильного станка:

Привод;
Коробка скоростей;
Плунжерный насос;
Коробка подач;
Плита;
Механизм управления скоростями и подачами;
Шпиндельная бабка;
Электрооборудование;
Сверлильная головка;
Система охлаждения

фото:устройство вертикально-сверлильного станка 2С132

Кинематическая схема вертикально-сверлильного станка 2С132

фото:кинематическая схема вертикально-сверлильного станка 2С132

Электрическая схема вертикально-сверлильного станка 2С132

фото:электрическая схема вертикально-сверлильного станка 2С132

фото:электрическая схема вертикально-сверлильного станка 2С132 продолжение

Стойка вертикально-сверлильного станка 1с132

Стойка представляет собой пустотелую чугунную отливку, на которой по направляющим типа “ласточкин хвост” перемещается сверлильная головка и стол.

Стол имеет три Т-образных паза, в которых закрепляется различная оснастка.

На фундаментной плите установлен электронасос для СОЖ, в верхней части колоны монтируется шкаф с электрооборудованием.

Фундаментная плита является резервуаром для смазывающе-охлаждающей жидкости.

Коробка скоростей вертикально-сверлильного станка 1с132

Коробка скоростей предназначена для осуществления главного движения – вращения шпинделя. Вращение входного вала коробки скоростей осуществляется от электродвигателя через эластичную муфту 10 и зубчатую передачу. При помощи подвижных блоков 5, 7, 8 шпинделю сообщается от 12 до 15 скоростей. Выходной вал 2 коробки скоростей имеет шлицевое отверстие, через которое крутящий момент передается шпинделю. Через зубчатую передачу 3 вращательное движение передается на коробку подач.

фото:коробка скоростей вертикально-сверлильного станка 1с132

Коробка подач вертикально-сверлильного станка 1с132

Коробка подач установлена в сверлильной головке и предназначена для осевого перемещения шпинделя. При помощи двух тройных подвижных блоков осуществляется девять подач.

Выходной вал коробки подач сцентрирован с верхней опорой червяка механизма подач. На валу расположена полумуфта, передающая вращательное движение червяку механизма подач.

фото:коробка подач вертикально-сверлильного станка 1с132

Шпиндель вертикально-сверлильного станка 1с132

Шпиндельная бабка 2 установлена на двух подшипниках, осевая нагрузка воспринимается нижним упорным подшипником, а усилие при выбивке режущего инструмента—верхним шариковым. Подшипники расположены в пиноли 3, которая с помощью реечной передачи перемещается вдоль оси.

Выбивка инструмента из конуса Морзе шпинделя осуществляется при помощи специального приспособления на головке шпинделя. Выбивка выполняется вращением штурвала от руки при подъеме шпиндельной бабки. Обойма 5 специального приспособления упирается в корпус сверлильной головки и рычаг 4, поворачиваясь вокруг оси», выбивает режущий инструмент.

Нижний паз шпинделя предназначен для фиксации шпонкой 7 оправки с установленной в ней фрезой при обработке плоскостей на станке 2С132ПФ2И! От выпадания шпонки из паза при фрезеровании, шпонку предохраняет быстросменная втулка, применяемая только при фрезеровании и устанавливается в пазы стакана 6.

фото:шпиндель вертикально-сверлильного станка 1с132

Плавающий стол вертикально-сверлильного станка 1с132

Плавающий стол предназначен для сверления деталей по копиру или разметки и состоит из следующих частей: стол 1,салазки 2 и основание 3.

Стол по салазкам перемещается в продольном направлении на игольчатых подшипниках. Салазки со столом, в свою очередь, перемещаются в поперечном направлении также на игольчатых подшипниках. Роликовые игольчатые подшипники обеспечивают легкость и плавность перемещения и устанавливают стол в нужное положение.

Зажимное устройство состоящее из эксцентрикового вала 4, верхней и нижней тяг 5 и 6 а также двух клиньев 7 фиксирует стол в нужном положении.

Регулировка зажимного устройства осуществляется при помощи винта.

В процессе эксплуатации стола существует необходимость в регулировки направляющих качения, для создания необходимого натяга между направляющими и роликами.

Техническая характеристика вертикально-сверлильного станка 2С132

Основные параметры	2С132
Наибольшая высота заготовки,мм	800
Наибольшая масса устанавливаемой заготовки,кг	600
Наибольший диаметр сверления,мм	32
Пределы диаметров сверления,мм	3…35
Размеры рабочей поверхности стола,мм:
ширина	500
длина	500
Цена деления лимба,мм	0,05
Наибольше ручное перемещения шпинделя,мм	250
Количество частот вращения шпинделя	12. ..15
Количество рабочих подач	9
Пределы рабочих подач,мм/об	0,1…1,6
Наибольшее осевое усилия на шпинделе,Н	1500
Габаритные размеры станка,мм:
длина	1050
ширина	850
высота	2750
Масса станка,кг	1400

Паспорт на вертикально-сверлильный станок можно скачать здесь
