3Д725 станок плоскошлифовальный с горизонтальным шпинделем универсальныйСхемы, описание, характеристики
Сведения о производителе плоскошлифовального станка 3Д725
Производитель плоскошлифовального станка 3Д725 – Воронежский станкостроительный завод, основанный в 1960 году.
Станки модели 3Д725 В являются типовыми представителями гаммы плоскошлифовальных станков с прямоугольным столом среднего типоразмера и позволяет с микронной точностью обрабатывать плоские поверхности самых различных деталей. При применении дополнительных приспособлений на этих станках возможна обработка и фасонных поверхностей.
Разработчик станка модели 3Д725 — Одесское специальное конструкторское бюро специальных станков (СКБСС).
Станки выпускаемые Воронежским станкостроительным заводом
Технология обработки заготовок на плоскошлифовальных станках

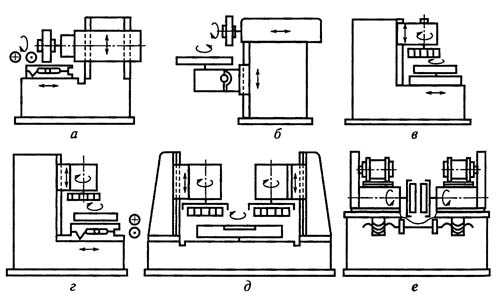

Схема обработки на плоскошлифовальных станках с обозначением движений:
а – станки с горизонтальными шпинделями, работающими периферией шлифовального круга с прямоугольным столом;
б – станки с горизонтальными шпинделями, работающими периферией шлифовального круга с круглым столом;
в – станки с вертикальными шпинделями, одношпиндельные, работающие торцом шлифовального круга с круглым столом;
г – станки с вертикальными шпинделями, одношпиндельные, работающие торцом шлифовального круга с прямоугольным столом;
д – станки двухшпиндельные, работающие торцом шлифовального круга с двумя вертикальными шпинделями;
е – станки двухшпиндельные, работающие торцом шлифовального круга с двумя горизонтальными шпинделями
Плоское шлифование является методом обработки закаленных и незакаленных деталей машин; иногда плоское шлифование применяют вместо чистового строгания и чистового фрезерования, а также такой трудоемкой операции, как шабрение. Оно отличается высокой производительностью, так как позволяет обрабатывать заготовки с большими габаритными размерами и имеет малые затраты времени на установку и закрепление заготовок благодаря тому, что применяют магнитные столы.
Плоские поверхности можно шлифовать периферией и торцом шлифовального круга.
На рисунке приведены схемы обработки плоских поверхностей деталей на плоскошлифовальных станках.
Периферией круга обрабатывают, например, заготовки с жесткими допусками на отклонения от плоскостности:
- контрольные плиты, угольники, линейки, стыки ответственных деталей и др.;
- детали с буртиками и пазами;
- тонкие детали, подверженные короблению;
- детали, имеющие недостаточно жесткую опорную поверхность, что приводит к неустойчивому положению их на станке;
- детали, на торце которых следует сделать поднутрение или создать выпуклости
Основными технологическими факторами, определяющими режим шлифования, являются заданные точность и шероховатость поверхности, мощность двигателя главного привода и стойкость шлифовального круга. Режимы резания задает технолог или мастер или выбирают по справочникам.
Показателями режима резания при плоском шлифовании периферией круга являются:
- скорость круга;
- скорость подачи заготовки;
- поперечная (параллельная оси шпинделя) подача;
- глубина шлифования.
Скорость шлифовального круга выбирают в зависимости от вида шлифования (обычное или скоростное) и возможностей станка.
Скорость подачи заготовок совпадает с продольным перемещением стола, на котором их закрепляют. Увеличение скорости подачи заготовки приводит к увеличению производительности обработки, поэтому выбирают высокие скорости подачи заготовки, особенно при предварительных операциях и снятии больших припусков. Повышение скорости подачи заготовки приводит к уменьшению нагрева и деформации обрабатываемого изделия. На чистовых операциях снижают скорость подачи заготовки.
При увеличении поперечной подачи повышается производительность, но увеличивается шероховатость обрабатываемой поверхности и износ круга, поэтому на чистовых операциях применяют меньшую поперечную подачу.
Глубина резания определяет в основном производительность обработки, однако она зависит от зернистости круга, требуемой шероховатости обрабатываемой поверхности, мощности двигателя привода шлифовальной бабки и ряда других факторов. При обработке крупнозернистыми кругами применяют большую глубину резания. При шлифовании мелкозернистыми кругами с большой глубиной наблюдается значительный износ мягких кругов или быстрое засаливание твердых кругов. При выполнении черновых операций используют большие значения скорости и глубины резания, а на чистовых операциях их снижают.
Для повышения точности обработки и снижения шероховатости поверхности в конце цикла следует применять выхаживание.
3Д725 станок плоскошлифовальный с горизонтальным шпинделем универсальный. Назначение и область применения
Плоскошлифовальный станок 3Д725 с прямоугольным столом и горизонтальным шпинделем предназначен для шлифования плоских поверхностей деталей периферией шлифовального круга в условиях единичного, мелкосерийного и серийного производства.
Класс точности станка П по ГОСТ 8—77. Станок изготовляется по нормативам точности и жесткости в соответствии с ГОСТ 13135—80; поставляется по ПТУ 2-024-5323—80.
Шлифуемые детали в зависимости от материала, формы и размеров можно закреплять на электромагнитной плите или непосредственно на рабочей поверхности стола.
Наличие устройства цифровой индикации позволяет контролировать величину вертикального перемещения шлифовальной бабки в процессе обработки детали. Это устройство может быть использовано для контроля размеров обрабатываемой детали в процессе шлифования.
Кинематическая схема предусматривает ручную, дозированную и автоматическую вертикальную подачи шлифовальной бабки.
Управление реверсом стола и шлифовальной бабки — дистанционное.
Система смазки централизованная.
Для удобной работы и плавного перемещения шлифовальной бабки при подаче производитель установил винт-гайку качения в цепи вертикального перемещения шлифовальной бабки. Благодаря этому при обработке деталей можно добиться положительных результатов, которые полностью соответствуют европейским стандартам качества. Помимо этого станок этой марки оснащение системой смазки направляющих стола от отдельной станции с блоком регулировки давления и системой очистки масла. Эта конструкционная особенность дает возможность обеспечить постоянную подачу смазки в автоматическом и бесперебойном режиме, что лучшим образом сказывается на общей производительности. Еще одним важным преимуществом этой модели является наличие дистанционного управления скоростью стола и шлифовальной бабки.
В станке предусмотрен автоматический отскок шлифовального круга от шлифуемых деталей в случае аварийного снятия напряжения на электромагнитной плите.
Система охлаждения обеспечивает надежный отвод тепла из зоны шлифования.
Разработчик — Одесское специальное конструкторское бюро специальных станков (СКБСС).
Современные аналоги плоскошлифовального станка 3Д725
Орша-60200 – 2000 х 600, производитель Оршанский станкостроительный завод Красный борец

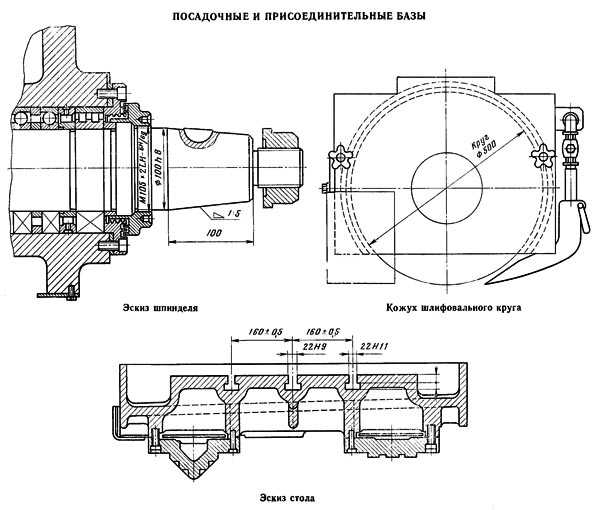

Присоединительные и посадочные базы станка 3Д725
Присоединительные и посадочные базы станка 3Д725
Общий вид плоскошлифовального станка 3Д725

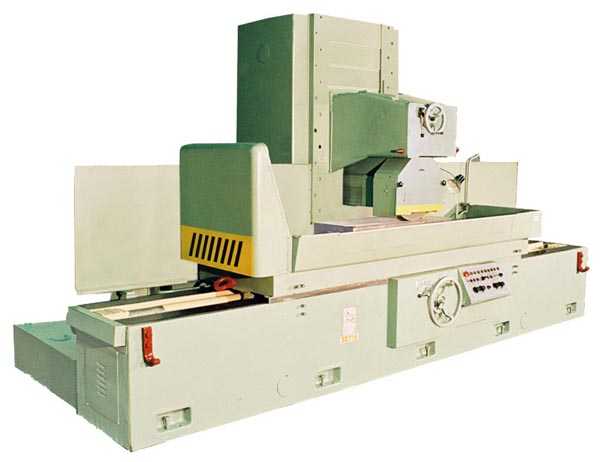

Фото плоскошлифовального станка 3Д725
3Д725 станок плоскошлифовальный с горизонтальным шпинделем универсальный. Видеоролик.
Технические данные и характеристики станка 3Д725
| Наименование параметра | 3Д725 | |
|---|---|---|
| Основные параметры | ||
| Класс точности по ГОСТ 8-82 | П | |
| Наибольшие размеры обрабатываемых на столе изделий (длина х ширина х высота), мм | 2000 х 630 х 630 | |
| Наибольшие размеры изделий, обрабатываемых на электромагнитной плите (длина х ширина х высота), мм | 2000 х 630 х 505 | |
| Наибольшая масса изделий, обрабатываемых на электромагнитной плите, кг | 2000 | |
| Наибольшая масса обрабатываемых на столе изделий, кг | 650 | |
| Расстояние от оси шпинделя до зеркала стола, мм | 235..880 | |
| Рабочий стол станка | ||
| Размеры рабочей поверхности стола (длина х ширина), мм | 2000 х 630 | |
| Размеры поверхности электромагнитной плиты (длина х ширина), мм | 2000 х 630 | |
| Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм | 300…2100 | |
| Скорость возвратно-поступательного движения стола, м/мин | 3 … 30 | |
| Шлифовальная бабка | ||
| Шлифовальный круг по ГОСТ 2424-75 | ПП500 х 100 х 305 | |
| Число оборотов шлифовального круга в минуту | 1470 | |
| Наибольший допустимый крутящий момент на шпинделе, кгс*м | ||
| Конец шпинделя шлифовальной бабки по ГОСТ 2323-67 (наибольший диаметр), мм | 100 | |
| Наибольшее поперечное перемещение шлифовальной бабки (ручное и от гидравлики), мм | 660 | |
| Цена деления лимба поперечного перемещения шлифовальной бабки, мм | 0,05 | |
| Поперечное перемещение шлифовальной бабки на один оборот лимба, мм | 2 | |
| Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин | 0,2…1 | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм | 2…75 | |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 645 | |
| Цена деления лимба вертикального перемещения шлифовальной бабки, мм | 0,004 | |
| Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм | 0,5 | |
| Автоматические вертикальные подачи шлифовальной бабки, мм | 0,004…0,1 | |
| Скорость вертикального ускоренного перемещения, м/мин | 0,375 | |
| Привод и электрооборудование станка | ||
| род тока питающей сети | 50Гц, 380 В | |
| Количество электродвигателей на станке | 8 | |
| Электродвигатель шпинделя шлифовальной бабки, кВт | 30 | |
| Электродвигатель вертикального ускоренного перемещения шлифовальной бабки, кВт | 1,5 | |
| Электродвигатель регулирования скорости стола, кВт | 0,55 | |
| Электродвигатель насоса гидросистемы, кВт | 11 | |
| Электродвигатель насоса системы смазки, кВт | 0,18 | |
| Электродвигатель насоса системы охлаждения, кВт | 0,6 | |
| Электродвигатель магнитного сепаратора, кВт | 0,12 | |
| Электродвигатель воздушного теплообменника, кВт | 0,18 | |
| Общая установленная мощность всех электродвигателей, кВт | 44,13 | |
| Габариты и масса станка | ||
| Габарит станка, мм | 5750 2860 2860 | |
| Масса станка, кг | 15450 |
Связанные ссылки
Каталог-справочник плоскошлифовальных станков
Паспорта и руководства плоскошлифовальных станков
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
|
Наименование параметров |
Значение |
|
Параметры обрабатываемой заготовки |
|
|
Предельные размеры заготовки, устанавливаемой: |
|
|
Наибольшая масса заготовки, устанавливаемой: |
|
|
Технические параметры станка |
|
|
Размеры рабочей поверхности стола (ДхШ), мм |
2000х630 |
|
Расстояние от оси шпинделя до рабочей поверхности стола, мм |
|
|
Длина хода (перемещения) стола по цилиндрам, мм |
|
|
Величина перебега стола в каждую сторону при скорости стола 25 м/мин не более, мм |
200 |
|
Пределы скоростей продольного перемещения стола (регулирование бесступенчатое), м/мин |
3..30 |
|
Поперечное перемещение шлифовальной бабки, мм: |
|
|
Вертикальное перемещение шлифовальной бабки, мм: |
|
|
скорость вертикального быстрого перемещения шлифовальной бабки, мм/мин |
375 |
|
автоматический отвод шлифовальной бабки вверх при отключении электромагнитной плиты не менее, мм |
0,5..1,0 |
|
Тип электропривода перемещения шлифовальной бабки: |
|
|
Тип штурвала |
электронный |
|
Дискретность индикации координат положения шлифовальной бабки при вертикальном и поперечном перемещении, мкм |
1 |
|
Возможность добавления специальных циклов шлифования по техническому заданию заказчика |
есть |
|
Защита от пропадания питания цепи электромагнитной плиты |
есть |
|
Автоматический отвод шлифовальной бабки при перегрузке |
есть |
|
Дискретность задания перемещений шлифовальной бабки, мкм |
|
|
Количество управляемых осей координат |
3 |
|
Параметры инструмента станка |
|
|
Шлифовальный круг по ГОСТ Р 52781-2007 (ДхВxд), мм |
500х100х305 |
|
Наименьший диаметр изношенного шлифовального круга, мм |
380 |
|
Конец шпинделя шлифовальной бабки по ГОСТ 2323-76, мм |
100 |
|
Частота вращения шлифовального круга , мин |
1500 |
|
рабочая окружная скорость шлифовального круга Диаметр 500мм, м/сек |
38,5 |
|
Габаритные размеры и масса станка |
|
|
Габаритные размеры с приставным оборудованием (ДxШxВ), мм |
5950х2860х2860 |
|
Масса станка 3Д725 с приставным оборудованием, кг |
14530 |
|
Точностные параметры образца-изделия |
|
|
Точность обработки: |
12 |
lipstan.ru
Плоскошлифовальный станок 3Д725 – Поставки станков
Станок плоскошлифовальный модели 3Д725 применяется для обработки различных деталей с плоской поверхностью в условиях единичного, серийного, крупносерийного производства, а так же в ремонтных цехах. Работа ведется торцом или периферией круга. Установка шлифуемой заготовки осуществляется на электромагнитной плите, столе или на специальном приспособлении.
Класс точности повышенный (П).
Отличительные особенности
- централизованная система смазки
- перемещение стола и шлифовальной бабки с функцией дистанционного управления
- использование шарико винтовой передачи обеспечивает плавное и точное перемещение шлифовальной бабки.
Показатели точности станка:
- Плоскостность – 15 мкм
- Параллельность – 15 мкм
- Шероховатость поверхности – 0,16 мкм.
| Технические характеристики | 3Д725 |
| Поверхность стола, мм | 630 х 2000 |
| Наибольший размер заготовки (длина х ширина х высота), мм | 2000 х 630 х 630 |
| Масса обрабатываемого изделия, кг | 2000 |
| Расстояние от шпинделя до стола, мм | 235-880 |
| Число оборотов шпинделя и шлифовального круга, об/мин | 1500 |
| Диапазон хода стола, мм | 300-2400 |
| Вертикальный ход шлифовальной бабки, мм | 3-25 |
| Диапазон скоростей движения стола, м/мин | 645 |
| Ускоренное перемещение шлифовальной бабки, мм/мин | 375 |
| Диапазон скоростей поперечного перемещения шлифовальной бабки, мм/ми | 20-100 |
| Размер круга (диаметр х высота), мм | 500 х 100 |
| Габариты (длина/ширина/высота), мм | 5950/2860/2860 |
| Масса станка, кг | 14530 |
Комплектация станка 3Д725
| Стандартная | Опции |
|
|
Условия покупки
Узнать информацию о стоимости и условиях приобретения плоскошлифовального станка модели 3Д725 можно по электронной почте Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или по телефону 7(4852) 66-40-25, специалисты нашей компании ответят не все интересующие вопросы. Гарантия на станок плоскошлифовальный 3Д725 – 12 месяцев.
standart-st.ru
|
Наибольшие размеры обрабатываемых на столе изделий (длина х ширина х высота), мм |
2000 х 630 х 630 |
|
Наибольшие размеры изделий, обрабатываемых на электромагнитной плите (длина х ширина х высота), мм |
2000 х 630 х 505 |
|
Наибольшая масса изделий, обрабатываемых на электромагнитной плите, кг |
2000 |
|
Наибольшая масса обрабатываемых на столе изделий, кг |
650 |
|
Расстояние от оси шпинделя до зеркала стола, мм |
235..880 |
|
Рабочий стол станка |
|
|
Размеры рабочей поверхности стола (длина х ширина), мм |
2000 х 630 |
|
Размеры поверхности электромагнитной плиты (длина х ширина), мм |
2000 х 630 |
|
Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм |
300…2100 |
|
Скорость возвратно-поступательного движения стола, м/мин |
3 … 30 |
|
Шлифовальная бабка |
|
|
Шлифовальный круг по ГОСТ 2424-75 |
ПП500 х 100 х 305 |
|
Число оборотов шлифовального круга в минуту |
1470 |
|
Наибольший допустимый крутящий момент на шпинделе, кгс*м |
|
|
Конец шпинделя шлифовальной бабки по ГОСТ 2323-67 (наибольший диаметр), мм |
100 |
|
Наибольшее поперечное перемещение шлифовальной бабки (ручное и от гидравлики), мм |
660 |
|
Цена деления лимба поперечного перемещения шлифовальной бабки, мм |
0,05 |
|
Поперечное перемещение шлифовальной бабки на один оборот лимба, мм |
2 |
|
Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин |
0,2…1 |
|
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм |
2…75 |
|
Наибольшее вертикальное перемещение шлифовальной бабки, мм |
645 |
|
Цена деления лимба вертикального перемещения шлифовальной бабки, мм |
0,004 |
|
Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм |
0,5 |
|
Автоматические вертикальные подачи шлифовальной бабки, мм |
0,004…0,1 |
|
Скорость вертикального ускоренного перемещения, м/мин |
0,375 |
|
Привод и электрооборудование станка |
|
|
род тока питающей сети |
50Гц, 380 В |
|
Количество электродвигателей на станке |
8 |
|
Электродвигатель шпинделя шлифовальной бабки, кВт |
30 |
|
Электродвигатель вертикального ускоренного перемещения шлифовальной бабки, кВт |
1,5 |
|
Электродвигатель регулирования скорости стола, кВт |
0,55 |
|
Электродвигатель насоса гидросистемы, кВт |
11 |
|
Электродвигатель насоса системы смазки, кВт |
0,18 |
|
Электродвигатель насоса системы охлаждения, кВт |
0,6 |
|
Электродвигатель магнитного сепаратора, кВт |
0,12 |
|
Электродвигатель воздушного теплообменника, кВт |
0,18 |
|
Общая установленная мощность всех электродвигателей, кВт |
44,13 |
|
Габариты и масса станка |
|
|
Габарит станка ДхШхВ, мм |
5750 2860 2860 |
|
Масса станка, кг |
15450 |
ekrpm.ru
| Наименование параметра | 3Д725А |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Наибольшие размеры обрабатываемых на столе изделий (длина х ширина х высота), мм | 2000 х 630 х 630 |
| Наибольшие размеры изделий, обрабатываемых на электромагнитной плите (длина х ширина х высота), мм | 2000 х 630 х 505 |
| Наибольшая масса изделий, обрабатываемых на электромагнитной плите, кг | 2000 |
| Наибольшая масса обрабатываемых на столе изделий, кг | 650 |
| Расстояние от оси шпинделя до зеркала стола, мм | 235..880 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 2000 х 630 |
| Размеры поверхности электромагнитной плиты (длина х ширина), мм | 2000 х 630 |
| Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм | 300…2100 |
| Скорость возвратно-поступательного движения стола, м/мин | 3 … 30 |
| Шлифовальная бабка | |
| Шлифовальный круг по ГОСТ 2424-75 | ПП500 х 100 х 305 |
| Число оборотов шлифовального круга в минуту | 1470 |
| Наибольший допустимый крутящий момент на шпинделе, кгс*м | |
| Конец шпинделя шлифовальной бабки по ГОСТ 2323-67 (наибольший диаметр), мм | 100 |
| Наибольшее поперечное перемещение шлифовальной бабки (ручное и от гидравлики), мм | 660 |
| Цена деления лимба поперечного перемещения шлифовальной бабки, мм | 0,05 |
| Поперечное перемещение шлифовальной бабки на один оборот лимба, мм | 2 |
| Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин | 0,2…1 |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм | 2…75 |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 645 |
| Цена деления лимба вертикального перемещения шлифовальной бабки, мм | 0,004 |
| Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм | 0,5 |
| Автоматические вертикальные подачи шлифовальной бабки, мм | 0,004…0,1 |
| Скорость вертикального ускоренного перемещения, м/мин | 0,375 |
| Привод и электрооборудование станка | |
| род тока питающей сети | 50Гц, 380 В |
| Количество электродвигателей на станке | 8 |
| Электродвигатель шпинделя шлифовальной бабки, кВт | 30 |
| Электродвигатель вертикального ускоренного перемещения шлифовальной бабки, кВт | 1,5 |
| Электродвигатель регулирования скорости стола, кВт | 0,55 |
| Электродвигатель насоса гидросистемы, кВт | 11 |
| Электродвигатель насоса системы смазки, кВт | 0,18 |
| Электродвигатель насоса системы охлаждения, кВт | 0,6 |
| Электродвигатель магнитного сепаратора, кВт | 0,12 |
| Электродвигатель воздушного теплообменника, кВт | 0,18 |
| Общая установленная мощность всех электродвигателей, кВт | 44,13 |
| Габариты и масса станка | |
| Габарит станка, мм | 5750 2860 2860 |
| Масса станка, кг | 15450 |
stankos.ru
| |||||||||||||||||||||
www.pks-trade.ru
Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем 3Д725В
Если Вам необходимо купить Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем 3Д725В звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем 3Д725В звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
stanok-kpo.ru
