3М175 станок круглошлифовальный универсальный полуавтомат. Паспорт, схемы, характеристики, описание

Сведения о производителе круглошлифовального станка полуавтомата 3М175, 3М174, 3М173

Производитель круглошлифовального станка полуавтомата 3М175, 3М174, 3М173 – Лубенский станкостроительный завод “Коммунар”.

Завод “Феникс” основан в 1915 году и в 1918 году получил наименование “Коммунар”.

С 1957 году завод специализируется на производстве универсальных и специальных круглошлифовальных станков с различным уровнем автоматизации, от станков с ручным управлением до станков с современными ЧПУ.

Станки, выпускаемые Лубенский станкостроительным заводом Коммунар

3А130 – станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
3А423 – станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
3В423 – станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
3Д4230 – станок круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580 × 1600
3М131 (3М132, 3М133) – станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
3М174 (3М173) – станок круглошлифовальный универсальный полуавтомат Ø 400 × 2000
3М175 – станок круглошлифовальный универсальный полуавтомат Ø 400 × 2800
3У131 – станок круглошлифовальный универсальный полуавтомат Ø 280 × 700
3У132 – станок круглошлифовальный универсальный полуавтомат Ø 280 × 1000
3У133 – станок круглошлифовальный универсальный полуавтомат Ø 280 × 1400
3У142 – станок круглошлифовальный универсальный полуавтомат Ø 400 × 1000
3У143 – станок круглошлифовальный универсальный полуавтомат Ø 400 × 1400
3У144 – станок круглошлифовальный универсальный полуавтомат Ø 400 × 2000
3131 – станок круглошлифовальный универсальный полуавтомат Ø 280 × 1400

3М175 станок круглошлифовальный универсальный полуавтомат.

Назначение и область применения

Круглошлифовальные полуавтоматы 3М175, 3М174, 3М173 предназначены для наружного шлифования цилиндрических и пологих конических поверхностей в условиях единичного, серийного и крупносерийного производства.

Принцип работы и особенности конструкции станка

3М175

Класс точности станка П по ГОСТ 11654—65.

Шероховатость обрабатываемой поверхности по ГОСТ 2789—59-VI0.

Шлифование на полуавтоматах 3М175 производится в неподвижных центрах.

Верхняя часть стола выполнена поворотной, что обеспечивает шлифование конических поверхностей.

Гидравлический привод продольного перемещения стола позволяет плавно регулировать скорости перемещения и изменять величины задержек в крайних положениях стола. Имеется механизм ручного перемещения стола.

Шпиндель шлифовальной бабки смонтирован в самоустанавливающихся гидродинамических подшипниках, которые обеспечивают устойчивое положение шпинделя при больших нагрузках.

Шлифовальная бабка перемещается на роликовых направляющих. В механизме подач шлифовального круга применена винтовая пара качения, что обеспечивает высокую точность подачи.

Полуавтоматы 3М175 комплектуются механизмом балансировки шлифовального круга на ходу и прибором для замера величины вибрации.

На полуавтоматах 3М175 автоматизированы врезной и продольный методы шлифования с изменением в процессе шлифования поперечной и продольной подач и оборотов вращения изделия. Шлифование может вестись в полуавтоматическом и ручном цикле.

Обеспечивается высокая точность и чистота обработки.

Резервуары для масла и охлаждающей жидкости вынесены за пределы станины для устранения тепловых деформаций. Обеспечивается очистка масла и охлаждающей жидкости.

Надежная блокировка исключает включение приводов вращения шпинделя шлифовального круга и перемещения стола при отсутствии смазки, а также отвод пиноли задней бабки при подведенной шлифовальной бабке.

Полуавтоматы 3М175 удобны в управлении и обслуживании. Пуск перемещения стола, включение вращения изделия, охлаждения и быстрый подвод шлифовального круга к изделию производятся одной рукояткой.

Пиноль задней бабки перемещается от электромеханического привода.

Обеспечивается быстрое установочное перемещение шлифовальной бабки. Полуавтоматы комплектуются навесной индикаторной скобой для замера шлифуемого диаметра изделия.

По особому заказу на полуавтоматах может устанавливаться прибор для автоматической правки круга с компенсацией его износа и прибор активного контроля.

Высокая жесткость полуавтоматов, достаточные размеры шлифовального круга и мощный привод его обеспечивают высокую производительность.

Габаритные размеры рабочего пространства круглошлифовального станка 3М175

Габаритные размеры рабочего пространства станка 3м175

Посадочные и присоединительные базы круглошлифовального станка 3М175

Шпиндель круглошлифовального станка 3м175

Рабочий стол круглошлифовального станка 3м175

Общий вид круглошлифовального станка 3М175

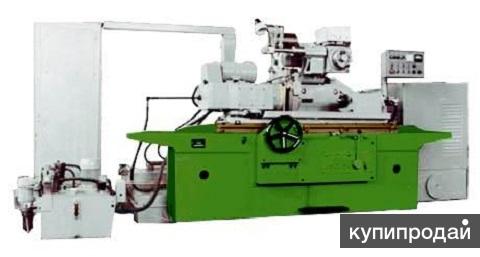

Фото круглошлифовального станка 3м175

Установочный чертеж шлифовального станка 3М175

Установочный чертеж круглошлифовального станка 3м175

Читайте также: Заводы производители шлифовальных станков в России

3М175 станок круглошлифовальный универсальный полуавтомат.

Видеоролик.

Технические характеристики станка 3М175

Наименование параметра	3М173	3М174	3М175
Основные параметры
Класс точности по ГОСТ 8-82	П	П	П
Наибольший диаметр обрабатываемого изделия, мм	400	400	400
Наибольшая длина обрабатываемого изделия, мм	1400	2000	2800
Наибольший диаметр шлифования в люнете/ без люнета, мм	120/ 400	120/ 400	120/ 400
Наименьший диаметр шлифования при изношенном круге, мм	130	130	130
Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм	210	210	210
Наибольшая масса обрабатываемого изделия, кг	1000	1000	1000
Конус шпинделя передней бабки и пиноли задней бабки по ГОСТ 2847-67	Морзе 4	Морзе 4	Морзе 5
Конец шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5, номинальный диаметр), мм
Диаметр передней опорной шейки шлифовального шпинделя, мм	110f7	110f7	110f7
Рабочий стол станка
Наибольшая длина перемещения стола, мм	1400	2000	2800
Ручное перемещения стола за один оборот маховика, мм	2	2	2
Скорость перемещения стола от гидросистемы, м/мин	0,05. .5,0	0,05..5,0	0,05..5,0
Наибольший угол поворота верхнего стола по часовой стрелке, град	2	2	2
Наибольший угол поворота верхнего стола против часовой стрелки, град	5	5	4
Цена деления шкалы поворота верхнего стола (конусность), град	0,2	0,2	0,2
Шлифовальная бабка
Диаметр шлифовального круга – наибольший/ наименьший/ посадочный, мм	750/ 500/ 305	750/ 500/ 305	750/ 500/ 305
Диаметр шлифуемого изделия при диаметре круга 500мм, мм	130..400	130..400	130..400
Диаметр шлифуемого изделия при диаметре круга 600мм, мм	30..400	30..400	30..400
Диаметр шлифуемого изделия при диаметре круга 700мм, мм	20. .400	20..400	20..400
Диаметр шлифуемого изделия при диаметре круга 750мм, мм	0..400	0..400	0..400
Наибольшая высота устанавливаемого круга, мм	80, 100	80, 100	80, 100
Частота вращения шпинделя шлифовальной бабки, об/мин	1270	1270	1270
Скорость резания шлифовального круга, м/с	35, 50	35, 50	35, 50
Механизм поперечных подач
Наибольшее перемещение шлифовальной бабки по винту, мм	365	365	365
Величина быстрого подвода шлифовальной бабки, мм	100	100	100
Время быстрого подвода шлифовальной бабки, с	3	3	3
Периодическая подача шлифовальной бабки при реверсе стола (бесступенчатое регулирование), мм	0,0025. .0,05	0,0025..0,05	0,0025..0,05
Пределы скоростей врезных подач, мм/мин	0,1..4	0,1..4	0,1..4
Толчковая подача, мм	0,001	0,001	0,001
Цена деления лимба поперечного перемещения шлифовальной бабки, мм	0,005	0,005	0,005
Величина поперечного перемещения шлифовальной бабки за один оборот маховика, мм	0,5	0,5	0,5
Передняя бабка
Частота вращения изделия (бесступенчатое регулирование), об/мин	20..180	20..180	20..180
Конус центра по ГОСТ 13214-67	Морзе 6	Морзе 6	Морзе 6
Задняя бабка
Величина отвода пиноли задней бабки, мм	70	70	70
Конус центра по ГОСТ 13214-67	Морзе 6	Морзе 6	Морзе 6
Привод и электрооборудование станка
Количество электродвигателей на станке	8	8	8
Электродвигатель шпинделя шлифовальной бабки, кВт	17	17	17
Электродвигатель привода изделия, кВт	1,5	1,5	1,5
Электродвигатель насоса гидросистемы, кВт	2,2	2,2	2,2
Электродвигатель насоса системы смазки подшипников шпинделя, кВт	0,27	0,27	0,27
Электродвигатель насоса системы смазки направляющих стола, кВт	0,08	0,08	0,08
Электродвигатель насоса системы охлаждения, кВт	0,15	0,15	0,15
Электродвигатель привода пиноли задней бабки, кВт	0,18	0,18	0,18
Электродвигатель магнитного сепаратора, кВт	0,12	0,12	0,12
Общая мощность электродвигателей, кВт	21,5	21,5	21,5
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм	5510 х 2620 х 1860	6620 х 2690 х 1850	8220 х 2620 х 1850
Масса станка с электрооборудованием и охлаждением, кг	11800	13000	14700

Список литературы:

Альперович Т. А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
Куликов С.И. Хонингование, 1973
Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
Лоскутов В.В. Шлифование металлов, 1985
Лоскутов В.В. Шлифовальные станки, 1988
Лурье Г.Б. Шлифовальные станки и их наладка,1972
Лурье Г.Б. Устройство шлифовальных станков,1983
Меницкий И.Д. Универсально-заточные станки ,1968
Муцянко В. И. Братчиков А.Я. Бесцентровое шлифование, 1986
Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
Попов С.А. Шлифовальные работы, 1987
Терган В.С.
Шлифование на круглошлифовальных станках, 1972
Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Полуавтоматический круглошлифовальный станок 3М175 – цена, отзывы, характеристики с фото, инструкция, видео

Полуавтоматический круглошлифовальный станок 3М175 предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей ротационных деталей типа валов, осей, шпинделей, втулок, фланцев, крышек, а также плоских фланцевых поверхностей изделий. Возможны следующие режимы работы: ручной, автоматический врезной цикл, автоматический продольный цикл.

На полуавтомате автоматизированы и механизированы: врезной и продольный методы шлифования, изменение поперечных, продольных и круговых подач; пуск и остановка изделия; включение и отключение охлаждающей жидкости; быстрый подвод и отвод шлифовальной бабки и пиноли задней бабки; перегон шлифовальной бабки по винту; балансировка шлифовального круга.

По согласованию с заказчиком полуавтоматы могут выпускаться налаженными на шлифование конкретного изделия. Полуавтоматы имеют полуавтоматическое управление и имеют возможность ручного управления. Полуавтоматический цикл обеспечивается механическим устройством с электрогидроуправлением.

На полуавтомате 3М175 производится шлифование поверхностей шейки и подступичной части железнодорожной оси РУ1Ш за одну установку заготовки как при изготовлении, так и при выполнении ремонта колесных пар. ЧПУ на данных станках не устанавливается.


Характеристика	Значение
Размеры устанавливаемой заготовки, max, мм	диаметр/длина 400/2800
Размеры шлифования, max, мм	диаметр/длина 400/2520
Масса 3М175 устанавливаемой заготовки, max, кг	1000-15
Длина перемещения стола, max, мм	2800
Высота центров над столом, мм	210
Класс точности по ГОСТ 8	П
Конус в шпинделе передней и пиноли задней бабок по ГОСТ 25557	Морзе 6
Конец шлифовального шпинделя по ГОСТ 2323 (конусность 1:5), мм
– номинальный диаметр	100h21
– диаметр опорных шеек	110f7
Размеры шлифовального круга, max, мм
– диаметр наружный/внутренний	750/305
– высота	80; 100*
Частота вращения шпинделя шлифовальной бабки, мин-1	1270
Частота вращения заготовки (регулируется бесступенчато), мин-1
– наибольшая	180; 360*
– наименьшая	20; 40*
Окружная скорость шлифовального круга, м/с	35*; 50
Угол поворота верхнего стола, max, градус
– по час. стрелке/против час. стрелки	2/4
Суммарная мощность эл/двигателей, кВт	26,19; 23,98*
Питающая сеть
– Род тока	перем 3-фазн
– Напряжение, В	380; 220; 400; 415; 440
Частота тока, Гц	50; 60*
Габаритные размеры с отдельно расположенным оборудованием (ДхШхВ), мм	8310х3690х2135
Масса нетто, кг	13850

* – Поставляются по особому заказу
