Станок 65а80 – 65А80 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание
alexxlab | 24.05.2020 | 0 | Разное
65А80 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание
Сведения о производителе фрезерного вертикального бесконсольного станка 65А80
Производитель фрезерного вертикального бесконсольного станка 65А80 – Ульяновский завод тяжелых и уникальных станков УЗТС, основанный в 1956 году.
Разработчик станка 65А80 — Ульяновское специальное конструкторское бюро тяжелых фрезерных станков ГСКБФС.
Станки, выпускаемые Ульяновским заводом тяжелых и уникальных станков УЗТС
65А80 станок фрезерный вертикальный с крестовым столом. Назначение, область применения
Назначение фрезерного станка с крестовым столом 65А80
Фрезерный станок модели 65А80 с крестовым столом предназначен для скоростного фрезерования крупногабаритных деталей в основном торцовыми фрезами в условиях индивидуального и серийного производства.
Станок модели 65А80 бесконсольного типа предназначен для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов. На станке выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станке производится фрезерование, сверление, зенкерование, развертывание и растачивание.
Станки фрезерные вертикальные с крестовым столом гаммы 65А включают, также, модели станков:
- 65А60 – с размерами стола 630 х 2000 мм;
- 65А80 – с размерами стола 800 х 2000 мм;
- 65А90 – с размерами стола 1000 х 2500 мм.
Основные характеристики фрезерного вертикального станка с крестовым столом 65А80
Производитель: Ульяновский завод тяжелых и уникальных станков УЗТС.
- Размеры рабочей поверхности стола – 800 х 2000 мм
- Расстояние от торца шпинделя до рабочей поверхности стола – 125..900 мм
- Расстояние от станины до оси шпинделя (вылет) – 850 мм
- Наибольший продольный ход стола (X) – 1600 мм
- Наибольший поперечный ход стола (Y) – 800 мм
- Наибольший вертикальный ход шпинделя (Z) – 775 мм
- Частота вращения шпинделя – (85 ступеней) 5..2000 об/мин
- Электродвигатель привода шпинделя – 20 кВт
- Вес станка – 18,5 т.
Класс точности станка — Н по ГОСТ 8—82Е.
Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.
Принцип работы фрезерного станка 65А80
Обрабатываемая деталь закрепляется на столе станка. В шпинделе укрепляется фреза. Настройка на размер по высоте производится перемещением шпиндельной бабки. Окончательная точная настройка на размер осуществляется перемещением гильзы шпинделя.
Зажим поперечных салазок, шпиндельной бабки и гильзы производится автоматически, в момент пуска станка от гидравлической системы. На станке возможна работа по полуавтоматическому циклу: быстрый подвод, рабочая подача, быстрый отвод в исходное положение и «стоп».
При обратном отводе стола с изделием для предохранения обработанной поверхности от повреждения фрезой последняя совместно с гильзой шпинделя приподнимается на 5 мм.
Модификации фрезерного станка 65а80
Вертикальный Фрезерный станок с крестовым столом (бесконсольный) 65а80 имеет модификации с различной степенью автоматизации:
- 65А80Ф1, 65А80Ф10, 65А80Ф13, 65А80Ф1-11 – станки с устройством цифровой индикации (УЦИ)
- 65А80Ф4, 65А80Ф4-11 – станки с устройством числового программного управления (ЧПУ)
- 65А80ПФ4 – станки повышенной точности с ЧПУ
- 65А80ПМФ4 – станки повышенной точности с ЧПУ и магазином инструментов
Конструктивные особенности станков
- Направляющие – скольжения, закаленные, в паре с накладками из антифри-кационного материала, а также роликовые опоры со стальными закаленными планками;
- Приводы подач – частотно-регулируемые асинхронные двигатели с тормозами с высокоточной шарико-винтовой передачей в конечном звене;
- Главный привод с бесступенчатым регулированием частоты вращения шпинделя и дистанционным управлением изменением ее величины;
- Базовые и корпусные детали из высокопрочного чугуна;
- Охлаждение режущего инструмента эмульсией наружным поливом, очистка СОЖ;
- Охлаждение масла в системе смазки привода шпинделя;
- Централизованная система смазки узлов и направляющих;
- Защита направляющих от попадания стружки и СОЖ – стальная, телескопическая;
- Пульт управления – подвесной, поворотный;
- Защита механизмов станка системой блокировок и предохранительных устройств;
- Защита оператора от стружки и эмульсии ограждением зоны обработки.
- Охлаждение подшипников шпинделя

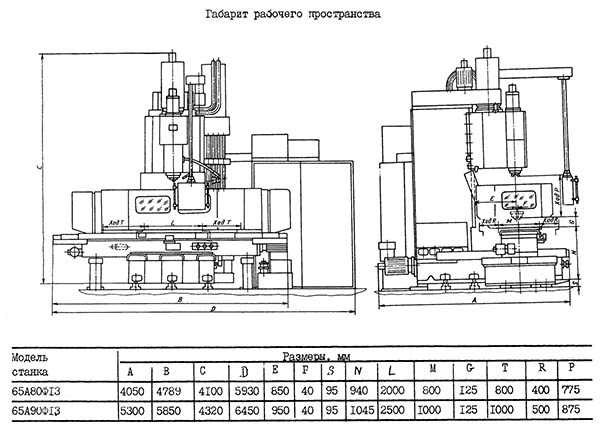

Габаритные размеры рабочего пространства фрезерного станка 65А80
Габаритные размеры рабочего пространства фрезерного станка 65а80
Габаритные размеры рабочего пространства фрезерного станка 65А80. Смотреть в увеличенном масштабе

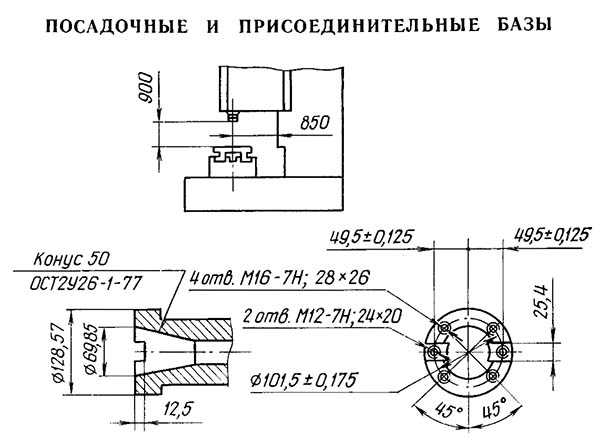

Посадочные и присоединительные базы фрезерного станка 65А80
Посадочные и присоединительные базы фрезерного станка 65а80

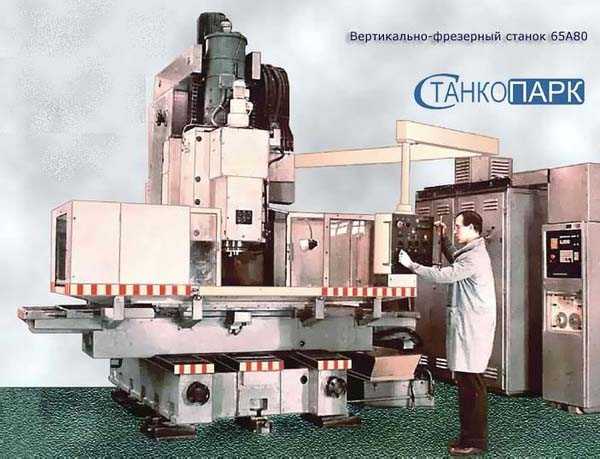

Общий вид вертикального бесконсольного фрезерного станка 65А80

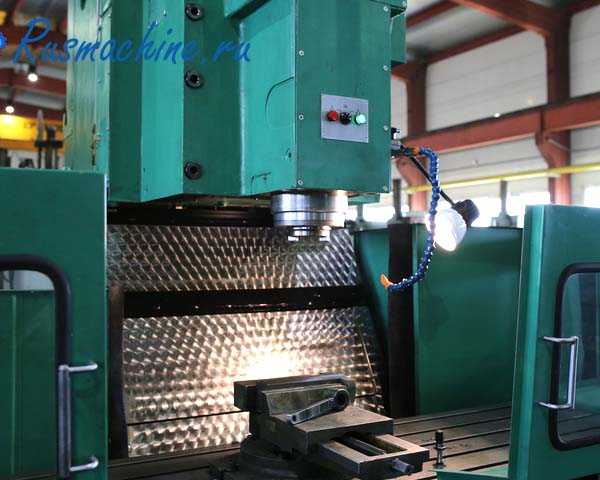

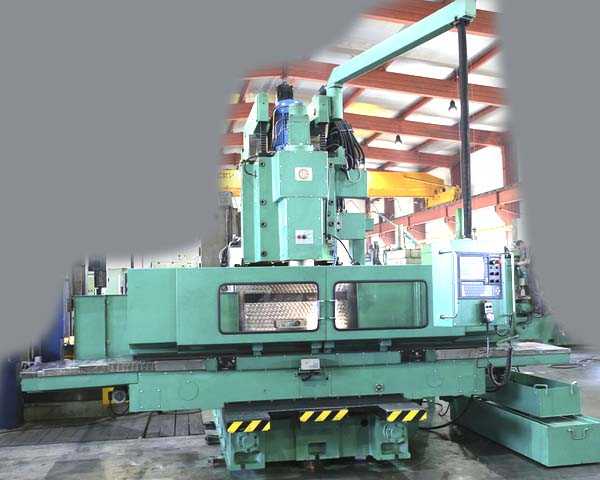

Фото фрезерного станка 65а80
Фото фрезерного станка 65а80
Фото фрезерного станка 65а80

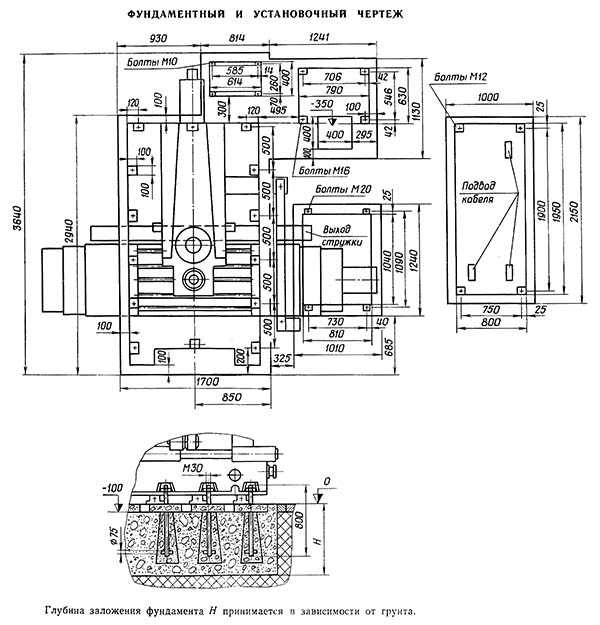

Установочный чертеж бесконсольного фрезерного станка 65А80
Установочный чертеж бесконсольного фрезерного станка 65а80
65А80 станок фрезерный вертикальный с крестовым столом. Видеоролик.
Технические характеристики бесконсольного фрезерного станка 65А80
| Наименование параметра | 65А60Ф1 | 65А80Ф1 | 65А90Ф1 |
|---|---|---|---|
| Основные параметры станка | |||
| Размеры поверхности стола, мм | 630 х 2000 | 800 х 2000 | 1000 х 2500 |
| Расстояние от торца шпинделя до поверхности стола, мм | 125..900 | 125..900 | 125..1000 |
| Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 710 | 850 | 1050 |
| Наибольшее перемещение стола в продольном (X) х поперечном (Y) направлении, мм | 1600 х 630 | 1600 х 800 | 2000 х 1000 |
| Наибольшее перемещение шпиндельной бабки в вертикальном (Z) направлении, мм | 775 | 775 | 875 |
| Наибольшая масса обрабатываемой детали, кг | 4000 | 6000 | 7000 |
| Шпиндель | |||
| Конец шпинделя по ГОСТ 24644-81 | 50 | 50 | 50 |
| Частота вращения шпинделя с бесступенчатым регулированием, об/мин | 5..2000 | 5..2000 | 5..2000 |
| Количество скоростей шпинделя | 85 | 85 | 85 |
| Наибольший крутящий момент на шпинделе, н*м | 2750 | ||
| Рабочий стол | |||
| Дискретность задания перемещений по осям X, Y, Z. Продольное, поперечное, вертикальное, мм | 0,010 | 0,001 | 0,005 |
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 1..6000 | 1..10000 | 0,5..5000 |
| Пределы вертикальных подач бабки (Z), мм/мин | 1..6000 | 1..10000 | 0,5..5000 |
| Количество подач продольных/ поперечных/ вертикальных | 58 | ||
| Скорость быстрых перемещений стола продольных (X), поперечных (Y), м/мин | 9,6 | 10 | 7 |
| Скорость быстрых перемещений вертикальных (Z), м/мин | 9,6 | 10 | 10 |
| Наибольшее усилие резания, допускаемое механизмом подачи по оси X (продольных), кН | 20 | 20 | 30 |
| Наибольшее усилие резания, допускаемое механизмом подачи по осяи Y, (поперечных), кН | 19 | 19 | 30 |
| Наибольшее усилие резания, допускаемое механизмом подачи по оси Z (вертикальных), кН | 20 | 20 | 17 |
| Механика станка | |||
| Наибольший допускаемый диаметр фрез при черновой обработке, мм | |||
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | ||
| Электрооборудование и привод станка | |||
| Количество электродвигателей на станке | 10 | 10 | |
| Электродвигатель постоянного тока привода главного движения, кВт | 26,5 | 20 | 20 |
| Вращающий момент электродвигателей постоянного тока приводов подач по осям X, Y, Z (номинальный/ наибольший) (М12, М13, М14), Н*м | 47/ 52 | ||
| Электродвигатель гидростанции (М1), кВт | 1,5 | ||
| Электродвигатель вентилятора шпинделя (М3), кВт | 0,55 | ||
| Электродвигатель зажима инструмента (М4), кВт | 0,18 | ||
| Электродвигатель насоса смазки (М5), кВт | 0,25 | ||
| Электродвигатель насоса охлаждения (М6), кВт | 0,12 | ||
| Электродвигатель транспортера (М7), кВт | 0,37 | ||
| Электродвигатель вентилятора шкафа (М20, М21), кВт | 0,12 | ||
| Суммарная мощность установленных на станке электродвигателей, кВт | 36,66 | 33,64 | 33,64 |
| Суммарная мощность одновременно работающих электродвигателей, кВт | 29,26 | ||
| Габаритные размеры и масса станка | |||
| Габаритные размеры (длина х ширина х высота), мм | 6185 х 3825 х 4100 | 4780 х 4050 х 4100 | 5900 х 4800 х 4320 |
| Масса станка, кг | 16130 | 18500 | 23800 |
