Фрезерные станки 6Т82 6Т83 6Т82Ш 6Т83Ш

Главная   Каталог оборудования   Станки и станочное оборудование   Металлообрабатывающие станки   Фрезерные   Универсальные фрезерные станки

6Т82Ш, 6Т83Ш

Продажа универсальных фрезерных станков 6Т82Ш, 6Т83Ш со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Прайс-листы с ценами на серийные фрезерные станки запрашивайте в отделе станочного оборудования.


Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш.

Особенности конструкции:

  • Наличие различных автоматических циклов фрезерования.
  • Автоматизированная смазка узлов.
  • Автоматизированное крепление инструмента в шпинделе.
  • Наличие механизма пропорционального замедления подачи.
  • Электромагнитные муфты управления переключений координат.
  • Наличие устройства ограничения зазора в винтовой паре продольного хода.
  • Механическая предохранительная муфта защиты привода подач.
  • Электромагнитная муфта торможения шпинделя при остановке.

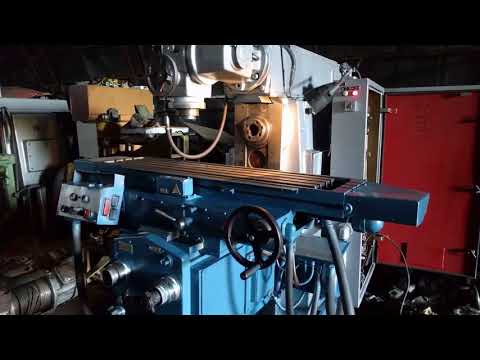

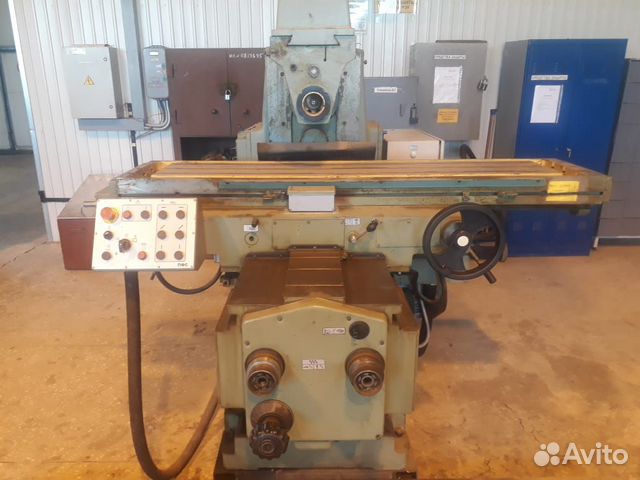

ФОТОГРАФИИ:



Назначение:

Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш широко применяется в различных современных металлообрабатывающих производствах для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, фасонными, торцевыми и другими фрезами; при обработке горизонтальных, вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов и их сплавов.

Технические характеристики фрезерных станков 6Т82Ш, 6Т83Ш.

6Т82Ш 6Т83Ш
Конец шпинделя, ГОСТ 24644-81 50, 40 50, 40
Наибольшее осевое перемещение гильзы шпинделя, мм 80 80
Наибольший угол поворота головки шпинделя, град:
   в продольной плоскости стола
360
360
в поперечной плоскости стола:
   к станинеот
   станины
45
90
45
90
Наибольший допустимый диаметр фрез, мм
   горизонтальный шпиндель
   шпиндель поворотной головки
160
75
200
75
Размеры рабочей поверхности стола, мм
   Ширина х длина
320 х 1250
400 х 1600
Наибольшее перемещение стола, мм
   продольное
   поперечное
   вертикальное
800
320
420
1010
400
420
Количество Т-образных пазов 3 3
Количество частот вращения шпинделя:
   горизонтального
   поворотной головки
   накладной головки
18
11
11
18
11
11
Пределы частот вращения шпинделя, об/мин
   горизонтального
   поворотной головки

31,5…1600
50…1600
31,5…1600
50…1600
Число подач стола 22 22
Пределы подач стола, мм/мин
   продольных и поперечных
   вертикальных
12,5…1600
4,1…530
12,5…1600
4,1…530
Скорость быстрого перемещения стола, мм/мин
   продольного
   поперечного
4000
1330
4000
1330
Пропорциональная замедленная подача, мм/мин 1/2 1/2
Мощность электродвигателей, кВт
   главного движения
   подачи
   шпинделя поворотной головки
7,5
3
3
11
3
3
Габариты станка, мм
   длина
   ширина
   высота
2280
1965
1970
2570
2252
2040
Масса станка, кг 3500 4350

Размеры моделей 6Т82Ш, 6Т83Ш.


Комплект поставки:
Обозначение Наименование 6Т82Ш 6Т83Ш
  Станок в сборе 1 1
Входят в комплект и стоимость станка
  Демонтированные части
6Т82Г-1. 168.000 Ограждение зоны резания 1
1
6Т82Г-1.60.058 Рукоятка ручных перемещений 1 1
6Р82.7.511 Маховик ручного управления 1 1
6Т82Г-1.70.286 Щиток стола 2 –
6Р83.7.81Б Щиток правый – 1
6Т83Г-1.
70.257		 Щиток левый – 1
6Р82.1.901 Кожух 1 1
6Р83.1.82А Кожух – 1
6Р83.1.84А Кожух 1 –
6Т82Г-1.59.002 Труба охлаждения 1 –
  Светильник
  НКСО1х100/П20-01У4 1 1
  Лампа МО24-40УЗ 1 1
  Принадлежности  и   инструмент
6Т82Г. 880.254 Ключ к электрошкафу 1 1
6Р82Ш.ОП.005 Шомпол 1 1
6Р82Ш.ОП.007 Шомпол 1 1
6Р12К.93.100/41А Захват 2
2
24.65Г.05 Шайба ГОСТ 6402-70 2 2
191. 831.073 Втулка переходная 1 1
6Р82Ш.ОП.003 Оправка 1 1
6151-7034-12 Патрон цанговый
1		 1
   Документы
6Т82Ш  00.00РЭ Руководство по эксплуатации. Часть I. 1 1
6Т82Г-29. 000.000РЭ1  Руководство по эксплуатацииэлектрооборудования. Часть II. 1 1
6Т82Г-29.000.000РЭ2 Сведения о приемке, консервации,Упаковке. Часть III. 1 1

Принадлежности, поставляемые за дополнительную плату:

Наименование

Накладная фрезерная головка.
Значительно расширяет технологические возможности станков. Крепится на поворотную фрезерную головку и позволяет осуществлять поворот ее на 360°.

Накладная долбежная головка.
Предназначена долбления шпоночных пазов, шлицев, зубьев шестерен и выполнения других долбёжных операций преимущественно в мелкосерийном и ремонтном производстве.

Устройство цифровой индикации.
УЦИ, повышает производительность оператора и точность изготавливаемых деталей. Системы УЦИ не имеют люфта присущего механическим системам измерения и позволяют старому станку работать с точностью нового. Система УЦИ позволяется отображать реальное положение осей станка, с учетом полной и неполной выборки люфта.

Опоры клиновые регулируемые.

Виброопоры.

Тиски станочные поворотные и неповоротные с ручным приводом 250 мм.

Тиски станочные поворотные пневматические с гидравлическим  усилением.

Тиски станочные повышенной точности модульные не поворотные 250 мм.

Патрон цанговый в комплекте (цанги Ø3, 4, 5, 6, 8, 10, 12 ,14, 15, 16).

Оправка для насадных торцевых фрез  Ø22, 27, 32, 40, 50.

Оправка с буксой Ø32 L315.

Втулка переходная конус на конус Морзе №1, 2, 3, 4, 5.

Универсальная длительная головка УДГ-250 или УДГ- 160 (320мм).

Дополнительный комплект для дифференциального деления.

Стол поворотный круглый Ø250 мм или Ø400 мм горизонтальный.

Стол поворотный круглый Ø250 мм или Ø400 мм горизонтально-вертикальный.

Стол поворотный круглый Ø250 мм наклоняемый.


Заказать и купить универсальный фрезерный станок 6Т82Ш, 6Т83Ш вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России. Наверх

6Т82Ш Станок широкоуниверсальный консольно фрезерный

6Т82Ш Широкоуниверсальный консольно-фрезерный станок

Представленная модель фрезерного станка ориентирована на самый разнообразный спектр фрезерных работ. Разумная цена и высокие качественные характеристики позволяют говорить о том, что оборудование свободно может применяться как на отдельных единичных предприятиях, так и на крупных серийных производствах. В обоих случаях работа будет выполнена на высшем уровне при соблюдении условий эксплуатации.

Так, консольно-фрезерный станок 6Т82Ш способен успешно выполнять следующие задачи:

  • Фрезерование стальных, чугунных деталей, а также деталей из цветных металлов;
  • Обработка вертикальных, широкоуниверсальных плоскостей, пазов, углов, рамок, зубчатых колес и другого;
  • Обработка крупногабаритных деталей;
  • Осуществление простейших расточных работ;
  • Встречное и попутное фрезерование в простых и автоматических режимах.

Исключительное удобство оборудования заключается в способности настраиваться на автоматические и полуавтоматические режимы, что позволяет с легкостью применять его в работах операционного характера. Данный станок, без преувеличения, имеет неограниченные возможности, если дополнительно приобрести к нему соответствующие комплектующие, которые позволят расширить арсенал возможностей максимально.

Широкоуниверсальный консольно-фрезерный станок 6Т82Ш имеет ряд особенностей, которые следует обязательно учитывать перед покупкой:

  • При обработке плоскостей торцовыми и цилиндрическими фрезами в станке применяется горизонтальный шпиндель;
  • Для удобства предусмотрена раздельная и одновременная работа обоими шпинделями;
  • Присутствует специальное устройство для ограничения зазора в винтовой паре продольного перемещения стола.
  • Шпиндельная головка смонтирована на выдвижном хоботе и способна поворачиваться под углом в двух взаимно перпендикулярных плоскостях, что очень удобно и значительно упрощает рабочий процесс;
  • Фрезерование деталей, которые требуют периодического или непрерывного поворота вокруг своей оси, осуществляется с применением делительной головки или накладного круглого стола;
  • Класс точности станка П.

Так, производитель гарантирует соблюдение следующих качеств фрезерного оборудования:

  • Высокая производительность;
  • Долговечность;
  • Широкие технологические возможности.

Купить консольно-фрезерный станок 6Т82Ш можно прямо на сайте завода дмитровских фрезерных станков. Здесь вы сможете не только ознакомиться с подробным описанием необходимой модели оборудования, но и задать любой, интересующий вопрос консультанту в режиме онлайн.

Технические характеристики

Наименование параметров

Величина параметра

Размеры рабочей поверхности стола, мм

1250×320

Наибольшее перемещение стола, мм

– продольное

– поперечное

– вертикальное

800

320

420

Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола,мм

30-450

Расстояние от оси горизонтального шпинделя до направляющих хобота, мм

190

Пределы частот вращения шпинделя, мин-1

– основного

– накладной и поворотной головок

31,5-1600

50-1600

Диапазон подач стола, мм/мин:

-продольных и поперечных

– вертикальных

12,5-1600

4,1-530

Наибольшая масса обрабатываемой детали (с приспособлением), кг

400

Мощность электродвигателей приводов, КВт

– основного шпинделя

– накладной и поворотной головок

– подач стола

7,5

3

3

Конус шпинделя по ГОСТ 30064-93

– основного

– накладной и поворотной головок

N50

N40

Угол поворота стола вокруг вертикальной оси, град.

–

Габаритные размеры станка, мм

– длина

– ширина

– высота

2280

1965

1970

Масса станка с электрооборудованием, кг

3550

Класс точности

Н

Комплектация

Поставляется по требованию Заказчика:

1.

6К82Ш.100.110

Оправка /конус 7:24 № 40/ (D 16) для торцовых фрез

2.

6К82Ш.100.120

Оправка /конус 7:24 № 40/ (D 22) для торцовых фрез

3.

6К82Ш.100.130

Оправка /конус 7:24 № 40/ (D 27) для торцовых фрез

4.

6К82Ш.100.140

Оправка /конус 7:24 № 40/ (D 32) для торцовых фрез

5.

6Д12.100.110

Оправка /конус 7:24 № 50/ (D 40) для торцовых фрез

6.

ДП 30

Ключ торцовый ДПО10.00-88 (для оправки 6Д12.100.110)

7.

6Д12.100.120

Оправка /конус 7:24 № 50/ (D 32) торцовых фрез

8.

ДП 35

Ключ торцовый ДПО10.00-88 (для оправки 6Д12.100.10)

9.

6Д12.100.140

Оправка /конус 7:24 № 50/ (D 27) для торцовых фрез

10.

6Д82Г.100.110

Оправка /конус 7:24 № 50/ (D 27)

11.

6Д82Г.100.120

Оправка /конус 7:24 № 50/ (D 32)

12.

6Д82Г.100.130

Оправка /конус 7:24 № 50/ (D 22)

13.

6Д82Г.100.140

Оправка /конус 7:24 № 50/ (D 40)

14.

6222-0032

Оправка /конус 7:24 № 40/ (D 27) для насадных торцовых фрез

15.

ДП 22

Ключ торцовый ДПО10.00-88 (для оправки 6222-0032)

16.

6Д82Г.100.150

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 5)

17.

6Д82Г.100.160

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 4)

18.

6Д82Г.100.170

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 3; № 2)

19.

6Д82Г.100.180

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 1)

20.

6Д82К.100.150

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 5)

21.

6Д82К.100.160

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 4)

22.

6Д82К.100.170

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 3)

23.

6Д82К.100.180

Втулка переходная /конус 7:24 № 40/ (на конус Морзе №2)

24.

6Д82К.
