Листогибочный пресс серии HD ATC с устройством автоматической смены инструмента
Станок серии HD ATC является первым стандартно управляемым листогибочным прессом с устройством автоматической смены инструмента. Данный станок имеет 9 управляемых осей, способен развить усилие гибки в 1000 кН при максимальной длине сгибаемой детали в 3000 мм. Высокая производительность позволяет ускорить процесс обработки – в то время как остальные станки еще находятся на этапе подготовки к работе листогибочный пресс серии HD ATC уже в действии.
Станки серии HD доступны для заказа в различной комплектации и располагают широким рядом дополнительных принадлежностей. Для достижения наилучшего результата обработки компания AMADA также предлагает гибочные инструменты и полностью подходящее программное обеспечение удобное для использования. По дополнительному заказу доступны вспомогательные приспособления для гибки, различные варианты исполнения упоров (ось delta X), а также возможность выбора между двумя системами измерения угла.
Наличие зажимного приспособления с улучшенным дизайном обеспечивает высокое качество гибки по всей доступной длине. Система ЧПУ позволяет автоматически рассчитать толщину, длину и положение заготовки на рабочем столе.
Высокоточное устройство ATC
Листогибочный пресс серии HD ATC задуман как станок, позволяющий не терять время на подготовку к работе, а тратить его непосредственно на сам процесс обработки. Для этой цели данный станок оснащен устройством ATC, разработанным компанией AMADA. По сравнению со сменой инструмента вручную, автоматическая смена инструмента занимает минимум времени. Таким образом, данный станок обладает очевидными преимуществами – сокращение времени подготовки к работе и увеличение точности обработки. Своевременное позиционирование требуемых инструментов происходит с высокой точностью и с погрешностью лишь в десятые доли миллиметра согласно данным разработанной программы обработки.
Имеющееся на данном станке программное обеспечение имеет функцию контроля столкновений подвижных узлов.
Необходимые для той или иной операции инструменты, хранящиеся в различных магазинах устройства ATC, перемещаются посредством манипуляторов. Это позволяет осуществлять обработку с выгодой даже при небольших объемах партии деталей.
Подробнее о преимуществах
Позиционирование при помощи ножной педали с приводом от двигателя
- Автоматическое позиционирование ячеек инструментального магазина
- Экономия времени
- Защитная световая завеса
Регулируемый упор для обеспечения высокой точности обработки
- Располагает функцией “Delta-X”
- Упрощает точную установку сложных деталей
- Повторяемость по оси Х составляет +/- 0,01 мм
Защитная дверь
- Обеспечивает защиту от подвижных узлов в процессе подготовки станка к работе
- Удобна в обращении
- В процессе подготовки станка к работе остается закрытой
AKAS III
- Лазерная система безопасности
- Располагает надежными техническими средствами
- Способствует быстрой и безопасной работе станка
links
This product is no longer available and has been replaced by:
HG ATC
Листогибочный пресс с системой хранения и смены.
..
This product is not longer available
Our current products
EGB-1303ATCe
HRB
The AMADA HRB series is the latest evolution in hydraulic drive press brakes. The machine combines a new frame design and…
HRB ATC
ABS-R
ABS-R
EG Series
Servoelectric press brake.
Fast & Accurate, Ergonomic & Compact
HFE 3i
Листогибочный пресс с 3D визуализацией гибки
HFE M2 EVO
Hydraulic press brake with 12″ AB PAD controller
HFE T2
HG-ARs
6 + 1 axes-bendingrobot system with 20 kg payload and 3000 mm bending length
HG ATC
Листогибочный пресс с системой хранения и смены инструмента
HG Rm
6 + 1 axes-bendingrobot system with 80 kg payload and 3000 mm bending length

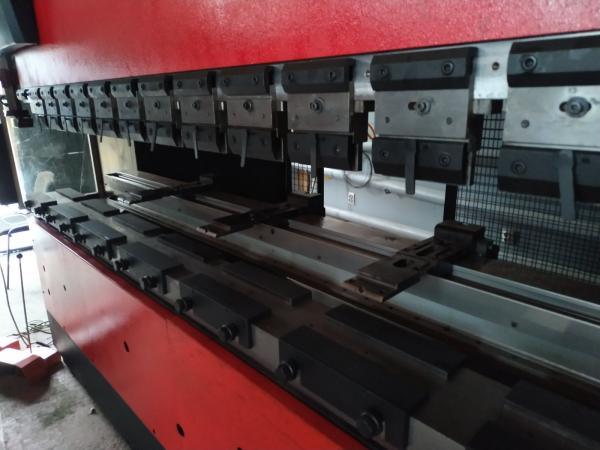

Amada HFT 50-20 Листогибочный пресс с ЧПУ Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Устройство находится в постоянном использовании, в очень хорошем состоянии,
Машина в постоянной эксплуатации, 1-й владелец, куплена в ABT Trześniewski, регулярно обслуживалась, работала на листах 0,5-0,75.
– управление: CD2005 АМАДА
– количество часов “вверх по течению”: 41623
– ширина станины станка: 1580 мм
– общая ширина с управлением: 1820 мм
– общая ширина со световой завесой: 1970 мм
– общая высота: 2450 мм
– вес базовой машины: 4850 кг
– напряжение сети В/Г: 400 / 50
– Макс. Сила прессования: 500 кН
– мин. усилие прессования: 40 кН
– длина прижимной балки: 2090 мм
– Макс. длина кромки: 2085 мм
– длина между стойками: 2665 мм
– ход: 200 мм
– высота установки: 470 мм
– ширина рабочего стола: 60 мм
– высота стола: 960 мм
– рабочая скорость: 1-10 мм/с
– скорость обратного хода: 1-100 мм/с
– емкость масла: 55 л
– максимальное давление: 270 бар
– количество управляемых осей: 4 шт.
– задний бампер: тип А
– станок предлагается к продаже с базовым набором инструментов
Вес машины 4700кг
Данное описание может быть переведено автоматически.
Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
| Сила | 50 T |
| Длина изгиба | 2085 mm |
| Расстояние между стойками | 2665 mm |
| ЧПУ | |
| Горло | |
| Вертикальный ход | 200 mm |
| Рабочая скорость | 10 mm/s |
| Количество осей | 4 |
| Мощность двигателя | 6 kW |
| ——————- | |
| Длина х ширина х высота | 2950,0 × 1970,0 × 2450,0 |
| Вес | 4700 kg |
| Часы наработки | 41623 часы |
| Часы включения | 41623 часы |
| Состояние | в отличном состоянии |
| Маркировка CE | ——— |
| Статус | включен |
| Техпаспорт |
| Тип клиента | Конечный потребитель |
| Активный с | 2022 |
| Предложения онлайн | 4 |
| Последняя активность | 13 апреля 2023 г. |
Описание
Устройство находится в постоянном использовании, в очень хорошем состоянии,
Машина в постоянной эксплуатации, 1-й владелец, куплена в ABT Trześniewski, регулярно обслуживалась, работала на листах 0,5-0,75.
– управление: CD2005 АМАДА
– количество часов “вверх по течению”: 41623
– общая длина: 2950 мм
– ширина станины станка: 1580 мм
– общая ширина с управлением: 1820 мм
– общая ширина со световой завесой: 1970 мм
– общая высота: 2450 мм
– вес базовой машины: 4850 кг
– напряжение сети В/Г: 400 / 50
– Макс. Сила прессования: 500 кН
– длина прижимной балки: 2090 мм
– Макс. длина кромки: 2085 мм
– длина между стойками: 2665 мм
– ход: 200 мм
– высота установки: 470 мм
– ширина рабочего стола: 60 мм
– высота стола: 960 мм
– рабочая скорость: 1-10 мм/с
– скорость обратного хода: 1-100 мм/с
– емкость масла: 55 л
– максимальное давление: 270 бар
– количество управляемых осей: 4 шт.
– задний бампер: тип А
– станок предлагается к продаже с базовым набором инструментов
Вес машины 4700кг
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
| Сила | 50 T |
| Длина изгиба | 2085 mm |
| Расстояние между стойками | 2665 mm |
| ЧПУ | |
| Горло | 420 mm |
| Вертикальный ход | 200 mm |
| Рабочая скорость | 10 mm/s |
| Количество осей | 4 |
| Мощность двигателя | 6 kW |
| ——————- | |
| Длина х ширина х высота | 2950,0 × 1970,0 × 2450,0 |
| Вес | 4700 kg |
| Часы наработки | 41623 часы |
| Часы включения | 41623 часы |
| Состояние | в отличном состоянии |
| Маркировка CE | ——— |
| Статус | включен |
Об этом продавце
| Тип клиента | Конечный потребитель |
| Активный с | 2022 |
| Предложения онлайн | 4 |
| Последняя активность | 13 апреля 2023 г. |
Гибочные инструменты – AMADA SA – Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
КАТАЛОГ ГИБОЧНЫХ ИНСТРУМЕНТОВ ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ ПРЕМИУМ
AMADA КАЧЕСТВО ПУАНСОНЫ КАЧЕСТВО МАТРИЦЫ КАЧЕСТВО Сквозная закалка из горячедеформированной стали • для долговечной высокой точности • твердость поверхности: 45-50 HRC • корпус прочность: 1500 Н/мм² AMANIT • высочайшая износостойкость на поверхности инструмента (60-65 HRC) • низкое трение на радиусах уступов • высочайшая прочность корпуса – 1150 Н/мм² • коррозионная стойкость БЕЗОПАСНОСТЬ ИНСТРУМЕНТА НЕКОРРОЗИОННОЕ ПОКРЫТИЕ НА КОРПУСЕ ПУАНСОНА С инновационные стратегии термической обработки и специальные методы испытаний обеспечивают наилучшую устойчивость стали не только к разрушению, вызванному постоянными нагрузками, но также и к усталости, вызванной бесконечным.
..
NEW AFH – НОВАЯ ЛИНЕЙКА ИНСТРУМЕНТА НЕОБХОДИМОСТЬ ПРОИЗВОДСТВА ВЫСОКОПРОФЕССИОНАЛЬНЫХ ИНСТРУМЕНТОВ Вся наша деятельность нацелена на точность, производительность и безопасность. Будучи первой компанией, предлагающей стандартные инструменты для неограниченной поэтапной гибки или предлагающие стандартные инструменты для большей надежности процесса при одновременном увеличении срока службы с помощью AMANIT, мы неоднократно демонстрировали, что вся наша деятельность разрабатывается в тесном сотрудничестве с нашими клиентами, отвечая требованиям «лучших в мире». сорт”. Например, для изготовления вышеупомянутого электронного шасси требуется 9Изгибы под углом 0 градусов, острые изгибы, кромки и изгибы со смещением. Используя…
НОВИНКА AFH = ПОЭТАПНАЯ ГИБКА При поэтапной гибке оператор может выполнять сложную деталь через несколько гибок с помощью различных наборов инструментов в пределах одной тормозной платформы и заканчивать ее всего за одну операцию. Все инструменты для этих опций есть в наличии на складе.
ПРОЕКТИРОВАНИЕ ЭТАПА ДЛЯ ЛИСТОВЫХ ДЕТАЛЕЙ, ТРЕБУЮЩИХ ИЗГИБОВ ТОЛЬКО НА 90° Пример с пуансонами h220 Примечание: • для идеальной ступени используйте пуансоны h220 (альтернативно H90 или h260) • все пуансоны h220 – R0,6 изготавливаются на одной высоте (принцип AFH) • используйте Матрицы H60 от типа 070… до 088… • все вышеперечисленные инструменты могут создавать неограниченное количество стадий за 9Изгибы 0° STAGE…
НОВИНКА AFH – ДРУГИЕ ХАРАКТЕРИСТИКИ МАТРИЦЫ, ПОДГОТОВЛЕННЫЕ ДЛЯ МИНИМАЛЬНЫХ ЗНАЧЕНИЙ СМЕЩЕНИЯ Примеры Подготовлены для минимальных значений смещения Удаление фаски Удаление задней стороны Минимальные значения смещения Минимальная ширина полки Вокруг резьбовых отверстий ИСПОЛЬЗУЙТЕ С СИСТЕМОЙ ИЗМЕРЕНИЯ УГЛА Для обеспечения максимальной точности детали с самого первого изгиба необходима система измерения и коррекции угла, такая как BIS, BIJ или BIL. Все сгенерированные данные коррекции изгиба из наших систем измерения угла калибруются с помощью НОВЫХ инструментов AFH.
УВЕЛИЧИВАЕТ ОБЛАСТЬ ВОЗВРАТА ВОКРУГ ПУАНСОНА ОБЛЕГЧАЕТ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ УСПЕХ DR.ABE_BEND ПРЕДОТВРАЩАЕТ ОШИБКИ ИЗ-ЗА ТОГО ЖЕ ПУАНСОНА…
ДЛИНА НАБОРОВ ИНСТРУМЕНТОВ Комбинация наборов инструментов по длине станка Длина станка, м Организация продаж по всему миру, обеспечивающая отличную доступность по всему миру и гарантирующую превосходство
Угол наклона инструмента AFH Стандартный пуансон 847 (наконечник 9 мм)Пуансон 847 заменяет старые пуансоны 45, 47, S55, S56, A47, A48 Угол инструмента
Пуансон 820 заменяет старые пуансоны 202, A20, A21 Угол инструмента AFH Пробойник для створки 817 (наконечник 4 мм) Угол инструмента AFH Тонкий пуансон «гусиная шея» 846 (наконечник 6 мм) Угол инструмента
Угол инструмента AFH Пуансон «гусиная шея» 841 Пуансон 841 заменяет старый пуансон 454 Угол инструмента Угол инструмента
Пуансон 831 заменяет старые пуансоны 210, Z330, S35 Угол наклона инструмента БОЛЬШОЙ R И ПРАВИЛЬНЫЙ ПУАНСОНSAFH Прямой пуансон 803 Угол наклона инструмента AFH Пуансон для правки 822 Пример поэтапного правки
452 Угол инструментаПуансон 720 заменяет старые пуансоны S03, S04 Угол инструмента AFH Пробойник для створки 746 (наконечник 6 мм) Пуансон 746 заменяет старые пуансоны 453, S05, S06 AFH Тонкий стандартный пуансон 717 (наконечник 4 мм) Пробойник 717 заменяет старые пуансоны Z2883 , 670 Угол инструмента
Пуансон 713 заменяет старые пуансоны S07; С08; S31 AFH Hemming Punch 731 Punch 731 заменяет старые пуансоны 211, S30 Угол инструмента
Угол наклона инструмента AFH Acute Angle Punch 914Punch 914 заменяет старые пуансоны 110,113 Угол наклона инструмента AFH Standard Punch 947 – Пуансон “гусиная шея”Punch 947 заменяет старый пуансон 472 Стандартный угол инструмента
Пуансон 617 (наконечник 4 мм)Пуансон 617 заменяет старый пуансон 117 Угол инструмента
Острый створчатый пуансон 640 Пуансон 640 заменяет старый пуансон 704 Прямой пуансон 631 Пуансон 631 заменяет старые пуансон 103, 8 Угол инструмента
Пуансон 622 заменяет старый пуансон 220 Все крепежные детали в комплекте
РАДИУСНЫЕ ВСТАВКИ Используйте радиусные вставки с держателем пуансона EH 015 или EH 016.
Крепежные детали входят в комплект. Вставка 017007 заменяет старую вставку 01707 Вставка 017008 заменяет старую вставку 01708 Вставка 017009 заменяет старую вставку 01709
РАДИУСНЫЕ ВСТАВКИ Используйте радиусные вставки с держателем пуансона EH 015 или EH 016. Вставка 017022 заменяет старую вставку 01722
Цвет — мульти — радиус
Многоступенчатая матрица 1703 (V6) Совместима с предыдущей матрицей One Stroke Угол наклона ступенчатой матрицы 1713 (V8) Совместима с предыдущей стандартной матрицей OneStroke AFH 0713 (V8) Матрица 0713 заменяет старые матрицы 14100 и инструмент A7103 угол Staged Die 1723 (V10) Совместим с предыдущим OneStroke Tool Угол наклона инструмента
Staged Die 1743 (V12) Совместим с предыдущим One Stroke Угол инструмента Угол инструмента Угол инструмента Угол инструмента Угол инструмента Угол инструмента
Угол инструмента Угол инструмента Угол инструмента
Угол инструмента Угол инструмента Угол инструмента Угол инструмента
Ступенчатая матрица 1848 (V4) Совместима с предыдущей версией OneStroke Угол инструмента AFH Стандартная матрица 070 (V6) Ступенчатая матрица 1708 (V6) Совместима с предыдущей версией OneStroke Угол инструмента Угол инструмента
Ступенчатая матрица 1718 (V8) Совместим с предыдущей версией OneStroke Угол наклона инструмента Угол наклона матрицы 1728 (V10) Совместим с предыдущей версией OneStroke Угол наклона инструмента Угол наклона инструмента
Угол наклона матрицы 1748 (V12) Совместим с предыдущей версией OneStroke Угол наклона инструмента Угол наклона инструмента AFH Стандартный штамп 076 (V14) Матрица 076 заменяет старые матрицы 076 и A760 Угол инструмента
Ступенчатая* матрица 1778 (V16) Совместима с предыдущей матрицей OneStroke Угол наклона инструмента AFH Стандартная матрица 078 (V18) Матрица 078 заменяет старые матрицы 078 и A780 Угол инструмента
Ступенчатая матрица 1828 (V25) Совместима с предыдущей матрицей OneStroke под угломСтандартная матрица AFH 0874 (V32) AFH Стандартная матрица 0884 (V40) Матрица 0874 заменяет старую матрицу A870 Матрица 0884 заменяет старую матрицу A880 Угол инструмента
Все каталоги и технические брошюры AMADA SA
FLW ENSIS
2 страницы
Серия HRB
4 страницы
AML 2515AJ
8 страниц
РЕВОЛЮЦИОННЫЙ ПРОБИВНОЙ ПРЕСС С ОДНИМ ПЕРЕМЕННЫМ ПРИВОДОМ
8 страниц
БРЕВИС 121AJ
4 страницы
HFE 3i 5012
4 страницы
Серия HG ATC
8 страниц
Серия HFE M2
8 страниц
HFE M2 5012
4 страницы
TK-3015EU
2 страницы
EG 4010
4 страницы
HG 1003 ARs
8 страниц
EG 6013 AR
8 страниц
AS LUL
2 страницы
EML 2515 AJ
4 страницы
Серия ACIES
8 страниц
Серия EM ZRT
8 страниц
Fabrivision
4 страницы
HG Rm
8 страниц
LC F1 NT
8 страниц
GS II/GX II
2 страницы
LC Alpha IV
8 страниц
HFE-M2
8 страниц
ИНСТРУМЕНТ ДЛЯ РЕВОЛИЧНОГО ПУАНСОНА
72 Страницы
NEX 2
16 страниц
NEX III Высокопроизводительные штамповочные инструменты
2 страницы
LCG AJ
8 страниц
ENSIS AJ
8 страниц
LC C1 AJ
8 страниц
FO MII NT
8 страниц
QUATTRO
8 страниц
FLC AJ
8 страниц
LCG
8 страниц
СЕРИЯ HG
8 страниц
HG ATC
8 страниц
HG ARs
4 страницы
СЕРИЯ HFE 3i
8 страниц
FOL AJ
8 страниц
EM-MII
4 страницы
СЕРИЯ EM-ZR
8 страниц
AE-NT
8 страниц
Серия FLW
4 страницы
Комбинированный лазерный станок для труб и труб FO M II RI
2 страницы
FMB Электрический листогибочный пресс
2 страницы
Сравнить
Удалить все
Сравнить 10 продуктов
Гибочные станки amada,гибочные инструменты amada,пробойник Armada,пробойник lvd,пробойник Amada 26°
Amada Гибочный пресс 906390 9 391 Инструменты
Будь то верхний инструмент Amada или нижний инструмент Amada, оба имеют стандартные предохранительные канавки для предотвращения падения инструментов.
FBM способен удовлетворить ваши потребности. Ниже приведены распространенные типы листогибочных прессов Amada. Если вы не нашли то, что ищете, пожалуйста, свяжитесь с нами.
подходит для листогибочных прессов начиная с:
ACL, Accurpress, AM Machinery, Amada, Atlantic, Adira, Baykal, BL, Boschert, Boutillon, Bystronic-Beyeler Euro-B, Coastone, Colgar, Darley, Dener, Deratech, Durmazlar, Ermaksan, Farina, Gade, Gasparini, Gizelis, Haco, Hindustan, Iturrospe, Jfy, JMT, LFK, Metfab, MVD, Nargesa, Newton, Oriance, Prima Power, Promecam, Rico, Safan, Salvagnini, Schiavi, SMD, Sorg, Somo, Vicla, Vimercati, Warcom, Yangli, Yawei , YSD и т. д.
Преимущества
●Согласно нашему богатому опыту в производстве листогибочного инструмента, мы рекомендуем следующие два вида оптимальных материалов для удовлетворения ваших требований к высокому качеству. Другие необходимые материалы также могут быть настроены в соответствии с вашими конкретными потребностями.
● 42CrMo, закаленный до 1100–1200 Н/мм2
● C45, закаленный до 800–850 Н/мм2
●Твердость радиуса изгиба и радиуса всасывания может достигать 45-50RC.
● Листогибочный пресс Amada отличается высокой универсальностью. После регулировки длины или угла изгиба или совместной работы с адаптерами инструмент для листогибочного пресса совместим с самым широким спектром листогибочных машин.
Стандартный хвостовик
Все удары:
стандартизированы с предохранительным пазом 8,4 x 3,5 мм, который предотвращает выпадение инструмента.
в зависимости от системы зажима: горизонтальная или вертикальная, возможна замена инструмента
Обозначения прецизионных шлифованных поверхностей:
Модификации предохранительных канавок
| А1 Пневматический зажим | А6 Bystronic-Beyeler Евро Сафан | А8 гидравлический зажим Гаспарини |
| СТ Amada_promecan Дурма Китай | А42 Bystronic-Beyeler Сафан | ОТ для амада фаст зажимная система |
Длина инструмента и сечение
Стандарт
Сегментные инструменты поставляются в комплектах.
