Балансировочный станок ВМ 300 – Версия для печати

1- Максимальная нагрузка на опору может быть увеличена (для каждого станка уточняется отдельно)
2 – Для расчета чувствительности в г•мм необходимо умножить на сумму массы ротора и присоединенных масс, выраженную в кг.
3 – Зависит от диаметров шеек ротора и передаточного отношения шкивов (не более 3000 об/мин).
4 – При необходимости мощность электропривода может быть увеличена (согласовывается в Договоре)
5 – Для балансировочного станка ВМ-300 специальное виброизоляционное основание не требуется, станок может быть установлен на обычный жесткий пол в цехе.
6 – Длина основания для балансировочного станка ВМ-300 может быть увеличена.

Максимальная масса ротора, кг300
Минимальная масса ротора, кг3
Максимальная нагрузка на 1 опору1, кг160
Максимальный диметр ротора при опорных шейках min диаметра, мм1800
Максимальный диаметр над ременным приводом, мм1500
Расстояние между серединами опорных шеек ротора:
максимальное, мм
минимальное, мм

1410
180
Диаметр опорных шеек ротора, мм12…230
Тип опорРолики, призмы (используются только высококачественные подшипники SKF)
Чувствительность2, г·мм/кг0,1
Класс точности по ГОСТ 20076-89«В» – высокий, подтвержден сертификатом соответствия
Достоверность показанийОбеспечена алгоритмом обработки полезного сигнала (Авторское свидетельство)
Частота вращения при балансировке3, об/минот 350
Мощность электропривода4, кВт1,5
Тип электроприводаАсинхронный, с регулируемой частотой
Элемент, передающий вращениеРемень
Приборное оснащениеМикропроцессорный измерительный блок САПФИР на базе промышленного компьютера с возможностью хранения и распечатки протоколов балансировок
Наличие укладчиков ротора, обеспечивающих сохранность роликовых блоков опор станкаПоставляются в комплекте со станком
Отметчик оборотовЛазерный
Специальный фундамент5Не требуется!
Высота станка до линии оси ротора (приблизительно), мм1050
Длина основания6, мм1600
Ширина станка, мм950
Масса станка (без электрошкафа и оснастки), кг500
Габариты станка в упаковке, мм2100х1300х1850
Масса станка с упаковкой, кг950

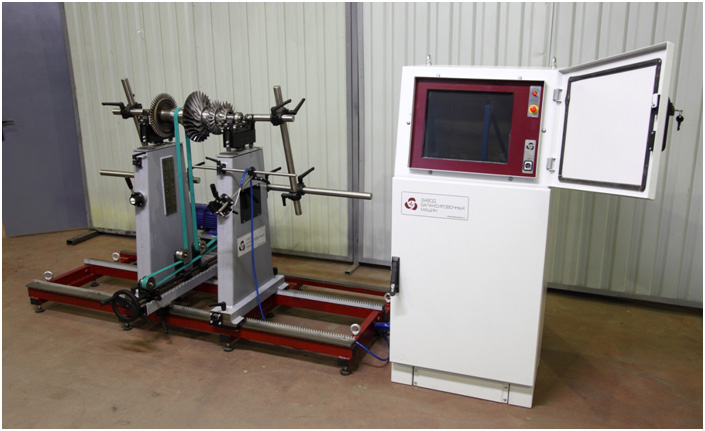

Модель БМ-300

Максимальная масса ротора, кг

300

Минимальная масса ротора, кг

3

Максимальная нагрузка на 1 опору, Н

1600

Максимальный диаметр ротора при опорных шейках минимального диаметра, мм

1600

Расстояние между серединами опорных шеек ротора:

максимальное, мм

минимальное, мм



1850

130

Диаметр опорных шеек ротора, мм

15. ..240

Тип опор

Ролики / Призмы

Чувствительность , г·мм/кг

0,05

Частота вращения при балансировке, об/мин

300…1500

Мощность электропривода, кВт

1,5

Приборное оснащение, измерительно-управляющий модуль

ИБМ

Высота станка до линии оси ротора (приблизительно), мм

920

Длина основания, мм

2000

Ширина станка, мм

1340

Масса станка (без электрошкафа и оснастки), кг

310

Требования к фундаменту

Обычный жесткий пол в цеху

Габариты станка в упаковке, мм

2100х1300х1850

Масса станка с упаковкой, кг

950

Станок балансировочный | СВТ-ХОЛДИНГ

Описание товара

Технологическая операция: Динамическая балансировка якоря (ротора) вспомогательных машин
Назначение: балансировка якорей максимальным весом до 300 кг.
Особенности:
– Высокая точность уравновешивания до 0.05 г•мм/кг во всем диапазоне масс роторов
– Отсутствие необходимости в специальном фундаменте и виброизоляции, не требуется крепление станка к полу
– Самоустанавливающиеся роликовые опоры, предотвращающие накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов

– Высокая точность балансировки за счет автоматической калибровки балансировочного станка непосредственно под каждый ротор методом определения коэффициентов влияния.
– Возможность балансировки консольных роторов и балансировки роторов в собственных подшипниках качения
– Возможность дооснащения станка различными технологическими оснастками для балансировки роторов практически любой конфигурации
– Специальные домкраты для плавной укладки тяжелых роторов на опоры станка (ВМ-300)
– Легкая перенастраиваемость под различные типы роторов
– Новая измерительная система САПФИР-3 на базе промышленного компьютера с сенсорным управлением

Грузоподъемность, кг3 – 300
Максимальный диаметр ротора, мм1800
Расстояние между опорами, мм50 – 1810
Диаметр опорных шеек ротора, мм 12 – 230
Минимально достижимый остаточный удельный дисбаланс: г·мм/кг0,05
Частота вращения при балансировке: об/мин350 – 1500
Мощность двигателя, кВт1,5
Тип привода:Ремень
Длина основания, мм2000
Масса станка, кг520

Узнать подробности

Диамех | В Диагностике

 Диамех 2000
115432, г. Москва, 2-й Кожуховский проезд, д. 29, корп. 2, стр. 16
Тел.: +7 (495) 223-04-20
Факс: +7 (495) 223-04-90
  www.diamech.ru


 ДИАМЕХ 2000 – ведущий российский производитель промышленного балансировочного оборудования и виброизмерительной аппаратуры.

 Сегодня продукция с маркой ДИАМЕХ 2000 это:

  • Универсальные и специальные высокоточные балансировочные станки и балансировочные комплексы для уравновешивания роторов массой от 5 грамм до 90 тонн
  • Портативные приборы для измерения и анализа вибрации, балансировки роторов в собственных опорах, диагностики состояния подшипников
  • Экспертные системы оценки состояния оборудования
  • Стационарные системы непрерывного контроля вибрации и защиты
  • Стенды входного контроля состояния подшипников

 Балансировочные станки:

 Горизонтальные зарезонансные балансировочные станки серии ВМ

Универсальные балансировочные станки для сверхточной балансировки роторов массами от нескольких грамм до 90 тонн.

Балансировочные станки серии ВМ:

 Для сверхлегких роторов:

 ВМ-010-С 0,005 – 3 кг

ВМ-010 0,03 – 8 кг

 Малой грузоподъемности:

ВМ-050 0,5 – 50 кг

ВМ-100 1 – 100 кг

ВМ-300 3 – 300 кг

  Средней грузоподъемности:

ВМ-1000 10 – 1000 кг

ВМ-3000 30 – 3000 кг

ВМ-5000 50 – 5000 кг

  Большой грузоподъемности:

ВМ-8000 80 – 8000 кг

ВМ-10000 100 – 10000 кг

  Для валков бумагоделательных машин и прокатных станов:

ВМ-20000 1000 – 20000 кг

  Для роторов энергетических турбоагрегатов большой мощности:

ВМ-25000 6000 – 25000 кг

ВМ-36000 7000 – 40000 кг

ВМ-65000 9000 – 65000 кг

ВМ-90000 10000 – 90000 кг


Горизонтальные дорезонансные балансировочные станки серии ВТ

Недорогой класс универсальных дорезонансных балансировочных станков с жесткими опорами для роторов массой до 9 тонн.


 Балансировочные станки серии ВТ:

 Малой грузоподъемности:

ВТ-150 150 кг

ВТ-300 300 кг

ВТ-500 500 кг

  Средней грузоподъемности:

ВТ-1000 1000 кг

ВТ-2000 2000 кг

ВТ-3000 3000 кг

  Большой грузоподъемности:

ВТ-6000 6000 кг

ВТ-9000 9000 кг


Вертикальные балансировочные станки серии В:

Балансировочные станки с вертикальной осью вращения для балансировки деталей в виде диска, колеса.
 Балансировочные станки серии В:

 В-8 8 кг

В-20 20 кг

В-60 60 кг

В-1500 1500 кг


Полуавтоматические балансировочные комплексы

Предназначены для предприятий, выпускающих большие партии серийной продукции. Совмещают измерительную позицию и позицию коррекции.

Полуавтоматические балансировочные комплексы:

  •  Для балансировки небольших двухопорных роторов

(якоря электродвигателей, генераторов и т. д.)

  • Для балансировки деталей в виде диска

(колеса насосов, тормозные диски и т.д.)


Балансировочный комплекс для карданных валов

Комплекс предназначен для измерения и устранения дисбаланса карданных валов
 Для карданных валов:

 ВМДК-20

 Приборы для измерения и анализа вибрации:

 Виброметр ОПАЛ

Простой в обращении, недорогой виброметр, может широко использоваться для проведения контрольных измерений вибрации эксплуатационным персоналом, не имеющим специальных знаний. Виброметр позволяет измерять СКЗ виброскорости в частотном диапазоне 10 Гц … 1 кГц

Виброметр с функцией диагностики подшипников ЯНТАРЬ-М

Компактный, надежный виброметр с высокой точностью метрологических характеристик, позволяет проводить измерения общего уровня виброскорости, виброускорения и виброперемещения в стандартных и установленных пользователем частотных диапазонах.

Виброметр оснащен функцией экспресс-диагностики подшипников качения. Диапазон частот 5 Гц … 10 кГц

Анализатор вибрации / Балансировочный прибор АГАТ-М

Лучший в своем классе прибор для проведения двухплоскостной балансировки вращающегося оборудования в собственных опорах, комплектуется программным обеспечением значительно упрощающим процесс проведения балансировки, хранения и просмотра полученных данных. Компактный, надежный анализатор вибрации с функцией диагностики подшипников качения.
  Диапазон частот 2 Гц … 10 кГц

Анализатор вибрации ТОПАЗ

Мощный анализатор вибрации с большим количеством исследовательских функций (дампы временных сигналов, характеристики разгона/выбега и т.д.), позволяющий решать широкий круг задач измерения, анализа вибрации, балансировки роторов в собственных опорах. В комплекте с программным обеспечением ДИАМАНТ-2 позволяет создать полноценную систему диагностики оборудования.


  Диапазон частот 0,3 Гц … 40 кГц

Анализатор вибрации КВАРЦ (ТОПАЗ-В)

В анализаторе вибрации КВАРЦ собраны все самые передовые достижения современной вибродиагностики. Прибор обладает максимальным набором функций и возможностей реализованных в современной виброизмерительной аппаратуре. Использование прибора совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики. За счет использования дополнительных блоков прибор может измерять вибрационные параметры синхронно по 8-ми каналам или последовательно от 2 до 64 каналов.
  Диапазон частот 0,3 Гц … 40 кГц

Анализатор вибрации ОНИКС

Флагман модельного ряда портативных приборов вибродиагностики компании ДИАМЕХ 2000 предлагает возможность в полной мере использовать самые передовые мировые достижения в области измерения и анализа вибрации, диагностики состояния подшипников, балансировка роторов в собственных опорах. Мощный процессор обработки сигнала, большой цветной дисплей, два независимых синхронных канала измерений.
  Диапазон частот 0,1 Гц … 40 кГц

Стационарные системы контроля вибрации

АЛМАЗ-7010
  Система непрерывного контроля вибрации и защиты. Надежная, универсальная система для оснащения турбоагрегатов электростанций, компрессоров химических и нефтехимических производств. Контроль как вибрационных, так и тепомеханических параметров. Независимая работа каждого измерительного канала.

РУБИН-М1
Недорогая, надежная стационарная система контроля вибрации. Моноблочное исполнение и возможность установки вблизи контролируемого объекта, работа в температурном диапазоне от -40 до +80 С

Область применения – быстроходные агрегаты на подшипниках качения (насосы, вентиляторы и т.д.)

 КОРУНД

Стационарный комплекс вибрационной диагностики КОРУНД предназначен для контроля, защиты и автоматизированной диагностики широкого спектра промышленного оборудования. Комплекс может быть использован как для типового оборудования, работающего на стационарных или квазистационарных режимах, так и для нетипового оборудования, работающего в нестандартных условиях на нестационарных режимах работы.

АЛМАЗ-7010-ГЭС

Технологический контроль, защита и диагностика по вибрационным и механическим параметрам гидроагрегатов и вспомогательного оборудования ГЭС

Для этой системы были разработаны уникальные герметичные датчики вибрации с низким уровнем шумов, комбинированные датчики воздушного зазора и магнитного поля генератора, а также методики анализа получаемых данных для диагностики состояния гидроагрегата.

МС-64

Полустационарная система диагностики на базе 64-канального коммутатора МС-64 и виброанализатора, позволяющая проводить последовательный опрос датчиков вибрации, стационарно установленных в контролируемых точках.

 Стенд входного контроля подшипников качения СП-180:



 Уникальный российский комплекс для контроля подшипников качения, совместно разработанный крупнейшим производителем подшипников качения — Европейской Подшипниковой Корпорацией (ЕПК) и лидером в области вибродиагностики и балансировки — ДИАМЕХ 2000.

 Комплекс предназначен для контроля виброакустических характеристик и диагностики подшипников качения при заданных нагрузках и частотах вращения. Может быть использован на предприятиях по производству подшипников, а также предприятиях-потребителях подшипников для входного контроля. Использование стенда СП-180 позволяет гарантировать качество подшипников, используемых на предприятии. Добровольная сертификация ЕПК обеспечивает единство способов контроля и оценок качества подшипников у производителя и потребителя.

Серия балансировочных станков – СБУ

Балансировочные стенды серии СБУ



   Балансировочные станки серии СБУ предназначены для балансировки роторов массой от 0,05 кг до 12000 кг. Данные балансировочные станки резонансного типа, что обеспечивает универсальность их применения, не требуется наличия сложного фундамента, а также простой монтаж и использование за счет применения системы микропроцессорного управления. Для управления балансировочными станками применяются 2 типа систем: SSB-M для станков с массой роторов 10 и 60 кг. , SSB для станков с массой роторов 400, 1000 и 3000 кг.

   Основными элементами балансировочных станков зарезонансного типа являются податливые опоры, по типу маятника. Чем меньше затухание в опорах ( от сопротивления в подшипниках), тем выше чувствительность балансировочного станка и шире диапазон масс балансируемых роторов, которые можно использовать на данном станке.

   Для балансировочных станков СБУ-400, СБУ-1000 и СБУ-3000 используются гидравлические и механические укладчики, что позволяет избежать динамические нагрузки на опорные подшипники и шейки валов. Во всех балансировочных станках серии СБУ возможно балансировать роторы с различным расположением опорных шеек и места установки приводного ремня. В процессе проведения балансировки система управления станка позволяет зафиксировать ротор в любом требуемом положении, что снижает трудозатраты при провведении балансировки. По итогам проведения балансировки автоматически создается отчет, который сохраняется в памяти программы и в дальнейшем может быть распечатан на принтере.

   Системы управления балансировочными станками прошли все необходимые испытания, внесены в реестр СИ под №41580-09 и имеют сертификат СИ RU.C.28.004.A, №36540.



Технические характеристики балансировочных станков СБУ





СБУ-10

СБУ-60

СБУ-400

СБУ-1000

СБУ-3000

Максимальная масса ротора, кг

10

60

400

1000

3000

Минимальная масса ротора, кг

0,05

1

10

15

50

Максимальный диаметр ротора, мм

170

700

1800

2000

2000

Диаметр опорных шеек ротора, мм

4 – 60

20 – 200

12 – 230

15 -280

20 – 350

Расстояние между серединами опорных шеек ротора, мм

50/500

120/1060

180/1410

240/2700

240/2700

Тип опор

ролики

Чувствительность, г * мм/кг

0,05

0,05

0,05

0,1

0,1

Частота вращения ротора при балансировке, об/мин

500

500

400

350

300

Тип электродвигателя

асинхронный, с регулируемой частотой

Мощность электродвигателя, кВт

0,18

1,1

1,5

2,2

5,5

Тип передачи

плоский ремень

Система управления станком

SSB-M

SSB

Длина основания станка, мм

600

1280

1600

3100

3100

Масса станка, кг

30

95

400

1100

1100

Цена с НДС, руб 409 500
964 000 2 190 000 3 820 000 4 600 000



Фото балансировочных станков (нажмите для увеличения)

СБУ-10



СБУ-60



СБУ-400



СБУ-3000



Вы можете купить Серия балансировочных станков – СБУ в компании СЕТРИКС отправив заявку на info@setrix. ru или позвонить по телефонам, указанным в разделе контакты

Балансировочные станки серии БС-44H | robals.ru

Технические характеристики

Параметры БС-44-300H БС-44-500H БС-44-1000H БС-44-3000H БС-44-5000H БС-44-8000H БС-44-10000H
Максимальная масса ротора, кг 300 600 1200 4000 6000 8000 10000
Минимальная масса ротора, кг 3 5 10 25 45 65 80
Максимальная нагрузка на одну опору, кг 200 300 650 2200 3200 4500 6500
Диаметр балансируемых роторов над станиной (min-max), мм 1000 1200 1500 2000 2200 2650 2750
Параметр может быть оперативно увеличен по требованию заказчика
Диаметр балансируемых роторов консольно над полом(min-max), мм 1400 1600 1800 2450 2650 2900 2900
Расстояние между серединами, опорных шеек ротора (min-max), мм* 90-2200
стандарт
100-2500
стандарт
250-2600 320-2700 110-5700 110-5700
до 5000 опция до 7500 опция
Диаметр опорных шеек ротора (min-max), мм 20-150 20-180 25-200 25-250 40-380 25-450 25-450
Возможность балансировки консольных и двухконсольных роторов Стандартно
Максимально достижимый, остаточный дисбаланс, г х мм/кг 0,1* 0,2* 0,2 0,3
Частота вращения при балансировке, об/мин. 120-2000 120-2500 120-1800 120-1500 120-1500
до 6000 опционально до 5000 опционально до 4000 опционально
Тип привода Бесконечный ремень/или комбинированный ремень+кардан
Тип опор Роликовые, V-образные, любые специальные
Мощность привода, кВт 2,2 3 5,5 7,5 11 18,5 22
Габариты станка, мм 2300*1200*1200 2700*1400*1400 3600*1600*1400 3600х2000х1400 6500х1700х1900 6500х1700х2000
Масса механической части станка (не более), кг 600 780 1270 1850 2150 3900 4350
Напряжение питания, В 380, 50, 3

Большая часть параметров может быть изменена по требованию заказчика.

Основным преимуществом балансировочных станков в дорезонансном исполнении жесткость конструкции, которая исключает возможность повреждения станка в процессе эксплуатации, износу подвержены только опорные ролики и приводные ремни, которые вы  всегда можете заказать у нас и быстро заменить. Ресурс опорных роликов составляет 3000-5000 часов работы, что при повторно-кратковременном режиме составит не менее 5 лет эксплуатации.

К преимуществам можно также отнести малое, по сравнению  с зарезонансными станками, минимальное расстояние между опорами, что позволяет балансировать компактные роторы.

Высочайшая точность балансировки достигается за счет точного изготовления, сборки и контроля деталей и узлов балансировочного станка.

Все балансировочные станки производства компании «Робалс» спроектированы для максимально комфортной эксплуатации, требующей минимум вспомогательного инструмента. Узел натяжения ремня и привода за 1-2 минуты может быть перемещен из положения между стойками в положение справа и слева от стоек, что часто необходимо для динамической балансировки, как консольных роторов, так и межопорных  роторов у которых приводная поверхность лежит за пределами опор.

Балансировочные станки как дорезонансного, так и зарезонансного типа серии БС-44 предназначены для высококачественной динамической балансировки различных роторов, таких как:

  • Роторы электродвигателей;
  • Валы машин и механизмов;
  • Коленчатые валы двигателей внутреннего сгорания;
  • Барабаны центрифуг;
  • Турбокомпрессоры;
  • Крыльчатки вентиляторов;
  • Рабочие колеса центробежных насосов и вентиляторов;
  • Шнеки и червяки

Для быстрого определения места коррекции дисбаланса каждый балансировочный станок комплектуется системой автоматического доворота ротора, которая лучом лазера точно указывает оператору места добавления или удаления корректирующих масс.

*Максимально достижимый остаточный дисбаланс зависит от многих факторов важнейшим из которых является качество опорных поверхностей ротора, параметр подтверждается испытаниями в полном соответствии с ГОСТ 20076-2007 с применением контрольных роторов типа «В»


Балансировочные станки нового поколения – Оборудование, услуги, материалы

Компания «Диамех 2000» при помощи ученых Уральского государственного технического университета разработала и создала балансировочные станки нового поколения. Они обладают прецизионной точностью и рядом преимуществ по сравнению с существующими зарубежными образцами, обеспечивают уравновешивание роторов и других вращающихся узлов машин и механизмов в необычно широком диапазоне весов – от 30 г до 90 т.

Освоение серийного производства станков серии «ВМ» позволило практически полностью заместить импортное оборудование, ранее приобретенное российскими предприятиями, и начать поставки отечественных станков за рубеж. В их популярности, безусловно, сыграли роль высокие технико-экономические показатели. Чем же станок, созданный российскими конструкторами, поражает специалистов? Прежде всего, точностью измерения, которая в десять раз выше, чем у зарубежной техники.

Балансировка на низких частотах

Основным преимуществом зарезонансных балансировочных станков серии «ВМ» является возможность производить балансировку с высокой точностью на сравнительно низких частотах вращения. Причем точность балансировки практически не зависит от дальнейшего повышения частоты вращения.

Специалисты компании «Диамех 2000» утверждают, что это очень важно понять и избегать «неукоснительного», но безосновательного требования балансировать роторы на повышенных частотах вращения. Точность при этом не повышается, а преимущества зарезонансного станка теряются.

Низкие резонансные частоты определяются податливостью опор. Собственная частота шарнирных опор, которые используются в станках российской фирмы, практически не зависит от массы балансируемого ротора. Отсутствие упругих элементов и сведенное к минимуму трение в шарнирах приближают свойства опор к математическому маятнику, собственная частота которого, как известно, зависит только от его длины и не зависит от массы. Это позволяет создавать опоры не просто с низкой, а с супернизкой собственной частотой и тем самым обеспечивать очень низкие частоты вращения при балансировке.

Отпадает необходимость и в специальном фундаменте. Обычные станки устанавливают предельно жестко, заливая основание бетоном для виброизоляции. Здесь же станок ставят прямо на пол в цехе, и никакого бетона, никаких строительных работ. Станок даже чисто внешне словно бы теряет в весе и выглядит каким-то ажурным. Но такая «мягкая» конструкция, как уже говорилось, тоже работает на повышение точности измерений.

К тому же «легкость» конструкции определяет короткий срок ввода станка в эксплуатацию. Он у специалистов компании «Диамех 2000» не превышает 1–2 дней от состояния «станок в ящике» до завершения пусконаладочных работ. Наконец, конструкция позволяет легко транспортировать станок к месту проведения балансировки, использовать его на нескольких ремонтных площадках в пределах одного предприятия.

Широкий выбор дополнительных оснасток, призм, специальных роликовых блоков позволяет балансировать консольные роторы и роторы в собственных подшипниках, роторы с узкими опорными шейками, карданные и коленчатые валы, а также роторы, не имеющие собственного вала, дает возможность производить балансировку роторов любой конфигурации. Универсальный ременный привод с плавным регулированием частоты вращения позволяет быстро перенастроить станок под различные типы роторов. Привод может устанавливаться как между опорами, так и за ними.

Вращение ротора на станке осуществляется на роликовых опорах, а не во вкладышах подшипников. Это исключает необходимость маслоснабжения станка, значительно упрощая его эксплуатацию и обслуживание. Самоустанавливающиеся роликовые опоры исключают необходимость тщательной центровки и предотвращают накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов.

И самое главное – это автоматизированный расчет данных балансировок. Станок снабжен современным микропроцессорным измерительно-аналитическим блоком «Сапфир» с активным TFT монитором на базе промышленного компьютера. Электронная оснастка обеспечивает автоматизированный процесс измерения и расчета динамических коэффициентов влияния и корректирующих масс, хранение информации о конфигурации роторов и коэффициентах влияния, вывод на экран исходных значений дисбалансов и результатов балансировок, распечатку протоколов балансировок.

Нельзя привыкать к однообразию

На сегодняшний день компания «Диамех 2000» только серийно производит 15 моделей зарезонансных балансировочных станков серии «ВМ» с горизонтальной осью вращения, позволяющих проводить балансировку роторов самой различной массы (от граммов до тонн), а ведь есть еще индивидуальные варианты.

Также в арсенале российской фирмы восемь моделей дорезонансных горизонтальных балансировочных станков с жесткими опорами серии «ВТ» для роторов массой до 9 т, а еще четыре модели балансировочных станков с вертикальной осью вращения, серии «В». Освоен выпуск специальных станков для уравновешивания карданных валов легковых автомобилей. И, наконец, самое масштабное – это производство полуавтоматических и автоматических балансировочных комплексов для крупносерийных производств.

Лучшее доказательство признания – интерес, который проявили к российской технике мировые производители. Например, по спецзаказу датской компании Grundfos разработан и изготовлен полуавтоматический комплекс ФБПА-50, предназначенный для серийной балансировки рабочих колес насосов. Он применяется для уравновешивания рабочих колес насосов различных типоразмеров массами от 300 г до 50 кг.

Комплекс для Grundfos

Система управления фрезерно-балансировочным комплексом ФБПА-50 построена на базе контроллера. Он обеспечивает работу комплекса пошагово, строго после подтверждения каждого перехода, для чего имеет связь с измерительной системой.

Цикл работы полуавтомата состоит из нескольких последовательных стадий. Оператору достаточно вручную или при помощи грузоподъемного механизма установить деталь, требующую балансировки, на цангу центрирующего патрона станка и нажать кнопку «Цикл» на панели прибора. Далее все действия осуществляются, по сути, в автоматическом режиме.

Закрывается защитный кожух доступа в рабочую зону. Патрон центрирует и зажимает деталь. Включается вращение шпинделя измерительного механизма и происходит замер дисбаланса. Данные о нем поступают в прибор «Сапфир-2», который производит расчет дисбаланса, его углового месторасположения, сравнивает с допустимым значением и о результате сообщает на экране оператору.

Прибор, поделив массу на удельный вес металла, вычисляет объем цилиндрического столбика, который сформирует фреза установленного диаметра, и его высоту, которая соответственно будет равна глубине подачи фрезы.

Поворотный стол выводит деталь на расчетный угол, после чего происходит рабочая подача фрезы на рассчитанную глубину с выборкой металла. Здесь могут быть два варианта. Если объем «тяжелого места» таков, что цилиндрический столбик удаляемого металла имеет высоту не более 2 мм, фрезерование ведется только с вертикальной подачей. Если же расчетная высота превышает это значение, требуется распределить избыточную массу. Тогда, после врезания фрезы на заданную глубину, поворотный стол осуществляет вращение детали, при этом фреза начинает двигаться по дуге радиуса коррекции. Длина этой дуги предварительно рассчитана прибором «Сапфир-2».

Если при контрольном замере оказывается, что дисбаланс выходит за пределы допуска, полуавтомат производит повторную корректировку с контрольным замером, до достижения требуемых величин. Среднее расчетное время цикла балансировки одного изделия с учетом возможной неоднократной коррекции составляет всего 1,5 мин.

Широта интересов

Балансировочные станки используют ведущие предприятия России – авиационного двигателестроения, энергетического комплекса, компании «Транснефть» и «Газпром», Росэнергоатом, практически все нефтеперерабатывающие заводы, металлургические комбинаты, локомотиворемонтные депо «РЖД», предприятия машиностроительного и электротехнического комплексов.

Аналитические весы BM-300 от A&D Weighing

С непревзойденной чувствительностью и высокой точностью

Покупка подходящих весов с правильным размером деления, таких как аналитические весы BM-300 от A&D, является необходимостью, когда дело доходит до получения точных результатов взвешивания. Обеспечивая выдающуюся ценность для бюджета вашей лаборатории без ущерба для производительности, весы A&D BM-300 из серии BM раскрывают различия в массе с точностью измерения 0,1 мг.Удовлетворяйте требованиям с A&D Weighing BM-300, поскольку он обеспечивает гибкое и удобное взвешивание, подходящее для стандартной подготовки и рутинных испытаний пипеток, и это лишь некоторые из них. Для лабораторных задач, требующих более высокой чувствительности весов, обратите внимание на аналитические весы BM-252 от A&D Weighing из той же серии BM.

Paramount повторяемость для надежных значений измерений

Несложная регистрация и анализ измерений массы возможны с весами A&D Weighing BM-300 благодаря их 0.Повторяемость 2 мг, что обеспечивает постоянную воспроизводимость результатов взвешивания. Получите единообразные лабораторные результаты даже при наличии нескольких пользователей с помощью A&D Weighing BM-300. Ищете модель с более высокой воспроизводимостью, чем A&D Weighing BM-300? Вы можете взглянуть на микровесы BM-22 от A&D Weighing.

Гениальное взвешивание в любом месте

Работайте с различными веществами с помощью взвешивающего устройства A&D Weighing BM-300 с чашей 90 мм, способной принимать до 320 г образцов.Обеспечение точности и прецизионности взвешивания никогда не является проблемой, поскольку модель имеет внутреннюю калибровку, позволяющую выполнять быструю повторную калибровку каждый раз, когда аналитические весы перемещаются куда угодно, даже из лаборатории в поле. Имеете дело с более тяжелыми образцами? Выбирайте аналитические весы BM-500 от A&D Weighing.

Важные особенности усовершенствованного взвешивания

Буквенно-цифровой ЖК-дисплей

Обеспечьте видимость данных взвешивания даже в самых темных местах с помощью A&D Weighing BM-300, который оснащен широким и ярким ЖК-дисплеем с буквенно-цифровым управлением для удобства пользователя.

Внутренняя калибровка

Весы A&D Weighing BM не полагаются на ручную работу и гарантируют точность взвешивания, а точность не снижается, поскольку они могут выполнять самокалибровку, когда это необходимо.

Соответствует ISO

В соответствии с высококачественной системой управления рисками, этот баланс соответствует стандартам ISO, а также отчетам, соответствующим ISO.

Соответствует GMP

Аналитические весы BM-300 от A&D Weighing соответствуют рекомендациям GMP, поскольку они генерируют отчеты, отображающие результаты взвешивания, сведения об операторе и время, что делает их идеальными для использования при производстве, тестировании и контроле качества различных продуктов, включая продукты питания и лекарства.

Соответствует GLP

Облегчите выполнение различных лабораторных процессов с помощью весов A&D Weighing BM-300, поскольку они также представляют отчеты в соответствии с рекомендациями в формате GLP. Это означает, что распечатка показывает время, дату, информацию о балансе и другие важные детали для мониторинга данных путем отслеживания истории активности вашего исследования и эксперимента.

Соответствует GCP

Отвечает требованиям FDA, а также правительственным стандартам США в отношении представления клинических данных с этим устройством, поскольку оно создает отчеты в соответствии с GCP.

Повышенная операционная эффективность сразу же

Более быстрые результаты взвешивания увеличивают производительность и улучшают рабочие процессы. Это стало возможным не только благодаря времени стабилизации A&D Weighing BM-300 3,5 секунды, но и благодаря портам USB и RS-232, которые позволяют пользователям быстро отправлять результаты с одного компьютера на другое устройство. Помимо этого, весы A&D Weighing формируют отчеты, соответствующие стандартам ISO, GCP, GMP и GLP, и из-за этих усилий, ранее выделенное переформатирование, их можно использовать для более приоритетных лабораторных задач.

  • Дискретность до 1 мкг (0,001 мг)

  • Стандартный встроенный безвентиляторный ионизатор

  • Большая камера для взвешивания

  • Автоматическая регулировка отклика

  • Автоматическая самокалибровка

  • GLP / GMP / Соответствует ISO

  • Регистратор данных AD-1688 в комплекте

Взвешивание лежит в основе многих лабораторных процессов, и серия BM (серия Ion) предлагает функции, производительность и стандартные аксессуары, чтобы сделать вашу лабораторию действительно удобной. С шестью весами серии Ion вы можете выбрать емкость до 520 г или микровесы с точностью до 1 мкг

Более 40 лет компания A&D Weighing поставляет современные и точные измерительные приборы для различных рынков, включая исследования, промышленную защиту, ювелирные изделия и пищевую промышленность. Компания A&D Weighing – одно из пользующихся доверием имен в области прецизионных измерений и контроля продукции. Компания A&D Weighing предлагает инновационную линейку электронных весов, цифровых весов, весовых индикаторов и контроллеров, тензодатчиков и оборудования неразрушающего контроля.В соответствии со стандартами ISO: 9001-2008, A&D производит высококачественную продукцию по всему миру в США, Японии, Германии, Австралии, Великобритании и Корее и обслуживает Америку из своей штаб-квартиры в Силиконовой долине, Сан-Хосе, Калифорния. Доверьте компании A&D 5-летнюю гарантию на все микровесы, аналитические весы и прецизионные весы, чтобы доказать производительность.

Линейка продуктов A&D, доступная в лаборатории. Оборудование включает следующее:

Весы серии

AND Ion – Аналитические весы BM-300

Адаптер переменного тока
A&D – BM-300
Вместимость 320 г
Читаемость 0.1 мг
Размер кастрюли Диаметр 90 мм.
Единицы измерения г, mg, oz, ozt, ct, momme, dwt, GN, tael, tola, messghal
Режимы отображения шт. (Режим счета),% (режим процентов), Удельный вес
Режим счета Минимальная масса единицы = 0,1 мг / Количество образцов = 10, 25, 50 или 100 штук
Процентный режим Минимум 100% исх. масса = 10,0 мг / минимум 100% отображение = 0,01%, 0,1%, 1% (зависит от сохраненной контрольной массы)
Внутренняя память 200 наборов данных взвешивания / 100 наборов с датой и временем / 50 наборов данных калибровки
Внешний регистратор данных Сохранение до 5000 результатов взвешивания с указанием даты и времени в AD-1688 (стандарт)
Стандартный интерфейс RS-232C, Quick USB, внешний ключ для дополнительного ножного переключателя (SW: 128)
Внутренняя калибровка Внутренняя калибровка с приводом от двигателя
Срок службы стержня электрода ионизатора Прибл.10 000 часов непрерывного использования. (Заменяется пользователем)
Диаметр чашки весов 90 мм
Потребляемая мощность Прибл. 30 ВА (от адаптера переменного тока)
Внешние размеры 259 (Ш) x 466 (Г) x 326 (В) мм / 10,2 (Ш) x 18,3 (Г) x 12,8 (В) дюймов
Масса 10 кг / 22 фунта
Стандартные аксессуары, руководство по эксплуатации, WinCT (CD-ROM), регистратор данных взвешивания (AD-1688), длинный пинцет для калибровочной массы (AD-1689), стандартный пинцет.BM-20/22 также включает в себя две чаши для взвешивания с фильтром, держатели для микроцентрифуг и одноразовые чаши 3 размеров.

Аналитические весы A&D Weighing BM-300, 320 г x 0,1 мг

Вместимость:

320 г

Читаемость:

0. 1 мг

Повторяемость:

0,2 мг

Линейность:

0,3 мг

Дрейф чувствительности (10 ° C-30 ° C):

± 2ppm / ‚° C (когда автоматическая самокалибровка не используется)

Калибровка:

Внутренняя калибровка, внешняя калибровка, автоматическая внутренняя калибровка

Частота обновления дисплея:

5 раз в секунду, 10 раз в секунду

Единицы веса:

мг, г, ozt, oz, dwt, ct, mom, GN, tael, tola, PC,%, удельный вес

Время стабилизации:

3. 5 секунд

Дисплей:

Жидкокристаллический дисплей Revese

Размер поддона:

3,6 дюйма / 90 мм (50 мм, 95 мм для взвешивающих фильтров)

Связь:

RS-232C, USB, разъем внешнего ключа для дополнительного ножного переключателя (SW: 128)

Строительство:

Корпус АБС; ветрозащитный экран из антистатического стекла

Рабочая температура:

от 41 ° F до 104 ° F / от 5 ° C до 40 ° C, относительная влажность 85% или менее

Мощность:

TB: адаптер 248, 115/230 В переменного тока

Габаритные размеры (Ш x Г x В):

10. 2 дюйма x 18,3 дюйма x 12,8 дюйма / 259 мм x 466 мм x 326 мм

Срок службы стержня электрода ионизатора:

10,000 часов

Возможности данных AD-1688:

5000 точек данных (вес, дата и время)

Внутренняя память BM:

200 наборов данных взвешивания / 100 наборов с датой и временем / 50 наборов данных калибровки

Вес нетто:

22 фунта / 10 кг

Бренд:

A&D взвешивание

Модель:

БМ-300

Аналитические весы A&D BM-300, 320 г x 0.

1 мг с внутренней калибровкой
«Мне сложно найти продукт».

Это не проблема. Мы более чем рады помочь вам в вашем поиске. Позвоните нам или напишите нам и дайте нам знать, что вы ищете, как можно лучше. Мы постоянно добавляем партнерские бренды, и нам сложно угнаться за тысячами продуктов, которые добавляются в нашу линейку. Наши специалисты по продажам лучше всего знают нашу линейку продуктов и всегда готовы помочь вам найти нужные решения!


«Почему я не могу оформить заказ через Интернет?»

Скорее всего, в вашей корзине есть один или несколько товаров, цена которых не указана.Если вы обнаружите, что не можете выполнить заказ, свяжитесь с нами по телефону или электронной почте для получения дополнительной помощи.


“Какие виды платежей вы принимаете?”

Это простой. Мы очень гибки, когда дело касается оплаты. Мы не только принимаем большинство основных кредитных карт (Visa, Master Card, Discover, American Express), мы также предлагаем вам гибкие возможности оплаты чеком, денежным переводом, телеграфным переводом и заказами на покупку. Обратитесь к любому из наших специалистов по продажам, чтобы выяснить, какой метод лучше всего подходит для вас!


“Вы взимаете налог с продаж?”

В настоящее время мы уполномочены собирать налог с продаж в Калифорнии, Коннектикуте, Флориде, Индиане, Массачусетсе, Нью-Джерси, Нью-Йорке, Огайо, Пенсильвании и Техасе.Если мы отправляем товар в любой из этих штатов, мы обязаны взимать налог с продаж, если вы не предоставите нам свидетельство об освобождении от налогов. Вы можете отправить копию сертификата по факсу в наш офис в Нью-Йорке (585.265.4374) или по электронной почте Кэти ([email protected]).


“Предлагаете ли вы специальные цены для государственных учреждений и образовательных учреждений?”

Совершенно верно! Свяжитесь с любым из наших специалистов по продажам, чтобы уточнить детали!


«Я только что разместил заказ.Могу ли я изменить / отменить его? »

Мы гордимся тем, что предоставляем вам оперативный и эффективный опыт покупок. Мы можем решить ваши проблемы точно и своевременно и обычно можем отправить ваш заказ в течение 24 часов с момента размещения заказа. Если вы свяжетесь с нами в течение этого периода, мы сделаем все возможное, чтобы учесть ваши потребности и проблемы до отправки.


“Принимаете ли вы международные заказы?”

Конечно! Хотя нам требуется банковский перевод до отправки продукта для международных заказов, мы заверяем вас, что для внутренних заказов этот процесс также проходит гладко.Ознакомьтесь с нашей Политикой международной доставки

и свяжитесь с нами, если мы можем помочь.


“Взимается ли с меня плата за доставку?”

Стоимость доставки будет добавлена ​​к вашему счету, если вы не предоставите нам номер своего счета в UPS, DHL или FedEx. Для получения более подробной информации о нашем процессе доставки см. Нашу страницу с информацией о доставке.


«Я получил поврежденную посылку. Что я могу сделать?»

Иногда может произойти случайное повреждение при транспортировке. Когда вы принимаете груз, пожалуйста, внимательно осмотрите его на предмет видимых повреждений снаружи транспортного контейнера, прежде чем подписывать его. Если в отгрузке несколько штук, учтите их все. Если вы обнаружите, что какой-либо из продуктов поврежден или отсутствует после получения, свяжитесь с нами в течение трех дней, чтобы решить этот вопрос.


«Я хочу вернуть деньги. Как мне это сделать?»

Ознакомьтесь с нашей Политикой возврата, а затем свяжитесь с нами, чтобы продолжить процесс.Дайте нам знать, если у вас есть какие-либо вопросы.


«Можете ли вы гарантировать цены и доступность?»

Хотя мы пытаемся указать и предоставить вам самую последнюю информацию о ценах, мы оставляем за собой право вносить изменения. Кроме того, мы не можем гарантировать, что у нас всегда будет товар на складе, но мы делаем все возможное, чтобы удовлетворить ваши потребности. Если у вас есть вопросы относительно цен или доступности, не стесняйтесь спрашивать.


«Не могли бы вы объяснить, откуда вы взяли« прейскурантную цену », пожалуйста?»

Наша «прейскурантная цена» представляет собой полную розничную цену, предложенную поставщиком или производителем, цену, оцененную на основе сопоставимых товаров, предлагаемых в другом месте на рынке, прежнюю цену, по которой товар был предложен Spectra Services, или цену, оцененную в соответствии с с отраслевыми стандартами.Обратите внимание, что мы делаем все возможное, чтобы предоставлять точные прейскурантные цены, которые могут варьироваться в зависимости от географического положения.

SBS-300 Набор для самостоятельной балансировки – мягкий подшипник

КОМПЛЕКТ подвески мягкого подшипника – балансировочный станок DIY

КОМПЛЕКТ подвески с мягкими подшипниками для балансировочного станка своими руками. SBS-300 позволяет изготавливать очень точные балансировочные станки универсального назначения с небольшими вложениями.

Кроме того, это ключевые элементы для динамического балансировочного станка, и с загружаемыми техническими чертежами вы готовы построить свой балансировочный станок своими руками.

Сердце машины

SBS-300 – это модуль балансировки мягких подшипников, который позволяет ротору свободно перемещаться только по одной оси, поэтому все элементы были спроектированы так, чтобы минимизировать механические потери , чтобы максимизировать чувствительность, как если бы ротор был подвешен в воздухе .

Уметь выполнять динамическую балансировку ниже рабочей скорости без ущерба для точности и качества . Кроме того, балансировка с подвеской с мягкими подшипниками выполняется на более высоких частотах, чем резонансная частота подвески.

Совместим со стандартными акселерометрами

Система подвески с мягкими подшипниками позволяет ротору вращаться вокруг своего центра тяжести, а не геометрического центра. Между тем, смещение составляет , измеренное акселерометрами , которые вы закрепили в резьбовом отверстии 1/4 – 28 NF SBS-300

.

Характеристики

SBS-300 может выдерживать до 300 кг (150 кг каждая опора), а допускает диаметр вала до 152 мм (6 дюймов) .Он также имеет подъемный винт для регулировки положения в случае, если опоры ротора имеют разные диаметры до 25,4 мм (1 дюйм), и поворотное движение для автоматического выравнивания и предотвращения деформации на поверхности качения вала. В дополнение к этим функциям, балансируйте вал с подшипниками с помощью входящего в комплект V-образного блока.

Преимущества сборки балансировочного станка своими руками

-Сэкономьте до 70% по сравнению с такой же балансировочной машиной.

-Избегайте высоких затрат на доставку и снижайте таможенные сборы.

-Измените размеры машины в соответствии с требованиями к занимаемому пространству

-Обновлен старый динамический балансировочный станок. (спросите наших экспертов о возможностях).

Купить A&D Weighing BM-300, Аналитические весы серии BM, емкость 320 г

Грузоподъемность 320 г
Минимальное значение веса 0.1 мг
Воспроизводимость (стандартное отклонение) 0,2 мг
Линейность ± 0,3 мг
Время стабилизации (установлено на FAST) Прибл. 3,5 сек.
Дрейф чувствительности (от 10 ° C до 30 ° C) ± 2 ppm / ° C (когда автоматическая калибровка не используется)
Рабочая температура от 5 ° C до 40 ° C (от 41 ° F до 104 ° F), относительная влажность 85% или менее (без конденсации)
Частота обновления дисплея 5 раз в секунду или 10 раз в секунду
Единицы измерения (Дисплей режим) г, mg, oz, ozt, ct, momme, dwt, GN, tael, tola, messghal, штук (режим счета),% (режим процента), удельный вес
Режим счета Минимальная масса единицы = 0. 1 мг / Количество образцов = 10, 25, 50 или 100 штук
Процентный режим Минимум 100% исх. масса = 10,0 мг / минимум 100% отображение = 0,01%, 0,1%, 1% (зависит от сохраненной контрольной массы)
Внутренняя память 200 наборов данных взвешивания / 100 наборов с датой и временем / 50 наборов данных калибровки
Внешний регистратор данных Сохранение до 5000 результатов взвешивания с указанием даты и времени в соответствии с AD-1688 (стандарт)
Вывод данных Соответствие стандартам GLP / GMP / GCP / ISO.Выходные данные: производитель весов, модель, серийный номер, идентификационный номер весов, данные, время калибровки, использованная масса и место для подписи.
Стандартный интерфейс RS-232C, Quick USB, внешний ключ для дополнительного ножного переключателя (SW: 128)
Внутренняя калибровка Внутренняя калибровка с приводом от двигателя
Внешняя калибровочные массы (г) 300, 200, 100, 50
Срок службы стержня электрода ионизатора Прибл. 10 000 часов непрерывного использования. (Заменяется пользователем)
Диаметр чашки весов 90 мм
Потребляемая мощность Прибл. 30 ВА (питание от адаптера переменного тока)
Внешние размеры / вес 259 (Ш) x 466 (Г) x 326 (В) мм / прибл. 10 кг

Горизонтальный балансировочный станок H-IHB 300

Промышленный балансировочный станок разработан таким образом, чтобы сделать вашу работу простой и безопасной.

Он может проверять дисбаланс на четырех уровнях.

Промышленный станок для балансировки валов может производить точные и чувствительные измерения благодаря мягкому подшипнику без необходимости калибровки.

Промышленный станок для балансировки валов с высотой счетчика 5 метров и креплениями может выполнять процесс балансировки валов транспортных средств как в общественном, так и в коммерческом транспорте.

Эта машина также позволяет статическую балансировку вентиляторов, маховиков, шестерен, шкивов и т. Д.

Программа балансировки

работает с лицензионной программой Windows Balans или операционной системой Windows.

Процесс обучения и установки оборудования, предоставленного нашим персоналом, завершается выдачей сертификата.

Калибровка станка производится в нашей компании, и сертификат калибровки предоставляется вместе с машиной. Все наши машины имеют сертификат CE.

Можно добавить шкаф защиты, соответствующий стандартам ISO 7475.

Технические характеристики
Макс.вес ротора 300 кг
Максимальный диаметр ротора 600 мм
Мин. Диаметр вала 9 мм
Максимальный диаметр вала 140 мм
Мощность двигателя 4 кВт переменного тока
Тип привода 4 кВт Faz ABB
Привод (вал) корма
Длина кровати / дополнительная кровать 5000
Макс.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
