3е184 станок круглошлифовальный бесцентровый (бесцентровошлифовальный). Паспорт, схемы, характеристики, описание
Сведения о производителе бесцентрового круглошлифовального универсального станка 3Е184
Производитель бесцентрового круглошлифовального станка 3Е184 – Витебский станкостроительный завод Вистан, основанный в 1914 году.
В 1960 году решением правительства было принято решение о выпуске бесцентровошлифовальных станков универсальных и специальных.
Витебский станкостроительный завод «Вистан» одно из ведущих предприятий по производству круглошлифовальных, центровых и бесцентровых станков, зубообрабатывающих, обрабатывающих центров с ЧПУ, токарных, специальных, мини, деревообрабатывающих станков.
Продукция Витебского станкостроительного завода Вистан
- 3А184 – станок круглошлифовальный бесцентровый, Ø 80
- 3Д180 – станок круглошлифовальный бесцентровый, Ø 1..12
- 3Е180В – станок круглошлифовальный бесцентровый, Ø 10
- 3Е183 – станок круглошлифовальный бесцентровый, Ø 40
- 3Е184 – станок круглошлифовальный бесцентровый, Ø 80
- 3Е185 – станок круглошлифовальный бесцентровый, Ø 160 х 550
- 3М182 – станок круглошлифовальный бесцентровый, Ø 25
- 3М184 – станок круглошлифовальный бесцентровый, Ø 80
- 16ВТ20п – станок токарно-винторезный, Ø 500
- 371, 371М-1 – станок плоскошлифовальный с горизонтальным шпинделем, 600 х 200 х 250
- 2206ВМФ4 – станок сверлильно-фрезерно-расточной горизонтальный с ЧПУ и АСИ, 630 х 800
- 3184 – станок круглошлифовальный бесцентровый, Ø 75
- ВСН-12 – станок резьбонарезной настольный, М3.
- ВСН-350 – станок зубофрезерный для цилиндрических колес полуавтомат, Ø 500
- ВСН-613 – станок шлицефрезерный полуавтомат, Ø 230 х 710
- ВСН-620 – станок шлицефрезерный полуавтомат, Ø 300 х 1000
- ВСТ-028 – станок токарно-винторезный настольный, Ø 200
3Е184 станок круглошлифовальный бесцентровый. Назначение и область применения
Станок бесцентровошлифовальный 3Е184 предназначен для шлифования тел вращения с диаметром заготовок от 4 до 80 мм при обработке на проход и при обработке врезанием. Допускаемый диаметр устанавливаемого изделия на полуавтоматах 3Е184В и 3Е184А до 125 мм.
Полуавтомат 3Е184 обеспечивает автоматические циклы:
- врезного шлифования с функциональной подачей;
- правки шлифовального круга;
- компенсации размера обрабатываемой детали;
- компенсации положения алмаза относительно образующей шлифовального круга.
Для осуществления врезного шлифования на полуавтомате предусмотрена установка загрузочного манипулятора УЗ1-588, налаженного на загрузку деталей диаметром 27—40 и длиной до 245 мм.
Для загрузки деталей разнообразной конфигурации, диаметры и длины которых отличны от указанных в паспорте полуавтомата, конкретное загрузочное устройство и наладки завод изготовляет по особому заказу.
Полуавтоматы 3Е184 позволяют:
- производить шлифование со скоростью до 60 м/с
- обрабатывать детали диаметром в 1,6 раза больше, чем предусмотрено ГОСТ 2898—84;
- имеют увеличенный диаметр опорных шеек шпинделей
- портальное расположение ведущего круга, что значительно повышает жесткость шпинделей.
Применение гидростатических опор шпинделей повышает точность обработки полуавтомата 3Е184А.
Полуавтоматы обладают следующими преимуществами перед базисным станком 3М184:
- увеличена высота кругов в 1,6 раза;
- повышена мощность привода шлифовального круга в 3 раза;
- увеличена скорость продольного перемещения механизмов правки шлифовального и ведущего кругов в 2 раза
- увеличение угла поворота бабки ведущего круга в 1,6 раза;
- автоматические циклы правки шлифовального круга и подналадки цикла работы шлифовальной бабки;
- очистка СОЖ магнитным сепаратором и т. д.
д.Бабка шлифовального круга и бабка ведущего круга подвижны. Суппорт и опорный нож неподвижны. Бабку ведущего круга можно установить в горизонтальной плоскости под углом ±30°, а наибольший угол наклона оси ведущего круга в вертикальной плоскости ±8°. Шлифовальная бабка установлена на роликовых направляющих со стальными закаленными планками. Боковые направляющие также роликовые. Бабка ведущего круга установлена на направляющих скольжения.
Класс точности станков по ГОСТ 8—82Е: мод. 3Е184В — В; мод. 3Е184А — А.
Принцип работы и особенности конструкции станка
Шлифование со сквозной подачей (напроход)
Для работы этим методом ось ведущего круга устанавливают в вертикальной плоскости относительно оси шлифовального круга под углом α до 4° (рис. 58, б).
В процессе шлифования оси обоих кругов и нож неподвижны. По мере износа кругов их перемещают относительно друг друга на величину износа.
Материал ведущего круга вследствие высокого коэффициента трения обеспечивает хорошее сцепление ведущего круга со шлифуемой заготовкой.
Поэтому установленный под углом α и вращающийся с окружной скоростью v ведущий круг сообщает заготовке круговую подачу с окружной скоростью vо=v cosα м/мин (рис. 58, б) и продольную подачу со скоростью vп=v sinα м/мин.
Действительная окружная скорость v′о под влиянием дополнительного вращения заготовки шлифовальным кругом несколько больше теоретической vо: v′о=(1,02..1,07) vо (в зависимости от угла α).
Процесс шлифования может быть непрерывным, поэтому бесцентрово-шлифовальные станки удобно использовать в поточных и автоматических линиях.
Шлифование с поперечной подачей (на врезание)
Этим методом пользуются при шлифовании заготовок с фасонным, коническим или иным, отличным от цилиндрического профилем, а также при шлифовании цилиндрических заготовок с буртом или какой-либо выступающей частью, диаметр которой больше диаметра шлифуемой поверхности.
При работе методом врезания оси кругов располагают горизонтально, заготовку помещают между ножом и ведущим кругом.
Шлифование поверхности ведется одновременно по всей длине за счет поперечной подачи шлифовального (или в некоторых станках ведущего) круга. В конце поперечной подачи изделие имеет заданный размер.
Профиль обоих кругов правится в соответствии с профилем шлифуемой заготовки. Длина обрабатываемой поверхности не может быть больше ширины шлифовального круга.
Шлифование со сквозной подачей до упора. Этим методом пользуются для шлифования цилиндрических поверхностей заготовок с буртом или конических поверхностей. Осевое перемещение заготовки ограничивается упором, который после окончания обработки выталкивает ее.
Шлифование продвижным методом
Характерной особенностью этого метода является движение опорного ножа вместе с заготовкой в процессе ее обработки. Для перемещения ножа используют специальное приспособление, которое устанавливают на опорный мостик 4 (рис. 59, г).
Этот метод применяют вместо шлифования со сквозной подачей до упора, когда продольную подачу и отвод изделия удобней осуществлять с помощью опорного ножа.
Модификации станков бесцентрового шлифования серии 3е184
- 3е184В – станок круглошлифовальный бесцентровый полуавтомат высокой точности
- 3е184А – станок круглошлифовальный бесцентровый полуавтомат особо высокой точности
- 3е184ШВ – (ВСА-184KNC) – станок круглошлифовальный бесцентровый с программируемым контроллером
- 3е184ВМ – (ВСА-184NC) – станок круглошлифовальный бесцентровый с программируемым контроллером
- 3е184АМ – (ВСА-184NC) – станок круглошлифовальный бесцентровый с программируемым контроллером
Предшествующие модели серии 3184:
- 3184 – первая модель серии
- 3А184, 3А184П – ориенитировочно 1970 год
3е184 Габарит рабочего пространства станка, посадочные и присоединительные базы
Габарит рабочего пространства шлифовального станка 3е184
Габарит рабочего пространства шлифовального станка 3е184.
Смотреть в увеличенном масштабе

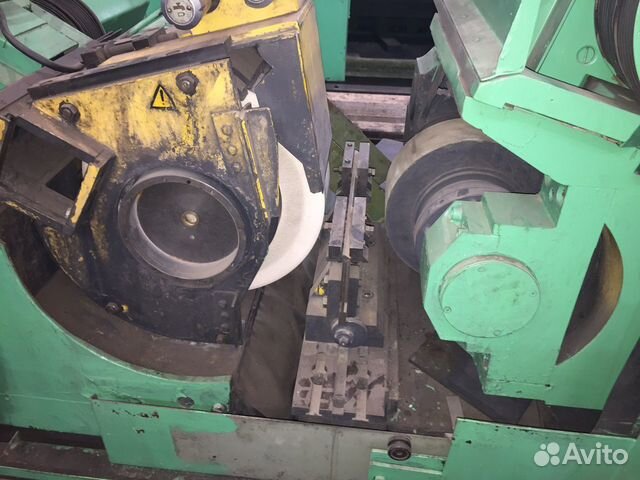

Абразивные круги и планшайба бесцентрового станка 3е184
Абразивные круги и планшайба бесцентрового станка 3е184. Смотреть в увеличенном масштабе

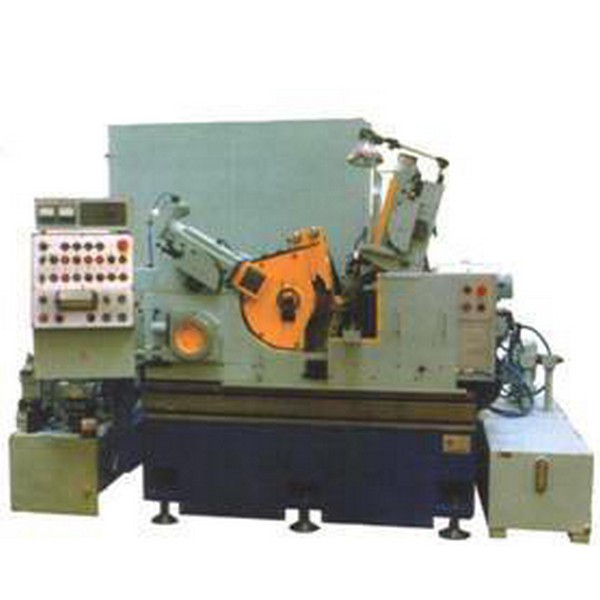

3е184 Общий вид круглошлифовального бесцентрового станка

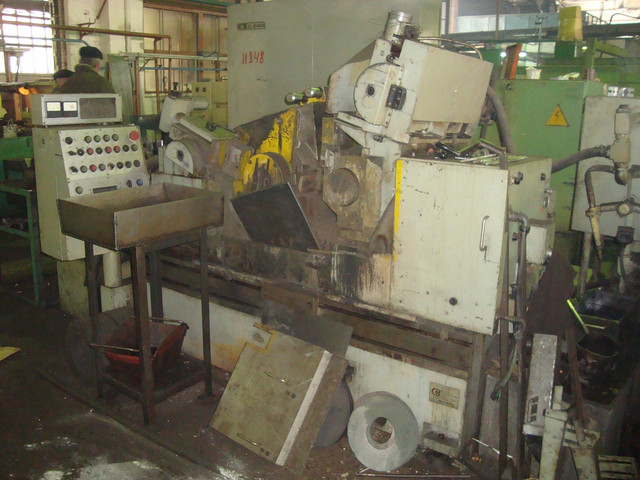

Фото круглошлифовального бесцентрового станка 3е184
Фото круглошлифовального бесцентрового станка 3е184. Смотреть в увеличенном масштабе
Фото круглошлифовального бесцентрового станка 3е184
Фото круглошлифовального бесцентрового станка 3е184
Расположение основных узлов бесцентрово-шлифовального станка 3е184
Расположение основных узлов бесцентрово-шлифовального станка 3е184
Расположение основных узлов бесцентрово-шлифовального станка 3е184. Смотреть в увеличенном масштабе
Кинематическая схема круглошлифовального станка 3е184
Кинематическая схема круглошлифовального станка 3е184
Схема кинематическая круглошлифовального станка 3е184.
Смотреть в увеличенном масштабе
Вращательное движение шпиндель шлифовального круга получает от электродвигателя Ml, установленного отдельно от станка на плите через клиноременные передачи 315/200 и 180/200. Частоты вращения шпинделя шлифовального (режущего) круга соответственно будут n1 = 2292 и n2=1337 об/мин.
При шлифовальном круге диаметром 500 мм скорость резания при n1 = 2292 об/мин равна 60 м/с, а при n2=1337 об/мин — 35 м/с. По мере износа круга скорость резания уменьшается.
Вращение ведущего круга
Электродвигателем М2 постоянного тока через ременную передачу 90/90 и червячную передачу 2/25 осуществляют бесступенчатое регулирование частоты вращения шпинделя ведущего круга от 12 до 150 об/мин при шлифовании и до 300 об/мин, при правке ведущего круга. Перемещение бабки ведущего круга осуществляют вручную через зубчатую передачу 18/45 и ходовой винт с шагом р = 3 мм.
Шлифовальную бабку можно перемещать вручную и автоматически. Ручное перемещение осуществляют вращением маховичка А через червячную передачу 1/80.
В ступице червячного колеса нарезана резьба с шагом p1 = 10 мм. За один оборот рукоятки бабка переместится на 1 (1/80) 10 = 0, 125 мм. Вместе с маховичком А вращается храповое колесо z = 110. При повороте храпового колеса на один зуб бабка перемещается на 0, 001 мм.
Автоматическое перемещение шлифовальной бабки осуществляют от гидроцилиндра через рейку z = 23, зубчатый сектор и храповое колесо z=110. Подача при повороте храпового колеса на один зуб равна 0, 001 мм. Работа и ускоренные перемещения осуществляются от гидроцилиндров 3 и 4 роликом 2 и клином 1.
Ускоренный подвод и отвод шлифовальной бабки осуществляют электродвигателем М5 посредством зубчатой передачи 22/56, червячной передачи 1/80 и ходового винта с шагом р = 10 мм. Скорость перемещения равна 74 мм/мин. Наибольшее установочное перемещение шлифовального (режущего) круга 140 мм, а бабки ведущего круга 150 мм.
Правка шлифовальных кругов
Привод продольных кареток правящих инструментов осуществляют электродвигателем М3 и М4 постоянного тока через зубчатые передачи 26/130 и ходовый винт с шагом р2= 2 мм.
Наибольшая скорость перемещения алмаза в продольном направлении 600 мм/мин, а наименьшая 30 мм/мин. Алмаз (алмазно-металлический карандаш) перемещают в радиальном направлении вручную винтами с шагом р3= 1, 5 мм через храповое колесо z=150.
Механизм врезного шлифования
Шток гидроцилиндра 3 является продолжением ходового винта бабки шлифовального круга. В штоке предусмотрен паз, через который проходит клин 1, закрепленный на штоке гидроцилиндра 4. Клин предназначен для сообщения бабке шлифовального круга рабочей подачи от 0 до 5 мм/мин (копиры сменные). Гидроцилиндр 3 обеспечивает ускоренное перемещение бабки до 40 мм/мин.
Гидравлическая схема круглошлифовального станка 3е184
Гидравлическая схема круглошлифовального станка 3е184
Гидравлическая схема круглошлифовального станка 3е184. Смотреть в увеличенном масштабе
Гидравлическое оборудование полуавтомата (рис. 59) обеспечивает:
- загрузку заготовок манипулятором в зону шлифования и выгрузку изготовленных деталей;
- цикл врезной подачи шлифовальной бабки, состоящий из быстрого подвода, рабочей подачи и отвода ее;
- подналадку шлифовальной бабки;
- смазывание подшипников шпинделя шлифовального круга от насоса.
Нажатием кнопки «Гидропривод» на пульте управления включается сдвоенный пластинчатый насос, обозначенный на схеме НП1. Потоки масла через фильтры Ф1 и Ф2 по магистралям 1 и 1″ направляются в гидравлическую систему полуавтомата. Давление масла регулируют гидроклапанами давления КД1 и КД2, а визуально контролируют по манометру МН1, включаемому золотником Р6.
Нажатием кнопки «Пуск цикла» включается электромагнит Э1 гидрораспределителя Р2. Происходит подъем заготовки из зоны загрузки гидроцилиндром вертикального перемещения Ц5. В конце подъема срабатывает выключатель 2KB, который дает команду на включение электромагнита Э2 гидрораспределителя Р1. Происходит перенос заготовки к зоне шлифования гидроцилиндром горизонтального перемещения Ц4. В конце хода срабатывает выключатель ЭКВ, который дает команду на отключение электромагнита Э1 гидрораспределителя Р2. Происходит опускание заготовки на нож.
В конце опускания срабатывает выключатель 1KB, который подает команду на включение электромагнита Э4 гидрораспределителя Р4.
Происходит быстрый подвод шлифовальной бабки. Перед контактом копира с роликом поршень гидроцилиндра Ц1 перекрывает основное отверстие слива из штоковой полости гидроцилиндра. При этом масло поступает на слив только через тормозной игольчатый дроссель. Скорость перемещения шлифовальной бабки уменьшается и ролик плавно ложится на копир. В момент его контакта с копиром срабатывает гидроклапан последовательности КДП1 с обратным гидроклапаном и переместит золотник гидрораспределителя РЗ в положение рабочей подачи. Поршень гидроцилиндра рабочей подачи Ц2 будет перемещаться со скоростью регулятора потока РП1, настроенного на рабочую подачу бабки.
В конце хода копира срабатывает выключатель 6КВ, который установит реле времени РВ1 контроля выхаживания. По окончании выхаживания РВ1 отключает электромагнит Э4 гидрораспределителя Р4. Происходят быстрый отвод шлифовальной бабки и возврат копира подачи в исходное положение. Срабатывает выключатель 5КВ, который даёт команду на включение электромагнита Э1 распределителя Р2.
Подналадка шлифовальной бабки. Нажатием кнопки «Подналадка» включается электромагнит Э3 гидрораспределителя Р5. Подналадку осуществляют гидроцилиндром ЦЗ шлифовальной бабки. По окончании подналадки реле времени отключает электромагнит ЭЗ. При этом происходит возврат поршня гидроцилиндра ЦЗ подналадки в исходное положение.
Цифрами 1… 17 обозначены трубопроводы; ДР1…ДР4 — гидродроссель; КО1 и КО2 — обратные гидроклапаны. Объем масляного резервуара v = 150 л; Ф4 — фильтр заливочный; ФЗ — фильтр воздушный.
Смазывание подшипников шпинделя шлифовального круга (рис.
60). Вместимость масляного резервуара для смазывания v=125 л.
Масло к подшипникам шпинделя подает шестеренный насос НШ1 (N=0, 25 кВт, n = 1500 об/мин) с расходом масла Q = 8 л/мин и давлением р=0, 5 мПа. Затем масло через фильтр Ф1, теплообменник AT1, магистраль 1С, подшипники шпинделя круга попадает на слив по магистрали 2С через РПК1 реле потока, которое контролирует циркуляцию масла в системе смазывания. Масло, поступая в ковш, опускает его, и верхний рычаг замыкает электрическую цепь, включая электродвигатель привода. шлифовального круга.
Установочный чертеж круглошлифовального станка 3е184
Установочный чертеж круглошлифовального станка 3е184
Установочный чертеж круглошлифовального станка 3е184. Смотреть в увеличенном масштабе
Читайте также: Справочник заводов производителей шлифовальных станков
3е184 станок круглошлифовальный бесцентровый (бесцентровошлифовальный). Видеоролик.
youtube.com/embed/dt7uzXiIdVY” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Технические характеристики станка 3е184
| Наименование параметра | 3184 | 3М184 | 3Е184В |
|---|---|---|---|
| Основные параметры | |||
| Класс точности по ГОСТ 8-82 | В | В,А | |
| Наибольший диаметр обрабатываемой заготовки, мм | 3..75 | 3..80 | 4..80 |
| Наименьший диаметр рекомендуемый при врезном шлифовании | 10 | ||
| Наибольшая длина обрабатываемых изделий (ограничивается жесткостью и устойчивостью изделий) при сквозном шлифовании, мм | 250 | 245 | |
| Наибольшая длина обрабатываемых изделий (ограничивается жесткостью и устойчивостью изделий) при врезном шлифовании, мм | 150 | 145 | 156. .245 |
| Наибольшая длина обрабатываемых изделий в нормальном приспособлении, мм | 220 | ||
| Наибольшая длина прутка в специальном приспособлении, мм | 1000 | 1000 | |
| Высота от основания станка до оси кругов, мм | 1120 | 1060 | 1060 |
| Высота от зеркала мостика до оси кругов (высота центров), мм | 235 | 250 | |
| Шлифовальный круг | |||
| Тип шлифовального круга по ГОСТ 2424-83 | ПП | ПП | ПП |
| Наружный диаметр наименьший/ наибольший, мм | 400..500 | 400..500 | 390..500 |
| Высота (ширина) круга наименьшая/ наибольшая, мм | 150..200 | 150 | 160..250 |
| Диаметр отверстия, мм | 305 | 203 | 305 |
| Число оборотов в минуту | 1370. .1910 | 1370 | 1337, 2293 |
| наименьшая и наибольшая окружная скорость (скорость шлифования), м/сек | 35..50 | 35..50 | 35..60 |
| Ведущий круг | |||
| Тип шлифовального круга по ГОСТ 2424-83 | ПП | ПП | ПП |
| Наружный диаметр наименьший/ наибольший, мм | 260..300 | 300..350 | 295..350 |
| Наибольшая высота (ширина) наименьшая/ наибольшая, мм | 150..200 | 150 | 160..250 |
| Диаметр отверстия, мм | 127 | 203 | 203 |
| Бабка шлифовального круга | |||
| Размер конца шпинделя шлифовального круга по ГОСТ 2323—67, мм | 80 | Ø 125 х 125 | |
| Наибольшее установочное перемещение при снятых кругах, мм | 105 | 130 | 140 |
| Наибольшее ускоренное перемещение при врезном шлифовании, мм | 20 | 70 | |
| Рабочее перемещение на одно деление лимба механизма подачи, мм | 0,001 | 0,001 | |
| Рабочее перемещение на один оборот лимба механизма подачи, мм | 0,08 | 0,125 | |
| Рабочее перемещение толчковой подачи, мм | 0,001 | 0,001 | |
| Наибольшее рабочее перемещение механизмом врезания, мм | 5 | ||
| Скорость подачи при врезном шлифовании, мм/мин | 10 | 0,1. .30 | |
| Бабка ведущего круга | |||
| Перемещение наибольшее при снятых кругах, мм | 300 | 150 | |
| Перемещение на одно деление лимба винта подачи, мм | 0,05 | 0,02 | |
| Перемещение на один оборот лимба винта подачи, мм | 6 | 1,5 | |
| Наибольший угол наклона в вертикальной плоскости, град | -2 +4° | ±5° | ±8° |
| Наибольший угол наклона в горизонтальной плоскости, мин | ±30° | ±30° | |
| Число оборотов в минуту при работе (бесступенчатое регулирование) | 10..130 | 11..150 | 12..150 |
| Число оборотов в минуту при правке | 290 | 300 | |
| Механизм правки шлифовального круга | |||
| Наибольшее поперечное перемещение алмаза, мм | 65 | ||
| Поперечное перемещение алмаза на одно деление лимба, мм | 0,01 | 0,01 | |
| Поперечное перемещение алмаза на один оборот лимба, мм | 1,5 | 1,5 | |
| Скорость перемещения алмаза в продольном направлении наибольшая, мм/мин | 30. .250 | 30..600 | |
| Наибольший угол разворота копира, град | ±2° | ±5° | |
| Привод, габарит и масса станка | |||
| Род тока питающей сети | Переменный трехфазный, 380 В, частота тока 50 Гц | Переменный трехфазный, 380 В, частота тока 50 Гц | Переменный трехфазный, 380 В, частота тока 50 Гц |
| Напряжение электроприводов, в | 380 | 380 | 380 |
| Напряжение цепей управления, в | 110 | 110 | 110 |
| Напряжение цепей местного освещения, В | 36 | 36 | 24 |
| Напряжение сигнализации, В | 5,5 | 5,5 | 22 |
| Напряжение постоянного тока, В | 110 | 110 | 24 |
| Количество электродвигателей на станке | 11 | 12 | |
| Электродвигатель привода шлифовального круга, кВт (об/мин) | 15 | 30 (1500) | |
| Электродвигатель привода ведущего круга – тип | ПБСТ-22-В | ||
| Электродвигатель привода ведущего круга, кВт (об/мин) | 0,85 (2200) | 2,0 (3150) | |
| Электродвигатель привода электромашинного усилителя – тип | ЭМУ-12А | ||
| Электродвигатель привода электромашинного усилителя, кВт (об/мин) | 1,2 (2900) | ||
| Электродвигатель привода гидронасоса, кВт (об/мин) | 1,1 (1400) | 2,2 (1000) | |
| Электродвигатель насоса смазки подшипников шпинделя шлифовального круга, кВт (об/мин) | 0,25 | 1,5 (1500) | |
| Электродвигатель насоса смазки подшипников шпинделя ведущего круга, кВт (об/мин) | 0,12 | 1,5 (1500) | |
| Электродвигатель привода насоса охлаждения, кВт (об/мин) | 0,6 | ||
| Электродвигатель привода магнитного сепаратора, кВт (об/мин) | 0,12 | 0,09 (1500) | |
| Электродвигатель привода правки шлифовального круга, кВт (об/мин) | 0,09 | 0,09 (1500) | |
| Электродвигатель привода правки ведущего круга, кВт (об/мин) | 0,09 | 0,09 (1500) | |
| Электродвигатель привода ускоренного перемещения шлифовальной бабки, кВт (об/мин) | 0,25 (1400) | 0,25 (1500) | |
| Суммарная мощность электродвигателей, кВт | 17,48 | 18,47 | 38,24 |
| Габаритные размеры и масса станка | |||
| Габарит станка (длина X ширина X высота), мм | 2030 х 1900 х 1600 | 2945 х 1885 х 2120 | 3650 х 2420 х |
| Масса станка с приставным оборудованием, кг | 4300 | 6850 | 6990 |
- Альперович Т. А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
- Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
- Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
- Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
- Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
- Куликов С.И. Хонингование, 1973
- Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
- Лоскутов В.В. Шлифовальные станки, 1988
- Лурье Г.Б. Шлифовальные станки и их наладка,1972
- Лурье Г.Б. Устройство шлифовальных станков,1983
- Меницкий И.Д. Универсально-заточные станки ,1968
- Муцянко В.И. Братчиков А. Я. Бесцентровое шлифование, 1986
- Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
- Наерман Е.С. Справочник молодого шлифовщика, 1991.
- Попов С.А. Шлифовальные работы, 1987
- Терган В.С. Шлифование на круглошлифовальных станках, 1972
- Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965
Список литературы:
А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
Я. Бесцентровое шлифование, 1986Связанные ссылки. Дополнительная информация
Бесцентрошлифовальные станки 3Е184 в Москве
- Главная
- Продажа
- Шлифовальные станки
- Бесцентрошлифовальный станок 3Е184
Вы можете очень быстро сравнить цены бесцентрошлифовального станка 3Е184 и подобрать оптимальные варианты из более чем 13498 предложений
Реклама
Электромагнитный листогибочный станок EB 1000х1,6
Рабочая длина 1000 мм.
Рабочая толщина 1,6 мм. Угол гибки 135°. Масса нетто 142 кг.
Подробное описание и цена >>>
Реклама
Ленточнопильный станок STALEX BS-128 HDR
Ленточнопильный станок STALEX BS-128 HDR — предназначен для пиления заготовок под различными углами на небольшом производстве, в вспомогательных участках, а также в бытовом использовании и в…
Подробное описание и цена >>>
Реклама
Ручной вальцовочный станок BP1250
Диаметр верхнего вала 70 мм. Наибольшая длина вальцевания 1250 мм. Максимальная толщина листа, (при вальцевании на максимальную длину) 1,75 мм
Подробное описание и цена >>>
бесцентрошлифовальный станок 3Е184
Состояние: Б/У Год выпуска: 1991
купим бесцентрошлифовальный станок 3Е184 [email protected]
21.
07.2019
Москва (Россия)
Бесцентрошлифовальный станок 3е184 или 3м184
Состояние: Б/У Год выпуска: 1970
Купим быстро, бесцентрошлифовальный станок 3е184 (3м184) или импортный аналог, комплектный в рабочем состоянии, также рассмотрим вариант под восстановление с хорошей механикой. После капремонта или…
22.11.2021 Москва (Россия)
бесцентрошлифовальный станок 3Е184
Состояние: Б/У Год выпуска: 1980
Куплю станок в России Звоните на вотсап +79197275377 или пишите на почту [email protected]
24.02.2020 Москва (Россия)
Бесцентрошлифовальный станок MIKROSA SASL 125×250
Состояние: Б/У
Продам бесцентрошлифовальный станок MIKROSA SASL 125×250
Состояние: отличное
Комплектность: полностью комплектный
Дополнительная информация по запросу.
20.09.2012 Москва (Россия)
бесцентрошлифовальный станок 3е185,3м185,3м184
Состояние: Б/У Год выпуска: 1985
бу бесцентрошлифовальный станок:3е185 1985г.в.3м185 1982г.в.3м184 1976г.в.
14.03.2020 Москва (Россия)
Бесцентрошлифовальный станок 3е180 или 3м180
Состояние: Б/У Год выпуска: 1970
Купим быстро, бесцентрошлифовальный станок 3е180 (3м180) или импортный аналог, комплектный в рабочем состоянии, также рассмотрим вариант под восстановление с хорошей механикой. После капремонта или…
22.11.2021 Москва (Россия)
Бесцентрошлифовальный станок 3е182 или 3м182
Состояние: Б/У Год выпуска: 1970
Купим быстро, бесцентрошлифовальный станок 3е182 (3м182) или импортный аналог, комплектный в рабочем состоянии, также рассмотрим вариант под восстановление с хорошей механикой.
После капремонта или…
22.11.2021 Москва (Россия)
Бесцентрошлифовальный станок 3е183 или 3м183
Состояние: Б/У Год выпуска: 1970
Купим быстро, бесцентрошлифовальный станок 3е183 (3м183) или импортный аналог, комплектный в рабочем состоянии, также рассмотрим вариант под восстановление с хорошей механикой. После капремонта или…
22.11.2021 Москва (Россия)
бесцентрошлифовальный станок SASL 125 или аналог
Состояние: Б/У Год выпуска: 1970
Купим быстро, бесцентрошлифовальный станок SASL, комплектный в рабочем состоянии, также рассмотрим вариант под восстановление с хорошей механикой. После капремонта или новый не нужен. Любая форма…
22.11.2021 Москва (Россия)
Бесцентрошлифовальный станок Gecam 128DL
Состояние: Б/У Год выпуска: 1980
Бесцентрошлифовальный станок Gecam 128DLОБОРУДОВАНИЕ НАХОДИТСЯ В МОСКВЕПОЗВОНИТЕ НАМ СЕЙЧАС! ОТВЕТИМ – СРАЗУ!ПРОВЕРКА НА РАБОТОСПОСОБНОСТЬ – НА МЕСТЕ!__________________________________________-.
..
14.09.2022 Москва (Россия)
220 000
Бесцентрошлифовальный станок SASL 125\1A
Состояние: Б/У Год выпуска: 1982 Производитель: Германия
Продам Бесцентрошлифовальный станок SASL 125\1A комплектный дополнительная информация по телефону
08.03.2023 Москва (Россия)
Бесцентрошлифовальный станок 3м184
Состояние: Б/У Год выпуска: 1983
Бесцентровошлифовальный станок 3м184Комплектность станка на фото.Станок стоит на штатном месте, без работы с 2018 года.В наличии 2шт. Демонтированы.Цена за шт с погрузкой.Осмотр: Смоленская…
22.11.2021 Москва (Россия)
350 000
Станок бесцентрошлифовальный
Состояние: Б/У
Куплю бесцентрошлифовальный станок , CINCINNATI – Тулмаш
28.
10.2015
Москва (Россия)
Бесцентрошлифовальные 3е180, 3м180, 3е184, 3м184, 3м182
Состояние: Б/У Год выпуска: 1980
Купим на постоянной основе, быстро, бесцентрошлифовальные станки 3е180, 3м180, 3е184, 3м184, 3м182, SASL 125/1A, комплектные в рабочем состоянии. Любая форма оплаты, деньги выделены. От Вас цена,…
22.11.2021 Москва (Россия)
Станки и КПО в Москве и области
Состояние: Б/У
Компания «Мир Станков» – занимается поставкой металлообрабатывающих станков б/у и КПО Оказываем услуги по поиску станков предприятиям, компаниям и частным лицам. Наш девиз: вам нужен станок —…
06.03.2023 Москва (Россия)
Станки и прессовое оборудование бу
Состояние: Б/У Год выпуска: 1989
Станки и кпо с разных городов России.
Подробности – по запросу.163 190 т.р.165 310 т.р.278 90 т.р.654 380 т.р.675 100 т.р.676 100 т.р.1512 390 т.р.1516 330 т.р.1532 2500 т.р.1541 710 т.р.1658 19000…
16.10.2018 Москва (Россия)
180 000
Плоскошлифовальный станок 3б722
Состояние: Б/У Год выпуска: 3000
Плоскошлифовальный станок 3Б722 Модель Плоскошлифовальный универсальный станок с горизонтальным шпинделем _________________________________________________________- Станок БЕЗ ЭКСПЛУАТАЦИИ, В…
29.09.2020 Москва (Россия)
250 000
Круглошлифовальный станок 3у131
Состояние: Б/У Год выпуска: 3000
Круглошлифовальный 3У131 станок(универсальный полуавтомат)_________________________________________________________- Станок в рабочем состоянии, подробности уточняйте по телефону.
