Мини фрезерный станок с ЧПУ

Здравствуйте, в этой статье я постараюсь показать подробно сборку этого станка, а также работу в программе по созданию текста и картинки для гравировки.
Кому лень читать, внизу статьи размещены видео от сборки станка до создания проекта для гравировки.

На почте получил вот такой не легенький ящичек)))

Все детали запакованы в пакетики, алюминиевые профиля обмотаны упаковочной стрейч пленкой.

Рассмотрел все детали, посмотрел видеоинструкцию по сборке, так как абсолютно никакого листика по сборке станка в коробке я не обнаружил.

Технические характеристики:
Ход по осям:
Y — 120 vv/
X — 100 мм.
Z — 45 мм.
Точность обработки: 0.1мм
Максимальная скорость перемещения: 600мм/мин
Мощность двигателя шпинделя: 80Wat (24V)
Подходящие фрезы в патрон с хвостовиком: 3.175 мм
Рама: Алюминиевый профиль 2020
Рабочий стол: Алюминиевый профиль 2080 шириной 150мм
ПО: grblcontrol и ARTCAM

Для сборки гравировального станка в комплектации получаем ключи шестигранники, а вот ключей под гайки нет.

Начинаем сборку с основы станка — рамы.

Рама собирается из алюминиевого Т-образного профиля 20 х 20 мм.

Профили рамы соединяются силуминовыми уголками и винтами M4 со специальными гайками.

Снизу рамы прикрутим резиновые ножки.

В этой конструкции станка движется не портал, а рабочий стол, который сейчас начну собирать.

В качестве столика отрезок алюминиевого профиля 180ж80х20 мм.

Креплю основу для установки направляющих оси «Y»

На переднюю пластину ставим фланец с подшипником (внутренний диаметр подшипника 8мм. )
На второй пластине с большим отверстием будет позже установлен шаговый мотор.

В комплектации получаем латунные гайки ( 6 шт. по 2 шт. на одну ось)
По идее, необходимо на одну ось ставить две гайки которые не крутятся относительно друг друга, между гайками пружина в давленом состоянии, такая конструкция позволит уменьшить люфт гайки на резьбе.

Латунная гайка на своем месте (пружину не ставил).

Пора установить рабочий стол на направляющие.
В качестве направляющих использованы металлические отшлифованные трубки на торцах которых нарезана внутри резьба.
Длина направляющей трубки 200 мм. в комплекте их 4 шт. одинакового размера. две штуки на ось «Y», и две «X», а на ось «Z» идут такого же диаметра ну короче по длине.

Крепим направляющие болтиками М4.

При установке стола смотрим чтобы большое отверстие на пластине стола было на той стороне где пластина с таким же отверстием на раме. (фото выше).

Собираем ось «X»

Крепим пластины под самый верх уголков рамы.
Алюминиевую пластину с большим отверстием ставим на леву сторону рамы.

На правую пластину крепим фланец с подшипником.

Собираем ось «Z»
Для сборки пластин берем четыре металлических уголка и восемь болтиков 4х10 и к ним простые гайки под ключ на 6-ть.

Сборка конструкции

Пластина с большим отверстием должна быть с левой стороны.

При сборке каркаса оси «X» смотрим чтобы большое отверстие было с левой стороны, а на правую ставим латунную гайку.

Каркас оси «X» будет ездить по направляющим.
Направляющие такие же, как и на ось «Y».

Сверху на фото показано где должны быть большие отверстия на пластинах каркаса.

Направляющие крепим на болты М4

Снизу каркаса прикручиваем фланец с подшипником, конечно его легче установить было когда каркас был у меня в руках.

Собираю каркас в котором будет закреплен мотор.
Для сборки каркаса необходимые:
— две пластины (они последние что остались)
— латунные стойки 3 шт. длиной 20 мм.
— болты 6 шт. М3.
— латунная гайка.

В качестве шпинделя получаем коллекторный мотор который будет запитан от блока питания 24V.6А
Мощность двигателя: 80Вт (24V)
Характеристики мотора:
Высота мотора: 66,3 мм
Диаметр мотора: 42,3 мм
Диаметр выходного вала: 5 мм
Длина выходного вала: 10 мм
Напряжение: 24 В
Ток: 2,5 A
Скорость: 21000 об / мин

Мотор закрепил на болтики М4. (берем короткие болтики, а то длинные упрутся в якорь мотора)).

Установил рамку с мотором на направляющие.

Практически металл уже собран, будем переходить к электронике.

Каждую ось в движение будет приводить шаговый мотор.

Характеристики шагового мотора:
— модель: 42h57HM-0504A-18
— шаг 0.9 градуса.
— размер: 42 мм * 42 мм * 47 мм (без длины вала)
— вес: 367 г
— осевая длина: 12 мм
— диаметр вала: 5 мм.

В комплекте получаем три алюминиевые сервомуфты для соединения мотора с резьбовым валом.

Муфты компенсируют несоосности, а также нагрузку при кручении (торсионную нагрузку).

Установлен мотор на оси «Y»

Как видно большое отверстие в пластине необходимое для прохождения муфты для увеличения хода по оси.

Установлен мотор на оси «Х»

Чтобы установить мотор на ось «Z» предварительно на мотор накручиваем резьбовые столбики.
Длина резьбового столбика 20 мм.

Электроника
Переходим к установке контроллера и соединению проводов.
— шилд Arduino UNO (синяя плата)
— плата расширения CNC Shield v3.0 с установленными тремя драйверами A4988. (красная плата)
— реле модуль Arduino
— белые пластиковые пластины служат основой для монтажа плат и гнезд.
— в пакете провода для соединения моторов с платой «Arduino»

Плата Arduino UNO которую соединим с второй платой на которой драйвера «CNC Shield».
Иными словами это сердце гравировального станка.

На торце платы гнезда:
— USB гнездо (гнездо как у принтера) для соединения станка с ПК. (кабель для соединения получаем в комплект).
— гнездо для питания платы.

Плата «CNC Shield» с установленными драйверами A4988

Замечу что данный станок не имеет кнопки аварийной остановки (E-STOP) и концевиков, хотя на плате имеются контакты для их подключения.
Так что работы для модернизации есть
Вот хорошо описано схемы подключения плат
Конечно, в этой статье я покажу куда подключать шаговые моторы и где взять сигнал на реле для включения шпинделя, то есть все по-штатному.

Аккуратно соединяем платы между собой.

Получаем вот такой пирог.

Модуль реле Arduino
Плата с реле имеет 3 вывода (стандарта 2.54мм): которые подключим к плате «CNC Shield»
— DC +: “+” питания
— DC -: “-” питания
— IN: вывод входного сигнала
Ну и естественно контакты реле в разрыв которых будет идти плюсовой провод к шпинделю.
Как понятно модуль реле необходим для управления вкл/выкл. шпинделя.

Модуль реле со всех сторон

Монтаж плат на пластиковую основу (полу корпус).
Плату разместил таким образом, чтобы сбоку выходил USB кабель.

Для установки верхней пластиковой пластины поверх плат, использую из комплекта столбики длиной 30 мм.

Провода шаговых двигателей удлиняем при помощи цветных проводов с разъемом на конце, идущих в комплекте

Гнездо подключения мотора оси «Y»

Гнездо подключения мотора оси «X»

Гнездо подключения мотора оси «Z»

Если при в работе станка мотор вращается не в правильную сторону, для этого перевертываем штекер подключения мотора на 90 градусов.
На фото в моем случае все моторы осей правильно вращаются.

На плате «CNC Shield» есть колодка для подключения питания 12-24V. подсоединяем к ней провод и припаиваем к гнезду закрепленному на пластине.
В таком случаи весь мозг станка будет запитан одним блоком питания 12V.

Шпиндель будет подключен вот этим проводом идущим в комплекте, контакты для соединения с мотором обжимаем или припаиваем.

Подключаем питание на шпиндель.

На эту сторону подключаем питание модуля 5V и подаем сигнал управления с платы Arduino

— черный провод минус (-)
— коричневый плюс (+)

Питания для работы модуля реле 5V. берем с платы CNC Shield.

На контакт «IN» модуля реле подсоединяем провод, второй конец провода подключаем на плату CNC Shield к контакту SpnEn/

Аккуратно прячем провода и прикручиваем пластину.

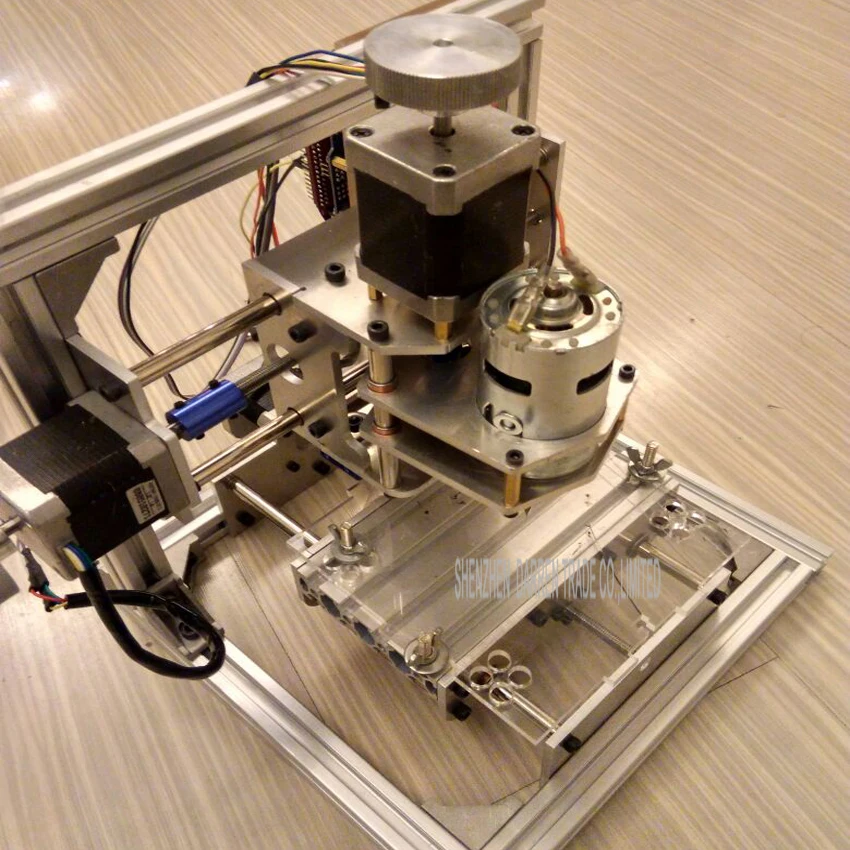

Гравер в полном сборе и готов к работе.

Для крепежа обрабатываемой заготовки в комплекте получаем болты и гайка-барашек под М5.

В комплекте шли три одинаковых гравера.

Характеристики:
Диаметр режущей части: 0.1 мм
Диаметр хвостовика: 3.175 мм
Длина фрезы: 30 мм
Угол: 20°

Держатель фрезы, обычный бронзовый переходник с 5мм на 3.175мм с торцевыми шпильками под шестигранник.

Кабель для соединения ПК с гравером (такой же кабель для соединения ПК с принтером).
Разъем 1: USB Тип A (вилка)
Разъем 2: USB Тип B (вилка)

Ну, а далее к компьютеру, длина кабеля 1м.

Большой блок питания с надписью «EPSON» предназначен для шпинделя 24В 6А.

Блок питания 12V 4A для работы шаговых моторов.

Переходим к программному обеспечению для работы с гравером.
— CorelDRAW coreldraw.ruprograms.com/
— Stepcam 1.78 a01.116-mebel.ru/stepcam-178-skachat/
— Grbl Controller grbl-controller.software.informer.com/download/?lang=ru

Запускаем CorelDRAW и создаем и задаем размер рабочего поля, в моем случае 100 х 100 мм.

Изначально попробуем выгравировать текст (делаю эмблему).

Добавляю эллипс.
Для начала достаточно.

1 — нажимаем файл.
2 — сохранить как.

Из списка выбираем тип файла: PLT — файл для плоттера HPGL

Сохраненный файл.

Запускаем программу для конвертации: Stepcam

После создания G-кода запускаем управляющую программу станком Grbl Controller

Файл с G-кодом помещен в программу, пора подготовить станок к работе.

Подготовил дощечку которую закреплю двух сторонним скотчем к рабочему столику (двух сторонний скотч хорошо справляется с этой задачей).

Предварительно на заготовке был обозначен центр, куда необходимо свести в ручную оси станка.

Ось «Z» аккуратно опускаем вниз чтобы фреза еле-еле касалась плоскости заготовки, это и будет нулевая точка от которой во время работы фреза зайдет на глубину 1 мм. (это значение мы установили в Stepcam.

После всех операций нажимаем в программе «Begin» после чего гравер начинает работать.

В программе Grbl Controller наблюдаем процесс перемещения шпинделя по заготовке.
Место нахождения шпинделя показывает красная точка.
В программе место где прошел шпиндель стает зеленым.

Итог, хотелось бы чтобы такой станок был в каждой школе на уроке труда, благодаря станку мои ребята поняли и увидели что это ЧПУ так же, в рамках работы со станком научились создавать проект для гравировки в CorelDRAW и переводить проект в G-код.
При наличии необходимой фрезы можно наносить гравировку на алюминий.
Если возникнет заменить какую-то деталь на станке, не дефицит.

Температура моторов после работы на протяжении 17 мин

В комнате температура 17 С.

Изготовление печатных плат можно посмотреть в этом обзоре

Вырезал рамки под сервомашинки:

Работа по алюминию:

Попробую сделать гравировку на пластине алюминия, вся процедура та самая как и для дерева только ставлю скорость прохода 100мм/мин. и углубление 0.5мм.
Правда фрезы у меня специальной нет, воткнул какая больше понравилась, все ради теста.

Видео по сборке рамы и механики станка:

Подключение узлов электроники (довольно подробно показано).

Видео в котором создаем текст и картинку для обработки данным гравером.

Гравировка алюминия:

Спасибо за внимание.
С наступающими праздниками.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Мини-фрезерный станок с ЧПУ Небольшой фрезерный станок с ЧПУ Малый фрезерный станок по дереву | КупитьЧПУ

Дешевый мини-станок с ЧПУ для продажи

Это один из лучших мини-станков с ЧПУ. По сравнению с обычным небольшим фрезерным станком с ЧПУ, его форма более красива, а производительность резки выше. Компания провела ряд оптимизаций для повышения производительности машины, например, для улучшения конструкции машины. Для обеспечения устойчивости используется более толстое чугунное основание и более толстые боковые панели портала. Ось XYY также была оптимизирована. По оси XY используется более толстый винт, а по оси Z используются 4 ползунка вместо двух обычных ползунков. Таким образом, АВТ-609Машины серии 0-H имеют более высокую эффективность работы и более длительный срок службы.

Этот небольшой деревообрабатывающий станок может обрабатывать практически многие материалы, такие как: дерево, акрил, древесноволокнистые плиты средней плотности, фанеру, АБС-пластик, OSB, пенопласт, алюминий, камень и т. д. Вы можете выполнять 2D- или 3D-гравировку с помощью передовой системы Mach4 Controller. , Фрезерование, резка, сверление и т. д. Если вы занимаетесь производством мебели, вывесок, камня, подарков, украшений и металлообработки, то этот небольшой фрезерный станок по дереву с ЧПУ очень подходит для вас, если вы заинтересованы в пожалуйста, свяжитесь с нами немедленно, мы вышлем вам подробную информацию о машине. И если вы хотите иметь более крупный фрезерный станок с ЧПУ, вы можете выбрать фрезерный станок с ЧПУ 4 × 4 или фрезерный станок с ЧПУ 4 × 8.

Отправить Inquriry Now

Дешевый

Mini CNC Router Video

Отправить inquriry Now

Особенность малой фрезерной машины CNC

High-Power Spindle и Advanced xyz Axis of Mini Cnc-router

. Этот небольшой фрезерный станок с ЧПУ представляет собой высокочастотный шпиндель мощностью 1,5 кВт с водяным охлаждением. Этот прецизионный шпиндель не требует обслуживания и имеет много преимуществ, таких как хороший охлаждающий эффект, высокая скорость, низкий уровень шума и длительный срок службы. А настольный мини-станок с ЧПУ использует квадратную направляющую Тайваня Hiwin, которая более чем в два раза долговечна. Ось Z использует 4 ползунка вместо 2 ползунков, а ось XY использует более толстый винт. Таким образом, срок службы и точность резки деревообрабатывающего станка с ЧПУ были улучшены.

Стабильная рама и передовая операционная система мини-фрезерного станка с ЧПУ

Базовая рама этого мини-фрезерного станка с ЧПУ по дереву изготовлена из твердого чугунного литья. Между тем, портал этого небольшого фрезерного станка с ЧПУ изготовлен из сверхпрочного железного алюминия. Таким образом, этот станок очень стабилен и прочен. А небольшой фрезерный станок с ЧПУ по дереву использует операционную систему Mach4, контроллер mach4 очень удобен и прост в эксплуатации. . На мини-фрезерной машине быстро справятся как серьезные любители, так и профессионалы.

Мощная режущая способность небольшого фрезерного станка с ЧПУ по дереву

Мини-фрезерный станок с ЧПУ обладает высокой режущей способностью. Он был модернизирован по оси XYZ, так что машина может обрабатывать не только 2D-материалы, но и 3D-материалы. Сохраняя высокую точность миникомпьютера, он также может гравировать большие объекты. Мини-фрезерный станок также имеет усовершенствованный комплект фрезерных станков с ЧПУ, который может выполнять резку, фрезерование, сверление, гравировку, гравировку, рельефную резку, резку полых поверхностей и т. д.

Применение в широких отраслях для доступного мини -маршрутизатора с ЧПУ

MINI CNC Route Table Industry.
	Производство подарков
	Производство художественных моделей
	Другое
	Material that can be cut by Cheap CNC router	Wood	MDF
		Plywood	Aluminum
		Composite Board	OSB
Acrylic		Other

Technical Параметры небольшого фрезерного станка по дереву

.0051

Описание	Параметры мини-фрезерного станка с ЧПУ
Модель	ABT-6090-H
Рабочая зона	600900150 мм
Машиная рамка	Железный лист
Spindle Power	,5KWAIL SPEEPDED 9001. 2.2001.2.2.1001.2.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2001. Опция)
Точность	± 0,015 мм
Столовая поверхность	Толстая алюминий T-Slot Table
X, Y, Z Rail и Transmission
Макс. Скорость перемещения	20 000 мм/мин
Макс. Working Speed	12,000mm/min
Spindle Speed	0-24,000RPM
Drive Motors	Stepper motor 3Nm
Working Voltage	AC 220V/50-60Hz or Custom made
Язык команд	G-код
Операционная система	Mach 3 (DSP для опции)
Интерфейс	USB или Ethernet
Программные возможности	VECTRIC ASPIRE, TYPE3, UCANCAM, ARTCAM и т. Д.
RUNGENT ENVIRNITY	99 ~
. ~ 75%
Net/Gross Weight	280 кг/300 кг
Размер упаковки	152013001470 мм

9003 Milling STACTIONCITION

.0004

Базовая рама

В этом мини-фрезерном станке с ЧПУ используется чугунная литая рама. По сравнению с алюминиевой базовой рамой, используемой на рынке настольных станков с ЧПУ, наш настольный гравировальный станок имеет преимущества высокой точности резки и хорошего демпфирующего эффекта. Благодаря железной раме небольшой фрезерный станок по дереву может не только обрабатывать мягкие материалы, такие как древесноволокнистые плиты средней плотности и пластик, но и более подходить для более твердых материалов, таких как твердая древесина и алюминий.

Стол из алюминия и ПВХ с Т-образным пазом для небольшого фрезерного станка с ЧПУ

Для того, чтобы небольшой фрезерный станок с ЧПУ мог лучше фиксировать материал во время обработки. Этот настольный гравировальный станок использует толстый алюминиевый стол с Т-образными пазами, этот стол удобен для зажима деталей и подходит для любого размера различных материалов. Значительно повысить эффективность работы дешевого настольного станка с ЧПУ.

Мощный шпиндель мощностью 1,5 кВт с водяным охлаждением

Небольшой фрезерный станок с ЧПУ стандартно поставляется со шпинделем с регулируемой скоростью 1,5 кВт и водяным охлаждением. Этот шпиндель имеет хорошее качество и высокую рабочую частоту (полностью программируемая скорость от 6000 до 24000 об/мин). Этот шпиндель может значительно повысить эффективность работы. Между тем, вы можете выбрать высокочастотный мощный шпиндель мощностью 2,2 кВт/3 кВт.

Контроллер Mach 3 малого фрезерного станка с ЧПУ

Система управления мини-маршрутизатора с ЧПУ – это контроллер Mach 3. Его функции очень обширны и могут быстро позволить пользователям работать профессионально. Mach4 работает на большинстве ПК с Windows для управления движением двигателей (шаговых и сервоприводов) путем обработки G-кода. Он может управлять небольшим фрезерным станком с ЧПУ для обработки алюминия для гравировки, фрезерования, резки, сверления и т. д.

Датчик Omron Limited

Это ограниченный датчик Japan Omron на оси XYZ небольшого фрезерного станка с ЧПУ, этот датчик позволит избежать перебега рабочего стола станка с ЧПУ для обработки алюминия. При условии обеспечения качества работы настольного мини Фрезерный станок с ЧПУ, OMRON – лучшее качество и более длительный срок службы.

Электроника маленького фрезерного станка с ЧПУ

Электронная система нашего маленького фрезерного станка с ЧПУ очень продвинута. Все электрические компоненты размещены и подключены в электрическом шкафу. Это обеспечивает легкий доступ и обслуживание при необходимости. Вся проводка помечена, чтобы при необходимости обслуживания клиент мог легко перемещаться по шкафу. Кроме того, шкаф служит верстаком для необходимых инструментов.

HIWIN Square Rail и высокий шар для шарикового винта

Становидный приводной двигатели 3NM

Калибровка инструмента CNC

40003 4-ax-ax.

Система охлаждения масляного тумана

Проекты малых фрезерных станков с ЧПУ

Сильная заводская прочность

BuyCNC обладает передовыми и мощными возможностями обработки. У нас есть высокоточный 5-осевой обрабатывающий центр с ЧПУ для обработки рамы станка. Верхнее фрезерование, боковое фрезерование и боковое сверление выполняются на одном обрабатывающем центре с помощью одного зажима, что обеспечивает более высокую точность наших станков с ЧПУ. Центр ЧПУ ATC также обрабатывает не только рамы станков, но и мелкие детали.

Высокоточная установка для небольшого фрезерного станка с ЧПУ

Во время установки основных компонентов, таких как направляющие и стойки, используется циферблатный индикатор для проверки точности установки, чтобы обеспечить высокую точность малого фрезерного станка с ЧПУ.

Наши услуги

Упаковка для доступного мини-фрезерного станка с ЧПУ

Шаг 1: упаковка ПВХ-пленки, которая может гарантировать, что маленький фрезерный станок с ЧПУ будет полностью покрыт, избегая воды и ржавчины.
Этап 2: Упаковка в деревянную коробку с фиксированным шаблоном на внешнем слое.
Шаг 3: Вся упаковка тщательно проверяется QC перед доставкой.

Услуги по продаже небольших фрезерных станков с ЧПУ

Бесплатная служба тестирования образцов: вы можете отправить нам файл САПР образца, который вы хотите вырезать, мы вырежем его на заводе и отправим видео резки на вам, или мы можем отправить вам образец по почте.
Индивидуальные индивидуальные решения: Чтобы удовлетворить ваши потребности в качестве и эффективности резки, мы можем разработать уникальные решения в соответствии с вашими требованиями.
Запросы и консультационные услуги для всех малых фрезерных станков с ЧПУ по дереву.

Послепродажное обслуживание малых фрезерных станков с ЧПУ

Гарантийный срок составляет 2 года для мини-фрезерных станков с ЧПУ.
Когда вам нужно заменить изнашиваемые детали дешевого небольшого фрезерного станка с ЧПУ, мы предоставим их по цене агента.
Если в течение гарантийного срока возникнут проблемы, мы бесплатно заменим основные детали.
Программное обеспечение для небольшого фрезерного станка с ЧПУ предоставляет бесплатную услугу обновления в течение всего срока службы.
Круглосуточная техническая поддержка онлайн (телефон, электронная почта, Teamviewer, Whatsapp, Skype, WeChat, QQ и т. д.)
Мы предоставляем обучающие видео на английском языке и руководства пользователя для установки и эксплуатации мини-фрезерного станка с ЧПУ и т. д. Мы можем также предоставлять техническое руководство удаленно.
Бесплатное обучение на заводе BuyCNC.
Инженер может отремонтировать небольшой фрезерный станок с ЧПУ за границей.

Доставка для мини-фрезерного станка с ЧПУ

Все дешевые фрезерные станки с ЧПУ могут быть отправлены по всему миру. Вы можете выбрать доставку морем, поездом, грузовиком, самолетом или международной экспресс-доставкой, а также DHL, FEDEX, UPS и т. д. Нажмите кнопку ниже, чтобы отправить информацию, и мы предоставим вам профессиональное обслуживание. Добро пожаловать!

Связанные продукты

Связанные статьи

Как выбрать лучшую 5 -оси с ЧПУ.

Подробнее »

Лучший дереворежущий станок Руководство по покупке

7 сентября 2021 г.

Подробнее »

Фрезерный станок с ЧПУ по камню Последние руководства

20 июля 2021 г.

Подробнее »

Сервал Важные вещи о металлическом маршрутизаторе CNC

16 июля 2021

Читать больше»

Самая популярная машина CNC Router Router.

Подробнее »

О BuyCNC

BuyCNC является ведущим поставщиком высококачественных станков с ЧПУ в Китае. BuyCNC разрабатывает и продает различные станки с ЧПУ, включая фрезерные станки с ЧПУ, лазерные станки и станки для плазменной резки. Наша основная продукция: фрезерный станок с ЧПУ по дереву, фрезерный станок с ЧПУ по камню, фрезерный станок с ЧПУ по металлу, фрезерный станок с ЧПУ ATC, 4-осевой фрезерный станок с ЧПУ, 5-осевой фрезерный станок с ЧПУ, станок для резки с лазерной гравировкой CO2, станок для резки с волоконным лазером, станок для лазерной маркировки с волоконным лазером, сварочный аппарат с волоконным лазером. и машина плазменной резки металла и т. д.

Продукция соответствует европейским стандартам и международному контролю качества, имеет сертификаты FDA, CE, SGS и ISO9001. Ежегодно завод выпускает более 1000 станков. И BuyCNC имеет богатый опыт исследований и разработок, который уже более 20 лет занимается исследованием, разработкой и производством станков с ЧПУ. Мы обслуживаем более 150 стран и регионов, у нас более 10000 клиентов по всему миру.

Вы можете получить древесину мини-фрезерного станка с ЧПУ напрямую, без какого-либо дистрибьютора фрезерного станка с ЧПУ. Не стесняйтесь больше, расскажите нам, что вам нужно купить дешевый фрезерный станок с ЧПУ от BuyCNC.

Часы работы

Понедельник-Четверг: 8:00-18:30 Телефон, WhatsApp и WeChat: +86 186 1540 9281
Веб-сайт: www.buycnc.com , Китай

Хотите узнать последнюю цену на мини-фрезерный станок с ЧПУ? Получите бесплатную консультацию прямо сейчас !!!

Отправить запрос

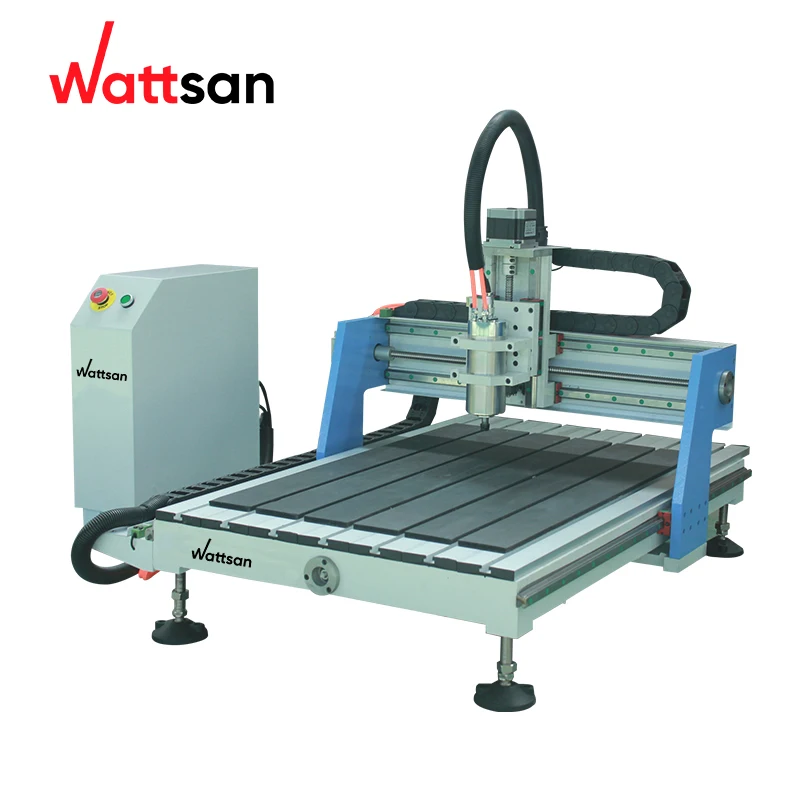

Мини-фрезерный станок с ЧПУ по деревуWattsan 0609 mini

Технические характеристики

Размеры

Размер машины

915х1210х740 мм

Механики

Высота подъема инструмента (z ось)

100 мм

Тип

Профиль

Вакуум

–

Рамостя.

Скорость холостого хода

7 000 мм/мин

Механизм перемещения

ШВП

Точность позиционирования

0,02 мм

Разрешение позиционирования

5 мм 0,

Система линейного смещения (тип руководств)

Профиль

Размеры руководств

20 мм

Мощность двигателя

4A 5N.M

РЕЗУНЦЕР

SPINDLE RPM

24000 RPM

9000 24000 24000 RPM

9000 24000 24000 РП.

1,5 кВт

Collet Chock

ER -11

Мощность вакуумного насоса

–

Аспирационная мощность

900 м3/ч

Общие

Тип кадра

9/ч

0002 чугун

Материал изготовления

чугун, алюминий

Материал портала

Алюминий

Количество осей смещения

Оператор. руководство

Система управления

NCStudio

Форматы файлов

G-код

Электрика

Двигатели

Leadshine DM542-05

Датчики

емкостный

Потребление питания (NO PUMP)

2300 кВт

Питание мощность

220 V

Электрика мощности

Чинк

Типы машины

D-SUB DA-15

Ротации

Программное обеспечение и руководство

Система выравнивания портала

нет

Программное обеспечение
NCSTUDIO

Передача файлов
Wi-Fi, Lan, USB

Двигатель
Leadshine

Рельсы0016 HIWIN

CorelDraw, Photoshop, AutoCAD
BMP, GIF, JPG, TIFF, PLT, CDR, DXF, AI, SVG

Дополнительная информация

В каталог

В наличии

Все характеристики

Универсальность для всех видов производства! Модернизация станков внедряется на основе отзывов клиентов с различными задачами, от обработки алюминия до обработки камня. Обширная клиентская база по всему миру позволяет это сделать.

Все машины имеют ряд конструктивных особенностей, протестированных отделом развития Wattsan и заказчиками.

Жесткая рама станка и чугунные боковые стойки позволяют увеличить просвет портала до 450 мм, а планетарные редукторы Shimpo обрабатывают даже твердые металлы с высокой постоянной точностью.

Завод Wattsan проектирует и производит машины различных модификаций с разным числом степеней свободы от трех до пяти осевых.

Долговечность машины обусловлена конфигурацией рамы, толщиной металлической стенки и термообработкой, поэтому мы гарантируем надежность и долгий срок службы машины.

За счет чугунной конструкции при малых габаритах станок имеет вес более 100 килограммов, это не только влияет на точность станка, но и дает возможность работать на высоких скоростях при обработке мягких металлов.

В наших станках используются шаговые двигатели, проверенные нашим отделом разработки и протестированные нашими клиентами по всему миру в течение многих лет. Мы стремимся, чтобы наши машины работали не только с надежными элементами, но и с элементами, доступными каждому.

Усиленный шарико-винтовой пар оси Z позволяет оснастить фрезерные станки усиленными шпинделями, что делает станки Wattsan более универсальными для всех отраслей промышленности.

Мы используем рельсы и винтовые стойки от всемирно известных производителей, монтаж производится в предварительно выфрезерованные углубления, а все процессы сборки роботизированы.

Шаговый двигатель

Во фрезерных станках Wattsan используются проверенные шаговые двигатели; при необходимости станок оснащается шаговыми двигателями с обратной связью или серводвигателями.

Шарико-винтовой узел

Станки Wattsan оснащены шарико-винтовыми узлами большего диаметра для облегчения перехода на более тяжелые инструменты.

Рельсы HIWIN

Рельсы крепятся к фрезерованной платформе, все процессы полностью роботизированы.

Система охлаждения

Надлежащее охлаждение шпинделя гарантирует долгую работу!

Шпиндель

Шпиндель ГДЗ рассчитан на непрерывную работу во времени; по желанию станок может быть оснащен шпинделем другого производителя.

Автоматическая смена инструмента

Чтобы сэкономить время на смену инструмента, мы рекомендуем рассмотреть вариант автоматической смены инструмента, которым оснащены станки с автоматической сменой инструмента.

Конструкция рамы делает машины Wattsan уникальными

Рама для обжига в печи

Толщина металла

Термическая обработка каркаса снимает напряжение с металла. Это обеспечивает длительную эксплуатацию при сохранении точности и жесткости конструкции.

Все станки Wattsan изготовлены из толстостенного металла, вместе с правильной конструкцией это улучшает виброустойчивость станка и сохраняет его точность

Высокоскоростное фрезерование на высоких скоростях в течение десятилетий

Рельсы и винтовая рейка

Зубчатые ремни

Углубления для винтовой рейки и направляющих фрезеруются и шлифуются перед их креплением к раме или станочному порталу с последующей роботизированной сборкой. Каждый элемент проверяется на точность и прямолинейность лазерными приборами.

Ленточный редуктор – оптимальное решение для работы с мягкими металлами, деревом, пластиком. Оптимальное соотношение точности и доступности!

Станки WATTSAN работают по всему миру

Это обязывает нас вносить усовершенствования в конструкцию фрезерных станков, не только повышая их надежность и долговечность, но и модернизируя, направленные на различные области применения.

Станок серии М4 экономит до 45% времени за счет функции автоматической смены инструмента и позволяет высвободить сотрудников для другой работы.

Станок серии Wattsan M3 может заменить производственную линию в дверной промышленности, а также обеспечить уникальный дизайн.

Станок с рабочей площадью 600 на 900 мм является основным станком в цехе заказчика, относительно него строятся производственные процессы. Это возможно благодаря бесперебойной работе 24/7.

Изготовление форм на фрезерном станке в небольшом объеме требует постоянной точности станка, что исключает накопление погрешностей, создаваемых шаговыми двигателями. С этой целью Wattsan 1325 был дооснащен портальной системой выравнивания, что позволяет заказчику сэкономить на стоимости машины без ущерба для качества продукции.

WATTSAN – становимся сильнее с каждым новым клиентом!

Все о машине за 60 секунд

Сохранение геометрии портала гарантируется за счет правильной формы и толщины стенки металла даже при увеличении длины портала. Порталы на станках Wattsan спроектированы с большим запасом и легко могут обрабатывать несколько шпинделей.

Боковые клети изготовлены из высокопрочного чугуна, в сочетании с жесткостью портала это сильно влияет на сохранение точности станка и исключает появление перекосов.

Более 50 улучшений было сделано в проектировании машин Wattsan

машинная рама

Планетарные шестерни

Столки портала

Механическая защита

Энтизированный шар в Zaxis

Assembly

7777777777777777777777777777777777777777777777777777777777777777777777777777777777777777727н.

Автоматическая смена различных типов инструмента

и т.д.

Конфигурация рамы, термообработка, толщина металла типа стали – все это направлено на увеличение жесткости станка.

Они облегчают станкам Wattsan обработку твердых материалов на высоких скоростях, что особенно важно для массового производства и операций раскроя.

Изготовлен из толстостенного чугуна для обеспечения жесткости при работе на высоких скоростях или при работе с твердыми материалами.

Защищает подвижные части подъемно-опускного стола от попадания мелких остатков.

На всех станках мы используем ШВП большего диаметра, это позволяет использовать более мощный шпиндель для увеличения производительности.

Рельсовые канавки и рельсовая фиксация рельсов станка управляются роботом, что обеспечивает высокую точность станка.

Специальная конфигурация портала и толстостенный профиль портала предназначены для работы с инструментами большого веса, что позволяет одновременно использовать до 8 шпинделей.

Для конвейерных линий мы оснащаем станки револьверным устройством смены инструмента, а отдельные станки – линейным устройством смены инструмента.

Принимаем комплекс мер для бесперебойной работы Машины Wattsan

Сервисная поддержка

Запуск и обучение

Все инженеры Wattsan проходят обязательное ежегодное обучение для быстрого решения любых вопросов.

Компания Wattsan ежегодно проводит обучение по эксплуатации и техническому обслуживанию оборудования для всех партнеров по всему миру. Ежемесячно запускаем и обучаем более 100 клиентов.

Машина может обрабатывать

01 Фанера

02 Дерево

03 МДФ и ДСП

04 Паронит

05 Оргстекло

06 Пластик
