Содержание

видео-инструкция по монтажу своими руками, особенности комплектующих, шпинделей, программных токарных приборов, для резьбы, цена, фото

Статьи

Резьба в большинстве случаев рассматривается как ручная работа, но это не всегда так – для этого существуют ЧПУ станки по дереву, с помощью которых можно вырезать любой рельеф на плоскости. Автоматизация процесса позволяет поставить такую работу на поток, следовательно, вы увеличите производство изделий, то есть, заняться этим на профессиональном уровне, делая различные панно, розетки, багеты, перила и так далее.

Мы сейчас расскажем вам, как работают такие агрегаты, проведём короткий обзор и посмотрим тематическое видео в этой статье.

Резьба по дереву на станках с ЧПУ – розетка

Универсальные станки с числовым программным управлением

Принцип работы

Гравировально-фрезерный станок для резьбы по дереву с ЧПУ

Аббревиатура ЧПУ расшифровывается как числовое программное управление (CNC -computer numerical control), то есть, это означает, что такие станки работают по заданной на компьютере программе и в основном обладают токарными, гравировальными и фрезерными функциями. По сути, на шпиндель для ЧПУ по дереву задаётся определённая амплитуда движений, и фреза режет древесину с прерывистой глубиной.
Первоначально были разработаны станки с NC, где программа задавалась в довольно ограниченном виде, без какой-либо возможности изменений. Информация записывалась на магнитные или бумажные (перфокарты) ленты на сторонних носителях и передавалась на программный агрегат через подключение по шнуру.
По нынешним временам NC, это уже устаревшая методика — резьба по дереву на ЧПУ (CNC) используется во всём мире, и станки регулируются микропроцессором с оперативной памятью, а функция управления осуществляется интегрированным контроллером. Примечательно, что CNC позволяет также загрузку дополнительных программ со сторонних носителей типа диска или флеш-накопителя.

Кроме того, в качестве стороннего источника может выступать компьютер, следовательно, с него могут быть управляемы несколько таких станков, собранных в деревообделочном цехе.

Краткий обзор моделей

Примечание. Сделать ЧПУ станок по дереву своими руками достаточно сложно – гораздо проще приобрести его в магазине, но это, конечно, будет гораздо дороже.
Зато вы получите качественный универсальный агрегат с гарантийным обслуживанием.

StoCNC-1224 3D фрезерно-гравировальный

StoCNC-1224, это, пожалуй, самая большая модель среди себе подобных, имеющая комплектующие для станка с ЧПУ по дереву в виде шаровой винтовой передачи (ШВП) для перемещения. Это происходит благодаря рабочему полю, которое имеет 1200×2400 мм и достаточной мощностью шпинделя 2,2 кВт, который развивает скорость до 24000 об/мин, цанга ER20, корпус из чугуна, масса 800кг, управление NcStudioможет иметь дополнения, как четырёхосевое ЧПУ или DSP.

Из чугуна, помимо станины, также сделаны и суппорты, стальные направляющие по осям X, Y и Z, портал из толстого дюралюминиевого профиля. Такой станок может выполнять точные гравировальные работы на малых площадях, а также фрезерование деревянных панелей, дверей, МДФ и деревянных мебельных фасадов.

StoCNC-6090 3D фрезерно-гравировальный

Модель StoCNC-6090 гораздо слабее, но среди фрезерно-гравировальных станков с числовым программным управлением это наиболее ходовая модель, позволяющая выполнять практически весь набор возможных задач для таких агрегатов.

Несмотря на то, что его рабочая зона составляет всего 600×90 мм, инструкция по эксплуатации обрабатывать не только пиломатериалы, но также пластмассу и мягкие металлы, на нём можно делать различные багеты, розетки сувениры и тому подобное. Агрегат с делан с чугунной станиной и портальными суппортами (портал из дюралюминиевого профиля), стальные направляющие по осям X, Y и Z, управление NcStudio.

Мощность двигателя шпинделя 1,5 кВт, осевые шаговые двигатели, Т-образный паз рабочего стола, точность реза до 0,02 мм, цанга ER11, форматы ввода данных G код, NC, HPGL, u00. Шпиндель развивает скорость до 24000 об/мин, работает от переменной сети 220В, масса нетто 211 кг.

StoCNC-1325 3D фрезерно-гравировальный широкоформатный

Модель StoCNC-1325, это первый из скоростных широкоформатных агрегатов с числовым программным управлением для быстрой и габаритной обработки пиломатериалов – его рабочая составляет 1300x2500x200 мм, а двигатель шпинделя имеет мощность 3 кВт. Шпиндель имеет скорость 24000 об/мин, а фреза при резке перемещается со скоростью 15000 мм/сек. По осям X и Y осуществляется реечная передача, а по оси Z имеется шарико-винтовая пара.

Управление производится с помощью DSP пульта, на рабочем столе Т-образный паз, точность обработки до 0,02 мм, скорость GOO 18000 мм/мин, цанга ER20, данные в формате u00, NC, HPGLи G код.Для станка нужно трёхфазное питание _~380В (дома вы его вряд ли будете использовать, да и цена у него большая), масса агрегата 1200 кг.

Артмастер 0404

Станок Артмастер 0404 с числовым программным управлением используют для ювелирной и мебельной промышленности, кроме того. Он пользуется спросом у изготовителей рекламы.

Параметры данной модели по длине/ширине/высоте составляют всего 1800x800x1600 мм, рабочая зона 400×400 мм, а масса – 360кг – с перемещением такого агрегата вполне могут управиться четверо взрослых мужчин. Несмотря на компактность, изделия из дерева на ЧПУ данного типа производится достаточно быстро – скорость перемещения 9м/мин.

Благодаря небольшим размерам и питанию от сети переменного тока 220В, настоящий станок приобрёл широкую популярность для частников – его можно установить даже в гараже, или, во всяком случае, в специальном подсобном помещении. Система CNC позволяет добавлять новые программы через USB порт с флеш-накопителя.

На фото: модель ArtmasterR-1000

А вот модель ArtmasterR-1000, это уже более сложный и мощный станок с числовым программным управлением – его конструкция рассчитана на производство не только на обработку ровных деталей, а также на фрезерование выпуклых или вогнутых поверхностей.

Обрабатываемая поверхность может достигать 1000 мм длины, а вот радиус при этом может достигать от 200 до 400 мм. Благодаря чугунной литой станине обеспечивается отличная устойчивость при работе, следовательно, это позволяет выдерживать высокую точность фрезеровки по дереву.

Примечание. Следует отметить, что качество работы станков такого типа, это не всегда их «навороты» (возможность или невозможность добавления дополнительных программ).
В первую очередь, следует учитывать те потребности, для которых приобретается данный агрегат – так вы сможете сэкономить на покупке и приобрести нужный вам станок с ЧПУ.

Заключение

Конечно, имея фрезерный и токарный станок по дереву ЧПУ можно наладить производство различных декоративных изделий из пиломатериалов, зарабатывая этим себе на жизнь или сделав это просто дополнительным заработком. Но не забывайте о том, что масштабная деятельность такого типа облагается государственным налогом.

Чпу станок выжигатель по дереву своими руками

Главная » Разное » Чпу станок выжигатель по дереву своими руками

ЧПУ выжигатель своими руками

Какими характеристиками должен обладать ЧПУ выжигатель, чем отличаются изделия и есть ли возможность сконструировать их самостоятельно? Специалисты предупреждают, прежде чем оправляться в магазин за прибором или пытаться собрать его, необходимо понять механизм действия ЧПУ станка и продумать, какая программа для управления будет оптимальной.

В последнее время пирография развивается и набирает особую востребованность, люди заказывают у профессионалов выжженные по дереву картины и портреты в качестве сувениров и подарков. Поэтому у опытных мастеров и любителей подобного занятия появилась идея открыть собственный небольшой бизнес, основанный на выжигании изображений.

Лазерный выжигатель

Лазерный ЧПУ выжигатель относится к последним разработкам.

Лазерный выжигатель с ЧПУ

Главной отличительной чертой прибора является возможность точно прорезать и вырисовывать границы, высокий результат достигается за счет того, что станок рисует по древесине точками. Преимущества лазерного станка:

Благодаря высокой точности станком удобно выжигать мелкие надписи и таблички – изображение будет четким с яркими контурами.
Лазерный выжигатель подходит для обработки дерева, кожи, бумаги и пленки.
Станок исправно работает в помещении с низкой или высокой температурой, сквозняки и перепады не влияют на функционирование.

Есть основные недостатки.

Поскольку станок рисует точками, вывести лазером полутона и тени не удастся. Добиться объемного изображения не получится даже у опытного художника с оптимально настроенной программой.

Лазерный ЧПУ станок работает медленно. Специалисты уверяют, чтобы нарисовать портрет размером 25×25 сантиметров, мастеру придется потратить около 13 часов. Необходимо учитывать, картина будет светлой, возможно, потребуется дополнительная прорисовка.

При увеличении фотографии перед переносом на полотно, выжигатель прорисует ее пикселями. Внешне изображение будет напоминать мозаику.

Мастера утверждают, лазерный выжигатель по дереву излучает слишком яркое свечение, со временем такая яркость негативно скажется на зрении.

Выжигатель с нихромовой нитью

Приспособление оснащено другим механизмом воздействия, придающим выжженным изображениям существенный объем, рисунки кажутся натуральными и насыщенными. Изображение наносится на древесину нихромовой нитью, яркость цвета зависит от температуры прогревания нити и времени воздействия на поверхность.

Во время прорисовки теней проволочное жало нужно быстро провести над поверхностью, не задерживая на дереве. Но если рисунок требует ярких и толстых линий, проволоку можно оставить на 3–4 секунды.

К достоинствам станка специалисты относят:

Насыщенность рисунка регулируется на аппарате специальной кнопкой.
Функция помогает придать изображению любую интенсивность в зависимости от пожеланий клиента.
Выжигать картины легко по дереву и коже.
Чтобы прорисовать картину размером 25×25 сантиметров, у опытного специалиста уйдет 3 часа.
Рисунок не будет пиксельным при вытягивании и увеличении фотографии.
Во время выжигания аппарат не излучает вредный свет.

Недостатки агрегата

Чтобы выполнить работу качественно, мастеру требуется поддерживать в помещении постоянную температуру. Небольшой сквозняк остудит нихромовое жало, на изображении появится белые полосы и светлые участки, работу придется переделывать.

Нихромовое жало быстро изнашивается, его замену производят через каждые 5 картин. Несмотря на то что нить обладает невысокой ценой, ее замена отнимает много времени.

Самостоятельное изготовление станка

Поскольку выжигатель по дереву дорого стоит, приобрести изделие способен человек с высоким доходом, мастера пытаются соорудить машины своими руками.

Сконструировать подобное изделие сложно, человеку придется потратить много времени, сил и средств.

В качестве основы под станок рекомендуется брать принтер, старый плоттер или мощный гравировальный станок.

Гравировальный станок может послужить как основа для изготовления лазерного выжигателя

Если мастер обладает определенными навыками в электронике и хорошо пользуется инструментами, основу несложно соорудить самостоятельно.

Специалисты утверждают, легкий способ – сконструировать станок из ненужного принтера, прибор будет при помощи ременной передачи и управления компьютером перемещать стол в поперечном направлении.

Над столом рекомендовано закрепить каретку от печатной машинки с подвижной частью, передвигающейся во всех направления. Игла выжигателя фиксируется к подвижному элементу. Завершающий этап – соединение двигателя с компьютером через специальный блок и установка оптимальной программы, подходящей для выжигания изображений.

Опытные мастера уверяют, что собрать выжигатель собственноручно довольно сложно. Вероятность того, что изделие будет работать должным образом с первого раза, составляет около 50%. Показатели заставляют задуматься специалистов над целесообразностью производства такого агрегата в домашних условиях.

Видео по теме: Лазерный гравер своими руками

Печать изображений на дровяном станке с ЧПУ

Просто чтобы убрать путаницу из названия, этот дровяной станок с ЧПУ работает на электричестве. Дровяная горелка действует как печатающая головка. Это вещь в правом верхнем углу поля, похожая на паяльник. В этом случае он используется как матричный принтер.

Мы полагаем, что это форма полутоновой печати, хотя она не обеспечивает однородности, которую мы видели при использовании полутоновых технологий на основе мельниц.[Случайный образец] изготовил машину из дерева, ползунков ящиков и шаговых двигателей с зубчатыми ремнями. Его скрипт Python берет изображение и преобразует его в файл, который можно использовать для управления каждой из трех осей машины. Arduino получает эти команды через USB-соединение. Каждое изображение печатается в виде сетки с более темными пикселями, создаваемыми, оставляя горячий наконечник в контакте с деревом в течение более длительного периода времени.

Не пропустите пример видео, встроенного после прыжка.

[Спасибо, Ян через Reddit]

фрезерные станки с ЧПУ могут сделать все это?

Попробуйте бесплатную пробную версию калькулятора скорости и подачи.

Независимо от того, используете ли вы в настоящее время фрезерный станок с ЧПУ или вам просто интересно узнать, что же такое шумиха, приготовьтесь увидеть некоторые удивительные возможности, которые ЧПУ может принести в ваш магазин. В этой статье приводятся рецепты успеха в изготовлении надрезов из поликарбоната, латуни, пены, картона и да, дерева. «Ингредиенты» для каждой операции включают обрабатываемый материал, используемые резцы, скорость подачи, глубину резания (DOC) и другие переменные.

Ты должен соблюдать ограничения скорости

Посмотрите бесплатное видео, демонстрирующее каждый из представленных проектов.

Для получения наилучших результатов при работе с ЧПУ необходимо контролировать скорость подачи и обороты маршрутизатора. Вы делаете это все время с портативными маршрутизаторами, вероятно, не думая об этом. Ручные маршрутизаторы постоянно обеспечивают тактильную обратную связь, и вы реагируете, изменяя скорость подачи, уменьшая глубину резания, изменяя число оборотов в минуту или все вышеперечисленное. Фрезерный станок с ЧПУ не может реагировать как человек, поэтому вам нужно сообщить машине, что делать.В противном случае он быстро затупит или сломает биты и приведет к некачественной резке. Обратитесь к руководству по эксплуатации машины, чтобы узнать, как установить обороты и скорость подачи.

Эта статья служит отправной точкой, а не полным руководством по подаче и скорости. Если вы используете разные фрезы или материалы (например, алюминий вместо латуни), вам придется поэкспериментировать и, возможно, изменить перечисленные параметры. Некоторые фрезерные станки с ЧПУ обеспечивают хорошее качество резки при более быстрой подаче; другие требуют более медленных скоростей подачи.Хорошее качество резки и долговечность бита маршрутизатора зависят от загрузки чипа – размера чипа, который делает бит маршрутизатора. Если вы видите пыль, а не сколы, настройку нужно настроить. Найти в сети калькуляторы загрузки чипов; производители битов маршрутизатора также могут помочь.

Деревянный знак: вырезанные буквы

Найдите множество опций для экспериментов в инструменте Quick Engrave . Stepover контролирует межстрочный интервал внутри гравировки. Небольшое число помещает линии близко друг к другу, делая конечный результат более непрозрачным. Угол штриховки – это угол, под которым выгравированы линии. Я обычно использую 45 ° – эксперимент, чтобы увидеть, что вам нравится.

Примечания. Чтобы создать надрезанный знак, выбирайте только буквы и кофейную чашку при создании V-Carve / Engraving Toolpath. Вырежьте большинство лиственных пород с указанными здесь подачей и скоростью.

Когда люди впервые задумываются над тем, что они будут делать с помощью фрезерного станка с ЧПУ, в списке стоят деревянные таблички. Освойте этот простой процесс и верните часть денег, которые вы вложили в машину, или просто выбейте классные подарки.

Для букв и кубков:

■ Фреза: 60 ° ¹ ⁄ ₂ V-бит
■ об / мин: 12 000
■ Скорость подачи: 100 “/ мин

Инструмент для гравировки не требует глубины резания. Программное обеспечение автоматически «заполняет» каждую букву в зависимости от угла и диаметра V-бита.

Для границы прямоугольника:

■ Фреза: 60 ° ¹ ⁄ ₂ V-бит
■ об / мин: 12 000
■ Скорость подачи: 100 “/ мин

Эта траектория требует Глубина резания , поскольку она «отслеживает» одну линию, а не букву с границами..06 “(около ¹ ⁄ ₁₆ ») Создает видимые детали. Не беспокойтесь об изображении под «Глубина резания» , которое показывает квадратный профиль, а не V. Это стандартное изображение для этой траектории, независимо от используемого бита.

Для резки экстерьера:

■ Бит маршрутизатора: ¹ ⁄ ₄ «спираль с выточкой
■ об / мин: 12 000
■ скорость подачи: 100″ / мин

Проекты и траектории, используемые в этой статье, были созданы в VCarve Pro, программном обеспечении, обычно используемом на настольных станках с ЧПУ. Найдите это на vectric.com.

VCarve Pro автоматически выбирает число проходов на основе диаметра долота и толщины материала. Вы можете изменить это по мере необходимости, с более твердым материалом, требующим большего количества проходов.

Деревянный знак: поднятые буквы

Примечание: Чтобы получить выпуклые буквы и графику, выберите границу, буквы и кофейную чашку при создании траектории.

Эти первые два проекта показывают, как использование разных траекторий на одной и той же конструкции может существенно повлиять на окончательный вид.Это показывает универсальность работы маршрутизатора с ЧПУ.

для букв, кофейной чашки и бордюра:

■ Бит маршрутизатора: ¹ ⁄ ₄ «спираль с выточкой
■ об / мин: 12 000
■ скорость подачи: 100″ / мин

■ Фреза: 60 ° ¹ ⁄ ₂ “V-bit
■ об / мин: 12 000
■ Скорость подачи: 100″ / мин

Flat Depth говорит вам, сколько букв и кубков будет проецироваться за фон. ¹ 9009 4 «Бит служит инструментом расчистки плоской поверхности , удаляя отходы быстрее, чем V-бит, который обрабатывает детали отделки. Этот один траекторий показывает оба бита, но они, конечно, будут использоваться отдельно.

Для резки экстерьера:

■ Фреза: спираль с выточкой
■ об / мин: 12 000
■ Скорость подачи: 100 “/ мин

|
Вы можете вырезать Снаружи, Внутри или На линию , которую вы создали.Это контролирует, где биты маршрутизатора сокращаются относительно проекта.

Картонные шаблоны

Примечания: Этот инструмент поставляется с отличными инструкциями по настройке. Чтобы создать траекторию в VCarve Pro, используйте гаджет Dragknife Toolpath. Нож режет материалы до ¹ ⁄ ₄ “толстый, такой как картон, стирол и виниловый материал.

Создавайте фигуры в программном обеспечении для рисования, например, SketchUp, а затем превращайте их в шаблоны, которые можно отследить до деталей вашего проекта. Вместо фрезы, режьте лезвием ножа.

■ Инструмент: Donek D4 волочильный нож
■ об / мин: 0
■ Скорость подачи: 100 “/ мин

Хотя VCarve Pro имеет встроенный гаджет для перетаскивания ножей, встроенный в программное обеспечение, он отображается здесь как импортированная траектория.

360-латунная бабочка

Латунь – это определенный тип легкодоступной латуни [Источники].

Да, фрезерный станок с ЧПУ может резать цветные металлы. Добавьте в свои проекты алюминиевые, медные или латунные вкладки и другие декоративные элементы.

■ Бит маршрутизатора: ¹ ⁄ ₈ “спиральная” O “одиночная канавка
■ об / мин: 18 000
■ Скорость подачи: 40″ / мин

Резка цветных металлов требует легких разрезов, , поэтому машина делает много проходов.

Примечания: В дополнение к контролю скорости подачи и оборотов, будьте осторожны с DOC при обработке цветных металлов. Разделение .27 Cut Depth на 10 проходов приводит к легкому .027 “DOC с каждым проходом. Вы можете использовать аналогичную настройку для резки алюминия или меди, но разные материалы требуют небольших изменений в этих настройках.

Гравировка гранита

Алмазы – лучший друг ЧПУ, особенно для гравировки стекла, гранита или стали. Стилус с алмазным наконечником гравирует удивительные детали этих и других материалов.

■ Инструмент: Алмазное гравировальное сверло
■ об / мин: 0
■ Скорость подачи: 30 “/ мин

Найдите множество опций для экспериментов в инструменте Quick Engrave . Stepover контролирует межстрочный интервал внутри гравировки. Небольшое число помещает линии близко друг к другу, делая конечный результат более непрозрачным. Угол штриховки – это угол, под которым выгравированы линии. Я обычно использую 45 ° – эксперимент, чтобы увидеть, что вам нравится.

Примечания: Алмазное перетаскивание поставляется с отличными инструкциями по установке. Увеличение DOC на подпружиненном наконечнике создает дополнительное давление, необходимое для более твердого материала.Это может занять некоторые эксперименты, чтобы получить лучший срез, в зависимости от материала. Используйте этот инструмент для пластика, стекла, алюминия, латуни и стали. Выберите наконечник 120 ° для гравировки и наконечник 90 ° для надреза стекла, чтобы вы могли зафиксировать его на линии партитуры.

Получите контроль над работой ЧПУ

Маршрутизаторы с числовым программным управлением выполняют много работы быстро и точно. Но они не дают никакой подсказки о том, что заготовка оторвется от своей рабочей поверхности, пока это не произойдет. И тогда у вас есть небольшая катастрофа. Для успеха и безопасности всегда надежно закрепляйте заготовку; ваш коврик для переноски просто не справится с работой. Эти шесть проверенных методов гарантируют, что заготовки останутся на станке с ЧПУ.

Коммерческие прижимы

Вы найдете множество стилей прижимов, в том числе показанных [Фото ниже , Источники] , которые используют Т-образные дорожки в таблицах некоторых станков с ЧПУ.Они легко устанавливаются и настраиваются и обеспечивают достаточное давление для удержания вашей работы. Используйте алюминиевые прижимы, а не стальные, на тот случай, если резак ударит по одному.

При удерживании на месте выполните «воздушную резку» траектории инструмента, прежде чем запускать станок, чтобы убедиться, что резак не столкнется с прижимом или его крепежом.

Магазинные зажимы

Обрезки лиственных пород делают большие удержания, особенно для машин без Т-образных направляющих стола [Фото ниже ] .В дополнение к тому, что деревянные прижимы оценены правильно, случайный контакт между одним из них и битом маршрутизатора не повреждает бит. И эти прижимы имеют низкий профиль. Чтобы сделать его, сделайте один конец куска лома длиной 4–6 дюймов. Срежьте немного глубину, чем толщина вашей заготовки.

Прикрутите приставку из дерева, сделанную в магазине, к деревянному вспомогательному столу или откидной доске, прикрепленной к основанию машины. Грубый винт с карманным отверстием прекрасно работает.

Клинья

Для обработки нескольких деталей одинакового размера попробуйте клинья в сочетании с анкерной доской и рейками [Фото ниже ] , все из МДФ или фанеры.Они позволяют быстро включать и выключать заготовку и каждый раз фиксировать ее в одном и том же положении XY. Сначала создайте анкерную доску на станке с ЧПУ, обеспечив отверстие в любом внутреннем углу для удаления пыли. Отрежьте угол 5 ° на клиньях.

Клинья плотно прижимают заготовку к бокам, но не оказывают давления вниз. Из-за этого, избегайте использования резаных спиральных долот с этой техникой.

Прикрутите анкерную доску к вашей доске, чтобы ее края были параллельны осям X и Y.(Доски для испорченных плит МДФ требуют наличия винтов с крупной резьбой для хорошей удерживающей силы.) Поместите заготовку на анкерную доску, надвиньте клин на заготовку, установите планку и привинтите планку на место. Повторите для второй рейки. Защитите свою работу, слегка постукивая клинья молотком.

Винты

Вы можете прикрутить заготовку к деревянному столу, если конструкция позволяет. Включите места винтов в свой дизайн и создайте для них отдельный путь инструмента [Фото ниже ] .Это гарантирует, что они останутся в стороне от резца при обработке конструкции.

При планировании вашего дизайна, укажите места для прижимных винтов. Здесь они помещены в пустую область, которая урезана позже. Если бы это были не отходы, они могли бы стать отверстиями для крепления таблички.

Запустите только путь инструмента для отверстий под винты, используя V-образный бит с ¹ ⁄ ₈ «Глубокий разрез, чтобы отметить места винта [ Фотографии ниже ]. Не перемещая заготовку, просверлите отверстия для винтов и привинтите заготовку к столу.

Закрепите свою заготовку малярной лентой, чтобы проложить путь инструмента для расположения винтов. Отметьте места винтов с помощью врезных швов прямо в работе. Без какой-либо боковой силы малярная лента обеспечивает достаточную удерживающую способность.

Двусторонняя лента

Двусторонняя лента отлично подходит для легких порезов, таких как 3D резьба и надписи [Фото ниже , Источники] .Для максимального сцепления с лентой убедитесь, что доска и рабочая поверхность плоские и на них нет пыли. После завершения надрезов вам, вероятно, придется отрывать свою работу от испорченной доски, поэтому не пытайтесь делать это с деликатными кусочками.

Нанесите достаточное количество двусторонней ленты на заготовку, чтобы надежно удерживать ее, не затрудняя ее удаление. Для лучшего удержания используйте новую ленту на каждой заготовке.

Клей-расплав

Этот клей, нанесенный на все четыре края, обладает достаточной удерживающей способностью даже для самых агрессивных порезов [ Photo ниже ].Но его применение и ожидание его охлаждения занимает больше времени, чем другие методы удержания.

Нанести термоклей по краю заготовки, а не под нее. Клей между заготовкой и доской для защиты от испарений предотвращает застывание заготовки.

После завершения резки с ЧПУ, разрезать клей с помощью универсального ножа, чтобы освободить заготовку. Перед установкой следующей заготовки удалите остатки клея с заготовки и испортите доску острым зубилом.

В дополнение к занятиям в Vondriska Woodworks в Хаммонде, штат Висконсин, Джордж Вондриска преподает на выставках по деревообработке, в гильдиях по всей стране и Weekend With WOOD . Закажите его книгу, Основы ЧПУ: основы освоения самого инновационного инструмента в вашей мастерской .

Источники:
Зажим

Двусторонняя лента

Смотрите также

Станки для работы дома сколько стоят чпу по дереву из китая
Брелки из резинок на станке
Как сделать станок для бисера
Станки с чпу для малого бизнеса
Как из резиночек плести фигурки на станке
5 координатный фрезерный станок по дереву с чпу

Заточной станок для ножей ножниц сверл
Детали на 3д принтере для станка заточки ножей
Сверлильный станок из дрели своими руками чертежи
Станки для оцилиндровки бревен
Как из резиночек плести фигурки на станке

КАКИЕ МАТЕРИАЛЫ МОЖНО ОБРАБАТЫВАТЬ НА СТАНОКЕ С ЧПУ?

Фрезерный станок с ЧПУ — это станок, также известный как фрезерный станок, который служит для резки и гравировки самых разных металлических и неметаллических материалов.

Среди наиболее популярных материалов для резки и гравировки на станке с ЧПУ мы находим:

Дерево, МДФ и фанеру
Акрил, оргстекло и другие пластмассы
Алюминий, латунь и другие металлы

Резка и гравировка дерева и МДФ на фрезерном станке с ЧПУ : Все виды древесины и ее производных, такие как МДФ и фанера, можно эффективно резать и гравировать на фрезерном станке с ЧПУ. Фактически, это одно из самых популярных применений для компьютеризированные фрезерные станки. Они используются в различных отраслях промышленности, таких как:

Производство деревянной мебели, фанеры и МДФ
Производство вывесок и объявлений из фанеры и МДФ
Производство форм для термоформования фанеры и МДФ
Производство форм для деревянных погонажных изделий из фанеры и МДФ
Производство промышленных изделий из фанеры и МДФ
Производство различных изделий из дерева, фанеры и МДФ

Одно из основных преимуществ резки и гравировки с Фрезерный станок с ЧПУ заключается в том, что вы можете делать глубокие пропилы в древесине толщиной более одного дюйма 1 дюйма или 25 мм без неправильной обработки или сжигания материала, и не имеет значения, твердая или мягкая древесина, ее можно обрабатывать. Что касается гравировки, то преимущества станка с ЧПУ еще более заметны; полноценные 3D гравировки можно делать даже в 360°, этого невозможно добиться в других технологиях, к тому же таким же образом не повреждается и не выгорает дерево или МДФ.

Резка и гравировка акрила и оргстекла на фрезерном станке с ЧПУ : Фрезерные станки с технологией ЧПУ широко используются в отраслях, где вырезают и гравируют акрил, оргстекло и другие пластмассы. Существуют различные области применения для различных отраслей промышленности, но наиболее распространенными являются:

Производство рекламы и вывесок из акрила и плексигласа
Производство сувениров или рекламных изделий из акрила и плексигласа
Производство деталей для производства светодиодного освещения из акрила и плексигласа
Производство промышленных деталей из акрила и плексигласа
Производство различных изделий из акрила и плексигласа

Существует несколько преимуществ использования фрезерного или фрезерного станка с ЧПУ в промышленном производстве акрила и плексигласа, но основным является Максимальная глубина резки при резке действительно не ограничена, она может выполнять резку и гравировку толщиной более 1 дюйма или 25 мм, еще одним преимуществом является то, что он режет и записывает на любом акриле или плексигласе, независимо от их твердости.

Резка и гравировка алюминия и латуни на фрезерном станке с ЧПУ : Мощность двигателей или шпинделей, а также разнообразие насадок или лезвий, доступных для фрезерных станков с ЧПУ, позволяют резать и гравировать алюминий, латунь и даже сталь, когда мощность выше, или емкость старше. Его можно использовать для некоторых целей, но наиболее распространенными являются:

Производство рекламы или вывесок из алюминия, стали или латуни
Производство дверей и окон из алюминия, стали или латуни
Производство сувениров из алюминия, стали или латуни
Производство деталей для производства светодиодного освещения из алюминия или латуни
Производство промышленных деталей из алюминия, стали или латуни
Производство различных изделий из алюминия, стали или латуни

Введите преимущества использования компьютеризированного фрезерного станка для резки и гравировки алюминия, латуни и стали: экономия ресурсов, используйте только биты или лезвия, которые можно перерабатывать, а также толщину обрабатываемого металла, Конечно, это также зависит от мощности двигателя или шпинделя вашего маршрутизатора с ЧПУ.

Tagged CNCMachineMaterialsRouter

40 проектов с ЧПУ, которые разлетаются как горячие пирожки

Если вы заинтересованы в изготовлении изделий из дерева, которые хорошо продаются, одна из вещей, в которую вы, возможно, захотите инвестировать, — это фрезерный станок с ЧПУ.

Теперь, когда вы можете приобрести небольшие настольные станки с ЧПУ, сделать красивые изделия из дерева дома и выгодно продать их в Интернете стало как никогда доступно.

Ниже вы найдете несколько удивительных проектов с ЧПУ для начинающих и более продвинутых столяров. Все они являются лидерами продаж на Etsy и на ремесленных ярмарках по всей стране.

Легко найти идеи проекта x-carve, которые продаются достаточно, чтобы иметь стабильный бизнес, просто продавая один или два вида продукции.

Резные знаки, флаги и разделочные доски сейчас так популярны, что вы могли бы открыть целый магазин Etsy, просто продавая различные варианты одной из этих вещей с персонализацией и индивидуальными заказами.

Деревянные украшения и вывески ручной работы сейчас настолько популярны, что можно купить станок с ЧПУ и окупить свои инвестиции всего за несколько недель.

Этот пост содержит партнерские ссылки. Пожалуйста, прочтите мое Раскрытие информации для получения дополнительной информации.

СВЯЗАННЫЕ СООБЩЕНИЯ

Простые деревянные проекты для изготовления и продажи деревянных поддонов

12 Фермерские деревянные проекты для изготовления и продажи

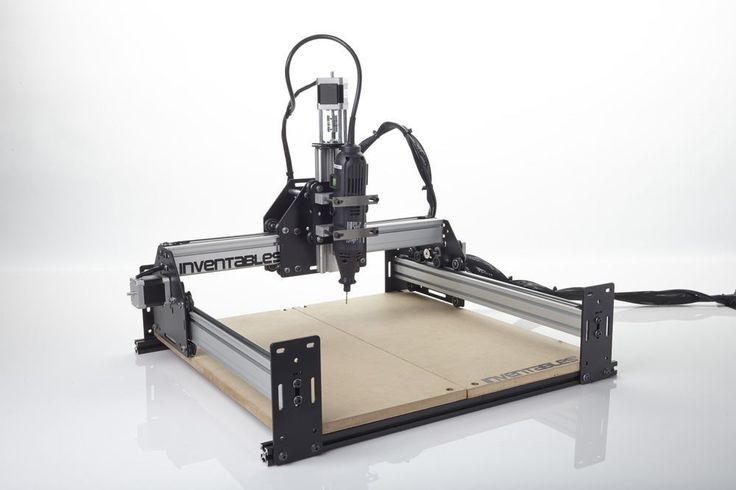

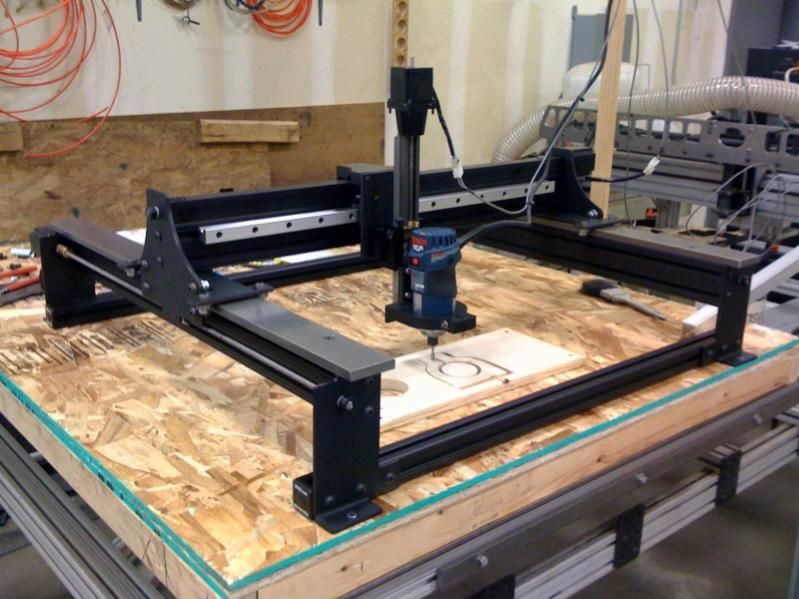

Что такое фрезерный станок с ЧПУ?

Фрезерные станки с ЧПУ — это машины, которые могут травить, вырезать рисунок или вырезать фигуру. Они изменили способ изготовления украшений и позволили им стать более доступными и доступными.

Они работают с использованием инженерного программного обеспечения CAD и CAM.

Где я могу продать свои проекты ЧПУ?

После того, как вы сделали несколько красивых вещей на фрезерном станке с ЧПУ, вы, вероятно, задаетесь вопросом, кто их купит!

Лучшие места для продажи вашего проекта — онлайн — Facebook Marketplace и местные группы купли-продажи. Местные ремесленные ярмарки также являются отличным местом для продажи ваших поделок, особенно во время праздников.

Если вы хотите вывести свой бизнес с ЧПУ на новый уровень, откройте магазин на Etsy. Это даст вам доступ к гораздо большей мировой аудитории.

Советы по открытию собственного магазина Etsy и получение 40 бесплатных объявлений для начала можно найти в моих руководствах:

Как успешно открыть магазин Etsy
Как назвать свой магазин Etsy

Версия для печати Etsy Store Planner

40 проектов с ЧПУ, которые хорошо продаются

1. Классические деревянные приветственные таблички

Классический деревянный знак с выгравированными буквами — самая популярная вещь, которую можно сделать с помощью фрезерного станка с ЧПУ, особенно для тех, кто только начинает. Люди любят размещать эти знаки на своем крыльце или внутри своего дома.

2. Деревянная вывеска с выпуклыми буквами

Вот небольшая особенность обычной вывески, так как вывески с выпуклыми буквами встречаются не так часто, вы можете запросить больше денег для такого рода проекта.

3. Часы

Современные часы с вырезанными цифрами – это действительно хороший проект, сделанный на ЧПУ. Каркасные часы, где вы можете увидеть внутреннюю работу часов, очень популярны.

4. Деревянные игры

Игры в домино и крестики-нолики станут прекрасным подарком. Негабаритные кусочки скрэббла — еще одна идея.

5. Доски для расшифровки алфавита

Доски для расшифровки букв отлично подходят для детей, чтобы практиковать их буквы и цифры. Эти деревянные доски с алфавитом станут отличным подарком на день рождения и будут выглядеть потрясающе!

6. Подставки под напитки

Подставки для напитков всегда хорошо продаются на ярмарках ремесел и в Интернете, потому что они доступны по цене и являются отличным подарком. Вы можете сделать множество различных дизайнов и форм, и это простой проект для новичков в ЧПУ.

7. Знак с монограммой

Эти знаки с монограммой очень популярны в качестве подарков на свадьбу и юбилей.

8. Графики роста

Еще одна популярная идея на Etsy — линейки большого размера для измерения роста детей. Вы можете предложить персонализацию за дополнительную плату.

9. Лотки для мелочей

Универсальные лотки — отличный вариант для начала вашего бизнеса. Будьте изобретательны с различными формами и размерами. Держатели колец всегда пользуются спросом.

10. Индивидуальные разделочные доски

Разделочные доски и сырные доски выглядят потрясающе с монограммой или персонализированной надписью.

Вы можете сделать их из качественных твердых пород дерева и даже соединить их с ножом для сыра, чтобы получить фантастический подарок хозяйке.

11. Поднос для печенья Санты

Эти милые подносы идеально подходят для хранения молока и печенья для Санты.

12. Поддон для ванны

Поднос над ванной станет отличным подарком. Предложение персонализации — еще один способ увеличить продажи этого вида продукта.

13. Стол с подносом для дивана

Небольшой столик с подносом для напитков и закусок – отличный проект для продажи на Facebook или в местных группах.

14. Табличка с номером дома

Повысьте привлекательность с помощью стильной деревянной таблички с номером дома. Вы можете предлагать отдельные номера или персонализированные доски.

15. Газонные знаки

Большие газонные знаки для праздников уникальны и пользуются огромным спросом. Вы можете проявить творческий подход с различными дизайнами и размерами.

16. Переключатели

Уникальным дополнением к домашнему декору являются резные деревянные переключатели. Вы можете сделать их для обычных выключателей света и современных подрулевых переключателей.

17. Деревянный крест

Эти деревянные кресты прекрасно смотрятся на стене.

18. Деревянные карты

Деревянные 3D-карты, которые можно прикрепить к стене, очень популярны на Etsy. Имейте в виду, что на Etsy у вас будут потенциальные покупатели со всего мира.

19. Резная скалка

Эти скалки были в моде во время праздников. Вы можете делать на них всевозможные рисунки и надписи, а также предлагать скалки по индивидуальному заказу.

20. Блоки мантии

Деревянные бруски, из которых складываются слова, идеально подходят для камина или детской комнаты.

21. Праздничные украшения

Деревянные резные елочные украшения — это действительно простой способ начать продавать проекты с ЧПУ.

22. Пазлы

Простые пазлы для малышей станут отличным подарком на рождение ребенка. Мне нравятся те, в которых написано имя ребенка.

23. Хранение игрушечных машинок

Какой милый ящик для хранения детской коллекции игрушечных машинок. Получите план проекта ЧПУ здесь.

24. Резные деревянные флаги

Резные флаги, особенно деревянные американские флаги, стали очень популярными в последние годы.

25. Деловые вывески

Одна из ниш, которую вы можете рассмотреть, — это таргетировать продажи между предприятиями с помощью вырезанных вывесок с названием компании.

26. Логические игры

Кто помнит «игрушки для руководителей» 1980-х? У любого респектабельного высокопоставленного бизнесмена на столе лежала небольшая головоломка. Эти деревянные – современная версия.

27. Шахматы

Это не проект с ЧПУ для начинающих, но деревянные шахматы — красивая семейная реликвия.

28. Табличка с фамилией

Деревянные вырезанные таблички – еще один вариант популярных деревянных табличек.

29. Картины из дерева

Художественные панно на стену — отличная идея для подарка, популярная на Etsy. В этом магазине на Etsy есть множество отличных шаблонов художественных работ.

30. Кукольные домики и замки

Простые фанерные кукольные домики и замки – это отличные проекты с ЧПУ для начинающих.

31. Фоторамки

Резные фоторамки – еще один популярный товар на Etsy.

32. Коробки для вина

Если вы ищете простые изделия с ЧПУ, которые продаются сразу же после начала работы, красивые подарочные коробки для вина и других предметов отлично подходят для продажи в праздничные дни. Получите шаблон для этих домов здесь.

33. Кровать для кошек

Какие милые эти лежаки для кошек? Получите шаблон ЧПУ здесь.

34. Настольная подставка для канцелярских принадлежностей

Карандаши и папки с файлами — довольно простые изделия с ЧПУ для менее продвинутых столяров. Нажмите здесь, чтобы получить шаблон для стойки, изображенной здесь.

35. Брелоки с держателем для ключей

Насколько симпатична эта головоломка для ключей?

36. Коробка для салфеток

Эти резные коробки для салфеток — отличная идея для подарка.
