Фрезерный станок с чпу по металлу чертежи


Фрезерный станок с ЧПУ по металлу своими руками: сборка, схема

Фрезеровочное устройство предназначено, чтобы путем обработки металлов фрезером, изготовлять различные изделия из них. Можно найти множество причин, почему люди желают создавать фрезерные станки с ЧПУ по металлу своими руками, и это имеет смысл.

Действительно, не всем по карману их приобрести в торговой сети, или непосредственно от производителя: цены на них немаленькие. Но есть люди, получающие максимум удовольствия от того, что работают своими руками, создавая что-то уникальное. Например, ЧПУ фрезер под конкретные задачи, не предусмотренные агрегатами заводского изготовления. Хотя работа их строится по сходному принципу, а конструкции во многом схожи.

Приступать к работе, имея инструкцию

Фрезерные станки с ЧПУ стационарного типа, задействованные на предприятиях, выполняют масштабные работы. Поэтому у них огромные габариты и возможность выполнять обработку толстых листов металла большого формата. У настольных станков – маленькие размеры и есть возможность производить серийные партии продукции высокого качества.

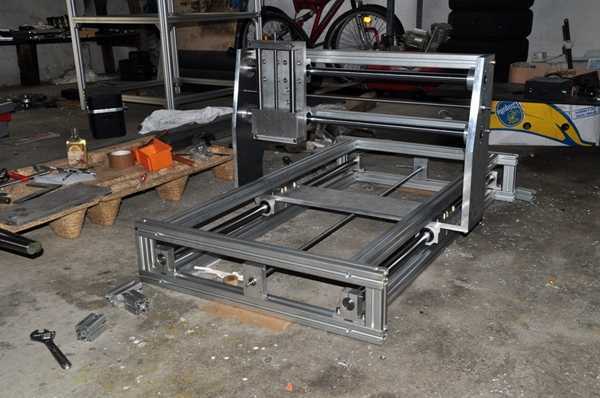

Самодельный фрезерный станок ЧПУ, созданный из средств, которые есть под рукой, по сути, может служить прототипом бытовых и настольных агрегатов. А это также существенная экономия семейного бюджета.

Совет: независимо от формы заготовки, обрабатываемой на станке, надо знать свойства материала, который подлежит обработке. В связи с этим стоит правильно рассчитать жёсткость будущей конструкции!

Когда планируется сборка самодельного агрегата, но бюджет его ограничен, то для механической части конструкции будущего станка подбирают элементы, которые подходят по цене. Чтобы обеспечить полноценную работу электроники, следует найти нужные узлы. Если компьютер уже есть, устанавливается профессиональная программа типа ArtCAM, Mach5, Machine и Kcam4.

Варианты

Все это потребует и финансовых вложений, и затрат времени. Но возможность обладать оборудованием, работающим эффективно и точно обрабатывающим заготовки, и которое доступно по цене, — того стоит. Чтобы сделать токарный станок по металлу или фрезерный, существует два варианта:

  1. Приобрести готовый набор со специально подобранными элементами, и собрать его по схеме.
  2. Комплектующие извлекаются из старых сканеров и принтеров, а устройство, которое бы полностью удовлетворяло все чаяниям умельца, собирается собственноручно.

Главное, чтобы иметь инструкцию по сборке самодельных устройств (фрезерного или токарного) с ЧПУ, где указаны:

  • используемые материалы;
  • список необходимых комплектующих;
  • перечень инструментария;
  • чертежи комплектующих;
  • цены на приобретение элементов (приблизительно).

Но есть один минус: чтобы прочесть хорошие инструкции – надо знать английский. Хотя, по мнению многих умельцев, разобраться в чертеже и схеме, даже не владея языком, — несложно. Главное – остановиться на оптимальной схеме для работы мини-оборудования.

Что понадобится для сборки

В перечне компонентов фрезерных станков или для токарных работ нужно иметь:

  • шарико-винтовую передачу (ШВП) оси Z. Она нужна, чтобы преобразовать вращение и движение стало возвратно-поступательным, и наоборот;
  • вертикальные и поперечные направляющие – с их участием портал со шпинделем агрегата движется по вертикали; а рабочий стол – направо и налево;
  • продольные направляющие расположены на станине и обеспечивают движение рабочего стола по длине колонны;
  • колонну – в ней есть противовес для того, чтобы компенсировать нагрузку шпиндельного узла;
  • основание, на нем располагают оснастку;
  • шпиндель – в нем закрепляется рабочий инструмент;
  • рабочий стол – в его плоскости выполняют фрезерование и токарные работы;
  • системы охлаждения фрезера, резца и шпинделя от перегрева.

Простейшая схема создания устройства

Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.

К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.

Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.

Собираем самодельное оборудование

Сначала фиксируем на направляющих балку с прямоугольным сечением. Для несущей конструкции устройства нужна достаточная жесткость. Лучше обойтись без сварного соединения всех элементов, применяя винты и болты. Швы, образовавшиеся при сварке, плохо переносят вибрацию. И рама способна быстро разрушиться.

В фрезерном станке, или же токарном, собранном собственноручно, необходимо иметь механизм, способствующий тому, что рабочий инструмент перемещается в плоскости, расположенной вертикальной. С этой целью применяют винтовую передачу.

Что касается вертикальной оси, она легко изготовляется из плиты алюминия. Нужно только параметры оси идеально подогнать к габаритам будущего устройства. Если умелец располагает муфельной печью, конструкция алюминиевой оси изготовляется самостоятельно: для ее отливания пользуются отраженными в чертеже габаритами.

Сборку начинают с ШД. Чтобы их смонтировать, оба двигателя закрепляют позади вертикальной оси на корпусе. Первый несет ответственность за то, чтобы фрезерная головка перемещалась в горизонтальном направлении, а другой, — образно говоря, «опекает» вертикальную. И уже затем начинается монтаж оставшихся узлов.

Для обеспечения вращения всех механизмов служат ременные передачи. Перед подключением к станку ПУ, нужна проверка (выполняется в ручном режиме) его работоспособности и устранение по ходу выявленных недостатков.

Использование старых ШД

Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.

Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.

Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку.

Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.

Несложно и с приводом,

i-perf.ru

Как сделать станок чпу своими руками


ЧПУ из принтера своими руками: детали, сборка, чертежи

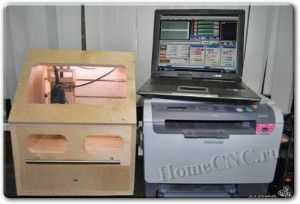

Из бросовых деталей и материалов, найденных на свалке, можно сделать прекрасный, рабочий станок с ЧПУ. Основной устройства будет старый принтер с шаговым электродвигателем. Самодельное устройство справится с изготовлением рекламной продукции, сувениров и других приятных мелочей.

Возможности самодельного станка с ЧПУ

  • Размеры рабочей поверхности: 16 х 24 х 7 см.
  • Материалы обработки: текстолит не толще 3 мм, фанера не толще 15 мм, любые виды пластика, древесины.
  • Гравировка: дерево, пластики, мягкие металлы.
  • Обработка осуществляется со скоростью 2 миллиметра в секунду.

Хотя станок с ЧПУ совсем небольшой и работает на слабеньком двигателе, он подойдет для любительских и профессиональных задач. А теперь разберемся, какие материалы и инструменты понадобятся, чтобы его сделать своими руками.

Детали и инструменты

Основа самодельного ЧПУ станка — принтер. Предпочтительнее всего взять матричный любой марки (HP, Epson, Xerox, Ricoh, Canon). Двигатели от принтеров легко устанавливаются своими руками, долговечны, тихо работают.

Перед тем, как покупать с рук старое устройство, необходимо посмотреть в инструкции параметры мотора и другие детали конструкции. Некоторые умельцы приспосабливают в дело шаговые моторы от сканеров.

Кроме этого нужны детали:

  • фанера для корпуса №15;
  • дюралевые уголки 20 мм;
  • саморезы;
  • три подшипника 608;
  • несколько болтов М8 длиной 25 мм;
  • строительная шпилька М8;
  • резиновый шланг;
  • 2 гайки М8;
  • дремель;
  • 4 линейных подшипника;
  • кронштейн для досок 80;
  • клей ПВА.

Инструменты:

  • ножовка;
  • отвертка;
  • электродрель;
  • плоскогубцы;
  • тиски;
  • напильник;
  • бокорезы.

Сборка станка с ЧПУ

  1. Из фанеры своими руками выпиливаем два квадрата размерами 370 х 370 мм для боковых стенок, один 340 х 370 мм для задней и один 90 х 340 мм для передней стенки.
  2. Стенки станка с ЧПУ своими руками скрепляются саморезами через заранее проделанные дрелью отверстия с расстоянием до края 6 мм.
  3. Направляющие по Y-оси — уголки из дюраля. Чтобы прикрепить их к боковым стенкам в 30 мм от дна корпуса делается шпунт 2 мм. Благодаря шпунту направляющие устанавливаются ровно и не перекашиваются. Уголки прикручиваются сквозь центральную поверхность саморезами. Длина направляющих составляет 340 мм. Такие направляющие служат до 350 часов работы, после чего необходимо поменять их.
  4. Рабочая поверхность выполняется из уголков 140 мм длиной. Снизу на болты крепится один подшипник 608, сверху два. Важно выдержать соосность, чтобы столешница перемещалась без напряжения и перекосов.
  5. В 50 мм от дна проделывается выход для двигателя Y-оси диаметром 22 миллиметра. Для подшипника опоры винта хода в передней стенке просверливается отверстие 7 миллиметров.
  6. Винт хода сделаем своими руками из припасенной строительной шпильки, с мотором он взаимодействует посредством самодельной муфты (подробно об изготовлении ниже).
  7. В удлиненной гайке М8 проделываются винтовые отверстия поперечником 2,5 миллиметра с резьбой М3. На нее гайка закрутится на ось.
  8. Х-ось сделаем из направляющих из стали, которые найдутся в корпусе принтера. Там же берутся и каретки, которые надевают на оси.
  9. С изготовлением Z-оси придется повозиться. Ее основание делается из фанеры №6. Направляющие поперечником 8 мм изымаем из принтера. Фанерные элементы фиксируются между собой клеем ПВА, в которые на эпоксидную смолу вклеиваются подшипники линейные или снять с кареток втулки. Сделаем еще одну ходовую гайку по уже известному алгоритму.
  10. Вместо шпинделя в станке с ЧПУ будет установлен дремель с держателем из кронштейна для доски. Снизу проделывается отверстие поперечником 19 миллиметров для выхода дремеля. Фиксируется кронштейн на саморезы к основанию Z-оси в заранее подготовленные отверстия.
  11. Опоры для каретки Z-оси делается из фанеры: основание 15 х 9 см, нижняя и верхняя стороны 9 х 5 см. Посередине верхушки делается отверстие для подшипника опоры. Под направляющие также просверливаются выходы.
  12. Итоговый шаг — сборка Z-оси с кронштейном дремеля и монтаж в корпус станка.
направляющие станка с ЧПУ держатель для осей Z кронштейн для Z-оси каретка Z-оси
Изготовление муфты
муфта из резинового шланга и фланцев

Муфта гасит вибрацию, идущую от винта хода. Это позволяет сберечь подшипники шагового электромотора и продлить ему жизнь. Кроме этого, самодельная муфта нивелирует несоответствие осей винта хода и мотора.

Самый удобный и простой вариант изготовления муфты своими руками — это с помощью прочного резинового шланга. Подбирается шланг с поперечником внутри равным диаметру оси мотора. Надеваем конец шланга на шкив мотора и приклеиваем или крепим муфтой. Другой конец шланга также крепим к винту хода. Как правило, диаметр винта больше, чем внутренний поперечник шланга. Но благодаря толстым стенкам его можно немного рассверлить. Облегчает работу жидкое мыло, которое не позволяет сверлу вязнуть в резине.

Второй способ чуть более сложный: вместо резинового шланга своими руками берем газовый с резиновой оплеткой. Оплетку можно аккуратно припаять на фланцы, в которые будут вставляться ходовой винт и шкив мотора.

И самый практичный вариант: установить фланцы на резиновую трубку высокого давления. Таким способом можно очень крепко зафиксировать все необходимые устройства, самодельная муфта отлично гасит вибрацию. Сделать фланцы можно на токарном станке с ЧПУ или заказать в мастерской.

Электронная начинка станка из принтера

Плату ЧПУ самодельным станком сделаем из деталей микросхем принтеров. Можно приобрести уже готовую плату и сэкономить много времени.

Видеоролики демонстрируют разные самодельные конструкции станков с деталями из принтера, которые можно сделать своими руками:
