Деревообрабатывающий комбинированный станок Д300, Д400.

Каталог товаров

Главная   Каталог оборудования   Деревообрабатывающие станки   Столярное оборудование   Комбинированные

Д 300, Д 400

Продажа комбинированных деревообрабатывающих станков Д300, Д400 со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на деревообрабатывающие станки Д-300, Д-400 запрашивайте в отделе станочного оборудования.

Комбинированные станки Д 300, Д 400.

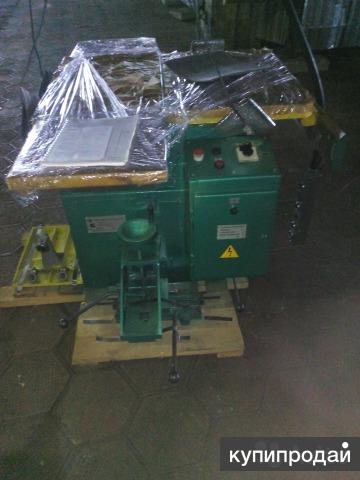

	Комбинированный деревообрабатывающий станок Д300, Д400 предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности. Д300. Максимальная ширина фугования (рейсмусования): 310 мм. Мощность: 3,0+2,2+3,0 = 8,2 кВт. Масса станка: 650 кг. Д400. Максимальная ширина фугования (рейсмусования): 410 мм. Мощность: 3,0+2,2+3,0 = 8,2 кВт. Масса станка: 780 кг.

На станке выполняются следующие операции:

• Продольной, поперечной и под углом распиловки дисковой пилой;
• Строгание (фугование) по плоскости и кромке;
• Рейсмусование с автоподачей заготовки;
• Фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезки шипов;
• Сверление и фрезерование пазов;
• Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
• Привод шпинделей индивидуальные от 3-х электродвигателей.
• Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
• Для зарезки шипов и пиления поперек волокон и под углом служит торцовочная каретка.
• Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
• Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
• Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
• Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
• Станок укомплектован эксцентриковым прижимом, направляющими линейками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ Д300, Д400:

	Д300	Д400
Наиб. ширина фугования и рейсмусования, мм	310	410
Наиб. толщина при рейсмусовании, мм	180	180
Длина фуговальных столов, мм	1850	2080
Скорость подачи при рейсмусовании, м/мин.	10	10
Наиб. глубина (сверления) и длина (паза), мм	100х100	100х100
Частота вращения ножевого вала (сверла), об. /мин.	6 000	6 000
Наиб. толщина при пилении, мм	85	85
Диаметр дисковой пилы, мм	315	315
Частота вращения пильного вала, об./мин.	3450	3450
Диаметр фрезерного шпинделя, мм	32	32
Наиб. диаметр устанавливаемой фрезы, мм	160	160
Частота вращения фрезерного шпинделя, об. /мин.	6000; 8000	6000; 8000
Количество электродвигателей, шт	3	3
Суммарная мощность, кВт	8,2	8,2
Габарит, мм	1950х1520х1450	2050х2080х1450
Масса, кг	650	780

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

	Дополнительно на станок рекомендуется установка автоматического подающего устройства (автоподатчика). Преимущества установки автоподатчика: Равномерная и быстрая подача заготовки в зону обработки, исключающая “человеческий фактор” и как следствие улучшение качества обработки и снижение количества переточек режущего инструмента. Увеличение производительности как отдельно взятого станка, так и всей технологической цепочки оборудования. Снижение травмобезопасности, что дает возможность допускать к работе на станке операторов более низкой квалификации.
	Быстросъемная копировальная приставка Д300К1. Предназначена для расширения технологических возможностей комбинированных станков мод. Д300, Д400, а также может использоваться на любом фрезерном станке с вертикальным расположением шпинделя, оснащенном шипорезной кареткой любой конструкции. Размеры стола под шаблон: 250х600 мм. Глубина криволинейного профиля: 180 мм. Длина фрезерования соответствует ходу каретки станка. Количество зажимов 2 шт.
	Приспособление фрезерное Д300ФШ. Применяется для увеличения производительности фрезерного узла. Для обеспечения безопасности и увеличения производительности труда обрабатываемый материал прижимается подпружиненными роликами сверху и сбоку. На приспособлении установлены подвижные вертикальные щеки для более точной регулировки толщины срезаемого слоя.

---

Заказать и купить деревообрабатывающий комбинированный станок Д 300, Д 400 вы можете с заказом отгрузки транспортными компаниями в города: в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России. Наверх

Комбинированный деревообрабатывающий станок Д300 Ф1300

Комбинированный деревообрабатывающий станок Д300 Ф1300 применяется для поперечной и продольной распиловки древесины вдоль и поперек волокон, фрезерования, фугования (строгания), сверления.

Станок позволяет выполнять восемь функций:

1. Фугование
2. Сверление и долбление пазов
3. Рейсмусовый режим
4. Фрезерный режим
5. Шлифовальная насадка при 1800 об/мин.
6. Форматная каретка: 1300 мм (1600, 2000, 2600)
7. Пильный узел с подрезной пилой с наклоном
8. Пильный узел без надрезной пилы 315 мм с наклоном

• Если основная пила 315х32х3 мм, подрезной пилы нет
• Если основная пила 254х32х3 мм, высота пропила 70-90 град., 55-45 град.
• Длина форматной каретки может быть больше по заказу клиента (1600, 2000, 2600 мм)

Характеристика	Значение
Фуганок и рейсмусовый узел
Мощность двигателя:	230 В, 2,2 кВт , 400 В, 3,0 кВт
Диаметр рабочего вала:	70 мм
Ножи:	3 шт.
Размер:	310х25х3 мм
Скорость:	4800 об/мин
Общая длина строгальных столов:	1380 мм
Максимальная ширина строгания:	310 мм
Максимальная толщина снимаемого слоя:	4 мм
Размер рейсмусового стола:	540х306 мм
Максимальная ширина рейсмусования:	305
Максимальная толщина снимаемого слоя:	2 мм
Скорость подачи:	6 м/мин.
Максимальная высота обрабатываемого слоя:	225 мм
Размер строгального упора:	1200х150мм
Диаметр аспирационного выхода:	100 мм.
Сверлильный узел
Размер стола:	500х210 мм
Максимальный диаметр инструмента:	16 мм
Вертикальное перемещение:	140 мм
Горизонтальное перемещение:	290х150 мм
Круглопильный узел
Мощность двигателя:	230 В, 2,2 кВт; 400 В, 3,0 кВт.
Основная пила:	315/254х32 мм
Скорость основной пилы:	4500 об/мин
Подрезная пила:	100х20 мм
Скорость подрезной пилы:	8500 об/мин
Наклон узла:	45 0 – 90 0
Ход каретки:	1400 мм
Высота пропила:	100 мм при 90 0, 80/ 45 0
Размер основного стола:	300х860 мм
Размер дополнительного стола:	300х500 мм
Направляющая:	1300х250 мм
Размеры дополнительный каретки:	760х580 мм
Диаметр асп. выхода:	100 мм
Фрезерный узел:
Мощность двигателя:	230 В, 2,2 кВт; 400В, 2,2 кВт
Размер стола:	300х860 мм
Максимальный диаметр инструмента:	200 мм
Вертикальное перемещение шпинделя:	100 мм
Скорость вращения шпинделя (мин):	1800, 3000, 6000, 9000
Диаметр асп. выхода:	100 мм
Размер упаковки:	1570х1220х985 мм 555/590 кг

Д300 | Макино

D300 | Макино

Перейти к основному содержанию

Горизонтальная обработка

Вертикальная обработка

ЭДМ

Шлифовка

Центры обработки графита

Горизонтальная обработка, 4 оси

Горизонтальная обработка 5-осевой

Вертикальная обработка 3 оси

Вертикальная обработка, 5 осей

Электроэрозионное сверление отверстий

Грузило EDM

Проволочный электроэрозионный станок

Вертикальный 5-осевой

Технические характеристики

Оснащен шпинделем мощностью 30 л. Z motion, D300 разработана как высокопроизводительная пятиосевая платформа. Беспрепятственное расположение шпинделя и стола с цапфой обеспечивает превосходный и близкий доступ к детали — идеально подходит для высокоскоростной обработки
Оснащенный магазином на 60 инструментов, системой быстрой смены инструмента и различными системами подачи СОЖ для управления и удаления стружки, станок D300 очень универсален. Дополнительные высокоскоростные шпиндели (20 000 и 30 000 об/мин), увеличенная емкость магазина инструментов (124 и 212) и устройство смены паллет или роботизированная загрузка обеспечивают дальнейшую настройку станка.

D300 оснащен системой управления Makino Professional 6, обеспечивающей стабильную, безопасную платформу с надежной производительностью на стороне ЧПУ, а также удобный для оператора графический интерфейс пользователя (GUI). Это устройство управления станком последнего поколения предлагает большие цветные сенсорные экранные приложения с меню. Значки обеспечивают «горячие ссылки» и быстрый доступ к важной информации, которая может потребоваться оператору. Кроме того, новая платформа управления обеспечивает все функции, типичные для ПК (вырезание, вставка, копирование, поиск, замена и т. д.), которые редко доступны в системе управления станком. Усовершенствованная технология управления данными и запатентованное сервоуправление Makino следующего поколения Super Geometric Intelligence (SGI.5) обеспечивают минимально достижимое время цикла за счет сокращения времени цикла обработки многогранных контурных деталей, штампов, сложных полостей и стержней на целых 40 процентов по сравнению с другими. к большинству других технологий управления.

Метрическая система Английский

Стол: диаметр 300 мм

X: 300 мм Y: 500 мм Z: 350 мм

Аси A-ось

+120/-120

C-ось

360

Spindle RPM

15K (20K, 30K OPT)

Rapid Traverse

60 000 мм/мин

. /мин

Максимальная заготовка

450 диаметр x 240 мм (условно)

Максимальная полезная нагрузка

Таблица: 120 кг

емкость ATC

60 (124, 212 OPT)

Инструмент для инструмента

0,8 с

Максимальный диаметр инструмента

70 мм

Максимум.

Дополнительные возможности ATC:

Да

Стол: диаметр 11,8 дюйма

X: 11,8 дюйма Y: 19,7 дюйма Z: 13,8 дюйма

Ось A:

+120/-120

Ось C:

360

Спинделя RPM:

15K (20K, 30K OPT)

Rapid Traverse:

2 362 дюйма/мин

Рутируйте. 10,6 “ВЫСОКАЯ (условная)

Максимальная полезная нагрузка:

Таблица: 265 фунтов

емкость ATC:

60 (124, 212 Opt)

Инструмент для инструмента:

0,8 с

Максимальный диаметр инструмента:

2,76 2,76 0,8 с

”

Максимальный вес инструмента:

17,6 фунтов

Makino.ДополнительноATCCapacity:

Да

Copyright © 2023, Макино. Все права защищены.

Д300 | Макино

D300 | Макино

Перейти к основному содержанию

Горизонтальная обработка

Вертикальная обработка

ЭДМ

Центры обработки графита

Горизонтальная обработка, 4 оси

Горизонтальная обработка 5-осевой

Вертикальная обработка по 3 осям

Вертикальная обработка, 5 осей

Электроэрозионное сверление отверстий

Грузило EDM

Проволочный электроэрозионный станок

Вертикальный 5-осевой

Технические характеристики

Оснащен шпинделем мощностью 22 кВт, 15 000 об/мин, CAT40 (или опциональным HSK-A63), сверхбыстрыми двигателями DD для осей A и C и высокоскоростными линейными двигателями X, Y и Z motion, D300 разработана как высокопроизводительная пятиосевая платформа. Беспрепятственное расположение шпинделя и стола с цапфой обеспечивает превосходный и близкий доступ к детали — идеально подходит для высокоскоростной обработки
Оснащенный магазином на 60 инструментов, системой быстрой смены инструмента и различными системами подачи СОЖ для управления и удаления стружки, станок D300 очень универсален. Дополнительные высокоскоростные шпиндели (20 000 и 30 000 об/мин), увеличенная емкость магазина инструментов (124 и 212) и устройство смены паллет или роботизированная загрузка обеспечивают дальнейшую настройку станка.

D300 оснащен системой управления Makino Professional 6, обеспечивающей стабильную, безопасную платформу с надежной производительностью на стороне ЧПУ, а также удобный для оператора графический интерфейс пользователя (GUI). Это устройство управления станком последнего поколения предлагает большие цветные сенсорные экранные приложения с меню. Значки обеспечивают «горячие ссылки» и быстрый доступ к важной информации, которая может потребоваться оператору.
