Как правильно согнуть металлический квадрат
Производство стали
- Образование и карьера
- Интерактивный учебник
- Производство стали
01 апреля 2020 5460 0 ковка производство проката
Обработка металлов – одно из наиболее древних ремесел. С началом массового производства сталей им стали заниматься не только кузнецы, но и многочисленные производители садовой мебели, изготовители металлоконструкций, дизайнеры арт-объектов и просто домашние умельцы.
В своей практике они широко используют круглый и квадратный пруток. И если с обработкой первого справляются даже новички, то с гибкой квадрата сложности могут возникнуть и у опытных специалистов.
Прежде чем получить желаемую конфигурацию, многие мастера испортят не один пруток, а ведь даже несмотря, что на квадрат металлический цена за метр более, чем доступна, никому не хочется зря тратить свое время и переводит прокат впустую.
Технические сложности
При определенных навыках и использовании разной инструментальной оснастки из квадратного прутка изготавливают многочисленные гнутые элементы арок и садовой мебели, ворот и калиток, ограждений и заборов, навесов и козырьков. И перед мастером стоит двойная задача. Ему необходимо придать квадратному прутку определенную форму и при этом обязательно сохранить четкую геометрию граней и формат сечения. Это особенно трудно, если изготавливается сразу несколько гнутых изделий и требуется обеспечить идентичность форм и размеров.

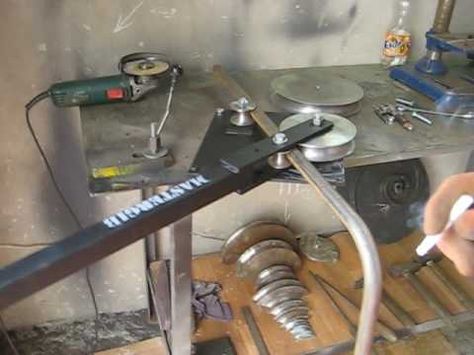

Оборудование для гибки квадрата
Для изготовления декоративных изделий квадратный пруток рекомендуются гнуть безударным способом. Такой метод называют «холодной ковкой» и для него используются:
- специальный станок – оборудование, позволяющее придавать прутку самые разнообразные формы и вести массовое производство;

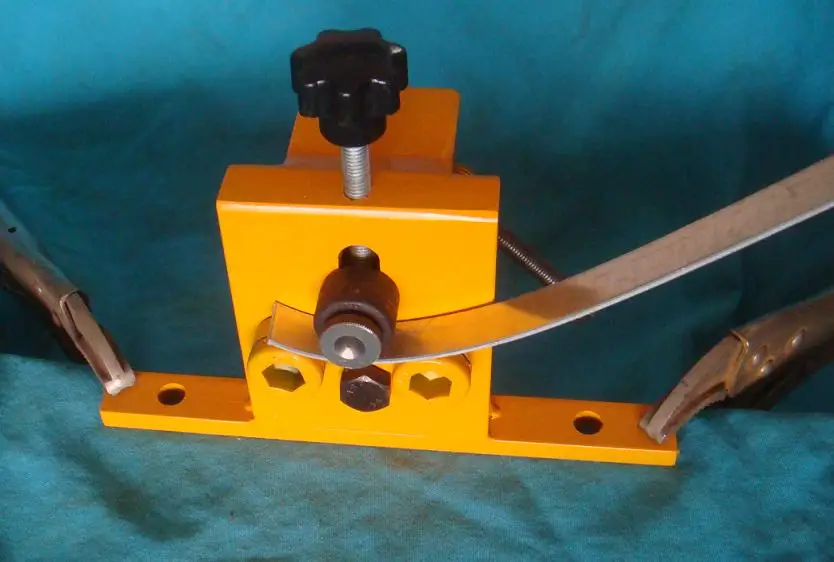

- гибочный кондуктор – механическое приспособление, рассчитанное на гибку квадрата по одной или двум конфигурациям;
- оправки – простейший слесарный инструмент.
Как правило, используется для разовых операций и гибки под углом или радиусом.
Как правило, используется для разовых операций и гибки под углом или радиусом.Как правильно гнуть квадрат
При изгибающих деформациях пруток рассматривают как тело с внешней и внутренней плоскостью изгиба. Первая испытывает воздействие сил растяжения, вторая – сил сжатия. В середине сечения проходит условная нейтральная линия. Чтобы обеспечить пластичность металла и исключить смещение нейтральной линии, что всегда приводит дефектам, то с учетом структурных деформаций гнуть квадрат со стороной до 12 мм рекомендуется холодным способом. Прокат большего сечения гнется в горячем состоянии. Зона прогрева определяется углом изгиба:
- 90 градусов – 6а;
- 60 градусов – 4а;
- 45 градусов – 3а;
- радиус – R + 2a.
Применение ударного инструмента при холодной и горячей гибке может привести к появлению трещин и изменению формы сечения. Поэтому если молотки и используются, то только выполненные из мягкого металла.
Любая металлоконструкция – это проектная работа. Отрабатывать первичные навыки лучше с минимально простых форм. Это позволит определить величину усилия, которое необходимо приложить для получения определенного угла или радиуса. При работе со сложными формами используются шаблоны и оправки, мелом размечаются прямолинейные, угловые и округлые отрезки.
Но в любом случае придется рассчитать длину заготовки. Здесь в зависимости от уровня технической подготовки, габаритов изделия и степени оперативности выполнения работ можно пойти двумя путями:
- выполнить математический расчет на основе простых геометрических формул для треугольника, круга, овала и так далее, а потом сложить длины всех прямых и сложных отрезков по внешней стороне;
- изначально взять заготовку большей мерной длины, а потом отрезать лишнее и по остатку определить нужный размер прутка.
Когда гнут квадрат под углом 90 градусов, достаточно сложить длину прямых отрезков и добавить поправочный коэффициент.
ПОДЕЛИСЬ ИНТЕРЕСНОЙ ИНФОРМАЦИЕЙ
Опубликовано MetalSpace
Адрес электронной почты: [email protected]
Предлагаем сотрудничество
- Опубликуй свои произведения в электронной форме.
- Размести научную статью или пресс-релизы на страницах нашего портала.
Online учебник
На основе современных представлений рассмотрены основные металлургические производства
АНАЛИТИКА
Научные статьи и методические материалы о природных и вторичных ресурсах металлов, а также металлургических технологиях
Производство и наука
- Эколого-экономическая эффективность реновации технических изделий июль 22, 2019
- Сжиженный природный газ март 19, 2018
- Ветроэнергетика в России, развитие технологии в ветроэнергетике янв 23, 2018
Методические материалы
- Модернизация барабанных летучих ножниц – Дипломный проект дек 03, 2020
- Историко-реконструкторское движение в России фев 04, 2017
Интерактивный учебник
- Как правильно согнуть металлический квадрат апр 01, 2020
- Сталь с полимерным покрытием янв 04, 2019
Потенциал Забайкальского .
..Обработка металлов …
Пластическая деформация …
Металлургические технологии …
Основоположники отечественной …
Основоположники отечественной …
Русская средневековая .
Русская средневековая …
ИНТЕРАКТИВ
Интерактивная картина мира металлов на ключевых этапах истории цивилизации
Энциклопедия «Металлургия и время»
- «Дредноуты» и «крупповские пушки» март 10, 2014
- Преимущества получения ферромарганца в электропечах март 09, 2014
- Проблемы производства доменных ферросплавов март 08, 2014
Металлургические объекты
- Музей истории МИСиС. Металлургия – кузница победы
апр 20, 2020
- Доменная печь Лиенсхютте (Lienshytte blast-furnace) авг 28, 2014
- Железоделательный завод Энгельсберг (Engelsbergs bruk) авг 27, 2014
Металлургия – кузница победы
апр 20, 2020Обучающие игры
- Маша и компания – Таланты дек 07, 2014
- Маша и компания – Игры на природе дек 06, 2014
- Легенды огня и металла Часть 3. Мушкет
июнь 19, 2014
Мушкет
июнь 19, 2014Copyright © 2011 – 2022 MetalSpace
Оборудование для гибки труб — башмаки для гибки труб под углом 90˚ от Mittler Bros.
Toggle Nav
# Введите не менее 3 символов для поиска # Нажмите Enter для поиска
Меню
Счет
* Регулируемые седла продаются отдельно — не входят в комплекты обуви
Позиции 1–32 из 40
Страница
- Вы сейчас читаете страницу 1
- Страница 2
- Страница Следующий
Показывать
12 20 32 Все
на страницу
Сортировать по Наиболее актуальными По алфавиту (от А до Я) По алфавиту (от Я до А) Цена (от низкой к высокой) Цена (от высокой к низкой) Новейшие поступления Бестселлер Самые популярные Самые популярные Часть По умолчанию Размер Установить нисходящее направление
Позиции 1–32 из 40
Страница
- Вы сейчас читаете страницу 1
- Страница 2
- Страница Следующий
Показывать
12 20 32 Все
на страницу
Сортировать по Наиболее актуальными По алфавиту (от А до Я) По алфавиту (от Я до А) Цена (от низкой к высокой) Цена (от высокой к низкой) Новейшие поступления Бестселлер Самые популярные Самые популярные Часть По умолчанию Размер Установить нисходящее направление
Фильтр
Магазин по
Варианты покупок
Материал
Изгиб с углом более 90° (3602°)
Информация о продуктеПослать запрос
С нашими радиально-гибочными станками вы можете легко сгибать углы более 90 °, как показано на видео.
Гибкие скобы
Инструмент с 4 захватами для 180° (>90°)
Этот инструмент можно использовать для гибки плоских заготовок (плоской стали) или круглой стали под углом 90°. Таким образом можно получить углы до 180°. Этот инструмент легко устанавливается на горизонтальную гибочную машину. В частности, с помощью этого инструмента можно легко изготовить кронштейны с изгибом на 180°.
Для более крупных серий мы также рекомендуем наш радиально-гибочный станок.
Кромкогиб 180°
Радиально-гибочный станок позволяет изгибать более 90° на плоской стороне – изгиб кромки. Изгибы на 180° и более могут быть выполнены с помощью кромкогибочной машины на радиально-гибочном станке.
Подходящие машины
9 Артикул
Добавлено сравнение продуктов Добавлено сравнение продуктов Перейти к сравнению продуктов
Товар уже добавлен Товар уже добавлен.
Пожалуйста, добавьте другой продукт или перейдите к
Сравнение продуктов
Добавлено сравнение продуктов Товар добавлен в сравнение. Пожалуйста, добавьте хотя бы еще один продукт, чтобы начать сравнение продуктов.
RADIAL 2500 CNC
2500 CNC RADIAL гибочный станок
| Изгибающая способность круглого прутка | ø30 мм (S235) |
|---|---|
| Поворотный стол ø | 390 мм / 550 мм |
| Момент затяжки | 2’450 Н·м |
| Высота инструмента | 100 мм |
| Гибкость плоская | 60×15 / 50×20 |
сравнивать
вся информация
RADIAL 10’000 ЧПУ
10’000 ЧПУ РАДИАЛЬНО-гибочный станок
| Гибкость круглого прутка | ø50 мм (S235) |
|---|---|
| Поворотный стол ø | 390/550/1600 мм |
| Момент затяжки | 2’450 Н·м |
| Высота инструмента | 100 мм |
| Гибкость плоская | 100×25 / 80×30 мм |
сравнивать
вся информация
RADIAL 5000 CNC
5000 CNC RADIAL гибочный станок
| Изгибающая способность круглого прутка | ø 40 мм (S235) |
|---|---|
| Поворотный стол ø | 390 мм |
| Поворотный стол ø опционально | 550 мм |
| Момент затяжки | 5 000 Н·м |
| Высота инструмента | 100 мм |
| Гибкость плоская | 100×20 / 40×30 (S235) |
сравнивать
вся информация
420 HE
420 HE горизонтальная гибочная и правильная машина
| Рабочая мощность | 42 к / 420 кН |
|---|---|
| Высота инструмента | 200 мм / 7,87 “(дюйм) |
| Гибкость плоская | 200/20 мм |
| Емкость для правки | НЕА 180 |
| Гибка труб | 3/8″ – 2″ (60,3 мм) |
| Круглый стержень | ø 40 мм |
| Управление | Ручное управление |
| Типичные области применения | Цех металлообработки / Металлоконструкции для гибки и правки |
сравнивать
вся информация
420 Гибочный станок с ЧПУ
420 Гибочный станок с ЧПУ для гибки и правки
| Рабочая мощность | 42 к / 420 кН |
|---|---|
| Высота инструмента | 200 мм / 7,87 “(дюйм) |
| Гибкость плоская | 200/20 мм |
| Емкость для правки | НЕА 180 |
| Гибка труб | 3/8″ – 1 ½” |
| Круглый стержень | ø 35 мм |
| Управление | Управление ЧПУ |
сравнивать
вся информация
820 HE
820 HE универсальный горизонтальный гибочный и правильный станок
| Рабочая мощность | 82 к / 820 кН |
|---|---|
| Высота инструмента | 300 мм / 11,81 дюйма (дюйм) |
| Гибкость плоская | 300/20 (30) мм |
| Емкость для правки | НЕА 260 |
| Гибка труб | 3/8″ – 3″ |
| Круглый стержень | ø 60 мм |
| Управление | Ручное управление |
| Типичные области применения | Металлоконструкция, прочная универсальная гибочная машина |
сравнивать
вся информация
820 CNC
820 CNC горизонтальный гибочный станок для гибки и правки
| Рабочая мощность | 82 к / 820 кН |
|---|---|
| Высота инструмента | 300 мм / 11,81 дюйма (дюйм) |
| Гибкость плоская | 300/20 (30) мм |
| Емкость для выпрямления | НЕА 260 |
| Гибка труб | 3/8″ – 3″ |
| Круглый стержень | ø 60 мм |
| Управление | Управление ЧПУ |
сравнивать
вся информация
1300 HE
1300 HE универсальный горизонтальный гибочный и правильный станок
| Рабочая мощность | 130 до / 1300 кН |
|---|---|
| Высота инструмента | 300 мм / 11,81 дюйма (дюйм) |
| Гибкость плоская | 300/30 (40) мм |
| Емкость для правки | ЕВР 300 |
| Гибка труб | 3/8″ – 3″ |
| Управление | Ручное управление |
| Типичные области применения | Металлоконструкция, прочная универсальная гибочная машина |
сравнивать
вся информация
1300 CNC
1300 CNC горизонтальный гибочный станок для гибки и правки
| Рабочая мощность | 130 до / 1300 кН |
|---|---|
| Высота инструмента | 300 мм / 11,81 дюйма (дюйм) |
| Гибкость плоская | 300/30 (40) мм |
| Емкость для правки | ЕВР 300 |
| Гибка труб | 3/8″ – 3″ |
| Управление | Управление ЧПУ |
сравнивать
вся информация
