Самодельный станок для гибки металла своими руками

Необязательно тратить большие средства на приобретение профессиональных станков для гибки металла или обращаться за услугами к специализирующимся фирмам. Для небольших и несложных форм можно использовать самодельное устройство. Как ни удивительно, изготовить его можно даже быстрее, чем работать с ним. После прочтения данной статьи гибка металла вполне покажется вам простым делом.

Приобрести готовый или сделать своими руками?

В покупке готового станка нет ничего плохого, даже имеются неоспоримые плюсы:

• более мощное оборудование;
• широкие возможности по гибке;
• использование в промышленных масштабах.

Однако самодельное устройство для гибки металла может стать хорошим дополнением для набора домашней техники и инструмента. Даже если вам на данный момент необходимо всего один раз воспользоваться таким устройством, в будущем оно может пригодиться.

В чем преимущество?

Заводские варианты гибочных аппаратов в большинстве случаев имеют механические приводы. Они удобны для гибки металла в больших объемах и количествах. Также существуют станки с гидравлическим приводом. Но оба варианта слишком дорогие и приобретать любой из них слишком затратно, если вам необходимо работать с металлом в небольших объемах.

К плюсам также можно отнести скорость создания. На один самодельный станок для гибки металла уйдет не больше часа работы.

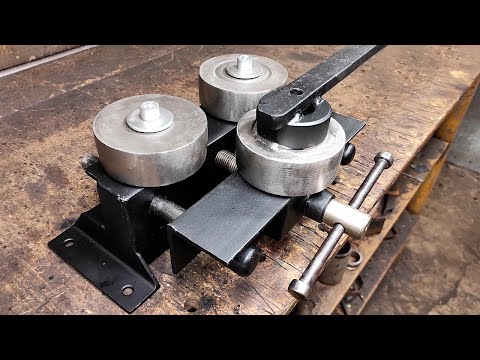

Где найти инструкцию и схему?

В свободном доступе в интернете можно отыскать множество вариантов самодельного оборудования. Несмотря на детальные различия, каждый такой аппарат состоит из следующих элементов:

• прижим;
• основание;
• обжимной пуансон с рычагом.

Если вам необходимо устройство исключительно для гаражных работ (согнуть небольшой кусок трубы, листа и так далее), то полностью металлическую конструкцию можно разбавить деревянными элементами. С таким станком будет удобнее работать, да и конструировать его проще.

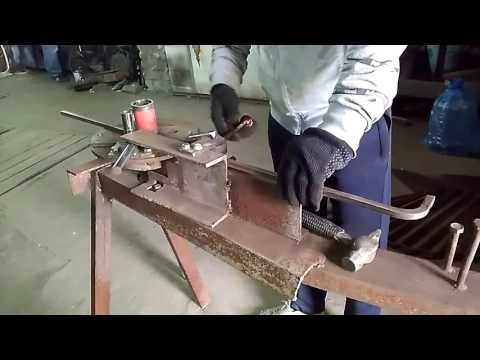

Для гибки крупногабаритного металла

Для более масштабных и сложных работ лучше изготавливать устройство из швеллера. Учтите, что для этого вам понадобится сварочный аппарат и самые базовые навыки по работе с ним.

Советы по работе

Если данное оборудование необходимо для изготовления деталей на продажу, то стоит задумать о приобретении полноценного станка для гибки металла. Поскольку в самодельной конструкции вся ответственность за угол сгиба и идеальное исполнение лежит только на вашей физической силе, использовать такое оборудование ежедневно в течение рабочего дня не рекомендуется. Если вы занимаетесь гибкой металла с толщиной больше 10 мм, то обязательно прогревайте место сгиба. Это значительно облегчит вашу работу.

Аппарат для гибки металла своими руками – незаменимая вещь в любом гараже или мастерской, даже если вы редко сталкиваетесь с обработкой металлических деталей. Также вы можете прочесть по ссылке www.lazer-nn.ru статьи о лазерной резке и ознакомиться с материалом о порошковой покраске на странице www.lazer-nn.ru/poroshkovaja-pokraska.html.

Как сделать мини станок для гибки металла

Наличие гибочного станка в домашней мастерской будет совсем нелишним. С его помощью можно изгибать тонкие листы жести и алюминия для самых разных нужд.

Понадобится

Поскольку мы собираемся работать с тонкими материалами, то и усилия изгиба будут не слишком большими. С учетом этих факторов, производим подбор материалов:

• уголок 25×25 мм длиной 500 мм;

• стержень диаметром 8 мм длиной 250 мм;

• две навесных петли 25×60 мм;

• два болта 6×50 мм с гайками;

• четыре винта;

• деревянный брус 50×100×300 мм.

Чтобы выполнить все операции, понадобится дрель со сверлами диаметром 3,5 и 6,5 мм, ленточная пила, сварочное оборудование, тиски и струбцины.

Процесс изготовления мини гибочного станка

Разрезаем уголок 25×25 мм ленточной пилой на пять отрезков: три – длиной 125 мм и два – 62,5 мм. Также отрезаем от стального стержня диаметром 8 мм отрезок длиной 250 мм для изготовления ручки.

Два стальных уголка по 125 мм складываем полками вниз и зажимаем в тиски. Третий укладываем на один из двух, зажатых в тиски, так, чтобы наружная сторона вертикальной полки совпала с линией соединения двух нижних уголков, и сжимаем их струбцинами.

Помещаем во внутренний угол, образованный тремя элементами, навесные петли. Плотно прижимаем их к полкам и через отверстия для шурупов привариваем к металлу. Убеждаемся, что петли свободно складываются и раскладываются.

Снова складываем шарниры и по центру поперечно упираем в вертикальную полку стальной стержень и привариваем его к горизонтальной полке с наружной стороны.

На полке уголка без ручки сверлим по центру, отступив от торцов 12 мм, по одному отверстию диаметром 6,5 мм. Кладем этот элемент на продольный угол деревянного бруса ближе к одному концу, чтобы полка с отверстиями оказалась сверху. Используя этот уголок как шаблон, сверлим два сквозных отверстия в брусе, который за другой конец зажат в тисках.

В третьем уголке тем же сверлом выполняем также два отверстия на таком же расстоянии друг от друга, что и во втором уголке. Он будет крепиться к нему так, чтобы его угол был направлен в сторону от петель. Но центры отверстий в третьем уголке смещаем к кромке горизонтальной полки на величину толщины материала для изгиба.

В нашем случае величина смещения должна быть 1,6 мм.
В двух коротких заготовках уголка по краям сверлим отверстия диаметром 3,5 мм и прикручиваем их винтами к деревянному брусу так, чтобы они упирались в продольно закрепленный большой уголок и составляли с ним 90 градусов.

Наш станок готов к работе.

Испытание станка

Ослабляем гайки крепления уголков и в образовавшуюся щель между ними просовываем полоску металла, которую необходимо согнуть. Чтобы изгиб получился ровным, прижимаем полоску к направляющему уголку.

После этого затягиваем гайки, не допуская перетяга дальней гайки и перекоса прижимного уголка. Щель между уголками должна быть одинаковой по всей их длине.
Ручку, которая до сих пор висела вертикально вниз, поднимаем до горизонтального положения. В процессе ее перемещения из первого положения во второе, происходит изгиб металла.

Ослабляем гайки и освобождаем изгибаемый материал. После этого вынимаем его из станка, если изгиб закончился, или перемещаем в другое положение и продолжаем изгибные операции.
