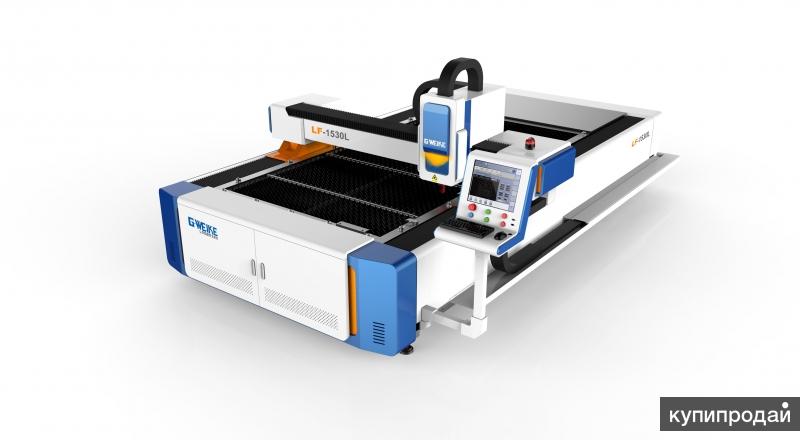

Станок для лазерной резки листового металла TF3015EDGE+ — Производство лазерного оборудования
Основная структура и сфера применения
Волоконные лазерные станки с ЧПУ TF EDGE являются интегрированным комплектным оборудованием лазерной резки оптического электромеханического прибора, в состав которого входят: волоконная лазерная установка, холодильная камера, волоконная режущая головка, отрезной станок, контрольная система, система водного и газового тракта, вытяжная система и другие детали.
Станок применяет фиксацию и функцию переносной конструкции, он является направляющим лазерным отрезным станком с ЧПУ двухосевой передачи и трехосевого контроля. В том числе передачи оси X и Y осуществляют плоскостную отрезную подачу.
Станок использует современный лазер в сочетании с портальным станком с ЧПУ. Он отличается высокой прочностью и стабильностью, а также высокоточной шарико-винтовой передачей и линейной направляющей. Волоконный лазер обладает целым рядом преимуществ: высокое качество луча, яркость, высокая скорость преобразования, отсутствие необходимости техобслуживания, стабильность, надёжность, низкие эксплуатационные расходы, размер.
Высокое качество луча: меньший диаметр фокусировки и высокая эффективность работы.
Высокоскоростная резка: скорость резки больше 20 м/мин
Стабильный режим работы достигается использованием импортных волоконных лазеров со стабильной производственной системой, способной работать до 100 000часов.
Высокая эффективность фотоэлектрического преобразования по сравнению со станками, работающими на СО2 лазерах, эффективность фотоэлектрического преобразования данного оборудования в 3 раза выше.
Низкая стоимость и низкие эксплуатационные расходы: экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20% —30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт.
Простое управление: оптическая система связи, не требуется регулирование оптического пути.
Компактная конструкция, легко адаптируемая к производственным требованиям.
Станки серии TF EDGE пригодны для отрезной обработки нержавеющей, легированной, кремнистой стали, а также оцинкованного, алюминиевого, титанового и других металлических материалов.
Основные технические параметры
| Модель | ТАЙОР TF3015/TF6015/TF6020EDGE |
| Координатный стол, со стойкой ЧПУ | ТАЙОР |
| Модуль для раскроя листа | ТАЙОР |
| Волоконная лазерная установка | 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 6000 Вт FEIBO/Raycus(Китай), GW(США) или IPG |
| Волоконная лазерная режущая головка | OSPRI LC40 Автофокус/ Raytools |
| Редукторы | Motoreducer (Франция) |
| Прецизионная косозубая передача шестерня-рейка; Оси X, Y | Leader (Китай) |
| Линейные направляющие и каретки портала, Ось Y | HIWIN (Тайвань) |
| Линейные направляющие и каретки режущей головки, Ось X | HIWIN (Тайвань) |
| ШВП вертикального перемещения режущей головки, Ось Z | HIWIN (Тайвань) |
| Чиллер для охлаждения лазера | Tongfei (КНР) |
| Система ЧПУ | CypCut (Рус. Яз.) |
| Серводвигатели перемещения портала, Ось Y | Yaskawa (Япония) |
| Серводвигатель перемещения режущей головки, Ось X | Yaskawa (Япония) |
| Серводвигатель перемещения режущей головки, Ось Z | Yaskawa (Япония) |
| Системы пневматики (пропорциональный клапан ) | SMC Corporation, (Япония) |
| Электрические компоненты (контактор, автомат и т.д.) | CHINT (Китай) |
| Выдвижные ящики для сбора технологических отходов | ТАЙОР |
Специальные функции для ЧПУ
| Функция | |
| Серво механическая | Контроль слежения за поверхностью листа |
| Контроль мощности | Контроль уклона лазерной мощности |
| Функция обратной связи | Выполняет программа NC |
| Обратная остановка | После неисправности может восстанавливаться на прежнее место |
| Поворотная функция | Установлены технологические параметры поворота |
| Функции прошивки | Импульсная, отслеженное движение, ускорение |
| Функции подвода | Установлены технологические параметры подвода |
| Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
| Функция смены | Повышен отрезной эффект |
| Общая резка | Повышен отрезной эффект общей резки |
| Функция калибровки | Установлена специальная технология калибровки |
Большой станок для лазерной резки 1390 с трубкой reci 130Вт
Лазерный станок CO2 KAMACH GO 1390 RW130 – обзор и видео
Лазерный станок CO2 KAMACH GO 1390 RW130 – востребованность лазеров с числовым программным управлением растёт с каждым годом и тому есть несколько объяснений.
Начнём с того, что вести речь мы будем не о граверах. Как понятно из названия, лазерный гравер – это станок для гравировки, и редко мастера, которые решили купить лазерный станок, будут удовлетворены столь малым функционалом станка.
– Лазерная резка фанеры – в наибольшей степени популярный формат использования станка с ЧПУ. Фанера является одним из наиболее популярных материалов на потребительском рынке, а ещё легко режется и гравируется. Её очень просто найти, а совладать с лазерной резкой фанеры может станок с трубкой с мощностью от пятидесяти и более Вт.
– Лазерная резка ткани – конечно, с лазерной резкой ткани совладает даже маломощный лазер, но для того, чтобы поставить на поток резку рулонной ткани, вам понадобится уже широкоформатный лазер с обширным рабочим полем 1600х900мм.
– Гравирование материалов – сильная сторона обычного лазерного оборудования в том, что он может довольно просто справляться с гравировкой почти любых материалов. Очевидно, делать это он будет гораздо медленнее, чем маркиратор, но с другой стороны с его помощью вы сможете гравировать и пластик, и даже металл!
Пример внешнего вида лазерной трубки Reci серии W
Лазерный излучатель – основной инструмент любого лазерного оборудования, в котором образуется луч, который, в свою очередь, применяется для резки и гравировки материалов. От параметра мощности лазерной трубки напрямую зависит производительность станка, так как именно она определяет, насколько толстый материал и с какой скоростью вы можете резать. Излучатель для лазерного станка лучше всего выбирать акцентируя внимание на параметр мощности, так как при полноценной работе станка с ЧПУ, конкретно он покажет, насколько выгодно вам покупать в будущем именно эту лазерную трубку.
| Модель | Мощность, Вт | Вид обработки | Обрабатываемые материалы |
|---|---|---|---|
| W1 | 75 – 90 | Резка, гравировка | Неметаллы |
| W2 | 90 – 100 | Резка, гравировка | Неметаллы |
| W4 | 100 – 130 | Резка, гравировка | Неметаллы |
| W6 | 130 – 150 | Резка | Неметаллы, Металлы |
| W8 | 150 – 180 | Резка | Неметаллы, Металлы |
Сравнение производительности в зависимости от мощности лазерной трубки
| 150‑180 Вт | 9. |
| 130‑150 Вт | 7.5х |
| 100‑130 Вт | 6.5х |
| 90‑100 Вт | 5.0х |
| 80‑95 Вт | 3.5х |
| 75‑90 Вт | 3.0х |
| 65‑75 Вт | 2.3х |
| 40‑50 Вт | 1.3х |
| 30‑40 Вт | 1.0х |
5х* В таблице приведены усредненные относительные значения скорости резки основных материалов.
Обрабатываемые материалы
Лазерный станок CO2 KAMACH GO 1390 RW130 – особенности и достоинства
Лазерный станок для дерева отличается акцентированной точностью и разработан для внедрения в отраслях, где именно позиционирование лазера является основным критерием.
В отличие от простых моделей, такие станки могут похвастать малым размером и увеличенным весом корпуса, а также укреплёнными направляющими и высокоточными шаговыми двигателями, дающими возможность маркировать материалы с высокой степенью детализации. Но для чего же именно требуется такой лазерный станок? Купить его можно нажав на карточку товара, а детальнее о применимости станка мы поведаем ниже.
Лазерный станок с ЧПУ
Сравнительно часто станки этого типа приобретаются именно для резки фанеры и акрила. Лазер с ЧПУ в стандартной комплектации работает с этими материалами более чем эффективно. Лазерный ЧПУ станок СО2 – сконструирован для отработки таких задач! Его усиленный корпус и качественные комплектующие позволяют ему гравировать практически любые материалы с упором именно на точность изображения, вне зависимости от его габаритов.
Хотите знать больше? Переходите по ссылке! Производство – всегда сложный, технологический процесс, в который вы вкладываете уйму труда, времени и сил.
И ничто так не деморализует, как малый, почти незаметный фактор, который словно соринка в идеальном механизме, мешает получать от производства максимальную прибыль. Но как найти и обнаружить все те проблемные зоны, которые мешают вам зарабатывать? С Conintel это останется в прошлом. Больше никаких перекуров каждые полчаса и избыточного холостого хода станка. Никакой резки на минимуме мощности и простоя. Теперь вы сможете увидеть реальный КПД своего оборудования и людей, которые с ним работают. Уже через неделю после установки у вас на руках будут все карты!
Поможем в монтаже, запуске, ремонте оборудования и обучении оператора. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле и оперативно приедем к вам в России и страны ЕАЭС.
8-800-555-29-39 [email protected]
Сервисные услуги и ремонт станков с ЧПУ в Ярославле и области: 7-920-129-19-22 support@yusto.
ru
Широкоформатный станок для лазерной резки: Серия SP
- Trotec Laser
- Продукты
- Широкоформатный станок для лазерной резки
Почему вам нужен крупноформатный станок для лазерной резки SP.
Лазерные резаки серии SP CO 2 представляют собой комплексное решение для резки крупноформатных материалов. Наши лазерные системы SP спроектированы для работы в режиме 24/7 и позволяют вам работать быстро и надежно, независимо от того, используются ли они для оформления витрин и магазинов, изготовления архитектурных моделей, производства мембранных клавиатур, поставщиков полиграфических услуг, изготовления витрин, отделки вывесок или технического текстиля и мебели.
.
Лазерный стандарт в производстве вывесок и дисплеев.
Запросить предложение
Объедините максимальную производительность и удобство использования с широкоформатным станком лазерной резки SP.
Станки лазерной резки Trotec предназначены для быстрой и точной обработки крупноформатных материалов. Такие функции, как доступ с четырех сторон и тандемная помощь, в сочетании с высочайшей скоростью резки обеспечивают максимальную производительность. Используйте всю рабочую зону без простоев. Станок для лазерной резки можно легко интегрировать в рабочий процесс допечатной подготовки благодаря совместимости с RIP и CAD.
Воспользуйтесь преимуществами наилучшего качества резки на крупноформатном станке лазерной резки SP.
Компания Trotec разработала уникальную концепцию многофункционального стола для станков лазерной резки CO 2 серии SP. В зависимости от применения можно выбрать идеальный стол и легко и быстро заменить его. Дополнительные функции для выдающегося качества резки включают вытяжную систему, расположенную непосредственно на рабочей головке, секционную вытяжную систему на рабочем столе, а также опцию цифрового регулирования сжатого воздуха.
Банк на надежной работе.
Осевой привод, система управления движением и рабочая головка, а также лазерный источник CeramiCore® отличаются высочайшим качеством и производительностью. Благодаря технологии InPack TM , разработанной Trotec, все чувствительные компоненты станка для лазерной резки, такие как линзы, зеркала или двигатели, защищены от пыли.
Система безопасности Trotec обеспечивает оптимальную защиту пользователя при работе с лазерным станком (класс лазера 2). Наши индивидуальные пакеты услуг гарантируют работу в режиме 24/7.
Поскольку индивидуальные требования
требуют индивидуальной консультации.
Запрос дополнительной информации.
Консультируем бесплатно.
Свяжитесь с нами
Быстрая погрузка и разгрузка со всех 4-х сторон.
Эффективная и эргономичная загрузка и разгрузка со всех 4 сторон. Доступ с четырех сторон сводит к минимуму пешие прогулки оператора и обеспечивает оптимальный поток товаров.
| 4 | ½ |
| боковой доступ | пешие прогулки |
|---|
Четырехсторонний доступ
Простота установки.
Поставьте лазерный станок там, где хотите. Из-за одобрения лазера класса 2 нет необходимости в отдельном лазерном помещении. Компактность машины позволяет легко интегрировать ее в ваше производство.
| 2 | ½ |
| класс лазера | занимаемая площадь |
|---|
Вдвое продуктивнее.
Использование 2 виртуальных рабочих областей. Пока станок для лазерной резки обрабатывает материал в зоне A, готовые детали могут быть удалены в зоне B, а рабочая зона может быть перезагружена, и наоборот. Благодаря Tandem Assist вы в два раза продуктивнее.
| 2 | 50% | ||||||||||||||||||||||||||||||||||||||
| рабочие зоны | более производительные Точная и надежная резка. Процесс Air Assist, извлечение стола, наведение лазерного луча и управление движением координируются.
Бесшовный рабочий процесс.Подключите лазерный станок к рабочему процессу данных. Благодаря программному обеспечению для лазерной резки Ruby® станки для лазерной резки SP могут быть легко подключены к рабочему процессу допечатной подготовки, что позволяет сэкономить время и избежать ошибок при подготовке данных.
LASER Software Software Software Software Software Machine Laser Lecer Loper-Laser Lecer. Удобная фокусировка Легко и быстро фокусируйтесь одним нажатием кнопки с помощью ультразвукового датчика SonarTechnology™. Минимальная очистка Чувствительные компоненты (линзы, линейные направляющие) защищены от пыли и грязи нашей технологией InPack Technology™ со встроенной продувкой воздухом. /ru-ru/laser-machines/laser-accessories/inpack-technology Эффективная вытяжная система Меньшее загрязнение заготовок, меньшее образование пламени и длительный срок службы лазерного станка с правильной вытяжной системой – Тротек Атмос. Передовая технология Надежная работа, максимальный срок службы и минимальные затраты на обслуживание благодаря надежному австрийскому машиностроению. Всегда продуктивно TroCare — это индивидуальный пакет услуг, обеспечивающий максимальную производительность, надежность и расчетные эксплуатационные расходы. Правильный стол для обработки Высококачественная продукция и меньше бракованных изделий благодаря правильному столу для каждого применения. Производство заданий на печать и резку Точная резка печатных материалов благодаря Trotec Vision. Прочность соответствует качеству резки. Испытайте равномерную резку тончайших структур благодаря технологии CeramiCore® с водяным охлаждением. Надежная резка Добейтесь максимальной точности контура при максимальной производительности. Система управления траекторией OptiMotion™ автоматически адаптирует скорость резания к вашей геометрии. Крупномасштабная резка и гравировка Гравировка и резка могут выполняться за одно лазерное задание и операцию. Все функции Щелкните здесь, чтобы сразу ознакомиться со всеми функциями и аксессуарами. /ru-ru/laser-machines/laser-accessories Сравнение рабочих зоннаших крупноформатных станков для лазерной резки. Технические характеристики серии SP.Подробное сравнениеПодробное сравнение Совместимость материалов с серией SP.
Download AreaDownload Area Because individual Требованиятребуют индивидуальной консультации.  Запрос дополнительной информации. Записаться на прием сейчас: Свяжитесь с нами Часто задаваемые вопросы о крупноформатных станках для лазерной резки.Какова цена станка для лазерной резки?Какой станок для широкоформатной лазерной резки самый лучший?Что нужно для успехас широкоформатными станками лазерной резки? Свяжитесь с нами. Консультируем бесплатно. Свяжитесь с нами BLM GROUP Системы лазерной резки труб LasertubeВЫБЕРИТЕ СВОЮ ЛАЗЕРНУЮ ТРУБУ Сделайте свой выбор.Системы Lasertube — это наши системы лазерной резки 2D и 3D для труб, стержней и профилей диаметром от 12 мм до 610 мм (от 0,5 дюйма до 24 дюймов) и длиной до 18 м (60 футов). LT5.10 The simplest way to enter the tube laser cutting world. Tubes up to ∅ 4,72″ (120 mm) Откройте для себя LT5 LT7 Полностью автоматическое решение, гарантирующее максимальную производительность и быструю смену производства. Диаметр трубки Диапазон мин. 0,47″ (12 мм) – макс. 6″ (152,4 мм) Откройте для себя LT7 LT8.20 Решение с самым широким рабочим диапазоном для лазерной резки труб. Пробирки до 9 шт.0044 ∅ 9,45″ (240 мм) LT FIBER EVO LT722D Самое производительное решение для труб любого сечения. Трубы до ∅ 6 дюймов (152,4 мм) Откройте для себя LT FIBER EVO / LT722D LT14 FIBER Волоконное решение для труб и профилей большого диаметра. Трубы диаметром до 14 дюймов (355 мм) Откройте для себя ВОЛОКНО LT14 LT14/LT24 Раствор CO2 для труб и профилей большого диаметра. Трубки до ∅ 14 ” / 24″ (355 мм / 610 мм) LC5 Комбинированная лазерная система для резки труб и листового металла. Пробирки до 9 шт.0044 ∅ 4,72″ ( 120 мм) Откройте для себя LC5 Вы еще не решили, какой продукт вам подходит? ПРИЛОЖЕНИЯ Представьте, что вы можете сделатьи сделайте то, что вы можете себе представить.  Какими бы ни были запросы ваших клиентов, с Lasertube вы можете порекомендовать Почему стоит выбратьLasertube? Экономьте время и уменьшайте количество компонентов. Изготовление трубчатых рам и металлических конструкций, которые точнее и быстрее собираются. Завершите свою деталь за один шаг программирования, за один шаг обработки и в одной системе. ПРИБЫЛЬНОСТЬ Lasertube — ваше новое конкурентное преимущество.Традиционная технологияОкончательная точность ± 5 мм 14 мин 35 мин 10 мин Окончательная точность ± 0,1 мм 4 мин 50 с -40 % стоимость за деталь Традиционная технологияОкончательная точность ± 2 мм 2 мин 35 мин 10 мин Технология LasertubeКонечная точность ± 0,1 мм 1 мин -30% стоимости за деталь Традиционная технологияОкончательная точность ± 3 мм 3 мин 35 мин 12 мин Технология LasertubeКонечная точность ± 0,1 мм 8 мин 20 сек -25% стоимость за деталь Постоянно расширяющаяся вселенная. С системами Lasertube вы можете создавать новые приложения или улучшать существующие, осваивая новые отрасли промышленности и увеличивая размер прибыли. Блог. Хотите узнать больше о технологии Lasertube? 26/12/2022 Тема: Lasertube Системы Lasertube и гибочные станки, обеспечивающие глобальное обслуживание клиентов Наличие единого поставщика для нескольких видов производственного оборудования дает много преимуществ: универсальный магазин для поддержки, интеграции и управления производства различных технологических процессов и партнером, с которым можно построить долгосрочные и доверительные отношения для решения будущих задач. Вот почему Леку-Она выбрала BLM GROUP. Продолжай читать27/07/2022 Тема: Lasertube 7 преимуществ автоматической системы хранения для станка для резки Lasertube Автоматизация загрузки и выгрузки материала хорошо зарекомендовала себя в лазерной резке листового металла с множеством решений и сложностей. |
|---|
Ваш инструмент работает бесконтактно и без износа. Каждый нарезанный компонент такой же, как и другой – стабилен на протяжении всего производственного процесса.
