Чертежи станка для производства лего-кирпича (часть 1)

.

Учитывая большой спрос и многочисленные обращения с просьбами об оказании помощи в изготовлении пресса для изготовлении лего кирпича своими руками, в предоставлении возможности скачать чертежи станка для лего-кирича, в предоставлении необходимых размеров и т.п.; нами принято решение об оказании максимального возможного содействия в предоставлении материалов, способных так или иначе оказаться полезными всем заинтересованным лицам.
В дальнейшем мы будем переодически осуществлять наполнение сайта подобными материалами. А так же с благодарностью примем любую помощь и содействие в указанном выше вопросе – если Вы обладаете возможностью предоставить свои материалы о лего-кирпиче или изготовления оборудования (станков, прессов) для его производства, пожалуйста, свяжитесь с нами.

Выложенные ниже чертежи (эскизы) представлены в ознакомительных целях. Непосредственно данные материалы взяты из открытых источников и приводятся в качестве основных выдержек из руководства.

Если Вам необходима полная версия документа в электронном виде, то его можно скачать в конце страницы.

По вашему дополнительному запросу, руководства, чертежи, технические условия и иные печатные материалы, могут быть составлены в единые пособия; сброшюрованы и посредством термоклеевого аппарата изготовлены в виде книги с твёрдым или мягким переплётом.
Применяемые в подобных случаях термоклеевые машины предназначены для бесшовного скрепления книжных блоков и являются одним из оптимальных решений для малой полиграфии.



Наименование документа-источника:

“Руководство для изготовления CETA-RAM по Роберто Лу Ма, инженера по строительству Инжиниринго-исследовательского Центра при Гватемальском Университете Сан-Карлос”

MANUAL PARA LA CONSTRUCCION DE LA CETA-RAM
Por
Roberto Lou Ma
Ingeniero CiviI

CENTRO DE EXPERIMENTACION EN TECNOLOGIA APROPIADA
CENTRO DE INVESTIGACIONES DE INGENIERIA
UNIVERSIDAD DE SAN CARLOS DE GUATEMALA
Guatemala, Enero de 1981
Esta publicación puede obtenerse del Centro de Información de la Construcción (CICON) al
precio de U.S. $ 10.00, incluido correo ordinario.
ClCON
Centro de Investigaciones de Ingeniería
Ciudad Universitaria, Zona 12
Guatemala, Centroamérica





Скачать бесплатно чертежи станка (пресса) для изготовления лего-кирпича.







http://brickandpress.com/

.

27.08.2018

27.08.2018

27.08.2018

27.08.2018

27.08.2018

brickandpress.com

чертежи, схема пресса и инструкция как сделать

Лего — это разновидность всем привычного кладочного кирпича. Можно ли сделать станок для лего кирпича своими руками, чертежи где можно поискать? Эти вопросы интересуют некоторых жителей страны.

Лего кирпичи отличаются высокой прочностью и стойкостью к воздействию высоких температур.

В лего собраны практически все лучшие качества изделий для кладки. Этот строительный материал обладает хорошей шумоизоляцией и экологичностью. Кирпич лего очень прочен и огнеупорен. Его изготовление может стать семейным бизнесом. Нужно лишь приобрести пресс для изготовления кирпича. Без него ничего не получится.

Технология производства

Главное отличие в технологическом цикле — полное отсутствие операции обжига. Это упрощает изготовление изделий и делает их более дешевыми. Изготовление изделий основано на гиперпрессовании.

Пресс для кирпича лего выдерживает огромное давление. Оно превышает 29 тонн. Цемент в этих условиях спекается с водой, между компонентами происходит процесс холодной сварки. Для изготовления прессованного кирпича используются:

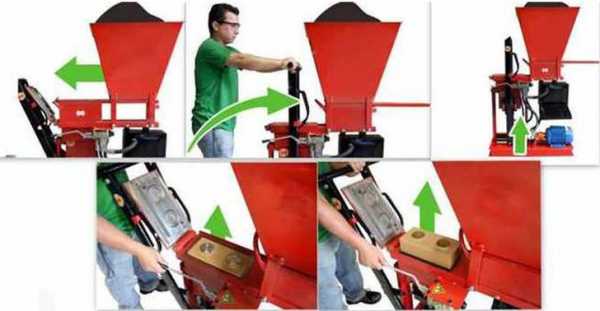

Изображение № 1. Станки бывают с ручным и автоматическим управлением.
  • песок просеянный речной;
  • глина очищенная;
  • шлаки различные;
  • доломит;
  • травертин;
  • качественный цемент;
  • известняк.

Известняк лучше использовать мелко перемолотый. Чем мельче его частицы, тем качественнее будет кирпич. Для придания ему определенного цвета в смесь добавляют различные красители. Широко известные смеси состоят из:

  • глины, цемента и воды в пропорциях 9:3:1;
  • песка, глины и цемента 2:1:0,5 + немного воды;
  • портландцемент и мелуза 1:3.

Чтобы сделать кирпич, нужно произвести ряд операций:

  • готовится рабочая смесь;
  • подается смесь на матрицу для формовки;
  • прессуется состав;
  • изделие отстаивается.

Нормальная линия по производству изделий состоит из смесителя, ленточного конвейера, бункера и пресса. Для ускорения производства нужна еще пропарочная камера. Готовые изделия пропариваются в ней на протяжении 24-48 часов. От этого они становятся более прочными.

Станок для домашнего пользования

Изображение № 2. Чертеж станка для производства лего кирпичей.

Для домашнего производства достаточно иметь смеситель с прессом. Пресс бывает автоматический или ручной (изображение № 1). Станок с ручным управлением отличается простотой конструкции, он надежен и стоит недорого. Но и продукция отличается от заводских экземпляров. Самодельный пресс выдает кирпич меньшей прочности. Он способен дать трещины в морозную погоду. Это происходит по причине впитывания излишней влаги. Автоматическая линия способна выдавать за смену 1,5-2 тысячи готовых изделий.

Чтобы сделать станок самостоятельно, нужно внимательно изучить чертежи станка для производства лего (изображение № 2) и его схемы. После изучения следует приготовить материалы:

  • листовую сталь разной толщины;
  • швеллер;
  • трубы для ручки и поршня;
  • уголки металлические;
  • гайки, шайбы, болты;
  • аппарат для сварочных работ;
  • болгарка с дисками.

Из швеллеров делаются 2 стойки цилиндра. Ширина его должна быть равна длине кирпича. Сверху нужно приварить прямоугольники и сформировать сечение. Бункер сваривается из листового металла. Его выход должен полностью соответствовать длине и ширине формы. Из листового металла делается прямоугольный поршень. Через него должны пройти 2 трубы. Для закрытия и открытия крышки крепится болтами и гайками рукоятка из куска трубы. Основание станка сваривается полностью из уголка. Такой станок предназначен для изготовления кирпича полнотелого и с отверстиями. Матрицы для лего кирпича можно купить готовые или сделать их самостоятельно.

//www.youtube.com/watch?v=6vgoIwctuQw

Для размещения оборудования в домашних условиях необходимо приготовить специальное место в сарае или в гараже. В помещении нужен свет и вода. Температура в нем должна быть на уровне 10-35°.

Заключение по теме

Оборудование для выпуска кирпичей интересует многих. Отзывы людей, которые купили или сами сделали станки, более чем положительные. Некоторые из них сделали производство кирпича своим бизнесом. Они делают и продают кирпич для кладки стен другим людям.

Самодельный станок позволяет производить готовую продукцию прямо на строительной площадке.

Можно поставить на пресс для производства кирпича гидравлический привод. Это обойдется гораздо дороже, но гидравлические прессы выдают продукцию очень прочную. Стоит она тоже значительно дороже.

//www.youtube.com/watch?v=rdWEIBPAG2o

Кирпич становится годным для кладки через 21 день после его изготовления. За эти дни он набирает максимально возможную прочность. Сушить его лучше в проветриваемом месте, но обязательно под крышей.


kubkirpich.ru

кирпич – станок для производства, форма оборудования и состав смеси

Лего-кирпич — инновационный строительный материал, обладающий специфической формой. Именно она является его основным достоинством и позволяет выполнять быструю кладку. Благодаря свойствам этот строительный материал быстро набирает популярность.

Лего кирпич является усовершенствованной версией обычного кирпича. Он используется для быстрого возведения различных построек.

Характеристики лего-кирпича

Лего-кирпич представляет собой усовершенствованный строительный камень, с помощью которого можно быстро и качественно возводить самые разные объекты. Благодаря наличию пустот и выемок строить из него легко и просто.

Кладка стены происходит по типу сборки конструктора, поэтому с этой задачей сможет справиться любой хозяин. Это позволит существенно сэкономить на услугах профессиональных строителей. Освоить процесс кладки можно, самостоятельно выстроив забор из лего.

Характеристики лего-кирпича:

Размеры лего кирпича.
  • длина 25 см;
  • ширина 12,5 см;
  • высота 4,5-8 см;
  • вес зависит от типа используемой смеси и колеблется в пределах 3-4 кг;
  • прочность 100-200 кг/см²;
  • морозоустойчивость не менее 200 циклов замерзания-оттаивания;
  • плотность 1550 кг/м³;
  • марка прочности М100-М200.

Эти строительные изделия подходят для возведения несущих стен и перегородок, по прочности кладки превосходят керамические аналоги.

Дом из лего-кирпича отличается высокими показателями сейсмоустойчивости.

Единственный условный недостаток этого материала в том, что он пока не прошел проверку временем. Однако его состав и способ изготовления позволяют утверждать, что он ее достойно выдержит.

Организация производства лего-кирпича

Для того чтобы начать производство лего-кирпича, потребуется специальное оборудование. Рынок предлагает несколько видов малогабаритных станков, позволяющих начать свой бизнес.

Этот вид деятельности не потребует солидных первоначальных вложений на аренду помещений и закупку оборудования. Производство керамического кирпича можно организовать в гараже или на даче.

Производители предлагают следующие модели станков для изготовления кирпича:

Схема станка УГП 410.
  1. УГП 410 «Lego 4». Это оборудование позволяет изготавливать лего-кирпичи методом прессования. Станок малогабаритный. Его размеры (ДхШхВ): 100х60х160 см. Поэтому для работы не потребуется больших помещений. Время изготовления 1 кирпича — 20 секунд. За один производственный цикл можно сделать одно изделие. С обслуживанием станка справятся 1-2 человека.

  2. УГП 525 «Lego 5 Auto». Станки линии Auto оснащены комплексом контрольной аппаратуры: счетчиком количества циклов, датчиком работы пресса, датчиком контроля смеси в бункере, датчиками температуры и давления. Этот станок для производства кирпича работает по принципу вибропрессования. Размеры оборудования (ДхШхВ): 110х90х190 см. Несмотря на незатейливость этого станка, он способен выпускать изделия, качество и форма которых соответствуют всем требованиям.
  3. Лего 120. Этот ручной станок самый недорогой, так как не относится к категории автоматизированного оборудования. Выпуск строительных камней на нем осуществляется механическим способом с помощью рычажного привода. Этот станок для кирпича лего весит 90 кг, габариты — 160х50х110 см. Производительность — 120 шт. в час. Для обслуживания нужны 1-3 человека.

Помимо станка необходимо вспомогательное оборудование: вибросито и ленточный конвейер. Они помогут существенно снизить необходимость ручного труда, облегчить и ускорить процесс изготовления и складирования выпускаемой продукции.

Однако это оборудование для производства кирпича желательно иметь, но не обязательно. Если рассматривать производство кирпича как бизнес, то процесс автоматизации крайне важен. Но на первых порах можно обойтись покупкой одного станка.


Полуавтоматический пресс для производства лего-кирпича.

Если решено начать высокоприбыльный бизнес, рекомендуется приобрести такой комплекс, как линия по производству кирпича. Это настоящий мини-завод, оснащенный всей необходимой аппаратурой для автоматизации и контроля. Так, производственная линия «Стандарт» компании ZiegelMasch позволяет выпускать до 3,5 тыс. изделий за смену.

Такое оборудование для производства кирпича стоит довольно дорого, но и окупается быстро: спрос на эти строительные материалы растет с каждым днем.

В комплектацию входит пресс мощностью 60 т, позволяющий выпускать изделия высокого качества. Поэтому с сертификацией продукции проблем не возникнет.

Состав смесей для лего-кирпича

Технические характеристики любого строительного камня на 80-90% зависят от вида и качества смеси, из которой он изготовлен.

Каким бы хорошим ни был станок для производства лего-кирпича, он не сможет полностью обеспечить изделию необходимые прочность и долговечность. Эти показатели напрямую зависят от комплекса материалов, которые будут заложены в бункер. Пресс лишь сформует из них изделие требуемых габаритов.

Состав смеси для изготовления лего-кирпича включает:

  1. Портландцемент марки не ниже М400.
  2. Песок.
  3. Воду.
  4. Заполнитель.

Материалы для производства лего-кирпича.

Выбор последнего весьма широк. Можно использовать тот материал, который проще всего достать. Можно закладывать следующие:

  • отсев мрамора;
  • известняк;
  • известковый отсев или крупку;
  • ракушечник;
  • щебень;
  • гравий.

Рассмотрим смеси для лего-кирпича.

Вариант №1:

  • цемент М500 9%;
  • отсев известняка мелкой фракции (0-5 мм) 85%;
  • известняковая крупка 30%;
  • пигменты 10%;
  • зола 30%.

Вариант №2:

  • цемент М400 315 кг;
  • щебень мелкой или средней фракции 690 кг;
  • песок 825 кг;
  • вода 92 л.

Вариант №3:

Характеристики лего-кирпича.
  • глина 80-90% от общего объема состава;
  • цемент 10-20%;
  • вода.

Вариант №4:

  • песок 35%;
  • глина 55%;
  • цемент 10%;
  • вода.

Научиться готовить качественную смесь непросто. Большинство производителей идет путем проб и ошибок, так как многое зависит от качества цемента и вида наполнителя. Более опытные предприниматели делятся своими наработками, которые помогают новичкам быстрее освоить производство. Рекомендации следующие:

  • станки с прессом давлением менее 30 т не могут обеспечить качественные внешний вид и форму кирпича, в основе которого большое количество шамотной глины;
  • изделия максимально возможной прочности получаются из смесей, в состав которых входит щебень;
  • для обеспечения изделию высокой морозостойкости и влагостойкости в смеси должно быть как можно меньше глины.

Что еще требуется для производства лего-кирпича?

Важный элемент оборудования — матрица. Она представляет собой металлическую оснастку, которая является сердцем пресса. Именно она обеспечивает изделию нужную форму и прямым образом влияет на характеристики продукции. Матрица для лего может быть приобретена вместе со станком или куплена отдельно. Без матрицы технология производства лего-кирпича не может быть соблюдена.

Матрицы изготавливают в соответствии с требованиями стандартов. Для одинарных кирпичей размеры оснастки составляют 250х120х65 мм, для полуторных — 250х120х88 мм, для двойных — 250х120х140 мм. В любой из этих матриц предусмотрены отверстия и выступы, являющиеся особенностью лего-кирпичей.

//www.youtube.com/watch?v=zuELSxgC8wg

Несмотря на кажущуюся сложность изготовления этих изделий, наладить их производство кирпича довольно просто. Для обслуживания станков не требуется большого коллектива рабочих. Себестоимость продукции весьма низкая, что позволяет получать высокую прибыль.


kubkirpich.ru

Изготовление кирпича Лего своими руками: станок, оборудование, пресс, технология

Наладить выпуск кирпичей ЛЕГО, можно закупив комплект оборудования, изучив технологический процесс и подготовив производственные площади, подходящие для размещения станков, складирования продукции, хранения сырья.

Организация производственного процесса

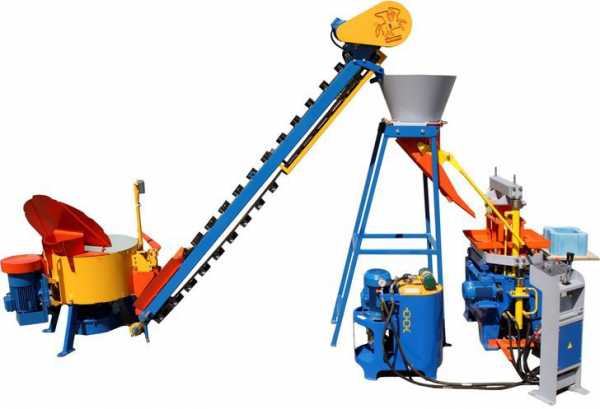

Комплект оборудования Рифей-Кондор-1-90-ТБ

Выполняться изготовление кирпича ЛЕГО своими руками, будет с помощью комплекса «Рифей-Кондор-1-90-ТБ», включающего следующее оборудование:

  • пресс Кондор-1;
  • ленточный конвейер;
  • смеситель;
  • бункер;
  • масляная станция.

Комплекс оснащается стеллажами, поддонами, матрицами и пуансонами, управляется с помощью пульта.

Организовать производственный процесс, можно в помещении 100м2 (если пользоваться только прессом Кондор-1, то достаточно 20м2). Потолки в цеху, должны быть высотой 3.5м, необходимо создать температурный режим +5…+45°C. Место, где будет установлен пресс для изготовления ЛЕГО кирпича в домашних условиях, предварительно подготавливается, посредством обустройства устойчивого к вибрациям фундамента. Надо организовать бесперебойную подачу воды и подключить объект к электросети 380В.

Внимание! Станок комплектуется 5-ю поддонами и одним стеллажом, что нужно для пуска и наладки работы оборудования. Однако для полноценного производства надо приобрести 250 поддонов, 30 стеллажей.

Дополнительно надо закупить приспособление, облегчающее съём поддонов, а также ёмкости, в которых будет храниться цемент.

Интересные статьи:

Можно ли наладить изготовление силикатного кирпича своими руками?

Составляем смесь для гиперпрессованного кирпича.

Технологический процесс

Технология изготовления кирпича Лего

Технический производственный процесс, начинается с загрузки оператором компонентом в смеситель. Полученная однородная смесь отправляется на ленточный транспортёр, перемещающий её в бункер. Смесь выгружается в матрицу, под воздействием гравитационных сил, там она равномерно распределяется благодаря создаваемой станком вибрации. Оказывающий давление пуансон, в совокупности с вибрационными силами придают изделию конечную форму.

Кирпичи ЛЕГО отгружаются на поддоны и отправляются в пропарочную камеру, где происходит набор прочности. Можно обойтись без камеры, в таком случае вылёживание изделие происходит в течение суток при температуре +15…+45°C, если окружающий воздух не прогревает больше 10°C, то набор прочности происходит двое суток. Указанный временной промежуток достаточен для приобретения изделием 40% прочности, максимальные показатели достигаются за 28 дней (при +20°C). Технология изготовления кирпича ЛЕГО может быть ускорена, в частности при прогреве изделия в камере в течение 8-ми часов (+70°C), можно добиться набора 100% прочности.

Рекомендуем прочитать:

Технология обжига кирпича.

Из чего состоит линия по производству кирпича из глины?

Основой технологического процесса, является методика гиперпрессования, основанная на принципе холодной сварки. Совокупность факторов: высокое давление, вяжущие компоненты, вода – позволяют получить прочный и качественный продукт. Традиционно в России в качестве основного компонента формулы используется дроблёный известняк (90%), он смешивается с цементом (М 300 – М600) и красителями. Определяющим фактором в определении формулы, является выбранный станок для изготовления кирпича ЛЕГО. Многие прессы работают только с сырьём определённой фракции.

Решающим фактором в определении прочности изделия, является сила сжатия, лучшие станки способны оказывать давление до 300 тонн, в то время как ручные прессы могут похвастаться показателем 2 – 3 тонны. Можно заключить, что определяющим фактором в придании эксплуатационных характеристик изделию, является используемое оборудование для изготовления ЛЕГО кирпича своими руками. Правильно выбранный станок позволит добиться определяющего конкурентного преимущества.
