Станок для ручной дрели: Стойка для дрели своими руками: делаем направляющую для дрели
alexxlab | 01.06.2023 | 0 | Разное
Стойки держатели для дрелей, обзоры и отзывы покупателей с характеристиками и ценами

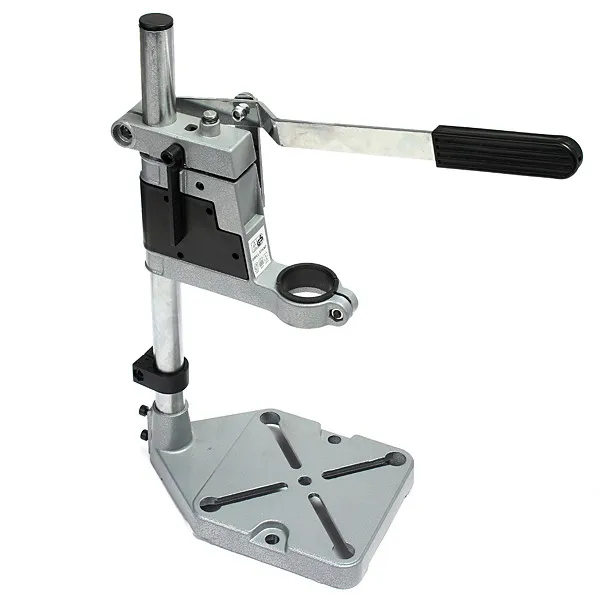

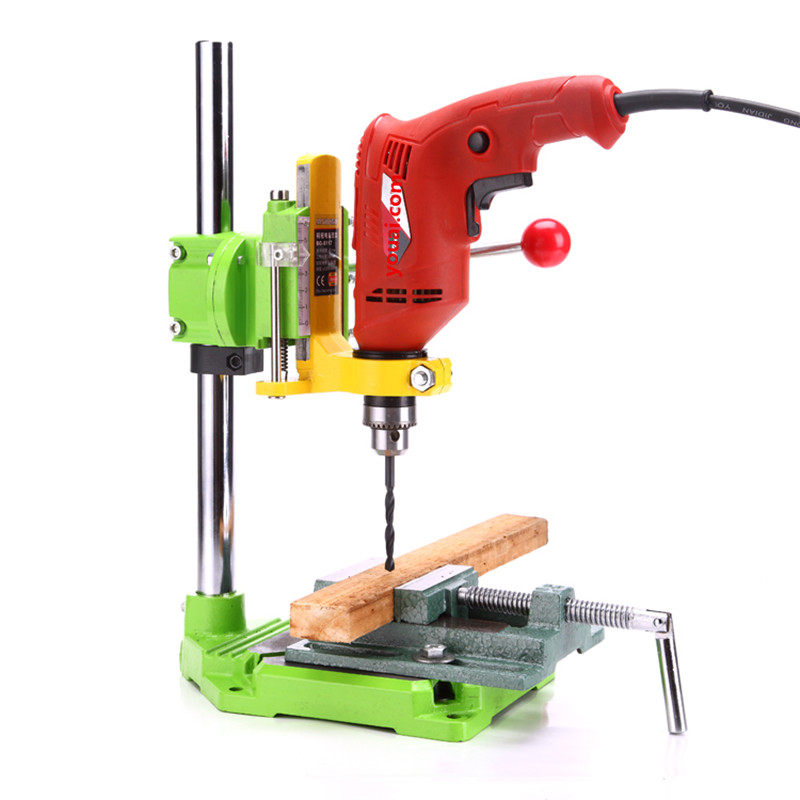

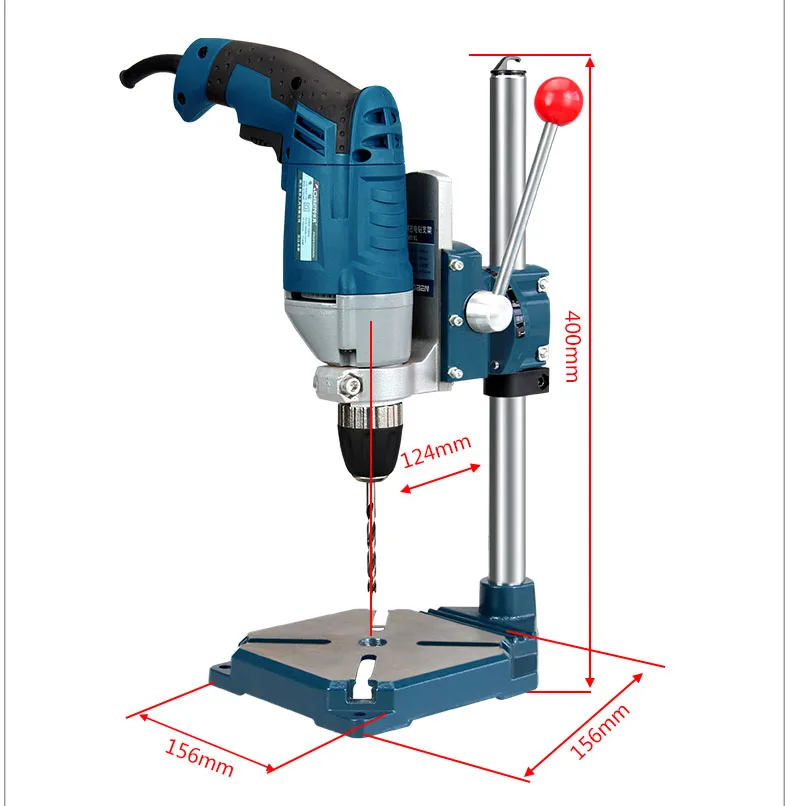

Стойка для дрели – стационарное приспособление для крепления инструмента, что позволяет проводить сверление отверстий в разных материалах с высокой точностью в бытовых условиях. Такая стойка – это станина со штативом, к нему прикрепляется зажимное устройство – в него перед работой вставляется и закрепляется дрель, штатив с дрелью может перемещаться вдоль всей стойки. Обычно все модели также оснащены тисками для надежного закрепления детали, где нужно просверлить отверстие. Для более высокой устойчивости у некоторых стоек в станине предусмотрены отверстия, так что ее можно закреплять на слесарном столе.

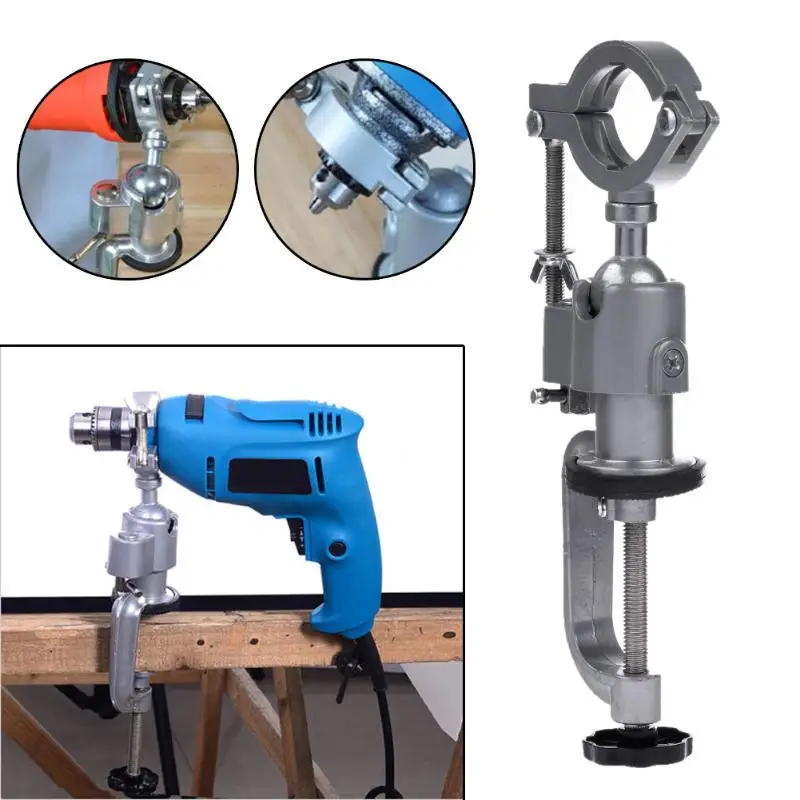

В зависимости от конструкции бывают поворотные стойки, чтобы закреплять инструмент в разных плоскостях, основание таких стоек делают шарнирным. Стойки для дрели с наклоном предназначены для сверления под углом, можно делать отверстие в трубах.
Для сверления отверстий и создания выемок в профилях предназначены стойки с поворотной станиной.
- DIY, или Сделай сам
- Сделано руками
- Электроинструмент
DIY сверлильный станок из стойки и ручной электродрели.
Всем добрый день! В этом обзоре я покажу, как удалось сделать небольшой простой сверлильный станок из приобретенной стойки под дрель и имеющейся, но редко используемой, ручной электродрели. Я постарался сделать законченное и удобное приспособление для любительских и бытовых нужд, без претензий на профессиональное применение. Как всегда, в обзоре описание процесса, чертежи, и полученный результат.
читать дальше
Добавить в избранное
Понравилось
+157 +247
- стойка для дрели
- AliExpress
- Ручной инструмент
- Хобби
Направляющая для дрели Калибр 963022
Приветствую всех любителей мастерить что-то своими руками! Сегодня я хочу немного отступить от темы фонариков (почти) и рассказать вам о такой удобной штуке, как направляющая для дрели.
читать дальше
Планирую купить +67 Добавить в избранное Обзор понравился
+70 +120
- Калибр,
- Калибр 963022,
- ручной строительный инструмент,
- стойка для дрели
- Магазины Китая
- BANGGOOD.
COM - Товары для дома и дачи
- Граверы
COMMINIQ BG-6117 – поворотная сверлильная стойка для дрели
Очень многим людям, прежде всего проживающим в загородних домах, периодически приходится выполнять работы, связанные со сверлением отверстий в различных материалах. Для этого мы используем ручную электродрель (а кто-то и механическую!), и из личного опыта прекрасно знаем, как трудно удержать руками при этом строгую вертикаль. При изготовлении глубоких отверстий всегда присутствует риск сломать сверло.
читать дальше
Планирую купить +54 Добавить в избранное Обзор понравился
+27 +61
- MINIQ,
- MINIQ BG-6117,
- ручной строительный инструмент,
- стойка для дрели
- Ebay
- Инструменты
- Хобби
ручка с винтом М8 или доработка сверлильной стойки ЭНКОР
в очередной раз пользуясь сверлильной стойкой, пришло понимание, что крутить винты штатным шестигранником не особо удобно, в следствии чего решил поменять винты, которые были добавлены для удешевления, на ручки, как в оригинальной стойке.
читать дальше
Планирую купить +23 Добавить в избранное Обзор понравился
+25 +47
- стойка для дрели
Как сделать сверлильный станок на электромагнитной подошве из ручной дрели
При работе с большими металлоконструкциями возникают сложности с их сверлением под прямым углом. Ручной дрелью сделать это ровно невозможно. В таком случае поможет переносной сверлильный станок.
Он оснащается электромагнитной подошвой, поэтому мгновенно фиксируется на стальной поверхности, позволяя ее просверлить. Рассмотрим подробно, как его изготовить.
Материалы:
- Электромагнитные замки 12В 180 кг – 3 шт. – http://alii.pub/68y2bo
- листовой металл 2 мм, 5 мм, 10 мм;
- зубчатая рейка;
- шестерня под рейку;
- винты, болты;
- блок питания 12В – http://alii.pub/68y2cg
- выключатели – 2 шт. – http://alii.pub/68y2g5
Процесс изготовления сверлильного станка на магнитной подошве
Для фиксации станка будут использоваться 3 электромагнитные замки.
Их нужно разобрать, и просверлить на обратной стороне монтажные отверстия.
Из листовой стали вырезается пластина для крепления замков.
Она просверливается, и замки прикручиваются на нее вплотную друг к другу. Для этого в отверстиях нарезается резьба. Для крепления применяются болты под шестигранник.
На полученный блок привариваются бортики из вырезанных полос.
В одной из них нужно будет сделать отверстия, чтобы вывести провода от электромагнитов. При выполнении сварочных работ замки следует снять. Швы после сварки зачищаются.
Сразу же нужно вырезать из листовой стали накладку, и прикрутить ее на подошву. К ней будет прививаться колонна станка.
Сама колонна будет иметь хитрое устройство в виде направляющей и скользящего механизма. Для ее изготовления берется стальная полоса сечением 10 мм или больше. В ней нужно вырезать ровный паз.
На заготовку с пазом приваривается парой прихваток полоса поуже, такой же длины. На боковые зазоры ввариваются две узкие вставки.
На стык между узкой полосой и вставкой навариваются прихватками еще 2 полосы. Затем соединенные сваркой детали просверливаются, как на фото.
После этого необходимо сошлифовать торцевые прихватки, чтобы рассоединить заготовки. В итоге получаем деталь с пазом и бортиками, и еще 3 полосы. В отверстиях первой нарезается резьба.
Таким образом, полосы можно собрать в колонну, скрутив винтами с потайными головками.
В колоне остается одна скользящая полоса.
Последнюю нужно просверлить, и соединить винтами с небольшой вставкой, двигающейся в пазу. С обратной стороны винты необходимо вкрутить в зубчатую рейку.
По бокам рейки перпендикулярно плоскости колонны привариваются полосы для крепления шестерни. В них просверливают отверстия, чтобы ввести ось, на которой будет вращаться шестерня, передвигая тем самым зубчатую рейку.
С внешней стороны на эти полосы привариваются кольца из трубки с впрессованными подшипниками. Это обеспечит оси с шестерней легкое вращение.
С обратной стороны колонны нужно поставить площадку для крепления дрели. Она представляет собой пластину, и вставку. Они фиксируются к той же полосе, что и зубчатая рейка.
Далее колонна приваривается к накладке подошвы, сделанной ранее. Здесь важно соблюсти прямой угол. Затем колонну можно соединить с магнитной площадкой.
После этого необходимо установить дрель. Для этого из трубы делается хомут. Он приваривается к ранее сделанному креплению через проставку.
С помощью хомута дрель надежно зажимается. Теперь, если вращать шестерню, то дрель будет подыматься и опускаться.
Далее нужно заняться рукоятью подачи. Ее основные делается из обрезка головки, с вваренной удлиненной гайкой, соответствующей по резьбе оси шестерни. К оголовку приваривается 3 луча из прутка.
На их края надеваются ручки от отверток. Для этого прутки греются, и пластиковые рукояти вплавляются сверху.
Из тонкого листового металла сваривается кожух с ручкой, чтобы закрыть колонну. Без него ее зазоры забьются, и механизм будет заклинивать.
Теперь можно покрасить детали. Поле этого станок собирается.
Чтобы электромагнитная подошва работала, нужно подключить ее к блоку питания на 12В.
Тот легко прячется в кожух. Запитать блок можно от провода, идущего к дрели. Также в кожух врезается 2 выключателя. Один будет запускать дрель, а второй магнитную подошву.
Такой станок может фиксироваться на любой стальной поверхности даже вверх подошвой. Он будет незаменим там, где требуется точное ответственное сверление.
Качественные и долговечные сверла на АлиЭкспресс со скидкой – http://alii.pub/5zwmxz
Смотрите видео
