Как изготовить самодельный станок для плетения сетки-рабицы

Сетка рабица самый лучший материал для ограждения. Изготовление такого материала не слишком сложное, а вот кладочную сетку необходимо будет сваривать из – за этого считается не таким уж и простым в изготовлении.

Функциональность станка

Для того чтоб начать делать сетку рабицу необходимо в начале сделать станок для сплетения этой самой сетки. Станки  бывают автоматы и полуавтоматы.

Самое основное преимущество такой сетки – это что, она делают без сварки. Если надо сделать что то дома из такой сетки то это в любом случае не большой обьем, что очень сильно упрощает задачу.  И все таки как же делается станок, для производства сетки рабицы.

Станок отвечает за формирование спирали и проволоки. Надо сделать такой механизм, чтоб он натягивал проволоку закручивая ее. Если спираль будет сильно вкручиваться, то она не позволит ее вплести в полотно.

Из – за этого может появится брак самого изделия. При производстве проволока постоянно трется о о деталь станка. Производительный станок для сетки необходимо смазывать во избежание такого действия.

Что понадобиться чтоб изготовить станок

Что производить самостоятельно сетку рабицу, надо будет запастись такими инструментами.

  • кусок трубы;
  • напильник;
  • пластина;
  • наждачка;
  • металлические кусочки;
  • мел и веревка;
  • обоймы от подшипников;
  • уголки из металла;
  • болгарка;
  • аппарат для сварки;
  • ролики.

Основные узлы станка

У станка есть основной узел, который состоит из втулки и ножа. Это надо для того чтоб в сетке рабицы можно было определить размер ячейки.

Чтоб изготавливать хорошие узлы, лучше всего выбрать прочный материал, который будет гарантировать надежность. А вот сетку кладочную можно сделать и без плетения.

Простой станок для изготовления сетки рабица своими руками

Во время вращения ножа, будет получаться виток того размера какого надо заказчику.  А из – за шнека будет регулироваться расстояние между витками.  Пластина – это плоская полоса из стали, на конце пластины отверстие для того чтоб закрепить вращение рукоятки.

Шнек изготавливают из каленой стали со спиралевидной прорезью. Чтоб получился паз веревку в виде спирали и намотайте на трубу. При помощи болгарки делают пазы.

Берем напильник и обрабатываем покрывающий слой. Далее шлифуем с помощью наждачки. Труда в длину должна делать три витка. Если самостоятельно сделать не можете, то просто купите уже готовую втулку.

Уголки вырезаем по длине трубы. А потом все вместе привариваем по обе стороны, далее нам надо закрепить эту конструкцию с отверстиями. Которая будет производит фиксирующее действие.

Установка станка должна производится таким образом, что рукоятка должна свободно вращаться. И при изготовлении стоит проследить за проволокой, чтоб она не путалась.  Или можно просто проволоку положить на трубу и на конец проволоки зацепить тяжесть.  А конец проводим сквозь ролики.

Важно: Установили станок, теперь необходимо его покрасить кистью, так как она позволит краске проникать полностью.

При изготовлении станка самостоятельно, надо подойти к этому делу ответственно. И иметь в наличии все необходимые материалы и инструменты.

При отсутствии какого — то из них. Может получится деформированная сетка рабица.

www.asusfone.ru

Станок для сетки рабицы своими руками чертежи


Какой станок используется для изготовления сетки рабицы своими руками?

Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.

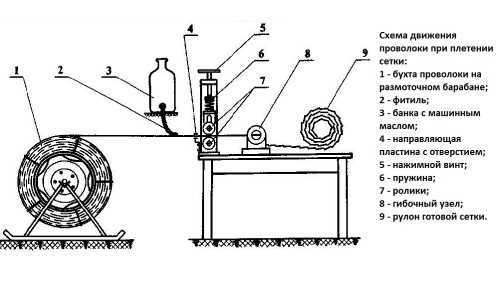

Схема движения проволоки при плетении сетки.

{reklama1}

Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.

Необходимые материалы и оборудование для создания станка:

  • шлифовальная бумага;
  • напильник;
  • бумага;
  • металлические углы;
  • угловая шлифовальная машина;
  • аппарат для сварки;
  • ролики;
  • обойма от подшипников;
  • кусочки железа;
  • стальная пластина;
  • часть трубы.

Угол изгиба ножа-оправки.

Неважно, как расположить станок, основной приоритет — удобство работы.

Одной рукой нужно направлять проволоку, а другой вращать ручку станка.

Нужно следить за тем, чтобы спирали не спутывались.

Станок имеет следующие устройства:

  • подающее;
  • натяжное;
  • смазывающее;
  • наматывающее (завивающее).

Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.

В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.

Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.

Натяжное устройство

Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.

Смазывающее устройство

Инструмент для формирования спирали.

Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.

Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.

Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.

Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.

Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.

Наматывающее устройство

Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.

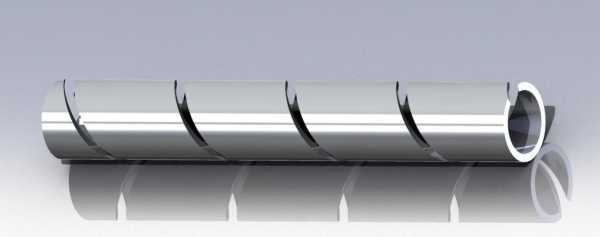

Размеры трубы со спиральным пазом.

Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.

Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.

Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.

Можно создать несколько наматывающих устройств с разным шагом ячеек.

Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.

Нож для навивания проволоки

Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.

Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.

При производстве сетки останавливать станок нужно, когда нож располагается вертикально.

{reklama2}

А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.

Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.

Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.

Монтажный стол и его использование

Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.

Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.

Подобрав правильное расположение роликов, нужно добиться того, чтобы сп

i-perf.ru

Как изготовить сетку рабицу самим в домашних условиях

Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.

Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

  • Подбираем инструмент, которым будем придавать точные изгибы проволоке.
  • Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
  • В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
  • Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
  • Надеваем рабочие перчатки.
  • Не спеша огибаем проволок каждый гвоздь.
  • Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

  • Кусачки, которыми будете резать проволоку на равные части.
  • Проволока из алюминия или другого металла, поддающегося деформации.
  • Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

  • Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
  • Проверьте повторно изгибы. Учтите, что ширина линейки задает размеры ячеек в сетке.
  • Снимите проволоку, намотайте второй прут. Обратите внимание: наматывать нужно только в одном направлении.
  • Снятые заготовки растяните до равной ширины.
  • Полученные зигзагообразные спирали проденьте друг в друга, совершая вращательные движения.
  • Первые и последние ряду лучше закрепите, во избежание распада сетки.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

  • Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
  • Спиртовка.
  • Линейка.

Для создания пластиковой рабицы выполните такие действия:

  • Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
  • Закрепите прищепкой край ленты или трубки на линейке.
  • Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
  • Закрепите край и еще раз проведите заготовкой над пламенем спиртовки.
  • Снимите заготовку.
  • Далее останется вращательными движениями собрать заготовки в сетку и закрепить их на штырях-держателях.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

  1. Кусок трубы.
  2. Металлические отрезки из разных видов металла.
  3. Пластинка.
  4. Подшипниковые обоймы.
  5. Сварочное устройство.
  6. Болгарка.
  7. Ролики.
  8. Уголки из металла.
  9. Напильник.
  10. Мел.
  11. Канат.
  12. Наждачка.

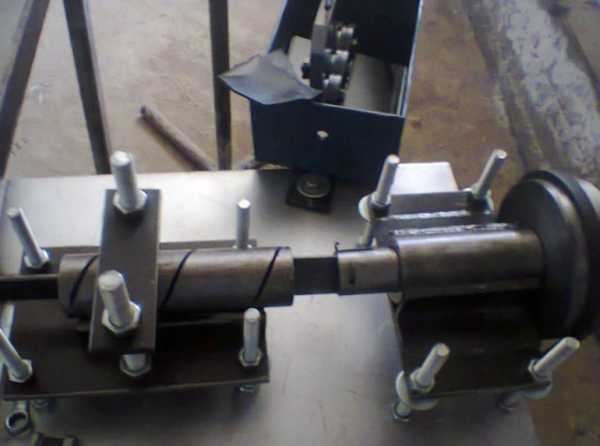

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: ручной станок для сетки рабицы своими руками

Производство сетки рабицы как бизнес

На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:

  • Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
  • Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
  • Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
  • Строительные фирмы.

Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.

Этот бизнес имеет ряд достоинств:

  • Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
  • Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
  • Постепенное наращивание производства и прибыли с приходом новых клиентов.

Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.

terol.by

Станок для изготовления сетки рабицы своими руками чертежи

Главная » Станок » Станок для изготовления сетки рабицы своими руками чертежи

Станок для изготовления сетки рабицы своими руками – схема

Производство сетки рабицы – это самый простой бизнес для домашних условий. Данная бизнес идея требует небольших вложений финансовых средств. Организовать прибыльное производство сетки рабицы в домашних условиях можно с помощью оборудования сделанного своими руками (ниже описаны чертежи). Со временем можно приобрести готовые автоматические станки. Технология производства ода из самых простых. Начинайте заниматься собственным производством в три шага:

  1. Приобрести проволоку.
  2. С помощью станка выплести рулон рабицы.
  3. Продать продукт по рыночной стоимости.

Рентабельность бизнеса от 70%. Сетка рабица относится к строительным материалам, а значит, обладает сезонностью активных продаж (6 месяцев) и постоянным спросом. Заменить ее в хозяйстве более дешевым материалом для ограждений – невозможно. Рассмотрим более детально все этапы организации самого простого домашнего бизнеса.

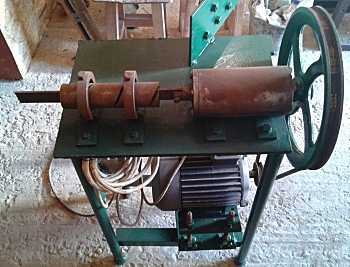

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;
  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ - 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Преимущества производства сетки рабицы в домашних условиях

Данная бизнес-идея идеально подходит для организации домашнего производства благодаря целому ряду причин. Бизнес с небольшими вложениями определен следующими факторами:

  • Станок обладает не сложной конструкцией и можно изготовить своими руками.
  • Стоимость расходных материалов (проволоки, смазки) также весьма доступна для реализации первых продаж. Дальше бизнес следует развивать, инвестируя в него заработанные средства.
  • Не требуется больших площадей при организации производства. Сетка сматывается в рулоны и не занимает много места.
  • Средняя производительность. Это редкая степень производительности для домашнего бизнеса. За 1 час новичку под силу произвести 2 стандартных рулона рабицы.

Также следует отметить, что при таких комфортных условиях для создания бизнеса его рентабельность сохраняется на неплохом уровне. На рынке строительных материалов можно встретить пластиковую сетку рыбицу. Но пластик не составит большую конкуренцию металлическому ограждению. Ведь в 85% случаях ее используют для ограждений. В то время как пластиковая сетка рабица обладает своими недостатками для оградительного предназначения:

  • более высокая стоимость;
  • низкая прочность;
  • нулевая пожароустойчивость;
  • выгорает на солнце.

i-perf.ru

Технология изготовления сетки рабица - KeyProd

Рассмотрим  технологию изготовления сетки рабица на примере сетки с ячейкой 50х50 изготовленной на оснастке с ручным приводом.

Сетка рабица состоит из строчек, сцеплённых между собой. Каждая сторчка представляет из себя пружину, навитую из проволоки с большим шагом навивки и имеющую форму овала, если смотреть с торца этой пружины-строчки. Отдельная строчка сетки рабицы представлена на рис.1

Рисунок 1. Строчка сетки рабицы

Такой вид приняла бы обычная круглая пружинка, если бы её сжали с боков. Если изготовить большое количество таких строчек, то нетрудно сделать из них полотно сетки рабицы. Для тех, кто желает заняться изготовлением такой сетки, а также создать небольшое кустарное производство сетки рабицы, предлагается довольно простой механизм. Чтобы получать строчки необходимой формы, изготавливают навивочную планку из твёрдой стали, как показано на рис.2.

Рисунок 2. Навивочная планка

Размеры даны для изготовления сетки рабицы с сечением ячейки 50х50 мм. Такая ячейка характерна для пользующейся наибольшим спросом сетки для возведения заборов. Кроме навивочной планки необходима деталь, которая задаёт одинаковый шаг навивки строчек. Эта деталь называется спиралью навивочного устройства или винтовой втулкой (см. деталь 1 рис.3). Изготавливают её из трубы с внешним диаметром 50-60 мм и с внутренним отверстием 35-36 мм в диаметре.



винтовая втулка

В этой трубе под углом 45 градусов к её оси проделывают спиральный паз. Шаг спирального паза 72 мм для сетки с ячейкой 50х50 мм. Ширина паза 6-8 мм (деталь 3 рис.3). Спиральный паз проделывают либо на токарном станке, ибо с помощью отрезного образивного круга толщиной 2,5-3 мм по металлу, установленного на ось «болгарки» или заточного станка. Далее навивочную планку соединяют с валом (деталь 4 рис.3) и помещают внутрь трубы со спиральном пазом (винтовой втулки) (деталь 1 рис.3). Чтобы навивочная планка в спирали навивочного устройства вращалась свободно, необходимо обеспечить их соосность. Для этого изготавливают подставку (деталь 7 рис 3) и стойку (деталь 5 рис 3). Подставку к трубе со спиральным пазом приваривают. Затем подставку и стойку крепят к плате (деталь 8 рис.3) с помощью болтов. Чтобы навивочную планку можно было вращать,изготавливают ручку (деталь 6 рис.3) и надевают её на четырёхгранный хвостовик вала. Далее все детали собирают в устройство, представленное на рис.3-навивочный механизм. Для того, чтобы можно было опробовать этот механизм, его необходимо закрепить на столе, длина которого не меньше длины строчек сетки. Устройство крепят с краю и на углу стола. Когда устройство будет закреплено, берут проволоку (деталь 9 рис.3), из которой будет изготавливаться сетка, её конец загибают под прямым углом и вставляют в паз винтовой втулки. Вращая ручку (деталь 6 рис.3) так, чтобы проволока навивалась на планку, на выходе получим строчку сетки рабицы.

Рисунок 3. Навивочный механизм

Подготовленную к плетению проволоку, пропускают через приспособление с тряпкой, обильно смоченной машинным маслом, которое протирает проволоку маслом. Смазанная маслом проволока поступает в гибочный станок. Наиболее подходящая для плетения сетки рабицы проволока – мягкая проволока диаметром 2,2 мм. Из отрезка 1,45 м ровной проволоки, получается 1 м. волнистой.

Операцию по плетению сетки рабицы выполняют в следующей последовательности. Конец проволоки сгибают в форме крючка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка волнообразную заготовку разрезают на отрезки длинной, равной заданной высоте плюс две половинки высоты ячейки с двух сторон. Разрезку заготовок лучше производить на рабочем стане. Разрезанные заготовки вручную переплетают на рабочем столе. Чтобы убрать острые концы заготовок, после их соединения, концы в половину ячейки загибают пополам. Готовую сетку скручивают на свободном пространстве в рулоны по несколько метров. Если есть принимающий барабан, то готовая сетка рабица наматывается на вал. Сетка рабица готова к применению.

ГОСТ 533680 Сетки стальные плетеные одинарные.

[gview file=»http://keyprod.ru/wp-content/uploads/2014/09/5336-80-Setka.pdf»]

www.keyprod.ru

Станок для плетения сетки рабица

Изгородь из металлической сетки лучше любого деревянного штакетника. И служит дольше, и не затеняет растения.

Столбы для ее установки могут быть любые: стальные или асбоцементные, железобетонные или, на худой конец, деревянные.

Впрочем, железобетонные столбы нетрудно изготовить самим. Формой для них послужит асбоцементная труба. А чтобы бетон не приставал к стенкам, изнутри ее промасливают. В бетоне же заранее следует проделать отверстия для установки анкерных болтов и крепления проволоки . Ведь, когда бетон затвердеет, выдолбить их будет очень трудно.

А теперь приступим к самому хлопотному делу - изготовлению проволочной сетки. Наиболее распространенные размеры ячеек 80х80, 60х60 и 45х45 мм.

На рисунке 1 показано устройство нехитрого приспособления, которое облегчит нам работу. Оно рассчитано на ячейку 80х80 мм.

Проволоку, чтобы не спуталась, концентрическими кругами накидывают на подающий барабан - перевернутое ведро, поставленное на широкую доску. Положение ведра фиксируют грузом.

С барабана проволока подается на отрезок стального швеллера, на котором установлены три ролика. Изменяя положение центрального из них, регулируют силу натяжения проволоки. А чтобы ролики легче вращались, на болты, служащие осями, с обеих сторон надевают ограничительные шайбы толщиной 1-1,5 мм.

Подготовленную к плетению проволоку протирают тряпкой, обильно смоченной машинным маслом, и направляют в гибочный станок, установленный на ровной стальной плите. Длина плиты соответствует высоте сетки. Крепится она к прочному рабочему столу.

Сам станок (рис. 1) представляет собой толстостенную стальную трубу, в которой вращается нож из твердой полосовой стали.

В трубе вырезан 4 - 5-миллиметровый спиралевидный паз под углом 45 градусов к оси. На расстоянии 5 ом от края трубы паз заканчивается круглым отверстием. Труба приварена к стальному уголку так, чтобы сварка не закрывала паз. А уголок крепится к основанию. Правильность установки опоры регулируют шайбами. Нож в пазе вала закрепляют винтом или шпилькой.
На рисунке 1 цифрами обозначены: 1 - нож; 2 - опора; 3 - вал; 4 - труба; 5 - основание; 6 - уголок.

Вал должен свободно вращаться, а зазор между стенками трубы и ножом составлять 0,5-1 мм. Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан. Это может быть стойка, к которой прикреплен деревянный вал или жердь (рис. 2).
Операцию плетения выполняют в такой последователь - Конец проволоки сгибают в форме крюка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка волнообразную заготовку разрезают на отрезки длиной, равной высоте ограды плюс половина высоты ячейки, и переплетают на рабочем столе.

Готовую сетку наматывают на вал принимающего барабана. Наиболее подходящий материал для плетения сетки - мягкая проволока диаметром 2,2 мм. Учтите, что из отрезка 1,45 м ровной проволоки получается 1 м волнистой. А значит, для изготовления сетки с ячейкой 80х80 мм потребуется моток проволоки длиной 36,35 м (25 отрезков по 1 м).

Перед тем как натягивать сетку, состыкуйте между собой отдельные куски (рис. 3).

Проще всего это сделать, вывинтив крайнюю проволоку. Приложив друг к другу торцы кусков, соедините их вынутой проволокой. Никаких следов при этом не будет заметно. Есть и другой способ: торцы соединяют отрезком прямой проволоки, пронизывая им ячейки, как спицей (рис. 3). Но и в том и в другом случае проволоку лучше разделить на две части и соединять куски с двух сторон. Ведь протянуть проволоку на половину ширины сетки гораздо легче.

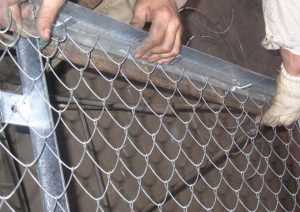

Когда сетка соединена, ее можно подвешивать к столбам. Если на них смонтированы деревянные поперечины, операция не представляет труда: сетку слегка натягивают и прибивают гвоздями. Неподготовленные столбы требуют сильного натяжения. Выполняется оно так. Сквозь крайние ячейки пропускается стальной стержень. К нему привязывается трос, и с его помощью натягивают сетку.

На рисунке 4 приведены несколько приспособлений для этой операции. Проще всего использовать рычаг - длинную крепкую жердь, один конец которой, чтобы не скользил, опущен в ямку, а другой тянут веревками. Можно применить резьбовую натяжную муфту или лучок, закрутив крепкую двойную веревку или трос. Но при этом надо иметь опору, за что можно было бы зацепить лучок или муфту: дерево, столб или стену здания.
А самое простое - вкопать в землю бревно.

К столбам сетку крепят проволокой или болтами с шайбой большого диаметра. Последнее крепление, конечно, надежней и аккуратней. Завершает работу окраска. Работать удобнее вдвоем, стоя по обе стороны изгороди. Каждый красит свою сторону, помогая другу прокрашивать переплетения - самые труднодоступные места.

Пользоваться лучше кистью, малярный валик переплетения не прокрасит. И здесь не жалейте времени. Ведь от того, насколько качественно сетка прокрашена, зависит срок ее службы.

Словом, добросовестная работа окупается с лихвой.

electro-shema.ru

Плетение сетки рабица своими руками в домашних условиях

Плетение сетки рабица

Содержание статьи

Забор из сетки рабица имеет аккуратный вид, а для его строительства понадобится совсем немного стройматериалов. Основным из них, конечно же, является сетка рабица, которая служит заграждением от бродячих собак и непрошенных гостей.

Если есть желание изготовить своими руками сетку рабица в домашних условиях, то это под силу даже непрофессионалу. Плетение сетки рабица производится на самодельном станке, который имеет довольно простую конструкцию.

Плетение сетки рабица

Чтобы начать плетение сетки рабица в домашних условиях, потребуется кое-что подготовить для этого. В первую очередь понадобятся:

  1.  Металлические ролики;
  2.  Небольшой кусок швеллера;
  3.  Устройство подачи проволоки, другими словами вращающийся барабан;
  4.  Станок для сгибания арматуры или другой гибочный станок.

Изначально необходимо изготовить шнек со спиралевидной прорезью, через которую будет проходить проволока, закручиваясь в нужном направлении. От расстояния прорезей на трубе, зависит размер ячеек сетки рабица.


С края трубы с прорезями необходимо приварить острое лезвие (нож) который будет направлять проволоку в пазы при её закручивании. Чтобы плетение сетки рабицы было бы максимально удобно и легко выполнить своими руками, края прорезей необходимо тщательно обработать напильником, удалив заусенцы на них.

После изготовления шнека необходимо подготовить два куска уголка, точно такой же длины, как и сам шнек для плетения проволоки рабица. Шнек устанавливается между уголками, а вся конструкция прочно закрепляется на каком-то устойчивом основании, например столешнице слесарного верстака.

Станок для плетения сетки рабица — общий вид в сборе:

1. Труба со спиралевидными прорезями;
2. Опора;
3. Металлические уголки;
4. Приваренный к шнеку нож для оправки проволоки;
5. Основание, на котором закреплён станок.


Процесс плетения сетки рабица

1. Подающее проволоку приспособление;
2. Устройство для натяжения проволоки в процессе плетения сетки.

Сетка рабица своими руками в домашних условиях

После того, как станок для изготовления сетки рабица полностью готов и надёжно зафиксирован на опоре, можно приступать к плетению сетки рабица своими руками.

Для этого сначала проволока надевается на подающее приспособление и протягивается через натяжное устройство. Обязательно перед этим, вращающиеся элементы самодельного станка для плетения сетки рабицы смазываются машинным маслом.


Сам процесс плетения сетки рабица своими руками в домашних условиях, выглядит следующим образом:

  1.  Конец протянутой проволоки через натяжное устройство загибается в крюк.
  2.  Проволока укладывается в спиралеобразные вырезы, а сам крюк подцепляется к приваренному на шнеке ножу.
  3.  Аккуратным движением начинают вращение устройства до тех пор, пока проволока не примет необходимую форму в виде волны.

Плетение сетки рабица на самом деле не слишком сложная работа, самое главное это понять процесс и приноровиться к нему. Тогда скорость изготовления сетки рабица в домашних условиях будет намного быстрее, а с поставленной задачей можно справиться в кратчайшие сроки.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
