Как сделать ручной станок для изготовления сетки Рабицы

В домашнем хозяйстве этот традиционный материал применяется для ограждения, возведения заборов, изготовления клеток, вольеров, сит для просеивания сыпучих материалов и т. д.
Чтобы сократить затраты, вместо покупки готовой сетки Рабицы, ее можно выполнить на ручном станке, сделать который нетрудно, т. к. его конструкция не отличается сложностью и не потребуются дорогостоящие материалы.

Понадобится

Для изготовления станка нам почти ничего не придется покупать. Все что для этого нужно, можно отыскать среди металлического хлама, который уже ни для чего не пригоден. В частности, мы должны приготовить:

небольшой отрезок металлической полосы;
подержанный шарикоподшипник;
зубчатое колесо с ручкой для вращения;
отрезок металлической трубы;
цветной скотч или изоленту;
два стержня квадратного сечения;
проволоку нужного диаметра.

Чтобы подготовить детали и собрать станок, нам понадобятся: тиски, болгарка, сварочный аппарат и пассатижи.

Процесс изготовления станка и вязки сетки Рабицы

В соответствии с размерами подшипника на одном торце металлической пластины с помощью болгарки выполняем два ступенчатых выреза, больший из которых должен входить в отверстие внутреннего кольца шарикоподшипника.

Вставляем пластину вырезом в подшипник и привариваем ее в вертикальном положении к внутреннему кольцу.

На выступающую из подшипника часть металлической полосы надеваем зубчатое колесо с ручкой для вращения и производим сварку, обеспечивая неразъемное соединение этих деталей.

После завершения сварочных работ, убеждаемся в том, что внешнее кольцо подшипника не прихвачено сваркой и свободно вращается.

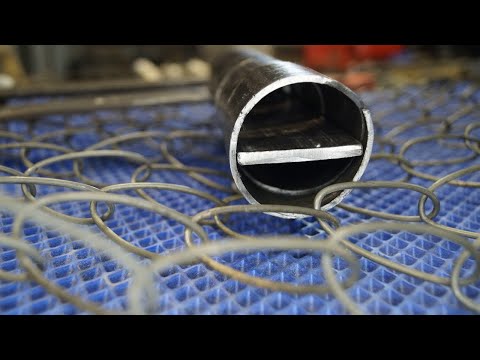

Наклеиваем на внешнюю поверхность отрезка круглой металлической трубы по винтовой линии с заранее заданным шагом цветной скотч или изоленту по всей ее длине. Используя наклеенный скотч в качестве шаблона, вырезаем в трубе спиральную прорезь с помощью болгарки.

Привариваем к подшипнику.

Привариваем снаружи к трубе в продольном направлении два стержня квадратного сечения, расположив их противоположно друг другу.

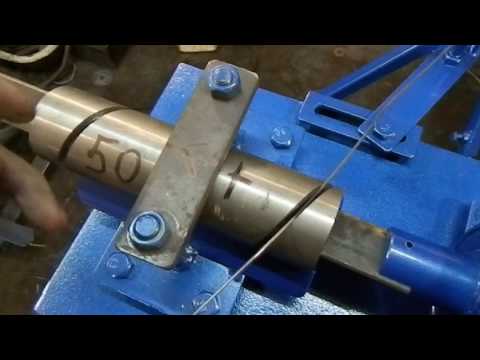

Зажимаем один из стержней в тиски и в начало прорези на трубе вставляем проволоку, конец которой загибаем с противоположной стороны пассатижами, чтобы загиб обхватил второй стержень при вращении зубчатого колеса.

Продолжаем вращать ручку и подавать проволоку в станок.

С другой стороны при этом будет выходить витой элемент сетки Рабицы.

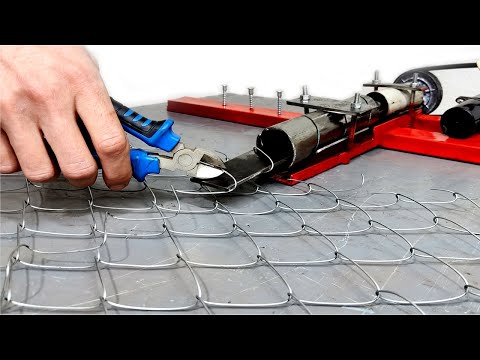

Когда ее длина достигнет нужного размера, отрезаем проволоку пассатижами и приступаем к навивке второго элемента и т. д.

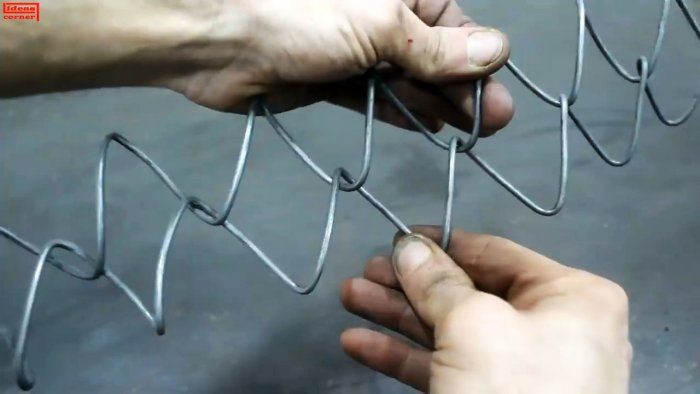

Затем скручивая попарно витые элементы, получаем сетку Рабицу требуемой ширины и высоты.

Смотрите видео

Производство сетки рабицы

Производство сетки рабицы бизнес идея. Как выбрать станок для производства сетки рабицы.

Сетка рабица – металлическая сетка, изготовляется методом плетения плоскими витками из низкоуглеродистой стальной проволоки, оцинкованной проволоки, а также из проволоки с полимерным покрытием. Сетка рабица один из самых популярных конструкционных материалов применяемых в качестве заборов и ограждений для приусадебных участков, вольеров и загонов для животных, также применяется для теплоизоляционных работ.

Сетка рабица бывает двух видов — с квадратными ячейками, и ромбическими (угол 60°), чаще используется с квадратными ячейками.

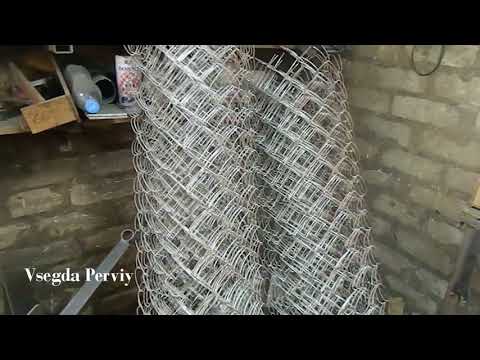

На производстве готовую сетку скручивают в рулоны, рулон стандартной высоты полтора метра, и длины 10 м. Высоту и длину можно сделать под заказ нужных размеров на любом станке.

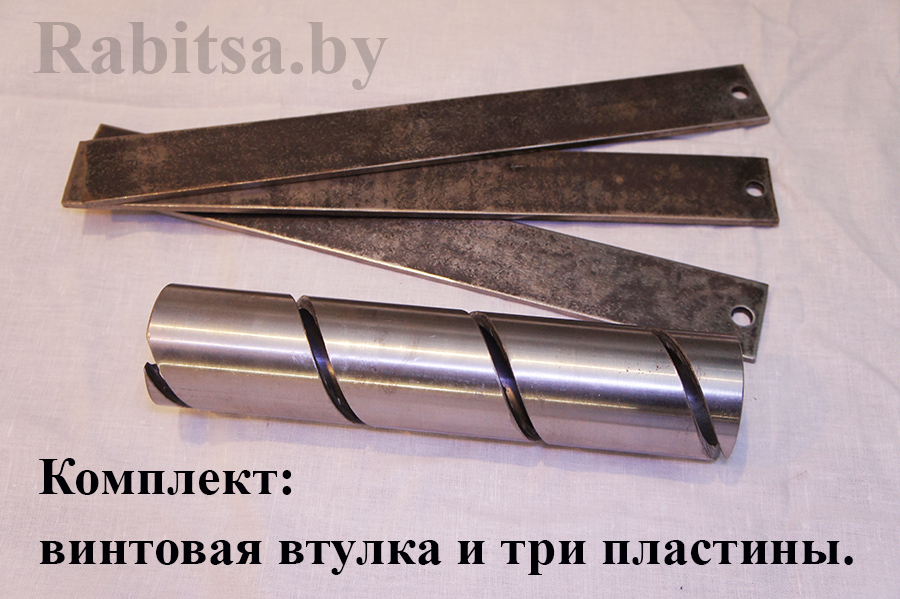

Станок для производства сетки рабицы.

Для организации производства сетки рабицы в зависимости от объёмов производства, можно использовать такие виды станков: — ручные, полуавтоматические и автоматические.

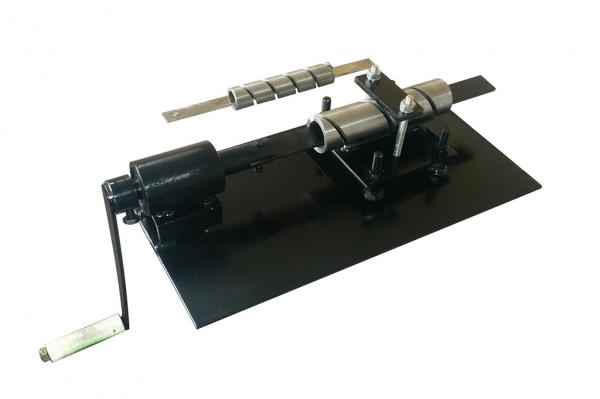

Ручные станки имеют низкую производительность, поэтому они используются, как правило, только для изготовления сетки для домашних нужд. Поэтому для производства используются более производительные станки полуавтоматы и автоматы.

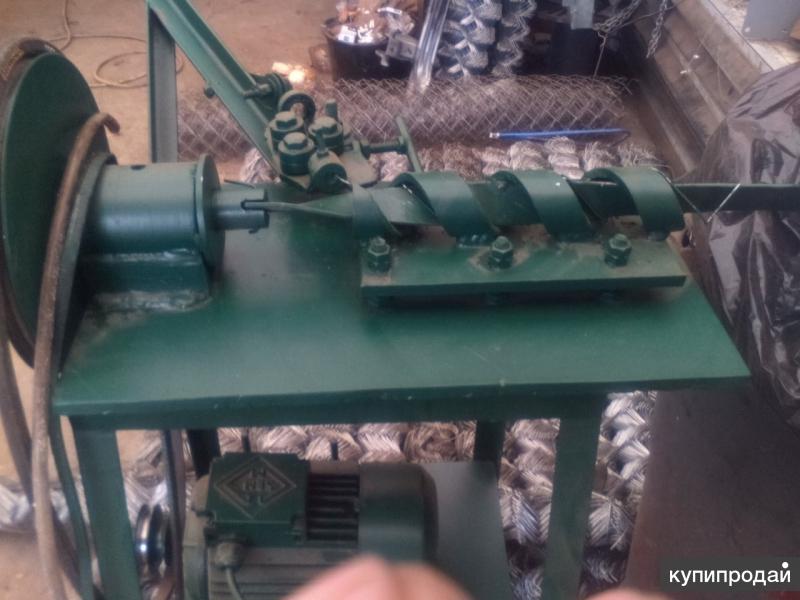

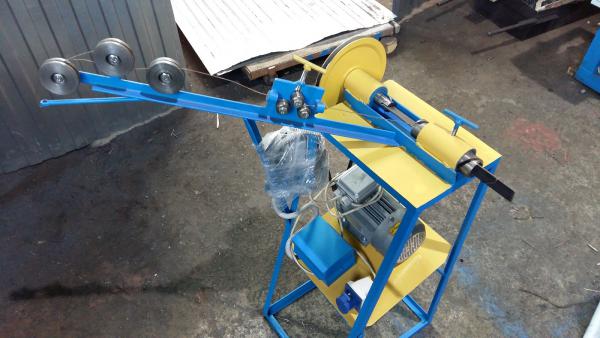

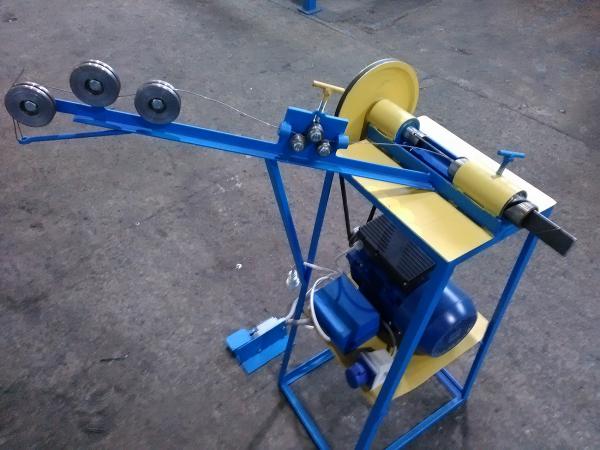

Полуавтоматический станок для производства сетки рабица.

Стоимость полуавтоматического станка около 800 – 1000$. Станок имеет сравнительно небольшие габариты, вместе с приёмным столом не более 2 м², что позволяет разместить, его в небольшом помещении.

Станок работает с проволокой диаметром 1,2 – 3,0 мм, оцинковкой, стальной, нержавейкой, алюминиевой.

Размеры ячеек производимой станком сетки от 5х5 мм до 75х75 мм.

Полуавтоматический станок очень прост в работе, с помощью блока управления можно регулировать скорость вращения и угол установки ножа, длину и ширину полотна сетки. Станок полуавтомат в отличие от автомата не выполняет загибание проволоки, и обрезание лишней проволоки, эту работу делает работник станка.

Производительность такого станка в зависимости от выставленной скорости работы и умения работника около 1стандартного рулона (ячейка 50х50мм) за час работы.

Полуавтоматический станок это лучший выбор при небольших объёмах производства.

Для больших объёмов выпускаемой продукции используются автоматические станки.

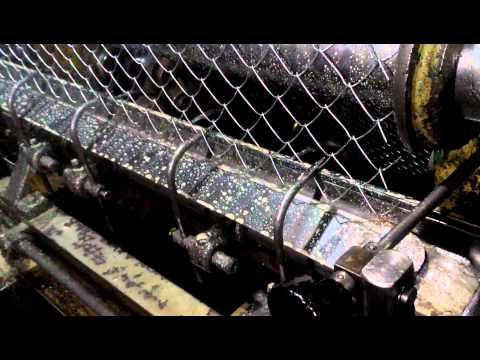

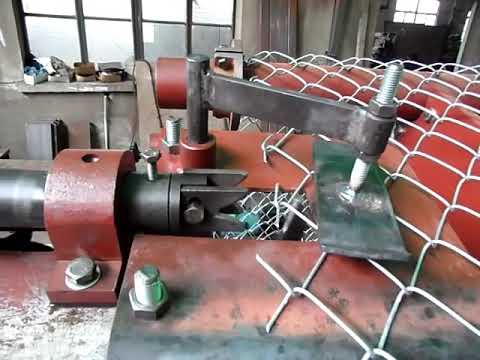

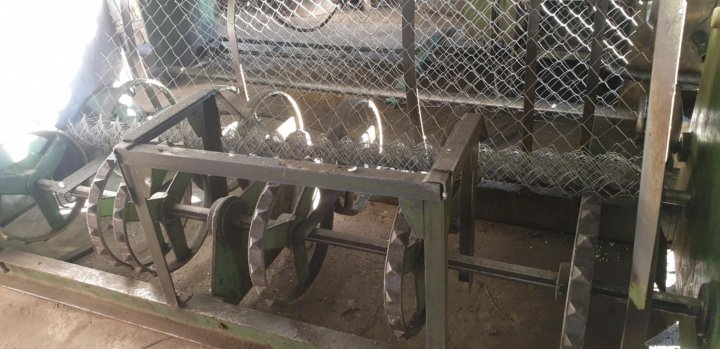

Автоматический станок для производства сетки рабица.

Автоматический станок более производителен — 4 — 5 рулонов стандартного размера в час, если ячейка меньше, к примеру — 25х25мм – 2 рулона в час. При этом вмешательство оператора станка минимальное — загрузка мотка проволоки и введение параметров размера ячеек и полотна сетки. Далее производство сетки происходит на полном автомате.

Станок снабжён загибом концов проволоки с отдельным приводом, а также отдельным приводом для намотки рулона.

Стоимость автоматических станков для производства сетки рабицы около 5000$.

Себестоимость сетки рабица.

Чтобы рассчитать себестоимость рулона сетки нужно определить вес рулона готовой сетки и умножить его на стоимость проволоки (стоимость проволоки считается по весу).

К примеру, стоимость оцинкованной проволоки диаметром 1,8 мм, около 1000$ за тонну. Вес стандартного рулона сетки (1,5 высота и 10 м длина) вышел -10 кг. (вес рулона зависит также от размера ячейки).

1 кг проволоки стоит 1$

Рулон сетки весом в 10 кг стоит 10$ (себестоимость).

К этой цифре нужно добавить затраты на электроэнергию, зарплату работнику и т д.

Розничная цена стандартного рулона c оцинковки около 20$.

Стоимость сетки зависит от региона, конкуренции и оптовых цен на проволоку, стоимость нужно подсчитывать индивидуально.

Производство сетки рабицы бизнес идея.

Поделитесь этой идеей в соц. сетях

Самодельный аппликатор сетки от птиц – WineMakerMag.com

Через несколько лет после того, как я посадил свой виноградник, я думал, что скоро будет достойный урожай. Но по мере того, как виноград подслащался, они начали исчезать. Сначала я подумал, что олени перелезают через изгородь в виноградник. Нет, это были птицы. Это было мое знакомство с потребностью в сетке для птиц.

С тех пор я использую сетку для птиц примерно за месяц до сбора урожая. Моя сетка для каждого ряда виноградных лоз имеет ширину 14 футов (4,2 м) и длину 150 футов (46 м). Я разворачиваю сетку поверх лоз и скрепляю нижние края вместе, чтобы сформировать туннель вокруг плодов, побегов и листьев. Во время сбора урожая я снимаю зажимы, но оставляю сетку над лозами и подбираю под сеткой. После того, как я очистил и раздавил виноград и начал ферментацию, у меня есть время стянуть сетку с лоз на землю между рядами. Завершающим этапом процесса является скручивание сетки.

Моя сетка пластикового плетения. То, как я собирал сетку в течение многих лет, заключалось в том, чтобы свернуть ее, начиная руками, сворачивая в рулон шириной около 2 футов (0,6 м), но как только я свернул 10–15 футов (3–4,5 м) в мои руки, он становится слишком громоздким, и я кладу его на землю и скатываю оттуда. Рулон становился шире и объемнее по мере того, как я шел. Мне пришлось подогнуть концы, чтобы он не стал слишком широким. И, конечно же, иду, согнувшись, толкая рулон сетки.

С разматыванием этого громоздкого и запутанного рулона для следующего урожая тоже были свои проблемы. Я клал рулон на верхушку лиан и оттуда разматывал, но он цеплялся за побеги и столбы. Через каждые 10–15 футов (3–4,5 м) мне приходилось туго натягивать сетку, иначе ее длины не хватило бы для завершения ряда. Прошло пару лет, и я понял, что все должно измениться.

Назад к чертежной доске

Раскатывающий аппликатор упрощает развертывание сетки от птиц над каждым рядом лиан двумя людьми.

Я хотел разработать «Аппликатор сетки для птиц», изготовленный в основном из труб и фитингов из ПВХ. Цель состояла в том, чтобы продолжать сматывать сетку, лежащую на земле, и иметь возможность разматывать сетку над виноградными лозами. Аппликатор должен состоять из двух частей: сворачивающего устройства и выкатывающего устройства. С самого начала было очевидно, что Roll-Up Applicator (RUA) будет сложнее, чем Roll-Out Applicator (ROA). Когда у меня появились новые рулоны сетки от птиц, они были намотаны на картонную трубку, и их было легко развернуть на лианах. Таким образом, цель состояла в том, чтобы свернуть сетку, как новый рулон.

Таким образом, проект RUA должен был вытягивать сетку из земли, натягивать сетку примерно на 30 дюймов (0,75 м) в ширину и плотно сворачивать ее вокруг трубы. Конструкция выкатного аппликатора должна была удерживать трубку и сетку над виноградными лозами и удерживать сетку в натянутом состоянии во время ее развертывания.

Аппликатор Roll-Up позволяет плотно и компактно свернуть сетку для птиц для удобства хранения с минимальными усилиями, кроме поворота ручки.

Шаги сборки

Сборка состоит из 10 шагов. Слова «вклеить», «вставить» и «добавить» используются как синонимы, однако TP никогда не вклеивается. Для каждого шага см. инструкции, фотографии, список деталей и таблицу длин труб. Фитинги из ПВХ указаны в списке деталей в конце этой статьи. Точно так же длины труб из ПВХ указаны в таблице длин труб и на фотографиях. Вы можете отрезать все трубы по длине перед началом строительства (сначала отрежьте самые длинные трубы и отметьте длину трубы на каждой трубе несмываемым маркером).

Шаг 1 – Нижняя/боковая часть основания. Вы можете задаться вопросом, почему Base имеет 22 колена с углом ½ градуса, которые наклоняют заднюю часть RUA. Эта функция позволяет перемещать RUA, держась за заднюю поперечину основания Base , не наступая на нижнюю заднюю поперечину при ходьбе. Так что не исключайте эту функцию.

Начало строительства:

Разложите четыре угловых колена и пять тройников основания на земле. Насухо вставьте ТП в боковой выход каждого заднего углового отвода (задний – там, где будут устанавливаться «откосные» трубы). Положите их на землю. Теперь вклейте 42-дюймовую горизонтальную трубу между двумя задними углами и, прежде чем клей схватится, убедитесь, что углы выровнены друг с другом, прежде чем снимать TP.
Вставьте все вертикальные трубы (27 дюймов, 7 ½ дюйма и 2 ½ дюйма) в оставшиеся угловые колена и тройники, как показано на фото.
Приклейте горизонтальные трубы (5”, 6” и 16”) для оставшихся выходов на угловых коленах.
Вклейте тройники и оставшиеся горизонтальные трубы, убедившись, что каждая вертикальная труба к горизонтальной трубе имеет квадратную форму.
Вставьте колено 22 ½ градуса в наклонную трубу 22 ½”, а затем выровняйте по задней части уклона и приклейте (на колене 22 ½ градуса должны быть метки, чтобы помочь в этом выравнивании). Повторите для противоположной стороны.

Шаг 2 – Верх основания. Основание предназначено для удержания наматывающего механизма на высоте для стоящего оператора. Основание также должно быть достаточно жестким, чтобы выдерживать нагрузку при наматывании сетки на вал .

Начните с задней части основания Base (от наклонных труб) и выберите сторону для работы:

Вставив TP в колено 22 ½ градуса, приклейте колено к наклонной трубе с помощью TP по истинной вертикали.
Снимите трубу TP и вклейте трубу CP диаметром 2 ½ дюйма.
Вставьте TP в боковой выход уголка-колена, совместите TP со стороной основания и приклейте угол-колено к CP.
Соберите заднюю горизонтальную поперечину, начав с вклеивания трубы 5 ½” в проточный выход тройника.
С помощью TP, вставленного в боковой выход тройника, вклейте тройники в трубу 5 ½” так, чтобы TP находился на уровне и выступал вперед.
Повторите шаги 1–5 для противоположной стороны.
Вклейте 28-дюймовую горизонтальную трубу между двумя тройниками.

Теперь постройте вперед:

Вклейте четыре 7-дюймовые трубы в угловые отводы и тройники.
Теперь снова выберите сторону для работы.
Использование заглушек в боковых выходах двух тройников, вклеивание заглушек в вертикальном положении.
Приклейте следующие две горизонтальные трубы (7” и 16”).
С помощью крестовины приклейте ее к горизонтальной трубе и вертикальной трубе с База . Теперь вклейте 7-дюймовую трубу в горизонтальное отверстие крестовины.
Как и раньше, используйте ТП, вставленные в два тройника, вклейте тройники в горизонтальные трубы.
Повторите шаги 2–4 для противоположной стороны.
Вклейте четыре горизонтальные трубы диаметром 7 ½ дюйма в оставшиеся тройники.

Наконец, соберите передние горизонтальные поперечины:

Начните с приклеивания уголка-колена на горизонтальную трубу и вертикальную трубу от Основания с каждой стороны.
Приклейте трубы 5 ½” к каждому угловому отводу
Затем приклейте тройники к неприсоединенным трубам 5 ½” и 7 ½”.
Вставьте CP в оставшийся выход тройника.
Приклейте две трубы 9 ½” к тройнику, выровняйте по CP и приклейте к центральной вертикальной стойке снизу. (Остальные свисающие трубы будут подсоединены к тройнику переднего пандуса примерно под углом 45 градусов вниз на шаге 4).

Этап 3 – Нижняя часть рампы сетки. Net Ramp имеет две цели. Сначала он поднимает сетку с земли и поднимает ее к Механизму намотки . Во-вторых, сетка должна быть сложена примерно до 30 дюймов (0,75 м) перед тем, как она намотается на вал сетки .

Начните сборку с передней части основания , выберите сторону для работы:

Вставьте колено в 7 ½-дюймовую вертикальную трубу на основании , используя направляющие вперед.
Добавьте 4-дюймовую трубу вперед.
Приклейте к проточному выходу тройника, выровненного с помощью ТП, который будет присоединен к колесам. (Возможно, вы захотите опрокинуть Base на заднюю часть, чтобы было достаточно места для установки TP).
Вставьте трубы 18 ½” в проточный выход тройника.
Снова используя ТР, вставьте боковой выход тройников на трубу 18 ½”.
Теперь вставьте 4-дюймовую трубу сверху и 6-дюймовую трубу снизу тройника.
Повторите шаги 1-6 для другой стороны.

Теперь работаем с обеих сторон:

Используя TP, приклейте к обоим концам 26-дюймового проточного выхода тройника.
Вставьте СР в оставшиеся проточные патрубки тройников.
Приклейте этот блок сверху к 4-дюймовым трубам.
Затем приклейте колено к 19-дюймовой трубе и приклейте колено к 6-дюймовой трубе, выступая вперед.
Повторите шаг 4 для другой стороны.
Теперь, используя TP, приклейте к обоим концам 27-дюймового проточного выхода тройника.
Добавьте 12-дюймовые трубы к оставшемуся проходному отверстию двух тройников.
Приклейте колено 22 ½ градуса и CP с каждой стороны нижней поперечины, сохраняя колено плоским (т. е. в той же плоскости, что и тройник на нижней поперечине).
Наконец, приклейте боковой выход двух тройников этой секции к 19-дюймовым трубам.

Шаг 4 – Верхняя часть рампы сети. В верхней части аппарели для сетки есть два канала для соединения сетки в 30-дюймовую ширину. Пандус поднимается примерно под углом 45 градусов и сужается под углом 22 ½ градуса.

Завершая сетку рампы , начните с одной стороны нижней поперечины:

Приклейте колено 22 ½ градуса и CP на средней поперечине, сохраняя колено плоским (т. е. в той же плоскости, что и тройник на средней поперечине).
Создайте секцию, начиная с колена и 20-дюймовой трубы, и добавьте тройник на проточный выход на противоположном конце, перпендикулярно колену.
Вставьте 8-дюймовую стойку в боковой выход тройника, CP в проточный выход и еще один тройник перпендикулярно предыдущему тройнику.
Приклейте сборную часть к нижней и средней поперечинам.
Приклейте 20-дюймовую трубу к последнему тройнику.
Вставьте 8-дюймовую вертикальную стойку в боковой выход тройника и СР на проточном выходе, затем вставьте ее в 20-дюймовую трубу.
Приклеить колено 22 ½ градуса к КП с коленом в одной плоскости, но отогнутым наружу, как показано на фото.
Приклейте CP к отводу 22 ½ градуса, а затем к боковому выходу тройника, сохраняя проточные выходы в той же ориентации, что и верхняя часть База .
Теперь вклейте тройник в верхнюю часть Базы с двумя несоединенными трубами. Это потребует некоторого вытягивания и толкания.
Повторите шаги 1-9 для противоположной стороны пандуса.

Теперь, чтобы завершить сетчатые воздуховоды:

Вставьте TP на два колена.
Приклейте колена к каждому концу трубы диаметром 48 ½ дюйма, сохраняя колена прямыми.
Приклейте эту секцию к нижним 8-дюймовым вертикальным трубам на пандусе.
Повторите шаги 1-3, используя трубу 25 ¼”.
Приклейте эту секцию к верхним 8-дюймовым вертикальным трубам на пандусе.

Шаг 5 – Механизм намотки. Механизм намотки имеет две функции. Во-первых, жестко удерживать моталку на подходящей высоте. Во-вторых, чтобы сетка оставалась в середине 30 дюймов (0,75 м) шпинделя сетки . Кроме того, горизонтальные трубы под крестовиной и тройником 1 ¼ дюйма будут зацеплять шпиндель сетки , когда кривошип моталки вытаскивается при смене шпинделя .

Начните с одной стороны основания :

Приклейте две 20-дюймовые вертикальные трубы, две 6-дюймовые вертикальные трубы и 12-дюймовую вертикальную трубу, как показано на фото. (Не обращайте внимания на муфты на фото. )
Вставьте ТР в проточные выходы двух тройников и вклейте 16-дюймовую трубу в боковые выходы тройников.
Приклейте эту секцию к 6-дюймовым вертикальным трубам.
Вклейте две 11-дюймовые трубы в тройники.
Вставьте TP в отвод и угловой отвод и вклейте 5-дюймовую трубу между двумя отводами. Примечание. Перед приклеиванием сверьтесь с фотографией и шагами 4-5 всухую.
Приклейте эту секцию к трубам 11” и 20”, как показано на фото.
Повторите шаги 4-6 для другой стороны, за исключением поворота локтя и угловых локтей (зеркальное отображение).
Повторите шаги 1-7 на противоположной стороне.

Это единственная ступенька, которая не имеет симметрии, и у пользователя есть выбор разместить рукоятку на моталке с левой или с правой стороны. В своем RUA я разместил кривошип с левой стороны (если смотреть сзади), потому что я правша. Центральная вертикальная труба имеет крестовину 1 ¼ дюйма со стороны кривошипа и тройник 1 ¼ дюйма с противоположной стороны.

С помощью поперечных фитингов 1 ¼ дюйма вставьте переходную втулку с 1 ¼ дюйма на 1 дюйм на верхнее и нижнее выпускные отверстия.
С 1 ¼” TP на горизонтальном выходе крестовины приклейте его со стороны кривошипа на 12” вертикальной трубе.
Вклейте 3-дюймовую трубу в верхнее боковое отверстие крестовины.
Вклейте две 7-дюймовые трубы в проточные выходы 1-дюймового тройника.
Приклейте этот узел к верхней части 3-дюймовой трубы и двум угловым коленчатым фитингам (потребуется некоторое нажатие и вытягивание).
Для противоположной стороны, используя тройник 1 ¼ дюйма, повторите шаги 1-5.
Не пропустите этот шаг: Используя три отрезка трубы диаметром 1 ¼ дюйма длиной 1 ½ дюйма, вклейте в оставшиеся выпускные отверстия: один в тройнике и два в поперечине.

Шаг 6 – Кривошип моталки. Здесь следует отметить, что труба из ПВХ диаметром 1 дюйм имеет наружный диаметр (НД) 1,315 дюйма, а труба из ПВХ диаметром 1 ¼ дюйма имеет внутренний диаметр (ВД) 1,380 дюйма. Таким образом, труба диаметром 1 дюйм войдет в крестовину и тройник диаметром 1 ¼ дюйма, как описано в шаге 5.

Этот шаг прост, и пользователь может выбрать больший или меньший диаметр кривошипной рукоятки. Конечно, механическое преимущество состоит в том, чтобы сделать кривошип большого диаметра. Вращающийся вал диаметром 1 дюйм и длиной 50 дюймов проходит через механизм намотки и соединяется коленчатыми патрубками с кривошипной рукояткой. Я выбрал 12 дюймов для диаметра рукоятки и 5 дюймов для ручки.

Шаг 7 – Колеса. Колесики предназначены для перемещения RUA. Для коротких рядов виноградников RUA, вероятно, останется неподвижным, в то время как для более длинных рядов RUA может двигаться вниз по ряду виноградников, когда сетка втягивается в RUA. Кроме того, колеса необходимы для перемещения RUA с одного ряда виноградников на другой. Я выбрал легкие колеса без проколов, диаметром 8 дюймов и осью диаметром 5/8 дюйма.

Труба из ПВХ диаметром ½ дюйма имеет внутренний диаметр 0,622 дюйма, а 5/8 дюйма — 0,625 дюйма. Этого достаточно, чтобы стальной болт 5/8” плотно вошел в фитинг ½”. Еще лучше болт, который не имеет резьбы на всю длину, так как часть без резьбы имеет немного меньший диаметр. Между колесом и фитингом, между фитингом и гайкой следует использовать плоские шайбы. Гайка должна быть самостопорящейся. Используйте переходные втулки от 1” до ½” на тройнике. Эта установка позволяет поднять переднюю часть RUA примерно на 8 дюймов.

Чтобы колеса не крутились, вставлена полуось 26 ½”, как показано на фото.

Шаг 8 – приспособление для отверстий под штифты. Рукоятка намотки вставляется в шпиндель сетки , и два из них удерживаются вместе защелкивающимися штифтами. Кондуктор используется для сверления отверстий диаметром 3/8 дюйма для стопорных штифтов диаметром 5/16 дюйма.

Шпиндель сетки представляет собой отрезок трубы из ПВХ диаметром 1 ¼ дюйма с отверстиями для защелки на обоих концах. Отверстия на шпинделе сетки должны совпадать с отверстиями кривошипа моталки , что может быть трудно сделать. Кроме того, Net Spindle требуется для каждого рулона сетки. Это можно сделать проще и точнее с помощью приспособления P в зажимном приспособлении .

Приспособление для штифтовых отверстий изготавливается из фанеры толщиной ¾ дюйма (11/16 дюйма), цельной древесины или того и другого. Приведенные ниже указания относятся к фанере. Отрезная пила хорошо подойдет для большинства разрезов. Для приспособления также требуется самоцентрирующееся приспособление для дюбелей диаметром 3/8 дюйма, но можно использовать и сверлильный станок. Также потребуется сверло 3/8 дюйма длиной не менее 9 дюймов.

Изготовление V-образной канавки:

Отрежьте кусок фанеры размером 3” на 9 3/16” (ширина 3/16 пильного диска будет потеряна, когда фанерная часть будет разрезана на две части).
Отметьте (карандашом) вертикальную линию на расстоянии 4 ½ дюйма от левой стороны.
Отметьте горизонтальную линию на расстоянии 2 1/8” от верха.
Отметьте линию под углом 45 градусов через пересечение двух линий, причем линия начинается сверху и идет к правому нижнему краю.
Отметьте с правой стороны линию под углом 45 градусов, начинающуюся на перекрестке и идущую вверх и вправо.
Теперь разрежьте по правой стороне линии под углом 45 градусов сверху вниз.
Отрежьте правую часть по линии под углом 45 градусов.
Две детали должны соединяться вместе, образуя V-образный паз наверху.

Изготовление держателя трубы:

Отрежьте два куска фанеры размером 3 на 9 дюймов.
Вырежьте 2-дюймовое круглое отверстие в центре, 1 ½ дюйма сверху на обеих частях.
Приклейте эти детали с обеих сторон V-образной канавки с круглыми отверстиями над V-образной канавкой.
Скрепите эти детали вместе гвоздями, винтами или зажимами.

Сделайте вторую копию детали V-образной канавки и держателя трубы.

Крепление к основанию приспособления:

Отрежьте кусок фанеры размером 9 на 40 дюймов для основания приспособления.
Прикрепите держатели труб на расстоянии около 1 дюйма от каждого конца основания приспособления так, чтобы центры V-образных канавок находились на расстоянии 35 дюймов друг от друга.

Крепление шаблона «Dowel-It» (другие шаблоны для дюбелей могут быть закреплены иначе, или, если используется сверлильный станок, следующая установка должна быть другой):

Отрежьте кусок фанеры размером 9 на 4 дюйма.
Вырежьте 2-дюймовое круглое отверстие в центре на расстоянии 2 ½ дюйма от верха.
Обрежьте кусок до 9 дюймов (как есть) на 2 7/8 дюйма, разрез проходит через круглое отверстие.
Плотно прикрепите нижнюю часть приспособления для дюбелей к указанной выше детали.
Вставьте эту деталь между двумя внешними слоями держателя трубы.
Совместите приспособление для дюбеля с V-образным пазом и плотно зажмите.
Просверлите эту деталь с помощью приспособления для дюбелей.
Повторно проверьте выравнивание в шаге 6. Очень важно, чтобы зажим для дюбеля был перпендикулярен центру V-образной канавки (в противном случае отверстия в трубе не будут проходить через центр трубы, а отверстия для штифтов не будут совмещены) .
Прикрепите эту деталь винтами.
Просверлите шаблон на дюйм или около того в V-образную канавку.
С помощью другого держателя трубы просверлите примерно дюйм в центре V-образной канавки.

Шаг 9 – Отверстия под штифты в кривошипе моталки и шпинделе сетки.

Начните с проделывания отверстий в сеточном шпинделе :

Отметьте (карандашом) отрезок 39 дюймов трубы диаметром 1 ¼ дюйма на расстоянии 2 дюймов от конца трубы.
Вставьте трубу в приспособление и совместите метку с приспособлением для дюбеля.
На конце зажимного приспособления со штифтом вставьте две прокладки в положениях 10:30 и 1:30 вокруг трубы, чтобы зафиксировать ее в V-образной канавке.
На противоположном конце вставьте одну прокладку в положение 12:00.
С помощью дюбеля просверлите трубу.
Снимите трубу и осмотрите отверстия на соответствие (особенно если они смещены в одну или другую сторону трубы).
При возникновении проблем проверьте приспособление; в противном случае переверните конец трубы за конец и вставьте в приспособление.
Вставьте штифт, сверло или что-то подобное, чтобы зафиксировать трубу в только что просверленном конце.
Вставьте прокладки, как и раньше, и просверлите второй набор отверстий.

Это завершает работу над первым шпинделем Net , который теперь используется для сверления отверстий в Кривошип моталки :

На RUA вставьте кривошип моталки в шпиндель сетки .
Теперь пометьте (карандашом) рукоятку намотки через два отверстия на каждом конце оси сетки .
Верните приспособление для отверстий под штифты , вставьте рукоятку намотки .
Совместите метки с приспособлением для дюбелей, вставьте прокладки, как и раньше, и просверлите.
Переверните, вставьте прокладки и просверлите второй набор отверстий.
Теперь, поскольку допуски на выравнивание не идеальны, просверлите эти отверстия сверлом ½ дюйма.
Проверьте выравнивание, вернувшись к RUA и вставив Кривошип моталки , Шпиндель сетки и стопорные штифты. Если шплинты не подходят, проверьте приспособление и процедуру. Когда вы обнаружите проблему, отрегулируйте ее соответствующим образом и просверлите второй набор отверстий (повернутых на 90 градусов) на шпинделе сетки .

Чтобы сделать дополнительные Net Spindles , процесс можно ускорить, изменив Приспособление для отверстий под шпильки :

Определите дополнительную ширину приспособления таким образом, чтобы 2-дюймовая отметка совпадала с приспособлением для дюбелей.
Найдите слои фанеры толщиной, соответствующей необходимой дополнительной ширине.
Вырежьте 2-дюймовые круглые отверстия в соответствующих местах на добавленных слоях.
Закрепите эти слои плюс сплошной слой на задней части шаблона.
Теперь можно не маркировать 2-дюймовое место на шпинделе сетки.
Вставьте отрезок трубы диаметром 1 ¼ дюйма длиной 39 дюймов, вставьте в приспособление, зафиксируйте регулировочными прокладками и просверлите.
Переверните, вставьте штифт, прокладку и просверлите
Снова проверьте новый шпиндель сетки на совместимость с RUA.
Повторите шаги 6-8 для каждого шпинделя Net .

Этап 10. Выкатной аппликатор (ROA). ROA используется для разматывания сетки от птиц, намотанной на Net Spindle . Требуется два человека, по одному с каждой стороны ряда виноградника, чтобы удерживать стойку из ПВХ, прикрепленную к механизму выкатывания.

Крупный план соединения с защелкой

Сборка ROA проста. Единственный элемент, который можно изменить по сравнению с моей версией, — это длина стойки и рычага, которые будут зависеть от высоты лиан, а также от высоты и силы операторов. РОА состоит из двух сторон.

Расположите трубы и фитинги, как показано на фотографии, и держите поблизости приспособление для отверстий под штифты (шаг 8). Начните со стороны переходной втулки с 1 ¼” на 1”:

Приклейте колено к трубе 60”
Вставить КП в колено.
Приклейте переходную втулку к КП.
Приклейте муфту 1 ¼ дюйма к втулке.
Затем возьмите трубу от 18 до 24 дюймов и приклейте колено с одного конца и заглушку с другого конца.
Приклейте эту секцию к 60-дюймовой трубе, сохраняя квадрат, как показано на фото.

Затем строится другая сторона:

Приклейте колено к трубе от 18 до 24 дюймов с одного конца и заглушку с другого конца.
Вклейте 60-дюймовую трубу в колено.
С помощью TP, вставленного в колено, приклейте колено к указанному выше участку, сохраняя его квадратным, как показано на фото.

Соединение двух секций вместе:

Трубу 1 ¼ дюйма длиной не менее 10 дюймов вставьте в приспособление для штифтовых отверстий и просверлите отверстия на отметке 2 дюйма.
Обрежьте трубу с отверстием до 4 дюймов.
Вставьте 1-дюймовую трубу длиной 45 дюймов в приспособление для отверстий под штифты и просверлите отверстия на отметке 2 дюйма.
Увеличьте размер отверстия до ½ дюйма на трубе 45 дюймов.
Сдвиньте две трубы вместе, совместите отверстия и вставьте стопорный штифт.
Приклейте две секции, построенные выше, на эту секцию, как показано на фото.

Эксплуатация RUA

Возьмите рукоятку моталки и протолкните ее через отверстие на механизме моталки . Вставьте рукоятку наматывающего устройства через вал сетки в отверстие на противоположной стороне. Совместите отверстия в шпиндель сетки с отверстиями в рукоятке моталки , вставьте защелки и закройте защелки.

Когда сетка для птиц лежит на земле, поместите RUA рядом с концом сетки. Оберните полосу клейкой ленты шириной от 6 до 8 дюймов (от 15 до 20 см) вокруг центра оси сетки . Повторите то же самое с клейкой лентой на расстоянии около 12 дюймов (30 см) с каждой стороны от центра. Возьмите конец сетки и сложите его так, чтобы его ширина составляла около 75 см, и закрепите его на клейкой ленте.

Начните поворачивать рукоятку наматывающего устройства , одновременно перемещая RUA на несколько футов вперед, пока сетка для птиц не будет обернута вокруг оси сетки пару раз. Если ряд виноградника длинный, вам, возможно, придется переместить RUA вперед по мере наматывания большего количества сетки. Держите сетку натянутой, чтобы она была туго намотана.

После того, как вы закончите работу с сеткой, обвяжите рулон сетки веревкой. Вытащите два стопорных штифта, а затем вытащите рукоятку моталки 9.0013 . Снимите сетку с помощью шпинделя сетки с RUA.

Эксплуатация ROA

Возьмите стержень для разматывания с вставным рычагом и вставьте в стержень сетки , загруженный сеткой от птиц. Возьмите другой разматывающий стержень и наденьте его на открытый вставной рычаг. Совместите отверстия, вставьте стопорный штифт и закройте стопорную защелку.

Зацепите сетку от птиц в начале ряда виноградников и, взяв по одному человеку с каждой стороны ряда за одну из опор для разматывания, пройдите вместе по ряду. Сетка будет сверху ряда, и стороны сетки должны быть натянуты на стороны ряда.

Руководство по изготовлению москитных сеток США

Главная страница / Руководство «Сделай сам»

Выбор сетки

В 90% случаев лучшим выбором будет москитная сетка повышенной прочности черного цвета. Это самая надежная, самая прозрачная и лучшая долгосрочная инвестиция.

Невидимая сетка действительно необходима только в том случае, если у вас есть невидимые жучки.

Черная сетка является наиболее популярным цветом по двум причинам: она уменьшает солнечные блики/улучшает видимость и не оставляет пятен.

Установка сетки

Деревянные и виниловые поверхности: Для более мягких поверхностей, таких как дерево или винил, наиболее распространенным методом установки является скрепление скобами. При правильной установке и правильном удалении скобы не повредят сетку и оставят на поверхности только крошечные отверстия.

Металлические поверхности: Большинство металлических поверхностей не являются металлическими, но если ваша поверхность металлическая, вы можете использовать сильные магниты. Вы можете проверить любую металлическую поверхность с помощью магнита на холодильник. Если поверхность НЕ магнитная, у вас есть два варианта: промышленная клейкая липучка на липучке (универсальная лента с крючками и петлями дешевле, чем фирменная липучка) или вставить крючки в металл и повесить сетку на крючки с помощью люверсов (см. раздел о люверсах ниже). )

Кирпичные или оштукатуренные поверхности: Почти невозможно прикрепить к кирпичным или оштукатуренным поверхностям без сверления отверстий и установки крючков. Клей плохо работает на кирпиче или штукатурке.
Изготовление штор от комаров своими руками
Существует два способа изготовления штор: один требует шитья, а другой нет. В большинстве случаев я рекомендую вариант NO-SEW.
Метод пошива: Подогните верхний край сетки и прострочите вдоль основания сгиба, чтобы получился рукав для карниза. (Руководство по шитью ниже)

Метод NO-SEW: Вставьте втулки с защелками через каждые 12 дюймов вдоль верхней части сетки. Для этого вам понадобится только молоток. Затем прикрепите сетку к карнизу с помощью крючков для занавесок или стяжек. (Инструкция по шитью ниже)
Что использовать для стержня?
Вы можете использовать любой карниз для штор, но большинство карнизов для домашнего декора имеют длину 72 дюйма или меньше. Если вам нужны стержни длиннее 72 дюймов, мы рекомендуем использовать алюминиевые кабелепроводы EMT. Хотя технически это не карнизы, они бывают длиной 60 и 120 дюймов, они очень легкие, жесткие, недорогие, их можно красить, их можно легко соединять и монтировать. (Подробнее о стержнях ниже)

Способ пошива штор своими руками
Вшить рукав в прочную сетку так же просто, как сложить сетку на себя, приколоть ее прямыми булавками и прошить по основанию сгиба, чтобы получился рукав.

СКЛАДАТЬ И ИЗМЕРИТЬ
Размер от 3,5 до 4 дюймов идеально подходит для рукава для штор.
СБИВАНИЕ
Используйте прямые булавки, чтобы сгиб оставался на месте во время шитья.
Размещение прямой булавки через каждые 6-12 дюймов помогает сохранить сгиб на месте. Вы будете удалять булавки по мере шитья.
ШИТЬЕ
Сшить прочную сетку очень просто. Проденьте край сложенной сетки в швейную машину. Прошейте примерно 1 дюйм, затем измените и прошейте назад по начальному стежку до края, затем продолжайте шить вперед. Это обычная практика шитья, чтобы убедиться, что стежок запечатан в начале.
Продолжайте шить, пока не дойдете до конца сгиба рукава, затем переверните машину, прошейте последний дюйм стежка в обратном направлении, а затем снова прошейте его вперед, чтобы запечатать конец стежка.

Теперь ваш рукав готов.
ШАРНИРЫ
В большинстве случаев мы рекомендуем алюминиевые карнизы ЕМТ для штор. Эти стержни доступны в электрических отделах в Home Depot и Lowes, и эти стержни легкие, жесткие, недорогие, легко монтируются и не ржавеют.
Мы рекомендуем использовать 3/4-дюймовые стержни EMT для пролетов до 10 футов и 1-дюймовые стержни EMT для пролетов более 10 футов.
Стержни бывают длиной 5 футов и 10 футов и могут быть соединены друг с другом с помощью соединителей EMT (фото ниже). угловые соединения и муфты. Подберите размер к своим стержням
(т. е. детали 3/4 дюйма для стержней 3/4 дюйма и детали 1 дюйм для стержней 1 дюйм)
МОНТАЖ СТЕРЖНЯ
Стержни для кабелепроводов EMT имеют крепления с 2 отверстиями, которые можно использовать для крепления стержней на террасе, веранде и т. д.

стержни. Если вы делаете действительно длинный пролет (20 футов) с одним стержнем, вы можете установить два крепления для лент бок о бок на каждом конце стержня для двойного усиления.
СОЕДИНЯЮЩИЕ ТЯГИ
Если вы хотите иметь одну штангу длиннее 10 футов, вам придется соединить две штанги вместе с помощью муфты EMT.
Это винтовая муфта EMT 3/4 дюйма. Он гладкий внутри.
Наденьте муфту на стержень, затем вставьте другой стержень в другой конец муфты.
После того, как оба стержня вставлены в муфту, затяните винты, чтобы зафиксировать их на месте.
Готово!
СОЕДИНИТЕЛЬ ДЛЯ УГЛОВОГО СОЕДИНЕНИЯ
Если вам нужно закрепить занавес за углом, вы можете соединить два стержня EMT с помощью соединителя для углового соединения под углом 90 градусов. Это та же базовая конструкция, что и у прямого соединителя.

Вставьте стержень в каждый конец, затяните винты, чтобы закрепить стержни на месте, и шторы смогут довольно легко скользить за угол (только будьте осторожны, чтобы не зацепиться)
Метод NO-SEW для штор своими руками
Люверсы отлично подходят для подвешивания занавесок (с помощью крючков для занавесок для душа), подвешивания на шурупы с крюками или для крепления сетки к столбу.

TOP HEADLINES
