Самый простой станок керамзитоблоки своими руками чертежи

Технология производства шлакоблоков

Все мелкие изготовленные из бетона строительные изделия, такие как строительные блоки, тротуарная плитка, бордюры, вазоны, фигурные отделочные элементы, и тому подобные конструкции, производятся посредством вибропрессования.
В промышленном масштабе производство шлакоблок реализовывается с помощью крупногабаритного дорогостоящего оборудования, способного изготавливать за короткий промежуток времени большое количество изделий.

Самодельные станки для шлакоблоков пользуются популярностью не только для изготовления керамзитобетонных и железобетонных изделий, в быту они широко применяются для изготовления шлакоблоков – максимально дешевого строительного материала, который может использоваться для строительства любых одноэтажных зданий.

Давление, как правило, осуществляется с верхней стороны движущимся блоком, в то время как боковые неподвижно зафиксированные стенки выступают контуром, определяющим форму будущих блоков.

Вибрационное воздействие создается посредством обычного электромотора, и передается на обрабатываемый материал через боковые металлические стенки. Данная технология производства дает возможность максимально уплотнить материал, что позволяет добиться оптимальных прочностных характеристик готовых изделий.

Промышленный крупногабаритный агрегат для производства шлакоблоков

Как уже было сказано, станки для шлакоблоков нередко используются для производства шлакоблоков и теплоблоков. Шлакоблоки – это строительные конструкции, которые изготавливаются из цементной смеси, в которую добавляются разнообразные примеси.

Как правило, это доменные шлаки, не содержащие уголь и золу, но не редко для изготовления шлакоблоков своим руками в бытовых условиях используется кирпичная крошка, щепа, керамзит, щебенка, либо опилки.

Конструкция блоков зависит от того, какая виброформа применялась для их изготовления. Самодельные мини станки для шлакоблоков, как правило, обладают круглыми внутренними перегородками, позволяющие сделать шлакоблоки с отверстиями соответствующей формы.

Касаемо теплоблоков – это конструкции, созданные из керамзитобетона, обладающие внутренним слоем из твердого теплоизоляционного материала – пенополистирола, пенопласта, либо минеральной ваты высокой плотности.

Изготовление теплоблоков требует наличия специальной модификации вибростанка, которая обладает двусторонней матрицей, в середине которой предусмотрено свободное пространство для размещения теплоизоляционного материала.

Виды вибростанков

Все вибростанки можно условно разделить на две основные категории – классический вибропресс (такие станки для шлакоблока, как Марс, Дракон и т.д.), и вибростолы для шлакоблоков.

Вибропресс БУЛАТ-М применяется для производства тротуарной плитки, бордюра, шлакоблока, фактурного блока и керамзитоблока

Вибростолы как правило используются для производства шлакоблоков, либо тротуарной плитки.

Они обладают предельно простой конструкцией, которую без проблем можно изготовить своими руками, более того, разнообразных вариаций изготовления вибростолов огромное множество (например Марс или станки для шлакоблока производства Китай) – можно даже сделать собственный вариант вибростола, который будет наилучшим образом соответствовать требованиям вашего производства.

Промышленные (Китай) и мини самодельные вибростолы в домашних условиях делаются из металла. По сути, они представляют собою обычный стол, на углах которого, между рамой и столешницей расположены пружины, обеспечивающие равномерное распределение вибрации.

За создание вибрации отвечает вибромотор, либо переделанный электродвигатель, в случае изготовления вибростола своими руками, который монтируется на нижнюю поверхность столешницы.

Вибропресс обладает более сложной конструкцией – он состоит из пуансонной рамы (ручки), которая управляет прижимной рамой, рабочей матрицы и вибродвигателя.

Как правило, промышленные и самодельные вибростанки в домашних условиях оборудуются колесами, что обеспечивает им мобильность перемещения по стройплощадке. Это крайне важно, поскольку производство теплоблоков, шлакоблоков, керамзитобетонных и железобетонных строительных изделий в пропорции нередко выполняется прямо на рабочем месте.

Классическая модель вибрационного стола

Главным элементом станка для производства теплоблоков и шлакоблоков является рабочая матрица, являющаяся формой, в которую заливается цементная смесь. Матрица изготавливается в виде металлического короба, оборудованного круглыми, либо прямоугольными вставками, посредством которых формируются пустоты внутри готовых изделий.

Чтобы сделать простейший ручной станок для изготовления шлакоблоков вам потребуются следующие материалы:

болгарка и диски для резки металла;
тиски;
сварочный аппарат;
мелкие инструменты – молоток, напильник, уровень, рулетка;
дрель со сверлом по металлу.

Для изготовления своими руками малогабаритного станка на 2 блока, будет достаточно нижеуказанных материалов:

стальной лист толщиною в 3 мм – 1 квадратный метр;
труба диаметром 80-90 мм – 1 метр;
стальной профиль;
стальная планка – 30 см;
гайки и шурупы;
электромотор на 700-800 Вт.

Такие шлакоблоки можно изготавливать с помощью самодельного станка

Определяем габариты которым будет соответствовать матрица. Сделать это можно исходя из стандартных размеров промышленных шлакоблоков и теплоблоков, либо задать габариты самостоятельно сколько необходимо.
Вырезаем из металлического листа участки для стенок матрицы нужных размеров.
Вырежьте центральную перегородку, которая будет делить всю матрицу на два одинаковых отсека.
Соедините конструкцию с помощью сварочного аппарата. В итоге с помощью такой матрицы вы сможете своими руками изготавливать одновременно пару шлакоблоков и теплоблоков, что будет способствовать значительному ускорению темпов производства.
По внешнему контуру по краям матрицы приваривается металлический профиль, он необходим для укрепления всей конструкции.
Определяем высоту проставочных элементов, сколько нужно задать, которые будут создавать пустоты внутри шлакоблоков. Расстояние между ними и верхней и нижней стенками должно составлять как минимум 30 мм в пропорции.
Нарезаем шесть кусков трубы соответствующего размера.
Цилиндры соединяются между собой с помощью металлической планки. Шаг между цилиндрами рассчитывается так, чтобы на один отсек матрицы приходилось три проставочных элемента. Расстояние между боковыми цилиндрами и боковыми стенками должно быть около четырех сантиметров – используйте стальную планку соответствующего размера.
Сварим их в центральной части отсеков.
Внутри матрицы на глубине 5-7 сантиметров от верхней кромки сварим ограничители из планки либо уголка, которые будут останавливать движение пресса.
Снаружи любой стенки матрицы приварите четыре болта, которые по диаметру подходят к крепежным отверстиям вибромотора.
Далее сваривается пресс, который будет закрывать матрицу и сдавливать загруженное в неё сырье.
Вырежьте стальную пластину и проделайте в ней отверстия в соответствии с расположением проставочных цилиндров внутри матрицы. Диаметр отверстий должен быть больше диаметра цилиндров на 5 мм. Приварите к пластине ручки.
Вся конструкция окрашивается (обязателен слой грунтовки).
Устанавливается вибромотор.

Примерно такая матрица должна в итоге получится

Если вы не хотите сделать ручной станок своими руками, и обладаете достаточным бюджетом для покупки промышленного варианта, то оптимальным вариантом для производства пеноблоков и шлакоблоков является вибростанок Марс.

Предлагаем ознакомиться Благоустройство бани внутри своими руками

Более того, Марс является полностью разборным агрегатом, что значительно облегчает его транспортировку.

Также оборудование для производства шлакоблоков Марс может оборудоваться сменными матрицами, предназначенными как для производства изделий с круглыми, либо квадратными отверстиями, так и для перегородочных блочных изделий. На рынке существуют вариации станка Марс как с двухблочными, так и с трехблочными матрицами.

Все производственные операции достаточно просты, но требуют определенных слесарных навыков. Для большинства типов станков, вам понадобятся:

листовая сталь толщиной не менее 3 мм, для виброформы используйте не менее 5 мм;
металлические уголки и трубы различных диаметров;
болты с гайками;
кнопки включения вибратора и провода;
грунтовка и краска.

Для сборки формы нужно использовать свежий металл, без следов ржавчины. Иначе при распалубке шлакоблок в форме будет разрушаться. Для самой конструкции новый металл не принципиален. Можно даже не красить.

Сколько чего понадобится конкретно, вы поймете после разбора чертежей. Тут мы дадим общий принцип изготовления, последовательность действий и обратим внимание на некоторые нюансы. Возьмем за пример станок на два блока с формовкой блоков на полу.

Изготовление шлакоблоков своими руками. Пропорции смеси. Видео изготовления.

Ранее мы уже рассматривали основные характеристики шлакоблоков. Как вы уже знаете, сегодня этот строительный материал приобретает все большую популярность благодаря своей демократичной цене, отличным теплотехническим характеристикам, прекрасной звукоизоляции и достаточной прочности для возведения стен самых разных построек – от бань и гаражей до жилых домов.

Когда этот строительный материал только появился, в качестве наполнителя для его производства использовался доменный шлак, что и дало название этому виду стеновых камней.

Но со временем появились и другие материалы, из которых также сегодня изготавливают шлакоблоки – песчано-гравийная смесь, перлит, керамзит, зола, бой кирпича, а также подходящие по физическим характеристикам отходы местного производства.

Шлакоблоки выпускаются различной степени пустотности – от полнотелых камней до блоков с пустотностью 40%.

Размеры и вес шлакоблоков представлены в таблице ниже:

Размеры блока, мм	Состав наполнителя шлакоблока	Пустотность, %	Вес, кг	Примечание
390х190х188	Пескоцементный	40	10	С открытым дном
390х190х188	Пескоцементный	40	12	С закрытым дном
390х190х188	Керамзитобетонный	40	10	С закрытым дном
390х190х188	Пескоцементный	30	14,5	С закрытым дном
390х190х188	Пескоцементный	28	16	С закрытым дном
390х90х188	Пескоцементный	30	10	Двухпустотный
390х90х188	Керамзитобетонный	30	9	Двухпустотный
390х190х188	Пескоцементный	–	28	Полнотелый
390х190х188	Керамзитобетонный	–	25	Полнотелый

Как видно из таблицы, шлакоблоки выпускаются с открытым и с закрытым дном.

Блоки для перегородок имеют вдвое меньшую ширину.

Недостатки шлакоблоков

Несмотря на многочисленные плюсы этого материала, есть у него и свои минусы. К ним можно отнести:

повышенное влагопоглощение;
низкая морозостойкость;
повышенные требования к наружной отделке;
более высокая, чем у кирпича, хрупкость.

Но эти минусы легко перевешиваются более многочисленными плюсами, а также тем, что производство шлакоблоков можно наладить непосредственно на участке строительства. При этом справиться с их изготовлением вполне по силам даже человеку без опыта.

Давайте рассмотрим процесс производства шлакоблоков своими силами более подробно.

Пропорции смеси для шлакоблоков

Для изготовления блоков шлак используется разного размера и включает несколько разных фракций. Это позволяет придать блокам более высокую прочность и улучшить теплотехнические характеристики.

Просеянный шлак нужного размера перед тем, как начать готовить смесь, смачивают водой, чтобы улучшить его сцепление с цементом.

Пропорции для изготовления шлакоблоков:

1,5-2 части воды;
3 части цемента М400;
2 части песка;
7 частей шлака.

Помимо шлака в смесь можно добавлять кирпичный бой, щебень, золу, гравий, гипс.

Для экономии цемента можно четверть связующего заменить известью. Это не ухудшит качество готовых блоков.

Форма для изготовления шлакоблоков

Самым простым способом производства блоков является заливка смеси в специальную форму из досок, в которую вставляют деревянные цилиндры или прямоугольники для формирования пустот в блоках нужного размера.

Как выглядит производство блоков с использованием такой простой формы, вы можете посмотреть в видео ниже (для воспроизведения нажмите на треугольник):

При таком способе твердение происходит при температуре окружающего воздуха без использования дополнительного нагрева. Процесс этот достаточно продолжительный и требует около месяца для полного твердения.

Станок для шлакоблоков

Гораздо более качественные блоки получаются при использовании специального вибропресса с формой для заливки шлакобетонной смеси. За счет вибрации смесь хорошо уплотняется и становится более однородной.

Такой станок можно приобрести или изготовить самому.
Ниже вы можете посмотреть видео использования станка для шлакоблоков заводского производства:

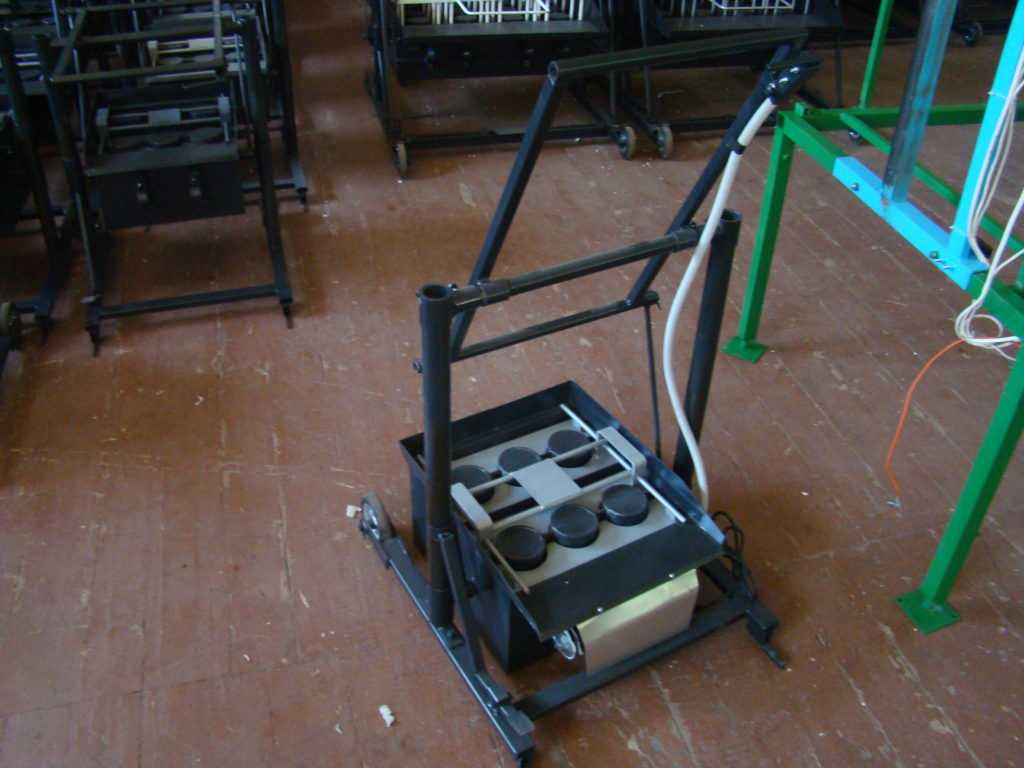

А вот самодельный станок для производства блоков в домашних условиях:

Изображение станка с вибро-формой на один блок (вибрация создается двигателем от настольного наждака с закрепленном на валу эксцентриком):

Как видите, производство шлакоблоков своими руками это вполне доступный процесс для всех, кто решил сэкономить на покупке готовых стеновых камней и изготовить их самостоятельно. Также изготовление блоков можно поставить на поток и открыть свой бизнес по продаже этого востребованного строительного материала.

Смотрите также:

Последние публикации:

Как выбрать печь для русской бани?

Если вы хотите сделать своими руками или купить готовую печь для создания режима русской бани, то вам следует придерживаться нескольких несложных правил, которые вы найдете ниже. Читать…

Почему на Руси гадали в бане?

На Руси издавна существует интересный обычай – гадать в банях. Он и сегодня никуда не исчез: сейчас тоже этим занимаются, особенно в селах и деревнях. И главное, что такая ворожба практически всегда дает достоверный и точный результат.Давайте узнаем, почему… Читать…

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать. ..

< Какой щебень лучше для фундамента?
Шлакоблоки – размеры и характеристики >

Машины для производства бетонных блоков – преимущества и типы

Машина для производства бетонных блоков представляет собой механическое устройство, которое спроектировано и изготовлено для производства бетонных блоков в соответствии с требованиями. Машина для производства бетонных блоков производит бетонные блоки одинакового размера, что обеспечивает модульную систему наряду с точностью и совершенством. Современные автоматические станки для изготовления блоков интегрированы с передовыми системами управления. Машины для изготовления блоков, основанные на новых и передовых технологиях, делают производство быстрым и эффективным. Эффективные системы вибропрессования и комплексные системы подачи производят каждую единицу продукции с высокой точностью и аккуратностью. Блоки, изготовленные на станках, отличаются высокой жесткостью, виброустойчивостью и долговечностью. Более новые модели предлагают множество экономических преимуществ с точки зрения конструктивных характеристик и качества сборки. С помощью современной машины для производства бетонных блоков вы можете производить бетонные блоки, кирпичи из летучей золы, цементные кирпичи, блоки для брусчатки, монолитные блоки, цветные блоки для брусчатки и т. д.

Машины для производства бетонных блоков для предпринимателя

Машины для производства бетонных блоков могут широко использоваться начинающими и мелкими предпринимателями. Цель начинающего предпринимателя — сбалансировать рентабельность с производительностью. Вы можете достичь этого с помощью современного ассортимента машин для производства бетонных блоков. Новейшие модели можно установить в небольшом пространстве, и вы можете начать небольшой бизнес с ограниченными ресурсами. Стандартная модель машины, начиная с, может быть установлена на площади менее 200-400 кв.м. С помощью этих машин для производства бетонных блоков вы можете добиться большего контроля качества. Вам потребуется меньше труда, а производительность увеличится. На одном и том же станке можно производить различные виды продукции с простой и быстрой заменой пресс-формы, что снижает затраты и обеспечивает конкурентоспособность цен. Существуют различные модели машин для изготовления блоков с различной производительностью. С правильной машиной производительность укладки блоков может составлять от 500 до 25 000 блоков в день.

Преимущества машин для производства бетонных блоков;

Быстрое и точное производство
Интеграция с передовыми системами управления
Точность размеров блока достигается идеально.
Стабильное качество за счет установки различных типов пресс-форм и пуансонов в машине.
Передача с рычажной плитой и контроль уровня материала
Повышенная производительность
Высокоскоростное производство блоков в зависимости от типа машины и используемого заполнителя
Качество сборки
Возможность индивидуальной настройки
Повышенное давление экструзии

Как правильно выбрать машину для производства бетонных блоков?

Тщательное планирование имеет решающее значение при выборе машин для производства бетонных блоков. При планировании следует учитывать производственные требования и параметры, характерные для участка. Выбор машин для производства бетонных блоков зависит от различных факторов, как описано ниже.

Автоматика

Для машин для производства бетонных блоков доступны в основном два типа автоматизации; полностью автоматические машины для производства бетонных блоков и полуавтоматические машины для производства бетонных блоков.

Производственная мощность

Эти машины имеют различную производственную мощность, которая может различаться по рабочим зонам в зависимости от их производственной мощности. Фирмы с низким уровнем производства обычно предпочитают ручные производственные машины, в то время как фирмы с высоким уровнем производства предпочитают полуавтоматические или полностью автоматические производственные машины. Производственная мощность колеблется от 500 в смену. до 25,00 и в час.

Мобильность

Существуют два типа машин для производства бетонных блоков, основанных на подвижности: стационарные и мобильные. Мобильные машины для производства бетонных блоков, также известные как машины для производства кирпича с яйцекладкой, могут двигаться. Стационарная машина для производства бетонных блоков должна быть установлена на твердом бетонном основании. Эта машина использует поддоны для производства бетонных изделий.

Эффективность сжатия

Сжатие в машине для производства бетонных блоков осуществляется с помощью гидравлических цилиндров, которые могут производить гораздо более прочный блок, что еще больше снижает расход цемента.

Способ производства бетонных блоков

Способ производства бетонных блоков включает;

Дозирование и смешивание: Смешайте цемент и заполнители лопатой или миксером до получения однородной массы.
Формование: Поместите смесь в деревянные или стальные ящики для форм или формовочные машины. Блоки извлекаются сразу после уплотнения.
Отверждение: Накройте извлеченные из формы блоки пластиковыми листами. Сохраняйте бетонные блоки влажными, оставляя их под водой в резервуарах или регулярно опрыскивая их водой в течение 7 дней.
Кубирование – стеллажи выкатываются из клина, где происходит распаковка всех поддонов, а затем переходят на цепной конвейер.
Хранение; Не подвергайте их воздействию прямых солнечных лучей; Храните блоки в сухом и закрытом месте. хранить в течение 2 недель до использования.

Типы машин для производства бетонных блоков

Автоматическая машина для производства бетонных блоков

Автоматические машины для производства бетонных блоков используют системы управления PLC и используют бетон, цемент и зольную пыль в качестве сырья для автоматического производства качественных блоков . Готовые блоки имеют широкое применение, например, в дорожных и строительных проектах. Различные блоки изготавливаются для определенных целей. Машина может выполнять все четыре этапа процесса изготовления бетонных блоков автоматически. Это включает в себя процесс дозирования, смешивание материалов, производство и последующую доставку продукции. Его производственная мощность составляет 2000-2500 блоков в час.

Brickwell BW 1004 СТАНОК ДЛЯ БЛОКОВ

Полуавтоматическая машина для изготовления бетонных блоков

Это портативная машина с полуавтоматическими функциями. На этой машине могут быть изготовлены различные типы бетонных блоков, такие как пустотелые блоки, полнотелые блоки, составные стеновые блоки, блоки перемычек, блоки дорожных разделителей и т. Д. В соответствии с конструкцией заказчика. Для различных типов бетонных блоков должны использоваться различные типы цилиндров и пар форм, и они взаимозаменяемы. Производственная мощность составляет 1800-2000 блоков в час.

Полуавтоматическая машина для производства блоков Armix – BM 3

Машина для производства бетонных блоков

Машины для производства бетонных блоков производятся с различной производительностью и с разным уровнем автоматизации. Самая важная особенность, которая отличает машину для производства тротуарных блоков, заключается в том, что она имеет два ковша. Машина производит двухслойную брусчатку с красочным рисунком. Машины для производства брусчатки доступны с автоматическими системами. В машинах для изготовления брусчатки используются специальные вибрационные системы, которые позволяют производить качественные и долговечные изделия из бетона. Его производственная мощность составляет 1000-1500 блоков в час.

Brickwell BW 4004 МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ БЛОКОВ

Машина для производства монолитных бетонных блоков

Машина для производства монолитных бетонных блоков представляет собой мощную модель яйцекладочного типа с гидравлическим приводом для производства бетонных блоков на колесах. Он может положить блок на бетонный пол и перейти на следующий уровень. Любой тип бетонного блока может быть изготовлен с постоянным качеством, высокой прочностью и давлением с точными размерами путем фиксации различных типов бетонных форм и пуансонов в машине. Его производственная мощность составляет 500-1000 блоков в час.

Q Green RT 9 Машина для производства монолитных бетонных блоков

Машина для производства бетонных полых блоков

Машина для производства бетонных пустотелых блоков имеет формы в форме полых блоков, и когда раствор заливается внутрь этих форм, машина использует вибрацию и гидравлическая сила, чтобы вдавить раствор в формы. Любой тип бетонного блока может быть изготовлен с постоянным качеством путем установки в машину различных типов бетонных форм и трамбовки. Наши новые запасные части легко доступны для замены сменных быстроизнашивающихся деталей. Его производственная мощность составляет 2000-2500 блоков в час.

Q Green RT15

Гидравлическая машина для производства сплошных блоков

Машина для производства пустотелых бетонных блоков может укладывать блоки на бетонный пол и переходить к следующему слою. Любой тип бетонного блока может быть изготовлен с постоянным качеством путем фиксации в машине различных типов бетонных форм и пуансонов. Его производственная мощность составляет 500-1000 блоков в час.

Заключение

Бетонные блоки очень популярны и широко используются в строительстве зданий в стране из-за их ряда преимуществ, таких как долговечность, прочность, устойчивость конструкции, огнестойкость, изоляция и звукопоглощение. Бетонные блоки имеют привлекательную форму и легко доступны для любого стиля архитектуры. Индийский рынок машин для производства бетонных блоков определяется растущим вниманием к реконструкции существующей инфраструктуры и растущими инвестициями в жилищное строительство. Ожидается, что появление экологически чистых строительных материалов будет способствовать дальнейшему росту рынка.

Бетонные блоки «Сделай сам» — Twin Cities Bungalow Club

Small Home Gazette, Winter 2010

by Gail Tischler

Вы когда-нибудь задумывались, откуда берутся бетонные блоки, используемые для возведения фундаментных стен вашего бунгало? Нет? Ну, мы вам все равно расскажем.

Блоки могли быть изготовлены не на местном заводе, а прямо на строительной площадке вашего дома. Бетонные блоки, отлитые под вид тесаного камня, на рубеже веков позволили сэкономить труд и деньги в жилищном строительстве. Популярные для фундамента дома и крыльца, они были дешевле камня и прочнее кирпича.

Это использование бетона началось в 1900 году с изобретением ручной машины для отливки бетона, чтобы он выглядел как камень. Изобретатель Хармон С. Палмер создал формовочную машину из чугуна; основал компанию Hollow Building Block Company; и к 1904 г. выпускал около 400 формовочных машин в год. Интерес к этому новому и недорогому способу производства строительных материалов рос как на дрожжах.

Формовочная машина имела шесть сторон и запатентованный способ открывания формы для извлечения блока. Рабочие заполняли форму вручную, утрамбовывая материал вокруг полых отверстий посередине. Затем оператор закрывал форму и с помощью рычагов менял положение формы на другую сторону. Торцевые двери открывались, а затем с помощью другого рычага можно было снять блокировку. Размер блоков зависел от формовочной машины. Как только популярность бетонных блоков была установлена, конкурирующие компании продавали свои собственные машины. Все следовали проекту Палмера. Например, машина для изготовления блоков Wizard продавалась по каталогам компании Sears Roebuck по цене от 42,50 до 63,75 долларов. По объявлению в 1910, один человек мог сделать 125 блоков в день (но скорее 50-70). На изготовление блоков, необходимых для среднего подвала, уйдет почти четыре недели.

Также к 1910 году для лепки было доступно множество дизайнов лиц и декоративных деталей. Самым популярным дизайном, стандартным для всех машин, была грубая поверхность скалы или поверхность «рустированного известняка», которая выглядела как добытый камень. Из бетонных блоков, изготовленных до 1915 года, почти 75 процентов использовались для фундаментов. Если блоки использовались для перегородок в интерьере, их делали с гладкой лицевой стороной.
