Станок для производства шлакоблоков своими руками

Одним из оптимальных материалов для возведения стен является шлакоблок. Его конкурентным преимуществом является возможность самостоятельного изготовления, но для этого необходим станок для производства шлакоблоков. Выбрав оптимальные схемы и чертежи его легко можно сделать своими руками.

Процесс изготовления и стандартные размеры шлакоблоков

Строительные блоки представляют собой пустотелые конструкции прямоугольной формы. Они изготавливаются из смеси цемента, шлака и песка. Для лучшей вязкости могут добавляться дополнительные компоненты.

Типы шлакоблоков

Изготовление в домашних условиях зачастую необходимо для обеспечения небольшой стройки материалами. Но даже в этом случае нужно соблюдать технологию и правила производства. Для этого следует придерживаться таких рекомендаций:

  • Пропорции компонентов – 4 часть цемента (М400 или М500), 5 частей шлака, 3 части песка и 0,5 % воды от объема цемента.
  • Независимо от технологии изготовления следует обеспечить место для просушки изделий.
  • Во время складирования не разрешено полностью упаковывать шлакоблок. В противном случае это приведет к повышению его влажности.

Выбор схемы станка для изготовления во многом зависит от требуемых объемов производства. Для небольшого строительства достаточно сделать самую простую форму. Но если шлакоблок будет использоваться в несущих стенах – следует применять вибростол или станок с этой функцией. Таким образом можно повысить плотность уже готового изделия, что напрямую скажется на его механической прочности.

Совет

Перед выбором конструкции станка рекомендуется ознакомиться с промышленными моделями и взять из них отдельные узлы и компоненты.

Форма

Самый простой способ изготовления шлакоблока – сделать форму, аналогичную деревянной опалубке. Для этого понадобится минимум средств и времени.

С ее помощью можно сформировать от 4 до 12 изделий. Для формирования пустот используются пустые стеклянные или заполненные водой пластиковые бутылки. Основной недостаток — низкое качество шлакоблоков. Для их изготовления потребуется заполнить форму раствором, установить бутылки и подождать 2-2,5 часа. После этого готовые изделия можно просушивать.

Рекомендации:
  • Для лучшего отделения заготовок стенки опалубки смазывают отработанным маслом.
  • Работы выполняются в закрытом помещении или в солнечную погоду. Необходимо предотвратить попадание атмосферных остатков в раствор.

Такой шлакоблок нельзя использовать для возведения несущих стен. Это обусловлено его низкой плотностью.

Для увеличения удельной массы можно поверх залитых форм установить деревянные доски с грузом.

Производство шлакоблоков с помощью вибрационного стола

Для улучшения качества изделия необходима вибрация формы. Это ограничит количество одновременно изготавливаемых шлакоблоков, но зато повысит их эксплуатационные свойства.

Вибрационный стол

Эта конструкция представляет собой стальную раму, поверх которой на пружинах установлен лист металла. Между ними располагается двигатель, на шкив которого монтируется эксцентрик. Он воздействует на перекладины верхнего листа, при этом происходит вибрация. Ее частота и интенсивность зависит от параметров работы электродвигателя.

Особенности этого способа изготовления шлакоблока:
  • Можно использовать разное количество форм. Ограничение – площадь стола.
  • Для фиксации можно на поверхности листа сделать ребра, размер которых будет на 5-7 мм больше, чем габариты формы.

Недостатком является отсутствие давления на верхнюю часть изделия. Это можно компенсировать, изготовив форму с прижимом.

Совет

Для безопасности изготовления панель регулирования работы двигателя и кнопка аварийного выключения должна располагаться на рамной неподвижной части стола.

Станок с механическим прессом

Одной из самых сложных конструкций является станок с механическим прессом. Он состоит из формовочной части, механизма вибрации и рычажной системы для прижима заготовок.



Для его изготовления потребуется сделать формировочный стол и установить на него систему рычагов. Помимо усадки с помощью вибрации будет происходить давление на верхнюю часть шлакоблока. Это обеспечит максимальное качество изделия.

ismith.ru

Станки для шлакоблоков - отзывы вопросы и ответы

Отзывы > шлакоблок

Новинка! Станок для производства шлаоблоков Тандем-Блок

Производим и продаем станки для производства шлакоблоков, цена - 12000грн.
Тел. для заказов: +38 050 4571330
Эл. почта: [email protected]

Видео работы станка для изготовления шлакоблоков:

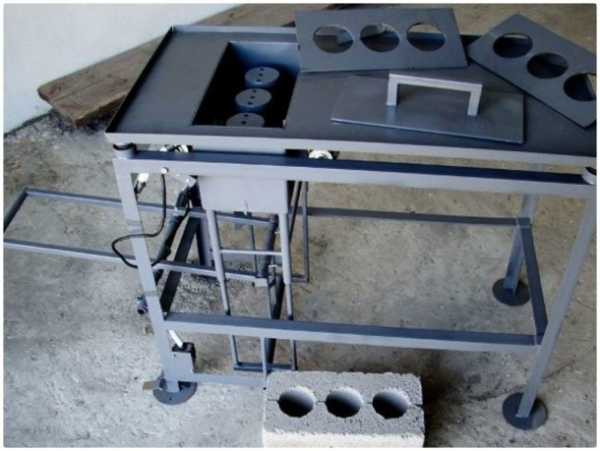

Фото шлакоблочного стационарного станка:

Станок для шлакоблоков

Наиболее частые вопросы при покупке шлакоблочных станков:

1. Какой станок выбрать для себя и для бизнеса? Чтобы блоки получались красивые, ровные и крепкие?

- любой, в зависимости от Ваших потребностей:
МЗ10 - ручной станок, можно делать 200-300 шлакоблоков в день
1ИКС - ручной станок с рычажным подъемом формы, 300-400 блоков в день
МАРС - ручной станок с рычажным подъемом форм - на 2 формы, 300-400 блоков в день
Команч - станок с рычажным подъемом форм и рычажным прижимом "в салазках конструкции станка", 4 формы, 500-600 блоков в день

Дракон - то же что и Команч, только усилен(в два раза тяжелее конструкция) и вибромотор промышленный, как следствие плотнее шлакоблоки, 600 блоков в день.
Нужна ли усиленная вибрация и более плотные шлакоблоки? Определенная часть "шлакоблоков" или подобных стеновых искусственных камней в мире делается без вибрации - раствор заливается в формы деревянные например, которые после подсыхания распалубываются - таким способом получают наиболее легкий и пористый шлакоблок - что не мало важно для экономичного энергоэфективного строительства, где нет больших нагрузок на стены(одно-двух этажные здания, заборы, гаражи и хоз.постройки). Основной смысл "упрощенной вибрации" в станках типа МЗ10, 1ИКС, МАРС - это быстро придать форму шлакоблоку и убрать матрицу, оставив ровный блок "не рассыпаться" на ровном полу. Полужесткий раствор гранотсева с цементом при малой вибрации легко позволяет так делать - таким способом малые вибростанки упрощают и ускоряют технологию изготовления шлакоблоков в формах без вибрации(не надо ждать, пока раствор подсохнет несколько суток...) Этот же способ позволяет получить наиболее легкий(и "теплый") шлакоблок - легче только в формах без вибрации. Поэтому, если нет требований к нагрузке на будущие стены, мы рекомендуем шлакоблок с упрощенной вибрацией. Если Вы решили производить более плотный шлакоблок - то из "несушек" подходит станок Дракон. Красота, ровность, крепость шлакоблока зависит от состава раствора(крепость - от вяжующего, т.е. количества цемента) шлакоблока и условий производства - ровная площадка, на ручных станках так же зависит от рабочего. Каждый станок расчитан на соответвующий бюджет покупателя - наиболее популярен МАРС, хотя с точки зрения "энергоэфективности" должен быть наиболее популярен 1ИКС - та же производительность при более низкой цене, объясняется просто - один блок в два раза быстрее формировать, чем два из-за того что за одним легче "отслеживать".

2. Сколько шлакоблоков можно сделать из тонны цемента?

- в среднем 3кг цемента - 15кг гранотсева в шлакоблоке 390*190*188мм, - 333 шлакоблока в таком случае.

3. Сколько шлакоблоков в кубе раствора?

- полнотелых 390*190*188мм - 71шт, если -30% на пустотообразователи, то 92 шлакоблоков, если -40% - то 99 шлакоблоков

4. Состав раствора шлакоблока?

- в каждом регионе разный, лучше узнать у ближайших производителей шлакоблоков. В Кировоградской области обычно состав шлакоблока: цемент 1 часть, 5 частей гранитного отсева

5. Какие пустотообразователи выбрать?

- посмотреть на популярный шлакоблок в Вашем регионе и соответсвенно выбрать, если с круглыми пустотами - то круглые - это самые популярные пустотообразователи. На малых станках можно заказывать оборудование со съемными пустотообразователями и прижимом для "разных пустот" - мы называем такие станки универсальными. На больших станках типа Команч, Дракон изначально заказывается тип пустотообразователей.

6. Можно ли изготовить станки на другие размеры шлакоблока?

- да можно, желательно рисунок или фото получаемого камня

7. Сколько весит шлакоблок 390*190*188мм

- 18-20кг - если 3кг цемента и 15кг гранотсева плюс вода

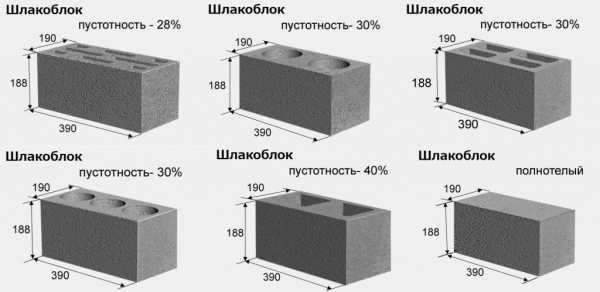

Размеры наиболее популярных шлакоблоков:

Размеры наиболее популярных шлакоблоков

В настоящее время основными методами производства мелкоштучных бетонных строительных изделий являются вибропрессование и вибролитьё. Благодаря особенностям технологической оснастки вибропрессов, выпускаемые с их помощью материалы имеют более высокое качество, прочность и …

Традиционное применение технологии полусухого прессования Полусухое прессование применяется в различных технологических процессах изготовления изделий, в том числе и строительных материалов. Приведём наиболее распространённые технологии производства стеновых материалов с применением полусухого …

Производим и продаем станки для производства кирпича лего, аналоги Еко-Браво Бразилии, ручные и гидравлические +38 050 457 1330 [email protected] Вы можете оставить свой телефон или другой контакт(скайп, эл.почта) нажав на …

msd.com.ua

Станки для изготовления шлакоблоков. Оборудование для производства шлакоблоков

Рентабельность производства строительного материала для кладки стен и перекрытий в немалой степени зависит от стоимости сырья. Традиционные кирпичи и полнотелые блоки представляют группу наиболее дорогостоящего материала, что подкрепляется и довольно высокими технико-эксплуатационными качествами. Но всегда найдется потребитель, готовый покупать менее привлекательный по свойствам, но зато дешевый продукт. Этим можно объяснить и высокие темпы, с которыми распространяется оборудование для производства шлакоблоков и схожих по характеристикам стройматериалов. При небольших вложениях изготовитель получает строительные компоненты, обеспечивающие неплохую теплопроводность и сносные показатели долговечности.

Технология изготовления

Процесс изготовления предполагает выполнение трех основных этапов. Начинается мероприятие с формирования бетонной смеси, которая должна включать цемент, воду, а также отсев или другие отходы производственной деятельности. На этом этапе важно правильно использовать пластифицирующие добавки. От наполнителей в дальнейшем будет зависеть жесткость раствора. На втором этапе задействуется станок для производства шлакоблоков, который путем физического усилия выполняет тщательный замес полученной массы и выгружает порции раствора на специальные формы. Здесь же в работу вступает вибропрессовальная машина, которая тщательно трамбует жесткую массу, размещенную в формовочной зоне. Следует отметить, что после отвода станка раствор в виде блока должен сохранять свою форму. Обычно для достижения такого результата производители добавляют такие связующие, как релаксол и фулерон. На заключительном этапе происходит застывание блоков, после чего их укладывают на специальные стеллажи.

Форма для шлакоблока

Поскольку геометрия и будущий вид шлакоблоков зависят от используемых форм, следует отдельное внимание уделить данной оснастке. Изготовить такие ячейки можно из любого подручного материала – в частности, это может быть древесина или металл. Главное, чтобы в процессе вибропрессования станок для производства шлакоблоков не повредил каркас. Внешне готовая форма напоминает открытый ящик с дном и четырьмя стенами. Как правило, одному элементу соответствует один блок, но в целях экономии материала можно организовать секции с несколькими отделениями.

Что касается размеров, то лучше использовать типовые параметры строительного блока – 40 х 20 х 20 см. Также для образования пустот следует в каждой ячейке предусмотреть наличие цилиндрической болванки, которая заполнит собой пространство в заготовке. Для замещающей функции подойдет любой элемент, который не повредят станки для изготовления шлакоблоков в процессе трамбовки. Обычно для этого используют стеклянные бутылки с толстыми стенками.

Основное оборудование для производства

Традиционный состав полноценной линии изготовления шлакоблока включает бетономешалку, вибрационную установку и пресс. Также в качестве вспомогательного оснащения применяются лопаты, тачки и формы. Машина для замеса бетона выполняет подготовку смеси для дальнейшей формовки, вибрационный станок осуществляет уплотнение структуры раствора, а прессовочный агрегат непосредственно компонует блок. Перечисленные станки для изготовления шлакоблоков могут использоваться по отдельности или в виде универсальной многозадачной установки. Обычно в серийном производстве применяется первая схема, так как она позволяет при высокой скорости изготавливать качественную продукцию. Правда, для эксплуатации и содержания отдельных агрегатов требуется больше пространства.

Мини-станок для шлакоблоков

В данном случае речь идет о мобильных станциях, которые представляют собой компактную производственную линию для изготовления шлакоблоков и других строительных материалов с похожей формой и структурой. Некоторые модификации работают от обычной электросети на 220 В, поэтому по большому счету эксплуатация оборудования возможна в условиях частного домовладения. В составе комплекса предусмотрены небольшие станки для изготовления шлакоблоков, каждый из которых выполняет свою задачу – замес раствора, вибропрессование, выкладку и формовку. Несмотря на скромные размеры, в таких линиях обычно предусматривается эргономичная часть подачи блоков, исключающая необходимость использования специальных поддонов и стеллажей.

Самодельное оборудование

Реализовать производственную площадку для шлакоблока можно и своими силами. Например, с помощью листового металла, электродвигателя и сварочного аппарата можно изготовить агрегат, который сможет выполнять функцию вибрационного пресса. Дело в том, что для данного рода операций не требуется высокой мощности, как в случае с заводской гидравликой. Вибрирующий эффект обеспечит двигатель, который можно разместить на резиновой платформе и закрепить к металлической конструкции. Остальные станки для изготовления шлакоблоков вполне можно заменить ручным усилием. К примеру, замес можно выполнить и лопатами, а постановка в форму реализуется соответствующими по размеру емкостями. Разумеется, о высоком качестве продукции, получаемой на таких мощностях, говорить не приходится, но для частного применения шлакоблоков в небольших объемах такой вариант себя оправдывает.

Заключение

Если сравнивать технологию изготовления шлакоблока с методами создания кирпича, то выгода будет очевидной. Другой вопрос - насколько вообще целесообразно строительство домов из такого материала? Как показывает практика, профессиональное оборудование для производства шлакоблоков формирует элементы с оптимальными показателями плотности и жесткости. В целях повышения надежности строители предусматривают в конструкциях и наличие металлической арматуры. В итоге по критериям прочности, изоляции и ценовой доступности шлакоблок может рассматриваться как один из лучших стройматериалов. Однако эти преимущества омрачает неудовлетворительная экология добавок, которые вносят производители в состав материала.

fb.ru

новых и бу, цены, видео моделей

Шлакоблоки, очень популярный и востребованный стройматериал. Изготавливается он посредством вибропрессования в форме раствора бетона. При небольшом объеме строительства даже может не понадобиться станок для производства шлакоблоков, хотя с ним дело пойдет значительно быстрее.

Что такое шлакоблоки и из чего их делают?

Такой материал как шлакоблоки изготавливается из бетона, в который добавляют золу, шлаки, остаточные продукты сгорания угля, либо любой другой, дешевый и доступный материал.

Технология производства и состав шлакоблоков широко известны, и многие частные застройщики использовали ее для строительства своих домов. Процесс их изготовления состоит из нескольких этапов:

1. Замешивание бетонной смеси из цемента, воды и любого, подходящего по технологии шлака вручную или же с использованием смесителя, либо бетономешалки.

2. Заливка полученной смеси в специальную форму для шлакоблоков, которая бывает как со специальными пустотообразователями, так и без них.

3. Уплотнение залитой массы в форме под воздействием прижима и вибрации.

4. Снятие формы со шлакоблока для его высыхания.

Как правило, на простых вибропрессах без прижима процесс занимает от 60 до 90 секунд, а вот если купить станок для изготовления шлакоблоков с усилием в несколько тонн и прижимом, то время вибропрессования может быть значительно уменьшено.

5. Для того чтобы блоки, сделанные из шлака, набрали прочность, и их можно было складировать и транспортировать, им необходимо «вылежаться» от двух до четырех суток при естественной температуре окружающей среды. Для полного затвердевания вибробетонных камней, как еще называют шлакоблоки, необходим месяц, при этом температура окружающей среды не должна быть ниже +1 °C и должен постоянно поддерживаться высокий уровень влажности. Чем выше температура внешней среды, тем быстрее происходит набор прочности шлакоблоками.

Оборудование для изготовления блоков

Если вам предстоит небольшое строительство на собственном участке, то вопросов об оборудовании не возникнет. Сегодня довольно распространена такая практика, как аренда оборудования. За умеренную плату можно арендовать как на несколько часов, так и на более длительный срок, необходимые устройства, благодаря которым производительность будет выше, да и не придется расходовать собственные физические силы останутся: бетономешалку, вибростанок и вибросито.

В том случае если объемы строительства будут большими, легче заказать вибро-станок для производства блоков шлакобетона у производителя или в специальном магазине и приобрести его. Конструкций таких устройств множество, но вот для индивидуального строительства и малого бизнеса оптимальным вариантом будут модели малогабаритных шлакоблочных вибростанков, к примеру, «Мечта застройщика» М310 или такие ручные станки с рычажным подъемом форм как 1ИКС или МАРС.

Более мощными и производительными, но соответственно и более дорогими, являются станки с рычажным прижимом и подъемом формы, такие как Команч и Дракон. В отличие от М310, МАРС и 1ИКС, производительность которых 200-400 штук, они могут производить до 600 блоков в день. Для всех станков для производства строительных блоков необходимо электричество в 220 Вт. В таблице приведены технические характеристики и цены наиболее популярных вибростанков.

МодельТип устройстваПроизводительность в рабочую смену (8ч)Мощность электроприводаРазмер, смЦена, рубли
М310ручной200170 Вт40х25х358 000
1ИКСполумеханизированный, ручной240-560120 Вт50х46х35от 11 000
МАРСручной, полумеханизированный600370 Вт155х44х5515 000
Команчполумеханизированный, ручной900750 Вт120х87х15736 000
Драконручной, полумеханизированный600-1 200750 Вт120х87х15755 000
Блокмастер-Кайман 3мобильный на колесах, полумеханизированный800-1 200180 Вт130х100х10058 300

Из представленной таблицы видно, что для частного застройщика наиболее подходящими как по цене, так и по производительности, будут станки М310, 1ИКС и МАРС.

Для тех, кто хочет организовать производство своими руками шлакоблоков, либо занимается подрядным строительством, Команч и Дракон будут более выгодными приобретениями. Но, прежде чем начать подобный собственный бизнес, обязательно надо просчитать расходы, проанализировать потребности региона, где планируется разворачивать деятельность, и, только на основании всей этой информации формировать собственный бизнес-план по производству шлакоблоков.


Вибростанок Дракон, несмотря на довольно высокую цену, имеет ряд неоспоримых достоинств. Прежде всего – усиленные, по сравнению с Команчем, матрица, рама, прижим и колеса. Да и вибратором он укомплектован более мощным – промышленным ИВ-99.

Выбрав наиболее подходящий для ваших условий и финансовых возможностей, можно заказать вибро-станок для производства блоков шлакобетона как у производителя, так и в магазинах. Конечно, у производителя цена будет ниже, но не стоит забывать про стоимость услуг по доставке.
