Станок для холодной ковки универсальный своими руками – сборка и создание элементов из металла

alexxlab | 01.02.2020 | 0 | Разное

Содержание

самодельные кондукторы, матрицы и другие инструменты, изготовление из профтруб и не только; гибка, сварка, сборка; видео

Кованая настенная вешалка-полка, украшенная листьями и завитками. Фото Царская Ковка

Кованые завитки являются универсальными декоративными элементами, применяющимися для дополнения дизайна разнообразных по форме изделий. Для изготовления деталей подобного типа используется механизированное оборудование, а также ручные инструменты и приспособления. Некоторое оснащение продается по достаточно высоким ценам. Но существует также возможность изготовления (сборки) оборудования своими руками.

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

Как сделать улитку с электропроприводом и без, для холодной ковки и гибки завитков, волют, запятых

  • Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, сделанный из профильной трубы 45х25, толщина стенок — 1,5 мм.
  • Данная часть станка крепится к ножкам, опорам.
  • К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
  • В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.

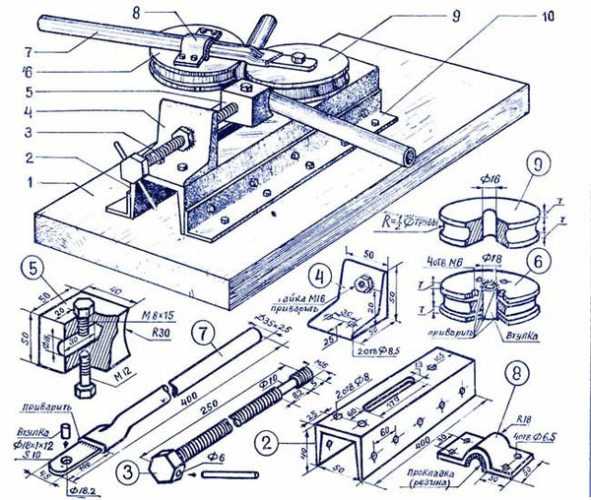

  • Изготовление оправок осуществляется по рисунку.
  • Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
  • Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица
  • Для изготовления приспособления потребуется кусок швеллера длиной 25 см.: покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
  • Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор
  • Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной — 4 см.; кусок жести 16 на 16 см., толщина — 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
  • На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
  • Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
  • Спираль крепится к основанию, к куску жести.
  • Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
  • С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

  • Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Станок для ковки Ажур-1М. Фото КовкаПРО

  • Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен
    для изготовления определенного вида элементов
    . Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

  • Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

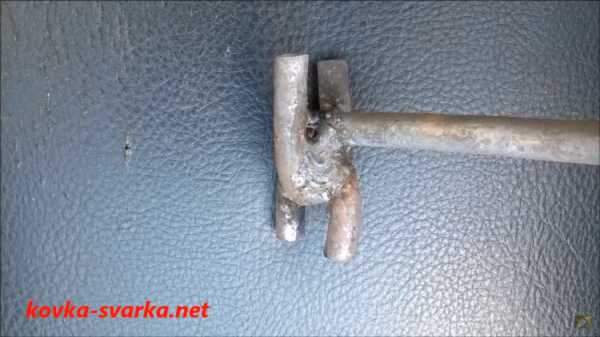

Вилка кузнечная

  • Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Самодельные модели, изготовление, как сделать, размеры

Кроме устройства типа улитка возможно также изготовить самостоятельно и другие станки для холодной ковки: фонарик, волна и прочие, в том числе и электрические. Приспособления в большинстве случаев делают своими руками. Самодельные модели разных видов и размеров позволяют осуществлять процесс холодной ковки своими руками и выпускать элементы необходимых конфигураций.

Купить

Исполнители, не уверенные в собственных навыках, имеют возможность приобрести станки для ковки заводского производства. Предприятия предлагают широкий выбор моделей ручных устройств: улитки, волны, фонарики, твистеры, прессы, гнутики, а также универсального оснащения.

Разделы: Станки, Станки холодной ковки

kovka-svarka.net

Универсальное приспособление для холодной ковки

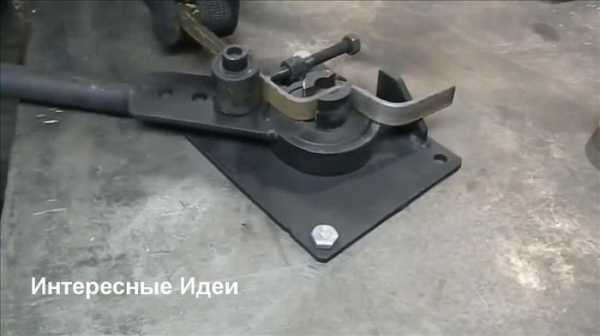

В этом видео мастер показал универсальный станок для холодной гибки. Он очень простенький. Сделан из доступных материалов. Но очень эффективные. На нём можно гнуть разные углы, разные диаметры заготовок, фигуры. На видео показаны далеко не все возможности, но после просмотра станет понятно, насколько может быть полезен это совершенное приспособление.

Станок Самоделкина Ивана для холодной ковки
Показываю самодельный универсальный станок для холодной ковки своими руками. Станок для ковки имеет преимущества в гибке металла.


Обсуждение

Саша Джус
7 месяцев назад
Отличный станок! Себе захотел такой сделать, но вот хотелось чертижи увидеть, что куда и на каком расстоянии приваривается и прокручивается если можно пришлите буду очень благодарен!

Самодельный станок для холодной ковки


Обсуждение

Сергей Дубатолов
2 месяца назад
Здравствуйте. Сделал станок по вашему видео осенью прошлого года. Накрутил уже много чего, спасибо за идеи. На счёт резьбы (может вы не знали) М12 основной шаг 1,75 сверлить нужно 10,25 а дрелью вообще можно на 10 (всё равно разобьёт). У вас резьба получилась слабая, немного не рассчитаете с усилием и её вытянет.

Сергей Мазало
1 месяц назад
Евгений, добрый день! Сейчас делаю себе такой же станок, по Вашему видео. И остановился на моменте изготовления кондуктора для завитков. Вопрос вот в чем: Вы, на видео, располагаете заготовку улитки на пластине не строго по центру, а как бы ближе к одному из краев пластины. Этот сдвиг удитки не скажется потом на работе станка? С уважением!

Сергей Удалов
1 месяц назад
Без преувеличения, первый видос, где всё по делу! Четко, понятно и главное, без воды. А то сопли жуют по часу, лишь бы время протянуть. Молодец! Респект, уважение и успехов!

Павел Щебельников
2 месяца назад
Спасибо большое за пояснение, и что вы поделились с людьми!!! Осенью собирал подобный, только на двух подшипниках, рассчитывая на работу и 12 мм квадратом!

Алексей Логвиненко
2 месяца назад
Я стал делать станок как увидел здесь на канале. Раньше работал поваром на судне. Так вот, как я готовил: сначала решаю готовить борщ, а в процессе решаю и варю суп-харчо. Тут получилось точно так же. Пытаюсь скопировать идею этого станка, но в процессе изготовления получается совсем не похожая конструкция. Получилось на двух подшипниках (на одном его почему-то вывернуло), в общем очень похоже на мясорубку.

Вот собрался сегодня делать приблуду к станку для скручивания торсиона. Буду пробовать как тут показано. Надеюсь, что в процессе не изобрету что-то новое. Ибо всё новое – это забытое старое.

izobreteniya.net

Станки для холодной ковки - Самоделки ТУТ

В продаже существует множество различных заводских станков для холодной ковки, но приобрести их не всегда хватает средств или вообще невыгодно. Если вы начинающий кузнец, то думаю у вас не раз возникал вопрос: как сделать станки для холодной ковки своими руками? И в этой статье я покажу станки которые изготовлены в гаражных условиях и с минимальными затратами.

Станок для скручивания квадрата (для скрутки торсионов)

Торсион — это металлический стержень, работающий на скручивание. Если вам нужно сделать небольшое количество скрученного квадрата, то для такой работы отлично подойдёт ручной станок для скручивания квадрата. Так как затраты на его изготовления существенно отличаются от затрат аналогичного электрического станка.

Как изготовить ручной станок для скрутки квадрата, читайте здесь.

При более большом объёме работ, ручным станком не обойдёшься, здесь потребуется уже с электроприводом. Конструкция его сложнее и более затратней, в отличие от ручного, но оно того стоит.

Как изготовить станок для скручивания квадрата  с электроприводом читайте здесь.



Ручной станок «Улитка» — для изготовления завитков.

Данный станок достаточно прост в конструкции и выполнен из деталей, которые, возможно, просто лежат без дела в вашем гараже!

На станке можно изготавливать завитки из различного материала — профильной трубы, квадрата, кругляка и т.п. Главное приложить немножко усилий! Так же как и в первом случае, этот станок рассчитан на небольшое производство.

Как и из чего делался станок для завитков, читайте в этой статье.



Прокатный станок для окончаний.

Прежде чем сделать завитки из профильной трубы, её нужно прокатать по всей длине, сделать ребро жёсткости, чтобы в процессе изготовления завитка не образовывались заломы. Затем прокатываем окончания вот на таком станке. После проката можно изготавливать различные валюты, завитки и т.п.

Станок для изготовления колец малого диаметра.

Изготовить кольца можно различными способами, например, зафиксировать начало заготовки и накрутить её на трубу требуемого вам диаметра, затем разрезать получившуюся, так сказать, пружину зажать место разреза в тисках сварить и зачистить. Но есть случаи, когда такой способ не подходит, например, широкую пластину накрутить практически невозможно, для этого можно изготовить станок. Изготавливается он так же из остатков металла и немного фантазии!



Ручной трубогиб.

Ну и в заключении статьи, приведу пример станка, без которого сложно обойтись при при изготовлении металлоизделий — трубогибочный станок. Данный станок легко можно взять с собой, поехать на дачу и сделать красивый козырёк над входом из профильной трубы и обшить его поликарбонатом!

Как изготовить трубогиб — читайте в этой статье.



Если данная статья была для вас полезной, поделитесь ей в соцсетях, для нас это важно! Ссылки соцсетей ниже.

Спасибо за внимание, Всем удачи!





Понравилось это:

Нравится Загрузка...

samodelkityt.ru

Простое устройство для холодной ковки

Отличная идея, как сделать самое простое приспособление для холодной ковки – улитку

Мастер делал из узора, купленного на рынке. Распилил на 2 части, чтобы вставлять заготовку. Лист четверка, по краям уголки с отверстиями под крепления. Конструкция очень простая. Дугу приварил по внутреннему диаметру площадки. Распилил жигулевскую втулку на реактивной тяге под уровень станка. Это необходимо, чтобы ручка терлась об неё. Когда мы вставляем ручку, есть небольшой зазор.

Приспособление очень удобное в изготовлении. Купил два завитка из квадрата 10 x 10, соединил их вместе, сварил по внутреннему диаметру. Потом приварил к станине. Упорочный квадрат сделал, чтобы свободно и легко вставлять заготовку. В данном случае мастер гнёт полосу толщиной 4 мм, поэтому сделал 6 мм разрез. Поэтому удобно вынимать заготовку и работать на нём.
Имеется рычаг, ролик, два упорочных края.

Мастер продумал свою идею и создал несложное в изготовлении устройство, благодаря которому процесс холодной ковки стал не только быстрым и эффективным, но и удобным.

Универсальное устройство, созданное руками опытного мастера

Очень простые самодельные станки для холодной ковки металла которыми можно гнуть разные фигуры на холодную.

Как сделать станок для холодной ковки своими руками

Большая востребованность кованых металлических изделий поднимает вопрос – как сделать станок станок для холодной ковки своими руками. Пошаговое руководство представлено ниже.

Проектирование станка в домашних условиях

В процессе проектирования оборудования рекомендуется предусмотреть многовариантный тип аппарата, позволяющий выпускать изделия различной сложности. Помогает в этом применение множества сменных насадок.
При разработке учитываются факторы:
базой служит металлическое полотно, габариты его зависят от количества применяемых узоров;
поверх полотна размещаем шаблоны так, чтобы не мешать работе с другими заготовками;
крепятся шаблоны как простые (с одним поворотом), так и модели, позволяющие делать узоры как улитка лемешного типа;
используем для мобильных частей высокопрочный материал;
смена насадок осуществляется благодаря прорези прямоугольной формы, куда ставятся шаблоны для ковки.
Насадки крепятся болтовыми соединениями.


Сборка агрегата

Пошаговая сборка состоит из пунктов:
собирается опорная стойка из отрезков трубы равного размера, у которой патрубок приваривается к верхнему и нижнему краю;
нарезаем круги и 4 равносторонних треугольника, последние свариваем в пирамиду, основание которой фиксируем сваркой в центре окружности;
4 горизонтальные планки болтами крепим к кругу;
из нескольких металлических прутов сооружаем рукоятку;
к концу рычага монтируем подшипники, а также к отрезку внизу конструкции;
верхний отрез монтируем горизонтально, чтобы он позволил гнуть металл;
в нижней части отрезка, где свободный конец, делает отверстие по сечению трубы.
Финишной операцией служит соединение рукоятки с “пирамидой” с помощью гайки большого диаметра. Улитку фиксируем для шаблона сваркой.
