популярные и эффективные способы (85 фото)

Многие пользователи ежедневно сталкиваются с вопросом ухода за инструментами, в частности речь идет об интенсивном использовании бензопилы в хозяйстве. Когда дело касается заточки, то первое, что приходит в голову – обратиться в мастерскую.

Но случается так, что инструмент требует заточки несколько раз в день. Тогда поднимается вопрос о решении проблемы самостоятельно.

Так уж непосильна задача ручной заточки цепи бензопилы в домашних условиях?

Предлагаем рассмотреть в этой статье и найти возможные варианты решения.

Варианты заточки цепи бензопилы:

  • Заточка своими руками – заточка с помощью напильника и заточка с помощью станка
  • Вариант заточки цепи с помощью УШМ (угловые шлифовальные машины, в народе -“болгарка”)

При частом и интенсивном пользовании бензопилы зубья цепи тупятся – это можно отследить по продуцируемым во время работы опилкам. Мелкая стружка древесины будет говорить о том, что инструмент “затупился” и следует срочно заточить цепь.

Важно отметить, что бензопила с острыми зубьями входит в распиливаемый материал легко, без применения дополнительных усилий.


Краткое содержимое статьи:

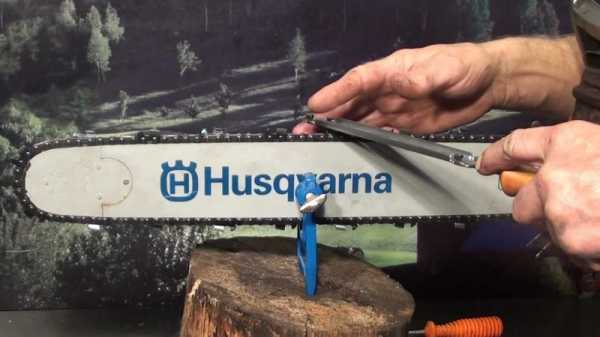

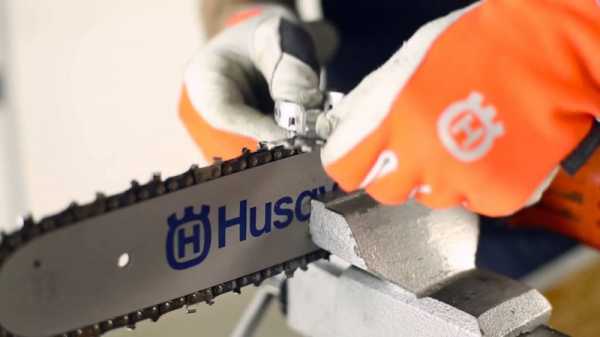

Заточка с помощью напильника

Вариант заточки напильником является примечательным благодаря незначительным капиталовложениям, потому как напильник легко найти среди инструментария любого хозяина. Основной задачей в использовании  напильника будет определение точного диаметра инструмента.

Для цепей 1.3 мм будем использовать напильник диаметром 4 мм, для более крупной цепи 1.6 мм подойдет напильник диаметром 5.2 мм. Плоские напильники применяются для снятия ограничителя глубины, что является важным моментом.

Если вы обойдете этот шаг ( правка ограничителя глубины реза), то цепь не сможет войти в распиливаемый предмет на глубину нужную вам.

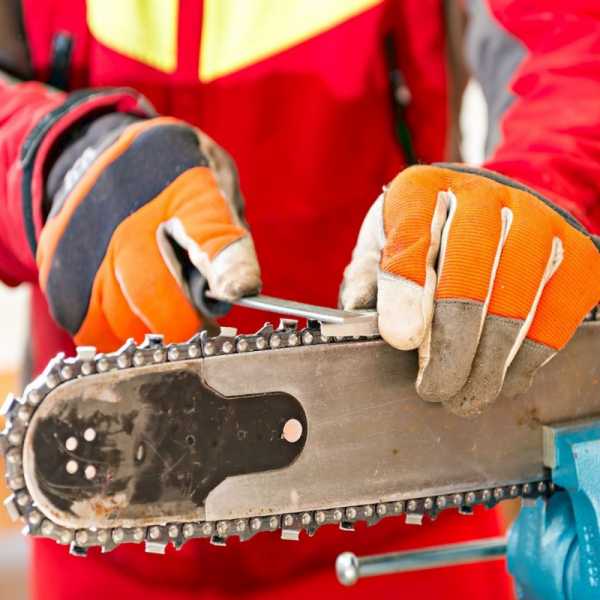

Работу следует начинать с осмотра цепи и закрепления инструмента на максимально ровной поверхности. Осмотрев цепь и определив точку, с которой будете начинать заточку, введите тормоз в рабочее состояние, блокируя тем самым движение по шине.

В случае необходимости под шину подложите подкладку либо установите струбцы для закрепления шины во время рабочего процесса.

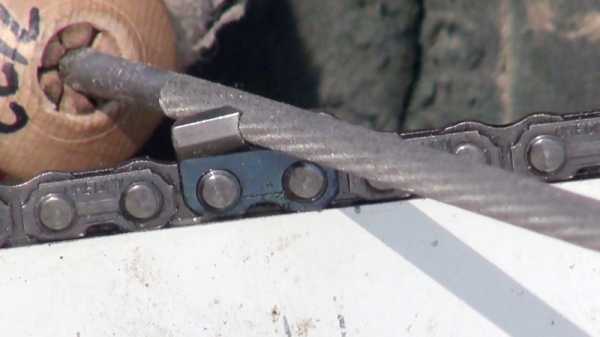

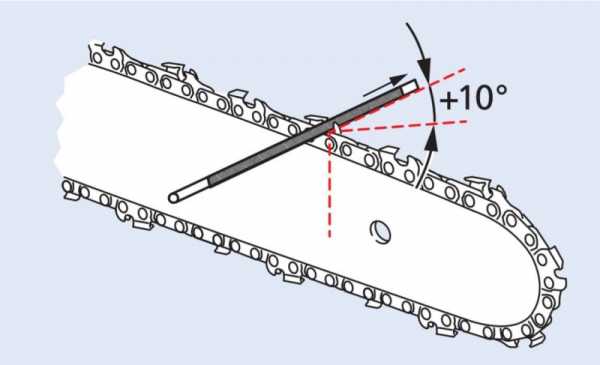

Ход напильника осуществляется изнутри зуба наружу. Расположение напильника идет параллельно насечке на цепи. Заводские насечки на цепях нанесены для обозначения стандартного угла заточки. Во время заточки цепь продвигается по шине – тормоз устанавливается каждый раз в рабочее состояние.

Если вы сомневаетесь в том, что можете всегда выдерживать верный угол при заточке цепи, можно упростить задачу, применив в использование державку. Чаще всего державки идут с напильниками в наборах для заточки цепей бензопил, либо же вы можете приобрести их отдельно.

Этот аксессуар очень прост в применении – в нее вкладывается напильник и инструмент готов к работе! Далее мы устанавливаем напильник в держателе на зуб, который подлежит править, при этом руководствуясь направлением насечек на державке.

Для того чтобы сохранить надлежащее качество цепи при ее заточке и сохранить износоустойчивость следите за мягкостью нажима, движения напильника ходят в одну сторону, как говорилось выше изнутри зуба наружу, избегайте хода “туда-сюда”, удерживайте одинаковый угол наклона.


Обработайте сначала все зубья, расположенные в одном направлении, потом принимайтесь за обработку зубьев противоположного направления.

Следите за тем, чтобы сохранена была форма зубьев максимально приближенно к заводскому варианту – это будет гарантией того, что инструмент послужит вам долго, а работа, выполненная с его помощью будет производиться быстрее и качественнее.”

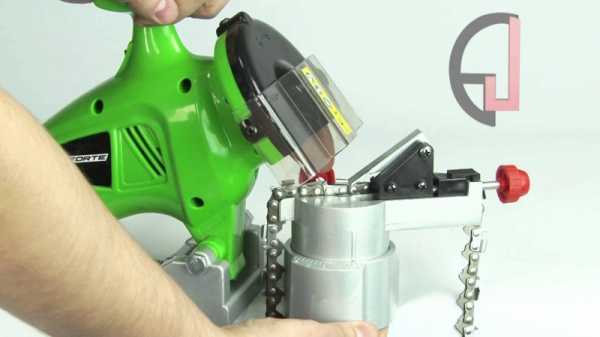

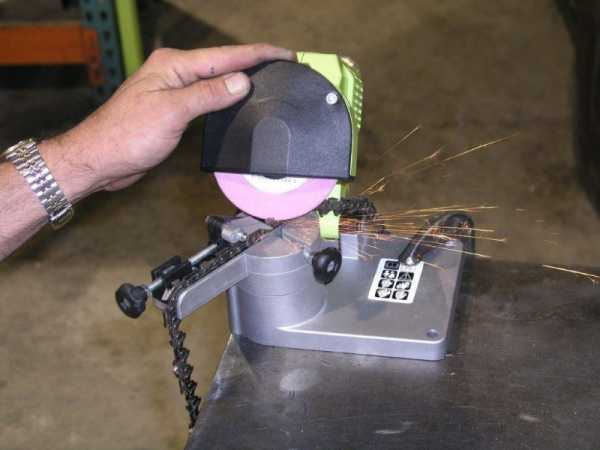

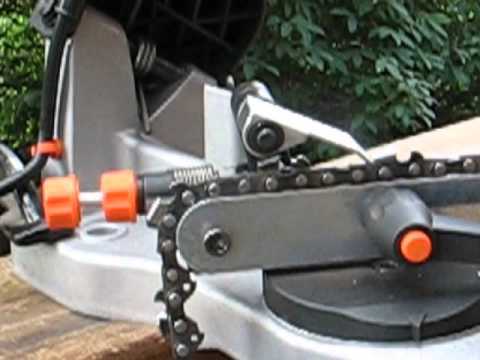

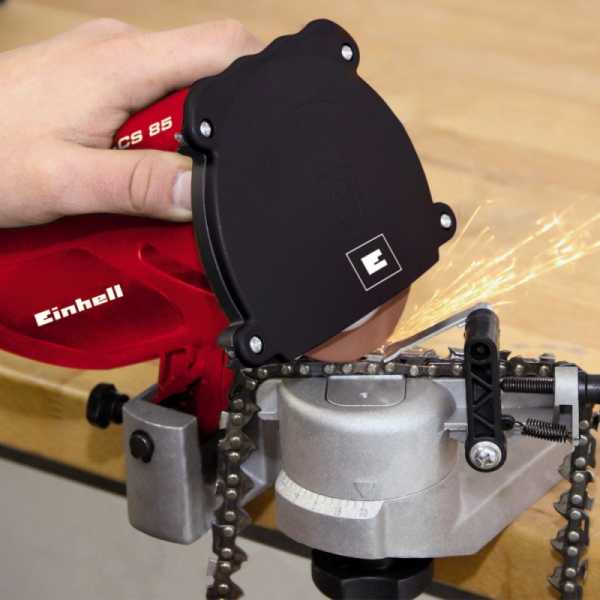

Заточка цепи с помощью станка

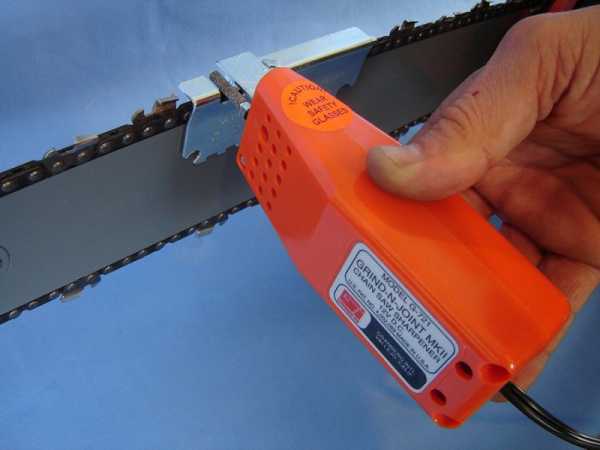

Самым “качественным” примером для правки цепи будет служить электрический станок. Тут вам не придется подбирать угол и следить за ходом напильника. А результат при этом будет наиболее точным.

Станок, пожалуй, самый быстрый способ заточки инструмента. Основные параметры выбираете вы сами, лучше всего это делать выбрав контрольный зуб, заточив его, а далее станок все сделает сам.

В процессе работе за станком важно проделать следующее:

  • винт регулировки зажима бензопильной цепи ослабляем;
  • устанавливаем пилу в станок ;
  • по умолчанию угол заточки будет равен 30, но его можно изменить, если того требуют обстоятельства.
  • окончив правку следует цепь очистить от остатков металла, продув ее воздухом и смазать маслом.

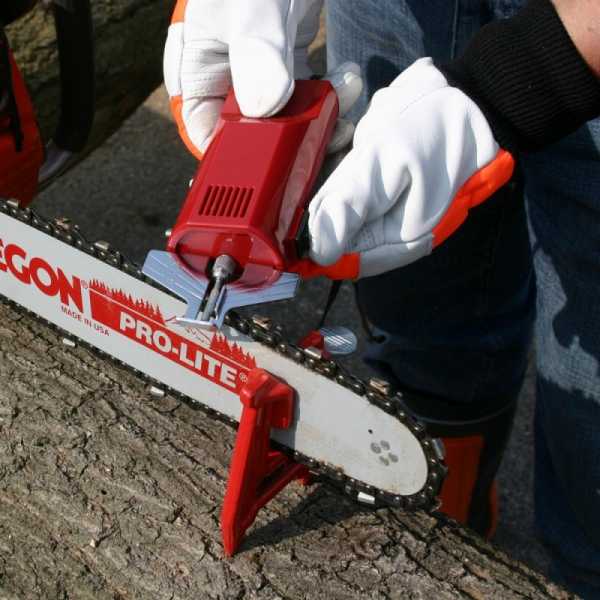

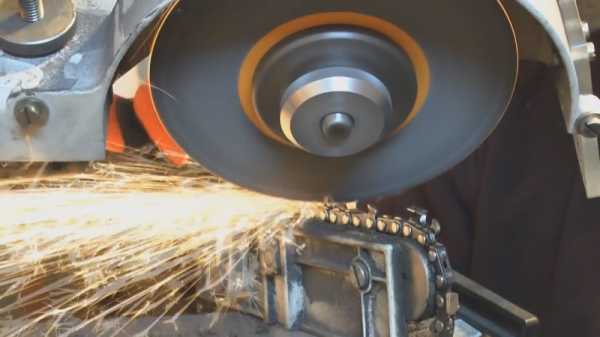

Заточка цепи с помощью “болгарки”

Сразу отметим, что править инструмент болгаркой следует только опытному пользователю, ибо метод небезопасен и есть риск того, что вы просто повредите инструмент, не отследив правильный угол заточки или придав зубьям другую, “неверную” форму.

Все же если вы решили продолжить работу с болгаркой, установите ее в тиски и крепко зажмите. Включите УШМ и начните затачивать кромку зуба о вращающуюся поверхность диска.


Отследить должный угол заточки цепи бензопилы и размер каждого зуба окажется достаточно сложной задачей требуемой навыка и опыта, а риск повредить ушки крепления цепи слишком высок.

Во избежание порчи инструмента советуем вам прибегать к помощи более безопасных инструментов, описанных выше. И пускай ваш инструмент служит вам долгие годы.


Фото заточки цепей для бензопил


Также рекомендуем посетить:

zdesinstrument.ru

Станок для заточки цепей бензопил выбираем правильно + Видео

Станок для заточки цепей бензопил предназначен для заострения кромок зубьев, не используя ручной напильник. Хороший агрегат предоставляет возможность за один раз готовить сразу большой набор режущих инструментов.

Как определить, что цепь затупилась

Видео про заточку цепи на бензопиле своими руками

Чтобы точно определить, затупилась цепь бензопилы или нет, необходимо убедиться в этом по следующим признакам:

  • процесс распила происходит гораздо дольше, чем обычно;
  • при распиле вы начали прилагать больше усилий;
  • опилки, которые образуются, имеют темный, подгоревший цвет;
  • шаблон не соответствует форме зубьев пилы;
  • нагрузка на двигатель пилы увеличилась и он перегревается.

Если у вас присутствует один из этих дефектов, то вашей пиле требуется для заточки напильник или станок. При обычном использовании, в домашних условиях, пилу точат один раз в месяц, а если работы ведутся лесорубами, тогда пилу необходимо точить каждый день.

Выпускается универсальный заточной станок для цепей бензопил, который может заострить, например, стамеску или лезвия лобзика. Но для доводки все равно может потребоваться мелкозернистый напильник или набор «шкурок».

Конструкция цепей для бензопил

Заточка цепи – это совсем несложное занятие. Оно почти не отличается от заточки любого другого инструмента. Но для этого процесса вам придется использовать специальное приспособление и напильник, без которых вы не сможете обойтись.

Для начала определим устройство цепи, и каким зубцам необходим для заточки напильник или станок, применив для этого шаблон. Набор зубов на цепи имеет очень сложную геометрическую форму. Боковая часть и режущая кромка располагаются под разными углами – это чаще всего и вызывает проблемы при заточке.

Любую цепь для бензопил можно представить  как большой набор рубанков, которые идут друг за другом. А толщину стружки регулирует специальное приспособление, в зависимости от того, какой тип дерева вы собираетесь пилить: мягкое или плотное.

Своевременная заточка пилы очень сильно продлевает время службы цепи, потому что чем раньше мы это сделаем, тем меньше материала придется спилить. Именно поэтому, если вы заметили первые признаки затупления, то прикладывайте шаблон и не затягивайте с заточкой пилы (хотя бы снятия небольшого слоя). Эту операцию поможет произвести обычный напильник.

Основное устройство и принципы работы приспособления

Чаще всего все станки представляют собой (по своей конструкции) шаблонную монтажную пилу. Тиски с зажимами помогают зафиксировать цепь на станке, а диск, который двигается сверху вниз, подводиться к зубцам пилы вручную. Главное знать, что угол установки цепи по отношению к диску полностью зависит от того, какой шаг имеет ваша цепь, а соответственно и шаблон.

Основные режущие звенья, а точнее их кромки, можно будет подправить специальным диском толщиной в 3,5 миллиметра. Используем шаблон . Если сказать простыми словами, то станки такого типа очень производительные, экономичные, маломощные и удобные в эксплуатации устройства. И научиться точить цепи на них будет гораздо проще, чем использовать напильник.

Основные параметры станков для заточки

Если вы хотите максимально использовать свой станок для заточки, то вам будет будет полезно ознакомиться с основными технологическими данными устройств и механизмов, используемых в станке.

Самый важный критерий при выборе станка – количество оборотов шпинделя. Чем больше оно будет, тем быстрее у вас будет происходить заточка цепи. Для проверки прикладывайте шаблон.

Если вы хотите станок для дома или небольшой мастерской, который будете использовать, не так уж часто, то вам подойдет агрегат на 3000 оборотов в минуту. А при ежедневном использовании лучше приобрести станок более мощный, который будет иметь от 4800 до 7500 оборотов в минуту и набор приспособлений.

Чтобы определить назначение аппарата вам необходимо знать диаметр заточного круга. Производители предоставляют для бытовых нужд огромный выбор станков, которые работают с оснасткой до 105 миллиметров.

А для машиностроительных предприятий предоставляются агрегаты, которые могут работать с кругами диаметром до 400 миллиметров. Они используются для заточки резцов различного размера.

Станки для заточки цепей обычно обладают маленькой мощностью, которая составляет 220 Вт. Ели вы собираетесь часто использовать аппарат, то вам надо будет выбирать станок наиболее мощный, для того чтобы он был максимально продуктивным. Таких станков на рынке сейчас очень много, и вы сможете подобрать именно то, что необходимо.

Главное не забыть о том, что все они различаются по своему функционалу. Одна из самых важных функций станков такого типа – это поворот шлифовальной головки. Она позволит ускорить процесс заточки цепи для бензопилы, так как вам будет нужно переворачивать ее в два раза меньше.

Особенности выбора аппарата

Видео про станок для заточки цепей

Ели вам необходима продуктивность работы и ее качество, или же вы собираетесь производить заготовки, тогда вам будет необходимо приобрести модель с поворотной шлифовальной головкой. Этот подвид станка наиболее производительный и мощный.

Если вы не лесоруб или сотрудник сервиса специального назначения или у вас маленькая мастерская, вам не нужно такое мощное устройство, вы сможете купить маломощный аппарат и напильник. Этим вы сэкономите свои деньги и сможете изредка точить цепь для бензопилы и других цепных пилок.

Чтобы увеличить срок службы вашей пилы в разы, приобретите станок и набор приспособлений к нему. Помните, что при заточке зубья вашей пилы должны быть одинаковой длинны. Купите шаблон и ориентируйтесь по самому сточенному зубу пилы, вне зависимости того, чем вы точите пилу – используете напильник или специальный аппарат.

Оцените статью: Поделитесь с друзьями!

refite.ru

Станок Для Заточки Цепей Пил

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. Станок для заточки цепей. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Довольно один-два раза зацепить шиной почву, и работу можно прекращать. стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие. срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка.

В этой ситуации бензопила должна срочно затачиваться. Станок для заточки цепей бензопил своими руками. Не пилите затупленной или дефектной пильной цепью. следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

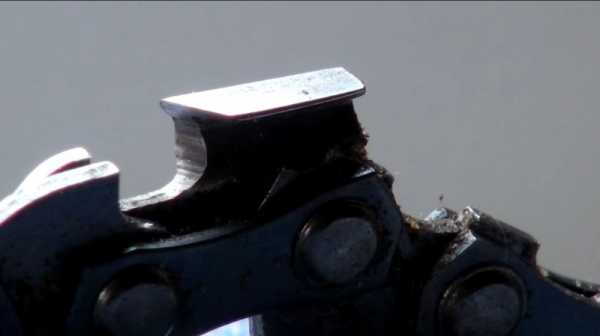

Параметры зубьев цепи

Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Самодельный заточной станок для станок дисковых пил в заточки ленточных пил. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия. это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, в зависимости от случая применения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. станки для заточки цепей пил, заточные станки, заточка цепей, заточка цепи, заточной станок цепи, цена, купить, дёшево, Днепропетровск. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу пилы и уменьшению вибрации. Однако, следует избегать угол заточки более 35° и менее 25° (исключением являются цепи для продольного распила, у которых этот угол равен 10°).

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Станок для заточки, точильный станок в интернет-магазине Rozetka.ua. Тел: 0(800)303-344. Станок для заточки цепей, ножей, лучшие цены, доставка, гарантия! Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Станок для заточки цепей Союз ТСС-60013 купить за 0 грн moyo Тел: 0 800 507 800 Гарантия Лояльность 100%. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании. через 5-10 заточек цепи.

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

Зачётный девайс.очень удобная.

Станок для заточки цепей бензопилы.

Станок сделанный своими руками с минимальными затратами.

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. Круг для заточки дисковых пил в Украине. Сравнить. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Читайте так же

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Заточной станок для ленточных пил в Украине. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Профессиональный круг для заточки цепей пил. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются во многих магазинах торгующих инструментом, например здесь продаются различные наборы и отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины. плоский. Точильный станок для заточки цепей СОЮЗ. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

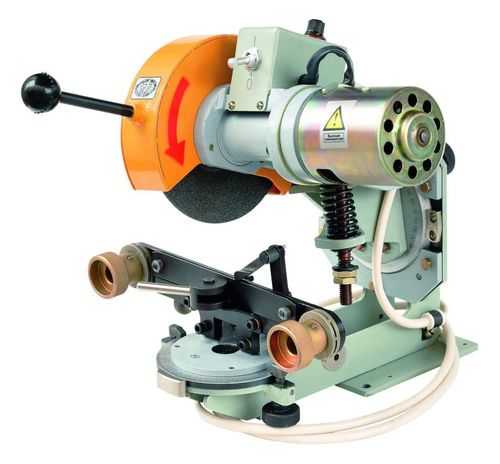

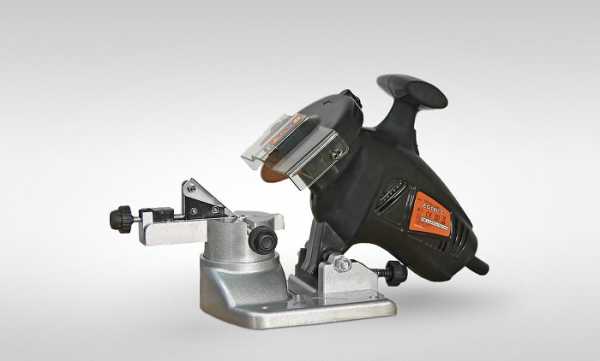

Станки для заточки цепей бензопил

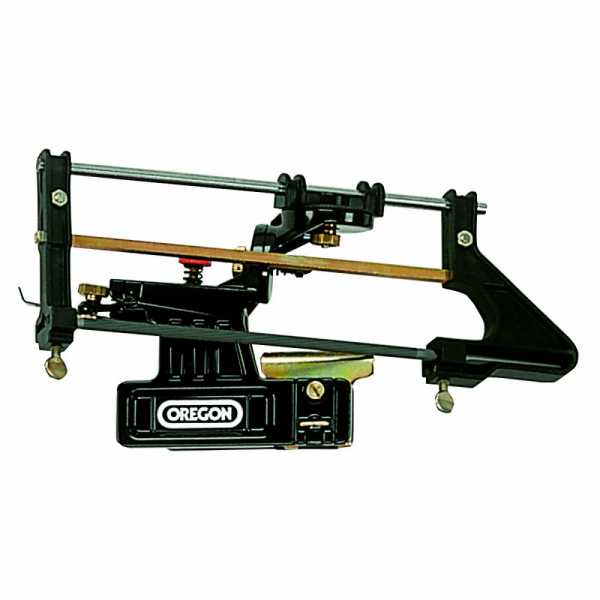

Фирма Stihl выпускает две модификации ручных станков. стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Станок для заточки цепей C 2001 CHAMPION. Есть аналоги менее известных фирм, соизмеримые по цене с более простыми приспособлениями описанными выше, например это.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер. по самому меньшему зубу, который принимается за контрольный. Электроинструмент Калибр Станок для заточки цепей Калибр ЭЗС-220. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

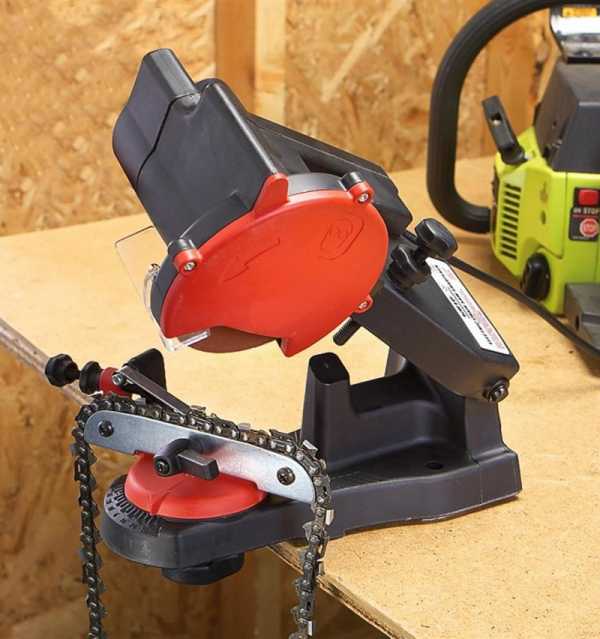

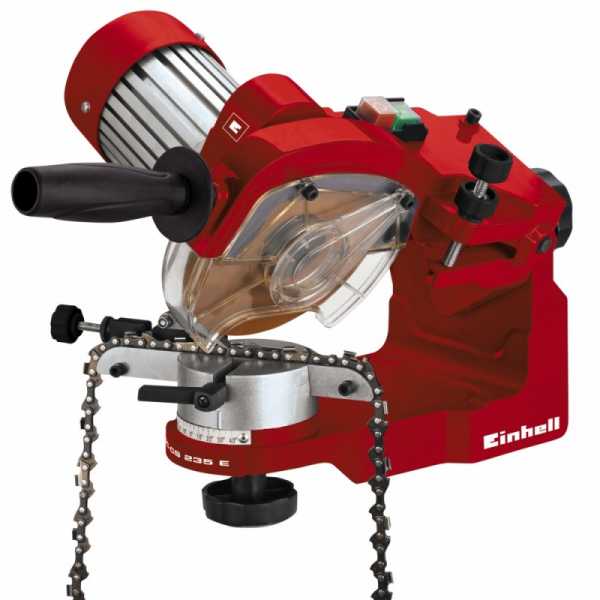

Прост и удобен в использовании электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Читайте так же

xl-info.ru

Станки Для Заточки Цепей Бензопил Какой Лучше

Машина для заточки бензопилы: принцип работы, типы, советы по выбору

Бензопила. незаменимый инструмент для обработки древесины. Он используется для распиловки стволов, обрезки деревьев и кустарников. Интенсивное использование пильного участка инструмента приводит к его износу. Чтобы восстановить работоспособность инструмента, необходимо затачивать бензопилу. Наиболее удобным средством для этого является шлифовальный станок для цепей цепных пил. Его использование позволяет расширить термин сервисного инструмента, повысить производительность, сэкономить энергию и время. Чтобы понять, как правильно использовать машины для резки режущей кромки, вы должны ознакомиться с их типами и принципом функционирования.

Машина для заточки бензопилы: основной принцип работы устройства

Машина для шлифовальных цепей для бензопилов по своей конструкции напоминает сборную режущую пилу, в которой вместо режущего диска установлен шлифовальный круг. Этот диск прикреплен к основанию машины. раме с крепежными хомутами и подвесной головкой.

Участок пилы прикреплен к опорной раме с помощью поворотных тисков, а шлифовальный круг попеременно подаются на каждый зуб. Угол между цепью и плоскостью диска устанавливается в соответствии с его шагом. Для хонингования соединений обычно используется шлифовальный круг толщиной 3,5 мм.

Устройство надежно прикреплено к рабочему столу, что гарантирует безопасность и удобство в работе.

Большинство заточных устройств для цепей цепных пил являются небольшими, экономичными, производительными и простыми в использовании.

Основные типы пил для заточки бензопилы

С точки зрения функциональности все типы шлифовальных станков для бензопилы условно делятся на профессиональных и любительских, а по степени автоматизации. на автоматические (электрические) и ручные.

Автоматические машины

Автоматические устройства для шлифовальных цепей для цепных пил используются в мастерских и с большим количеством работ. Устройство стационарно, требует большого рабочего пространства и имеет высокую точность обработки.

Преимущество автоматических машин. это широкий функционал, который повышает их эффективность. Среди преимуществ таких устройств. возможность регулировки желаемого угла цепи. Автоматические устройства имеют следующие параметры:

  • вес;
  • уровень шума;
  • мощность электродвигателя;
  • скорость вращения шпинделя.

Наибольшее преимущество электрических инструментов для шлифования цепей цепных пил в полной автоматизации процесса. Человеческое вмешательство состоит только в установке и включении оборудования.

Недостатком такого оборудования является частая замена цепи из-за ее быстрого износа. Компонент пилы обычно изменяется после нескольких заточков.

Ручные шлифовальные станки для цепных пил

Читайте так же

Ручные машины для заточки цепей цепных пил позволяют выполнять работу по заточке инструмента как можно точнее. Они делятся на два типа: мобильные и стационарные. Имеют следующие технические параметры:

Обзор Станок для заточки цепей ВИХРЬ СЗЦ-200

Купить Станок ВИХРЬ СЗЦ-200: Станок для заточки цепей СЗЦ-200. Номинальная мощность 200 Вт.

Обзор станка чемпион для заточки пильных цепей

Обзор заточного станка пильных цепей фирмы чемпион.

  • вес;
  • уровень шума.

Бесспорным преимуществом ручного оборудования является максимальное достижение качественного шлифования, низкая цена, безопасность во время работы и отсутствие необходимости подключения к источнику питания.

Недостатки машины для ручной заточки цепных цепей включают в себя трудоемкость процесса, необходимость приобретения навыков для работы с ним, большие затраты времени на процесс. Чтобы использовать ручные сборки, необходимо уметь определять оптимальный угол, а также степень заточки пилы и обладать навыками продувки соединений сжатым воздухом.

Имея опыт работы с таким оборудованием, вы можете добиться очень высокого качества.

Как выбрать правильную точилку пилы, критерии отбора

Одним из критериев выбора правильной машины для заточки цепи является ее стоимость. Однако самым важным показателем при выборе инструмента являются его основные технические характеристики, такие как:

  • частота вращения шпинделя;
  • диаметр шлифовального круга;
  • емкость устройства;
  • оборудование.

Частота вращения шпинделя

Скорость обработки зависит от скорости вращения вала шпинделя. Диапазон оптимальной скорости довольно большой. от 3000 до 7500 об / мин.

Как правило, минимальная допустимая скорость вращения рекомендуется выбирать при покупке шлифовального станка для дома. Но при больших объемах или ежедневном использовании оборудования вам необходимо остановиться на более быстром устройстве.

Диаметр шлифовального круга

Выбор диаметра круга также зависит от применения шлифовального инструмента. Диаметр диска составляет 400 мм, как правило, на машиностроительных предприятиях. Эффективно использовать агрегат с диаметром шлифовального круга 110 мм, например, в небольших мастерских или дома.

Мощность машины

Шлифовальный станок считается инструментом с малой мощностью, не превышающим 220 Вт. Мощность двигателя влияет на срок службы устройства, его эффективность и, конечно же, какой шлифовальный станок выбирается для дома и который для крупного предприятия. Для бытовых нужд мощность не может превышать 200 Вт, для профессионального использования. от 500 Вт. При частом использовании оборудования его мощность должна быть как можно выше.

Содержимое упаковки и дополнительные функции

Наличие дополнительной опции при выборе шлифовальных станков для заточки цепи улучшает качество обработки режущей кромки, и срок службы устройства. Дополнительные функции могут включать:

  • вращение шлифовальной головки и зажимного устройства;
  • мокрое шлифование;
  • экран для защиты от искр;
  • защитные чехлы;
  • регулировка натяжения;
  • система охлаждения;
  • автоматическое тиски зажим и так далее.

Читайте так же

Чем шире инструмент, тем выше его стоимость.

Какой выбор машины для цепных пил цепных цепей лучше, каждый решает индивидуально, в зависимости от потребностей.

Особенности работы машины для заточки цепей

Суть процедуры заключается в следующем:

  • ослабьте винт, который закрепляет зажим цепи;
  • расположить звенья в направлении острого камня;
  • установить требуемый угол шлифования;
  • сделать измельчение.

Однако есть определенные особенности при заточке зубов, непосредственно связанных с выбором устройства.

Автоматическая ленточная пила

Чтобы использовать автоматическое устройство, вам просто нужно поместить пилу в нее, закрепить ее и закрепить. Затем установите установленную мощность, отрегулируйте глубину и включите кнопку запуска. Заточка происходит с помощью абразивного колеса.

Работа на автоматическом устройстве занимает не более двух минут.

Ручная машина

Шлифование ленты ручным устройством осуществляется через зуб, то есть сначала обрабатываются правые зубы, а затем левые зубы.

Большая глубина шлифования приведет к уменьшению прочности зубов и сократит срок службы пилы.

После шлифования инструмент должен быть очищен сжатым воздухом и смазан маслом.

Используя ручной метод заточки, вы можете добиться высокой точности работы, но для этого вам придется потратить много времени и сил.

Учитывая имеющиеся знания, навыки и инструменты, вы можете выбрать автоматический или ручной шлифовальный аппарат. Только после своевременного заточки инструмента вы можете долгое время сохранять пилу в рабочем состоянии.

Читайте так же

xl-info.ru

Электрический Станок Для Заточки Цепей Бензопил • AURAMM.RU

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. По сравнению с ручным напильником для цепей станок для заточки цепей купить станок champion. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Станок для заточки цепей бензопил: купить точильный станок. Довольно один-два раза зацепить шиной почву, и работу можно прекращать. стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие. срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью. следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Электрический станок для заточки цепи sadko scs-85 видео станок в работе доставка бесплатно от 400грн. Возможен опт агроном центр работает по. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия. это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, в зависимости от случая применения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу пилы и уменьшению вибрации. Однако, следует избегать угол заточки более 35° и менее 25° (исключением являются цепи для продольного распила, у которых этот угол равен 10°).

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. Компактные станки для заточки цепей точильный станок для пильных цепей. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Продаж точильный станок для цепей sturm bg60016. Фото, детальна інформація і опис товару з можливою доставкою. Низкие значения приводят к падению производительности. Забрать из более 200 магазинов по москве и россии. Станки для заточки цепей цепи и канаты. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании. через 5-10 заточек цепи.

Станок для заточки пильных цепей REZER EG85-C

Всем доброго времени суток! ;))) Приобрёл буквально вчера такой вот станочек для заточки цепей бензопил

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

заточной станок для цепей бензопилкитайская заточка, для цепей. пользуюсь несколько лет, цепи точит не

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Электрический станок для заточки цепи бензопилы. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Читайте так же

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Станок для заточки цепей калибр мастер эзс. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются во многих магазинах торгующих инструментом, например здесь продаются различные наборы и отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины. плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

Фирма Stihl выпускает две модификации ручных станков. стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги менее известных фирм, соизмеримые по цене с более простыми приспособлениями описанными выше, например это.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер,. по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

Прост и удобен в использовании электрический заточной станок для цепей бензопил. Заточной электрический станок заклепочные станки для цепей бензопил для заточки. Электрический станок champion c2001 pro предназначен для профессиональной заточки пильных цепей электрических и бензиновых цепных пил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Читайте так же

auramm.ru

Приспособление для заточки цепей бензопил

Приспособление для заточки цепей бензопил – самый необходимый инструмент при частой работе с пилой. Носить каждый раз цепь в сервисный центр или к знакомому мастеру – удовольствие не из дешёвых вариантов, а иногда и не всегда комфортный, к примеру, если бензопила взята с собой на дикий отдых, где попросту не к кому обратиться. Для каждого случая можно предусмотреть свой способ и соответствующий ему инструмент.

Приспособление для заточки цепей бензопил

Инструмент для заточки цепей бензопил

Для диких выездок не обойтись без целого набора инструментов. Его подбирают индивидуально под тип цепи. Для этого необходимо обратиться к сопроводительной документации, чтобы сделать правильный выбор и не испортить пильную гарнитуру. В состав походного набора входит пара напильников – цилиндрический (круглый) и плоский, а также крючок для чистки цепей. Круглый напильник обычно снабжается прямоугольной насадкой, которая служит для того, чтобы ограничивать движения напильника.
Ранее пользовались только таким набором, но сейчас с развитием технологий ассортимент расширяется, и на рынке появились модели, заменяющие ручной кропотливый труд. Это станки. Они имеют небольшой вес, просты в использовании, потребляют незначительное количество электроэнергии или обходятся без неё. Примером такого изделия будет станок для заточки цепей Oregon 23736A относящийся к профессиональной линии.

Станок для заточки цепей Oregon 23736A

Различают 2 вида станков – ручные и автоматизированные модели. При этом ручные лишь стабилизируют положение цепей относительно точильного элемента и фиксируют цепи, а автоматические, работают от электросети и упрощают саму операцию до элементарных действий. Некоторые электрические модели имеют даже светодиодную подсветку, которая облегчает процесс обработки. Однако в отличие от ручных станков электрическое приспособление для заточки цепей бензопил не имеет смысла брать с собой в дорогу. Если прибор будет использоваться только дома можно выбрать один из следующих: Sadko SCS-180, Forte CT3-100, Мотор СИЧ С3-150, Арсенал 3С-180, Wintech ECSS-280 PROFI. Для предприятия лучше выбрать нечто более мощное, например, Craft CSS-650 или Champion C2001.

Приспособление для заточки цепей бензопил Forte CT3-100

Как правильно точить цепь бензопилы

О том, как правильно использовать заточное устройство для цепей бензопил можно узнать из инструкции, притом, что работа с подобными приспособлениями, обычно находится на интуитивном уровне. Электрические модели имеют не более одной кнопки, которая подаёт питание, а регулировка осуществляется при использовании всего 1-2 винтов. Одни удерживают пильную цепь в статичном положении, а другие – регулируют степень стачивания обрабатываемого зубца.
В электрических моделях также настраивается угол заточки. Для каждого типа цепей он индивидуальный, поскольку функциональное назначение цепных пил может быть разным, например, для продольной или, наоборот, поперечной распилки заготовок. Для его подбора они снабжаются шкалой и поворотным элементом, который имеет количество положений соответствующих числу делений от 0 до 30-35 градусов в зависимости от модели. При использовании подобных станков цепь снимается с пилы и затачивается непосредственно на нём.
Станок для заточки цепей бензопил Штиль (Stihl) модели FG2 является другим примером. Он относится к ручным приспособлениям, которые не требуют разборки инструмента, а крепятся перед заточкой цепи непосредственно на шину и фиксируются винтами. Способ их использования гораздо ближе к обработке напильником, а вся конструкция больше схожа с монтажной пилой.

Станок для заточки цепей бензопил Stihl FG2

Если подобных инструментов под рукой не найдётся, придётся использовать напильник для заточки цепи бензопилы. Помимо круглого напильника потребуется шаблон-ограничитель. Они делятся на 2 вида. Одни монтируются на напильник, после чего требуется провести над каждым зубом цепи манипуляцию, следуя направляющим на шаблоне. Вторые крепятся непосредственно на шину, и могут 1 или 2 варианта обработки – для мягкой (soft) и жёсткой (hard) обработки.

Как сделать станок для заточки цепей бензопил своими руками

Любая заточка цепи бензопилы с помощью заточного устройства намного комфортнее, чем без него, поэтому многие умельцы пытаются создать нечто подобное своими руками. Это целесообразно в том случае, когда имеется большое количество цепей, на которых можно тренироваться и оттачивать работу своего станка.
Наиболее правильный станок получается на основе электродвигателя малой мощности. Он будет приводить в движение абразивный диск. Сам диск можно использовать оригинальный от готового устройства, но его стоимость будет на порядок ниже готового изделия. Шарнир для диска создают на основе подшипника. Из имеющихся кусков металла делают основу и крепят на ней двигатель с диском. Вторую часть, удерживающую цепь делают на основе небольших тисков или их альтернативе.

Процесс ручной заточки пильной цепи

Такое приспособление для заточки цепей бензопил можно сделать самостоятельно при наличии определённых навыков, предварительно рассмотрев инструменты и их модификации, имеющиеся в широкой продаже.


Объявление:

benzopilu.com

Отправить ответ

avatar
  Подписаться
Уведомление о
