Как сделать самому правильную точилку для ножей

Вроде бы откуда
Hовая посуда? — Hо соседка этим гостем дорожит:
То поправит скатерть,
То вздохнет некстати,
То смутится, что не острые ножи.

Олег Митяев. Соседка

Я не являюсь маньяком ножей. Есть у меня пара штук для походов, нужных в основном для нарезания закуски и открывания консервных банок. Точу их раз в пол года бруском
В повседневной жизни я рад изобретению ножей со сменными лезвиями — очень практичная штука.
На кухне, к сожалению, не так. Ножи там тоже китайские и тупятся очень быстро. Каждую неделю их приходится точить-править. Или «смущаться что не острые ножи».
Вот и надумал решить вопрос электрической ножеточкой.

Обсуждение по теме «только ножи все портить» считаю закрытым — у каждого свои резоны.
Почитав обзоры на изделия TAIDEA я решил, что T1031D вполне мне подходит. Только вот цена $40-50 казалась завышенной. Причем если ротор с четырьмя дисками с алмазным напылением за $13 вполне нормально, то дешевый моторчик 18 китайских ватт с сетевым адаптером получается дороговат. Поэтому я решил купить готовый ротор, а остальное сделать самому.

Ротор приехал ко мне в Пермь из Китая за 19 дней. В том же магазине есть доставка из России, но для этого товара она не доступна.





Внутри четыре железных диска с односторонним алмазным напылением крутятся на оси на двух подшипниках. Диски подпружиннены. На оси имеются следы смазки




Приводная шестеренка пластика
Первый вариант ножеточки сделал в виде насадки на дрель-шуруповерт.
Как раз недавно его под литий переделал!
Рисую проект в tinkercad

И печатаем на принтере. Как вы еще не купили 3D принтер?




Обороты шуруповерта 1200 ppm против 3000 ppm оригинального мотора. Зато крутящийся момент в разы выше. Быстро наточив все кухонные ножи я понял, что аппарат получился отличным, но слишком брутальным для женской половины моей семьи.

Второй вариант я решил сделать по образу и подобию оригинала T1031D

Моторчик нашелся от неисправного принтера HP (поразился, что современные принтеры содержат один маленький мотор и кучу пластиковых шестеренок. Впору задуматься о производстве на дому )))

В принципе можно было взять любой мотор постоянного тока подходящей мощности на Алиэкспрессе подходящей
Снова загружаю tinkercad

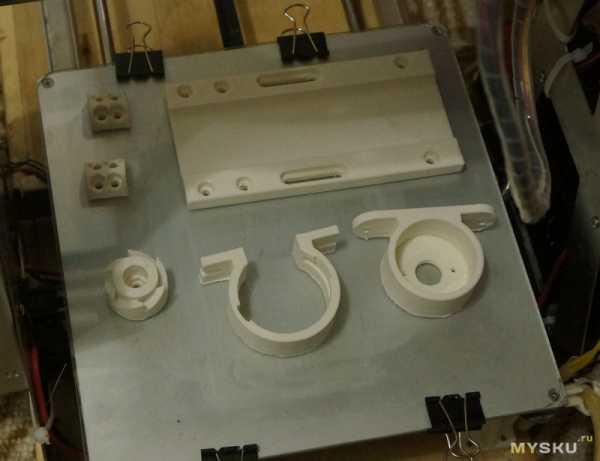

И печатаем детали


Переходную муфту с вала двигателя (3.175мм) тоже напечатал


Подключил к лабораторнику. Мотор уверено крутит ротор при 12В с мощностью около 10Вт.

При 24В мотор начинает выдавать свои паспортные 4000 ppm и самодельная муфта дает ощутимую вибрацию и шум.
Заказал на будущее готовую муфту. Приедет, поставлю, а пока пойдет и так.
Корпус из ABS пластика вопит, что требуется настройка принтера. Как раз сейчас занимаюсь увеличением жесткости рамы и натяжением приводных ремней

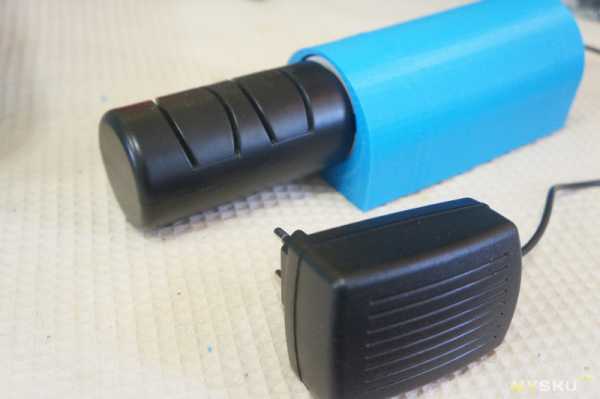

Ставлю разъем под питание и выключатель. Блок питания 24В 1А нашел у себя в хламе.




Контрольная заточка ножей — заказчики, женская половина, довольны. Буду передавать прибор им в эксплуатацию, чтобы не отвлекаться от любимых дел на заточку ножей )))


Итак подведем итог:


Ножеточка меня полностью устраивает. Как по цене, так и по функциональности. Когда с дисков сойдет абразивное покрытие — вполне можно будет купить очередной ротор.
Экономия по сравнению с T1031D ощутима, хотя если все запчасти покупать, а не брать из мусора, как я, то экономия будет меньше

Качетво заточки на этих ножеточках неоднократно приводилось и обсуждалось здесь в обзорах
, поэтому писать об этом не будут.
Скажу только, что заточенные кухонные ножи отлично справляются со своими обязанностями

Вибрация и шум, которою дает самодельная переходная муфта, будет вылечено покупной муфтой

На всякий случай привожу ссылки на детали:

Изготовить такую вещь можно из любого материала — фанера, пластик и пр. Кому что более доступно.

3D модели:

Ножеточка в виде насадки на дрель
Ножеточка с отдельным мотором

На этом откланяюсь

Коту не нравятся громко жужжащие предметы, поэтому он не сильно одобряет

Свет сольется в щелку,
Дверь тихонько щелкнет,
Лифт послушно отсчитает этажи…
Снег под утро ляжет,
И не плохо даже
То, что в доме не наточены ножи.

Всех со светлым праздником пасхи!

mysku.ru

Станок для заточки инструмента своими руками

Приветствую, Самоделкины!
Сегодня мы вместе с автором YouTube канала «TEXaS TV», сделаем одно полезное приспособление, которое пригодится не только ножеделам, но и каждому мастеру, и даже домохозяйке.

Это приспособление для заточки ножей и различного рода инструмента, так что, если вам эта тема интересна – погнали. За основу возьмем профильную трубу 20 на 20. Инструмент должен быть не только красивым, но и прочным.


Отрезаем заготовки, всего 4 штуки, 2 из которых 250 мм и 2 по 130 мм. Размеры произвольные и могут быть любыми, здесь все на ваше усмотрение.

Примерно вот так будет выглядеть основание.

Снимаем заусенцы и свариваем все детали в одно целое. Для эстетики сварные швы автор решил немного окультурить, и лепестковый круг справляется с этим как нельзя лучше.

На противоположной стороне сверлим отверстия диаметром 8 мм для установки закладных под регулируемую опору.


Кстати, вот так она выглядит:


Так же на лицевой стороне нужно закрепить парочку закладных, которые автор сделал из удлиненных гаек М8.


Позже автор вспомнил, что у него есть резьбовые заклепки, но было уже поздно, гайки были приварены.


Получилось вот такое основание в виде прямоугольника.


Теперь нужно сделать площадку для фиксации. Ее будем делать и 63-го уголка. Отрезаем заготовку длиной 130 мм.


Теперь эту заготовку сжимаем в тиски и отрезаем одну полку уголка.

Получилась такая деталь.


Теперь ее необходимо приварить к основанию примерно вот так:


Автор сделал небольшой уклон, хотя этого можно было и не делать. Площадка приварена, и можно немного зачистить швы, как уже говорилось ранее, для большей эстетики.


Теперь в этой площадке делаем 2 отверстия и нарезаем резьбу м8. Сюда будет крепиться прижимная пластина.

Саму пластину автор решил сделать из нержавейки. При одинаковых равных с обычной сталью она будет гораздо жестче и не будет деформироваться. После всей проделанной работы получилась вот такая пластина:


Теперь основание можно покрасить.

А пока сохнет краска мы займемся изготовлением остальных комплектующих. В удлиненной гайке м10, отступив от края примерно 12 мм, сверлим отверстие диаметром 8 мм. Здесь желательно не закосить и сделать все аккуратно.

Затем с помощью ножовки по металлу делаем вырез в гайке в виде четверти.


Таких гаек необходимо сделать 2 штучки. В итоге должно получится как-то так:


Дальше защищаем пруток диаметром 8 мм. Эту процедуру можно проделать с помощью обычной дрели. Для этого просто зажимаем пруток в патрон дрели, берем кусочек наждачной бумаге и не прилагая особых усилий получаем необходимую заготовку. Это будет штанга для крепления абразивных брусков.

Пруток готов, и теперь на одной из сторон необходимо нарезать резьбу м8, примерно 5 см.

Кстати, таких прутков нам понадобится 2 штуки, один сантиметров 40-50, а второй 20-25. Резьба готова и можно установить рукоятку и окончательно собрать штангу.

Вот так все выглядит в сборе.

Ну что, очень даже ничего. Осталось сделать еще одну деталь. В удлиненной гайке сверлим отверстие, примерно также, как делали это немного ранее.

Затем в болте м10, в заранее просверленном отверстии, нарезаем резьбу м8.

В итоге у нас получается следующая деталь с кольцом от анкера.

Основание высохло и все комплектующие уже готовы, можно приступить к сборке.

Готово. Вот такая красота у нас получилась.

Все это сделано из того, что было в гараже автора. Ну а теперь можно что-нибудь и поточить. Начнем, пожалуй, вот с этого ножика.

Режущая кромка здесь не очень, поэтому попробуем это исправить. Для начала возьмём абразив покрупнее.

Видно, как начала формироваться режущая кромка. А теперь возьмем брусок с более мелкой фракцией.


В итоге получаем вот такую заточку с хорошо выраженной и ровно режущей кромкой.
Теперь давайте заточим вот этот нож от рубанка.

Он был весь в щербинах, поэтому автор его немного станцевал и теперь нужно его заточить. Все по старой схеме, сначала крупный камень, а потом мелкий.


Опять видим, как образуется четкая граница режущей кромки. Получилось вот так:


В общем результатом автор остался доволен. Также автор сточил нож и большего размера.


И здесь все получилось отлично.
Ну и напоследок автор решил попробовать наточить топорик. Брусок покрупнее и вперед.

Спустя буквально 10 минут работы и топорик приобрел правильную режущую кромку. Итак, точилка тест прошла, и автор остался доволен сегодняшний самоделкой. Ну а на этом все. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать станок для заточки ножей своими руками


Как сделать станок для заточки ножей своими руками

В домашнем хозяйстве постоянно используется такое нехитрое приспособление, как нож. В процессе работы рано или поздно ножи начинают затупляться. Такой домашней утварью пользоваться становится некомфортно, а зачастую и небезопасно. Такой нож при резке продуктов может сорваться и нанести травму, поэтому ножи в домашнем хозяйстве должны быть всегда довольно острыми. Для этого этот инструмент следует периодически подтачивать.

Оглавление:

  • Простейшая точилка из деревянных брусков
  • Ручной самодельный станок для заточки ножей
  • Выбор брусков для заточки ножей
  • Правила заточки ножей своими руками

Очень часто в домашних условиях для того, чтобы заточить свой режущий инструмент, используют обычные точилки или абразивные бруски, что не всегда приводит к хорошему результату. Чтобы научится затачивать свой кухонный инструмент точилками, нужна особая практика, так как при неверном угле заточки инструмент не будет иметь нужной остроты. Для выполнения работ по затачиванию ножей имеются как простейшие точилки с угловой формой зазора, так и разнообразные фабричные точильные устройства и сложные электрические точильные станки.

Простейшая точилка из деревянных брусков

Для того чтобы самостоятельно изготовить простейшее устройство для заточки ножей, понадобится пара абразивных брусков. Затем берём два одинаковых деревянные заготовки и с помощью наждачной бумаги проводим их обработку. Заготовки обрабатываем тщательно, так, чтобы на них не осталось неровностей и заусениц.

После этого производим разметку на деревянных брусках мест, где будут устанавливаться точильные камни. Для этого на бруске наносим линии, где будут крепиться точильные бруски, учитывая при этом нужный угол затачивания лезвия. Приложив к нанесённым линиям точильные бруски, фиксируем их толщину. По полученной разметке делаем пропилы глубиной 1–1,5 см. Выбрав древесину из пропилов и вставив туда точильные бруски, мы должны получить конструкцию, при которой деревянные бруски зажимают точильные камни. Абразивы при этом располагаются под углом заточки ножей.

Для окончательной сборки нашей самодельной конструкции нужно просверлить два отверстия в деревянных брусках и с помощью болтов стянуть их. Абразивные камни должны стоять неподвижно. Чтобы ножеточка при затачивании ножей не скользила, на нижней части брусков можно закрепить прокладку из прорезиненого материала.

Ручной самодельный станок для заточки ножей

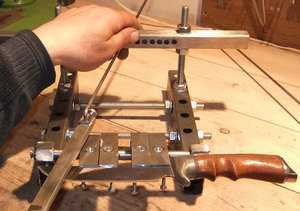

В настоящее время домашними мастерами разработаны разнообразные конструкции для заточки ножей. Они различаются как принципом действия, так и необходимыми для изготовления материалами и инструментом. Если вы решили делать приспособление для заточки ножей своими руками, чертежи таких конструкций можно найти на просторах интернета. По принципу действия станки делятся на два типа.

Закрепляется нож, точильный брусок перемещается.

Такое приспособление изготовить достаточно просто. Конструктивно такой станок состоит из двух основных частей.

  1. Первая часть — это держатель заточного камня. Его можно изготовить, как вариант, следующим образом. Берём шпильку диаметром 8 мм и длиной около 50 см. Из двух небольших брусочков изготавливаем крепёж точильного бруска. Точильный брусок зажимается на шпильке этими брусками (с помощью гаек с шайбами) и располагается вдоль шпильки. На одном конце шпильки можно сделать ручку для более комфортной работы. Конструкция с зажатым точильным камнем располагается ближе к ручке, за ней на шпильку одевается трубка ПВХ или термоусадка.
  2. Вторая часть — это станина с держателем ножа. Первоначально изготавливается опорный стол. Его можно изготовить из листа ДСП размером ~ 30 х 30 см. Впрочем, размер может быть самым разным. Главное, чтобы его длина была меньше длины шпильки примерно на 30%. Это делается для того, чтобы держатель с точильным камнем мог беспрепятственно перемещаться вдоль станины. В вертикальном положении на опорный стол крепится винтовая стойка, в качестве которой можно также использовать шпильку диаметром 8 мм. На винтовую стойку крепится планка с прорезью. Эта планка может перемещаться вверх-вниз по вертикальному стержню, она будет определять угол заточки лезвия. На опорном столе также располагается конструкция держателя ножа. Она изготавливается из двух кусков ДСП или аналогичного материала, и при установке на опорный стол напоминает треугольник, одна вершина которого упирается в основание винтового стержня. Высота на противоположной стороне составляет приблизительно 8 см. На этом крае треугольника собирается держатель режущего инструмента. Им может быть как какой-либо зажим, так и магнит. Теперь осталось держатель точильного бруска вставить в прорезь на винтовом стержне опорного стола и, закрепив нож держателем, произвести заточку. Предварительно нужно выставить необходимый угол заточки планкой на винтовом стержне.

Закрепляется точильный брусок, перемещается нож.

Второе приспособление для затачивания лезвия основано на том, что точильный брусок закрепляется на основании, затачивание лезвия производится перемещением ножа. При таком способе заточки изготавливается приспособление в виде подвижной тележки, на которой жёстко фиксируется нож. Угол заточки выставляется высотой расположения бруска относительно площадки.

Перемещая тележку с зажатым ножом вперёд-назад, происходит заточка лезвия, правда, нужно приспособиться к заточке скруглённых краёв лезвия. Для качественной заточки нужно размещать это устройство на идеально ровной поверхности, например, положив на стол лист стекла или используя столешницу из натурального камня.

Выбор брусков для заточки ножей

При изготовлении самодельного станка для заточки ножей главным компонентом будет точильный брусок. Чтобы выбрать правильный тип абразива, нужно знать параметры брусков, а также то, для затачивания какого инструмента они предназначены. Существует семь видов точильных брусков. Материалы, из которых они изготавливаются, называются абразивами.

Абразивный материал бывает натуральным и искусственным. Искусственные абразивы делают из самых различных материалов, они отличаются по качеству, прочности и цене. Натуральные абразивы — это новакулит и японские водные камни. Главными параметрами точильных брусков является зернистость и размеры. Для того чтобы полностью наточить нож, требуются бруски трёх видов зернистости.

  • Крупнозернистые. Предназначены для первичной обработки, исправления формы лезвия.
  • Среднезернистые. Предназначены для заточки, доводки после первичной обработки.
  • Мелкозернистые. Предназначены для полировки и окончательной доводки лезвия.

Для бытовых нужд также изготавливаются точилки с двумя видами зернистости по обеим сторонам бруска.

Правила заточки ножей своими руками

Пользоваться тупыми ножами небезопасно, поэтому при затуплении лезвия следует произвести его заточку. Важно, чтобы при заточке режущий инструмент располагался строго перпендикулярно направлению бруска, а также затачивать нож нужно под одним и тем же углом вдоль всего лезвия.

Большинство кухонных режущих инструментов имеют заводскую заточку от 20 до 25 градусов. При з

i-perf.ru

Точило для ножей своими руками чертежи. Как сделать ручной заточной станок для ножей своими руками.

  • Как правильно точить ножи
  • Типичные ошибки при ручной заточке ножей
  • Подведем основные итоги

Приспособление для заточки ножей своими руками – это необходимое устройство для любых работ на кухне или в мастерской. Использование идеально острых ножей значительно облегчает готовку пищи, позволяя прикладывать меньшую силу для разделки мяса, нарезки овощей или хлеба. Тупым ножом работать не только неудобно, но и опасно, ведь такой инструмент может в любой момент сорваться с разрезаемого материала и нанести вам травму.

С помощью самодельной точилки для ножей заточить нож можно под любым углом, так как угол заточки регулируется самостоятельно.

Для того, чтобы довести любой нож до острого состояния, следует знать оптимальный угол его заточки. Данный параметр зависит от марки стали и предназначения ножа. Самодельные приспособления помогут вам установить нож под нужным углом, чтобы быстро и качественно заточить его.

Как правильно точить ножи

Рисунок 1. Приспособление для заточки ножей “Домик”.

Некоторые виды кухонных ножей невозможно заточить самостоятельно. К ним относятся инструменты специальной формы (например, нож-пилка для хлеба или другие типы ножей с рельефной кромкой). Также нельзя точить керамические ножи. Однако преимущество перечисленных инструментов состоит в том, что производители стараются делать их из особо твердых сортов стали, потому они долго не тупятся.

Для правильной заточки следует подобрать хорошие абразивы разной зернистости. Магазинные варианты таких брусков стоят довольно дорого, но всегда можно изготовить брусок самостоятельно из куска древесины, оклеенной мелкой наждачной бумагой. Важно иметь приспособления разной зернистости: крупные для предварительной «обдирки», и мелкие – для шлифовки.

Оптимальный угол заточки кромки ножа составляет от 20 до 30 градусов, в зависимости от функционального предназначения инструмента. Производить ручную заточку под этим углом довольно сложно, поэтому для такой цели применяют простые самодельные механизмы.

Вернуться к оглавлению

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

  • упор для надежного крепления ножа;
  • подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

  • деревянная доска, размерами 500х150х20 мм;
  • металлические шпильки, диаметром 8 мм с резьбой;
  • несколько болтов и гаек М8, саморезы по дереву;
  • прижимные винты типа «барашек»;
  • текстолит или кусок стали для прижимной пластины;
  • опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятел

mirhat.ru

Самодельный станок для заточки ножей

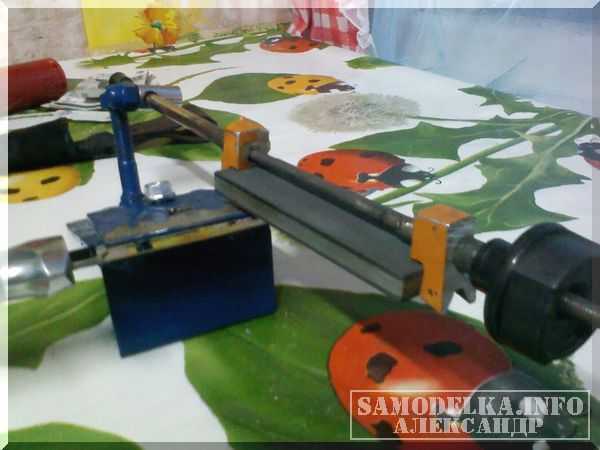

Сегодня у нас новая полезная самоделка для дома: станок для заточки ножей своими руками.

Добрый день. В общем, всё сделано на скорую руку из подручного материала, что валяется в гараже. К нижней части пластины приваривается кусок уголка с низу, а с верху с краю приваривается болт с резьбой. На болт накручивается гайка она же служит как шарнир бокового хода и при закручивание или откручивание изменение угла заточки. К этой гайке вертикально приваривается другая гайка. В моём случае подошла от мотоциклетного ветрового стекла…можно закрутить любой болт и в нём просверлить отверстие под шток. Шток можно сделать из проволоки 6 мм. резьбу нарезаем в зависимости от длинны точильного бруска. Зажимы для бруска так же изготавливаем из подручного материала. Можно из орг. стекла или эбонита. В моём случае попался хомут от пилы урал. Переходим к верхней пластине. Верхняя пластина служит как струбцина. Сверлим 2 отверстия. Прикладываем пластину к станине, как на фото, и сверлим сквозное отверстие, которое ближе к ножу на сквозь через станину и в станине нарезаем резьбу.

Этот болт служит как упорный. Второе отверстие, дальнее от ножа, сверлим только в пластине и нарезаем резьбу под болт, который служит для затяжки. У меня в данной конструкции брусок из искусственных алмазов, не дорогой и практически не убиваемый. Советую всем. После такой заточки я бреюсь ножом в полевых условиях.

 Автор статьи «Самодельный станок для заточки ножей» Александр

Смотрите так же статьи связанные с тематикой ножей, у нас их есть чуток:

Самоделкин

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Новые самоделки автора Самоделкин (Смотреть все)

samodelka.info
