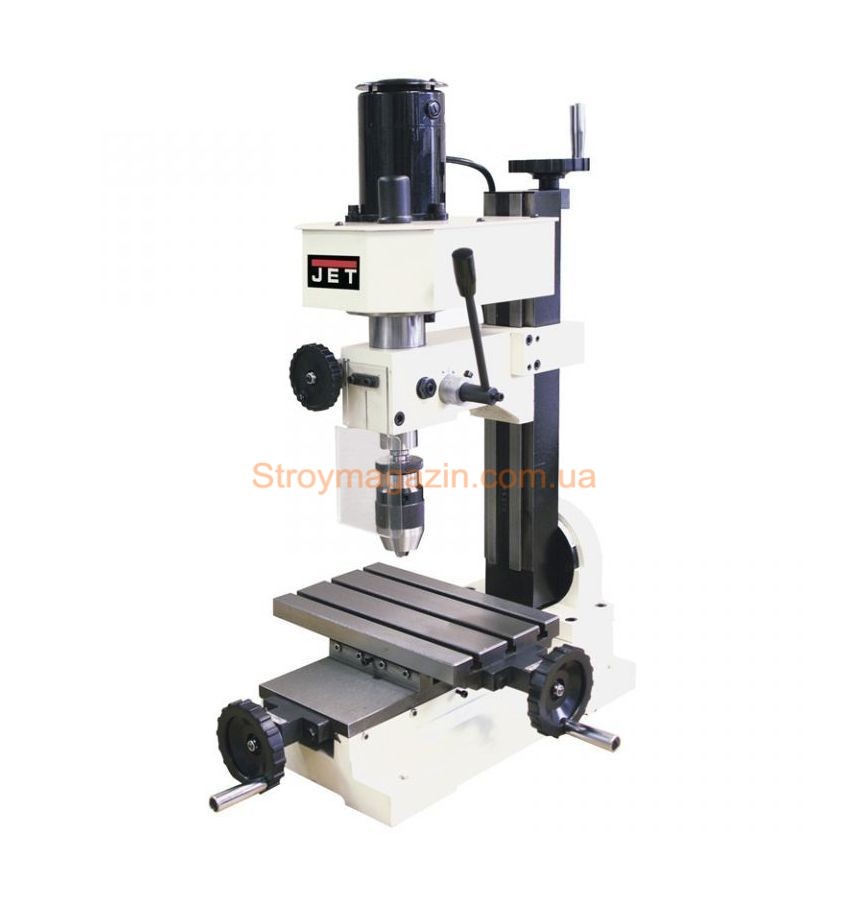

Станок фрезерно сверлильный jmd 1: Jet JMD-1 Фрезерно-сверлильный станок, 220В
alexxlab | 16.09.2022 | 0 | Разное
Фрезерно-сверлильный станок – Афалина ГК
- Корпус из серого чугуна для уменьшения вибрации;
- Мощный асинхронный двигатель мощностью 150Вт;
- Плавная, двухступенчатая регулировка частоты вращения 100-2000 об/мин;
- Левое вращение шпинделя для нарезания резьбы;
- Наклоняемая влево/вправо стойка для работ под разными углами;
- Точный крестовый стол с регулируемыми направляющими типа «ласточкин хвост»;
- Большой выбор дополнительных опций для фрезерно-сверлильных станков JMB.
Фрезерно-сверлильный станок JMD-1 – стандартное исполнение
- Тонкая регулировка подачи шпинделя;
- Зажимная тяга М10;
- Быстрозажимной сверлильный патрон 1-10 мм с МК-2;
- Защитный экран.
Принадлежности:
| Артикул-№ | Описание |
| 50000025 | |
| 50000026 | JMD-1, JMD-2, поворотный стол Ø 100 мм |
| 50000027 | JMD-1,J MD-2, цанги Mk-2 с Ø 3, 4, 5, 6, 8, 10 мм |
| 50000028 | JMD-1, комплект прихватов для паза 8 мм |
| 50000029 | JMD-1, JMD-2, диски для поворотного стола 50000026 |
| 50000031 | JMD-1, JMD-2, задняя бабка для 50000026 |
| 50000032 | JMD-1, JMD-2, фланец патрона для монтажа планшайб 50000033 /034 на 50000026 |
| 50000033 | JMD-1, JMD-2, 3-кулачковый патрон диаметром Ø80 мм |
| 50000034 | JMD-1, JMD-2, 4-х кулачковая планшайба Ø80 мм |
| 50000035 | JMD-1, JMD-2, расточная оправка Mk-2 |
| 50000036 | JMD-1, JMD-2, поворотные тиски 55х75 мм |
| 50000037 | JMD-1, JMD-2, JMD-3, набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм |
| 50000038 | JMD-1, JMD-2, оправка шпинделя Mk-2/Ø13 мм |
Технические характеристики:
| Артикул № 230 В | 50000020М |
| Модель: | JMD-1 |
Макс. диаметр сверления (Ст.3): |
Ø 10 мм / М6 |
| Макс. диаметр торцевой фрезы: | Ø 20 мм |
| Макс. диаметр концевой фрезы: | Ø 10 мм |
| Расст. от шпинделя до стойки: | 140 мм |
| Макс. расстояние от шпинделя до стола: | 210 мм |
| Конус шпинделя: | МК-2 / М10 |
| Частота вращения шпинделя: (плавно) | 100-1000 200-2000 об/мин |
| Ход пиноли шпинделя: | 30 мм |
| Диапазон поворота головки : | ± 45° |
| Ход стола по оси Х х Y: | 190 x 100 мм |
| Размер стола по оси Х х Y: | 240х145 мм |
| Т-образные пазы: 3 | 8 мм |
| Выходная мощность: | 0,15 кВт / S1 100% |
| Входная мощность: | 0,26 кВт / S6 40% |
| Габаритные размеры в мм: | 550х450х630 |
| Масса: | 40 кг |
youtube.com/embed/9idwxsxGsro” frameborder=”0″ allowfullscreen=””/>- Фрезерно-сверлильный станок JMD-15
- Фрезерно-сверлильные станки JMD-18, JMD-18VS
- Фрезерные станки с редуктором JMD-45PF, JMD-45PFD
- Вертикально фрезерный станок JVM-836VS и JTM-4VS
- Вертикально-фрезерный станок JTM-1050VS
- Универсальный фрезерный станок JMD-26X2 XY
- Фрезерный станок JTM-1360VSE
- Фрезерно-сверлильный станок JMD-2
- Фрезерно-сверлильный станок JMD-3
- Фрезерные станки JMD-930GH, JMD-939GH
- Универсальный фрезерный станок MD-1452TS DRO
- Вертикально-фрезерный станок JMС-1448GH DRO
- Вертикально-фрезерный станок с ШВП JMС-1260TS DRO
- Широкоуниверсальный фрезерный станок JUM-1144 DRO
- Широкоуниверсальный фрезерный станок JUM-1464 DRO
- Универсальный фрезерный станок JTM-1230W3 DRO
Фрезерный настольный станок JET JMD-1 – цена, отзывы, характеристики с фото, инструкция, видео
Мини-фрезерный настольный станок JET JMD-1 предназначен для выполнения операций фрезерования и расточки различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Особенности конструкции JET JMD-1
- Корпус станка из серого чугуна для уменьшения вибрации
- Безколлекторный двигатель, имеет плавную регулировку частоты вращения
- Большой вращающий момент и устойчивая скорость вращения
- Правое и левое вращение шпинделя
- Крестовый стол с регулируемыми направляющими типа «ласточкин хвост»
- Удобная панель управления JMD-1
| Характеристика | Значение |
|---|---|
| Макс. диаметр сверления | Ø10 мм / М6 |
| Макс. диаметр торцевой фрезы | Ø20 мм |
Макс. диаметр концевой фрезы | Ø10 мм |
| Частота вращения шпинделя, плавно | 100 – 1000, 200 – 2000 об/мин |
| Конус шпинделя | МК-2 / М10 |
| Ход пиноли шпинделя | 30 мм |
| Сверлильный патрон | 1 – 10 мм |
| Диапазон наклона, стойка | 45° влево/вправо |
| Расстояние шпиндель-стойка | 140 мм |
| Расстояние шпиндель-стол | 265 мм |
| Размер стола по оси X и Y | 240 х 145 мм |
| Ход стола по оси X и Y | 190 x 100 мм |
| Ход фрезерной головки | 230 мм |
| Т-образный паз, 3 | 8 мм |
| Выходная мощность | 0,15 кВт / S 1 100% |
| Потребляемая мощность | 0,25 кВт / S 6 40% |
| Габаритные размеры (ДхШхВ) | 550 х 450 х 630 мм |
| Масса | 40 кг |
Стандартная комплектация JET JMD-1
- Зажимная тяга М10
- Сверлильный патрон с оправкой
- Защитный экран
Комплектация за дополнительную плату
Устройство СОЖ ( арт.
50000475 )
18 000p
Станочные тиски 50 мм ( арт. 50000025 )
5 200p
Поворотный стол Ø100 мм ( арт. 50000026 )
39 000p
Набор цанг МК-2 Ø3, 4, 5, 6, 8, 10 мм ( арт. 50000027 )
3 000p
Комплект прихватов для 8-мм т-образного паза ( арт. 50000028 )
3 900p
Делительный диск для пoворотного стола 50000026 ( арт. 50000029 )
7 800p
Задняя бабка для 50000026 ( арт. 50000031 )
7 800p
Фланец патрона для монтажа планшайб 500000033 /034 на 50000026 ( арт.
50000032 )
1 600p
3-кулачковый патрон Ø80 мм ( арт. 50000033 )
6 500p
4-х кулачковая планшайба Ø80 мм ( арт. 50000034 )
6 500p
Расточная оправка МК-2 ( арт. 50000035 )
3 900p
Поворотные тиски 55×75 мм ( арт. 50000036 )
9 750p
Набор концевых фрез из быстрорежущей стали 3,4,5,6,8,10 мм ( арт. 50000037 )
2 600p
Оправка шпинделя МK-2/Ø13 мм ( арт. 50000038 )
3 250p
Поворотные тиски 80×100 мм ( арт.
50000058 )
6 000p
Комплект прихватов для 12-мм Т-образного паза ( арт. 50000059 )
5 625p
Набор цанг MK-3 Ø4, 6, 8, 10, 12, 14, 16 мм ( арт. 50000060 )
3 000p
Набор концевых фрез из быстрорежущей стали 4, 6, 8, 10, 12, 14, 16 мм (50000061) ( арт. 50000061 )
3 500p
Магнитный стол 170х100 мм ( арт. 50000476 )
34 000p

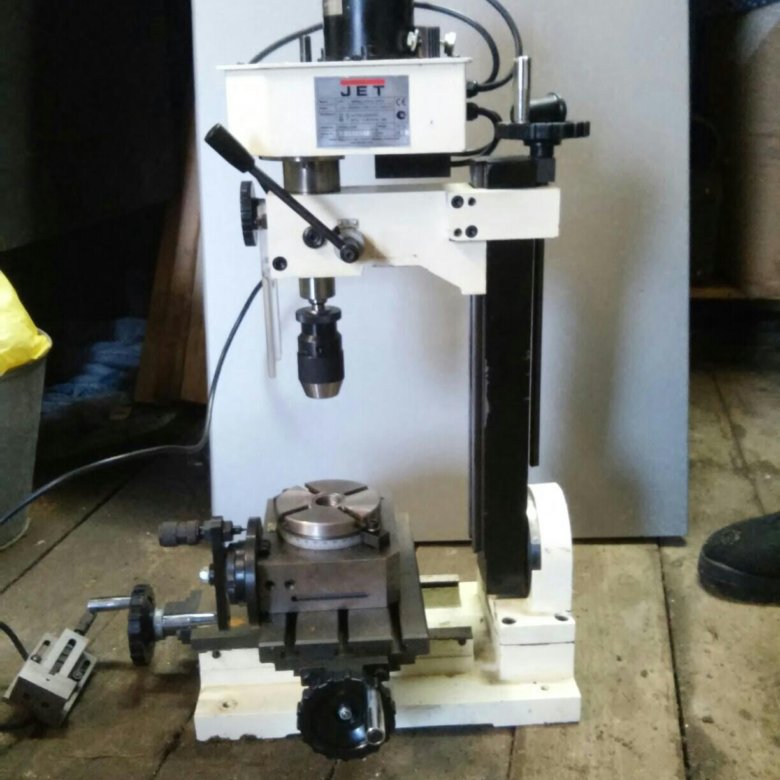

Отзывы о JET JMD-1:
Достоинства:
маленький, тихий
Комментарий:
Станок настолько легкий и компактный, что поместится где угодно. Шума очень мало – простоял у меня год на лоджии, ни один из соседей не пожаловался. Брал как раз из-за шума и размеров, чтоб в ограниченном пространстве совмещал функции фрезера и сверла.
Покупал(а) для:
Домашней подработки.
Ответить
Недостатки:
Все, что есть в станке)
Комментарий:
Я, конечно, понимал, что меня ждет в плане доработки кривой китайской сборки, но решил, что справлюсь и сэкономлю (по сравнению с дорогими аналогами). Усиление поворотного узла на колонне – операция обязательная, это слабое звено. Латунные планки на «хвосты». Дальше решил подшипники на винтах подачи установить шариковые. Работаем? Не тут-то было. Полетели шестерни, чуть ли не сразу. Заменил. Опять полетели. Посоветовали перевести на ремень, выточил шкивы, на 4 передачи… В общем, лучше бы я с нуля станок собирал, меньше бы мороки было)
Покупал(а) для:
себя
Ответить
Оставить отзыв
JMD-18PFN Фрезерно-сверлильный станок с PDF 115/230 В, 1 фаза – JET Tools
Фрезерные сверла представляют собой более легкую альтернативу фрезерному станку.
Они сочетают в себе сверлильный станок с ременным приводом и двухкоординатные возможности стола фрезерного станка, что обеспечивает гибкость и эффективность. Стопорная цанга предотвращает падение режущего инструмента со шпинделя, когда на долото воздействуют боковые силы. Несмотря на легкую конструкцию, фрезерно-сверлильные станки JMD обладают такими преимуществами, как компактность, универсальность, доступность и возможность легкой обработки.
Сверлильный патрон 1/2 дюйма, оправка патрона
Поворот головки на 360°
Регулируемая твердосплавная торцевая фреза
Конус основания облегчает очистку
Легко читаемый внутренний ограничитель глубины JMD-18PFN)
Стойка для фрезерного станка, артикул 350045, показана на некоторых рисунках, является дополнительной В списке
| Стоковой номер | 350020 |
|---|---|
| Основы базовых 4-1/2 | |
| Главная пропускная способность (дюйм) | |
| MAX Distance Spindle к таблице (дюйм) | 28 |
| Мотор (HP) | 2 HP, 115/ |
| (HP) | 2. 230 В, 1 фаза, с кабелем 115 В |
| Number of Spindle Speeds | 12 |
| Overall Dimensions (L x W x H) (In.) | 47 x 40 x 51 |
| Powerfeed | Downfeed |
| Prop 65 | Cancer and Репродуктивный вред |
| Диаметр квалова (дюйм) | 3 |
| Скорость подачи вниз (IPR) | 0,0047, 0,007, 0,001 |
| Диапазон Spindle Speeds) (RPM)4049029 | . 0033 |
| Спиндельный конус (в. X TPI) | R-8 |
| . | |
| Поворот (дюймы) | 15-7/8 |
| Центры Т-образных пазов (дюймы) | 1-13/16 |
| Число и размер Т-образных пазов 40 91 90 911 и 5/8 | |
| Продольное перемещение стола (дюймы) | 20-1/2 |
| Размер стола (Д x Ш) (дюймы) | 9-1/2 x 31-3/4 |
| Вес (фунты) | 700 |
| Вес рабочего стола (фунты) | 400 |
)”> 3Напишите свой отзыв
Фреза/сверло JMD-18 с конусом R-8 115/230 В 1Ph – JET Tools
является более легкой альтернативой фрезерному станку.
Они сочетают в себе сверлильный станок с ременным приводом и двухкоординатные возможности стола фрезерного станка, что обеспечивает гибкость и эффективность. Стопорная цанга предотвращает падение режущего инструмента со шпинделя, когда на долото воздействуют боковые силы. Несмотря на легкую конструкцию, фрезерно-сверлильные станки JMD обладают такими преимуществами, как компактность, универсальность, доступность и возможность легкой обработки.
Сверлильный патрон 1/2”, оправка патрона
Поворот головки на 360°
Регулируемая твердосплавная торцевая фреза
Конус основания облегчает очистку
Легко читаемый внутренний ограничитель глубины
9002 Стойка для сверления3 Фреза 90 , артикул 350045, показан на некоторых изображениях, является дополнительнымЦельная чугунная колонна для дополнительной поддержки
Ручка быстрого останова и легко читаемый внутренний глубиномер
Внесен в список UL
| Запас номер | 350018 |
|---|---|
Основы базовые размеры (в. ) | 15-3/4 x 23-3/4 |
| DIDAMER (в.) 1/2 | |
| Вместимость торцевой фрезы (дюймы) | 3 |
| Макс. расстояние от шпинделя до стола (дюймы) | 17-1/2 |
| Двигатель 115/230 В, 1 фаза | |
| Количество скоростей шпинделя | 12 |
| Общие размеры (L x w x h) (дюйма) | 47 x 40 x 51 |
| Проп 65 | DACE и репродуктивный вред |
| QUILL DIAMETER (в. | 3 |
| . | |
| Поворотный (внутр.) | 15-7/8 |
| Центры Т-образных пазов (дюймы) |
