Топ 10 сверлильно-фрезерных станков за 2022 год

1 место

Отзывы(2):

Цена: 66 776 p

Длина стола, мм	240
Ширина стола, мм	145
Конус шпинделя	MT2
Мощность , кВт	0.15
Напряжение	220В
Масса, кг	50

Мини-aрезерный настольный станок Proma FPX-20E предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, служит для обработки плоских и фасонных поверхностей, тел вращения, зубчатых колес и т.

п. металлических и других заготовок фрезой, и растачивания отверстий в деталях из черных и цветных металлов, их сплавов и пластмасс.

Полное описание …

2 место

Отзывы(2):

Цена: 73 588 p

Конус шпинделя
Мощность , кВт	0.35
Напряжение	380В
Масса, кг	50

Станки от компании PROMA можно оснастить различным дополнительным оборудованием, представленном в широком ассортименте. Вспомогательные устройства могут значительно увеличить функциональность и производительность оборудования. В результате производство может существенно увеличить обороты, и при этом не потерять качество обработки поверхностей и деталей разной формы.

Полное описание …

3 место

Отзывы(4):

Цена: 158 100 p

Длина стола, мм	500
Ширина стола, мм	180
Конус шпинделя	MT2
Мощность , кВт	0.85
Напряжение	220В
Масса, кг	103

Фрезерный настольный станок Optimum BF20 Vario предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Полное описание …

4 место

Отзывы(1):

Цена: 0 p

Длина стола, мм	400
Ширина стола, мм	120
Конус шпинделя	MT2
Мощность , кВт	0.50
Напряжение	220В
Масса, кг	60

Фрезерный настольный станок Weiss Machinery WMD16V предназначен для сверления, фрезерования, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

Полное описание …

5 место

Отзывы(1):

Цена: 116 230 p

Длина стола, мм	500
Ширина стола, мм	180
Конус шпинделя	MT2
Мощность , кВт	0.50
Напряжение	220В
Масса, кг	103

Фрезерный настольный станок Weiss Machinery WMD20V предназначен для фрезерования, сверления, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

Полное описание …

6 место

Отзывы(1):

Цена: 83 503 p

Длина стола, мм	460
Ширина стола, мм	112
Конус шпинделя	MT3
Мощность , кВт	0.55
Напряжение	220В
Масса, кг	80

Фрезерный станок VISPROM FPV-25LP представляет собой качественный агрегат с возможностью поворота шпинделя на 45 градусов. Частотный регулятор гарантирует плавное изменение скорости вращения шпинделя для точной настройки максимально подходящего режима работы. Станок применяется на производстве для выполнения фрезеровочных и сверлильных операций

Полное описание …

7 место

Отзывы(7):

Цена: 129 341 p

Длина стола, мм	500
Ширина стола, мм	180
Конус шпинделя	MT3
Мощность , кВт	0.70
Напряжение	220В
Масса, кг	120

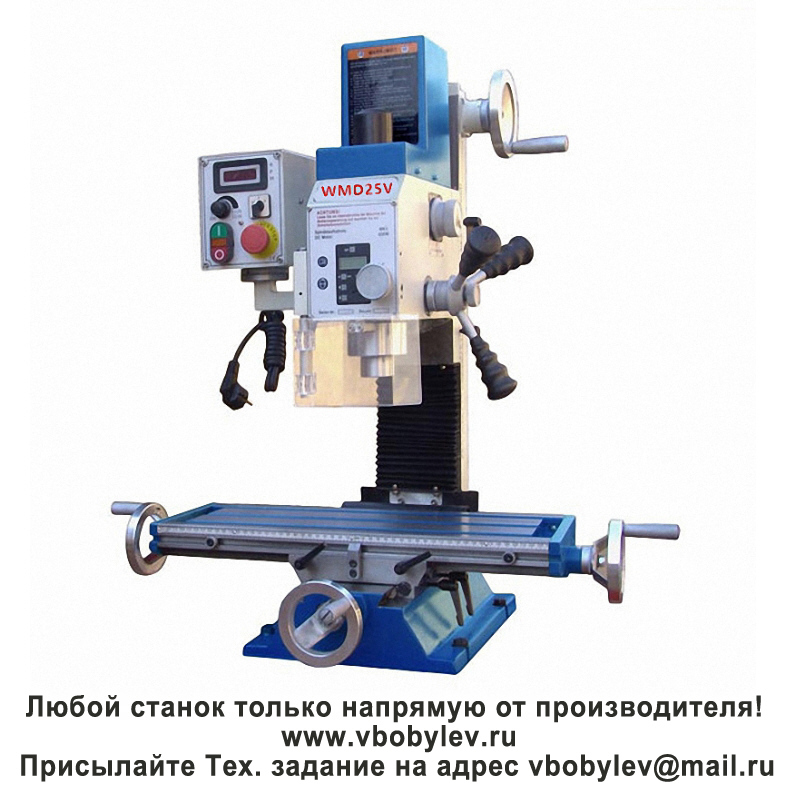

Фрезерный настольный станок Weiss Machinery WMD25V предназначен для сверления, фрезерования, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

Полное описание …

8 место

Отзывы(8):

Цена: 65 000 p

Длина стола, мм	240
Ширина стола, мм	145
Конус шпинделя	MT2
Мощность , кВт	0.15
Напряжение	220В
Масса, кг	40

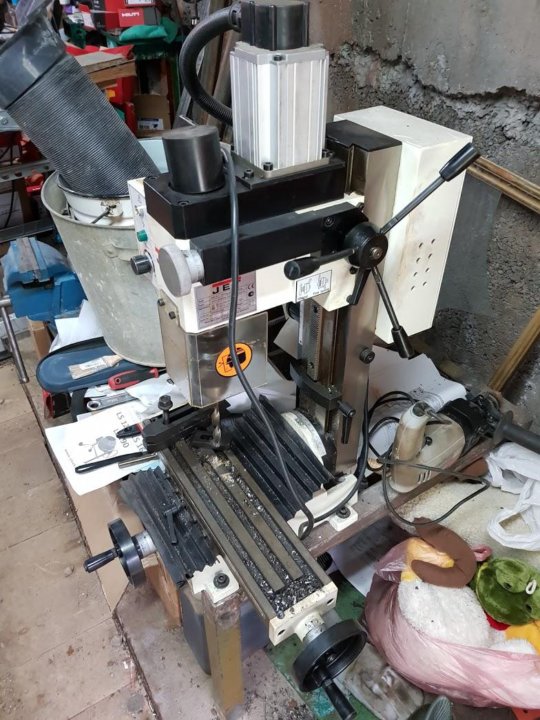

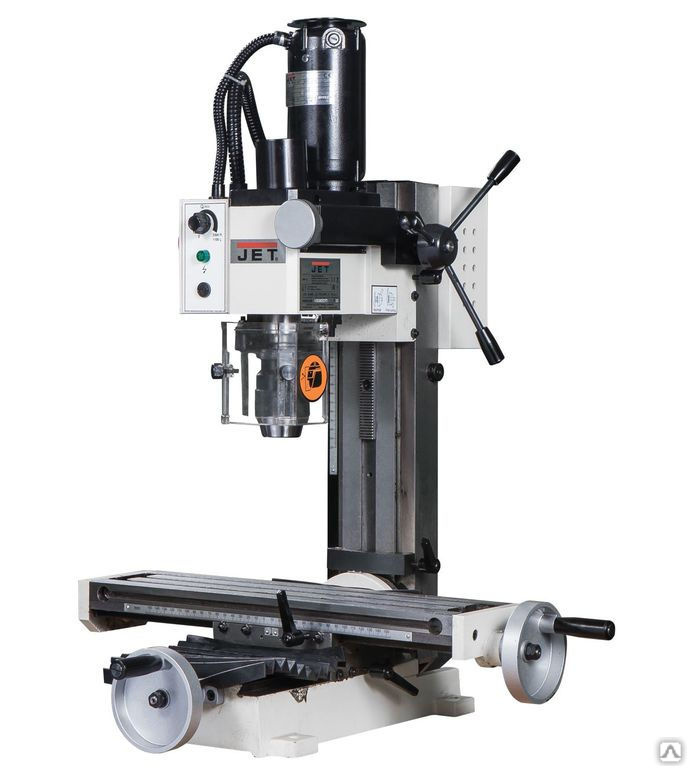

Мини-фрезерный настольный станок JET JMD-1 предназначен для выполнения операций фрезерования и расточки различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства. Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Полное описание …

9 место

Отзывы(1):

Цена: 285 651 p

Длина стола, мм	800
Ширина стола, мм	240
Конус шпинделя	MT4
Мощность , кВт	1.50
Напряжение	380В
Масса, кг	310

Фрезерный настольный станок PROMA FP-45P предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Полное описание …

10 место

Отзывы(1):

Цена: 390 000 p

Длина стола, мм	825
Ширина стола, мм	240
Конус шпинделя	ISO30
Мощность , кВт	1.10
Напряжение	380В
Масса, кг	340

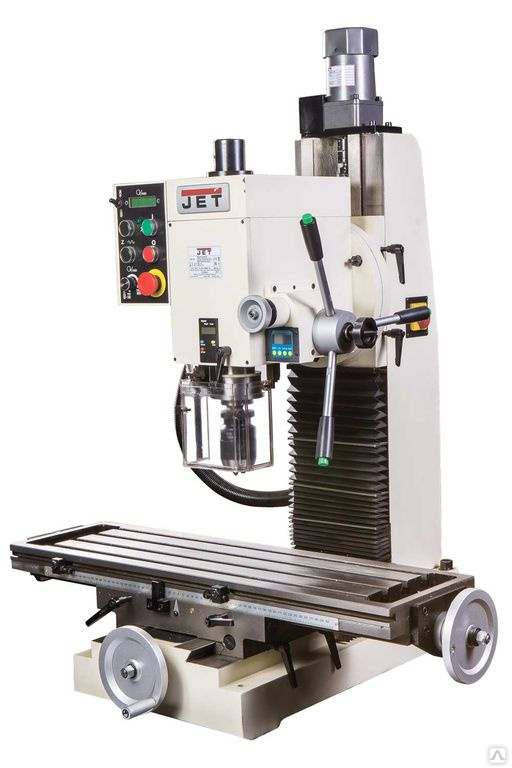

Настольный фрезерно-сверлильный станок с редуктором JET JMD-45PF предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Полное описание …

Сравнительная таблица

Характеристики	PROMA FPX-20E	PROMA FZ-25E	Opti BF20 Vario	Weiss Machinery WMD16V	Weiss Machinery WMD20V	FPV-25LP	Weiss Machinery WMD25V	JET JMD-1	PROMA FP-45P	JET JMD-45PF
Цена	66776	73588	158100	0	116230	83503	129341	65000	285651	390000
Длина стола	240		500	400	500	460	500	240	800	825
Ширина стола	145		180	120	180	112	180	145	240	240
Конус шпинделя	MT2		MT2	MT2	MT2	MT3	MT3	MT2	MT4	ISO30
Регулировка частоты вращения шпинделя	Ступенчатая	Ступенчатая	Бесступенчатая	Бесступенчатая	Бесступенчатая	Ступенчатая	Бесступенчатая	Ступенчатая	Ступенчатая	Ступенчатая
Мощность	0. 15	0.35	0.85	0.50	0.50	0.55	0.70	0.15	1.50	1.10
Напряжение	220В	380В	220В	220В	220В	220В	220В	220В	380В	380В
Масса	50	50	103	60	103	80	120	40	310	340
В наличии	37	1	1	0	0	0	0	0	0	0

СФ-16, СФ-16-02 станок фрезерно-сверлильный настольный.

Паспорт, схемы, характеристики, описание

Сведения о производителе вертикально-сверлильного станка СФ-16

Производителем настольного фрезерно-сверлильного станка моделей СФ-16, СФ-16-02, СФ-16-05 является – Стерлитамакский станкостроительный завод, основанный в 1941 году.

История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.

Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.

В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры.

Продукция Стерлитамакского станкостроительного завода

• 2135 – станок вертикально-сверлильный универсальный, Ø 35
• 2А125 – станок вертикально-сверлильный универсальный, Ø 25
• 2А135 – станок вертикально-сверлильный универсальный, Ø 35
• 2А150 – станок вертикально-сверлильный универсальный, Ø 50
• 2Г175 – станок вертикально-сверлильный универсальный, Ø 75
• 2Н125 – станок вертикально-сверлильный универсальный, Ø 25
• 2Н135 – станок вертикально-сверлильный универсальный, Ø 35
• 2Н150 – станок вертикально-сверлильный универсальный, Ø 50
• 2Р135Ф2 – станок вертикально-сверлильный с ЧПУ, Ø 35
• 2С50 – станок вертикально-сверлильный универсальный, Ø 50
• 2С125, 2С125-1 (2с125-01), 2С125-04 – станок вертикально-сверлильный универсальный, Ø 25
• 2С132, 2С132К – станок вертикально-сверлильный универсальный, Ø 32
• 2С150ПМФ4 – станок сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ, 500 х 1000
• 2С550А – станок радиально-сверлильный, Ø 36
• 400V – станок сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ, 400 х 900
• 500V (СТЦ Ф55) – центр фрезерный вертикальный, 630 х 1200
• СФ-16, СФ-16-02, СФ-16-05 – станок фрезерно-сверлильный настольный, Ø 16
• СФ-32 – станок фрезерно-сверлильный, Ø 32
• SRB50 – станок радиально-сверлильный, Ø 3. .50

СФ-16, СФ-16-02, СФ-16-05 фрезерно-сверлильный станок настольный. Назначение, область применения

Станки настольные фрезерно-сверлильные с ручным управлением моделей СФ16, СФ-16-02, СФ-16-05 предназначены для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.

Отличия моделей станков:

• СФ-16 настольный фрезерно-сверлильный станок с переключением скорости шпинделя изменением положение ремня на шкивах и переключением скорости вращения двигателя. Всего 6 скоростей (2 по 3).
• СФ-16-02 настольный фрезерно-сверлильный станок с коробкой передач для переключения скорости шпинделя. Всего 9 скоростей.
• СФ-16-05 настольный фрезерно-сверлильный станок с коробкой передач для переключения скорости шпинделя, наклоняемой сверлильной головкой и наличием механических подач шпинделя.

Фрезерно-сверлильные станки СФ-16 предназначены на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Трехступенчатые шкивы привода позволяют получать три скорости вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Вид климатического исполнения – УХЛ4 или Т3 по ГОСТ 15150-69.

Станки СФ-16, СФ-16-02, СФ-16-05 позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб
• фрезерование

СФ-16 габаритные размеры рабочего пространства станка

Габаритные размеры рабочего пространства станка сф-16

Фото сверлильно-фрезерного станка сф-16-02

СФ-16-05 общий вид фрезерно-сверлильного станка с поворотной головкой

Фото сверлильно-фрезерного станка сф-16-05

СФ-16 спецификация составных частей фрезерно-сверлильного станка

1. Колонна, стол, основание – СФ16. 10.000
2. Головка сверлильная – СФ16.40.000
3. Коробка скоростей –
4. Шпиндель – СФ16.50.000
5. Кожух – СФ16.85.000
6. Плунжерный насос –
7. Электрооборудование – СФ16.90.000

СФ-16-02 спецификация составных частей фрезерно-сверлильного станка

1. Колонна, стол, основание – СФ16.10.000
2. Головка сверлильная – СФ-16-02.40.000
3. Коробка скоростей – СФ-16-02.20.000
4. Шпиндель – СФ-16-02.50.000
5. Кожух –
6. Плунжерный насос – С2C132K.24.000
7. Электрооборудование – СФ-16-02.90.000

СФ-16 расположение органов управления фрезерно-сверлильным станком

Расположение органов управления сверлильно-фрезерным станком сф-16

Спецификация органов управления станком СФ-16

1. Рукоятка поперечного перемещения стола
2. Лимб поперечного перемещения стола
3. Кнопка “СТОП” (красного цвета)
4. Рукоятка перемещения шпинделя при фрезеровании
5. Лимб перемещения шпинделя при фрезеровании
6. Кнопка “пуск” правое вращение шпинделя
7. Кнопка “пуск” левое вращение шпинделя
8. Кнопка переключения скоростей
9. Вводной автомат
10. Рукоятка натяжения ремня
11. Зажим сверлильной головки
12. Рукоятка установочного перемещения сверлильной головки
13. Зажим сверлильной головки
14. Рукоятка зажима пиноли
15. Таблица отсчета глубины резания при сверлении
16. Штурвал перемещения пиноли при сверлении
17. Лимб продольного перемещения стола
18. Рукоятка продольного перемещения стола
19. Рукоятка зажима стопа в продольном перемещении
20. Рукоятка зажима стола в поперечном перемещении

Колонна, стол, основание станка

Узел состоит из круглой колонны и крестового стола. Круглая колонна представляет собой полую трубу, которая с помощью напрессованного снизу фланца устанавливается на основание крестового стола. К колонне крепится зубчатая рейка, служащая для вертикального перемещения шпиндельной головки.

Стол крестовый состоит из трех основных частей: стола, салазок и основания. Основание стола одновременно является фундаментной плитой станка. Перемещение стола осуществляется вручную по направляющим типа “Ласточкин хвост” с помощью рукояток поз. 1, 18 (рис. 8). В зависимости от выполняемой операции стол может быть зафиксирован в необходимом положении.

Боковая поверхность центрального Т-образного паза стола доведена относительно продольного хода стола и служит для базирования оснастки или обрабатываемой детали на столе .

Головка фрезерно-сверлильная

Фрезерно-сверлильная головка станка СФ-16 представляет собой чугунную отливку коробчатой формы, в которой смонтирован шпиндель, станка, механизм перемещения шпинделя, противовес пиноли, механизм перемещения головки, ременная передачи, ограждение. Подача шпинделя осуществляется штурвалом 1, расположенным в крайнем левом положении.

Величина перемещения шпинделя контролируется указателем поз. 15 рис. 8. Зажим пиноли при фрезеровании производится рукоятками поз. 14 рис.8. Перемещение головки на круглой колонне осуществляется червячной и реечной парами поз. 2 и 3., рис. 12с последующим зажимом винтами.

На верхней плоскости головки станка мод. СФ16 закреплена плита с электродвигателем и ограждение ременной передачи. Натяжение ремней регулируется винтом поз. 10 рис.8.

На станке модели СФ-16-02 на верхней плоскости корпуса сверлильной головки крепится коробка скоростей рис. 13 и подмоторная плита с электродвигателем. Переключение скоростей производится двумя рукоятками, расположенными на правой и левой стороне головки. Коробка скоростей может изготавливаться в 2-х исполнениях. Установка нужного исполнения производится с помощью сменных зубчатых колес, поз. 1, 2 рис. 13 по заказу потребителя.

Шпиндель станка

Шпиндель смонтирован на двух радиальных и двух упорных подшипниках. Все подшипники расположены в пиноли 3, которая с помощью реечной пары перемещается вдоль оси. Регулировка зазоров в подшипниках производится гайкой 6.

Перемещение шпинделя контролируется по указателю 5, настройка на определенную глубину сверления осуществляется перемещением указателя 5 по скалке 4.

СФ-16 кинематическая схема фрезерно-сверлильного станка

Кинематическая схема сверлильно-фрезерного станка сф-16

Читайте также: Заводы производители сверлильных станков в России

Технические характеристики станка СФ-16

Наименование параметра	СФ-16	СФ-16-02	СФ-16-05
Основные параметры станка
Наибольший условный диаметр сверления в стали 45, мм	16	16	16
Максимальный диаметр сверления в стали 45, мм	31,75	31,75	31,75
Наибольший диаметр торцевой фрезы, мм	100	100	100
Диапазон нарезаемых резьб, мм	М5. .М22	М5..М22	М5..М22
Наибольшая высота заготовки, мм	400	200	200
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0..480	0..480	0..480
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	280	320	350
Рабочий стол
Размеры рабочей поверхности стола, мм	320 х 900	250 х 630	250 х 630
Наибольшая масса заготовки, кг	100	100	100
Число Т-образных пазов Размеры Т-образных пазов	3	3	3
Цена деления лимбов, мм	0,05	0,05	0,05
Наибольшее перемещение по осям X и Y, мм	500/ 200	500/ 190	500/ 190
Шпиндель, шпиндельная головка
Наибольшее установочное перемещение шпиндельной головки, мм	400	400	400
Ход гильзы шпинделя, мм	100	110	110
Частота вращения шпинделя, об/мин	180. .2800	90..1400	90..1400
Количество скоростей шпинделя	6 (2 по 3)	9	9
Размер внутреннего конуса шпинделя	Морзе 3	Морзе 3	Морзе 3
Поворот шпиндельной головки, град	–	–	±45
Диапазон механических подач шпинделя, об/мин	–	–	0,05..0,1; 0,1; 0,2
Привод
Электродвигатель привода главного движения, кВт	1,7	1,5	1,5
Габарит и масса станка
Габариты станка (длина ширина высота), мм	1260 х 1062 х 1145	1200 x 1220 x 1230	1250 x 1132 x 1240
Масса станка, кг	420	440	480

Список литературы

1. Барун В. А. Работа на сверлильных станках,1963
2. Винников И.З., Френкель М.И. Сверловщик, 1971
3. Винников И.З. Сверлильные станки и работа на них, 1988
4. Лоскутов B.В Сверлильные и расточные станки, 1981
5. Панов Ф.С. Работа на станках с ЧПУ, 1984
6. Попов В.М., Гладилина И.И. Сверловщик, 1958
7. Сысоев В.И. Справочник молодого сверловщика,1962
8. Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Фрезерно-сверлильные станки – Rostanex

Фрезерно-сверлильные станки – Rostanex

Перейти к навигацииПерейти к содержимому

Искать:

Фрезерно-сверлильные станки являются наиболее удобным оборудованием в металлоцехе. Такого плана станки предназначены для сверления, растачивания, зенкерования, развертывания сквозных и глухих отверстий в заготовках листового металла и не только.   Так же  такие станки могут выполнять всю фрезерную обработку металла всеми цилиндрическими фрезами. Работа станков происходит в трех плоскостях X,Y,Z, что позволяет быстро перемещать заготовку.

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

Показ всех — 32 результатов

• Настольный фрезерно-сверлильный станок BF20L/BF20

  [Диаметр сверления Ø20mm, Конец шпинделя MT2/M10, Диаметр пиноли Ø60mm, мощность 850 Вт 220 В ~50 Гц]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Мини фрезерно-сверлильный настольный станок XJ9512

  [ Ø сверления (max.) 16 мм,  Размер рабочего стола – 410/460×112 мм]

  Доставка: 0 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Фрезерно-сверлильный станок Stalex ZAY7032G

  [Диаметр сверления 45 мм, шпиндель 80-1260 об/мин, стол 800х240 мм, мощность 1,5 кВт]

  Доставка: 45 днейПроизводитель: StalexСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Фрезерно-сверлильный станок Stalex ZX50C

  [Диаметр сверления 50 мм, шпиндель 115 – 1750 об/мин, стол 800х240 мм, мощность 0,85/1,5 кВт]

  Доставка: 45 днейПроизводитель: StalexСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Сверлильно-фрезерный станок XZ5150

  [ Макс Ø верт. фрезерования. 50 мм, стол 1220х360, 2.4 кВт]

  Доставка: 60 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Универсально фрезерно-сверлильный станок XZX6350C

  [ Макс Ø верт. фрезерования.50 мм, стол 1120×280, 0,85/1,5 кВт]

  Доставка: 60 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станки настольные сверлильно-фрезерные моделей СФ16-02, СФ16-05

  [Ø сверл. 16 мм, стол 630х250, 1,5 (1,1) * кВт]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станок сверлильно-фрезерный ГС520

  [макс Ø сверления 40 мм, кВт 0,75]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

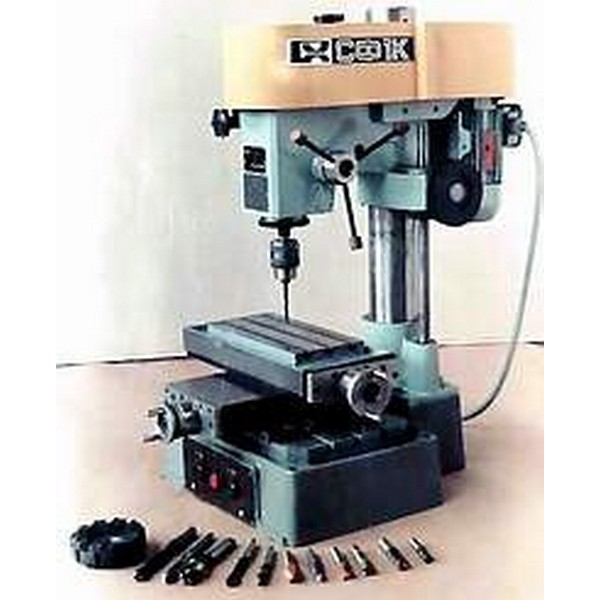

• Станок настольный сверлильно-фрезерный СФ-1

  [Ø сверл. 23 мм, стол 450х180, 1,5кВт]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Станки универсальные сверлильно-фрезерные моделей СФ32Б и СФ32Б с УЦИ

  [Ø сверл. 31 мм, нарезаемая резьба М5-М22 стол 630х250, 1,5кВт]

  Доставка: 30 днейПроизводитель: Страна: РоссияГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Сверлильно-фрезерный станок DMF 55

  [Ø сверл. 50мм, Размер стола 240×1000 Мощность двигателя 2,2]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Сверлильно-фрезерный станок BF 20 Vario

  [ Макс Ø сверления 20мм, торцевой фрезы 63 мм. ] Размер стола 500×180]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Сверлильно-фрезерные станки XZ7550C,XZ50C

  [ Макс Ø 20, стол 500×180, мощность 0,85]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-45PFD Фрезерный станок с редуктором

  [Макс Ø сверления 32 мм / М20, стол 825 х 240 мм, мощность 2,1 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-45PFDV Настольный фрезерно-сверлильный станок

  [Макс Ø сверления 32 мм / М20, стол 825 х 240 мм, мощность 2,1 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Cверлильно-фрезерный станок XZ6326

  [ Макс Ø 40 мм, стол 1120х260 , 2,2 кВт]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-18PF Фрезерно-сверлильный станок

  [Макс Ø сверления 30 мм / М12, стол 805 х 240 мм, мощность 2,6 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-1 Фрезерно-сверлильный станок

  [Макс Ø сверления 10 мм / М6, стол 240 х 145 мм, мощность 0,25 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-1L Фрезерно-сверлильный станок

  [Макс Ø сверления 13 мм / М8, стол 460 х 145 мм, мощность 0,35 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-X1 Фрезерно-сверлильный станок

  [Макс Ø сверления 13 мм / М6, стол 385 х 100 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-18 Фрезерно-сверлильный станок

  [Макс Ø сверления 30 мм / М12, стол 805 х 240 мм, мощность 2,6 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-15 Фрезерно-сверлильный станок

  [Макс Ø сверления 25 мм, стол 585 х 190 мм, мощность 1,3 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JUM-X2 Настольный универсально-фрезерный станок

  [Макс Ø сверления 16 мм, стол 460 х 120 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-3T Фрезерно-сверлильный станок

  [Макс Ø сверления 20 мм / М10, стол 700 х 160 мм, мощность 1,3 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-2 Фрезерно-сверлильный станок

  [Макс Ø сверления 13 мм / М8, стол 500 х 130 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-X2S Фрезерно-сверлильный станок

  [Макс Ø сверления 20 мм / М12, стол 595 х 140 мм, мощность 1 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-2S Фрезерно-сверлильный станок

  [Макс Ø сверления 20 мм, стол 595 х 140 мм, мощность 1 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-20LA DRO Настольный фрезерно-сверлильный станок

  [Макс Ø сверления 20 мм, стол 700 х 180 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-20LA Настольный фрезерно-сверлильный станок

  [Макс Ø сверления 20 мм, стол 700 х 180 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-45PF Фрезерный станок с редуктором

  [Макс Ø сверления 32 мм / М20, стол 825 х 240 мм, мощность 2,1 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• JMD-16A Настольный фрезерно-сверлильный станок

  [Макс Ø сверления 16 мм, стол 400 х 120 мм, мощность 0,75 кВт]

  Доставка: 45 днейПроизводитель: JETСтрана: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

• Универсально фрезерно-сверлильный станок XZ7550CW

  [ Макс Ø 50 мм, стол 800×240, 2,2 кВт]

  Доставка: 45 днейПроизводитель: Страна: КитайГарантия: 12 месяцевЦена: по запросу

  Уточнить цену ПодробнееСравнить

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

Показ всех — 32 результатов

Станки сверлильно-фрезерные настольные в Санкт-Петербурге: 44-товара: бесплатная доставка, скидка-41% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

ПромышленностьСтанки и оборудование металлообрабатывающиеСтанки сверлильные и расточныеСтанки сверлильно-фрезерные настольные

304 660

Станок настольный сверлильно-фрезерный НСФ-23 Перемещение шпинделя, мм: 90, Расст. от торца шпинд.до

В МАГАЗИНЕще цены и похожие товары

2 114

2582

Мини-прецизионный многофункциональный фрезерный станок Настольный сверлильный Тип: Коронка

ПОДРОБНЕЕЕще цены и похожие товары

117 480

Настольный фрезерно-сверлильный станок Stalex SBM-16 Vario Угол наклона: ±90, Размер рабочего

ПОДРОБНЕЕЕще цены и похожие товары

211 200

Настольный фрезерно-сверлильный станок Stalex SBM-30 Vario Угол наклона: ±90, Размер рабочего

ПОДРОБНЕЕЕще цены и похожие товары

410 000

Фрезерно-сверлильный настольный станок с редуктором JET JMD-45PFD Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

202 134

Станок настольный сверлильно-фрезерный мод. WMD30V

ПОДРОБНЕЕЕще цены и похожие товары

Мини станок сверлильный, 150 Вт, 10 000 об/мин. , до 6,5 мм 180 Вт, 10000 об/мин., до 4 мм.

ПОДРОБНЕЕЕще цены и похожие товары

сверлильный станок Миниатюрный Прецизионный Многофункциональный фрезерный станок, Настольный сверлильный станок с зажимами, Рабочий стол X, регулировка по оси Y, Настольный стенд с координатами

ПОДРОБНЕЕЕще цены и похожие товары

24 940

Электрические станки Proxxon 27050, Станок микрофрезерный ( сверлильный) настольный MP400 220 – 240 в, 100 Вт, 25000/минуту

ПОДРОБНЕЕЕще цены и похожие товары

225 984

Сверлильно-фрезерный станок METALMASTER MF-32V Производитель: Metal Master

ПОДРОБНЕЕЕще цены и похожие товары

131 934

Сверлильно-фрезерный станок METALMASTER MF-20 Производитель: Metal Master

ПОДРОБНЕЕЕще цены и похожие товары

210 000

Фрезерный настольный станок JET JMD-18 Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

117 480

Настольный фрезерно-сверлильный станок Stalex SBM-16 BF16 Vario Производитель: STALEX

ПОДРОБНЕЕЕще цены и похожие товары

161 517

179464

Zq сверлильный и фрезерный станок Ctv21 бесшумный бытовой миниатюрный сверлильный и фрезерный станок маленький Настольный сверлильный миниатюрный

ПОДРОБНЕЕЕще цены и похожие товары

2 856

4284

Мини-прецизионный многофункциональный фрезерный станок Настольный сверлильный

ПОДРОБНЕЕЕще цены и похожие товары

Сверлильный станок, мини-фрезерный станок, настольный бытовой многофункциональный промышленный класс 480 Вт + Плоский зажимной штамповочный станок

ПОДРОБНЕЕЕще цены и похожие товары

BG-5156E 710 Вт мини точный Настольный сверлильный станок с переменной скоростью электрический фрезерный станок DIY металлические настольные сверлильные прессы 220 В

ПОДРОБНЕЕЕще цены и похожие товары

Сверлильный станок, мини-фрезерный станок, настольный бытовой многофункциональный промышленный Пробивной станок 710 Вт

ПОДРОБНЕЕЕще цены и похожие товары

264 537

Настольный сверлильно-фрезерный станок Triod MMT-45 Напряжение питания: 380, Потребляемая мощность:

ПОДРОБНЕЕЕще цены и похожие товары

145 495

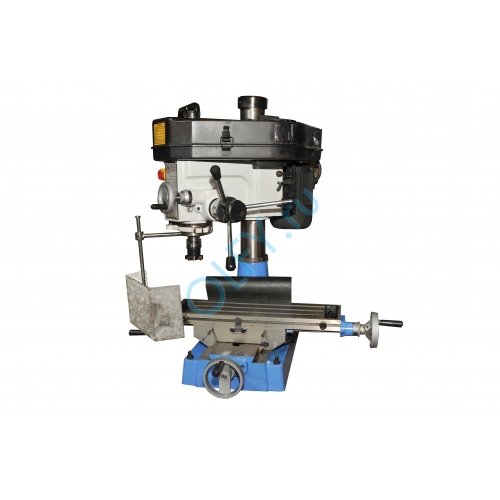

Настольный сверлильно-фрезерный станок Triod MMT-25 Напряжение питания: 380, Потребляемая мощность:

ПОДРОБНЕЕЕще цены и похожие товары

329 161

Станок настольный сверлильно-фрезерный мод. WMD45A

ПОДРОБНЕЕЕще цены и похожие товары

274 194

ПКФ станкоград НСФ-23 Станок настольный сверлильно-фрезерный (аналог СФ-1, СФ16.02)

ПОДРОБНЕЕЕще цены и похожие товары

299 970

Сверлильно-фрезерный станок METALMASTER MF-45A Производитель: Metal Master

ПОДРОБНЕЕЕще цены и похожие товары

244 800

Настольный сверлильно-фрезерный станок Weiss E2

ПОДРОБНЕЕЕще цены и похожие товары

161 324

Настольный сверлильно-фрезерный станок METAL MASTER MMD – 20LV MG Производитель: Metal Master

ПОДРОБНЕЕЕще цены и похожие товары

124 146

Настольный сверлильно-фрезерный станок JMD-20LA DRO

ПОДРОБНЕЕЕще цены и похожие товары

376 789

Беларусь ВСМ-029 Станок настольный сверлильно-фрезерный

ПОДРОБНЕЕЕще цены и похожие товары

125 580

Настольный сверлильно-фрезерный станок WMD20V

ПОДРОБНЕЕЕще цены и похожие товары

132 999

Настольный сверлильно-фрезерный станок WMD25V

ПОДРОБНЕЕЕще цены и похожие товары

377 542

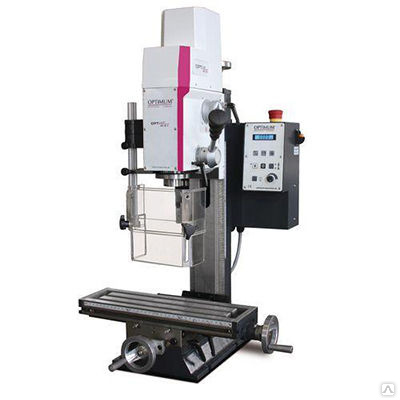

Сверлильно-фрезерный станок Optimum OPTImill MH 22V

ПОДРОБНЕЕЕще цены и похожие товары

124 146

Настольный сверлильно-фрезерный станок JMD-20LA

ПОДРОБНЕЕЕще цены и похожие товары

1 992

3410

Мини-прецизионный многофункциональный фрезерный станок Настольный сверлильный

ПОДРОБНЕЕЕще цены и похожие товары

Многофункциональный мини-прецизионный фрезерный станок для деревообработки, Настольный сверлильный станок, рабочий стол, Размер 310*90 мм

ПОДРОБНЕЕЕще цены и похожие товары

50 388

Настольный сверлильно-фрезерный станок Triod MMS-20E Напряжение питания: 220, Потребляемая

ПОДРОБНЕЕЕще цены и похожие товары

2 026

3402

Мини-прецизионный многофункциональный фрезерный станок Настольный сверлильный

ПОДРОБНЕЕЕще цены и похожие товары

490 000

Настольный фрезерно-сверлильный станок JMD-45PFDV Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

390 000

Фрезерно-сверлильный настольный станок JET JMD-45PF с редуктором Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

277 459

Станок настольный сверлильно-фрезерный модели СФ-1 (диаметр 23 мм) Максимальный диаметр сверла:

ПОДРОБНЕЕЕще цены и похожие товары

148 060

Настольный сверлильно-фрезерный станок METAL MASTER MMH-28V Производитель: Metal Master

ПОДРОБНЕЕЕще цены и похожие товары

4 512

6446

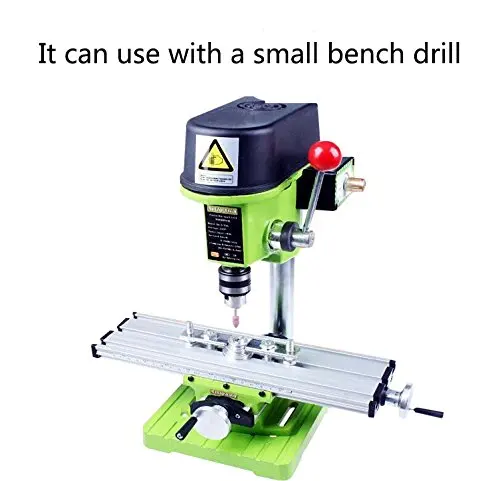

Микро-Настольный сверлильный и фрезерный станок, поперечный стол для сверления и фрезерования, стол для крестового скольжения

ПОДРОБНЕЕЕще цены и похожие товары

107 811

Настольный сверлильно-фрезерный станок JMD-16A

ПОДРОБНЕЕЕще цены и похожие товары

Фрезерно-сверлильные станки по металлу в Украине.

Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

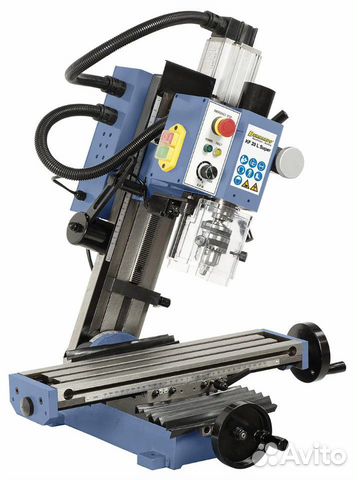

KF 25D Vario настольный сверлильно фрезерный станок по металлу Bernardo, Австрия

Под заказ

Доставка по Украине

92 851 грн

Купить

Станмастер

BF 30 Super сверлильно фрезерный станок по металлу ВАРИО с приводом и 3-х осевым УЦИ Bernardo

Под заказ

Доставка по Украине

197 683 грн

Купить

Станмастер

FM 45 HSV СВЕРЛИЛЬНО ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo

Под заказ

Доставка по Украине

173 845 грн

Купить

Станмастер

Настольный сверлильно-фрезерный станок по металлу 9craft DM16BL 550W

На складе

Доставка по Украине

39 960 грн

Купить

9craft

Jet JMD-1 Фрезерно-сверлильный станок

На складе в г. Киев

Доставка по Украине

34 704 грн

Купить

Инструменты Садовая и Строительная техника Станки Пневмооборудование Лестницы Запчасти

Настольный сверлильно-фрезерный станок по металлу OPTImill MB 4P

Под заказ

Доставка по Украине

205 935 грн

Купить

Станмастер

Сверлильно-фрезерный станок по металлу FDB Maschinen DM45LW

Доставка по Украине

142 000 грн

Купить

Станмастер

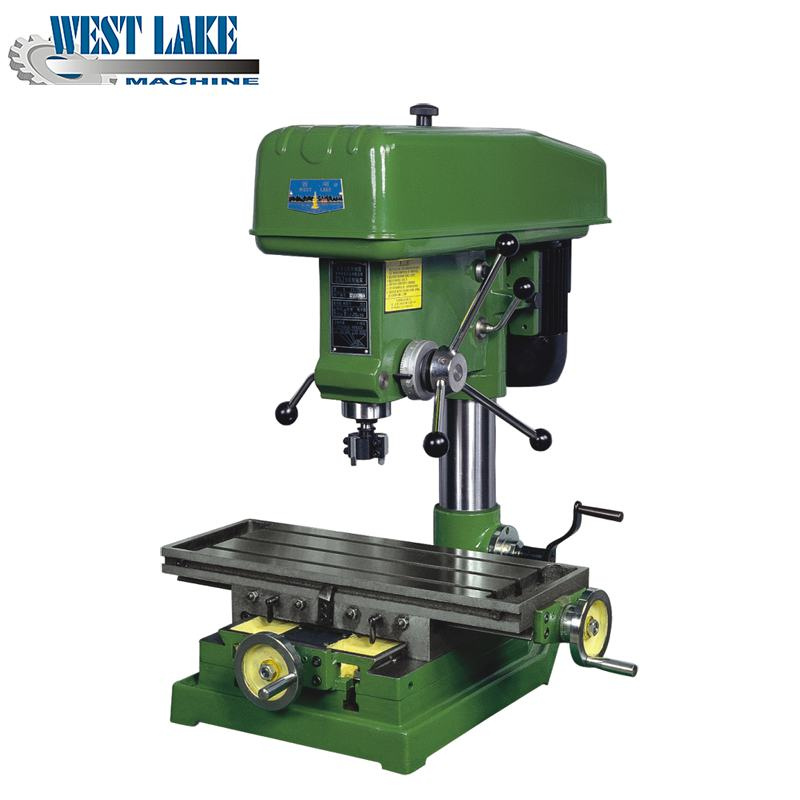

Фрезерно-сверлильный станок по металлу ZX7016

Доставка из г. Киев

35 000 грн

Купить

SLAVLES

Сверлильно-фрезерный станок по металлу ZX7016

Доставка из г. Киев

35 000 грн

Купить

SLAVLES

Настольный сверлильно-фрезерный станок 9craft DM25L 750W

На складе в г. Днепр

Доставка по Украине

64 000 грн

Купить

9craft

FM 45 HSV СВЕРЛИЛЬНО ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo

Под заказ

Доставка по Украине

167 367 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Сверлильный станок по металлу Optimum OPTIdrill B13 basic (0.3 кВт)

На складе

Доставка по Украине

4 963 грн

Купить

Магазин Roco

Сверлильно-фрезерный станок FDB Maschinen BF20 Vario

Доставка из г. Киев

73 000 грн

Купить

Магазин инструмента Лес и Сад

Сверлильно-фрезерный станок FDB Maschinen BF20 Vario

Доставка по Украине

73 000 грн

Купить

Станкоінструмент

Сверлильно-фрезерный станок FDB Maschinen DM45

Доставка по Украине

125 000 грн

Купить

Станкоінструмент

Смотрите также

Сверлильно-фрезерный станок FDB Maschinen BF16-18 с ременным приводом шпинделя

Доставка по Украине

65 000 грн

Купить

Станкоінструмент

Сверлильно-фрезерный станок FDB Maschinen BF16-25 с ременным приводом шпинделя

Доставка по Украине

79 900 грн

Купить

Станкоінструмент

Сверлильно-фрезерный станок FDB Maschinen BF 20-32 с ременным приводом шпинделя

Доставка по Украине

109 000 грн

Купить

Станкоінструмент

Фрезерно-сверлильный станок JET JMD-1

Доставка по Украине

34 703. 60 грн

Купить

Часное предприятие Фиал

Фрезерно-сверлильный станок JET JMD-18

Доставка по Украине

177 540.55 грн

Купить

Часное предприятие Фиал

Фрезерно-сверлильный станок JET JMD-18PF

Доставка по Украине

149 821.55 грн

Купить

Часное предприятие Фиал

Настольный сверлильно-фрезерный станок по металлу 9craft BT16L 550W

Доставка по Украине

39 960 грн

Купить

Станмастер

Сверлильный станок по металлу Optimum OPTIdrill RB 6T (0.75 кВт)

На складе

Доставка по Украине

16 388 грн

Купить

Магазин Roco

Сверлильный станок по металлу Optimum OPTIdrill D 17Pro (0.5 кВт)

На складе

Доставка по Украине

13 944 грн

Купить

Магазин Roco

Сверлильный станок по металлу Optimum OPTIdrill B 16 basic (0.45 кВт)

На складе

Доставка по Украине

11 721 грн

Купить

Магазин Roco

Сверлильный станок по металлу Optimum OPTIdrill B 23 PRO (0. 75 кВт)

На складе

Доставка по Украине

18 998 грн

Купить

Магазин Roco

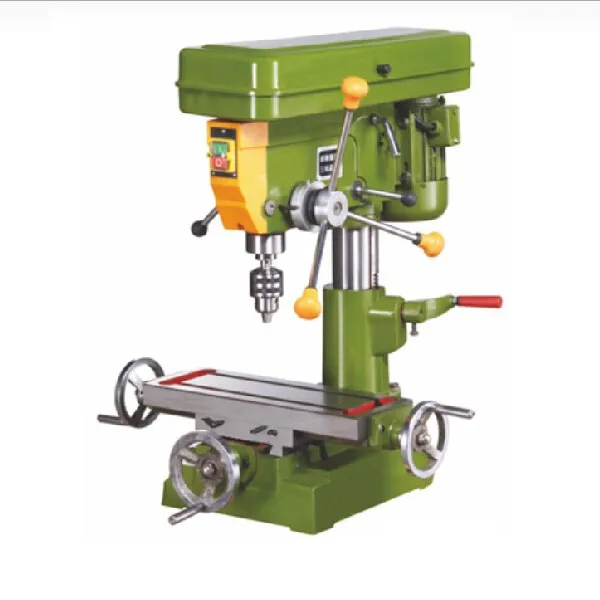

Сверлильно-фрезерный станок ZX7016

Доставка из г. Киев

35 000 грн

Купить

SLAVLES

Настольный сверлильно-фрезерный станок по металлу 9craft BT16S 550W

Доставка по Украине

39 960 грн

Купить

Станмастер

Сверлильно-фрезерный станок FDB BF16/18 (ремень)

Доставка по Украине

65 000 грн

Купить

Интернет-магазин “COOL-TOOL”

Лучших сверлильных станков с ЧПУ [2022]

ЧПУ расшифровывается как «Числовое компьютерное управление», а сверлильные станки с ЧПУ используются для создания резьбовых или плоских отверстий в заготовках.

Эти машины доступны в различных конфигурациях, таких как настольные, настольные и промышленные модели. Промышленные сверла с ЧПУ гораздо более совершенны и обладают более широкими возможностями.

В этой статье обсуждаются лучшие сверлильные станки с ЧПУ, рассматриваются их функции, возможности, поддержка и т. д.

В конце я также расскажу, как превратить ручные сверлильные станки в сверла с ЧПУ, управляемые компьютером.

Что в этой статье?

• Что такое сверление с ЧПУ?
• Лучшие сверлильные станки с ЧПУ
• Преобразование ручных сверлильных станков в сверла с ЧПУ
• Часто задаваемые вопросы

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое сверление с ЧПУ?

Иллюстрация сверления с ЧПУ

Сверление с ЧПУ — это автоматизированная высокоточная операция сверления, выполняемая сверлильными станками с компьютерным управлением. В этих станках используется механический вращающийся инструмент для выполнения радиальных отверстий в заготовке. Скорость врезания, глубина резания, скорость подачи, скорость вращения шпинделя, диаметр инструмента и т. д. являются одними из основных параметров сверления с ЧПУ.

С помощью этого станка с ЧПУ вы можете обрабатывать материалы с гораздо большей скоростью, чем при ручном сверлении.

Кроме того, в современных сверлильных станках с ЧПУ используются интеллектуальные технологии замены и позиционирования инструмента, которые еще больше повышают их производительность.

Нарезание резьбы — важный аспект сверления с ЧПУ. Резьбовые операции выполняются для выполнения резьбовых отверстий в заготовке.

Как правило, в сверлах с ЧПУ инструмент вращается с высокой частотой вращения и перемещается по оси Z, а станина перемещается по осям XY.

Лучшие сверлильные станки с ЧПУ

Сверлильные станки с ЧПУ доступны в различных размерах и с различными материалами. В этой статье рассматриваются пять лучших сверлильных станков с ЧПУ на основе их характеристик и возможностей.

	CNC Drilling Machines	Type	Work Area	Price
1	Accu-Pro VMC	Desktop	12. 80″ x 11.00″ x 9.25″	Check
2	Tormach 770M	Benchtop/Tabletop	14 “x 7,5” x 13,25 “	Проверка
3	HASS DT-
3	.0061	Проверка
4	KVR VMC Series	Промышленность	39,4 ”x 19,7” x 20,5 ”	Check
5	0. ” x 2,16″	Проверить

Лучшие сверлильные станки с ЧПУ

1. Accu-Pro VMC – лучшая настольная сверлильная машина с ЧПУ для любителей

Sherline Accu-Pro VMC (Источник: Sherline)

Параметры	0049	Accu-Pro VMC
Footprint	25. 25″ x 26″ x 29.375″
Work Area	12.80″ x 11.00″ x 9.25″
Spindle Speed ​​Range	70 – 2800 об / мин
MAX крутящий момент	283 унции в
Автоматический инструмент Changer	NO
DRASNACMSION	СВЯЗИ
	.0061	Один год

Обзор Accu-Pro VMC от Sherline

Вертикальный обрабатывающий центр Accu-Pro (VMC) — настольный вертикально-сверлильный станок из 18-дюймовой серии NexGen 5800 компании Sherline. 25,25″ x 26″ x 29,375″ и рабочая зона 12,80″ x 11,00″ x 9,25″. Максимальное расстояние от рабочего стола до шпинделя составляет 12,875″.

Accu-Pro поставляется с инструментальной пластиной 7 x 13 дюймов с тремя Т-образными пазами и крепежными отверстиями.

В нем используется шарико-винтовая передача с линейным допуском 0,002 дюйма. Шаговые двигатели NEMA 23 с замкнутым контуром приводят в движение шарико-винтовые пары.

Шаговые двигатели с обратной связью получают данные обратной связи и исправляют такие ошибки, как оплошности или остановы.

Шпиндель Accu-Pro имеет диапазон скоростей от 70 до 2800 об/мин.

Шпиндель соединяется с передней бабкой с помощью приводного ремня. Sherline предлагает два варианта передней бабки: стандартный конус Морзе и цанговую переднюю бабку ER-16.

Требуется регулярно смазывать и обслуживать его движущиеся части, чтобы поддерживать его в рабочем состоянии.

Сенсорный контроллер Accu-Pro MASSO G3 может работать независимо, без подключения к компьютеру.

К сенсорному контроллеру можно подключить флешку с загруженным G-кодом. Затем файлы можно перемещать с помощью контроллера MASSO.

Sherline предлагает Accu-Pro с опцией программного обеспечения для 3 и 4 осей. Если для вашего приложения требуется вращательная операция, вы можете выбрать 4-осевую версию.

Accu-Pro поставляется в полусобранном виде для удобства транспортировки. Sherline предоставляет подробную инструкцию по сборке, и вы сможете собрать ее примерно за 2-3 часа.

Sherline предоставляет годовую гарантию на Accu-Pro VMC. Вы можете связаться с ними по телефону, заполнить контактную форму на их веб-сайте или посетить их завод в Калифорнии, США.

Check Price on Sherline

2. Tormach 770M – Best CNC Drill for Small Businesses

Tormach 770M Entry Package (Source: Tormach) Обзор Torma
9

2 770M от Tormach — это 3-осевой фрезерный станок с ЧПУ, способный сверлить и нарезать резьбу на различных материалах.

Вы можете модернизировать его до 4 осей с помощью дополнительного поворотного приспособления. Вы также можете модернизировать 770M до 700M+, добавив серводвигатели.

Благодаря обновлению сервопривода вы почувствуете более высокие скорости обработки.

770M доступен в четырех пакетах: Entry, Starter, Standard и Premium.

Parameters	Tormach 770M
Footprint	56″ × 48,5 x 88 дюймов
Work Area	14″ x 7.5″ x 13.25″
Spindle Speed ​​	10,000 RPM
Maximum Feed rate	110 ipm
Threading and Tapping	Yes
Устройство автоматической смены инструмента	Да
Трансмиссия	ШВП
Гарантия	Один год

Характеристики	Вход	Стартер	Standard	Premium
770M Mill	✓	✓	✓	✓
770M Stand		✓	✓	✓
Chip Tray		✓	✓	✓
Backsplash Kit		✓	✓	✓
Lifting Bar Kit		✓	✓	✓
Enclosure Kit			✓	✓
LCD Monitor		✓	✓	✓
Coolant Kit				✓

Быстрое сравнение различных комплектов Tromach 770M

770M имеет площадь основания 56 дюймов × 48,5 дюймов x 88 дюймов и рабочую зону 14 дюймов x 7,5 дюймов x 13,25 дюймов.

Шпиндель станка 770M оснащен двигателем мощностью 1,5 л.с., который может развивать максимальную скорость 10 000 об/мин. Для привода шпинделя используется поликлиновой ремень.

Для передачи по всем трем осям в 770M используются шариковинтовые передачи, которые обеспечивают более высокую точность, чем другие приводные механизмы.

По оси Z обеспечивает максимальную скорость погружения 110 дюймов в минуту. Для осей XY максимальная скорость подачи составляет 135 дюймов в минуту.

Используя Tormach 770M, вы можете выполнять операции по нарезанию резьбы или нарезанию резьбы с помощью специальных инструментов.

Программа управления ЧПУ PathPilot также поставляется со станком. Это позволяет создавать конструкции и необходимые для них траектории без какого-либо специального программного обеспечения CAD/CAM.

Tormach поставляет 770M в отдельных ящиках, и вам нужно его собрать. Так же есть услуга сборки, но за дополнительную плату.

770M поставляется со стандартной годовой гарантией. Вы даже можете продлить гарантию еще на один год, чтобы получить полную двухлетнюю гарантию на 770M.

Вы можете связаться с Tormach через их веб-сайт, электронную почту или телефон.

Узнать цену на Tormach

3. HAAS DT-1 — лучшая промышленная дрель с ЧПУ

HAAS DT-1 (Источник: Hass Automation Inc.)6″ x 16006 “6.6.6.6.6.6.6.6.

Параметры	DT-1
Footprint	91 “x 97” X 102 “
Рабочая область		”	“	”	“	”	“	”	“	”	“	”	“	”	“	”	“.	10,000 RPM
Maximum Feed Rate	590 ipm
Threading and Tapping	Yes
Automatic Tool Changer	Yes
Transmission	Шарико-винтовая передача
Гарантия	Один год

Обзор DT-1 от Hass

DT-1 от Hass — лучший промышленный сверлильный станок с ЧПУ в этом списке.

Габаритные размеры 91″ x 97″ x 102″ и рабочая зона 20″ x 16″ x 15,5″.

DT-1 по умолчанию имеет 3-осевую конфигурацию, но вы можете обновить ее до 4- или 5-осевой конфигурации.

Доступно множество вариантов обновления, в том числе пакет для подключения автоматизированного робота.

Upgrades	Hass DT-1
Spindles	12,000 RPM Spindle 15,000 RPM Spindle 20,000 RPMSpindle
Probing	Wireless probing system
Z-axis	4-дюймовый комплект расширения оси Z
Управление стружкой и подачей СОЖ	Автоматический воздушный пистолет Продувка сквозным инструментом Возможность подачи СОЖ через инструмент Вытяжная система корпуса Auxilary coolant filter Programmable coolant nozzle
Hass Control	32/64 GB expanded memory WiFi Support Third-party rotary High-speed machining Control cabinet cooler
Fixturing	Clamping kit
Гарантия	Продление гарантии на один год

Некоторые варианты модернизации доступны для Hass DT-1 инструменты вручную.

Включая инструмент, установленный на шпинделе, устройство автоматической смены инструмента может вместить 21 инструмент.

DT-1 может выполнять операции по нарезанию резьбы и нарезанию резьбы. Он может нарезать резьбу со скоростью 5000 об/мин, что позволяет легко изготавливать такие изделия, как крепежные пластины.

Его шпиндель приводится в действие двигателем мощностью 15 л.с., который может работать со скоростью 10 000 об/мин. Также доступны варианты на 12 000 об/мин, 15 000 об/мин и 20 000 об/мин.

В шпинделе DT-1 используется метчик BT30 для крепления режущих инструментов.

Hass DT-1 приводится в движение с помощью шариковинтовых передач по всем трем осям и имеет высокую скорость 2400 дюймов в минуту. Максимально возможная скорость резки на DT-1 составляет 1200 дюймов в минуту.

ДТ-1 необходимо закрепить на земле во время работы. В противном случае возникнет повышенная вибрация, которая может даже привести к нежелательному движению станка на высоких оборотах шпинделя.

Он имеет сенсорный экран управления, который можно использовать для взаимодействия с машиной.

ЧПУ Hass предлагает один год гарантии на DT-1, но вы можете увеличить ее до двух лет с их дополнительным продлением гарантии на один год.

Вы можете связаться с Hass по телефону, электронной почте, каналам социальных сетей или на их веб-сайте.

Check Price on Hass CNC

4. KVR VMC Series

KVR Linear Way VMC Series (Source: Kent CNC)

Parameters	KVR VMC Series
Footprint	Up to 100″ x 90″ x 98,4″
Рабочая зона	До 39,4” x 19,7” x 20,5”
Скорость вращения шпинделя	До 20 000 об/мин
Maximum Feed Rate	590 ipm
Threading and Tapping	Yes
Automatic Tool Changer	Yes
Transmission	Ball Screw Driven
Warranty	One Year

Обзор серии KVR VMC от Kent CNC

Серия KVR VMC представляет собой группу из трех промышленных вертикальных обрабатывающих центров/сверл с линейным ходом от Kent CNC.

Машины этой серии: KVR-2418/A, KVR-3618/A и KVR-4020/A. Вы можете выбрать либо 3-осевой, либо 4-осевой совместимый станок.

These models vary in terms of their footprint, work area, spindle speed, etc.

Parameters	KVR-2418/A	KVR-3618/A	KVR-4020/A
Площадь основания	95,3″ x 89″ x 94,5″	95,3″ x 89″ x 94,5″	100 “x 90” x 98,4 “
Рабочая зона	24″ x 18,1 “x 40”	36 “x 18,1” X 19,7 “	40″ X 19.7 “x 20.5”	40 “x 19.7” x 20.5 “		40″ x 19.7 “x 20,5” 69	40 “x 19. 7″ x 20.5 “9.7”	40 “x 19.7” x 20.	Max Tool Diameter	3″	3″	3″
Spindle Speed ​​	10K RPM (12K and 15K optional)	10K RPM (12K and 15K optional)	10 тыс. об/мин (12 тыс. и 15 тыс. опционально)
Мотор шпинделя	10 или 15 л.с.	10 или 15 л.с.	10 или 15 л. Скорость передачи	1417 дюймов/мин	1417 дюймов/мин	1417 дюймов/мин

Быстрое сравнение различных сеялок серии Kent KVR

Максимальная рабочая мощность серии KVR 390,4″ x 19,7″ x 20,5″. По умолчанию они оснащены двигателем мощностью 15 л.с., который может развивать максимальную скорость 10 000 об/мин.

Вы также можете выбрать версии на 12 000, 15 000 или 20 000 об/мин. (X, Y и Z) KVR имеет шарико-винтовую передачу и использует роликовые линейные направляющие для передачи. 2,4 л.с., а ось Z приводится в движение двигателем мощностью 4 л.с., обеспечивающим более высокое ускорение.

Максимально возможная скорость подачи на KVR составляет 590 дюймов в минуту, и с правильным инструментом он может сверлить большинство твердых металлов.

Он также имеет устройство автоматической смены инструмента и подачу СОЖ под высоким давлением 1000 psi через шпиндель.

Для уменьшения теплового расширения и его влияния на механическую обработку компания Kent предлагает охладитель, который охлаждает шпиндель и основание его двигателя.

KVR использует систему ЧПУ Fanuc, чтобы помочь вам контролировать работу станка.

Kent предоставляет один год гарантии на свои станки с ЧПУ, и вы можете связаться с ними по электронной почте, по телефону или посетив их офис в Калифорнии, США.

Check Price on Kent CNC

5. Style CNC S7-2412S – Best Industrial CNC Drill for Woodworking

S7-2412S (Source: Style CNC)

Parameters	S7-2412S
Work Area	94.4″ x 47.24″ x 2.16″
Spindle Speed ​​	24,000 RPM
Threading and Tapping	No
Transmission	Ball Screw Driven
Automatic Tool Changer	No
Warranty	24 months (Two Years)

An overview of S7-2412S from Style CNC

S7-2412S from Style CNC is a six-sided CNC drilling машина. Лучше всего подходит для обработки деревянных панелей.

Он может работать со всеми шестью сторонами заготовки, поскольку он автоматически перемещает и выравнивает заготовку.

Помимо дерева, S7-2412S также может работать с органическим стеклом, пластиком, акрилом, ПВХ, плотными плитами, искусственным камнем и металлическими листами из меди и алюминия.

Он может вмещать панели размером 94,4″ x 47,24″ (Д x Ш) и максимальной толщиной 2,16″. Минимальный требуемый размер заготовки составляет 2,36″ x 0,39″

S7-2412S использует различные сверлить горизонтальные и вертикальные отверстия на заготовке.Он также имеет пазовую пилу, работающую на скорости 5000 об/мин

Шпиндель оснащен двигателем мощностью 6 л.с. с максимальной скоростью 24 000 об/мин. листовые материалы, но не имеет возможности выполнять операции по нарезанию резьбы и нарезанию резьбы.0003

Для трансмиссии S7-2412S использует шариковинтовые передачи на всех трех осях. Максимальная скорость, достижимая по оси X, составляет 1574,8 дюйма в минуту, а по оси Y — 2362,2 дюйма в минуту.

Style CNC предоставляет 24-месячную (два года) гарантию на сверло S7-2412S с ЧПУ. Кроме того, вы получите бесплатное обучение работе с машиной и ее обслуживанию.

Вы можете связаться со Style CNC по телефону, скайпу и электронной почте. Они обеспечивают хорошую послепродажную поддержку своим клиентам.

Проверить цену на Style CNC

Преобразование ручных сверлильных станков в сверла с ЧПУ

Интеграция ручной дрели с компьютерной системой

Модернизация ручной дрели может быть более дешевой альтернативой покупке новой дрели с ЧПУ.

Различные производители предлагают комплекты модернизации ЧПУ для сверл всех размеров.

Тем не менее, рекомендуется в первую очередь уточнить у производителя вашей дрели наличие официального комплекта модернизации. Это сэкономит время и устранит риск проблем с совместимостью.

Эксперименты по превращению ручной дрели в дрель с ЧПУ с использованием нестандартных деталей могут привести к повреждению станка, поэтому рекомендуется выполнять их только под руководством специалиста.

Сверла с ЧПУ — это ручные сверла, поддерживающие интеграцию с ЧПУ. Эти тренировки управляются вручную по умолчанию, но их можно легко модернизировать до компьютерных учений.

Вы можете легко преобразовать ручные дрели с ЧПУ в сверлильные станки с ЧПУ, дооснастив их такими компонентами, как шаговые двигатели, контроллеры, ограничители и т. д.

Часто задаваемые вопросы

В чем разница между фрезерованием с ЧПУ и сверлением с ЧПУ?

Разница между фрезерованием с ЧПУ и сверлением с ЧПУ заключается в том, что сверление с ЧПУ создает вертикальную силу резания на поверхности материала за счет погружения инструмента. При фрезеровании с ЧПУ вертикальная и горизонтальная резка происходит одновременно. Как правило, и фрезерные станки с ЧПУ, и сверла с ЧПУ управляются компьютером.

Можно ли использовать фрезерный станок с ЧПУ для сверления?

Да, фрезерный станок с ЧПУ также можно использовать для сверления. Качество сверления будет зависеть от жесткости станка, скорости вращения шпинделя, диаметра инструмента, скорости врезания и т. д.

Какая система ЧПУ используется для сверления?

Для сверления в системе ЧПУ обычно используются сверлильные станки с ЧПУ или вертикальные обрабатывающие центры (VMC).

Китайский производитель токарных станков с ЧПУ, токарный станок с зазором, поставщик револьверных фрезерных станков

Горячие продукты

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Новое поступление

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Спотовые товары

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){ }}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Токарный станок с ЧПУ , Токарный станок с зазором , Револьверный фрезерный станок , Фрезерно-сверлильный станок , . ..
	Количество работников:	7
	Год основания:	2016-07-06
	Сертификация системы менеджмента:	ИСО 9001, ИСО 20000, КК 080000
	Среднее время выполнения:	Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц

Информация отмечена проверяется СГС

Профиль компании

Tengzhou Hoton Machinery Co. , Ltd была основана в 2006 году и является профессиональным производителем машин в Китае. Рабочих 480 человек, из них 60 инженеров. Он имеет площадь 46 000 квадратных метров, общие активы 30 000 000. Он имеет магазин 350 оборудования и хорошие возможности проектирования и производства продукции. Имеет разрешение на экспортное качество от 2007 г. и право на экспорт, выданное Государственным комитетом по внешнеэкономической торговле в 2008 г.

Ведущие продукты: серия станков с ЧПУ “Hoton” …

Посмотреть все

Вертикальный обрабатывающий центр

5 шт.

Вертикальный обрабатывающий центр

Вертикальный обрабатывающий центр

Вертикальный станочный центр

Вертикальный обрабатывающий центр

Горизонтальный обрабатывающий центр

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-н Карлос Чен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Новый профессиональный настольный фрезерный станок с ЧПУ 4060

от www.wideimagesolutions.com

Сэкономьте $550.00 Сэкономьте $550.00

Исходная цена 3199,99 долл. США

Первоначальная цена 3199,99 долларов США – Первоначальная цена 3199,99 долл. США

Первоначальная цена $3 199,99

Текущая цена 2649,99 долл. США

2649,99 долл. США – $2 649,99

Текущая цена 2649,99 долларов США

| /

Поделись этим:

Доступно финансирование бизнеса

Модель	CNCR-RS4060
Направляющая X, Y, Z	ШВП качения
X, Y, Z рабочая область	400 x 600 x 55 мм (15,7″ x 23,6″ x 2,2″)
Максимальная высота подачи	90 мм
Тип привода	Шаговый двигатель
Шпиндель	800 Вт, высокая скорость (воздушное охлаждение)
Максимальная скорость	4000 мм/мин
Разрешение	≦0,05 мм
Повторяемость	≦0,05 мм
Интерфейс	Рукоятка DSP
Код команды	HPGL, G-код
Шпиндельные инструменты	ф3. 175, ф6
Мощность	AC220В±10%/50~60Гц

Применение

Машина может наносить различные материалы, такие как ПВХ, акрил, дерево, печатные платы и даже некоторые мягкие металлы, такие как
алюминий и медь.
1) Сборка и размещение станка с ЧПУ на устойчивом столе.
2) Убедитесь, что ваш компьютер имеет встроенный выход параллельного порта.
3) Установка программного обеспечения управления ЧПУ и привода, такого как MACH 3 или EMC2, на ваш компьютер.
4) Подключение блока управления к станку с ЧПУ и компьютеру.
5) Следуйте нашему руководству или рекомендациям по установке программного обеспечения.
6) Вы можете наслаждаться мечтами с помощью нашего ЧПУ.

Общие параметры материала и обработки

Спецификация ниже приведена только для справки:

Гравировка Обработка включает все виды промышленности, широкое распространение, ремесленную промышленность, рекламную индустрию, штамповую промышленность, деревообработку, художественное моделирование, архитектурную промышленность, механический процесс и т. д.

Широко используемый материал, включая металл, камень, плиту из ПВХ, плиту из АБС, акрил, искусственный камень, пластину для двух игроков, алюминиево-пластиковую плиту и т. д.





Встроенная память 128 ГБ (технология съемного хранилища, которая может поддерживать обработку файлов любого размера)

Дисплей

128 точек * 64 точки, монохромный ЖК-дисплей

Интерфейс связи

USB и диск U 91.220

Форма вспомогательного документа

Код G, PLT, (пользователи могут настроить)

Оси связи

4-осевая 3 связь

Язык

Китайский, английский, русский, французский, японский и т. д.
Язык можно настроить в соответствии с требованиями клиентов.

Интерфейс оператора

, управляемый кнопкой и управляемым меню

Метод интерполяции

Прямая линия и дуга

Минимальный входной блок (мм)

0,001

Минимальный разрешение (мм)

0,001

Скоро /мин)

64000

Максимальная рабочая скорость (мм/мин)

1-64000

Автоматическое управление замедлением

No

Straight thread, taper thread cutting

No

Automatic blade

No

Spindle speed control

Yes

Detection of system data

Yes

Detection of processed data

Yes

Adjustment of позиция обработки

Да

Многопроцессорная система координат

Поддержка 9 система координат заготовки

Точка останова, продолжение обработки

Да

Обработка копирования

Да

Защита данных

Да

Рабочая температура

0 ° C до +70 ° C

Относительная влажность

＜ 90 ﹪ Несоответствие

3

＜ 90 ﹪ Не-концентрация

3

＜ 90 ﹪ Не-концентрация

3

＜ 90 ﹪ non-condensing

. 203203

＜ 90 ﹪ non-condensing 9000 3

.203203

＜ 90 ﹪ non-condensing 9000

.203203

.

DC24V 2A

Внешнее напряжение

DC5V

Мощность

2W

Размеры (Д * Ш * В) (мм)

156*110*38

лучших сверлильных станков с ЧПУ 2022 года

GV CNC

Здесь мы обсудили список лучших, определение, преимущества, обслуживание, руководство покупателя различных типов сверлильных станков с ЧПУ и многое другое.

Какие сверлильные станки с ЧПУ лучше? Ответ, конечно, зависит от того, что вы ищете. Например, если вы работаете с металлом или деревом, эта статья покажет вам несколько отличных станков, которые идеально подходят для ваших нужд.

Однако, если вам нужен станок для сверления бетона, эти модели могут оказаться не лучшим вариантом. Мы также рассмотрим, какой тип бюджета у людей и с какой властью они могут справиться. Так что читайте дальше!

CNC расшифровывается как числовое программное управление. Это тип профессионального станка с ЧПУ , который просверливает отверстия в таких материалах, как пластик, металл и дерево. Вы можете найти эти машины в любом магазине товаров для дома или в интернет-магазине, таком как Amazon.

Лучшие сверлильные станки с ЧПУ имеют высокое отношение мощности к весу, что означает, что они быстро сверлят материал без особых усилий с вашей стороны. Первым шагом в выборе лучших сверлильных станков с ЧПУ является определение того, для чего вы будете использовать его чаще всего — для хобби или для профессионалов? Это поможет значительно сузить область поиска!

Если вы спешите оформить заказ, то быстро пройдитесь по этим важным товарам:

👉 Лучший бюджет : VEVOR 4 Axis DIY Artwork Cutter

👉 Лидер продаж : VEVOR Трехосевой фрезерный станок

👉 Соотношение цены и качества : 4-осевой гравировальный станок DONGYZ DIY

👉 Лучшее предложение : Гравировально-сверлильный фрезерный станок мощностью 2,2 кВт

Верхний список

Какой самый лучший маленький сверлильный станок с ЧПУ?

Хотите знать, как сверлить отверстия в металле? Вы попали в нужное место. Мы составили список из 6 лучших продуктов для лучших сверлильных станков с ЧПУ, которые сегодня представлены на рынке . Это основано на моем опыте работы с этими инструментами, а также на отзывах клиентов и отзывах других пользователей этих продуктов. Ознакомьтесь с этим списком, если вам нужна отличная новая машина для вашей мастерской!

Последнее обновление было: 10.05.2022 12:55

Определение

Что такое сверлильный станок с ЧПУ?

Что такое сверлильные станки с ЧПУ?

Сверлильный станок с числовым программным управлением (ЧПУ) может быть станком, который просверливает отверстия в заготовке с помощью вращающегося режущего наконечника в соответствии с кодом, отправленным компьютером. Сверла с ЧПУ по существу автоматизируют процесс сверления.

Эти станки добавляют тандем с программным обеспечением для фрезерного станка с ЧПУ , которое отправляет инструкции на сверлильный станок. Пользователь вводит файл CAD (CAD) или автоматизированного производства (CAM) в компьютерную программу, и, следовательно, машина выполняет резку в соответствии с инструкциями, отправленными программным обеспечением в виде кода G.

Как и другие станки с ЧПУ, сверла с ЧПУ выгодны, поскольку они намного более точны и эффективны, чем традиционные методы сверления. благодаря этому сверление с ЧПУ широко используется для производства в различных отраслях промышленности. Большинство станков с ЧПУ способны резать широкий спектр материалов, от стекла и дерева до пластика и мягких металлов. Это делает их полезным инструментом для целого ряда различных прибыльных проектов с ЧПУ , включая деревообработчиков, производителей металла и пластика и даже производителей компьютерных деталей.

В то время как лучшие сверлильные станки с ЧПУ чаще всего используются в промышленных условиях, в настоящее время существует несколько недорогих станков, которые любители могут легко приобрести для домашнего использования. В последнее время многие станки с ЧПУ готовы выполнять несколько функций – фрезерование, фрезерование, гравировку, сверление и так далее. Итак, вам будет интересно, когда сверлильный станок лучше альтернативного.

Ну, ключом к настоящему является знание того, что станки с ЧПУ, которые будут выполнять определенные функции сверления, как правило, менее широко доступны и дороже, чем стандартные маршрутизаторы или фрезерные станки.

Преимущества лучших сверлильных станков с ЧПУ

• Простое управление, автоматическое производство.
• Низкий уровень ошибок, низкая стоимость рабочей силы.
• Цифровое решение для автоматического производства.
• Цифровое производство более распространено.
• Полное решение состоит из быстрого проектирования, отображения, автоматического расчета и анализа данных для грубой резки материала, списка оборудования, коммерческого предложения, данных ЧПУ и даже расчета упаковочного листа.
• Коэффициент использования до 95%, не требуется ручной ввод данных и соединение без пазов.
• Простота в эксплуатации, но высокая эффективность производства.

Характеристики сверлильного станка с ЧПУ

• Высокоскоростному и многофункциональному сверлильному станку с ЧПУ требуется всего одна клавиша для запуска программы обработки, сразу после сканирования QR-кода он может сразу начать работу, не нужно устанавливать, не нужно отлаживать, не программировать , нет пробного производства.
• Сверлильный станок с ЧПУ часто используется для вертикального сверления, горизонтального сверления для бокового сверления, пилы для прорезания пазов при сверлении пятигранников, фасок и канавок.
• По сравнению с традиционным рядным сверлением сверлильный станок с ЧПУ эффективнее до 5 раз, что в 3 раза больше, чем у настольного обрабатывающего центра PTP при производстве мебели на заказ в небольших количествах.
• Сверлильный станок с ЧПУ имеет наклонный вертикальный рабочий стол, удобно загружать и выгружать материалы для обработки, заготовки часто скользят по столу, рабочая головка не двигается, преимущество этой конструкции в том, что ЧПУ сверлильный станок может непрерывно сверлить множество артефактов. Автоматическое позиционирование и фиксация сэкономит время и повысит эффективность.
• Вспомогательное зажимное устройство обеспечивает нормальную обработку изогнутой, деформированной панели, а простая операция обеспечивает 100% немедленную обработку. Непрерывное производство различных стилей и размеров заготовок может обеспечить наилучшую эффективность в плане производительности и качества. Размер партии больше не является пределом. Это упрощает изготовление мебели на заказ.

Обслуживание сверлильного станка с ЧПУ по металлу

Ежедневное обслуживание

• Удаление мусора после использования
• Очистите держатель инструмента и, следовательно, внутренний конус шпинделя moto

Еженедельное техническое обслуживание

• Проверить уровень масла
• Слить воду из регулятора
• Очистить фильтры воздуходувки
• Смазать ходовые винты

Ежемесячное обслуживание

• Хранение всех машинных данных в сети
• Создание копий машинных данных на компакт-дисках или USB-накопителях и их безопасное хранение
• Осмотрите пневматическую часть на наличие утечек или избыточного масла
• Осмотрите кабельный разъем и изоляцию объекта
• Проверьте натяжение ремня и шкива
• Очистите или смажьте редуктор в сборе

Двухгодичное техническое обслуживание

• Очистите все винты и гайки щеткой или промойте их WD40
• Осмотрите и очистите сухие узлы
• Проверьте наличие ошибок калибровки осей
• Осмотрите гребенчатые клеммы двигателя постоянного тока
• Осмотрите все соединения проводки станка

Меры предосторожности при эксплуатации фрезерного станка с ЧПУ

• После установки положения гравировки все координаты по осям X, Y и Z должны быть равны «0».
• Отрегулируйте скорость гравировки и, следовательно, скорость двигателя шпинделя, чтобы предотвратить слишком быструю резку фрезы или слишком низкую скорость двигателя во время гравировки.
• Обратите внимание, что во время автоматической наладки инструмента блок наладки инструмента должен быть изолирован от алюминиевого рабочего стола с Т-образным пазом.
• При гравировке, если вы боитесь ошибиться, вы снизите скорость подачи и вернете скорость к нормальной, как только почувствуете, что резьба идет нормально, а также смоделируете гравировку без на заготовке, чтобы убедиться в этом. если это нормально.
• Если деревообрабатывающий гравировальный станок не используется в течение длительного времени, регулярно смазывайте оси X, Y и Z трансмиссии, чтобы обеспечить гибкость трансмиссии.
• Период непрерывной работы деревообрабатывающего гравировального станка составляет менее 10 часов в день, чтобы обеспечить чистоту охлаждающей воды и, следовательно, нормальную работу насоса, чтобы избежать нехватки воды в шпинделе с водяным охлаждением, и часто меняйте охлаждающую воду, чтобы температура воды не становилась слишком высокой.
• После каждого использования деревообрабатывающего гравировального станка сосредоточьтесь на очистке платформы от пыли, поэтому трансмиссию необходимо очистить.
• Оператору лучше всего носить респиратор и защитные очки при работе на деревообрабатывающем гравировальном станке, чтобы избежать проникновения пыли и, следовательно, того, что возникает во время обработки, вызывая дискомфорт.
• Для увеличения срока службы станка рекомендуется оснастить деревообрабатывающий гравировальный станок специальным пылезащитным и пылеудаляющим устройством.

Обзоры GV

Типы сверлильных станков с ЧПУ, доступные на рынке

В этой статье будут представлены 6 лучших сверлильных станков с ЧПУ, представленных сегодня на рынке. Важно отметить, что все это настольные модели, поэтому их можно использовать в любой мастерской. Список основан на отзывах клиентов и нашем собственном опыте работы с каждой машиной. Мы надеемся, что это поможет вам найти свою идеальную фигуру!

1

Vevor 4-осевой фрезерно-гравировальный станок с ЧПУ

Буровой фрезер

VEVOR 4-осевой фрезерный станок с ЧПУ

$ 813,78
776,83 $ в наличии

Проверить

Amazon. com

по состоянию на 10.05.2022 12:55

• Рабочая область составляет 300x400x55 мм (11,8″ 7,9″ 2,2″), и это здорово.
• Он оснащен алюминиевой опорной пластиной, этот станок с ЧПУ более устойчив и надежен.
• Хромированные стержни трудно деформировать, алюминиевая пыленепроницаемая пластина упрощает очистку и подходит для использования во время эксплуатации.
• Может управляться компьютером для более точного управления гравировкой. Замените обычный параллельный порт на USB, подходящий для настольных и портативных компьютеров. И совместим с большим количеством операционных систем (WINDOWS 2000/XP, WIN7, WIN8, WIN10).
• Гибкая муфта часто используется для передачи максимального крутящего момента. Накладки значительно снижают загрязнение шнеков и валов. Ручки двигателя шпинделя часто используются для небольшой регулировки положения, обеспечивая точную гравировку.

Pros

• Гравировальный станок идеально подходит для гравировки сентиментальных материалов, таких как пластик, дерево, акрил, ПВХ, печатные платы, плиты МДФ, рекламные вывески и т. д.
• Фрезерный станок с ЧПУ 3040 с 4 осями подходит для промышленности, технологических исследований , рекламный дизайн, художественное творчество, студенческий проект и др.
• Видно, что процесс гравировки управляется компьютером, это настольный станок с ЧПУ, предназначенный для обработки стандартного уровня гравировки, подходит как для производства, так и для любительского использования.
• Скорость шпинделя составляет 0 ~ 8000 об/мин (бесступенчатая регулировка скорости).
• Это хорошо спроектированная ось с высокоэффективным точным управлением и большой рабочей зоной.

Минусы

• Минусов не обнаружено.

2

VEVOR 3-осевой фрезерно-гравировальный станок с ЧПУ

Фрезерно-сверлильный станок с ЧПУ

VEVOR 3-осевой фрезерный станок с ЧПУ

$ 622,42
590,09 $ в наличии

Проверить

Amazon.com

по состоянию на 10.05.2022 12:55

• Этот станок с ЧПУ, оснащенный алюминиевой опорной пластиной, более устойчив и надежен.
• Хромированные стержни трудно деформировать, алюминиевая пыленепроницаемая пластина упрощает очистку и подходит для использования во время эксплуатации.
• Может управляться компьютером для более точного управления гравировкой. Замените обычный параллельный порт на USB, подходящий для настольных и портативных компьютеров. И совместим с большим количеством операционных систем (WINDOWS 2000/XP, WIN7, WIN8, WIN10).
• Гибкая муфта часто используется для передачи максимального крутящего момента. Накладки значительно снижают загрязнение шнеков и валов. Ручки двигателя шпинделя часто используются для небольшой регулировки положения, обеспечивая точную гравировку.
• Гравировальный станок идеально подходит для гравировки сентиментальных материалов, таких как пластик, дерево, акрил, ПВХ, печатные платы, плиты МДФ, рекламные вывески и т. д.

Pros

• Фрезерный станок с ЧПУ 3040 с 3 осями подходит для промышленности, технологических исследований, дизайна рекламы, творчества, студенческих проектов и т. д.
• Видно, что процесс гравировки управляется компьютером, это настольный станок с ЧПУ, предназначенный для обработки стандартного уровня гравировки, подходит как для производства, так и для любительского использования.
• Эффективный рабочий ход составляет 300(X)мм400(Y)мм55(Z)мм (11,8″ 7,9″ 2,2″).
• Размер формы составляет 6 104 50 390 мм (24,0″17,7″15,4″), что очень хорошо.

Минусы

• Минусов не обнаружено.

3

DONNGYZ 4-осевой фрезерный станок с ЧПУ 3D-гравер

Настольный сверлильный станок по дереву Miller

DONGYZ 4 оси 3040 3D гравер

нет в наличии

Проверьте

Amazon.com

по состоянию на 10.05.2022 12:55 Product prices and availability are accurate as of the date/time indicated and are subject to change. Any price and availability information displayed on Amazon at the time of purchase will apply to the purchase of this product.”/>

• Процесс гравировки виден благодаря компьютерному управлению, простоте эксплуатации и установки.
• Более устойчивый и мощный, оснащенный рамой из алюминиевого сплава, позволяет более точно контролировать гравировку.
• Большая 3D гравировка на хвойной древесине, плите МДФ, натуральной древесине, ПВХ, акриле мы предлагаем использовать одну или две спиральные фрезы.
• Может гравировать гораздо больше материалов с помощью спиральных канавок, таких как металл, сталь, плита МДФ, массив дерева, композитная фанера, камень.
• Ручка мотора шпинделя удобна для незначительной регулировки положения благодаря устойчивой и мощной опорной конструкции. Кнопка аварийной остановки повышает безопасность.
• Накладки уменьшают загрязнение винтов и валов.

Pros

• Усиленный и утолщенный корпус машины делает транспортировку абсолютно безопасной и долговечной.
• Хромированные стержни не деформируются, подходят для использования во время эксплуатации. Гибкая муфта часто используется для передачи максимального крутящего момента.
• Степпер High Precision делает гравировку более точной.
• Этот гравер 3040 может быть удобным настольным гравировальным станком для людей с ограниченным пространством и/или ограниченным бюджетом.

Минусы

• Минусов не обнаружено.

👉 Читайте наш блог о наборе фрез с ЧПУ

4

2.2KW 4-осевой фрезерный станок

3D-гравировальный сверлильно-сверлильный станок

4-осевой USB ЧПУ 6090 Шарико-винтовая передача

$2 568,00 в наличии

Проверить

Amazon. com

по состоянию на 10.05.2022 12:55

• 4-осевой гравировальный станок 6090 часто применяется в деревообрабатывающей промышленности, такой как скульптура, круглая резьба, деревянная ручная обработка, или в других отраслях, таких как рекламные вывески, изготовление логотипов, резка акрила, литье пластмасс, резка алюминия и т. д.
• Водяное охлаждение Система может охлаждать шпиндель и защищать гравировальный станок, работая дольше, чем двигатель с воздушным охлаждением.
• Обладает более высокой стабильностью и лучшей концентричностью, чем двигатель с воздушным охлаждением.
• Может гравировать металл высокой твердости. Это может повысить эффективность и точность машины.
• НОВЫЙ частотно-регулируемый привод мощностью 2,2 кВт с водяным охлаждением уже некоторое время находится в эксплуатации, что может повысить производительность станка и, возможно, не позволит гравировать алюминиевый сплав и твердую древесину.

Pros

• Рабочая скорость 50-1500 мм/мин (разные материалы с разными настройками скорости).
• Двигатель шпинделя представляет собой высокоскоростной двигатель шпинделя с регулируемой частотой мощностью 2200 Вт, патрон ER20, соответствующий бору 6 мм.
• Преобразователь частоты (VFD) 110 В переменного тока, 2200 Вт, 0-400 Гц (встроенный блок управления).
• Метод охлаждения – водяное охлаждение, которое соответствует охлаждающему насосу.

Минусы

• Минусов не обнаружено.

5

4-осевой 3D-сверлильный станок с шарико-винтовой передачей

Фрезерно-гравировальный станок Сверлильный фрезерный станок

4-х осевой 2.

2KW Гравировально-сверлильный фрезерный станок

$2 209,00 в наличии

Проверить

Amazon.com

по состоянию на 10.05.2022 12:55

• 4-осевой гравировальный станок 6090 часто применяется в деревообрабатывающей промышленности, такой как скульптура, круглая резьба, деревянная ручная обработка, или в других отраслях, таких как рекламные вывески, изготовление логотипов, резка акрила, литье пластмасс, резка алюминия и т. д.
• Система водяного охлаждения может охлаждать шпиндель и защищать гравировальный станок, работая дольше, чем двигатель с воздушным охлаждением. это более высокая стабильность и лучшая концентричность, чем у двигателя с воздушным охлаждением. Смогите выгравировать высокую твердость или металл. Это может повысить эффективность и точность машины.
• Система водяного охлаждения может охлаждать шпиндель и защищать гравировальный станок, работая дольше, чем двигатель с воздушным охлаждением. это более высокая стабильность и лучшая концентричность, чем у двигателя с воздушным охлаждением. Смогите выгравировать высокую твердость или металл. Это может повысить эффективность и точность машины.
• НОВЫЙ частотно-регулируемый привод мощностью 2,2 кВт с водяным охлаждением уже некоторое время находится в эксплуатации, что может повысить производительность станка и, возможно, не позволит выполнять гравировку на алюминиевом сплаве и твердой древесине.

Профи

• Степпер двухфазный 3А (с маховиками).
• Мощность привода шагового двигателя составляет 110 240 Вт переменного тока, поэтому выходное напряжение составляет 24 В 10 А.
• Внешний размер составляет 1150x970x650 мм (ДxШxВ), поэтому размер рабочей платформы составляет 1045×720 мм (ДxШ).
• Рабочая скорость составляет 50-1500 мм/мин, поэтому двигатель шпинделя составляет 2200 Вт.

6

500 Вт Vevor Фрезерный станок с ЧПУ Гравировально-сверлильный станок

Гравер с ЧПУ

VEVOR 3-осевой фрезерный станок с ЧПУ 3040

нет в наличии

Проверьте

Amazon.com

по состоянию на 10.05.2022 12:55 Any price and availability information displayed on Amazon at the time of purchase will apply to the purchase of this product.”/>

• Этот станок с ЧПУ, оснащенный алюминиевой опорной пластиной, более устойчив и надежен. Хромированные валы нелегко деформировать, алюминиевая пылезащитная пластина предназначена для простой очистки и подходит для использования во время использования.
• Может управляться компьютером для более точного управления гравировкой. Замените обычный параллельный порт на USB, подходящий для настольных и портативных компьютеров. И совместим с большим количеством операционных систем (WINDOWS 2000/XP, WIN7, WIN8, WIN10).
• Гибкая муфта часто используется для передачи максимального крутящего момента. Накладки значительно снижают загрязнение шнеков и валов. Ручки двигателя шпинделя часто используются для небольшой регулировки положения, обеспечивая точную гравировку.
• Гравировальный станок идеально подходит для гравировки таких материалов, как пластик, дерево, акрил, ПВХ, печатные платы, плиты МДФ, рекламные вывески и т. д. (X)x400(Y)x55(Z)мм.
• С 3 твердыми хромированными валами (ось X: диаметр 16 мм; ось Y: диаметр 16 мм; ось Z: диаметр 12 мм) в качестве скользящих узлов и 1202 трапециевидных винта в качестве приводных узлов. точность, низкий уровень шума и высокая эффективность.

Pros

• Гравировально-фрезерный станок поставляется с контроллером со встроенным добротно изготовленным трансформатором, который обеспечивает стабильное питание блока управления во время непрерывной работы, имеет дизайн интерфейса «один к одному» и кнопку аварийной остановки для максимальная безопасность.
• Оснащен двухфазным шаговым двигателем 57 (2A) на каждой из трех осей для прямолинейного движения, который надежно соединен внешними муфтами для максимальной передачи крутящего момента.

Минусы

• Минусов не обнаружено.

Типы

Какие области применения фрезерного станка с ЧПУ?

Применение станков с ЧПУ

Лучший сверлильный станок с ЧПУ — идеальный инструмент для тех, кто хочет сверлить отверстия быстрее и точнее, чем это можно сделать вручную. Эти машины способны просверливать отверстия любого типа, от отверстий большого диаметра в стальных пластинах до крошечных отверстий с резьбой в пластиковых компонентах. Самое лучшее в этих машинах то, что они позволяют даже новичкам начать эту карьеру с небольшим опытом или вообще без него! Ниже приведены некоторые приложения:

Рекламная индустрия

Применение фрезерных станков с ЧПУ по дереву в рекламной индустрии особенно отражено в гравировке и резке на двухцветных плитах, акриле, искусственном камне, плитах из ПВХ, дереве, МДФ, АБС и других материалах. И станки с ЧПУ часто используются для изготовления значков, моделирования, стальных форм, резных печатей, резьбы по мебели, подарков, сувениров, изделий ручной работы, вывесок, изготовления вывесок, прототипирования, штамповки, печатных форм, вырезания рекламных персонажей, производства резных рекламных световых коробов. и т. д. Кроме того, фрезерные станки с ЧПУ по дереву также можно использовать для гравировки различных видов двухцветных табличек, каменных дверных табличек, трехмерных досок объявлений, декоративных подарков, лайтбоксов, двухцветных человеческих статуй, тисненых медалей, утопленных маяков, органические пластинчатые рельефы, трехмерные дверные головки и т. д.

Мебельная промышленность

Деревообрабатывающие гравировальные станки широко используются в мебельной промышленности благодаря высокой точности обработки, простоте эксплуатации, высокой практичности, простоте обслуживания и высокой скорости обработки. Использование деревообрабатывающих гравировальных станков в мебельной промышленности особенно отражено в функциях резьбы, чеканки, резки, выдалбливания, которые в значительной степени проявляют художественное творчество мебельной промышленности и могут идеально сочетать дизайн мебели и производство мебели. и обычное применение гравировальных станков в мебельной промышленности включает обработку волнистых досок, дверей шкафов, дверей из цельного дерева, деревянных дверей, неокрашенных дверей, экранов, окон и т. д.

Литейная промышленность

Фрезерный станок с ЧПУ в индустрии пресс-форм в основном отражает гравировку различных пород дерева и пенопласта. Эта обработка также широко используется в деревообрабатывающей промышленности, например, при отделке мебели, плоскостной резьбе больших досок, резьбе по массиву дерева, красному дереву и другой мебели. Кроме того, гравировальный станок также может быть использован в производстве прецизионных форм, производстве игрушек, ремеслах и других отраслях промышленности. Часто используется для обработки медных электродов, штамповочных форм, форм для горячего тиснения, пресс-форм, клеевых форм, резиновых форм и т. д. Он также используется в часах и аксессуарах для очков.

Резьба по камню

Фрезерный станок с ЧПУ по дереву в отрасли резьбы по камню особенно отражен в функциях обработки надписей на камне, рельефа камня, резьбы по камню, резьбы по камню, резьбы по камню, резки камня, выдалбливания камня. и поэтому материалы для обработки, которые будут обрабатываться, включают мрамор, гранит, нефрит, голубой камень и черный камень. Кроме того, фрезерный станок с ЧПУ также широко используется в различных отраслях, таких как технологическая промышленность, промышленность, жилищное строительство, полиграфия и упаковочная промышленность, производство декоративных украшений, производство надгробий, производство изделий из хрусталя.

Необходимо помнить об этих моментах при покупке

Руководство по покупке лучших фрезерных станков с ЧПУ

Вы не хотите застрять с неправильным лучшим сверлильным станком с ЧПУ для ваших нужд. С таким количеством вариантов на рынке может быть трудно понять, какой из них лучше. Но не бойтесь! Наш блог поможет вам найти правильный сверлильный станок с ЧПУ для вас и ваших потребностей. Не пропустите — продолжайте читать ниже!

Возможности машины
Первый вопрос, который вы должны задать себе, это то, для чего вы будете использовать машину и что вы планируете реализовать с ее помощью. Как только вы правильно ответите на эти вопросы, вы встанете на честный путь к покупке продукта, который будет соответствовать вашим целям.

Наличие запасных частей
Одним из моментов, которые следует учитывать при покупке фрезерного станка с ЧПУ, является простой поиск запасных частей. Это часто очень необходимо, особенно когда какая-либо из частей деформируется и нуждается в замене. Ряд наиболее чувствительных частей фрезера, которые чаще всего нуждаются в замене, — это фрезы, сверла и профильные фрезы. убедитесь, что у производителя есть возможность приобрести эти детали, особенно если они вам понадобятся в спешке.

Программное обеспечение
Вам следует купить фрезерный станок с ЧПУ, оснащенный программным обеспечением, совместимым с вашим ПК. Если ваш компьютер работает под управлением ОС Linux, вам следует купить фрезерный станок с ЧПУ, совместимый с ОС Linux. С помощью системы программного обеспечения с открытым исходным кодом вы будете использовать свой фрезерный станок с ЧПУ, чтобы придать заготовке заданную форму.

Размер
Размер будет определяться либо тем, для чего вы будете использовать машину, либо площадью мастерской. Между тем, лучшие сверлильные станки с ЧПУ промышленного размера обычно большие и иногда занимают больше места. Однако настольные фрезерные станки с ЧПУ имеют небольшие размеры и могут удобно размещаться на столе.

Размер стола
Это важный фактор не только для данного станка, но и для других инструментов со столами, таких как настольная пила или стол для сверлильного станка. размеры вашего стола фрезерного станка с ЧПУ должны быть достаточно большими, чтобы вместить ткань, на которой вы будете работать. Таким образом, размеры вашего материала должны определять размеры машины, которую вы купите.

Шпиндель и фрезерный станок
Шпиндельный станок с ЧПУ предназначен для тяжелых или промышленных применений. Они питаются от трехфазных линий через инвертор. Компоненты изготовлены из твердых материалов для повышения их надежности и долговечности, но они дороги. С другой стороны, фрезерные станки с ЧПУ доступны по цене, и большинство из них рассчитаны на то, чтобы просто принимать комплекты шпинделя, поэтому вы можете легко начать обновление в любое время. Все равно, это зависит от вашей цели покупки, поскольку маршрутизаторы могут выполнять только легкие задачи, в отличие от шпинделей, которые подходят для коммерческих и тяжелых приложений.

Система привода
Единственные три системы привода, которые можно найти на фрезерном станке с ЧПУ, включают шариковый винт, ходовой винт, рейку и шестерню. Шарико-винтовые пары являются самыми дорогими из-за их способности точно обрабатывать различные материалы.

Система двигателя
Крутящий момент и скорость резания фрезы определяются системой двигателя. Фрезерные станки с ЧПУ с высокой мощностью двигателя могут работать быстрее и лучше, чем другие с меньшей мощностью двигателя.

Шпиндель
Частью двигателя, которая выполняет конкретную резку с помощью фрезы, является шпиндель. Ряд выдающихся характеристик шпинделя, которые следует учитывать, включают крутящий момент, входную мощность и оборотов в минуту (об/мин).

Автоматическая система смены инструмента
Эта функция чрезвычайно важна, если ваш проект требует, чтобы вы смешивали с одним устройством. простейший фрезерный станок с ЧПУ должен быть оборудован системой УВД. С помощью этой техники вы сможете легко и эффективно менять инструменты. Также это сводит к минимуму задержки и ошибки в работе.

Вакуум
Часть фрезерного станка с ЧПУ, которая удерживает заготовку, понимается из-за вакуума. Тяжелые материалы могут быть размещены только с помощью надежного вакуума. способность вакуума плотно удерживать ткань часто измеряется его давлением.

👉 Проверка процесса измерения калибра инструмента

Пылесборник
Это очень важно, потому что помогает поддерживать чистоту на рабочем месте. Вам следует купить фрезерный станок с ЧПУ с портом для сбора пыли. Кроме того, проверьте наличие и мощность системы сбора пыли.

Простое обслуживание
Важно подумать о том, какое обслуживание потребуется для товара, и, следовательно, о простоте его обслуживания. В то время как некоторые машины предназначены для обслуживания или сборки своими руками, другие — нет. Более того, на большинство фрезерных станков с ЧПУ распространяется гарантия, которую вы всегда будете подтверждать у производителя до и после покупки товара. Кроме того, некоторые из них сопровождают услуги послепродажного ремонта.

Соотношение цены и качества
Цена — еще один важный фактор, который следует учитывать при покупке лучших сверлильных станков с ЧПУ. вы должны получить продукт, который находится в рамках вашего бюджета. Если ваша цель покупки товара — выполнение простых задач, то вы получите один из бюджетных фрезерных станков с ЧПУ.

Заключение :

Итак, когда вы ищете новый сверлильный станок с ЧПУ? Это важное решение. Вы будете использовать его для сверления всех видов материалов, поэтому не принимайте это решение легкомысленно. Но никакого страха! Мы составили список того, что, по нашему мнению, является одним из лучших сверл с ЧПУ на рынке сегодня. Посмотрите и посмотрите, какой из них может подойти для ваших нужд.

Команда ГВ

Мы команда экспертов во многих отраслях. Мы часто покупаем продукты у производителей, тестируем и проверяем их на нашей платформе. Команда GV состоит из более чем 50 человек, которые являются экспертами в различных отраслях, таких как автомобили, фитнес, телефоны, 3D-принтеры и так далее. Следите за нами в социальных сетях.

Фрезерный станок для печатных плат

Prometheus – Zippy Robotics, Inc

Prometheus позволяет вам делать печатные платы на вашем столе. Поддерживаются верхний и нижний слои, просверленные отверстия и обрезки краев.

ЗАКАЗАТЬ сейчас

Закажите станок для производства печатных плат Prometheus сейчас, чтобы занять место в очереди

*Обратите внимание, что если вы заказываете из-за пределов США, вы будете импортировать нашу продукцию и будете нести ответственность за любые таможенные пошлины/налоги/сборы, связанные с импортом нашей продукции в вашу страну. Вы несете ответственность за информирование себя о том, что это может быть. Мы не несем ответственности за любые дополнительные расходы.

 Серийная версия нашего фрезерного станка для печатных плат Prometheus.

Способность создавать вещи равна

Сила.

Эта возможность есть у каждого. Мы хотим усилить ее с помощью Prometheus — настольного фрезерного станка для печатных плат, который позволит вам изготавливать печатные платы прямо на рабочем столе за считанные минуты. Вам больше не придется ждать, пока ваша плата будет доставлена ​​вам из службы производства печатных плат.

ProCAM — демонстрация импорта Gerber из Circuit Maker

В этом видео мы покажем вам, как взять проект, созданный в Altium’s Circuit Maker, и создать печатную плату с помощью Prometheus.

Почему мы?

Мы считаем, что с Prometheus вы получите больше производительности на доллар, чем с любым из наших конкурентов. Наши особенности отличают Prometheus. Машины с аналогичными характеристиками стоят на тысячи долларов дороже. Наше соотношение цены и качества было , специально разработанным , как и остальные наши спецификации.

Мы также активно изучаем поддержку гибких материалов, поддержку паяльной маски и другие материалы помимо FR-4. С Zippy Robotics вы можете быть уверены, что мы никогда не перестанем внедрять инновации . Мы никогда не согласимся на «достаточно хорошо».

Отслеживание поверхности

Prometheus быстро исследует поверхность доски перед фрезерованием, создает карту поверхности и использует ее для поддержания одинаковой глубины резки по всей поверхности доски.

Программная калибровка выравнивания

Функция калибровки ProCAM гарантирует, что квадраты получаются квадратными. Нежелательный сдвиг, вращение и перемещение между слоями печатной платы исключены, даже если оси не идеально перпендикулярны. Никогда больше не беспокойтесь о прямой регистрации.

Поддержка мелкого шага

Имея дорожку 4 мил/промежуток 5 мил, Prometheus может поддерживать практически любые компоненты для поверхностного монтажа.

Высокоскоростной шпиндель

50 000 об/мин позволяет сверлам малого диаметра резать с высокой скоростью подачи.

Низкое биение

Статическое биение нашего шпинделя составляет менее 0,0001 дюйма (2,5 микрона), поэтому вы можете использовать концевые фрезы малого диаметра и увеличить срок службы.



Как это работает
Prometheus — фрезерный станок для печатных плат. Он работает путем фрезерования (или вырезания/гравировки) вашей схемы на стандартной плате с медным покрытием. Сверла, используемые во фрезерных станках, называются «концевыми фрезами», и хотя они могут быть похожи на сверла, между ними есть важное отличие: сверла предназначены для резки только с их острия, в то время как концевые фрезы могут резать и сбоку. Это позволяет фрезерному станку не только сверлить отверстия, но и вырезать предметы. В случае Прометея, вы можете фрезеровать свою схему, просверливать отверстия и даже вырезать форму самой платы (возможно, вам нужна круглая печатная плата или какая-то другая нестандартная форма, например).

Prometheus специально создан для изготовления печатных плат. Требования и спецификации, необходимые для вырезания мелких деталей, необходимых для современных печатных плат, сильно отличаются от стандартных фрезерных или фрезерных станков с ЧПУ, которые обычно используются для резьбы по дереву или металлу. Когда мы вырезаем элементы размером всего в несколько тысячных дюйма, единственной наиболее важной характеристикой является биение шпинделя или TIR (общее указанное биение). Это то, что вы редко встретите в кавычках для недорогих станков с ЧПУ общего назначения, но малое биение имеет решающее значение, когда речь идет о микрофрезеровании. Биение описывает, насколько сильно качается бита при вращении вокруг оси вращения. Слишком большое биение приведет к немедленной поломке маленьких концевых фрез. Вот почему шпиндели любительского уровня и ручные вращающиеся инструменты не подходят для точной работы с печатными платами. Мы могли бы купить готовый шпиндель с подходящими характеристиками для включения в Prometheus, но нам пришлось бы потратить более 1000 долларов только на шпиндель! Вероятно, это основная причина, по которой другие профессиональные заводы по производству печатных плат стоят более 8000 долларов. Мы решили эту проблему, спроектировав собственный недорогой шпиндель с малым биением, чтобы мы могли поставить профессиональный станок за небольшую часть стоимости.

Программное обеспечение ProCAM (Prometheus Computer-Aided Manufacturing)
ProCAM — это программное обеспечение CAM, разработанное специально для Prometheus. Он позволяет импортировать стандартные файлы Gerber, которые вы создаете с помощью вашего любимого инструмента проектирования печатных плат, а затем генерирует пути инструментов и используется для управления фрезерным станком Prometheus для печатных плат. ProCAM позволяет импортировать верхний слой, нижний слой (дополнительно), просверленные отверстия (дополнительно) и слой обрезки кромок (дополнительно). Последняя версия ProCAM позволяет выполнять контурное фрезерование. То есть он обводит один или несколько контуров вокруг каждой медной цепи, чтобы изолировать ее от остальной части платы. Это создает электрически правильную цепь. Однако в настоящее время мы работаем над добавлением в ProCAM опции полного удаления меди, чтобы она удаляла вся медь , которой нет в файлах Gerber.



Технические характеристики

Скорость шпинделя: 50 000 об/мин
Макс. скорость X/Y: Более 3800 мм/мин (150 дюймов/мин) подшипник (статический)
Тип биты: Для нашего шпинделя требуются наши специальные биты Zippy Robotics,  0,1248″ макс. диаметр хвостовика . Мы предлагаем соответствующие биты.
Максимальный размер печатной платы:  6 дюймов x 4 дюйма или европейский размер 160 мм x 100 мм
Тип печатной платы: FR-4, FR-1, Rogers 4350 (другие ламинаты Rogers проходят испытания). Односторонняя или двусторонняя
Минимальный размер трассы/промежутка: 4 мил дорожки/5 мл промежутков (1 мил = 0,001 дюйма = 0,0254 мм, 5 мил = 0,127 мм)
Максимальный размер просверленного отверстия: 0,125 дюйма (3,175 мм)
Разрешение X и Y: 0,000156 дюйма (4 микрона)
Z разрешение: 0,000049 дюйма (1,25 микрона)
Контроллер двигателя: Пользовательский контроллер ZippyTalk на базе Atmel ARM
Вес: 30 фунтов.
Занимаемая площадь: 14 дюймов x 15,8 дюйма
Входное напряжение: Универсальный блок питания, 100–240 В переменного тока
Возможности подключения: USB Plug-and-Play
Системные требования: Windows 7 или более поздней версии. Планируется поддержка Mac и Linux
Обратите внимание, что это текущие спецификации, но они могут измениться, если будут внесены дополнительные изменения до того, как мы начнем поставки.

Сбор данных (DAQ) — Advantech

Серия DAQ используется в различных областях сбора промышленных данных. Advantech предлагает карты DAQ, продукты ввода-вывода DAQ и программное обеспечение для мониторинга состояния оборудования, которое можно использовать в различных шасси промышленных ПК, таких как карты PCI DAQ, карты PCIE DAQ, USB DAQ, USB-осциллограф. , WebAccess/MCM, обеспечивающие надежные и экономичные промышленные решения для создания систем сбора данных.

Продолжить чтение

Обзор решений Advantech Data AcquisitionSolutions

Являясь ведущим мировым поставщиком продуктов для сбора данных, Advantech предлагает широкий спектр устройств ввода-вывода с различными интерфейсами и решениями, включая модули формирования сигнала, подключаемые карты PCI/PCIE, портативные модули USB, модули сбора данных. – встроенные компьютеры и модульные системы сбора данных, а также пакет разработки программного обеспечения DAQNavi/SDK и программное обеспечение для мониторинга состояния оборудования DAQNavi/MCM. Продукты промышленного ввода-вывода Advantech предназначены для всех видов приложений промышленной автоматизации, от автоматического управления машинами, тестовых измерений до мониторинга состояния машин.

Особенности

Полный спектр карт сбора данных с лучшими в своем классе характеристиками

• High-Speed: частота дискретизации до 125 MS/SHigh
• Точность: Разрешение до 26 бит
• Высокая плотность: до 128 каналов на одной карте
• Синхронизация: одновременный сбор данных

Превосходное качество измерений для предметно-ориентированных приложений

• Звук и вибрация – встроенная функция IEPE
• Деформация, давление и сила — поддерживает ввод моста
• Измерение положения, поверхности и окружности — энкодер синхронизирован с аналоговым входом

Бесплатный инструмент DAQ SDK для сокращения времени разработки

• Поддержка новейших операционных систем: Win7, Win10 и Linux
• Поддерживает несколько языков программирования: C/C++, Visual Basic, C#, VB. NET и LabVIEW 9.0014
• Гарантированное надежное выполнение для многопоточного программирования

Часто задаваемые вопросы: как правильно выбрать удаленный ввод-вывод для ваших промышленных приложений?

Эта статья проведет вас шаг за шагом, начиная с анализа преимуществ удаленного ввода-вывода, его физических интерфейсов, протоколов и функций ввода-вывода, чтобы выбрать правильный удаленный ввод-вывод, который подходит для вашего промышленного предприятия. потребности.

Категории продуктов

• DAQNavi

  DAQNavi — это программный пакет, используемый для обеспечения периферийного интеллекта для вашего устройства сбора данных.

  Быстрый выбор

  • Драйверы ввода-вывода и утилиты

    Программное обеспечение DAQ помогает диагностировать оборудование с полными драйверами ввода-вывода. Он также включает в себя DAQ SDK и служебное программное обеспечение DAQ для управления конкретным аппаратным интерфейсом.

    Посмотреть продукты

  • Программное обеспечение для мониторинга состояния машины

    Программное обеспечение для мониторинга состояния машины

    Посмотреть продукты

• Модульная система сбора данных

  Серия iDAQ представляет собой модульную систему сбора данных с шасси и модулями ввода/вывода.

  Посмотреть продукты

• Компьютер/модуль со встроенным DAQ

  Серия

  MIC-1800 и WISE-750 — это комплексные решения со встроенными средствами сбора данных и вычислительными возможностями, позволяющие пользователю легко и быстро развернуть систему сбора данных.

  Быстрый выбор

  • Компьютер со встроенным DAQ

    Устройства серии

    MIC-1800 представляют собой автономные встроенные компьютеры со встроенными модулями сбора данных и преобразования сигналов.

    Посмотреть продукты

  • Интеллектуальный шлюз обнаружения вибрации

    Готовое к применению решение — интеллектуальный шлюз обнаружения вибрации WISE-750 — предлагает простой способ реализации недорогого профилактического обслуживания.

    Посмотреть продукты

• Карты сбора данных

  Карты сбора данных

  включают PCI DAQ и PCIe DAQ с возможностью выбора многофункционального ввода-вывода, например, аналогового ввода-вывода, чтобы помочь удовлетворить все потребности в сборе данных. Карты сбора данных PCI и карты сбора данных PCIe — это высокоскоростные и качественные, но экономичные продукты для улучшения процесса сбора данных. >> Проверьте список поддержки Advantech DAQNavi

  Быстрый выбор

  • Многофункциональный

    Многофункциональные карты

    Advantech обеспечивают цифро-аналоговое преобразование, аналоговый вход, цифровой вход аналого-цифрового преобразования, цифровой выход и счетчик/таймер, которые удовлетворяют ваши потребности в сборе данных, особенно для измерения напряжения.

    Посмотреть продукты

  • Аналоговый вход

    Плата аналогового ввода

    Advantech отвечает вашим требованиям к сбору данных. Он обеспечивает 32 аналоговых входных канала с упором на непрерывную, безостановочную, высокоскоростную потоковую передачу данных аналогово-цифровых сэмплов в память хоста.

    Посмотреть продукты

  • Аналоговый выход

    Посмотреть продукты

  • Неизолированный цифровой ввод/вывод

    Неизолированные карты цифрового ввода-вывода с шиной PCI, применяемые для параллельной передачи данных, считывания логических сигналов TTL DIO, DTL и CMOS DIO. Эти неизолированные карты цифрового ввода-вывода позволяют пользователям выполнять все функции ввода-вывода одновременно на полной скорости без потери данных.

    Посмотреть продукты

  • Изолированный цифровой ввод/вывод

    Платы изолированного цифрового ввода-вывода

    Advantech представлены в широком ассортименте продуктов на платформах PCI-bus, изолированных DIO, ISA-bus, PC/104 и CPCI.

    Посмотреть продукты

  • Прилавок

    Серия карт счетчиков

    включает карту импульсного вывода, карты таймера счетчика и дополнительные карты счетчика для шины PCI и измерения тока ШИМ. Гибкие источники прерываний карт счетчиков подходят для управления двигателем и контроля положения.

    Посмотреть продукты

• USB-модули

  Серия USB DAQ включает в себя различные модули ввода/вывода USB, поддерживающие многофункциональный промышленный USB. Конструкция модулей USB DAQ обеспечивает простую и эффективную установку без снятия корпуса компьютера. >> Ознакомьтесь со списком поддержки Advantech DAQNavi

  Посмотреть продукты

• Платы сбора данных и связи PC-104/PCI-104

  Модули одноплатного компьютера

  PC/104 включают в себя встроенные модули сбора данных, PC/104 DAQ и различные дополнительные периферийные модули PC 104. Являясь лидером стекируемых решений для ПК 104, мы предлагаем широкий спектр вычислительных мощностей, идеально подходящих для приложений с ограниченным пространством.

  Посмотреть продукты

• Карты сбора данных ISA

  Плата

  ISA DAQ обеспечивает многофункциональное расширение ввода/вывода, а также высокоскоростную и качественную, но экономичную поддержку. Карты ISA DAQ со сменным модулем ввода/вывода также подходят как для управления позиционированием, так и для управления скоростью.

  Быстрый выбор

  • Многофункциональный

    Многофункциональные карты

    Advantech обеспечивают цифро-аналоговое преобразование, аналоговый вход, цифровой вход аналого-цифрового преобразования, цифровой выход и счетчик/таймер, которые удовлетворяют ваши потребности в сборе данных, особенно для измерения напряжения.

    Посмотреть продукты

  • Аналоговый вход

    Плата аналогового ввода

    Advantech отвечает вашим требованиям к сбору данных. Он обеспечивает 32 аналоговых входных канала с упором на непрерывную, безостановочную, высокоскоростную потоковую передачу данных аналогово-цифровых сэмплов в память хоста.

    Посмотреть продукты

  • Аналоговый выход

    Платы аналогового вывода

    Advantech идеально подходят для приложений сбора данных, где требуется несколько каналов аналогового вывода. Платы аналогового вывода для шины PCI, а также дополнительные напряжения, токовый выход и идентификатор платы.

    Посмотреть продукты

  • Неизолированный цифровой ввод/вывод

    Неизолированные карты цифрового ввода-вывода с шиной PCI применяются для параллельной передачи данных, считывания логических сигналов TTL DIO, DTL и CMOS DIO. Эти неизолированные карты цифрового ввода-вывода позволяют пользователям выполнять все функции ввода-вывода одновременно на полной скорости без потери данных.

    Посмотреть продукты

  • Изолированный цифровой ввод/вывод

    Платы изолированного цифрового ввода-вывода

    Advantech представлены в широком ассортименте продуктов на платформах PCI-bus, изолированных DIO, ISA-bus, PC/104 и CPCI.

    Посмотреть продукты

  • Прилавок

    Серия карт счетчиков

    включает карту импульсного вывода, карты таймера счетчика и дополнительные карты счетчика для шины PCI и измерения тока ШИМ. Гибкие источники прерываний карт счетчиков подходят для управления двигателем и контроля положения.

    Посмотреть продукты

• Модули формирования сигнала и клеммные колодки

  Модули формирования сигналов представляют собой экономичные разделительные преобразователи сигналов с возможностью конфигурирования в полевых условиях. Модули формирования сигнала легко устанавливаются и помогают защитить ваш прибор. Изолированные клеммные колодки цифровых входов/выходов и монтажная плата ввода/вывода обеспечивают изолированные входные каналы, что делает их идеальными для промышленных приложений. Клеммы ввода/вывода также имеют защиту от высокого напряжения. >> Проверить Advantech DAQNavi S

  Быстрый выбор

  • Модули формирования сигнала

    Модули преобразования сигналов

    обеспечивают преобразование сигналов для каждого модуля в зависимости от типа датчика или сигнала. Модули преобразования сигналов включают несколько приложений для удовлетворения ваших конкретных потребностей.

    Посмотреть продукты

  • Изолированный/релейный цифровой вход/выход

    Изолированные клеммные колодки цифровых входов/выходов и монтажная плата ввода/вывода предлагают изолированные входные каналы, что делает их идеальными для промышленных приложений. Клеммы ввода/вывода также имеют защиту от высокого напряжения.

    Посмотреть продукты

  • Клеммные колодки ввода/вывода (ADAM-3900 и серии PCLD)

    Модули серии ADAM-3000 включают клеммные колодки ввода/вывода с разделительными формирователями сигналов, настраиваемыми в полевых условиях, что упрощает установку и защиту прибора.

    Посмотреть продукты

  • Проводной кабель ввода-вывода (серия PCL)

    Посмотреть продукты

• ГПИБ

  Карты

  Advantech GPIB совместимы со стандартом IEEE 488.2. Карты GPIB, основанные на картах шины PCI с модулями GPIB, позволяют пользователям легко получать доступ к прибору и управлять им.
