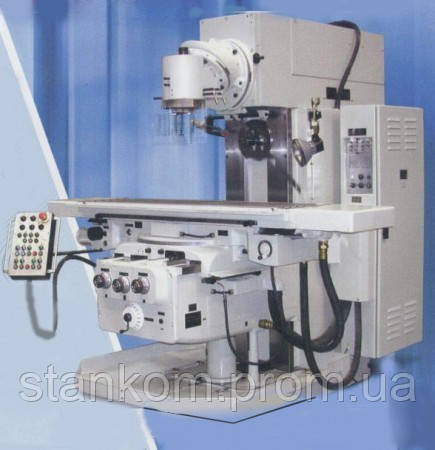

Широкоуниверсальный консольно-фрезерный станок FU450MRApUG
Вертикальная шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.
Станок отличается простотой управления и неприхотливостью в эксплуатации.
Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость, что обеспечивает жесткость конструкции, высокую износостойкость накладок направляющих.
Максимальная нагрузка на стол 1000 – 1500 кг, что позволяет вести обработку крупногабаритных деталей.
Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию.
Устанавливаемые шариковинтовые передачи позволяют достигать высокую точность перемещений, устанавливать на станки системы УЦИ и СППУ.
Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Технические характеристики FU450MRAPUG
| Параметр | Значение |
|---|---|
| Модель аналога, производимого в СНГ | ГФ3203 |
|
Рабочая поверхность стола, мм Рабочая поверхность стола, мм (специальное исполнение) |
400х1600 450х1800 |
| Нагрузка на стол, кг | 1500 |
| Продольное перемещение стола, мм | 1120 |
|
Продольное перемещение стола, мм (специальное исполнение) |
1320 |
Поворот стола в обе стороны, град.
|
45 |
| Поперечное перемещение крестового суппорта, мм | 345 |
| Вертикальное перемещение консоли, мм | 630 |
|
Вертикальное перемещение консоли, мм (специальное исполнение) |
400 |
| Ручное поперечное перемещение контропоры, мм | 500 |
| Мощность главного привода, кВт | 11 |
| Макс. крутящий момент на шпинделе, Нм (горизонтальный / вертикальный) | 1850 / 1200 |
| Конус инструмента | ISO-50 |
| Диаметр переднего подшипника, мм | 110 |
| Максимальный диаметр фрезы, мм | 315 |
Угол поворота вертикального шпинделя в обе стороны, град.
|
360 |
| Количество подач | 18 |
| Диапазон частот вращения горизонтального шпинделя, об/мин | 28…1400 |
|
Диапазон частот вращения горизонтального шпинделя, об/мин (специальное исполнение) |
45…2240 |
| Вертикальный шпиндель приводная мощность, кВт | 11 |
| Диапазон часто вращения вертикального шпинделя, об/мин | 28…1400 |
| Продольные и поперечные подачи, мм/мин | 16…800 |
|
Продольные и поперечные подачи, мм/мин (специальное исполнение) |
25…1250 |
| Вертикальные подачи, мм/мин | 5…250 |
|
Вертикальные подачи, мм/мин (специальное исполнение) |
8. ..400
|
| Мощность привода подач, кВт | 2.2 |
| Ускоренный ход, вдоль и поперек, мм/мин | 3150 |
| Ускоренный ход по вертикали, мм/мин | 1000 |
| Общая потребляемая мощность, кВт | 25,5 |
Широкоуниверсальный консольно-фрезерный станок FU450MRApUG хорошо зарекомендовал себя в мелкосерийном и крупносерийном производствах.
Документы
19aqg92msxzhy6np3mczv5blklq9vjsb
95,7 Кб
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку.
С вами свяжется менеджер для дальнейшего обсуждения. - Вы так-же можете просто отправить запрос на адрес электронной почты: [email protected]
С вами свяжется менеджер для дальнейшего обсуждения.Мы работаем с физическими и юридическими лицами по безналичному расчету.
Можем доставить ваш заказ собственными силами либо через операторов перевозок.
Широкоуниверсальный фрезерный станок FU450MRApUG
Широкоуниверсальные консольно-фрезерные станки позволяют вести фрезерование деталей из стали и чугуна как вертикальным шпинделем, так и горизонтальным. Шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станок FU450MRApUG и его аналоги хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.
К основным достоинствам широкоуниверсального консольно-фрезерного станка FU450MRApUG можно отнести:
Два шпинделя позволяют расширить функциональность станка в инструментальном и мелкосерийном производствах;– неприхотливость в эксплуатации;
– жесткость конструкции;
– повышенная износостойкость накладок направляющих;
– возможность обработки крупногабаритных деталей при максимальной нагрузка на стол 1000 – 1500 кг;
– наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
– наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
– устанавливаемые ШВП (шарико-винтовые передачи) позволяют достигать высокую точность перемещений, что позволяет устанавливать на станки системы УЦИ (устройство цифровой индикации).
Технические характеристики
|
Параметр |
Значение | ||
|
ГФ3203 | ||
|
Рабочая поверхность стола, мм |
400х1600 | ||
|
Количество пазов для зажима |
5 | ||
|
Нагрузка на стол, кг |
1500 | ||
|
Продольное перемещение стола, мм |
1120 | ||
|
Поворот стола в обе стороны, град. |
45 | ||
|
Поперечное перемещение крестового суппорта, мм |
345 | ||
|
Вертикальное перемещение консоли, мм |
630 | ||
|
Ручное поперечное перемещение контропоры, мм | 500 | ||
|
Мощность главного привода, кВт |
11 | ||
|
Максимальный крутящий момент на шпинделе, Нм |
1850 | ||
|
Конус инструмента |
ISO-50 | ||
|
Диаметр переднего подшипника, мм |
110 | ||
|
Максимальный диаметр фрезерной головки, мм |
315 | ||
|
Количество подач |
18 | ||
|
1,25 | ||
|
Диапазон частот вращения, об/мин |
28 . | ||
|
Фрезерный шпиндель приспособления ApUG: – приводная мощность, кВт – частота вращения, об/мин |
11 28 … 1400 | ||
|
Продольные и поперечные подачи, мм/мин |
16 … 800 | ||
|
Вертикальные подачи, мм/мин |
5 … 250 | ||
|
Приводная мощность, кВт |
2,2 | ||
|
Ускоренный ход, вдоль и поперек, мм/мин |
3150 | ||
|
Ускоренный ход по вертикали, мм/мин |
1000 | ||
|
Скорость подачи СОЖ, л/мин |
10 | ||
|
Общая потребляемая мощность, кВт |
26 |
