Станок гд500: ГД500 станок долбежный с гидравлическим приводом. Паспорт, схемы, характеристики, описание
alexxlab | 23.01.2023 | 0 | Разное
ГД500 станок долбежный с гидравлическим приводом. Паспорт, схемы, характеристики, описание
Сведения о производителе долбежного станка ГД500
Производитель долбежного станка ГД500 – Гомельский станкостроительный завод им. С. М. Кирова СтанкоГомель, основанный в 1885 году.
Станки, выпускаемые предприятием Гомельский станкостроительный завод им. С. М. Кирова, СтанкоГомель
- 7Д36 – станок поперечно-строгальный с гидравлическим приводом, 450 х 710
- 7Д37 – станок поперечно-строгальный с гидравлическим приводом, 560 х 1000
- 7Д430 – станок долбежный с гидравлическим приводом, Ø 630
- 7Д450 – станок долбежный с гидравлическим приводом, Ø 800
- 7М36, 7М37 – станок поперечно-строгальный с гидравлическим приводом, 450 х 710, 560 х 1000
- 7М430 – станок долбежный с гидравлическим приводом, Ø 630
- 737 – cтанок поперечно-строгальный с гидравлическим приводом, 450 х 900
- 7307д, 7310д – cтанок поперечно-строгальный с гидравлическим приводом, 450 х 710, 560 х 1000
- 7403, 7405 – станок долбежный с гидравлическим приводом, Ø 630, Ø 800
- 7430 – станок долбежный с гидравлическим приводом, Ø 650
- ГД200 – станок долбежный с механическим приводом малогабаритный, Ø 500
- ГД320
- ГД500 – станок долбежный с гидравлическим приводом, Ø 940
- ИР-500 – станок фрезерный горизонтальный многоцелевой, 500 х 500
- FSS350MR – станок консольно-фрезерный вертикальный, 315 х 1250
- FSS450MR – станок консольно-фрезерный вертикальный, 400 х 1600
ГД500 долбежный станок с гидравлическим приводом.
Назначение и область примененияГидрофицированный долбежный станок модели ГД500 (ГД-500) предназначен для изготовления шпоночных пазов, шлицев и канавок на фасонных и плоских поверхностях, для долбления плоских и фасонных поверхностей, вырезов, канавок в цилиндрических и конических отверстиях с углом конуса при вершине 20° и долбления наклонных поверхностей под углом до 10°.
Станок ГД500 предназначен для обработки наружных поверхностей изделий по высоте до 650 мм и обработки внутренних поверхностен изделий по высоте до 325 мм. Станок пригоден для работы в индивидуальном и мелкосерийном производстве, а также в ремонтных мастерских.
На станках ГД500 можно обрабатывать изделия из чугуна, стали и цветных металлов. Возможна обработка деталей массой до 0,5 т.
Принцип работы и особенности конструкции станка
Привод перемещения долбяка и привод подачи стола на каждый двойной ход долбяка гидравлические.
Наличие трёх видов подач стола (продольной, поперечной и круговой) даёт возможность обработки на данном станке нескольких поверхностей с одной установки.
Наличие механических подач стола, механизма автоматического останова, дистанционного управления позволяет многостаночное обслуживание.
Станок ГД500 предназначен для обработки долблением плоских и фасонных поверхностей, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.
Краткое описание конструкции станка ГД500
Долбежные станки имеют ступенчато-дроссельное регулирование скоростей долбяка. Регулирование скорости долбяка осуществляется двумя рукоятками, размещенными на крышке гидропанели управления. Скорость резания на всей длине хода долбяка постоянная.
Стол имеет три вида перемещений: продольное, поперечное и круговое. В коробке подач имеется делительный механизм поворота стола, позволяющий делить заготовку на заданное число частей. Также имеется механизм, позволяющий настраивать станок на определенную длину обработки детали и автоматически выключающий станок в конце обработки.
Конструкция долбежного станка обеспечивает отвод резца от заготовки на обратном ходу долбяка.
Стол перемещается как вручную, так и механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали и зубчатые колеса.
Станок ГД500 имеет гидравлическое перемещение долбяка и гидравлическую подачу стола на каждый его двойной ход. Кинематическая схема станка обеспечивает быстрое перемещение стола в продольном, поперечном и круговом направлениях от отдельного электродвигателя. Стол в указанных направлениях может перемещаться также вручную. В столе станка имеется делительный механизм, позволяющий точно делить заготовку на нужное число частей.
Скорость движения долбяка по всей длине хода постоянная. Станок имеет ступенчато-дроссельное регулирование скорости долбяка и перемещения стола. Изменение направления движения долбяка происходит за счёт переключения золотника управления при помощи двух упоров, помещённых на крышке панели управления.
Этими же упорами регулируется длина и место хода долбяка.
На правую сторону станка выведены две рукоятки. Одна из них служит для переключения скоростей движения долбяка, таких скоростей в станке 4. Другой рукояткой производится плавное регулирование скорости в пределах каждой ступени.
В станке ГД500 имеется механизм, позволяющий обрабатывать изделие на установленную длину обработки и автоматически выключающий станок в конце обработки; долбяк при этом останавливается в верхнем положении. Конструкция станка обеспечивает автоматический отвод резца от изделия при обратном ходе. Станок имеет дистанционное управление, осуществляемое от подвесной кнопочной станции. С кнопочной станции осуществляется пуск и останов главного двигателя, а также пуск, останов и настройка долбяка. В станке имеется ограничитель холостого хода — при останове долбяка останавливается главный двигатель. Станок снабжен системой охлаждения инструмента. Смазка направляющих долбяка принудительная от отдельного резервуара при помощи плунжерного насоса и ручная от ручного лубрикатора.
На долбёжный станок ГД500 устанавливается поворотная резцовая головка, позволяющая производить долбление под углом до 90° в обе стороны.
Устройство наклона салазок долбяка станка на угол до 5° к вертикали предназначено для получения шпоночных пазов в конических отверстиях.
Долбёжный станок ГД500 оборудован вертикальным переустанавливаемым долбяком с диапазоном до 265 мм, что значительно расширяет возможности станка и позволяет обрабатывать широкую номенклатуру изделий.
ГД500 Общий вид долбежного станка

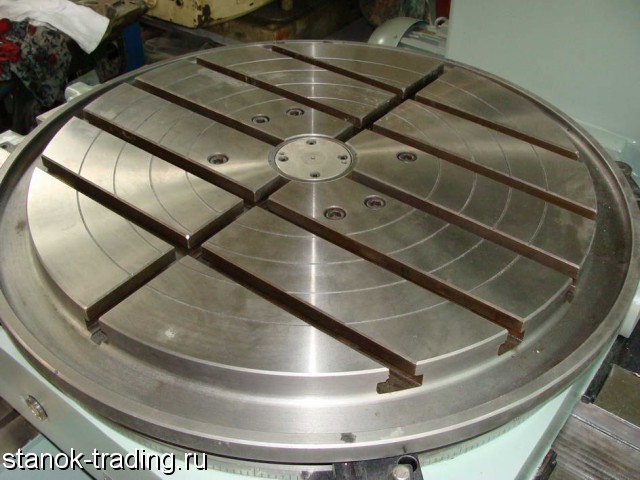

Фото долбежного станка ГД500
Фото долбежного станка ГД500. Смотреть в увеличенном масштабе

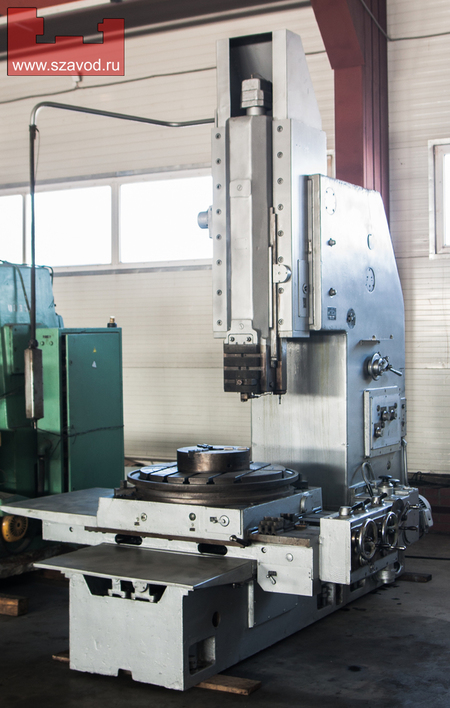

Фото долбежного станка ГД500
Фото долбежного станка ГД500. Смотреть в увеличенном масштабе
Читайте также: Ремонт гидравлических систем металлорежущих станков

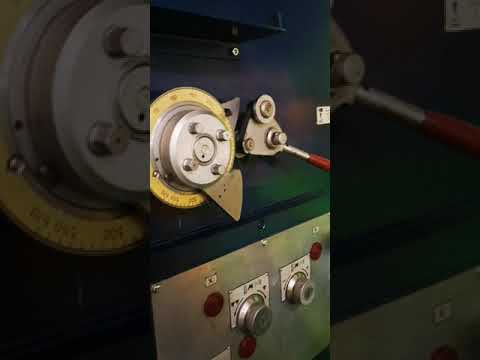

ГД500 станок долбежный с гидравлическим приводом. Видеоролик.
Технические характеристики долбежного станка ГД500
| Наименование параметра | 7М420 | 7Д430 | ГД320 | ГД500 |
|---|---|---|---|---|
| Основные параметры станка | ||||
| Класс точности станка | Н | Н | Н | Н |
| Ход долбяка, мм | 120. .320 | 120..320 | 120..320 | 120..500 |
| Диаметр стола, мм | 630 | 630 | 770 | 940 |
| Расстояние от плоскости стола до направляющих долбяка, мм | 500 | 500 | 500 | 710 |
| Расстояние от долбяка до станины (вылет), мм | 590 | 615 | 615 | 710 |
| Наибольшая высота обрабатываемого изделия при обработке наружной поверхности, мм | 320 | 500 | 500 | 650 |
| Наибольшая высота обрабатываемого изделия при обработке внутренней поверхности, мм | 250 | 250 | 250 | 325 |
| Долбежная головка станка (долбяк) | ||||
| Наибольшее перемещение долбяка в пределах рабочей зоны, мм | 570 | 500 | ||
| Наибольший угол поворота долбяка в направлении продольной подачи, град | 10° | 10° | ||
| Наибольшее сечение резца, мм | 40 х 25 | 32 х 20 | 32 х 20 | 32 х 20 |
| Скорость долбяка под нагрузкой, м/мин | 3. .38 | 3..38 | 3..38 | |
| Рабочий стол станка | ||||
| Наибольшие перемещения стола продольные (по направляющим станины), мм | 650 | 650 | 650 | 800 |
| Наибольшие перемещения стола поперечные (по направляющим салазок), мм | 500 | 510 | 510 | 650 |
| Наибольшие перемещения стола круговые, град | 360° | 360° | 360° | 360° |
| Цена деления лимба при продольном и поперечном перемещении стола, мм | 0,2 | 0,1 | ||
| Перемещение стола за оборот лимба при продольном и поперечном перемещении стола, мм | ||||
| Цена деления лимба при круговом перемещении стола, град | 1° | 1° | 1° | 1° |
| Перемещение стола за оборот лимба при круговом перемещении стола, град | ||||
| Пределы подач за один двойной ход продольные, мм | 0,2. .2,4 | 0,1..2,5 | 0,1..2,5 | 0,1..2,5 |
| Пределы подач за один двойной ход поперечные, мм | 0,2..2,4 | 0,1..2,5 | 0,1..2,5 | 0,1..2,5 |
| Пределы подач за один двойной ход круговые, град | 0,1..1,4° | 0,1..1,4° | 0,1..1,4° | 0,1..1,4° |
| Скорость быстрого перемещения стола продольная, мм/мин | 2,5 | 2,8 | 2,8 | |
| Скорость быстрого перемещения стола поперечная, мм/мин | 2,5 | 2,8 | 2,8 | 2,8 |
| Скорость быстрого перемещения стола круговая, об/мин | 4,07 | 4,5 | 4,5 | 4,5 |
| Электрооборудование. Привод | ||||
| Количество электродвигателей на станке | 3 | 3 | 3 | 3 |
| Электродвигатель гидропривода (главного движения), кВт (об/мин) | 7 | 10 | 11 | 11 |
| Электродвигатель ускоренного перемещения стола, кВт | 1,7 | 2,2 | 2,2 | 2,2 |
| Электродвигатель электронасоса СОЖ, кВт | 0,12 | 0,12 | 0,12 | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | ||||
| Габариты и масса станка | ||||
| Габариты станка (длина ширина высота), мм | 2650 х 1810 х 2890 | 3030 х 2175 х 3010 | 2850 х 2160 х 3010 | 3440 х 2760 х 3465 |
| Масса станка, кг | 5200 | 5700 | 5660 | 8160 |
- Копылов Р.
Б. Работа на строгальных и долбежных станках, 1975 - Петруха П.Г. Резание конструкционных материалов, режущие инструменты и станки, 1974
- Яковцев А.Д. Работа на строгальных и долбёжных станках, 1966
Список литературы:
Б. Работа на строгальных и долбежных станках, 1975Связанные ссылки. Дополнительная информация
Долбежный станок ГД 500.
Каталог товаров
Главная Каталог оборудования Станки и станочное оборудование Металлообрабатывающие станки Долбежные
ГД500
Продажа долбежных станков ГД500 со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Станки долбежные ГД500 с гидравлическим приводом.
Привод перемещения долбяка и привод подачи стола на каждый двойной ход долбяка гидравлические. Долбежные станки имеют ступенчато-дроссельное регулирование скоростей долбяка. Регулирование скорости долбяка осуществляется двумя рукоятками, размещенными на крышке гидропанели управления. Скорость резания на всей длине хода долбяка постоянная. |
На станках можно обрабатывать изделия из чугуна, стали и цветных металлов. Возможна обработка деталей массой до 0,5 т.Стол имеет три вида перемещений: продольное, поперечное и круговое. В коробке подач имеется делительный механизм поворота стола, позволяющий делить заготовку на заданное число частей. Также имеется механизм, позволяющий настраивать станок на определенную длину обработки детали и автоматически выключающий станок в конце обработки. Конструкция долбежного станка обеспечивает отвод резца от заготовки на обратном ходу долбяка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДОЛБЕЖНОГО МОДЕЛЬ ГД500:
| ГД500 | |
| Максимальный ход долбяка, мм | 500 |
| Расстояние от поверхности стола до нижнего торца направляющих долбяка, мм | 710 |
| Расстояние от наружной поверхности резцовой головки до станины (вылет), мм | 710 |
| Высота обрабатываемого изделия, мм, при обработке: – наружной поверхности, – внутренней поверхности.  |
630 325 |
| Угол наклона долбяка, град, наибольший | 10 |
| Скорость рабочего хода долбяка, м/мин. | 3-38 |
| Диапазон подач стола на один двойной ход долбяка: – продольных, мм – поперечных, мм – круговых, град. |
0,2-2,5 0,2-2,5 0,2-1,4 |
| Скорость быстрого перемещения стола: – продольного, м/мин. – поперечного, м/мин. – кругового, мин.-1 |
2,8 2,8 4,5 |
| Ход стола: – продольный, мм – поперечный, мм – круговой, град. |
800 650 360 |
| Диаметр рабочей поверхности стола, мм | 940 |
| Габаритные размеры, мм – длина, – ширина, – высота. |
3440 2760 3465 |
| Масса, кг | 8160 |
Заказать и купить долбежный станок ГД500 вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
