Станок гф2171 с чпу: ГФ2171 Станок консольно-фрезерный вертикальный с ЧПУ и АСИ. Паспорт, схемы, характеристики, описание
alexxlab | 21.04.2023 | 0 | Разное
| Технические характеристики | ГФ2171 |
|---|---|
| Размеры рабочей поверхности стола, мм | 400×1600 |
| Перемещение стола, мм | |
| – продольное (координата X) | 1010 |
| – поперечное (координата Y) | 400 |
| Наибольшее программируемое перемещение ползуна (координата Z), мм | 260 |
| Наибольшее установочное вертикальное перемещение стола, мм | 250 |
| Диапазон подач по координатам X, Y, Z, мм/мин | 3. ..6000 |
| Скорость быстрого перемещения узлов по координатам X, Y, Z, мм/мин | 7000 |
| Диапазон частоты вращения шпинделя, мин-1 | 50…2500 |
| Конус шпинделя | 50 |
| Наибольшая масса обрабатываемой детали (с приспособлением), кг | 400 |
| Емкость инструментального магазина, шт | 12 |
| Время смены инструмента, не более, сек | 20 |
| Отклонение от округлости при контурном фрезеровании цилиндрической поверхности, мм | 0,05 |
| Максимальная масса инструмента, кг | 15 |
| Количество одновременно управляемых координат: | |
| – при линейной интерполяции | 3 |
| – при круговой интерполяции | 2 |
| – при линейно-круговой интерполяции | 3 |
| Рабочее давление в гидросистеме по манометру гидростанции, МПа | 3,9 |
| Габаритные размеры станка с электро- и гидрооборудованием, мм | |
| – длина | 3350 |
| – ширина | 4170 |
| – высота | 3150 |
| Масса ГФ2171 станка с электро- и гидрооборудованием, кг | 6580 |
| Класс точности | П |

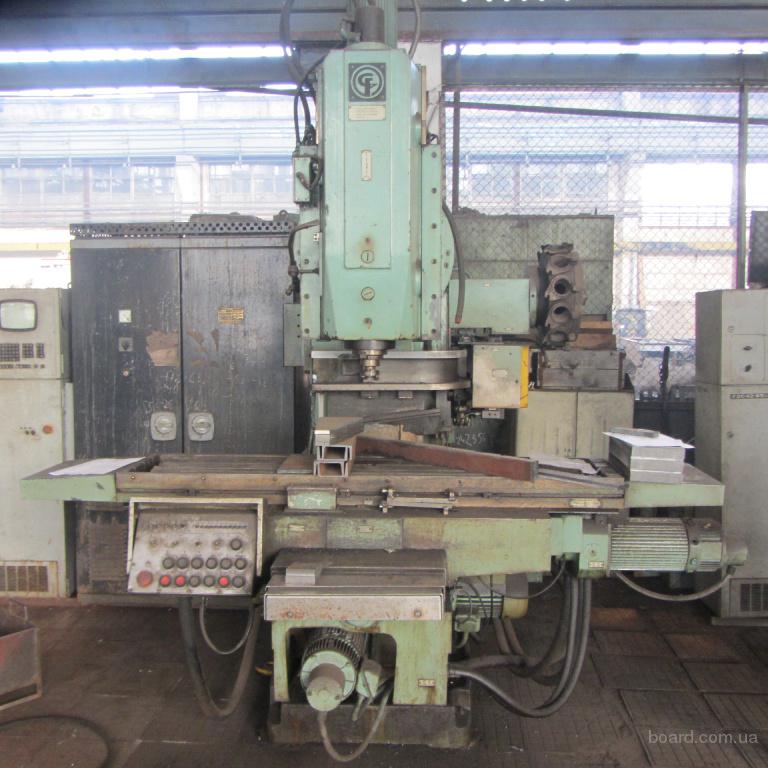

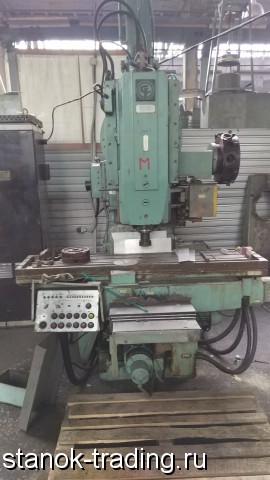

Вертикально фрезерный станок ГФ2171.
С5 c ЧПУ NC-210 в Москве (Фрезерные станки)- Россия
- Москва
- Металлообрабатывающие станки
- Фрезерные станки Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210 в Москве
Цена: 1 235 000 грн.
за 1 шт
Компания МетСтанСервис (Москва) является зарегистрированным поставщиком на сайте BizOrg.
Описание товара
Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.
Наряду с фрезерными операциями на станке можно производить точное сверление, растачивание, зенкерование и развертывание отверстий.
Особенности ГФ2171.С5 c ЧПУ NC-210:
Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станка позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Станок оснащен трехкоординатным устройством ЧПУ и электроприводами подач FORMIC (Чехия), что позволяет производить обработку сложных криволинейных поверхностей.
Технические характеристики вертикального фрезерного станка ГФ2171.С5 c ЧПУ NC-210
Характеристика
ГФ2171.С5 c ЧПУ NC-210
Размеры рабочей поверхности стола, мм 400х1600 Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг 400 Наибольшее перемещение стола, мм: продольное (координата X) 1010 поперечное (координата Y) 400 вертикальное (установочное) 430 Перемещение ползуна (координата Z), мм 260 Скорость быстрого перемещения узлов по координатам: X, Y, Z, мм/мин 7000 A, мин-1 – Пределы подач по координатам: Х, Y, Z, мм/мин 3-7000 А, мин-1 – Частота вращения шпинделя, мин -1 50-2500 Мощность двигателя главного движения, кВт 11 Количество инструментов в магазине, шт – Наибольший диаметр инструмента, мм 250 Время смены инструмента, сек – Расстояние от оси координаты А до поверхности стола, мм – Конус шпинделя 50 Отклонение от круглости при контурном фрезеровании цилиндрической поверхности, мм 0,05 Максимальная масса инструмента, кг 15 Количество одновременно управляемых координат: при линейной интерполяции 3 при круговой интерполяции 2 при линейно-круговой интерполяции 3 Габаритные размеры станка с электро- и гидрооборудованием, мм длина 3100 ширина 3135 высота 2850 Масса ГФ2171.
Товары, похожие на Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210
Продается 6662, МС610Ф1, 6642, 6У312, MAHO-1000, ГФ2171С5, ГФ2251, 6Р13, 6Р12Б, 67К25, ОФ-55, 7212, 7808
Вы можете приобрести товар Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210 в организации МетСтанСервис через наш сайт. Стоимость составляет 1235000 грн., а минимальный заказ – 1 шт. На данный момент товар находится в статусе “под заказ”.
Предприятие МетСтанСервис является зарегистрированным поставщиком на сайте BizOrg.su.
Служебная информация:
На нашем портале для удобства, каждой компании присвоен уникальный идентификатор. МетСтанСервис имеет ID 349038. Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210 имеет идентификатор на сайте – 3910402.
Если у вас появились сложности при взаимодействии с компанией МетСтанСервис – сообщите идентификаторы компании и товара/услуги в нашу службу поддержки пользователей.
Дата создания модели – 03/09/2013, дата последнего изменения – 07/04/2020. За это время товар был просмотрен 285 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией МетСтанСервис цена товара «Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210» (1 235 000 грн.) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании МетСтанСервис по указанным телефону или адресу электронной почты.
Часы работы:
Телефоны:
7 (966) 1180880
Купить вертикально фрезерный станок ГФ2171.С5 с ЧПУ NC-210 в Москве:
140130, Тверская ул.
, д. 20
Lathes 16K20, gp2171 фрезерные машины, обработчики C500, 371mm Surface Stranging, машины для литья инъекции, прессы, ножницы n3222
