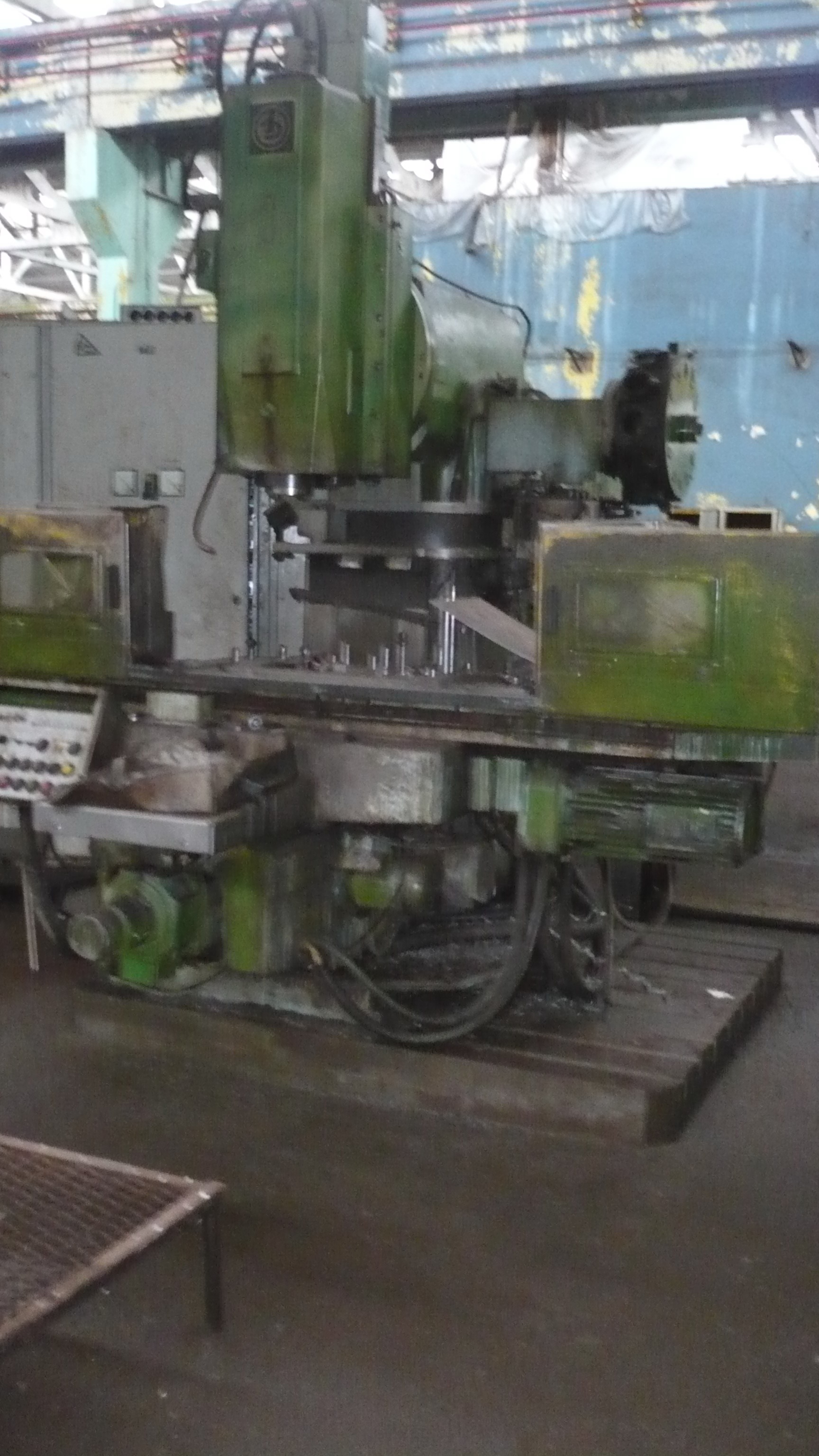

Вертикально Фрезерный Станок ГФ2171С5

Главная / ЧПУ станок / Фрезерный ОЦ / Вертикально Фрезерный Станок ГФ2171С5

Консольный станок с ЧПУ ГФ2171С5 вертикальный нормальной точности предназначен для многооперационной обработки разнообразных деталей сложной конфигурации из стали, чугуна, цветных и легких сплавов в замкнутом полуавтоматическом цикле. Наряду с фрезерными операциями, обрабатывающий центр с ЧПУ может производить сверление, зенкерование, развертывание и растачивание точных отверстий, связанных координатами, а также нарезание резьбы. Станок можно использовать в индивидуальном и серийном производствах.

Компоновка вертикально фрезерного станка ГФ2171С5 консольного типа с вертикально-подвижным по программе ползуном и продольно-поперечно-подвижным столом представлена на рис. 1.

Рис. 1. Станок ГФ2171С5: а – компоновка; б – посадочные и присоединительные размеры стола

Привод главного движения фрезерного станка с ЧПУ ГФ2171С5 осуществляется от асинхронного электродвигателя M1 через коробку скоростей, дающую 18 частот вращения шпинделя.

Приводы подач осуществляются от высокомоментных электродвигателей М2, M3, M4. Вертикальное перемещение консоли (установочное) выполняется от электродвигателя M5 (рис. 2). Дополнительные возможности:

ручное управление перемещением координат от выносного маховика;
подключение контрольно-измерительного щупа типа SONDI 3D;
возможность ввода технологических программ с гибких магнитных дисков FD3,5”;
хранение технологических программ на жестком магнитном диске емкостью от 5 до 20 Гб

Рис. 2. Кинематическая схема станка ГФ2171С5

Технические характеристики станка ГФ2171С5

Размеры рабочей поверхности стола 400×1600 мм
Количество Т-образных пазов 3
Программируемые перемещения по осям (Х; Ү; Z) 1010; 400; 260 мм
Вертикальное перемещение консоли (установочное) 250 мм

Пределы подач стола, ползуна 1…6000 мм/мин
Скорость быстрого перемещения по осям (Х; Ү;Z) 7 м/мин
Конус шпинделя (по ГОСТ 24644-81) 50 AT4
Количество частот вращения шпинделя 18
Пределы частоты вращения шпинделя 50. ..2500 мин(-1)
Коэффициент ряда выходных частот вращения шпинделя 1,26
Наибольший крутящий момент на шпинделе 615 Нм
Допустимое усилие подачи по осям (Х; Ү; Z) 16; 16; 10 кН
Расстояние от торца шпинделя до поверхности стола 250×500 мм
Расстояние от оси шпинделя до вертикальных направляющих станины 500 мм
Предельная высота устанавливаемый заготовки 380 мм
Предельные размеры обрабатываемых поверхностей 250x850x380 мм
Наибольшая нагрузка на стол 400 кг
Емкость магазина инструментов 12 шт
Время смены инструмента, не более 20 с

Максимальный диаметр инструмента (фреза торцовая; фреза концевая; сверло) 125; 40; 30 мм
Максимальный вес инструмента 15 кг
Вылет инструмента от торца шпинделя, не более 250 мм
Количество управляемых осей координат 3
Количество одновременно управляемых осей координат при линейной/круговой интерполяции 3/2
Мощность привода главного движения 11 кВт
Габаритные размеры станка с оборудованием 3680x4170x3150 мм
Масса станка (с оборудованием) 5000 (6580) кг

Следующая статья

Остались вопросы?

Заполните форму и наши менеджеры свяжутся с вами

Как к вам обращаться:

Ваш номер телефона:

Нажимая кнопку «Отправить», Вы принимаете Условия и даёте своё согласие на обработку Ваших персональных данных, в соответствии с Политикой конфиденциальности

Станок вертикальный консольно-фрезерный с ЧПУ ГФ2171С5

Справочник
Станки советские, российские, импортные – справочная информация
Станки советские, российские, импортные – справочная информация
Станок вертикальный консольно-фрезерный с ЧПУ ГФ2171С5

Станки предназначены для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.

Технические характеристики станка ГФ2171С5

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)	Н
Длина рабочей поверхности стола, мм	1600
Ширина стола, мм	400
Наибольшее перемещение по осям X,Y,Z, мм	1000_400_250
ЧПУ	2С42-65
Пределы частот вращения шпинделя Min/Max, об/мин.	40 – 2000
Мощность, кВт	7.5
Габариты, мм	3680_4170_3150
Масса, кг	6580
Начало серийного выпуска, год	1985
Завод-производитель	Завод Фрезерных Станков ЗФС, ОАО
