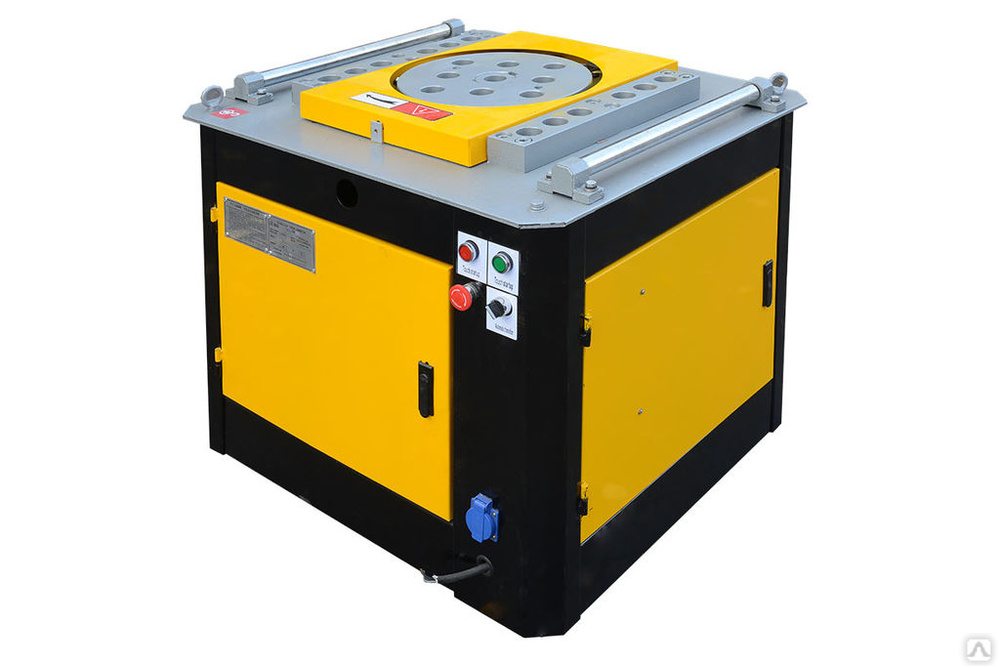

Станок для гибки арматуры Г-55

Станок для гибки арматуры Г-55 самый высокопроизводительный из серии гибочных станков торговой марки VPK. Обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Усиленные передаточные пары позволяют обрабатывать стержни арматуры большого диаметра. Станок Г-55 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения и полосы.

ПРИНЦИП РАБОТЫ

Гибка арматуры на станке Г-55 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.

ОСОБЕННОСТИ

на станке установлена защита электродвигателя и аварийные «СТОПы»
редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной « ванне »

ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек
до 7. 6 гибов в минуту как одного, так и нескольких прутков
все элементы станка хорошо закреплены и защищены
электродвигатель 4 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатации замена
масла один раз в год

В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.

ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Мощность, 380В, 50Гц, кВт	Скорость вращения рабочего диска, об/мин	Класс арматуры ГОСТ 5781-82 и 10884-94												Габариты,мм ДхВХШ	Вес, кг	Масло, л
			А-I (А240)			А-III (А400)			А-500С			Ат500
			кол-во прутков при единовременной гибке, шт.
			1	2	3	1	2	3	1	2	3	1	2	3
			максимально допустимый øарматуры,мм
Г-55	4	7.6	55	36	22	50	32	18	42	28	18	42	28	18	910х700х910	595	22

Станок для гибки арматуры СГА-40
Станок для гибки арматуры СГА-55
Машина гибочная МГА (станок для гибки арматуры)
Гибочные станки СГА-1, СГА-1ЭБ, СГА-50
Станок для гибки арматуры GW-40
Станок для гибки арматуры GW-42
Станок для гибки арматуры GW-50
Станок для гибки скоб и хомутов из арматуры Г-16
Станок для гибки дуг и спиралей ГС-32
Станок для гибки арматуры Г-35
Станок для гибки арматуры Г-40
Станок для гибки арматуры Г-42
Станок для гибки арматуры Г-50

Станок для гибки арматуры — назначение, описание, виды

Каталог

Бренды

Главная » Помощь покупателю » Станок для гибки арматуры — назначение, описание, виды

19 апреля 2021

Содержание

Автоматизированный процесс гибки

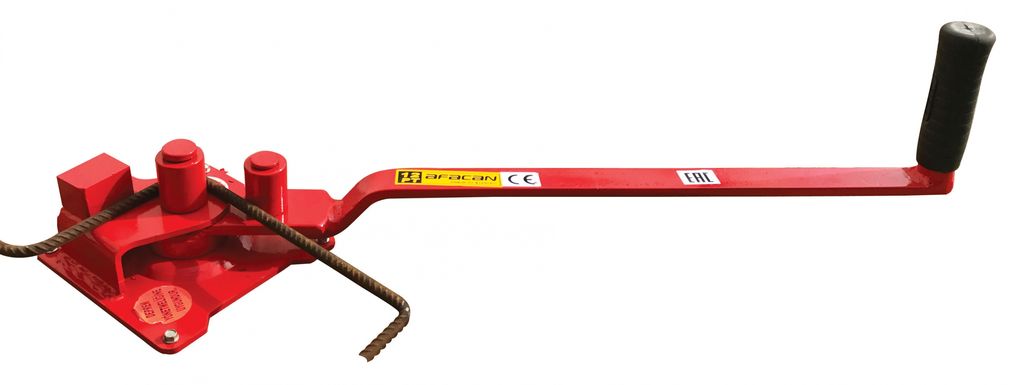

Гибка арматуры с помощью станков с ручным управлением

Арматурная сталь используется для усиления бетонных конструкций при строительстве объектов самого различного назначения. Для формирования силовых каркасов часто требуется гибка стальных прутов. Осуществить эту операцию в промышленных масштабах позволяет станок для гибки арматуры с электромеханическим или гидравлическим приводом. В зависимости от требуемых объемов и интенсивности выполняемых работ выбирают оптимальный вид устройства для сгибания арматуры – с ручным управлением или полностью автоматизированный. Основные области применения гибочного оборудования – монолитное строительство, предприятия по производству ЖБИ, сооружение инфраструктурных объектов.

Автоматизированный процесс гибки

Автоматизированное устройство для гибки арматуры обеспечивает высокую производительность, точность размеров и формы получаемых готовых деталей. Этапы автоматизированного сгибания арматурных стержней на станках с ЧПУ:

Оператор вводит программу гибки. Компьютер устанавливает длину отрезков, определяет ход гибочного ползунка с учетом пружинящих свойств стали и проектной геометрии готового изделия.
Включается механизм подачи. После подачи стержня до упора осуществляется резка.
Отрезанный пруток поступает на место гибки.
Гибочный ползунок передвигается до полного обжатия прутка матрицей с профилем, соответствующим заданной конфигурации детали.
Осуществляется обратный ход ползунка, сбрасыватель выталкивает согнутый пруток из зоны гибки.

Готовая деталь удаляется в подготовленную тару.

Разные модели гибочных станков выполняют плоскую или пространственную гибку. В полностью автоматизированных станках функция оператора заключается только в заправке прутка, подаваемого в бухтах, в кассету. Процессы правки, резки и гибки осуществляются непрерывно.

Гибка арматуры с помощью станков с ручным управлением

При относительно небольших объемах гибки арматуры покупка дорогостоящих станков с автоматическим управлением бывает экономически нецелесообразной. Агрегаты с электромеханическим приводом и ручным управлением более компактны и стоят дешевле. Их минусом является необходимость предварительной резки заготовок.

Станки с электромеханическим управлением могут быть мобильными, используемыми обычно на строительных площадках, или стационарными, применяемыми в условиях производственных цехов.

Мобильные модели устанавливаются под навесами. К стационарным агрегатам подводят электрические кабели, подсоединяют оборудование к заземляющему контуру, оборудуют вентиляционную систему. На станках предусматривают отверстия, позволяющие перемещать агрегаты с помощью подъемного оборудования.

Основной рабочий орган гибочных агрегатов с электромеханическим приводом – вращающийся диск, на котором закреплены центральный и изгибающий пальцы, между ними предусмотрен зазор для размещения в нем прутка. Одним концом арматурный стержень упирается в ролик, жестко зафиксированный на корпусе. При повороте диска изгибающий палец огибает пруток вокруг центрального пальца по нужной траектории.

Назначение устройств для сгибания арматуры – гибка: одноугловая, двухугловая, круговая, загибка крюков. Популярные бренды гибочного оборудования – Vektor, Zitrek, Grost.

Преимущества таких агрегатов:

возможность гибки в двух направлениях;

наличие защитных систем, обеспечивающих безопасность работы оператора;
возможность изготавливать детали с нестандартными изгибами;
большой перечень настроек для выполнения различных технических задач.

Управлять таким оборудованием может один оператор, при этом применять грубую физическую силу не требуется.

4 вида станков для гибки арматуры: как их использовать Чтобы решить эту проблему, подрядчики обычно используют машины для гибки арматуры, что значительно упрощает и ускоряет задачу.

В этой статье мы обсудили четыре типа станков для гибки арматуры, которые являются либо полностью автоматическими, либо полуавтоматическими, оснащены панелью управления ЧПУ для автоматизации и могут использоваться как для хомутов, так и для хомутов и арматурных стержней.

Содержание

Автоматический станок для гибки арматурных стержней с ЧПУ

С помощью этого типа гибочного станка стальные стержни можно сгибать под различными углами и радиусами, которые используются в строительстве. Например, треугольник, четырехугольник, пентаграмма, кольцо или любое количество других многоугольников.

За один день вы можете сэкономить 300 долларов, а за месяц вы можете накопить достаточно, чтобы купить одну машину. Самая высокая скорость составляет 3,7 секунды на штуку. Он может обрабатывать до 2500 стремян (двойная проволока) за один час, это очень быстро.

Он состоит из четырех основных компонентов:

Панель управления ЧПУ
Драйвер
Правильный ролик
Ось гибки

Функционирование:

Панель управления начинается с процесса. Пользователь вводит данные стержней, которые необходимо согнуть. Он определяет угол и все другие важные детали. Панель управления также может хранить изображения некоторых наиболее часто используемых форм

Далее следует блок подачи, куда подается арматура. Затем арматура вытягивается приводным блоком.

Далее идет набор правильных роликов, которые выпрямляют прутья и устраняют любые углы кручения. Они также выравнивают стержни, подаваемые на ось гибки.

Последний этап – гибка оси. Он состоит из диска и небольшого металлического барабана, заставляющего стремя вращаться вокруг оси. Барабан изгибает стремя по нужной оси. В этом блоке есть резак, который обрезает стремя до нужной длины.

Машина может работать как от электричества, так и от бензинового двигателя. Машина управляется гидравлической системой.

Основные характеристики

Специальная конструкция упрощает выпрямление ребристых стержней и не приводит к травмам при выпрямлении ребристых стержней.
Помимо правки стальных стержней, механизм криволинейной правки предотвращает осевое скручивание арматурных стержней.
Каждый стальной стержень можно выпрямить по отдельности с помощью механизма вертикальной правки, чтобы гарантировать, что стальной стержень выпрямлен в соответствии с высочайшими стандартами.
Ролики изготовлены из высококачественной легированной стали, твердой и износостойкой. Близко к углу стальной формовочной машины, чтобы обеспечить надлежащий изгиб стального стержня.

Полуавтоматический станок для гибки арматуры

Эффективный набор инструментов для гибки арматуры и изготовления хомутов, если они уже обрезаны. Машины представляют собой единое целое и могут быть легко перемещены.
Действующий
Первый шаг – нарезать арматурные стержни нужной длины. Этот шаг обычно не выполняется машиной.
Далее идет фиксация угла изгиба прутка на станке с помощью его вращающегося диска. Этот процесс выполняется вручную, и вы тщательно выбрали угол. Угол выбирают, вставляя соответствующий угловой паз на вращающемся диске с металлическим барабаном.
Один угол фиксирован. Включите машину с помощью ручной панели пользователя, прикрепленной с одной стороны.
Нажмите кнопку педали ногой, чтобы начать вращение диска. При вращении диска он начнет изгибать размещенную внутри него арматуру.
Основные характеристики
Этот станок для изготовления хомутов имеет три различных угла наклона, которые можно регулировать с помощью электроники
Благодаря режиму хомута, разработанному для гибки хомутов, процесс может повторяться автоматически без повторной регулировки углов
Ручное или автоматическое управление левые и правые повороты.
Переключатель и штифты для регулировки угла изгиба
Полуавтоматический станок для гибки арматуры с ЧПУ

Это эффективный набор инструментов для гибки арматурных стержней и изготовления хомутов, если они уже обрезаны. Он поставляется в виде единого блока, который можно легко перемещать. Сбоку на нем установлена панель ЧПУ, что упрощает его эксплуатацию по сравнению с полуавтоматическим станком для гибки арматуры.
Функционирование
Первым шагом снова является обрезка стержней до нужной длины.
Далее следует выбрать желаемую форму изгиба хомута или арматуры на панели ЧПУ. Пользовательские формы также могут быть введены.
Включите станок с помощью панели ЧПУ, прикрепленной к одной стороне.
При вращении диска он начнет изгибать размещенную внутри него арматуру. После того, как каждая единица сделана, она останавливается и ждет, пока будет вставлена следующая единица.
Основные характеристики
Угол изгиба и количество изгибов контролируются ЧПУ
Имеет программы и несколько углов изгиба для каждой детали
Идеально подходит для гибки скобами и двойными блоками для быстрой гибки
путем поворота влево и вправо на этом станке для гибки стальных прутков вручную или автоматически.
Дополнительное гибочное устройство может быть установлено на машине для выполнения различных типов гибки (например, гибка скобой, спиральная гибка).
Идеально подходит для заводов по производству арматуры и внутренних помещений.
Полуавтоматический станок для гибки арматурных стержней с ЧПУ

Как следует из названия, этот станок не поддерживает все возможности автоматического станка для гибки стержней с ЧПУ. Он не может резать арматуру и в основном подходит для стержней небольшого диаметра.
Функционирование
Работает примерно так же, как полуавтоматический станок для гибки арматуры с ЧПУ. Единственным отличием являются гибочные головки, установленные на вращающемся диске. Они представляют собой пластины, на которые можно вставлять группу стержней и изгибать их под заданными углами при вращении диска.
Основные характеристики
Его основные характеристики более или менее напоминают полуавтоматический станок для гибки арматуры с ЧПУ. Единственная разница заключается в количестве стремян, которые можно согнуть одновременно.
Выводы
Подводя итог, можно сказать, что существует несколько типов станков для гибки прутков, и ваш выбор зависит в основном от характера проекта. Для крупных инфраструктурных проектов следует выбрать автоматический станок для гибки арматурных стержней с ЧПУ, поскольку он сэкономит вам много рабочих часов и значительно облегчит вашу жизнь.
Нажмите для поиска
Искать:
Станок для гибки арматуры; Преимущества и типы
Главная Оборудование Оборудование Артикул Станок для гибки арматуры; Преимущества и типы
Станок для гибки арматуры
Станки для гибки арматуры обычно используются для обеспечения точности углов гибки. Станок подходит для гибки широкого спектра стальных стержней, TMT, арматурных стержней и т. д., используемых в строительстве. Он способен сгибать самую прочную арматуру, и его применение очень обширно. Машина подходит для подрядчиков или строительных компаний для выполнения различных операций с арматурой в соответствии с их требованиями. Он содержит длинные стальные валы, которые могут потребовать изгиба перед использованием в строительстве. Для гибки арматуры в строительной отрасли применяются различные виды гибочных станков. Все типы гибочных станков отличаются конструкцией и конструкцией, прочностью, технологией и применением. Помимо гибки стальных стержней, различные машины также обладают уникальными функциями и возможностями в зависимости от задачи, которую необходимо выполнить. Его можно использовать в строительной отрасли для страховочных крюков для строительных лесов, потолочных крюков, бетона, а также в железнодорожной отрасли, включая железнодорожные зажимы и т. д.

Преимущества станков для гибки арматуры
Гибка арматуры позволяет рабочим сосредоточиться на всех остальных аспектах работы и позволяет устройству выполнять эту утомительную работу.
Его преимущества включают в себя;
Изготовлено из электрических и механических компонентов, которые структурировано выполняют задачу гибки
Повышает скорость вашей работы и сокращает время, необходимое для гибки
Облегчает выполнение нескольких работ в день и дает вам больше времени для другая работа.
Снижает вероятность несчастных случаев и дальнейших травм благодаря быстрой режущей способности. Последние модели имеют опции безопасности, которые помогают контролировать температуру и давление во время резки.
Они очень портативны и легко перемещаются
Позволяет выполнять многозадачные работы за короткое время благодаря мощным режущим инструментам
Гибочное оборудование компактной конструкции обеспечивает точную гибку
Может выполнять гибку по различным дугам от 0 до 180 градусов для различных строительных целей
Ускоряет операции, обеспечивая более высокое качество гибки
Автоматическая гибка стержней TMT под различными углами от 0° до 180° в соответствии с различными потребностями
Гибка стержней TMT различных диаметров
Типы станков для гибки арматуры
Переносной станок для гибки арматуры
Мощный переносной станок для гибки арматуры способен точно выполнять гибку арматуры, не нарушая прочности металлических стержней. Этот мощный электромеханический трубогиб имеет два предустановленных угловых фиксатора для повторения одного и того же углового изгиба. Их легко использовать и носить с собой. Они применяются в железобетонных конструкциях, которые могут изгибать арматурные стержни под углами в зависимости от требований конструкции. Портативные гибочные станки могут сгибать арматуру различных размеров и сортов. Новейшие модели Этот мощный электромеханический трубогиб имеет два предустановленных угловых фиксатора для повторения одного и того же углового изгиба
Электрический станок для гибки арматуры
Этот тип машины может сгибать стальной стержень под разными углами и дугами в соответствии с различными потребностями. Электрические станки для гибки арматуры разработаны с научной точки зрения. Компактная структура делает его прочным. Они широко применяются в железобетонных конструкциях, которые могут изгибать арматуру по различным дугам и углам в зависимости от потребностей проекта. Электрические гибочные станки могут сгибать арматуру различных размеров и сортов. Этот тип трубогиба работает от электричества и удобен в использовании.
Гидравлический станок для гибки арматуры
Гидравлический станок для гибки и правки арматуры. Это помогает сэкономить ценные человеко-часы, аккуратно и эффективно сгибая или выпрямляя изогнутую арматуру. Он работает как простой портативный электрический станок для гибки арматуры под углом 90 градусов. Арматурные стержни различных размеров и диаметров от 4 мм до 60 мм можно сгибать с помощью гидравлического станка для гибки арматуры. Этот гибочный станок равномерно и точно изгибает стальные стержни. Он достаточно портативный и универсальный, чтобы сгибать или выпрямлять арматуру на месте с помощью гидравлических функций «толкай/толкай». Он может согнуть 9Угол 0 градусов, а его гибочная головка также вращается на 360 градусов.
Автоматический станок для гибки арматуры
Новейшие конусы автоматического станка для гибки арматуры, оснащенные сервосистемой, могут автоматически выполнять подачу, выпрямление, гибку и резку арматуры. Станок может непрерывно изгибать различные фигуры хомутов и используется для производства крюков и хомутов из арматуры в строительстве, на заводах по производству мостов, высокоскоростных дорог и арматуры. Станок используется для правки и гибки стержней ТМТ, используемых на строительных объектах. Он может автоматически выполнять выпрямление, калибровку, гибку, резку и другие процессы. Конечные продукты могут быть любого размера и формы в соответствии с требованиями заказчика, а также может быть установлен объем производства.
Заключение
Станок для производства арматуры очень прост в использовании, а также удобен, что означает, что вы можете использовать его когда и как хотите. Эта машина используется в строительной отрасли. Это ускоряет время, необходимое для гибки арматуры. Есть несколько типов машин, которые вы можете выбрать. Размер машины будет зависеть от того, сколько арматуры вам нужно согнуть, как обсуждалось выше.
