Гибочный станок для листового металла: конструкция, параметры, виды

Технологический процесс гибки металлических листов считается одним из популярнейших на производстве. Так изготавливаются отливы, коньки, кровельные элементы, детали для металлоконструкций. Чтобы согнуть твердый материал нужен гибочный станок для листового металла.

Листогибочный станок

Конструкция и сферы применения листогибочного станка

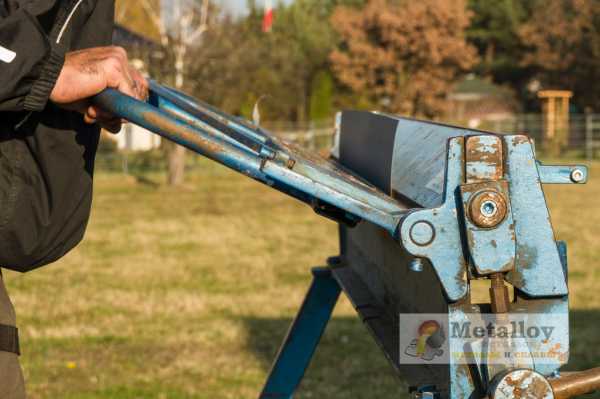

Станки для гибки листового металла применяются в домашних мастерских, на заводах. Устройства имеют одинаковый принцип работы. Изменяются только тип привода. Конструкция листогиба:

  1. Основание, которое удерживает рабочий стол, подвижные механизмы. Это касается моделей, которые не закрепляются на верстаках.
  2. Прижимные маховики, которые удерживают деталь при работе. Обычно представляют собой металлическую пластину.
  3. Деревянная балка, которая выполняет роль подушки, выступающей в роли опоры для заготовки.
  4. Угломер для выставления нужного угла.
  5. Упоры, ограничивающие лист на передней, задней части.

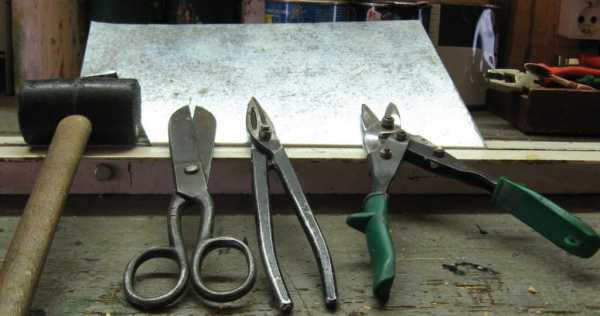

Листогибы комплектуются специальным ножом для разрезания металлических листов. Он представляет собой отдельный инструмент, который навешивается на станок. Мастеру нужно приложить усилия, чтобы провести им по всей ширине заготовки. Острые диски разрежут тонколистовой материал по выставленному размеру.

Листогибы применяются в разных направлениях промышленности:

  1. Изготовление кровельных комплектующих.
  2. Машиностроение — создание деталей для корпусов.
  3. Изготовление подоконников для пластиковых окон.

Технические характеристики

Любой станок обладает рядом параметров, которые определяют его возможности, функциональность. Относительно листогибочного оборудования можно выделить следующие характеристики:

  • длину рабочей части;
  • габариты конструкции;
  • тип станка — настольный, стационарный;
  • тип привода;
  • максимально допустимая толщина листов, допустимых к обработке.

Виды листогибов

Гибочные станки разделяют по разным факторам. Зависимо от типа привода, можно выделить такие виды оборудования:

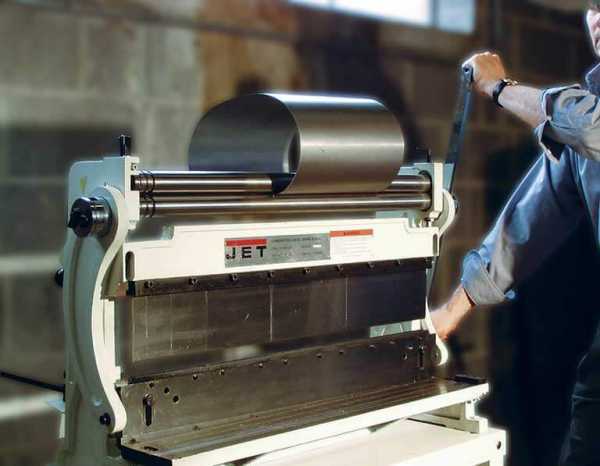

  1. Ручные — модели, устанавливаемые в частных мастерских, на предприятиях. Состоят из прижимной пластины, рабочего стола, гибочного механизма, который работает после передачи усилия человека через специальные ручки. Для работы с оборудованием не нужно обладать дополнительными навыками.
  2. Механические — конструкции, которые состоят из маховика, подвижного вала, прижимных пластин. Чтобы согнуть заготовку, необходимо раскрутить маховик.
  3. Гидравлические — система, работающая с помощью жидкости. Под давлением она начинает воздействовать на гидроцилиндр, который сгибает лист.
  4. Электромеханические — состоит из электродвигателя, который с помощью ремней и набора шестерней передаёт усилие на прижимную планку, подвижный механизм. Позволяют сгибать заготовки большой толщины.

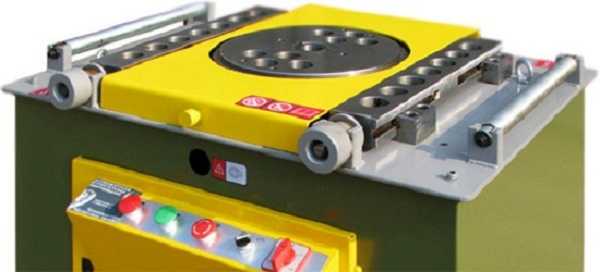

  5. Пневматические — механизмы, работающие с помощью пневмоцилиндров.
  6. Электромагнитные — современное оборудование, на котором устанавливаются электромагниты большой мощности. После включения станка они начинают передвигать сгибающую планку до заданного угла.

К отдельной группе стоит отнести компактные модели листогибов. Они могут использоваться на строительной площадке. Минус — недостаточная величина и мощность, что не позволяет сгибать листы больших размеров и толщины.

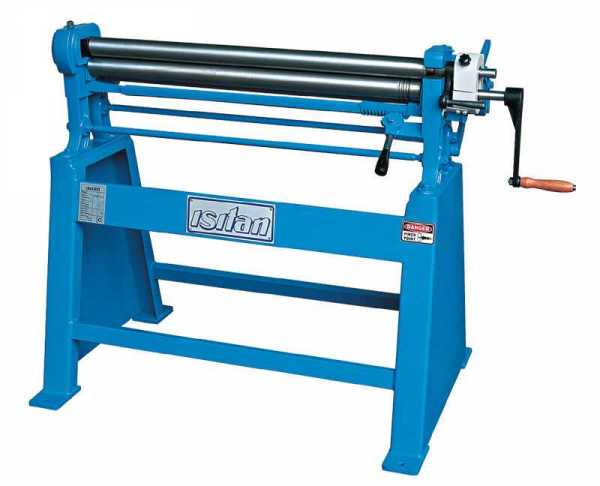

Ручной листогибочный станок

Преимущества и недостатки гибочных станков

Промышленное оборудование, компактные станки обладают сильными и слабыми сторонами. Преимущества листогибов:

  1. Создание нужных узлов без сваривания заготовок.
  2. Изделие не теряет показателей прочности, структура не изменяется как при нагревании.
  3. На месте изгиба не образуется ржавчина.
  4. Деталь остаётся цельной.

Недостатки:

  1. Чтобы работать на ручных станках, нужно прилагать немалые усилия.
  2. Важно точно выставлять лист перед зажимом, чтобы не случилось перекоса.

Часто после разрезания изделий человек берётся за них голыми руками, что может стать причиной появления травмы.

Принципы выбора и эксплуатации листогиба

При выборе станка для гибки металла нужно учитывать ряд факторов:

  1. Для разовых работ подойдёт ручная модель.
  2. Нужно учитывать размеры рабочей части, чтобы можно было сгибать листы нужного размера.
  3. Принимать во внимание максимально допустимую толщину сгибаемого изделия.
  4. Модель, оборудованная ножками, рабочим столом с упорами гораздо удобнее, надёжнее механизма, закрепляемого на верстаке.

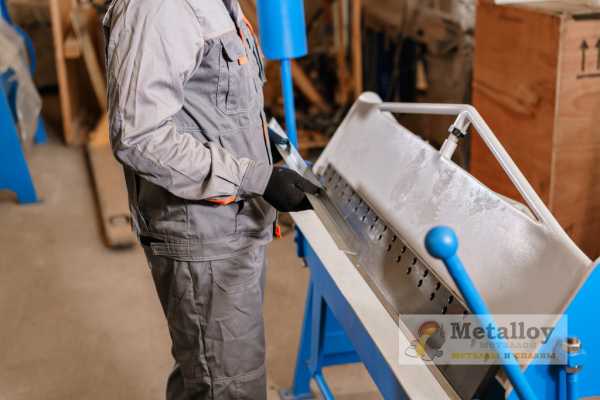

При гибке металла нужно учитывать особенности эксплуатации оборудования:

  1. Работать в защитных перчатках, поскольку у тонколистового металла острые края и можно порезаться.
  2. Не пытаться согнуть листы большой толщины на ручных моделях.
  3. Не начинать поднимать ручки до выставления заготовки. При сгибании нужно положить обе руки на рукояти.

Мастера рекомендуют использовать механизмы, оборудуемые педалью для управления. Она позволяет обезопасить себя в процессе.

Листогиб своими руками

Чтобы не тратить деньги на покупную модель, можно собрать гибочный станок для листового металла своими руками. Изначально нужно рассчитать размеры, нарисовать чертеж, подготовить расходные материалы, инструменты.

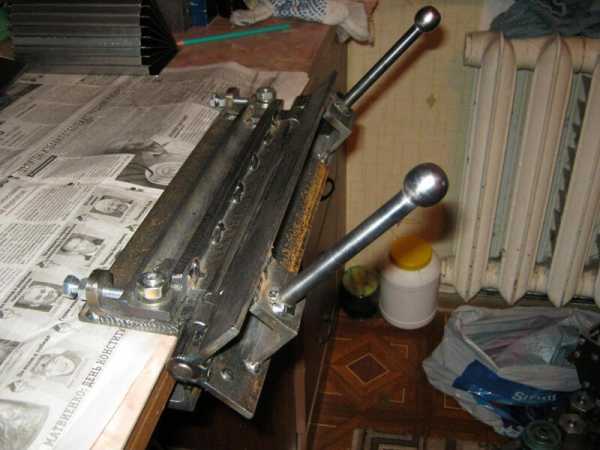

Листогиб своими руками

Подготовка и оборудование

Чтобы сделать конструкцию своими руками, нужно подготовить:

  • металлические швеллера;
  • уголки, зависимо от длины рабочей части;
  • дверные петли;
  • арматуру или трубы малого диаметра для изготовления ручек;
  • металлический лист, прутья для создания каркаса;
  • деревянный брус.

Из инструментов нужна болгарка, сварочный аппарат, щётка по металлу.

Этапы сборки

При изготовлении самодельного станка для гибки листового металла своими руками нужно:

  1. Нарисовать чертёж конструкции. Обозначить размеры, подвижные элементы.
  2. Изготовить каркас с устойчивыми ножками из швеллеров, металлических прутьев. На рабочем столе закрепить лист металла. Всё скрепляется сварочным аппаратом. Швы зачищаются щёткой, покрываются антикоррозийным составом.
  3. Закрепить уголки параллельно друг другу. Соединить их петлями. Это подвижный элемент, который нужно закрепить на рабочем столе.
  4. На одном из уголков нужно наварить трубки, которые будут выполнять роль ручек.

Гибочные машины применяются для изгибания металлических листов под разными углами. Чтобы не покупать дорогое оборудование, можно собрать его самостоятельно. Для этого нужно рассчитать габариты листогиба, подготовить материалы, провести сборку.

metalloy.ru

Гибочные станки для гибки металла

Главная страница » Гибочные станки

В данном разделе собраны ссылки на материалы обо всех видах гибочных станков- листогибы, трубогибы, станки для гибки арматуры, профиля и прочее

Гибочный станок – это механическое оборудование, предназначенное для гибки и резки металлических листов любой толщины и длины. Такие станки используют метод холодной гибки (т.е. сварка не используется и отсутствуют сварочные швы).

Гибочный станок предназначен для работы с листовым металлом, лакокрасочными и цинковым покрытием. Это универсальный инструмент, он обладает небольшим весом и простой конструкцией. Его можно использовать в стационарных условиях, на производстве и прямо на рабочих объектах.

Гибочный станок бывает следующих видов:

  • — ручной. Такой станок используется для немасштабных работ. Его главным принципом работы является сила человека. Такой станок может гнуть оцинковые медные, стальные, алюминиевые листы, листы, покрытые лаком и краской. Размер его небольшой, он легко транспортируется. На таком листогибе могут работать рабочие без специальной технической подготовки.
  • — пневматический. Он предназначен для гибки листов, покрытых краской. В работе такой станок использует пневмоцилиндры.
  • — гидравлический. Станок данного вида загибает металлические листы, используя гидроцилиндры.
  • — электромеханический. Применяется только в стационарных условиях. Работает за счет электродвигателя, приводной системы цепей, ремней, редуктора.
  • — механический. Также в основном используется в стационарных условиях и работает за счет передачи энергии от предварительно раскрученного маховика.
  • — мобильный. Используется на стройплощадках. Изготовляют оперативно различные изделия из металлических листов для крыш, водоотливов, карнизных и ветровых планок. Позволяет изготавливать необходимые изделия прямо на месте монтажа.Такие станки компактны. Вес их до 100 кг. Используются также в мелкосерийном производстве.
  • — электромагнитный. Принцип его работы заключается в том, что изгиб металлического листа происходит под действием сверхмощного электромагнита. С его помощью производят коробы и сегменты.

Гибочные станки используются в строительстве и промышленности для получения профиля заданного параметра и нужной конфигурации.

Страница 1 из 212»

kovka-svarka.net

Вальцовочные станки для гибки листового металла: видео, чертежи, ГОСТ

Вальцовочный станок потребуется при необходимости листогибочных работ с цельной заготовкой, когда изменение её оси после деформирования носит монотонный характер, а резкие изгибы или изменения углов не планируются.

Классификация и особенности

Данное оборудование подразделяется на две основные группы:

  • Вальцы ручные, привод которых обеспечивается мускульным усилием оператора;
  • Электромеханические вальцы, необходимый крутящий момент на которых обеспечивается электродвигателем.

Эксплуатационные возможности листогибочных вальцев с ручным приводом ограничены толщинами обрабатываемого металла до 0,7 мм (для алюминия и его сплавов – до 1,2 мм), а также диаметром загибаемого участка детали до 500 мм.

В свою очередь, механизированный привод рассматриваемого оборудования не только повышает производительность гибки металла, но и даёт возможность производить операции с цельным листом.

Ручной вальцовочный станок

Приводные листогибочные вальцы изготавливаются с несколькими рабочими валками, которые располагаются, как правило, горизонтально.  Чаще встречаются трёхвалковые вальцы и четырёхвалковые вальцы. Схемы гибки листового металла на этих машинах различны, хотя принцип – одинаков. Подача исходной листовой заготовки производится фрикционным захватом материала между листом и валками. Нажимной верхний   валок производит обжим металла по поверхности контакта, а участки последовательно получают определённую кривизну, равномерную по всей длине листа. Радиус гибки  в принципе может быть любым (регулируется межосевым расстоянием между рабочими валками), но  при этом не может превышать радиуса среднего валка. Максимальная кривизна изготовления детали определяется силой фрикционного трения между приводным валком и листом, поскольку иначе лист будет зажиматься инструментом, и гибки не произойдёт. Возможный перегрев электродвигателя при этом регулируется устройствами теплового реле или реле тока системы управления листогибочными вальцами.

Вследствие  этих особенностей гибку с небольшими радиусами производят методом последовательного прохождения металла  в технологическом  зазоре между рабочим инструментом, причём после каждой последующей проводки прогиб листовой заготовки будет возрастать.

Трёхвалковые вальцы выполняют как по ассимметричной, так и по симметричной схеме, а четырёхвалковые вальцы бывают только с симметричным расположением рабочих валков. При наличии дополнительных валков вальцы получают название комбинированных.

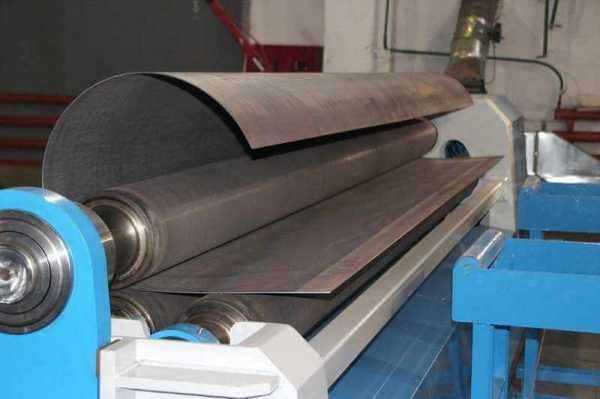

Гибка металлического листа на 3-х валковом листогибочном станке
