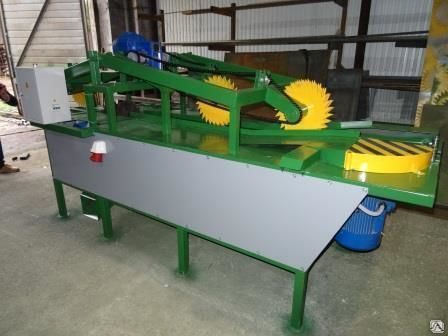

Горбыльно ребровой станок ГР-П-450 трехпильный в Перми (Горбыльные станки)
- Россия
- Пермь
- Деревообрабатывающие станки
- Горбыльные станки Горбыльно ребровой станок ГР-П-450 трехпильный в Перми
Цена: 175 000 ₽
за 1 ед.
Описание товара
Технические характеристики
Параметры
Значение
Размеры обрабатываемого материала:
ширина, мм
высота,мм
длина, мм
до 500
до 150
не ограничена
Размеры выходного пиломатериала (доска обрезная)
толщина, мм
ширина,мм
от 20 до 50
от 80 до 160
Длина обрабатываемого пиломатериала, мм, не менее
1500
Скорость резания, м/с, не менее
75
Номинальная скорость подачи, м/мин
6
Диаметр пил, мм,
450
Номинальная скорость подачи, м/мин
6
Количество пил, шт. , не более
3
Диаметр вала, мм
50
Номинальное расстояние от пола до рабочей поверхности стола, мм
800
Норма обслуживания, чел
2-3
Габаритные размеры, не более;
длина, мм
ширина, мм
высота, мм
2700
1400
1400
Масса станка
750
Мотр-редукторХарактеристика электрооборудования
Род тока питающей сети
переменный трехфазный
Номинальная частота , Гц
50
Номинальное напряжение сети, В
380
Электродвигатели
2 шт. x 5.5 кВт
1 шт. x 11 кВт
1 шт. x 0.75 кВт
Суммарная мощность электродвигателей, кВт
22,75
Характеристики горбыльно ребровой станок ГР-П-450 трехпильный
- — Бренд:: 500 (ГРП-)
Товары, похожие на Горбыльно ребровой станок ГР-П-450 трехпильный
Вы можете заказать «Горбыльно ребровой станок ГР-П-450 трехпильный» в фирме «Станки Урала, ИП» через нашу торговую площадку БизОрг. Стоимость 175000 ₽ (при минимальном заказе 1). В текущий момент предложение находится в статусе «В наличии».
Почему следует выбрать «Станки Урала, ИП», ООО»:
- пользователи торговой площадки БизОрг могут получить пакет особенных услуг. К примеру, наиболее выгодные цены;
- осуществить оплату можно подходящим для вас образом;
- «Станки Урала, ИП» четко исполняет свои обязательства по отношению к организациям и физ лицам.
Оставьте заявку прямо сейчас!
FAQ
- Информационное описание указано с неверной ценой, номер телефона не доступен и т.п.
Если у вас появились проблемы с «Станки Урала, ИП», то укажите идентификаторы фирмы (705572) и услуги или изделия (23281518). Наш отдел по работе с клиентами возьмет на себя решение данного вопроса.
- Как оставить заявку
Хотите «Горбыльно ребровой станок ГР-П-450 трехпильный»? Созвонитесь с организацией «Станки Урала, ИП» по контактным данным, которые указаны в правом верхнем углу страницы.
Не забудьте указать, что нашли организацию у нас – на портале BizOrg. - Как найти более подробную информацию о предприятии «Станки Урала, ИП»
Чтобы посмотреть еще больше сведений о компании, кликните в правом верхнем углу страницы на ссылку-название компании, после чего кликните на интересующую Вас ссылку с информацией.
Технические сведения:
- предложение актуально на сайте с 17.05.2021, срок последнего обновления – 17.05.2021. Следите за изменениями на сайте, чтобы не потерять из виду важные сведения;
- «Горбыльно ребровой станок ГР-П-450 трехпильный» находятся в разделах: «Промышленное оборудование, станки, механизмы», «Деревообрабатывающее оборудование», «Деревообрабатывающие станки», «Горбыльные станки». Там же вы можете посмотреть остальные продукты или услуги, которые могут быть вам интересны;
- общее количество просмотров информации на отображенной странице сайта – 180 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg. su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Станки Урала, ИП цена товара «Горбыльно ребровой станок ГР-П-450 трехпильный» (175 000 ₽) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Станки Урала, ИП по указанным телефону или адресу электронной почты.
Телефоны:
+7 3422861582
Купить горбыльно ребровой станок ГР-П-450 трехпильный в Перми:
ул. Промышленная, д. 125

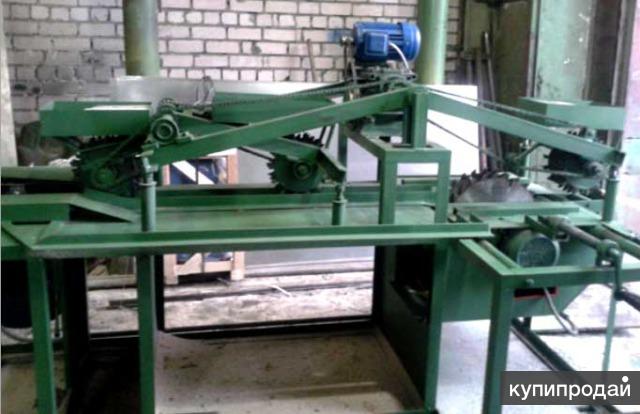

Горбыльно ребровой станок ГР-П-450 трехпильныйГорбыльный станок трехпильный
|
Главная » Разное » Горбыльный станок трехпильный
Малый портативный сверлильный станок с ручным шарниром для отверстия дверного замка Описание продукта MZ63031 Сверлильный станок с ручным шарниром MZ73031 сверлильный станок mhcine MZ73032 сверло 0002 000 000 000 RU —— Технический параметр
——— Деревянная упаковка , Двойные Главы кабинета Петля бурильщик Mzb73032 Wood Петля Бурильные машины Горячие Продажа Продукция Двойной головки шкафа шарнира бурильщик MZB73032 дерева шарнир расточной станок Упаковка & Service 1.Delivery: FAQ 1) Вопрос: что такое MOQ? A: MOQ один комплект. 2) В: Предоставить заказной аппарат Да или Нет? A: Да. Мы можем предоставить индивидуальные машины для клиентов. 3) Вопрос: каковы условия оплаты? A: T / T 30% заранее и баланс до отгрузки или по согласованию. 4) вопрос: вы фабрика или торговая компания? A: Мы фабрика и торговая компания.KINGISO – это наш бренд. 5) Вопрос: Сколько длится гарантийный срок? A: один год гарантийного срока, за исключением быстроизнашивающихся деталей. 6) В: У вас есть профессиональные инженеры? A: Да. У нас есть профессиональные инженеры и дизайнеры. Мы можем предоставить продукцию OEM. Mzb73032 Двухголовочный сверлильный станок для дверных петель MZB73032 Две головы дверных петель скучный машина Описание продукта Технические параметры:
: Отзывы покупателей Связаться с нами , |
Китай Производитель деталей для гидроабразивной резки, Станок для гидроабразивной резки, Поставщик абразивного материала для гидроабразивной резки
Станок для гидроабразивной резки
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Запасные части для гидроабразивной резки
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Станок для резки камня
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
станок для полировки камня
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
Вид бизнеса: | Производитель/фабрика и торговая компания | |
Основные продукты: | Запчасти для гидроабразивной резки
,
Станок для гидроабразивной резки
,
Гидроабразивный абразив
,
Струя воды
,
Резка моста.![]() | |
Количество работников: | 12 | |
Год основания: | 2017-02-24 | |
Площадь завода: | 1000 квадратных метров | |
Среднее время выполнения: | Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц |
Гуанчжоу Perfect Machine Tech Co. , Ltd, это один из профессиональных поставщиков оборудования для гидроабразивной резки и запасных частей. Наша компания находится в известном профессиональном техническом колледже в Гуанчжоу. В нашем колледже есть очень современное оборудование с ЧПУ, я думаю, что это технологическое оборудование мирового класса, мы много лет занимаемся производством деталей высокого давления для некоторых американских водоструйных заводов, а также более крупных китайских водоструйных заводов, производящих усилители. Извините, я не могу назвать вам названия этих заводов, но я…
Просмотреть все
Сертификаты
4 шт.наша компания
выставка в июне 2019
Сертификаты SGS
Наш склад
Пошлите Ваше сообщение этому продавцу
* От:
* Кому:
Мистер Гэри
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
Мостовая пила | MosCut Stone Machine
Перейти к содержимому 25
Jul
Мостовой станок также называется мосторезный станок , мосторезный станок. Эта машина используется для резки плит на мелкие кусочки в полностью автоматическом режиме для таких материалов, как мрамор, гранит и другие камни. Как профессиональный производитель мостовой пилы, здесь мы даем некоторые сведения об этой машине.
1. Размер пильного полотна и диаметр мостовой пилы.
Существует множество диаметров лезвий, таких как 400 мм, 600 мм, 625 мм, 800 мм, 1000 мм и т. д. Ниже мы приводим форму, чтобы показать вам максимальную толщину реза каждого лезвия.
Blade diameter | Max cutting size (L*W*H) |
---|---|
400mm | 3200*2000*100mm |
600mm | 3200*2000*200mm |
625мм | 3200*2000*210mm |
800mm | 3200*2000*300mm |
1000mm | 3200*2000*400mm |
2.

В соответствии с требованиями заказчика у нас есть различные виды мосторезных станков, соответствующих их стандарту. Обычный камнерезный станок предназначен только для прямой резки, в то время как многофункциональная мостовая пила выполняет прямую резку, резку под углом 45 градусов, 9Резка с вращением под углом 0 градусов и резка по профилю. Ниже на двух фотографиях представлены обычные и многофункциональные станки для резки мостов, которые у нас есть.
Станок для резки мостовой пилы3. Стол для мостовой пилы.
Стол используется для загрузки и выгрузки каменного материала во время работы машины. В Китае все столы рассчитаны на подъем и опускание под углом 85 градусов для загрузки и выгрузки сляба. Кроме того, мы также можем сделать горизонтальный поворот стола на различные углы, такие как 45°, 90°, 180° и 360°. Все эти действия полностью автоматизированы.
Станок для резки мрамора Настольный мостовой станок Стол4.

Мостовой станок с ЧПУ может выполнять все работы как обычного, так и многофункционального мостового станка, а также имеет некоторые функции, которые другие машины не могут заменить. Есть компьютер на станке с ЧПУ. Вы можете создать чертеж САПР и загрузить его на этот компьютер. Машина будет работать автоматически, когда она получит ваш заказ. Наша мостовая пильная машина с ЧПУ также может резать весь круг для столешницы. Здесь мы покажем вам несколько фотографий, которые режут на этой машине.
5-осевой мостовой станок с ЧПУ5. Цена мостового пильного станка
В Китае существует много заводов по производству каменных мостовых пил, и каждый завод имеет разные стандарты качества. Поскольку на разных фабриках есть разные инженеры-конструкторы, разные стальные материалы, разные источники электронных деталей и разные этапы производства, поэтому качество мостовой пилы большая разница. Обычно цена обычного мостового пильного станка колеблется от 13000 до 25000 долларов США FOB порт Китая. Стоимость некоторых станков для мостовой пилы с ЧПУ будет выше, чем у обычных станков, скажем, около 37000 долларов США или даже выше. Прежде чем купить мостовую пилу, вам нужно подтвердить, какой бюджет и какой уровень качества вы можете предпочесть. То, что я собираюсь сказать, это разная цена, разное качество.
6. Как загрузить мостовую пилу
Мы занимаемся экспортом машин более 13 лет и хорошо знаем, как производить загрузку мостовой пилы. Обычно для загрузки полного комплекта станка для резки мостов требуется один контейнер на 20 золотых. Нам нужен один или два человека, чтобы завершить все этапы погрузочных работ. Прежде чем мы начнем погрузку, мы хорошо разбираем всю мостовую пилу на некоторые части, такие как основная часть моста, часть боковой балки, стол мостовой пилы, электрическая панель управления и другие запасные части. И мы используем вилочный погрузчик для загрузки всех этих деталей в контейнер. После этого мы затянем все эти детали ушками внутрь контейнера, чтобы избежать повреждения машины при транспортировке и перевозке.
7. Как установить мостовую пилу
Мы являемся профессиональным производителем мостовой пилы, мы предоставляем полные шаги от А до Я на этой машине. Мы отправим руководство пользователя и руководство по установке на наш клиент после того, как он получит машину. В книге по установке вы найдете все детали, такие как электрический чертеж мостовой пилы и фундамент для цементной стены, а также все детали настройки. оплачивается клиентом, например, авиабилеты, гостиница, еда и 100 долларов США в день на человека.
8. Структура мостовой пилы
- Существует много типов и конструкций мостовой пилы . Но конструкции всех мостовых пил не сильно отличаются. Ниже приведен список некоторых важных деталей мостовой пилы.
- Поперечная балка мостовой пилы, также называемая боковой балкой или частью моста, является основной частью мостовой пилы. Имеется пара синхронных шестерен и шестерен, перемещающихся вперед и назад (ось Y) на погруженной в масло направляющей боковой балки, преобразователь частоты и энкодер управляют движением поперечной балки для точной резки плит.
Шестерни на поперечной балке могут отличаться на разных мостовых пилах, некоторые из них имеют обычную шестерню, а некоторые – с линейной направляющей. Некоторые клиенты говорят, что обычная передача лучше, в то время как некоторые предпочитают использовать линейную направляющую. Но мы можем удовлетворить ваш запрос независимо от того, какой дизайн вам нравится.
- Держатель лезвия: перемещается влево и вправо (ось X) по погруженной в масло направляющей боковой балки через шестерню и рейку. Переключатель регулировки скорости на панели управления мостовой пилы может регулировать скорость резки. Он может перемещаться вверх и вниз (ось Z) с помощью вертикального гидравлического привода и может автоматически резать плиты слой за слоем.
- Главный двигатель: ремень на кольчужном двигателе приводит в движение главный вал, обеспечивая мощность для резки плит. Этот двигатель может защитить мостовую пилу от перегрузки по мощности, обеспечить, чтобы двигатель выдерживал 1-3-кратную перегрузку по току за короткий период времени, или даже более высокие требования к перегрузке для мостовой пилы, а также значительно улучшить пыленепроницаемость и водонепроницаемый, а также может быть разработан и изготовлен в соответствии с требованиями клиентов различных напряжений и частот.
В настоящее время есть известные производители камнерезных станков, поддерживающие использование хорошего отклика.
- Боковая балка крепится к железобетонному фундаменту или опорам стальной рамы мостовой пилы, клиенты могут купить опоры стальной рамы или цементную стену у производителей или построить бетонную стену самостоятельно. Пыленепроницаемая и водонепроницаемая направляющая, погруженная в масло, на мостовой пиле взаимодействует с движением балки.
- Главный электрошкаф или щит управления: главный электрошкаф оснащен различным электрооборудованием для аппаратуры управления. Панель управления предоставляет пользователям кнопки, переключатели и текстовые экраны для ввода данных и рабочего состояния различного оборудования управления.
Мостовая пила MosCut
9. Мостовая пила Техническое обслуживание
Мостовая пила всегда продолжает работать в течение долгих часов. Поэтому нам важно знать некоторые основные ошибки во время резки. Вот список регулярных ошибок при работе мостовой пилы. Если мы сможем исправить эти основные ошибки самостоятельно, мы сможем сэкономить время на ожидании мастера по ремонту станка.
Основными причинами механического отказа являются: параллельность левой и правой направляющих вне допуска; левая и правая направляющие на мостовой пиле не на одном уровне; Прямолинейность одной или обеих направляющих не соответствует допускам; зазор в зацеплении шагающих колес с обеих сторон непостоянен или сильно изношен; Катящиеся прямые рельсы повреждены; направляющие искривляются и деформируются из-за осадки фундамента; Плиты не устойчиво размещаются на рабочем столе, а формат имеет смещение.
Чтобы устранить неточность разницы ширины плиты, вызванную механическим повреждением, первая мера: значение измерения погрешности горизонтальности балки направляющего рельса должно быть ≤ 0,06/1000; Зазор в зацеплении между шагающим механизмом и стойкой направляющей балки должен быть 0,05-0,10 мм; Параллельность балки направляющего рельса с обеих сторон должна быть 0,50 мм. Любой выход за допустимые пределы должен быть отрегулирован и отремонтирован.
Основными причинами отказа электрооборудования являются: поврежден преобразователь частоты продольного перемещения; компоненты магнитной линейки и щупа повреждены или расстояние между ними слишком велико, магнитная головка ослаблена; напряжение питания нестабильное или низкое;
В случае выхода за пределы допуска размера плиты, вызванного электрической неисправностью, необходимо проверить в соответствии с вышеуказанными причинами и обратить внимание на системные помехи, вызванные неправильной проводкой (нет различия между сильноточным кабелем и сигнальным кабелем) или внешним питанием. поставлять. При установке оборудование должно быть надежно заземлено. Следует строго соблюдать трехфазную четырехпроводную систему. Для того, чтобы отличить механический отказ от электрического, прежде всего, необходимо детально узнать, зафиксировано ли положение вне допуска, или провести экспериментальную резку. Если при резке плит разных размеров в одной и той же области всегда возникают отклонения, это в основном вызвано механическим повреждением. Из-за электрических причин дефекты, выходящие за пределы допусков, в основном носят спорадический и нерегулярный характер.
10. Особенности мостовой пилы
Мостовая пила является популярным оборудованием, которое широко используется на камнеобрабатывающих заводах. Обычными способами резки плит на каменном заводе являются ручная резка, полуавтоматическая резка и автоматическая резка. Хотя ручная резка является гибкой и удобной, качество сляба ниже, чем при автоматической резке, трудно контролировать допуск на размер сляба, отходы материала велики, по сравнению с ручной машиной для резки, легко защитить безопасность рабочих и повысить эффективность резки, если мы используем мостовая пила для резки плит. Станок для профилирования камня относится к полуавтоматическому станку для резки, этот станок подходит для резки и профилирования каменных материалов с хорошим качеством, но скорость резки намного ниже, чем у автоматического мостового пильного станка. Существует много других типов полуавтоматических станков для резки, большинство из этих станков имеют простую конструкцию и не подходят для резки слябов в больших объемах. Лучше всего выбрать полуавтоматическую машину для резки, если ваш бюджет ограничен. С развитием современной механической промышленности люди предъявляют все более высокие требования к эффективности работы и качеству продукции на камнерезном станке. Таким образом, рыночный потенциал мостовой пилы по-прежнему велик, а рыночные перспективы оптимистичны.
11. Как резать плиты мостовой пилой
После того, как мы купили мостовую пилу у производителя, мы должны научиться использовать машину в короткие сроки. Ниже приведены некоторые советы, которые необходимо знать перед включением машины.
- Прежде чем мы включим мостовую пилу, мы должны убедиться, что оператор машины полностью понимает всю информацию в документе технологического заказа. В случае возникновения каких-либо возражений, оно должно быть выдвинуто немедленно, а после разрешения оно может быть начато и сокращено.
- Проверьте, соответствуют ли разнообразие и количество плитных материалов, подаваемых на мостовую пилу, обрабатываемому листу. Делайте подробные записи, и, если есть какие-либо возражения, о них необходимо сообщить и своевременно рассмотреть.
- Прежде чем резать плиты, убедитесь, что спецификации и размер проверены на соответствие материалу. В случае недопонимания об этом необходимо своевременно сообщить технологу цеха. Мы можем включить мостовую пилу только после получения положительного ответа.
- Во время работы на мостовой пиле устройство резки плит должно быть разумным, и каждая плита должна достигать наивысшего коэффициента использования, и стараться изо всех сил резать большинство каменных изделий с наименьшей площадью.
- В случае появления нагара, разницы в цвете, трещины и других дефектов на материале плит оператор машины должен избегать их, не влияя на выход продукции. Если есть особые требования заказчика или есть четкие положения в листе обработки, они должны быть обработаны в соответствии с требованиями.
- Если плита состоит из хрупкого камня, когда плита поднимается на стол станка, ножка стола станка должна быть покрыта деревянной пластиной для защиты плиты. Как правило, он поднимается одной частью, и подъем нескольких частей не допускается. В процессе резки мы можем резать гранит только один за другим и одновременно резать два куска мраморных плит.
- При работе с мостовой пилой оператор машины должен сосредоточиться на наблюдении, подавать на экономичной и эффективной скорости, точно перемещать машину и пытаться сократить расстояние между каменным материалом и пильным диском. Скорость резки составляет около 20 для гранита и 30 для мрамора. Операция резки должна регулироваться в соответствии с твердостью и толщиной режущего инструмента и материала плиты и строго предотвращать взрыв кромки, перемещение плиты и неполную или неполную резку камня.
Мостовая пила Упаковка и погрузка
- Прежде чем мы включим мостовую пилу, мы должны убедиться, что оператор машины полностью понимает всю информацию в документе технологического заказа. В случае возникновения каких-либо возражений, оно должно быть выдвинуто немедленно, а после разрешения оно может быть начато и сокращено.
12. Анализ ошибок мостовой пилы
- Причины неконтролируемой подачи пильного диска: это может быть утечка масла из масляного цилиндра мостовой пилы, старение поршневого масляного уплотнения, неплотное уплотнение; неплотное уплотнение золотника электромагнитного клапана или недостаточное закрытие золотника из-за большого количества примесей в масле, сброс давления.
Устранение неисправности: в первую очередь чистка золотника электромагнитного клапана. Если в гидравлической жидкости больше примесей или пены, замените гидравлическое масло. Затем проверьте, нет ли утечки масла из подъемного масляного цилиндра пильного диска и старения сальника поршня.
- При резке мостовой пилой станина станка движется медленно и отклоняется. Если он не может быть зажат в самом начале, возможно, зажимной цилиндр заржавел, мы можем снять, очистить или заменить его, а затем снова перезапустить мостовую пилу; Если кровать сначала зажимается, а затем медленно ослабляется после резки несколько раз. Нам нужно проверить и очистить сердечник электромагнитного клапана. Если гидравлическое масло вспенилось, вспенилось и вода ухудшилась, очевидно, что зажимной цилиндр автоматически сбрасывает давление, что приводит к перемещению станины и отклонению резки, а затем замените гидравлическое масло.
- Мостовая пила Мотор работает, но стол не работает. Это может сцепление не работает.
Устранение неисправности: проверьте исправность реле К12. С помощью мультиметра измерьте расстояние между точками 147 и 102, чтобы определить, в хорошем ли состоянии катушка сцепления и цепь. Как правило, проблема заключается в том, что катушка сцепления отсоединена или вилка имеет плохой контакт.
- Двигатель машины не работает. Причина неисправности: потеря фазы двигателя, защита преобразователя частоты GF1. Устранение неполадок: проверьте, не перегорел ли двигатель на мостовой пиле или отсутствует фаза, и не повреждена ли фаза в линии двигателя. Если зажимной цилиндр не может быть ослаблен, что приводит к защите двигателя от перегрузки по току, снимите зажимной цилиндр для очистки.
- При движении кровати возникает ненормальный шум или она внезапно останавливается, когда достигает определенного положения. Причина в том, что стойка мостовой пилы в двух резервуарах для измерения масла отсутствует или ослаблена. Устранение неполадок: проверьте, не сломана ли или не ослаблена ли стойка мостовой пилы в двух резервуарах для измерения масла, замените или закрепите ее, особенно стойка на обоих концах легко ослабляется.
Если зазор между двумя рейками достигает более одного шага зубьев, при перемещении станины в это положение раздается звук и немедленная остановка. После сброса завинтите установочный штифт и затяните десять тысяч винтов внутренней двери.
Принцип работы мостовой пилы.
Боковая балка мостовой пилы
13. Принцип работы четырехстоечной мостовой пилы.
Подъемный главный вал на мостовой пиле: каретка размещена на поперечине, направляющая втулка и гидроцилиндр соединены с кареткой, направляющая колонна может перемещаться вверх и вниз в направляющей втулке, а верхняя часть соединена с опорная плита болтами. Главный двигатель установлен на опорной плите. Система подъема главного вала на мостовой пиле приводится в действие гидравлическим насосом, который приводит в движение четыре направляющие стойки для перемещения вверх и вниз за счет расширения и сжатия поршневых штоков двух гидравлических цилиндров двойного действия. В системе подъема шпинделя имеется четыре направляющих стойки для обеспечения точности движения режущей головки вверх и вниз. Нижняя часть направляющей колонны соединена с коробкой главного вала с пильным диском для привода подъемного движения пильного диска. Продольное перемещение балки мостовой пилорамы представляет собой перемещение балки по продольной направляющей, играющей роль разделительной плиты. Система продольного перемещения приводится в действие двигателем, и механизм продольной подачи также предпочитает не входить в двигатель. Поскольку сила резания в продольном направлении мостовой пилы отсутствует, необходимая движущая сила в основном используется для преодоления трения между всем весом на балке и четырьмя направляющими, что меньше, чем сила резания механизма подачи.
14. Принцип работы мостового пильного станка стандартной конструкции
Основная функция поперечного движения каретки вдоль траверсы – резка горбыля, и точность ее перемещения напрямую влияет на качество резки. Система подачи приводится в действие шаговым двигателем, и шаговый двигатель выбран для механизма подачи.
