Станок горизонтально расточной с чпу – Горизонтально-расточные станки c ЧПУ (CNC) по выгодной цене

alexxlab | 23.04.2020 | 0 | Разное

Содержание

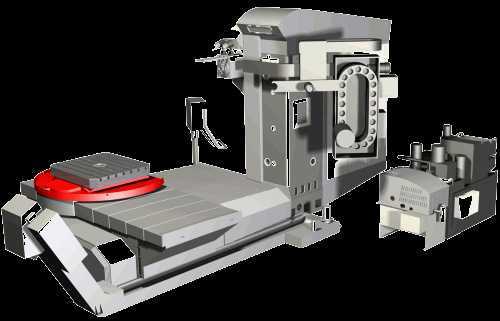

Горизонтально-расточные станки c ЧПУ (CNC) по выгодной цене

Также оборудование предназначено для черновой и чистовой обработки деталей из чугуна, стали, цветных металлов и их сплавов.

Преимущества СNC-станков

  • увеличение производительности в 1,5-2,5 раза по сравнению со станками с ручным управлением;
  • снижение потребности во множестве квалифицированных рабочих-станочников;
  • уменьшение сроков подготовки и перехода на изготовление новых деталей;
  • более простая и универсальная технологическая оснастка;
  • сокращение продолжительности производственного цикла.

Выбор станка

При выборе расточного оборудование следует обращать внимание на следующие его характеристики:


Характеристика Значение
Размеры рабочего стола мм
Грузоподъемность рабочего стола кг
Параметры перемещения рабочих органов (стол, шпиндельная бабка)
мм
Мощность главного привода кВт
Питаемое напряжение В
Выбор дополнительной оснастки да/нет
Размеры станка мм
Вес кг
Цена станка руб

Стоимость и заказ станка

Компания «РуСтан» предлагает к продаже станки по металлу по выгодной цене. Также мы рекомендуем заказать дополнительное оборудование. Напоминаем, при покупке действует гибкая система скидок!

Доставка в Москве и по России, возможен самовывоз. Звоните и заказывайте горизонтально-расточной станок с числовым программным управлением по телефону +7 (495) 249-49-90!


rustan.ru

Фрезерно-расточные и горизонтально-расточные станки с ЧПУ

Горизонтальные фрезерные станки получили название благодаря горизонтальному расположению шпинделя. Основное движение – вращение режущего инструмента, дополнительное – перемещение заготовки относительно оси шпинделя. Часто шпиндель может перемещаться также по оси Y. Рабочий стол с заготовкой двигается параллельно либо перпендикулярно оси шпинделя по осям Y и Z. За счет того, что базовое движение работы шпинделя в данном типе станков – осевое, станок может быть дополнен насадками для использования расточных инструментов. Наиболее распространенная модификация горизонтальных фрезерных станков – фрезерно-расточные станки.

Горизонтально-расточный станок по металлу применяется для обработки пазов, различных типов плоскостей, углов, зубчатых колес, моделей штампов, пресс-форм.

Фрезерно-расточный станок с ЧПУ может не только производить расширенный спектр обработки, но совершать операции непрерывно с высокой скоростью и прецизионной точностью.

Результат достигается сочетанием следующих факторов: высокой мощности привода, который обеспечивает скорость обработки даже высокотвердых сплавов, и автоматизацией подачи паллет в момент перекрытого времени (2-12 паллет в системе).

Использование фрез для обработки на горизонтальном расточном станке

Широта операций, доступных при работе на станке, определяется не только положением шпинделя, но и возможностью использовать определенный инструмент. Для того, чтобы провести адекватную обточку детали, необходимо подобрать оснастку. Одни и те же типы фрез на вертикальных и горизонтальных станках используются с разными целями. На фрезерно-расточных станках допустимо применение различных сверел, зенкеров и другой оснастки, которую подбирают в зависимости от задач обработки.

Основные виды горизонтальных фрезерно-расточных станков

  • С рабочим столом

Обеспечивают высокую точность и производительность обработки. Наличие индексируемого поворотного стола дает возможность проводить четырехосевую обработку. Есть возможность увеличения оси W за счет выдвижения шпинделя. Габариты обрабатываемых деталей ограничиваются 1,5 х 1,2 х 0,7 м.

  • Напольного типа

Такой тип станка имеет улучшенную жесткую конструкцию, что позволяет обрабатывать заготовки весом до одной тонны. Автоматическая подача паллет делает конструкцию незаменимой при серийном производстве. Поперечное перемещение по оси Х может достигать 18 метров, по вертикали – до 4 м.

Как купить расточный станок

Цена на расточный станок зависит от широты его опций. На расточной станок с ЧПУ цена будет несколько дороже. Важную роль в стоимости играет производитель: если требуется высокая точность финальной детали, стоит отдать предпочтение премиальным моделям. Если производство ограничивается черновой обработкой, выгоднее выбрать оборудование более низкого класса от производителя, который занимается узловой сборкой.

Технические специалисты помогут вам сориентироваться в оборудовании и расскажут о возможностях лизинга в Екатеринбурге. Позвоните по телефону, напишите на почту или оставьте свои контакты в форме заявки.

pumori-invest.ru

Горизонтально расточной станок с чпу


Расточные станки с ЧПУ

Расточные станки обладают богатым функционалом. Основным их назначением является точная обработка поверхности отверстий, хотя они могут использоваться и для получения отверстий, и для обработки наружных поверхностей. Такие станки могут выполнять функции фрезерных станков для обработки габаритных заготовок. Главной особенностью расточных станков выступает наличие шпинделя, который обычно располагается горизонтально. Он совершает вращательное и осевой движение. В шпинделе предусмотрен конус и цанга с гидравлическим приводом, для надежной фиксации оправки с режущим инструментом и возможности автоматического зажима/разжима инструментов. В основном на расточных станках используются сверла, зенкера, развертки, борштанги и фрезы. Существует несколько типов расточных станков. Наибольшую популярность имеют горизонтальные станки, поскольку они универсальны и подходят для выполнения многих операций. Для большей эффективности на станки устанавливается ЧПУ, что позволяет точнее и быстрее выполнять многие операции. Как и у большинства станков, у этих установок основными элементами выступают станина, стойки, рабочий стол, а также шпиндельная бабка и коробка скоростей (редуктор). Стол станка в зависимости от модели имеет различную грузоподъемность и механическое устройство, возможность поворота на 360 градусов. Предусмотрен механизм фиксации стола в выбранном положении. Некоторые столы, особенно тех расточных станков с чпу, которые предназначаются для обработки крупных деталей, имеют возможность перемещения только в одном направлении. Для перемещения стола используется червячная передача, которая гарантирует высокую точность движения. Для работы этого механизма используются индивидуальные электродвигатели. Станина достаточно массивная и изготавливается литьем. На станине располагается основной механизм – электродвигатель и коробка передач. Современным расточным станкам, снабженным ЧПУ, доступна регуляция скорости вращения инструмента в широких пределах. Существуют горизонтальные расточные станки с литой напольной плитой, вдоль которой перемещается стойка. Конструкция станков данного типа позволяет обрабатывать крупногабаритные детали без потери точности, что достигается перемещением элементов станка, а не обрабатываемой детали. Предусмотрена система компенсации люфтов, благодаря чему даже при длительной эксплуатации станка точность обработки не снижается. К примеру, шпиндельная бабка имеет уравновешиватели, а для предотвращения её нагрева производится подача смазочно-охлаждающей жидкости. Основным размером, который в значительной степени характеризует станок, является диаметр шпинделя. Этот размер определяет, какие инструменты, режимы обработки и величина перемещений шпинделя доступны для станка. Диаметр шпинделя у большинства станков находится в пределах 100-160 мм. При выполнении операций на станке главным движением считается вращение шпинделя, а движением подачи – перемещение заготовки, в некоторых случаях и движение инструмента. Ряд расточных станков имеют возможность перемещения шпиндельной бабки по вертикальной оси. Также возможность перемещения может иметь резцовая головка по планшайбе. Точность перемещения разных элементов расточного станка обеспечивается установкой ЧПУ.

stankomach.com

Горизонтально-расточные станки с ЧПУ

Горизонтальный фрезерно-расточной станок с ЧПУ — это универсальное, многофункциональное устройство, предназначенное для обработки крупных металлических заготовок. В ряде случаев оно позволяет выполнять финишную отделку детали, не переставляя ее на другое оборудование. Это значительно сокращает временные и трудовые затраты, снижает цену изделия. Все горизонтально-расточные станки с ЧПУ оснащены шпинделем с зажимным механизмом для фиксации инструмента.

Основные функции оборудования

  • Растачивание отверстий.
  • Развертывание.
  • Сверление.
  • Нарезание резьбы (наружной и внутренней).
  • Обтачивание заготовок цилиндрической формы.
  • Подрезка торцов.
  • Зенкерование.
  • Фрезерование (цилиндрическое и торцевое).

Горизонтально-расточной станок с ЧПУ позволяет обрабатывать детали из цветных металлов и сплавов, стали, чугуна. Оборудование подходит как для единичного, так и для серийного производства.

Особенности конструкции

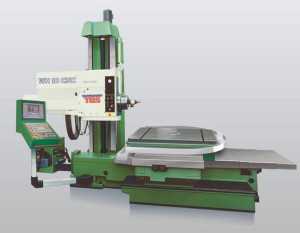

Горизонтально-расточной станок ВФЦ10

Горизонтально-расточные станки имеют рабочий стол, поворачивающийся вокруг вертикальной оси. Возможна фиксация в 4-х и более положениях в соответствии с технологическими командами управляющей программы. Поворот стола в некоторых операциях можно рассматривать как четвертую управляемую координату.

Шпиндель в фрезерных станках с ЧПУ может управляться по командам программы и в ручном режиме, выдвигаясь на величину, превышающую половину ширины стола. Скорость вращения узла можно регулировать, зажим и разжим фиксатора перед перемещением и после позиционирования производится автоматически.

Стол горизонтально-расточного станка с ЧПУ изготавливается из чугуна и имеет форму прямоугольника в плане с близкими по величине длинными и короткими сторонами. В продольном направлении на поверхности выполнены Т-образные пазы. В центре стола расположено точное отверстие. Установка крепежных приспособлений и проверка точности станка (совмещение оси шпинделя и центра поворота при выходе рабочих элементов по оси Х) производится по базовому центральному столу.

За дополнительную цену модели могут комплектоваться дополнительным оборудованием.

Основные преимущества станков

  • Высокая производительность за счет постоянного контроля выполнения операций и снижения риска ошибки оператора.
  • Эффективная система охлаждения, стабильная работа горизонтального фрезерно-расточного станка с ЧПУ в течение длительного времени.
  • Антифрикционное покрытие сопрягаемых поверхностей для уменьшения трения и локального перегрева в узлах.
  • Высокая точность обработки деталей с нескольких сторон за одну установку.

Наш ассортимент

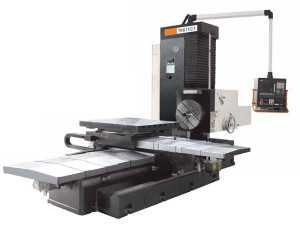

Горизонтально-расточной станок TPX619

В каталоге компании «СтанкоМашКомплекс» представлено металлообрабатывающее оборудование с диаметром шпинделя 100-160 мм в различной комплектации.

Модульная конструкция некоторых станков позволяет формировать систему под индивидуальные потребности заказчика. Несколько моделей имеют возможность движения шпиндельной бабки в вертикальной плоскости. Для уточнения цен и характеристик

i-perf.ru

Горизонтально-расточные станки | Станочный Мир

Горизонтально-расточные станки представлены на нашем сайте в широком ассортименте, который позволит Вам выбрать и купить оборудование наиболее оптимальное по цене и функционально подходящее для решения новых задач, поставленных на Вашем производстве, или для смены расточного оборудования, эксплуатация которого на Вашем предприятии становится нецелесообразной, вследствие морального или физического износа.

Горизонтально-расточные станки — группа металлорежущих станков, предназначена для обработки заготовок крупных размеров в условиях индивидуального и серийного производства. На этих станках можно производить растачивание, сверление, зенкерование, нарезание внутренней и наружной резьб, обтачивание цилиндрических поверхностей, подрезку торцов, цилиндрическое и торцовое фрезерование. Широкий спектр выполняемых операций позволяет в некоторых случаях  осуществлять на расточных станках окончательную обработку заготовки корпусной детали без перестановки её на другие станки.

В горизонтально-расточных станках шпиндель располагается горизонтально. В отверстии шпинделя закрепляется режущий инструмент — борштанга с резцами, сверло, зенкер, развертка, фреза и др.. Движения, необходимые для выполнения технологического цикла, сообщаются различным узлам станка. Главным движением станка является вращательно-поступательное движение шпинделя относительно его оси. Движение подачи сообщается либо инструменту, закрепленному в шпинделе, либо заготовке, установленной на столе или приспособлении, которое установлено на столе и т.п..

Вспомогательными движениями в горизонтальных расточных станках являются: установочные перемещения шпиндельной бабки в вертикальном направлении, установочные перемещения стола по двум координатам, установочное перемещение задней стойки с люнетом, установочное перемещение люнета на задней стойке, переключение скоростей и подач и т. д.

В компании Станочный Мир Вы можете купить горизонтальные расточные станки отечественных или зарубежных производителей по выгодным ценам. Наиболее подходящий вариант при необходимости Вам смогут подобрать специалисты нашего отдела продаж.

stanok-kpo.ru

Координатно-расточные станки с ЧПУ: технические характеристики

Среди токарного оборудования станки, которые относятся к координатно-расточной группе, считаются наиболее точными. Координатно-расточной станок устанавливается для получения сложных деталей, производство которых вызывает большое количество трудностей. Горизонтально координатно-расточной станок или с вертикальной компоновкой предназначен для получения деталей с несколькими отверстиями, расположенными относительно друг друга с определенным смещением. Впервые появился именно координатно-расточной станок с ЧПУ, так как принцип работы основан на перемещении заготовки относительно режущего инструмента с точностью до одной тысячной миллиметра. При этом устройство может контролировать точность размеров, а также расположения заготовки в автоматическом режиме.

Координатно-расточной станок

Область применения

Координатно-расточные станки для дерева и металла не существенно отличаются друг от друга, разница заключается лишь в том, какая нагрузка может выдерживаться и какие режущие инструменты устанавливаются в шпинделе. Конечно, на моделях, предназначенных для дерева, не следует проводить обработку заготовок из металла.

Координатно-токарно-расточной станок создавался для получения межцентровых отверстий, расположенных относительно друг друга на определенном расстоянии. Работа устройства проводится без установки специальных измерительных приспособлений, которые предназначены для направления инструмента.

Следует учитывать, что принцип работы координатно-расточного станка предусматривает выполнение следующих операций:

  1. Получение глухих и сквозных отверстий.
  2. Выполнение финишного прохода по поверхности фрезой.
  3. Расточки и развертки.
  4. Разметочные работы и обработка торцевых поверхностей.
  5. Контроль заданных размеров.

Схема координатно-расточного станка определяет то, что большинство заготовок представлено корпусными деталями. Кроме этого проводится выполнение работы по созданию отверстий в кондукторах, в которых они должны быть расположены с высокой точностью относительно друг друга.

Расточка и другие операции на координатно-расточном станке могут проводиться в рамках выпуска средних и больших партий деталей.

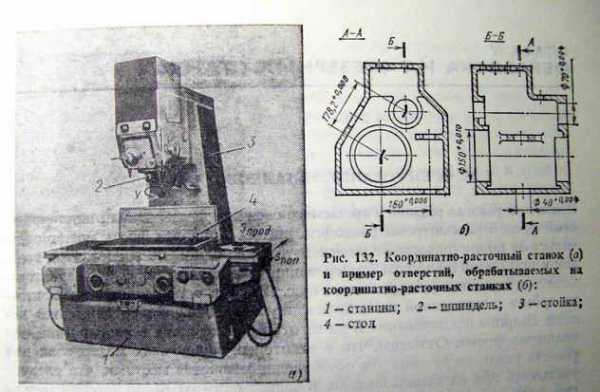

Составные части станка и пример обрабатываемых отверстий

Устанавливаемые инструменты координатно-расточного станка позволяют проводить и разметку деталей, в основном межцентровых расстояний. Особенности конструкции позволяют создавать отверстия, которые расположены под углом или во взаимно перпендикулярных плоскостях. Шпиндель координатно-расточного станка позволяет выполнять создание отверстий, которые находятся с торцевых сторон.

Рассматривая виды и модели координатно-расточных станков следует отметить, что оборудование может оснащаться оптическим отсчетным устройством, а также системой ЧПУ контроля позиции заготовки и режущего инструмента. При этом производители координатно-расточных станков указывают на то, что подобное оборудование является сочетанием измерительной и металлообрабатывающей машины. Именно поэтому в некоторых случаях базирование заготовки проводится на рассматриваемом станке, а вот обработка выполняется другим оборудованием.

Если основные узлы координатно-расточных станков находятся в хорошем техническом состоянии, то точность обработки составляет 0, 004 миллиметра. На металлообрабатывающем оборудовании обычной токарной группы нельзя получить детали со столь точными размерами. Рассматривая ГОСТ и нормы точности координатно-расточных станков следует также отметить, что некоторые снабжаются устройством цифровой индикации, которое позволяет контролировать размеры с точностью вплоть до тысячных миллиметра.

Возможная компоновка

Рассматривая координатно-расточные станки и их технические характеристики следует уделить внимание тому, что их применение рентабельно только в случае необходимости точного позиционирования инструмента. При этом выделяют:

  1. Модели с одной стойкой.
  2. Двухстоечный координатно-расточной станок.

В чем заключается разница подобных моделей? Рассматривая описание координатно-расточных станков следует уделить внимание тому, сколько колон возвышается над столом. При больших размерах стола для повышения жесткости конструкции и обеспечения более высокой точности позиционирования инструмента устанавливается две стойки. Координатно-расточной современный станок конструктивно может существенно отличаться, что следует учитывать.

Общий вид координатно-расточного станка

Особенности конструкции

Горизонтальный координатно-расточной металлообрабатывающий станок получил весьма большое распространение, так как основные узлы удобно расположены для обработки заготовок больших размеров. Схема координатно-расточного одностоечного и двухстоечного станка существенно отличаются. Примером можно назвать токарно-расточной станок одностоечного типа:

  1. Основная часть конструкции представлена станиной, на которой расположены все узлы.
  2. Расточка на координатно-расточном современном станке проходит за счет установки особой расточной головкой. В некоторых случаях она предусматривает быструю смену инструмента. Инструмент координатно-расточного современного станка может крепиться через специальную оснастку.
  3. Крестовой стол. Принцип работы этого оборудования определяет возможность перемещения заготовок в двух направлениях.

Двухстоечные координатно-расточные станки производители выпускают со следующими узлами:

  1. Все тот же стол, на котором проводится обработка устанавливаемых заготовок. Их можно закрепить для того, чтобы получить отверстие или несколько с точным взаимным расположением.
  2. Стойка и станина. Многие модели предусматривают расположение инструмента над корпусной или другой деталью. Шпиндель может быть самым различным.
  3. Расточная головка. Основные технические характеристики определяются особенностями устанавливаемой расточной головки. Некоторое оборудование имеет головки с автоматической сменой инструмента.

Практически во всех случаях двухстоечный координатно-расточной станок или одностоечного типа имеет станину, которая состоит из двух плоских и одной Т-образной направляющей. По данным направляющим проходит передвижение салазок. Нормы точности выдерживаются согласно ГОСТ благодаря точному позиционированию всех элементов относительно друг друга. На самых различных элементах конструкции могут быть расположены блоки управления: их виды зависят от того, какая фирма занимается производством оборудования, и какая система управления установлена.

Электрическая схема координатного-расточного станка на примере 2А450МФ

Принцип действия

На момент производства рассматриваемого оборудования учитываются следующие моменты:

  1. Деталь закрепляется на столе, который, как ранее было отмечено, может передвигаться по установленным направляющим. Этот момент определяет то, что можно проводить получение отверстий растачиванием
  2. Как практически во всех металлообрабатывающих станках, так и в тех, что могут обрабатывать дерево, есть шпиндель. Стоит учитывать, что шпиндель предназначается для крепления режущего инструмента. У некоторых моделей шпиндель представлен головкой, которая может сменять режущий инструмент согласно заданной программе. За счет этого существенно упрощается процесс. Шпиндель может быть расположен на различных элементах, все зависит от особенностей конкретной модели.
  3. Расточная головка и траверса также закрепляются оператором на необходимой высоте, которая зависит от размеров детали.

Рассматривая токарно-расточной станок следует уделить внимание тому, что позиционирование шпинделя проводится следующим образом:

  1. Описание этого оборудования определяет возможность позиционирования путем установки стола благодаря перпендикулярно расположенным относительно друг другу направляющим.
  2. Устанавливаемая головка может перемещаться по траверсе. Именно поэтому токарно-расточной станок может применяться для получения отверстий на корпусных заготовках весьма больших габаритов.

Однако сложность конструкции заключается не в возможности позиционирования инструмента и заготовки относительно друг друга, а в высокой точности всех размеров. Стандарт определяет точность не менее 0,004 мм погрешности.

Модели с ЧПУ

Следует учитывать тот момент, что координатно-расточной современный станок с ЧПУ получил весьма большое распространение в последнее время. Это связано с тем, что по ГОСТу размеры многих деталей должны быть весьма точными. Поэтому если по ГОСТ точность должна быть очень высокой, а производство проводится в течение короткого промежутка времени, следует уделить внимание координатно-расточным станкам с ЧПУ.

Координатно-расточной станок с ЧПУ

Почему данный тип оборудования сегодня настолько востребован?

Координатно-расточные станки с ЧПУ оснащаются компьютерами, через которые проводится установка координат и режимов обработки. За счет того, что ГОСТ соблюдается не вручную оператором, а точность контролируется компьютером существенно снижается вероятность появления погрешности. Поэтому ГОСТ сегодня соблюсти можно только при установке моделей, которые снабжаются блоком ЧПУ.

Модели с ЧПУ могут применяться как для черновой, так и для чистовой обработки. Однако стоит учитывать, что оператором могут стать только подготовленные люди, несмотря на отсутствие необходимости в ручном управлении. Токари и другие специалисты должны проходить переподготовку для того чтобы правильно управлять оборудованием.

Достоинствами моделей с блоком числового программного управления можно назвать:

  1. Высокую точность работы.
  2. Высокий показатель производительности.
  3. Возможность установки на автоматизированных линиях.
  4. Защищенность зоны резания от окружающей среды.
  5. Возможность получения сложных заготовок, которые имеют различные плоскости и отверстия: глухие, пересекающиеся, наклонные и так далее.
  6. Компактные размеры при высокой производительности.

Однако есть и несколько существенных недостатков:

  1. Достаточно высокая стоимость. Применение современных технологий определяет существенное удорожание оборудования. Поэтому рентабельность установки станков с ЧПУ должна быть тщательно просчитана.
  2. Сложность в обслуживании. Стоит помнить о том, что координатно-расточной станок с ЧПУ может обслуживать и ремонтировать исключительно специалист, имеющий соответствующие навыки. В случае повреждения или выхода из строя одного из узлов придется обращаться к продавцу или компаниям, которые предоставляют услуги по ремонту. Решить проблему самостоятельно будет практически не возможно.
  3. В некоторых случаях для наладки производства при установке станков с ЧПУ нужно нанимать специалиста. Это связано со сложностями, которые возникают при составлении программы по обработке и наладке оборудования.
  4. Показатель трудозатрат снижается до 80%, а производительности увеличивается примерно на 50%. Эта информация определяет то, что один станок с ЧПУ может заменить три обычных.

Современные нормы изготовления различных деталей обязывают заводы и иные организации, занимающиеся производством устанавливать станки с ЧПУ. Это связано с тем, что только они могут обеспечить высокую точность размером и показателя шероховатости поверхности.

Лучшими производителями считают МЗКРС и «Стан-Самара». Они выпускают модели, которые устанавливаются практически на всех заводах и производственных линиях. Наиболее распространенными моделями назовем 2В440А, 2Д450, 2А450. При выборе наиболее подходящей модели уделяют внимание на следующие моменты:

  1. Максимальные размеры заготовки.
  2. Масса конструкции.
  3. Максимальный и минимальный диаметр отверстия.
  4. Скорость, с какой может вращаться режущийся инструмент.
  5. Максимальный вес заготовки.
  6. Мощность главного привода и всех дополнительных электродвигателей.

Чаще всего это металлообрабатывающее оборудование устанавливается в машиностроительных цехах. Сегодня распространение получили и модели, выпускаемые под брендом Newall (Англия). Еще относительно небольшое распространение получили модели, выпускаемые под брендами WHN и WKV.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

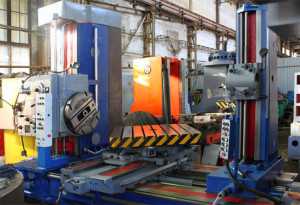

Горизонтально-расточной станок – обработка крупных заготовок + Видео

Для обработки металлических заготовок используют различное оборудование. Горизонтально-расточной станок является универсальным, обеспечивающим выполнение разнообразных операций с помощью разных инструментов.

1 Горизонтально-расточное оборудование – назначение и особенности

Горизонтально-расточное станочное оборудование является подвидом группы металлорежущих многофункциональных устройств, предназначенных для обработки различным инструментом заготовок больших размеров. В эту категорию оборудования входят еще 2 типа станков – координатно-расточные, а также алмазно-расточные.

Всем этим металлорежущим промышленным оснащением можно выполнять растачивание, сверление, зенкерование, подрезку торцов, обтачивание цилиндрических заготовок, нарезание резьб (наружной, внутренней), фрезерование (торцевое и цилиндрическое). В ряде случаев на расточных станках производят окончательную обработку детали без последующей ее перестановки на какое-либо другое оборудование. Расточные станки имеют отличительную особенность – оснащены шпинделем (специальный вал регулируемой длины с зажимным механизмом), в который закрепляют инструмент:

  • сверло;
  • развертку;
  • зенкер;
  • фрезу;
  • борштангу (приспособление для крепления инструмента) с резцами;
  • другой.

Рекомендуем ознакомиться

Шпиндель совершает перемещение инструмента в заданное положение. Эти движения в расточном оборудовании обеспечиваются работой различных узлов, состав и функционирование которых зависят от назначения, размеров, компоновки станка, а также от количества, характера производимых операций. Горизонтально-расточное станочное оборудование получило наибольшее распространение, оно универсально и применяется для обработки изделий в условиях промышленного как серийного, так и единичного производства. Эти станки оснащены горизонтальным шпинделем, установленном в бабке, перемещаемой по передней стойке вверх и вниз.

Именно шпиндельный узел обеспечивает широкую универсальность оборудования. Он состоит из следующих узлов:

  • полого шпинделя, оснащенного планшайбой (шайбовый механизм, преобразующий движение вращение в возвратно-поступательное), обеспечивающей позиционирование закрепленного инструмента;
  • расточного внутреннего шпинделя, перемещающегося горизонтально в осевом направлении, выполняя движение подачи.

У внутреннего шпинделя и планшайбы, имеющей радиальный суппорт, приводы раздельные. Эта конструктивная особенность и применение различных приспособлений существенно расширяют функционально-технологические возможности горизонтально-расточного оборудования (совмещение переходов, например). В оборудовании малых размеров стол имеет салазки и сани, обеспечивающие перемещения в поперечном и продольном направлениях. Механизмы, обеспечивающие смену положения стола, позволяют сообщать ему как медленное (со скоростью подачи при обработке) движение, так и установочное быстрое, а также ручное перемещение.

Для поворотного стола есть 4 фиксированные позиции, расположенные через 90°. Устройство вращения предусматривает ручной, а также механический разворот стола с последующей фиксацией и закреплением его. Промежуточные нефиксированные положения выставляются по круговой шкале. В тяжелых станках столы перемещаются в 1 направлении по направляющим непосредственно самой станины посредством червячно-реечных передач. Привод передвижения столов приводится в действие регулируемыми электрическими двигателями постоянного тока.

Задняя стойка станков литая, имеет коробчатую форму. По вертикальным направляющим, расположенным на ней, может передвигаться люнет, который поддерживает борштангу с инструментами.

2 Основные виды универсальных станков

Существует три основных типа горизонтально-расточного универсального оборудования:

  • Для обработки средних и мелких заготовок – имеют шпиндель, диаметр которого до 125 мм. Основные узлы конструкции: станина; неподвижная передняя стойка; задняя стойка, оснащенная люнетом; шпиндельная бабка; стол, перемещающийся в 2 перпендикулярных относительно друг друга направлениях.
  • Для крупных и средних изделий – шпиндель 100–200 мм. Основные узлы такие же, как у оборудования малых размеров. Стойки и стол перемещаются в 1 направлении взаимно перпендикулярно (поперечно или продольно).
  • Для особо крупных заготовок – шпиндель 125–320 мм. Колонка (передняя стойка) передвигается в 1 или 2 направлениях. Тяжелые станки не имеют стола. Крепление заготовки осуществляют непосредственно на станине.

Главное движение универсального станка малого размера – вращение шпинделя. Перемещение подачи передается либо заготовке, либо инструменту, что зависит от вида обработки изделия. Первый вариант подачи осуществляется благодаря движению стола в одном из направлений. Второй – за счет вертикального перемещения бабки или осевого движения шпинделя, либо радиального смещения резца по планшайбе.

Вспомогательные движения малых станков – установочная смена положения стола по 2 координатам, шпиндельной бабки вверх или вниз, задней стойки или люнета на ней, переключение скоростей осуществления подач и так далее. В средней и тяжелой серии станков движения и перемещения исполнительных механизмов такие же, как и у оборудования малых размеров, и определяются их компоновкой.

В наиболее универсальных тяжелых станках передняя стойка передвигается поперечно по направляющим станины, а продольно – по промежуточным саням с направляющими. Перемещение стойки производится со скоростью установочных движений, а также рабочих подач (как при фрезеровании). Задняя стойка меняет положение только в поперечном направлении.

В приводах подачи и шпинделя используются электродвигатели постоянного или переменного тока, установленные на шпиндельной бабке. В оборудовании малых размеров для смены положения шпиндельной бабки, стола, задней стойки предусмотрены отдельные электродвигатель и коробка передач.

3 Горизонтально-расточное оборудование с ЧПУ

Горизонтально-расточной станок с ЧПУ, в отличие от обычного универсального такого же оборудования, оснащен позиционной замкнутой системой программируемого управления, которая обеспечивает точность и последовательность всех необходимых операций по обработке заготовки. Значения задаваемых и текущих перемещений по осям отображаются с помощью цифровой индикации. В качестве датчиков, осуществляющих обратную связь между исполнительными узлами и устройством ЧПУ, применены сельсины.

Количество управляемых координатных осей равно 5/2 (всего/одновременно). Дискретность (точность) отсчета (перемещения) по осям – 0,01 мм. Помимо этого, возможно введение корректировки положения и длины инструмента. Станок с ЧПУ имеет выдвижной шпиндель, поворотный поперечно-подвижный стол, продольно-подвижную переднюю стойку. Шпиндель осуществляет вращательное (главное) движение и перемещение по оси (подача).

Салазки перемещаются редуктором подачи по направляющим станины, расположенным горизонтально. Стол перемещается в поперечном направлении посредством редуктора подачи и имеет запрограммированный поворот. Шпиндельная бабка меняет положение, передвигаясь по направляющим вертикальной стойки. Шпиндель получает главное движение от электрического двигателя постоянного тока, передаваемое через модули зубчатых колес и передачу. Блоки и муфта переключаются электрогидравлическим устройством. При механическом переключении ступеней подача выключается, а при электрическом управлении не отключается.

Поворот стола производится от вала двигателя через червячную или иную передачу. Чтобы поворотный стол устанавливался через 90°, на его салазках смонтирован индуктивный датчик, а сам стол оснащен 4 магнитоприводами, имеющими конструкцию, позволяющую регулировать в небольших пределах угол поворота. При подходе магнитопровода к датчику стол перемещается на заданной маленькой скорости.

Подвижные механизмы расточного станка зажимаются индивидуальными наборами тарельчатых пружин, а разжимаются гидравликой. Станочная гидросистема осуществляет отжим подвижных устройств, инструмента, закрепленного в шпинделе, а также переключение ступеней основного привода.

4 Горизонтальный координатно-расточной станок – высокая точность обработки

Такой станок – оборудование, предназначенное для обработки различных пазов, отверстий, плоскостей, взаимное расположение которых относительно базовых точек, поверхностей детали должно иметь особо высокую точность. На таких станках выполняют почти все операции, предусмотренные для расточного оборудования. Помимо этого, на них можно производить разметочные работы.

Для обеспечения точности координатных передвижений узлов станки оснащены различными механическими, индуктивными, электронными и оптико-механическими устройствами отсчета, позволяющими измерять перемещения всех подвижных модулей с очень высокой точностью. Поворотные столы на таком оборудовании установлены универсальные, обеспечивающие возможность обработки наклонных отверстий и выполнения операций в полярной системе координат.

Оборудование подразделяют на одностоечное и двухстоечное. Движения, производимые координатно-расточным оборудованием:

  • главное – вращение шпинделя;
  • подачи – вертикальное перемещение шпиндельного узла;
  • установочные:
    • в одностоечных станках – поперечное и продольное перемещение подвижного стола на заданные осевые координаты и вертикальное позиционирование шпиндельной бабки в соответствии с высотой детали;
    • в двухстоечных – стол перемещается продольно, шпиндельная бабка поперечно позиционируется на траверсе, которая может передвигаться вертикально.

На данных станках режущий инструмент и изделие взаимно перемещаются (с линейной точностью до 2 мкм) по осям прямоугольных координат. Конструкция оборудования выполнена особо жесткой, с очень плавными передачами всех движений и тщательно сбалансированными быстровращающимися деталями (чтобы уменьшить вибрацию).

tutmet.ru

Горизонтально-расточной станок с ЧПУ ТК611C/1А

Параметры Ед. изм. Значение
Диаметр шпинделя мм Ø110
Размер стола мм 1320х1010
Мах вес обрабатываемого изделия кг 5000
Расстояние от шпинделя до поверхности стола мм 5..835
Поперечные перемещения стола мм 1200
Продольные перемещения стола мм 1300
Вертикальные перемещения шпиндельной бабки мм 830
Осевое перемещение шпинделя мм 550
Мах диаметр расточки мм Ø240
Мах диаметр сверления мм Ø50
Конус шпинделя ВТ50
Рабочий ход радиального суппорта мм 160
Мах рабочий диаметр инструментальной головки планшайбы мм Ø630
Количество подач шпинделя и планшайбы Бесступенчатое
Диапазон подач планшайбы мм/мин 0,2..330
Диапазон подач шпинделя мм/мин 0,5..1000
Ускоренная подача шпинделя мм/мин 3600
Ускоренная подача планшайбы мм/мин 1370
Наибольший момент на шпинделе Нм 1100
Наибольший момент на планшайбе Нм 1100
Мах осевое усилие подачи шпинделя Н 13000
Количество скоростей вращения шпинделя Бесступенчатое
Количество скоростей вращения планшайбы Бесступенчатое
Диапазон скорости вращения шпинделя Об/мин 12-1100
Диапазон скорости вращения планшайбы Об/мин 4-125
Мощность главного двигателя кВт 15
Ускоренное перемещение X, Y, Z мм/мин 5000
Точность позиционирования мм X: 0.04 / Y: 0.032 / Z: 0.04
Повторяемость мм 0.015
Точность позиционирования индексации поворотного стола град 10" (шаг 0.001°), контроль 4 осей одновременно
Повторяемость индексации поворотного стола град 5" (шаг 0.001°), контроль 4 осей одновременно
Габариты: ДхШхВ мм 5347х3020х2890
Вес кг 12000

16k20.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
