2Е440А станок координатно-расточной. Назначение и область применения
Координатно-расточной станок 2Е440А особо высокой точности (А по ГОСТ 8—71) предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат.
Наряду с расточкой на станке могут выполняться сверление, легкое (чистовое) фрезерование, разметку и проверку линейных размеров, в частности и межцентровых расстояний. Станок снабжен поворотными столами, что дает возможность производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей.
Станок 2Е440А используется для работ в инструментальных цехах (обработка кондукторов и приспособлений) и в производственных цехах для точной обработки деталей без специальной оснастки.
Принцип работы и особенности конструкции станка
Станок 2Е440А – одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки.
Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования.
Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине.
Точная установка стола на заданную координату производится вручную, маховичком.
Применяя поставляемые со станком поворотные столы и другие принадлежности, можно производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей.
Класс точности станка А по ГОСТ 8—71.
2Е440А Оптическая система отсчета координат станка
Оптическая система отсчета координат станка 2е440
Станок оборудован оптическими экранными отсчетными устройствами, позволяющими отсчитывать целую и дробную части координатного размера. В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат — 0,004 мм.
Оптические устройства для отсчета продольных и поперечных перемещений состоят из следующих основных узлов:
- осветителей
- стеклянных шкал
- проекторов
- экранов
Отсчет величины перемещений стола и салазок производится по точным стеклянным шкалам с миллиметровыми делениями и нанесенными на шкалы цифрами. Шкала 2 продольных перемещений (рис. 1) связана со столом и вместе с ним перемещается относительно объектива проектора 3 оптического устройства, которое проецирует изображение шкалы на экран 4. Одновременно на экран проецируется изображение сетки спирального микрометра (вид А), по которой производится отсчет десятых долей миллиметра. Сотые доли миллиметра и микроны отсчитываются на том же экране по круговой шкале. Отсчет величины поперечных перемещений осуществляется по шкале 2 (рис. 2), которая закреплена на станине. Объектив проектора 3 вместе с салазками перемещается вдоль шкалы 2. Изображение шкалы 2 проецируется на экран 4.
Коррекция достигается тем, что изображение штриха шкалы смещается на нужную величину благодаря покачиванию плоскопараллельных пластинок 5 (рис. 1 и 2), помещенных на выходе лучей из проекторов.
В каждой из систем отсчета плоскопараллельная пластина в оправе соединена общей осью с рычажком, находящимся в постоянном контакте с коррекционной линейкой. В зависимости от припиловки последней рычажок, а вместе с ним и оправка с плоскопараллельной пластинкой поворачиваются вокруг своей оси в ту или иную сторону. Поворот плоскопараллельной пластинки вызывает в поле зрения экрана смещение изображения штрихов масштабной линейки на требуемую величину. Смещению изображения штриха на экране на 0,001 мм соответствует подъем или опускание коррекционного рычажка на 0,2 мм. Для компенсации накопленной ошибки один из краев коррекционных линеек может подниматься или опускаться винтовыми упорами.
Вывертыванием винтов компенсируют плюсовую ошибку, ввертыванием — минусовую.
Внимание! при снятии и установке стола на станок следует коррекционный рычажок оттянуть поворотом маховичка.
Экраны 4 утоплены в пульте и закрываются крышкой. Здесь же располагается кнопка включения освещения экранов.
Установку обрабатываемого изделия на заданные координаты можно (в зависимости от способа нанесения размеров на чертеже) производить двумя способами: «цепочкой» и «лесенкой».
- После закрепления изделия на столе станка ось шпинделя совмещается с базой, от которой в дальнейшем будут откладываться координаты будущих отверстий
- включается освещение экранов
- маховичком микронного отсчета нулевое деление круговой шкалы устанавливается против визирной стрелки
- маховичком миллиметрового расхода устанавливается проекция ближайшего штриха в середину спирали, обозначенной 0, и записывается (запоминается) исходное положение

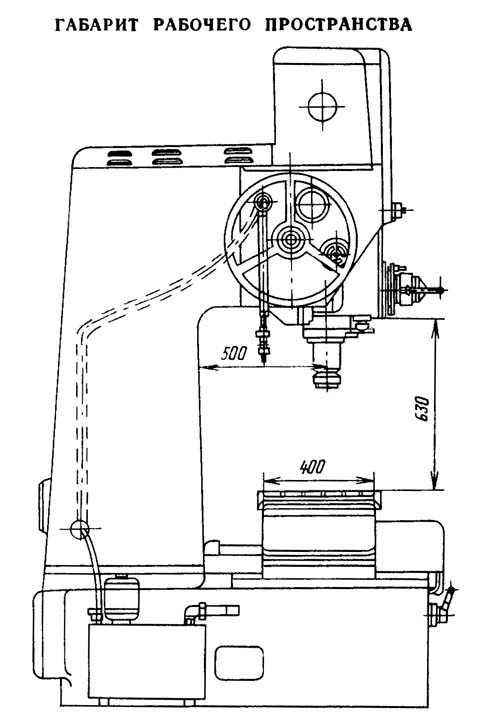

2Е440А Габарит рабочего пространства координатно-расточного станка
Габарит рабочего пространства станка 2е440
2Е440А Посадочные и присоединительные базы координатного расточного станка
Посадочные и присоединительные базы станка 2е440

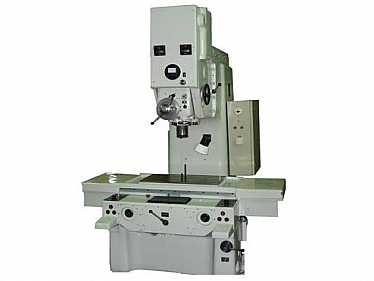

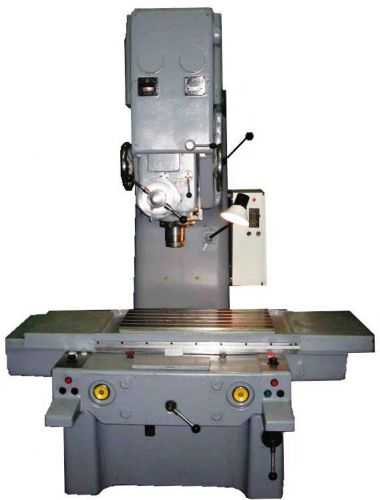

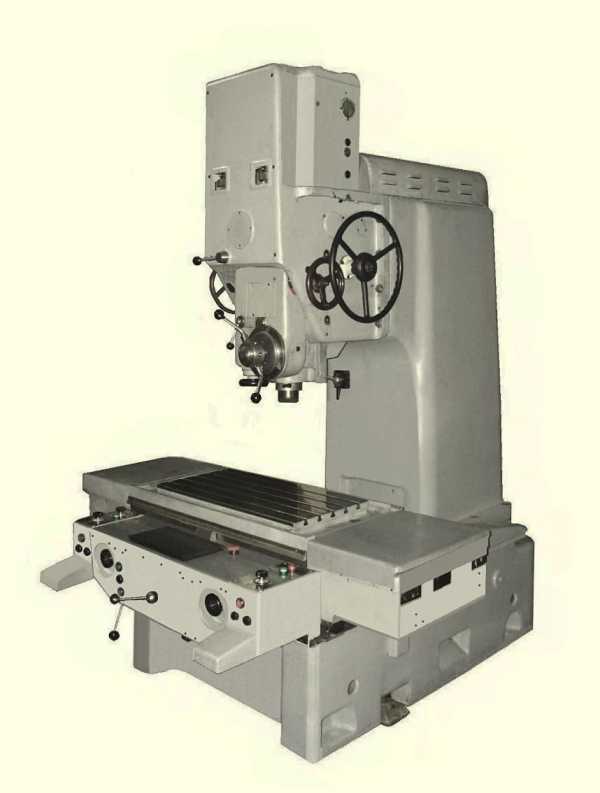

2Е440А Общий вид координатно-расточного станка
Фото координатно-расточного станка 2е440
2Е440А Шпиндельная бабка координатно-расточного станка
Шпиндельная бабка координатно-расточного станка 2е440

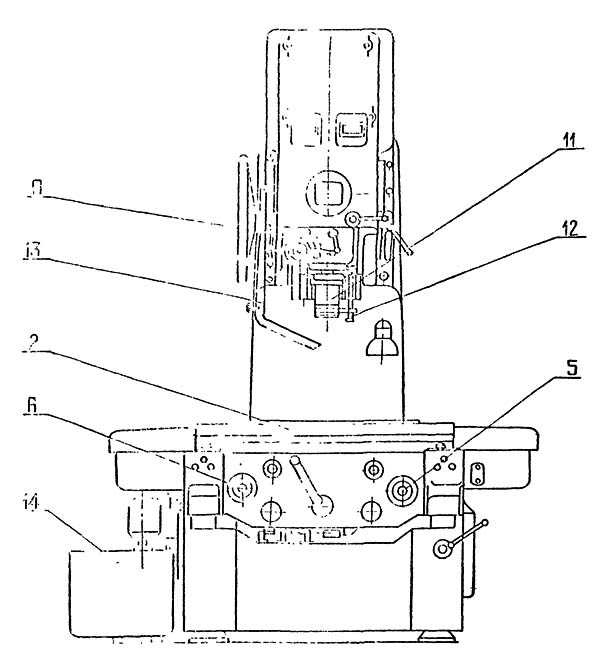

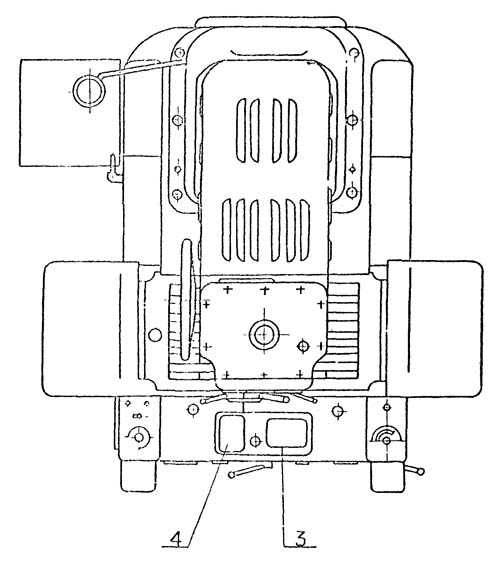

2Е440А Расположение составных частей координатно-расточного станка
Расположение основных узлов станка 2е440
Расположение основных узлов станка 2е440. Вид сбоку
Расположение основных узлов станка 2е440. Вид сверху
Спецификация составных частей координатно расточного станка 2Е440А
- Станина – 2В440А.105
- Стол-салазки – 2Е440А.106
- Масштаб продольный – 2В440.133
- Масштаб поперечный – 2В440.143
- Привод перемещения стола – 2В440A.232
- Привод перемещения салазок – 2В440А.242
- Коробка скоростей – 2В440А.301
- Стойка – 2B440A.315
- Шпиндельная бабка – 2В440А.400
- Блок направляющих – 2В440А.411
- Шпиндель – 2Е440А.441
- Устройство установки на глубину – 2B440A.451
- Охлаждение – 2В440А.761
- Станция охлаждения – 2455.59

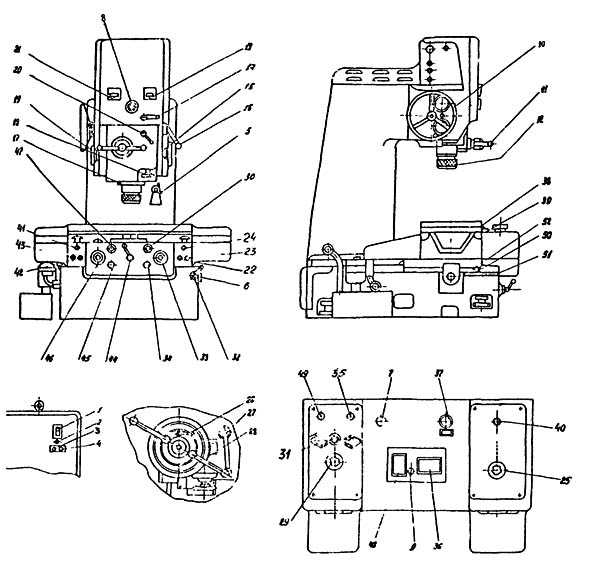

2Е440А Расположение органов управления координатно-расточным станком
Расположение органов управления расточным станком 2е440
Перечень органов управления станком 2Е440А
- Рукоятка включения питания электрошкафа
- Лампа контроля включения питания электрошкафа
- Кнопка включения питания станка
- Кнопка отключения питания станка
- Тумблер включения местного освещения
- Розетка включения переносной лампы
- Кнопка аварийного отключения питания станка
- Амперметр контроля нагрузки
- Кнопка включения освещения экранов оптики
- Маховик перемещения шпиндельной бабки
- Рукоятки ручного (быстрого) перемещения гильзы шпинделя
- Гайка зажима инструмента в шпинделе
- Указатель величины подач шпинделя
- Рукоятка выбора направления подач шпинделя
- Маховик установки величины подач шпинделя
- Рукоятка зажима шпиндельной бабки
- Винт зажима гильзы шпинделя
- Маховичок тонкой подачи гильзы шпинделя
- Маховик установки диапазона частот вращения шпинделя
- Рукоятка включения механизма отключения подач на заданной глубине
- Указатель диапазона частот вращения шпинделя
- Кнопка включения медленного проворота шпинделя
- Кнопка включения вращения шпинделя
- Кнопка отключения вращения шпинделя
- Рукоятка выбора частоты вращения шпинделя
- Рукоятка фиксации лимба
- Индекс отсчета расточного шпинделя
- Лимб отсчета расточного шпинделя
- Регулятор скорости перемещения стола (салазок)
- Маховичок микронного отсчета перемещения стола
- Переключатель перемещения стола (салазок)
- Рукоятка зажима стола
- Маховичок ручного перемещения стола
- Маховичок миллиметрового расхода стола
- Сигнальная лампа зажима стола
- Экран оптического отсчета перемещения стола
- Маховичок отвода рычага коррекции
- Линейка грубого отсчета перемещений стола
- Индекс грубого отсчета перемещений стола
- Сигнальная лампа включения электропитания станка
- Кнопка отключения перемещений стола (салазок)
- Кнопка включения перемещения стола (салазок) назад
- Кнопка включения перемещения стола (салазок) вперед
- Рукоятка зажима салазок
- Маховичок миллиметрового расхода салазок
- Маховичок ручного перемещения салазок
- Маховичок микронного отсчета перемещения салазок
- Экран оптического отсчета перемещения салазок
- Сигнальная лампа зажима салазок
- Индекс грубого отсчета салазок
- Линейка грубого отсчета салазок
- Лампочка освещения индекса
2Е440А Установочный чертеж станка
Установочный чертеж станка 2е440
2Е440А станок координатно-расточный. Видеоролик.
Технические характеристики координатно-расточного станка 2Е440А
| Наименование параметра | 2Е440А | |
|---|---|---|
| Основные параметры станка | ||
| Класс точности (Н,П,В,А,С) | А | А |
| Рабочая поверхность стола, мм | 710 х 400 | 800 х 400 |
| Наибольший диаметр сверления в стали 45, мм | 25 | 25 |
| Наибольший диаметр расточки в стали 45, мм | 250 | 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 158..630 | 125..585 |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 500 | 500 |
| Шпиндельная бабка | ||
| Частота вращения шпинделя (б/с регулирование), об/мин | 50…2000 | 50…2000 |
| Пределы рабочих подач гильзы шпинделя на один оборот шпинделя, мм/об | 0,03…0,16 9 ступеней | 0,03…0,16 9 ступеней |
| Наибольшее вертикальное перемещение шпинделя (ход) (ручное, механическое), мм | 210 | |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное от руки), мм | 250 | |
| Внутренний конус шпинделя (внутренний конус) специальный | № 40 7:24 | 5 |
| Наибольший конус закрепляемого инструмента | Морзе 4 | Морзе 4 |
| Закрепление шпиндельной коробки на направляющих | ручное | ручное |
| Рабочий стол | ||
| Наибольшее перемещение стола (продольное/ поперечное), мм | 630 х 400 | 710 х 400 |
| Число Т- образных пазов на столе | 5 | 5 |
| Величина ускоренного перемещения стола и салазок, мм/мин | 1600 | 800 |
| Пределы рабочих подач стола и салазок при фрезеровании, мм/мин | 20..315 | 16..800 |
| Наибольшая масса обрабатываемого изделия, кг | 320 | 320 |
| Точность станка | ||
| Цена деления растровой сетки установки координат, мм | 0,001 | 0,001 |
| Точность установки координат, мм | 0,005 | 0,005 |
| Точность расстояний между осями отверстий, растачиваемых на станке, мм | 0,008 | 0,008 |
| Точность растачиваемого диаметра (постоянство диаметра), мм | 0,004 | 0,004 |
| Предохранение от перегрузки механизма подач | есть | есть |
| Привод | ||
| Количество электродвигателей на станке | 5 | 5 |
| Электродвигатель привода главного движения, кВт | 4,5 | 2 |
| Электродвигатель привода перемещения стола, кВт | 0,245 | 0,245 |
| Электродвигатель привода перемещения салазок, кВт | 0,245 | 0,245 |
| Электродвигатель насоса системы смазки, кВт | ||
| Электронасос охлаждающей жидкости | ПА-22М, 0,125 кВт | ПА-22М, 0,125 кВт |
| Габарит станка | ||
| Габариты станка, включая ход стола и салазок, мм | 2440 х 2195 х 2385 | 2520 х 2195 х 2385 |
| Масса станка, кг | 3400 | 3510 |
