Три идеи копировально-фрезерных станочка

Содержание

Как сделать копировально-фрезерный станок

Используя данный станочек, можно с помощью ручного фрезера вырезать из фанеры или дерева заготовки самой различной формы.

Для изготовления самодельного копировально-фрезерного станка потребуются такие материалы:

  • фанера;
  • профильная труба (квадратная) из алюминия;
  • оргстекло.

Своим личным опытом изготовления станка-кондуктора для ручного фрезера поделился с нами автор YouTube канала YASUHIRO TV. Рекомендуем взять на заметку!

Основные этапы работ

В первую очередь необходимо будет изготовить стойку. Вырезаем две заготовки из фанеры толщиной 20 мм и склеиваем их вместе.

Крепим стойку к основанию и по бокам дополнительно усиливаем ее с помощью косынок, вырезанных из фанеры.

После этого необходимо будет изготовить держатель для профильной трубы. Высверливаем в нем отверстия, вставляем резьбовую гайку и вкручиваем барашковый болт (для фиксации профтрубы в посадочном месте).

В торце профтрубы вклеиваем деревянную заглушку. Высверливаем в ней отверстия. Потом крепим квадратную заготовку из плексигласа, к которой будут прикручиваться копировальные шаблоны для ручного фрезера.

На следующем этапе прикручиваем держатель-хомут вместе с профильной трубой к верхней части стойки — как показано на фото ниже.

Далее необходимо будет изготовить копировальные шаблоны. Узор или рисунок может быть любой. Автор сделал шаблоны для вырезания соединительных элементов.

Крепим копировальный шаблон к основанию пластины из оргстекла. Дополнительно изготавливаем корпус для фрезера. Устанавливаем корпус с фрезером и можно приступать к вырезанию заготовки. В данном случае мы вырезаем посадочное место для соединительного элемента.

Чтобы вырезать сам соединительный элемент, нам потребуется другой копировальный шаблон. Автор изготовил его из эпоксидной смолы.

Видео по теме

Подробно о том, как сделать копировально-фрезерный станок, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Template Routing Small Parts | Woodworking Ideas

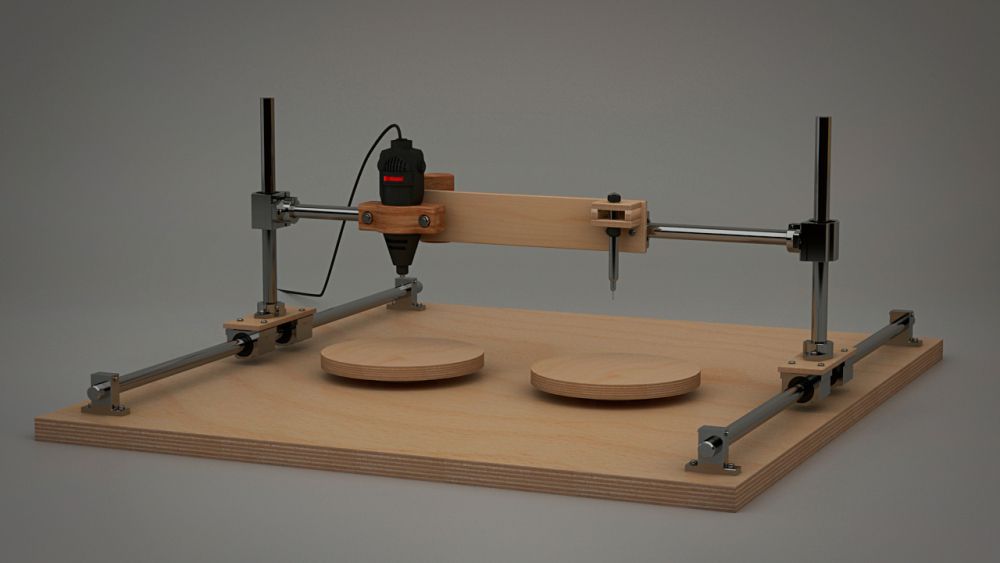

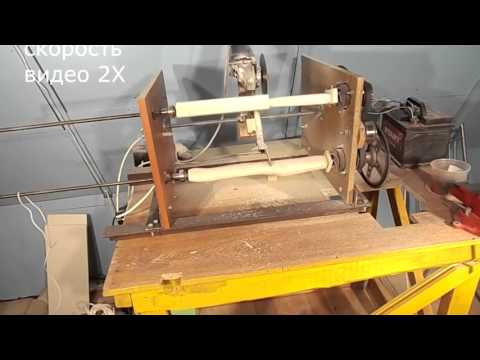

Копировальный гравировальный станок на основе дремеля

Дремель (так же, как и болгарка или дрель) является довольно универсальным инструментом для домашней мастерской.

На его основе можно сделать много разных полезных приспособлений, в том числе и копировальный гравировальный станок.

Большая часть конструкции изготовлена из фанеры. Однако немного металла также потребуется.

Первым делом потребуется подготовить основание для станка. Для этого можно использовать кусок фанеры, ДСП или МДФ с размерами 80х80 см.

К основанию крепятся металлические опоры для вала. Затем в них вставляется сам вал с линейными подшипниками.

Основные этапы работ

На следующем этапе из кусков фанеры автор изготавливает две стойки. Крепим их к линейным подшипникам. Между этими стойками устанавливается еще один вал с подшипниками.

Далее склеиваем два куска фанеры толщиной 18 мм. крепим к ней небольшой вертикальный упор. В итоге у нас получилась площадка, на одном конце которой будет крепиться дремель, а на другом — стилус.

При помощи простых соединительных элементов, изготовленных из фанеры, крепим площадку к линейным подшипникам. Устанавливаем дремель и стилус, и можно приступать к работе.

Подробно о том, как сделать копировальный гравировальный станок на основе дремеля, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Hobi Market.

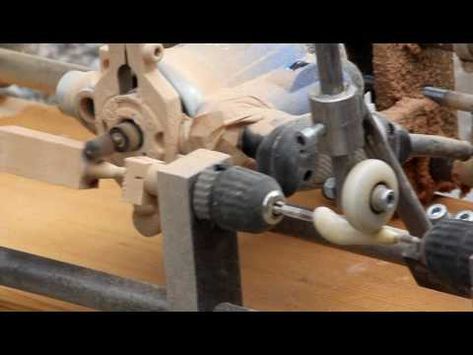

Amazing Woodworking Tool // Router Copy Carver — Duplicator

Как сделать фрезерный станок из дремеля своими руками

Заводские фрезерные станки стоят дорого, и не каждому по карману. Но для домашней мастерской, если вы занимаетесь деревообработкой, можно своими руками сделать простейший аналог на базе обычного дремеля. Основные элементы станка изготавливаются из дерева.

При помощи самодельного фрезерного станка из дремеля можно фрезеровать различные заготовки из дерева или фанеры. Сложные узоры, конечно, сделать не получится. Но для простых орнаментов такой станочек вполне сгодится.

Первым делом нужно напилить заготовки требуемых размеров, из которых потом будет собираться поворотная площадка с креплением для дремеля.

Процесс изготовления самодельного фрезерного станка

Из напиленных деревянных заготовок собирается рамка квадратной формы, по краям которой автор при помощи перового сверла сверлит отверстия под болты. Потом на болты накручиваются гайки, и затягиваются ключом.

Далее в получившейся конструкции необходимо сделать посадочное место под дремель, и закрепить инструмент с помощью самодельных деревянных хомутов.

На последнем этапе работ необходимо изготовить основание с поворотным элементом, и соединить его с деревянной площадкой с дремелем при помощи мебельной петли. После этого можно испытать приспособление в работе.

Подробно о том, как сделать фрезерный станок из дремеля своими руками, смотрите в видеоролике на нашем сайте.

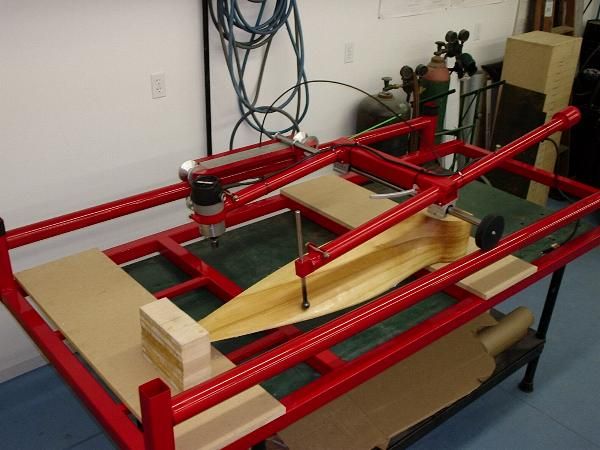

How to Make a Pantograph Router/ Power Carving Tool at Home |DIY|



Андрей Васильев

Задать вопрос

Вертикальный фрезерно-копировальный станок G 90 Griggio (Италия)

Фрезерно-копировальные станки широко используются в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра. Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:


– прямолинейное фрезерование рельефа на боковых гранях пласти;
– фрезерование рисунка на плоскости (например ложной филенки) по копиру.

Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки.
Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом, обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу, обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.

Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.

В комплект поставки входят:
– Ременная передача
– Шпиндель МК2 с двумя цангами (10 и 12) – цанги можно заказывать другого диаметра.
– Пневматическое управление от педали
– Правое вращение шпинделя.

Порядок работы на станке с шаблоном:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.

Опции

  • Направляющая на столе
  • Механический прижим (см. фото в галерее)
  • Дополнительный зажим МК2
  • Дополнительная цанга
  • Передние и боковые удлинители стола – общий размер стола 1200х1000 мм
  • Монофазный мотор
  • Усиленный мотор 3 /4 ЛС (G 60)
Механичес. прижим Аспирацион. колпак
Вакуумный прижим

Авт. подача Направляющая на столе

Производитель: Griggio

Родина бренда: Италия

Размер рабочего стола750 x 600 мм
Вертикальный ход стола150 мм
Вертикальный ход шпинделя80 мм
Частота вращения шпинделя, об/мин9000 и 18000
Макс. расстояние от стола до головки (без патрона)195 мм
Мотор3 кВт
Диам. аспирационного патрубка80 мм
Расстояние между шпинделем и колонной900 мм
Вес нетто400 кг
Габаритный размер1400х800х1900 мм
Размер в упаковке1410х900х2000 мм
