Универсальный круглопильный станок Ц6-2 (К)

Поставщик: Россия Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов.

Модель Ц6-2 (К)

на складе диаметр пилы: 400 мм; высота пропила: 120 мм; литой стол: 1115х900 мм; установленная мощность: 4кВт

Общая информация о круглопильном станке Ц6-2 (К)

Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

Преимущества

Конструктивные особенности станка Ц6-2(К):
  • Станина – литая, коробчатой формы;
  • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;
  • Жёсткая система фиксации заготовок во время распиловки.
  • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно.
  • Безопасность работы на станке обеспечивается:

  • ограждением пильного диска, с патрубком для отсоса опилок, стружки;
  • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.
  • «закрытостью» вращающихся и опасных элементов станка внутри станины.
  • Технические характеристики круглопильного оборудования Ц6-2 (К)

    Наименование характеристики Значение характеристики
    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм. 600
    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм. 600
    3. Наибольшая толщина распиливаемого материала, мм. 150
    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм. 10х20
    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм. 400/50
    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм. 180/40
    7. Номинальная частота вращения режущего инструмента, об/мин. 2860
    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм: 1180х1000
    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм: 680х580
    10. Наибольший ход каретки, мм. 1110
    11. Уровень рабочей поверхности стола от пола, не менее, мм. 790
    12. Габаритные размеры станка, (длина х ширина х высота), мм: 1790х1900х1240
    13. Масса станка, кг. 650
    Характеристика электрооборудования
    14. Количество электродвигателей на станке, шт. 1
    15. Мощность электродвигателя, кВт.
    4
    16. Синхронная частота вращения электродвигателя, об/мин. 3000
    Данные для эксгаустерной системы
    Расход воздуха не менее, м3/ч; 1000
    Скорость воздуха в выходном патрубке, м/с; 20
    Коэффициент аэродинамического сопротивления 3
    Внимание! В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по телефонам +7 495 7274196 или 8-800-5555-100

    imperialmaster.ru

    Универсальный круглопильный станок Ц6-2 (К)

    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.600
    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.600
    3. Наибольшая толщина распиливаемого материала, мм.150
    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.10х20
    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.400/50
    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.180/40
    7. Номинальная частота вращения режущего инструмента, об/мин.2860
    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:1180х1000
    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:680х580
    10. Наибольший ход каретки, мм.1110
    11. Уровень рабочей поверхности стола от пола, не менее, мм.790
    12. Габаритные размеры станка, (длина х ширина х высота), мм:1790х1900х1240
    13. Масса станка, кг.650
    Характеристика электрооборудования
    14. Количество электродвигателей на станке, шт.1
    15. Мощность электродвигателя, кВт.4
    16. Синхронная частота вращения электродвигателя, об/мин.3000
    Данные для эксгаустерной системы
    Расход воздуха не менее, м3/ч;1000
    Скорость воздуха в выходном патрубке, м/с;20
    Коэффициент аэродинамического сопротивления3

    www.intervesp-stanki.ru

    Универсальный круглопильный станок Ц6-2

    Станок Ц6-2 (К) предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

    Конструктивные особенности станка Ц6-2(К):

    • Станина – литая, коробчатой формы;

    • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;

    •  Жёсткая система фиксации заготовок во время распиловки.

    • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно. Безопасность работы на станке обеспечивается:

    • ограждением пильного диска, с патрубком для отсоса опилок, стружки;

    • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.

    • «закрытостью» вращающихся и опасных элементов станка внутри станины.

    Технические характеристики Ц6-2 (К):

    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.

    600

    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.

    600

    3. Наибольшая толщина распиливаемого материала, мм.

    150

    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.

    10х20

    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.

    400/50

    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.

    180/40

    7. Номинальная частота вращения режущего инструмента, об/мин.

    2860

    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:

    1180х1000

    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:

    680х580

    10. Наибольший ход каретки, мм.

    1110

    11. Уровень рабочей поверхности стола от пола, не менее, мм.

    790

    12. Габаритные размеры станка, (длина х ширина х высота), мм:

    1790х1900х1240

    13. Масса станка, кг.

    650

    Характеристика электрооборудования



    14. Количество электродвигателей на станке, шт.

    1

    15. Мощность электродвигателя, кВт.

    4

    16. Синхронная частота вращения электродвигателя, об/мин.

    3000

    Данные для эксгаустерной системы



    Расход воздуха не менее, м3/ч;

    1000

    Скорость воздуха в выходном патрубке, м/с;

    20

    Коэффициент аэродинамического сопротивления

    3

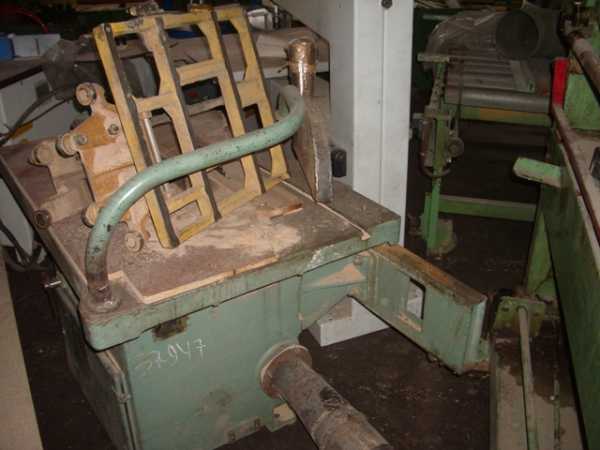

    Позиция 37811:

    Год выпуска: 1980.
    Состояние: в хорошем рабочем состоянии; с кареткой.
    Местонахождение: Тверская обл.
    Цена: по запросу.



    Позиция 12201:

    Состояние: в хорошем рабочем состоянии.
    Страна происхождения: Россия.
    Местонахождение: г.Тверь
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2

    Позиция 185127:

    Год выпуска: .
    Состояние: отличное.

    Страна происхождения: Россия.
    Местонахождение: Тверская обл.
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2Универсальный круглопильный станок Ц6-2 Показать больше

    tech-trade.ru

    Станок круглопильный универсальный Ц6-2К

    Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Применяется в столярно-строительном и мебельном производствах.

    Станина станка имеет коробчатую форму, внутри которой располагается кожух пылеприемника, служащий одновременно для сбора опилок и присоединения к внешней отсасывающей установке через патрубок. К станине с помощью кронштейнов крепится направляющая для каретки. В нише станины монтируется электрооборудование. Пила крепится на валу электродвигателя, установленного на качающейся подмоторной плите, ось которой стопорится в станине. За пилой, на кронштейне подмоторной плиты, фиксируется расклинивающий нож, предназначенный для предохранения пилы от зажима в пропиле и предотвращения выбрасывания пиломатериалов. Ограждение, крепящееся на столе станка, закрывает верхнюю часть пилы и удерживает заготовку от выбрасывания в процессе пиления.

    Технические характеристики:

    Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм 600
    Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм 600
    Наибольшая толщина распиливаемого материала, мм 150 (120)
    Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, мм, ширина/ глубина 10/ 20
    Наибольший диаметр пилы/ диаметр посадочного отверстия, мм 450/ 50
    Наибольший диаметр фрезы/диаметр посадочного отверстия, мм 180/ 40
    Частота вращения режущего инструмента, об/мин 2860
    Размеры рабочей поверхности стола станка, мм 1180х1000
    Размеры рабочей поверхности стола подвижной каретки, мм 580х680
    Ход подвижной каретки, мм 1110
    Уровень рабочей поверхности стола от пола, мм 790
    Мощность электродвигателя, кВт 4 (5,5)
    Габаритные размеры, мм 1790х1900х1240
    Масса, кг 650

    www.astro-wood.ru

    Круглопильный станок Ц6-2ИТ по низкой цене, описание с техническими характеристиками. Интервесп

    Общая информация о круглопильном станке Ц6-2ИТ

    Станок предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов. Станина станка - жесткая стальная конструкция коробчатой формы. Сверху установлен шлифованный рабочий стол. На столе крепится направляющая линейка усиленной конструкции, ограждение пилы с патрубком для стружкоотсоса и когтевой защитой от обратного выброса заготовки. Внутри станины на подмоторной плите расположен эл/двигатель и шпиндельный узел с увеличенным числом оборотов для пиления твердосплавными пилами. С помощью механизма подъема осуществляется регулировка выступания пильного диска на рабочем столе. Для распиловки заготовок поперек волокон и под углом служит торцовочная каретка с увеличенным ходом. Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки. На каретке установлена направляющая линейка.

    Технические характеристики круглопильного оборудования Ц6-2ИТ

    Наибольшая ширина распиливаемого материала, мм

    600

    Наибольшая толщина обрабатываемого материала, мм

    100

    Размеры основного литого стола, мм

    1100х810

    Размер торцовочной каретки, мм

    600х500

    Ход торцовочной каретки, мм

    1500

    Диаметр пилы, мм

    400х50

    Наибольший подъем пилы, мм

    125

    Частота вращения пилы, об/мин

    4 100

    Мощность э/двигателя (увеличена с 4,0 кВт)

    5,5 кВт

    Габариты, мм

    2010х2200х1130

    Масса,кг

    480

    Универсальные автоподатчики

    Предназначен для автоматической подачи заготовок в зону резания.

    Автоподатчики для круглопильных станков

    Заточные станки для дисковых пил

    Cтанок предназначен для заточки дисковых пил с твердосплавными напайками по боковым граням в ручном режиме.

    Станок предназначен для заточки круглых дисковых пил диаметром 120-170 мм с частотой вращения круга 2800 об/мин.

    Межстаночная механизация

    Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

    Устройство поштучной выдачи доски имеет раму из сварного швеллера.

    Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

    Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

    Внутрицеховая система аспирации

    Промышленные аспирационные установки компании High Class Machinery разработаны с учетом мировых стандартов и требований, с учетом высокой производительности в сочетании с низким потреблением электроэнергии. Так, например аспирационная система модели HCM 2500 имеет производительность 2500м³/час, а мощность двигателя составляет всего 1,5кВт, что на 1,0 кВт меньше чем у аналогичных моделей. А модель HCM 11000-6U оснащенная двигателем мощностью 3,75кВт имеет производительность 11 000м3ч и скорость потока воздуха 43м/с.

    Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000предназначены для очистки воздуха от сухой неслипающейся пыли и стружки.

    Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки.

    Установки предназначены для удаления стружки, пыли. Также используется для удаления стружки при производстве пластиковых, алюминиевых дверей и для окон.

    Оборудование для централизованных систем аспирации

    Пилы дисковые с твердосплавными напайками

    Продажа круглопильного оборудования – пожалуйста, уточняйте наличие товара на складе. Информация о круглопильном станке размещенная на этом сайте не является публичной офертой.

    Производитель оставляет за собой право изменять технические характеристики оборудования


    Автор - ИНТЕРВЕСП,
    дата публикации 23.12.2011 12:54, дата последнего изменения 23.12.2011 12:54.
    intervesp-stanki.ru © 2002-2018 Все права защищены.
    Публикация разрешена с письменного разрешения автора.

    Задать вопрос менеджеру

    www.intervesp-stanki.ru

    Круглопильный деревообрабатывающий станок Ц6-2ИТ.

    Продажа станков круглопильных Ц6-2ИТ со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
    Прайс-листы с ценами на круглопильные станки Ц6-2ИТ запрашивайте в отделе станочного оборудования.


    Станок Ц6-2ИТ.




    Станок Ц6-2ИТ с форматной кареткой
    длиной 1300 мм.

    Станок круглопильный Ц6-2ИТ.

    Станок модели Ц6-2ИТ предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.
    Станок круглопильный Ц6-2ИТ находит свое применение в столярных цехах средней и малой производительности.

    ОСОБЕННОСТИ СТАНКА Ц6-2ИТ:

    • Станина станка (металлобетонная) представляет собой жесткую коробчатую стальную конструкцию с отсеками для заполнения бетоном или тяжелым сыпучим материалом (песок, дробь) для поглощения вибрации.
    • Чугунный рабочий стол установленный сверху.
    • Мощный эл/двигатель 5,5 кВт расположенный внутри станины на подмоторной плите.
    • Очень жесткий механизм подъема (с помощью которого осуществляется регулировка вылета пилы над плоскостью стола).
    • Шпиндельный узел с повышенным числом оборотов для пиления твердосплавными пилами.
    • Для точной распиловки заготовок поперек волокон и под углом служит торцовочная каретка с увеличенным ходом.
    • На столе крепится направляющая линейка, ограждение пилы с патрубком для стружкоотсоса.
    • Наличие когтевой защиты от обратного выброса заготовки.
    • Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки. На каретке установлена направляющая линейка.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРУГЛОПИЛЬНОО СТАНКА Ц6-2ИТ:

    Наибольшая ширина распиливаемого материала, мм

    520 (980 доп. опция)

    Максимальный вылет пилы, мм

    180

    Размеры основного стола, мм

    1100 х 810

    Размер торцовочной каретки, мм

    550 х 700

    Ход торцовочной каретки, мм

    950

    Диаметр пилы, мм

    250-500 х 32 (50)

    Наибольший подъем пилы, мм

    85

    Частота вращения пилы, об./мин.

    2300; 4500

    Мощность электродвигателя, кВт

    5,5

    Габариты, мм

    1250 х 1510 х 910

    Масса, кг

    550

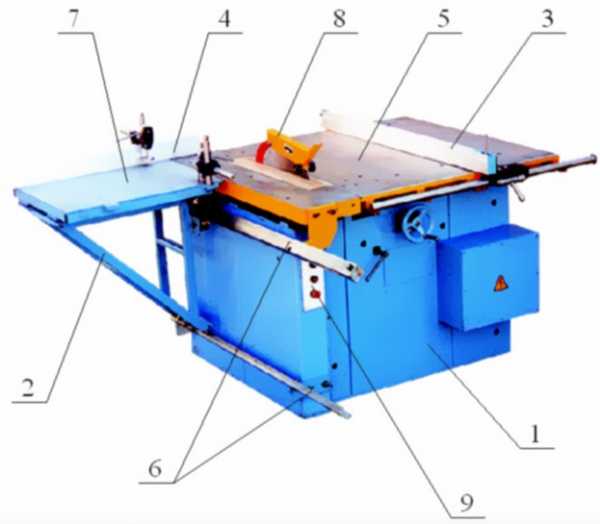

    ОБЩИЙ ВИД СТАНКА Ц6-2ИТ:

    1. Станина.
    2. Каретка пильная.
    3. Линейка ограничения ширины обрабатываемой заготовки.
    4. Упорная линейка.
    5. Стол.
    6. Направляющие пильной каретки.
    7. Стол каретки.
    8. Кожух защитный.
    9. Пульт управления.

    ФОТОГАФИИ СТАНКА Ц6-2ИТ.

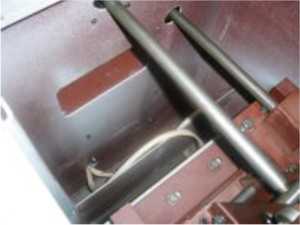

    Станина станка (металлобетонная) представляет собой жесткую коробчатую стальную конструкцию с отсеками для заполнения бетоном или тяжелым сыпучим материалом (песок, дробь) для поглощения вибрации. Чугунный рабочий стол
    установленный сверху.

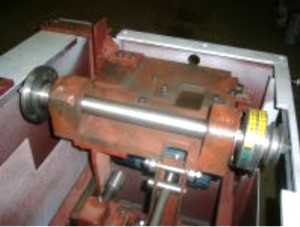

    Мощный электродвигатель 5,5 кВт расположенный внутри станины на подмоторной плите.


    Заказать и купить круглопильный станок Ц6-2ИТ вы можете с заказом отгрузки транспортными компаниями в города: в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

    kpsk.ru

    Круглопильный станок с торцовочной кареткой Ц6-2 (К)

    Станок предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.

    Отличительные особенности

    • Жесткая сварная станина станка коробчатой формы.
    • Сверху установлен рабочий чугунный стол.
    • Направляющая линейка усиленной конструкции крепится на столе;
    • Наличие ограждение пилы с патрубком для стружкоотсоса;
    • Когтевая защита от обратного выброса заготовки;
    • Суппорт с приводом и механизм регулировки степени выступания пильного диска над столом станка расположен внутри станины на подмоторной плите.
    • Торцовочная каретка с увеличенным ходом служит для распиловки заготовок поперек волокон и под углом.
    • Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки.
    • На каретке установлена направляющая линейка.
    • Применяется в столярных цехах малой и средней производительности.
    Технические характеристики

    Наибольшая ширина распиливаемого материала, мм

    600

    Наибольший толщина обрабатываемого материала, мм

    120

    Размеры основного стола, мм

    1180х940

    Размер торцовочной каретки, мм

    680х510

    Ход торцовочной каретки, мм

    1110

    Диаметр пилы, мм

    450х50

    Наибольший подъем пилы, мм

    100

    Частота вращения пилы, об/мин

    2 860

    Мощность э/двигателя, кВт

    4,0

    Габариты, мм

    1790х1900х1240

    Масса, кг

    650

    Отзывы о Круглопильном станке с торцовочной кареткой Ц6-2 (К)


    Пока нет отзывов на данный товар.


    Оставить свой отзыв

    Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

    В отзывах запрещено:
    Использовать нецензурные выражения, оскорбления и угрозы;
    Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
    Писать отвлеченные от темы и бессмысленные комментарии.

    Информация не касающаяся товара будет удалена.

    www.stankoff.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
