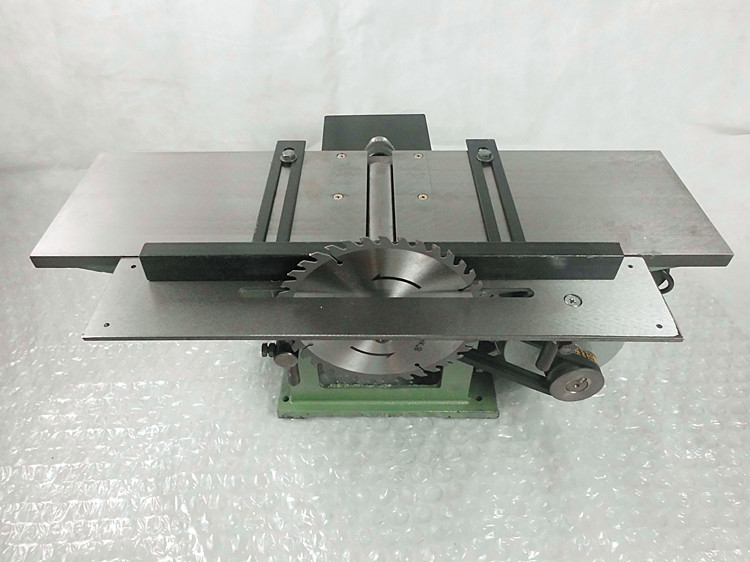

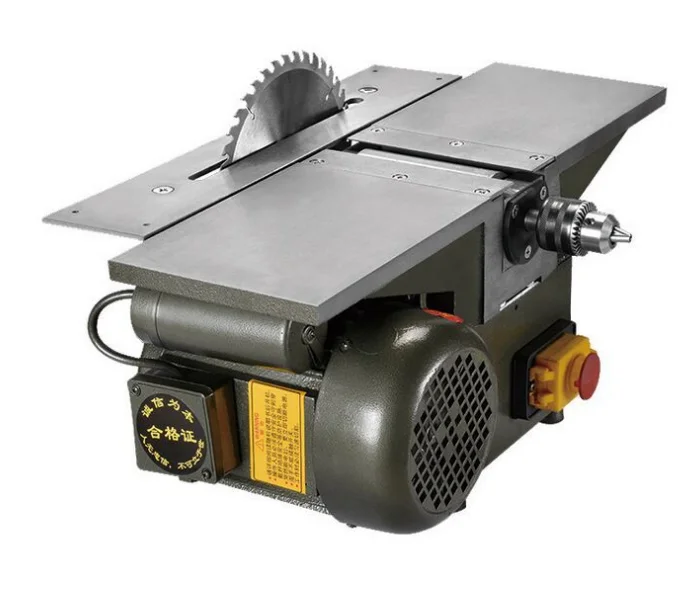

Универсальный настольный деревообрабатывающий станок

Авторы патента:

Давиденко И.И.

Кныш П.В.

Широбоков В.А.

B27C9/02 – одношпиндельные

Использование: в деревообрабатывающей промышленности. Сущность изобретения: станок содержит станину, подъемный стол, узлы строгания, пиления, сверления, точения и дополнительный узел для заточки строгальных ножей. 5 ил.

Изобретение относится к деревообрабатывающей промышленности, в частности к универсальным бытовым станкам для обработки деревянных заготовок.

На фиг. 1 изображен станок, вид сбоку; на фиг. 2 – вид по стрелке А на фиг. 1, вид сверху; на фиг. 3 – вид сбоку, с установленным узлом для заточки строгального ножа; на фиг. 4 – вид по стрелке Б на фиг. 3; на фиг. 5 – положение установки строгального ножа при заточке заданного угла строгания .

Универсальный настольный деревообрабатывающий станок состоит из станины 1, шпиндельного узла 3, узлов строгания, пиления, сверления с рабочими органами, узла для заточки строгального ножа, установленного на подвижном столе 4, заточного круга 16 и привода 2. Шпиндельный узел выполнен в виде ножевого барабана 5, например, с двумя концевыми консольными шейками под установку на них рабочих органов. Узел для строгания включает ножевой барабан 5, поворотный подпружиненный кожух 6 и направляющую линейку 7. Узел для пиления включает дисковую пилу 8, закрепленную на концевой шейке ножевого барабана 3, и стол 9 с защитными кожухами 10 и 11. Узел сверления включает сверло 12, укрепленное в патроне 13, помещенном на концевой шейке ножевого барабана 3, стол-кронштейн 14 и подвижную линейку 15. Узел для заточки строгального ножа (см. фиг. 3, 4, 5) выполнен в виде кронштейна 21 с пазом 22, удерживающим в себе зафиксированную горизонтально расположенную направляющую штангу 23 с поворотной консольной кареткой 24, опирающейся на копир-упор 28, который закреплен на боковой поверхности подвижного стола 4. Горизонтальная направляющая штанга 23 снабжена ограничителями 30 каретки 24. Копир-упор 28 выполнен с продольным пазом 29. Строгальный нож 20 смонтирован на каретке 24, ограничен ее уступом 25 и зафиксирован планкой 26 и винтами 27. Под кареткой, на концевой шейке ножевого барабана 3 установлен заточный круг 16 с защитным ограждением 19, поворотным кожухом 17 и подручником 18. Кроме того, в станке имеется накладной щиток 31, закрывающий ножи ножевого барабана.

Станок работает следующим образом.

Для выполнения операции строгания заготовку 32 из древесины при работающем приводе 2 подают по подвижному столу 4 на ножевой барабан 5 между направляющей линейкой 7 и поворотным подпружиненным кожухом 6, при этом нижняя плоскость заготовки строгается (фугуется).

Для выполнения операции пиления заготовку 32 подают по столу 9 под защитный кожух 10 на вращающуюся дисковую пилу 8. Заменив дисковую пилу 8 на дисковую фрезу в заготовке фрезеруют пазы или уступы.

Для выполнения операции сверления заготовку помещают на стол-кронштейн 14, прижимают к подвижной линейке 15 и совместно подают на вращающееся сверло 12. Заменив в патроне 13 сверло 12 на пальцевую фрезу, в заготовке фрезеруют паз, при это заготовку протягивают вдоль неподвижной линейки 15 на столе-кронштейне 14.

Для выполнения операции заточки рабочих органов, например сверл, фрез, используют опорную поверхность подручника 18.

Для выполнения операции по заточке строгального ножа (см. фиг. 3, 4 и 5) заднюю грань строгального ножа 20 устанавливают относительно заточного круга 16 на заданный угол при помощи горизонтальной переустановки и фиксации кронштейна 21, вертикальной переустановки и фиксации штанги в пазу 22, а также переустановки и поворота копир-упора 28. Переустановкой последнего задают величину врезания заточного круга в заднюю грань строгального ножа. После этого каретку прижимают к копир-упору и возвратно-поступательными движениями перемещают ее по штанге между ограничителями 30, при этом заточным кругом затачивают заднюю грань строгального ножа.

Для заточки следующего из комплекта строгального ножа его устанавливают и фиксируют на каретке таким же образом, как и первый строгальный нож, не меняя положения штанги и копир-упора. При этом достигается сохранение постоянной разницы балансировки строгальных ножей в комплекте по величине их массы.

Формула изобретения

УНИВЕРСАЛЬНЫЙ НАСТОЛЬНЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ СТАНОК,включающий станину, шпиндельный узел, узел строгания с ножом, узел пиления, узел сверления с рабочими органами, узел для заточки строгального ножа, установленный на подъемном столе, заточной круг и привод, отличающийся тем, что узел для заточки строгального ножа выполнен в виде кронштейна с пазом, в котором размещена закрепленная на горизонтально расположенной направляющей штанге поворотная консольная каретка, причем последняя опирается на копир-упор, который закреплен на боковой поверхности подъемного стола, при этом горизонтальная направляющая штанга снабжена ограничителем каретки, копир-упор выполнен с продольным пазом, а нож строгального узла смонтирован на каретке.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5

Похожие патенты:

Фуговально-рейсмусово-отрезной станок // 2026170

Изобретение относится к комбинированным станкам для обработки дерева

Деревообрабатывающий станок для фрезерных работ // 2026169

Изобретение относится к деревообрабатывающей промышленности, в частности к фрезерным станкам

Комбинированный бытовой деревообрабатывающий станок // 2021889

Изобретение относится к деревообрабатывающему оборудованию, пользуемому на малых предприятиях и в мастерских

Станок для изготовления паркетной планки // 2015884

Деревообрабатывающий настольный комбинированный станок // 2015877

Комбинированный деревообрабатывающий станок // 2013200

Изобретение относится к деревообрабатывающей промышленности, в частности к деревообрабатывающим станкам, и может быть использовано в качестве универсального оборудования для обработки пиломатериалов и заготовок из древесины на небольших предприятиях по переработке древесины в качестве основного оборудования, на крупных предприятих, где выполнение нескольких операций мелких и средних по размерам деталей связано со значительными перемещениями, в качестве вспомогательного оборудования, а также владельцами личных хозяйств

Комбинированный деревообрабатывающий станок // 2005592

Изобретение относится к комбинированным универсальным бытовым и промышленным станкам для обработки древесины

Деревообрабатывающий станок // 2000195

Универсальный деревообрабатывающий станок // 1818224

Деревообрабатывающий станок // 1801088

Комбинированный деревообрабатывающий станок // 2153979

Станок для обработки древесины // 2180882

Изобретение относится к области машиностроения для деревообрабатывающей промышленности и может быть использовано при изготовлении художественных изделий типа колонн и столбов, а также в учебном процессе при обучении школьников и студентов художественному творчеству

Комбинированный деревообрабатывающий станок // 2210494

Изобретение относится к устройствам для обработки древесины и может быть использовано в деревообрабатывающей промышленности

Устройство для ограждения ножевого вала станка, в частности фуговального // 2225566

Изобретение относится к защитным устройствам деревообрабатывающих станков, в частности фуговальных

Портативный токарно-фрезерный станок евгеньева // 2229972

Изобретение относится к области резания неметаллических материалов, в частности древесины, пластмассы и пенопласта

Универсальный деревообрабатывающий станок // 2053870

Изобретение относится к деревообработке и может быть широко использовано в различных областях народного хозяйства при различного рода работах по дереву как для индивидуального, так и для промышленного пользования

Устройство для формирования продольного паза в древесных заготовках // 2060879

Универсальный деревообрабатывающий станок // 2068776

Изобретение относится к деревообрабатывающей промышленности, в частности, к деревообрабатывающим станкам, и может быть использовано для обработки пиломатериалов в быту, заточки инструмента, а также для циклевания полов

Станок для обработки древесины // 2074813

Изобретение относится к машиностроению для лесо- и деревообрабатывающей промышленности и может быть использовано при изготовлении строительных бревен для срубов

Настольный многоцелевой станок // 2089383

Изобретение относится к станкостроению и может быть использовано для различных видов механической обработки изделий из металлов и пластмассы, а именно для токарной, фрезерной, сверлильной, резьбонарезной, расточной обработки, а также для распиловки и фугования древесины

Деревообрабатывающий станок – журнал Пчеловодство

Несколько лет назад приобрел настольный деревообрабатывающий станок УБДН-1М Тираспольского машиностроительного завода и вскоре убедился в больших его достоинствах. Однако его конструкция обладает определенными недостатками, которые после незначительных усовершенствований могут быть устранены самим хозяином. Пришлось проработать массу заметок на эту тему в нашем учителе — журнале «Пчеловодство». Конечно, решения пришли непросто, каждое из них — плод мучительных поисков и раздумий, ошибок и неудач, радостных открытий и счастливых находок. И «Странице пчеловода-любителя» здесь принадлежит особая роль, наверное, это самая любимая рубрика многих. Там каждый находит для себя что-то важное и интересное.

Итак, начнем с некоторых усовершенствований УБДН-1М. Владельцам данного устройства известно, сколько неприятностей доставляют стружки, скапливающиеся на столе после вылета из ниши, откуда их гонит поток воздуха, нагнетаемый быстровращающимся валом с ножами. Когда стружек становится много, они забивают всю полость ниши и начинают вылетать уже через верхнюю прорезь в плите, то есть под обрабатываемую доску или брусок. Подобная ситуация означает остановку двигателя, уборку стружек и выковыривание их из рабочей ниши. Безусловно, это сдерживает работу, нервирует работника.

Я решил данную проблему следующим образом (рис. 1): удалил вставную пластину 1; перекрыл проем ниши 2 пластиной из кровельной жести. Внизу над рабочим валом с ножами в основании устройства прорезал окно 3 размером 150х110 мм. В столе также прорезал окно несколько бóльшого размера. Теперь стружки не доставляют мне никаких неприятностей — они сами сыпятся в специально сколоченный из фанеры ящик, находящийся под столом.

Замечу, что толщина плиты основания составляет 3 мм, поэтому сначала по предварительно размеченному контуру периметра необходимо просверлить цепь отверстий, затем при помощи зубила вырубить уже само окно, зачистить напильником заусенцы его краев.

Некоторые неприятности доставляют опилки, летящие из-под дисковой пилы на пол. Указанный недостаток устранил, сделав ниже защитного кожуха 1 (рис. 2) опилкопровод 2 и установив ящик-сборник 3. Ящик съемный, его убирают при наполнении опилками или снимают вообще.

Для выборки фальцев, четвертей, шипов и т.п. необходимо, чтобы дисковая пила углублялась в материал на определенную глубину, иногда в течение рабочего дня неоднократно изменяемую.

Станок не имеет регулируемой по вертикали накладной плиты, поэтому сконструировал простейший, регулирующийся при помощи клиньев стол (рис. 3). Это плоскость 1 из досок или фанеры толщиной 10–15 мм с прикрепленной к ней двумя парами ножек 2; длина и ширина стола произвольны.

Для регулировки нужного вылета пилы над поверхностью стола предназначены два клина 3, которые подкладывают под передние ножки, при этом задние следует временно закрепить при помощи гвоздей 4 к столу, на котором стоит станок.

Таким образом, мы достигаем необходимой жесткости конструкции, а следовательно, и точности при обработке заготовки. Еще один плюс такого стола заключается в том, что к его поверхности при помощи гвоздей можно прикреплять самую разнообразную оснастку, ограничители и приспособления для обработки деталей, а бóльшие по сравнению со станком размеры стола неоспоримо удобнее при обработке длинных деталей.

Н.И.ПОДЪЯВИЛОВ

Омская обл., Знаменский р-н
