3М636 Станок обдирочно-шлифовальный на тумбе. Паспорт, схемы, характеристики, описание
Сведения о производителе обдирочно-шлифовального станка модели 3М636
Производителем обдирочно-шлифовального станка модели 3М636 является КубаньЖелДорМаш АО г. Армавир, Краснодарский Край, основанный в 1933 году. Адрес сайта: http://www.zdm.ru.
3М636 Станок обдирочно-шлифовальный с двумя кругами на тумбе. Назначение, область применения
Обдирочно-шлифовальный станок 3М636 предназначен для зачистки и обдирки литья в условиях производственного цеха, а, также, для выполнения слесарных работ – снятия заусенцев, фасок, обдирки литников, для заточки металлорежущего деревообрабатывающего и другого инструмента (сверл, резцов, ножей).
При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.
Общая компоновка точильного станка 3М636
Для обдирки (зачистки) чугунных и стальных отливок применяются круги средней твердости (СТ2) и твердые (Т) с зернистостью 20 и 24 единицы.
По классу точности обдирочно-шлифовальный станок типа 3М636 соответствует стандарту «Н» – это говорит о том, что такая техника отлично подходит для чистовых работ.
Станок 3М636 укомплектован двумя 600-миллиметровыми шлифовальными кругами шириной 75 мм, которые приводятся в движение мощным двигателем 11 кВт.
Скорость вращения шлифовальных кругов колеблется в пределах 955-1500 оборотов в минуту. При этом расстояние между центрами кругов составляет 1025 мм.
Обдирочно-шлифовальный станок 3М636 способен обрабатывать достаточно крупные изделия – максимальный вес заготовки 30 кг.
Для удобства работы оператора станок укомплектован небольшим рабочим столом 110 x 200 мм.
Шлифовальный круг типа ПП по ГОСТ 2424-83, ГОСТ Р 52781-2007, ГОСТ Р 52588-2011 на керамической связке.
Станок 3М636 производится в соответствии с требованиями ТУ 3813-084-00210757-2016 “Станок обдирочно-шлифовальный”.
Расположение основных узлов обдирочно-шлифовального станка 3М636
Расположение основных узлов обдирочно-шлифовального станка 3М636.
Смотреть в увеличенном масштабе

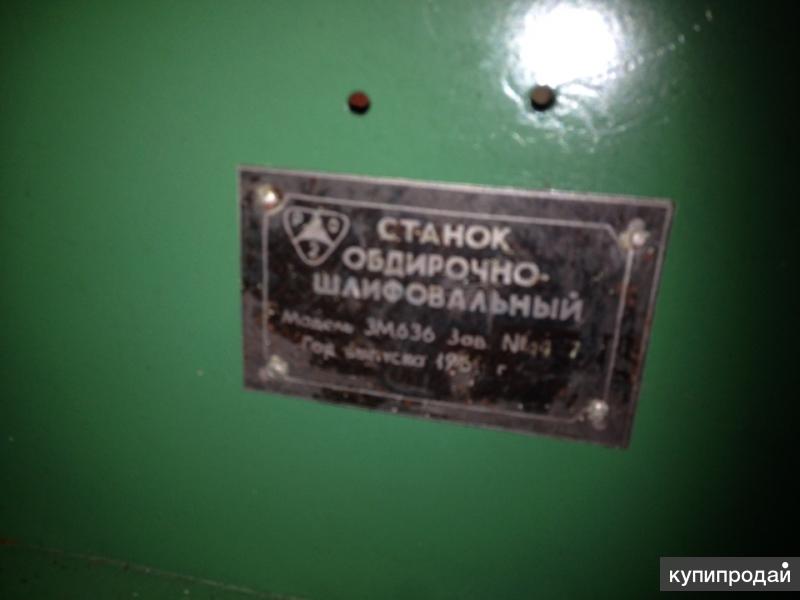

Фото обдирочно-шлифовального станка 3М636
Фото обдирочно-шлифовального станка 3М636
Фото обдирочно-шлифовального станка 3М636
Состав обдирочно-шлифовального станка 3М636
Составные элементы станка 3М636 указаны на рисунке 1.
На верхней части корпуса 1 станка установлены корпуса подшипников 2 и защитный кожух 8 с ручками. Подшипники являются опорами для вала 12, на котором установлен приводной шкив 11. Шкив 11 имеет возможность осевого перемещения вдоль приводного вала 12 станка. Вращение шкиву 11 передается клиновыми ремнями от электродвигателя, расположенного внутри корпуса 1 и закрепленного на плите 10.
Вспомогательные установочные перемещения электродвигателя производятся по горизонтальным пазам плиты 10. Регулирование натяжения ремней можно производить, используя вертикальные пазы плиты 10.
На корпусах подшипника 2 закреплены защитные кожухи 4 с отводящими патрубками 9.
Внутри кожухов 4 на валу 12 закреплены шлифовальные круги 5.
Кронштейны 3 являются опорами для подручников 7, которые могут быть установлены на требуемой оператору высоте. Наличие пазов в подручниках 7 позволяет перемещать их в нужное положение.
На кронштейны 15 устанавливаются защитные прозрачные экраны 16. Станок работает только при опущенных защитных экранах 16.
Электрооборудование станка 3М636
Схема электрическая принципиальная приведена в Приложении А.
Электрооборудование станка состоит из:
- электродвигателя АИР132M4 380 В IM1081, работающего в режиме трехфазного включения;
- вводного автомата;
- пускателя электромагнитного;
- кнопки ПУСК;
- кнопки СТОП;
- двух концевых выключателей;
- лампы освещения.
Сечение питающих проводов не менее 1,0 мм² (медных) или 2,5 мм² (алюминиевых).
Защита электрооборудования от перегрузки производится электротепловым реле.
Элементы электрооборудования станка находятся в шкафу 14.
Кнопки управления станком расположены на панели 13.
Эксплуатационные ограничения
Лица, эксплуатирующие станок, должны знать его конструкцию, правила эксплуатации в объеме настоящего РЭ и требования по технике безопасности.
Не допускается работа на станке в случае его механической неисправности, повреждения заземления, отсутствия защитных кожухов и страховочных приспособлений.
К работе на станке должны допускаться только лица соответствующей профессии, специальности и квалификации, прошедшие инструктаж и обучение.
Прогиб ремней клиноременной передачи должен быть пределах 25-30 мм, при нажатии на ремень с силой 70-90 Н.
Новые шлифовальные круги перед установкой на станок должны быть испытаны на соответствие требованиям ГОСТ 2424 «Круги шлифовальные. Технические условия» и ГОСТ Р 52588 «Инструмент абразивный. Требования безопасности».
Запрещается эксплуатация шлифовальных кругов с трещинами на поверхности, а также не имеющих отметки об испытании на механическую прочность или с просроченным сроком хранения.
Перед установкой новых шлифовальных кругов на станок необходимо произвести их испытания на стенде.
Установка шлифовальных кругов должна производиться только специально выделенным и инструктированным рабочим. Затяжку винтов крепежных фланцев следует производить последовательно попарно, ключом нормальной длины. Зазор между кругом и нижней кромкой кронштейна 15 должен быть не более 6 мм.
К работе на вновь установленном круге можно приступать только после 5-минутного испытания на холостом ходу.
Запрещается тормозить вращающийся круг нажатием на него каким-либо предметом.
Запрещается переустанавливать подручники 7 (рисунок 1) во время работы станка.
Станок и устройства, входящие в его состав, должны иметь надежное заземление. Качество заземления проверяется внешним осмотром и измерением сопротивления между металлическими частями станка и зажимом заземления на вводе к станку. Сопротивления заземления не более 0,1 Ом.
Подготовка станка к использованию
Перед началом работы на станке проверить:
- исправность и комплектность станка;
- исправность заземления, подводящего кабеля и вилки;
- надежность крепления кругов шлифовальных, защитных кожухов и подручников;
- исправность вытяжного устройства пылеприемника.
Подручники 7 должны устанавливаться так, чтобы верхняя точка соприкосновения обрабатываемой заготовки со шлифовальным кругом 5 (рисунок 1) находилась выше горизонтальной плоскости, проходящей через центр круга, но не более 10 мм. Зазор между краем подручника и шлифовальным кругом должен быть меньше половины толщины шлифуемого изделия, но не более 3 мм.
Подручники 7 должны быть надежно закреплены. Перестановку подручников производить только во время остановки станка.
Использование станка
Вводным выключателем подать напряжение на станок. Нажатием кнопки ПУСК (пиктограмма ▌ на рисунке 4) включить электродвигатель станка.
При запуске и остановке станка возможно явление резонанса, что вызывает кратковременные вибрации. Допустимая величина виброскорости на подручниках 7 при этом не более 2,0 мм/с.
Проверить работу станка на холостом ходу в течение 5 минут, обращая внимание на направление вращение кругов шлифовальных.
Читайте также: Заводы – производители шлифовальных станков
3М636 Станок обдирочно-шлифовальный на тумбе.
Видеоролик.Технические характеристики точильного шлифовального станка 3М636
| Наименование параметра | 3М636 | ТШ-4.01 (Станкоград) | ТШ-4 (Станкоград) | ТШ-4 (Орша) |
|---|---|---|---|---|
| Основные параметры станка | ||||
| Количество шлифовальных кругов | 2 | 2 | 2 | 2 |
| Наибольший наружный диаметр круга, мм | 600 | 600 | 400 | 400 |
| Наибольшая высота (ширина) круга, мм | 80 | 50 | 50 | 50 |
| Посадочный диаметр круга, мм | 203 | 203 | 203 | 203 |
| Диаметр изношенного круга, мм | – | – | ||
| Класс неуравновешенности | 2/1 | 2/1 | ||
| Высота центров от основания, мм | 880 | 900 | 950 | |
| Расстояние между кругами, мм | 920 | |||
| Шпидель | ||||
| Частота вращения, об/мин | 1500; 980 | 1000 | 1440 | 1440 |
| Максимальная скорость резания, м/с | 32 | 30 | ||
| Электрооборудование | ||||
| Питающая сеть | ~380 В 50 Гц | ~380 В 50 Гц | ~380 В 50 Гц | ~380 В 50 Гц |
| Электродвигатель привода, кВт | 7,5; 11,0 | 7,5 | 7,5 | 7,5 |
| Габариты и масса станка | ||||
| Габариты станка (длина ширина высота), мм | 1350 х 960 х 1360 | 1014 х 815 х 1475 | 1014 х 676 х 1301 | 1000 х 620 x 1315 |
| Масса станка, кг | 980 | 570 | 510 | 560 |
- Руководство к обдирочно-шлифовальному станку 3М636, Ростов-на-Дону, 1971
- Станок обдирочно-шлифовальный 3М636. Руководство по эксплуатации, КубаньЖелДорМаш АО г. Армавир, 2020
- Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
- Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
- Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
- Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
- Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
- Куликов С.И.
- Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
- Лоскутов В.В. Шлифование металлов, 1985
- Лоскутов В.В. Шлифовальные станки, 1988
- Лурье Г.Б. Шлифовальные станки и их наладка,1972
- Лурье Г. Б. Устройство шлифовальных станков,1983
- Меницкий И.Д. Универсально-заточные станки ,1968
- Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
- Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
- Попов С.А. Шлифовальные работы, 1987
- Терган В.С. Шлифование на круглошлифовальных станках, 1972
- Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965
Список литературы:
Руководство по эксплуатации, КубаньЖелДорМаш АО г. Армавир, 2020
Б. Устройство шлифовальных станков,1983Связанные ссылки. Дополнительная информация
3М636 Станок обдирочно-шлифовальный
Обдирочно-шлифовальный станок типа 3М636 предназначен для выполнения слесарных работ и обдирки литых и
сварных заготовок.
Станок предназначен для эксплуатации в климатических условиях УХЛ для категории размещения 4 по ГОСТ 15150. Температура окружающего воздуха в рабочих условиях должна быть не ниже 5°С, относительная влажность 45÷80%.
Освещеность рабочего места не ниже 200 люкс. Атмосферное давление 630÷800 мм рт. ст.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наружный диаметр круга, мм | 600 |
| Высота(ширина) круга, мм | 80 |
| Посадочный диаметр, мм | 305 |
| Масса обрабатываемой заготовки, кг, не более | 30 |
| Тип шлифовального круга | ПП |
| Класс точности по ГОСТ 8-82 | Н |
| Расстояние между внутренними торцами шлифовальных кругов, мм | 920 |
| Высота оси вращения кругов над уровнем пола, мм | 880 |
| Частота вращения шлифовального круга, мин-1 | 980 |
| Размер стола, мм (длинна/ширина) | 380х240 |
| Тип электродвигателя | АИР132M4 |
| Мощность электродвигателя, кВт | 11 |
| Ток питающей сети переменный трехфазный | 50 Гц 380 В |
| Габаритные размеры, мм | 1350х960х1360 |
| Масса, кг | 980 |
Комплект поставки:
- Станок обдирочно-шлифовальный мод. 3М636, шт. – 1
- Руководство по эксплуатации 3М636.00.00.000РЭ, экз. -1
- Паспорт 3М636.00.00.000ПС, экз. – 1
- Комплект ЗИП 3М636.00.00.000ЗИ:
- Ремень В(Б)-1800 IV ГОСТ 1284.1-89, шт. – 3.
- В комплект поставки шлифовальные круги НЕ входят!
3М636, шт. – 1| Технические параметры | |
| Диаметр шлифовального круга, мм | 600 |
| Блокировка электродвигателя при поднятии защитного экрана | есть |
| Наличие пылеулавливающего агрегата | нет |
