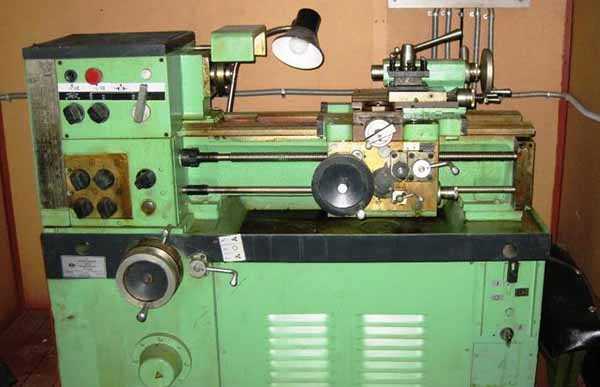

Токарный станок ОТ-5: технические характеристики, паспорт

Токарный станок от 5 предназначен для обработки металлов и отличается повышенной точностью. Разработано данное устройство на станкостроительном заводе в Одессе. Конструкция механизмов позволяет работать с заготовками больших диаметров (до 25 см над станиной). Чаще всего данный станок эксплуатируется в небольших ремонтных мастерских, что продиктовано его облегченной конструкцией и относительно небольшими габаритами.

Описание

Принцип работы установки базируется на передачи энергии от электрического двигателя через клиноременную систему и муфту зубчатого типа к входному валу преобразующего устройства, которое меняет число оборотов благодаря движению диска шкива. Только проходя этот узел, вращение передается на рабочие узлы станка.

Помимо стандартных элементов строения, в базовый состав устройства входят дополнительные приспособления. На станине предвидена возможность установки специального упора для более удобной работы с габаритными заготовками и специальный фиксатор для прутков. Кроме того, в состав станка входит патрон с тремя фиксаторами для лучшего контроля над вращающимися телами.

Технические показатели

Данный станок обладает относительно небольшими габаритами:

  • высота – 1,36 м;
  • длина – 1, 51 м;
  • ширина – 0,72 м;
  • вес – 765 кг.

Конструкция механизмов позволяет создавать резьбу 3 типов: метрическую, дюймовую и модульную. Количество подач на станке – 28. Шпиндель сделан с отверстием 2,6 см, а количество его оборотов находится в диапазоне 30 – 3000 об/мин. Конструкцией также предусмотрено торможение шпинделя.

Максимальный диаметр заготовки обрабатываемой над станиной – до 25 см, а над суппортом – 14,5 см. Промежуток между центрами – 50 см. Максимальный диаметр прутка – 2,5 см, а максимальная длина детали, над которой ведутся работы, не должна превышать полметра.

Благодаря всем перечисленным выше техническим возможностям, данное устройство относят к станкам с повышенной точностью. Габариты станка и особенности его функционирования лучше всего подойдут для небольших ремонтных и передвижных мастерских.

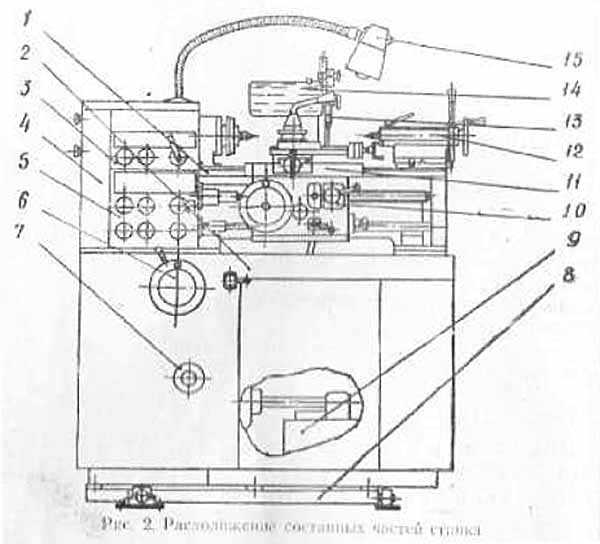

Особенности конструкции и системы управления

  1. Станина.
  2. Тумба-опора.
  3. Бабка передняя.
  4. Гитара.
  5. Коробка передач.
  6. Преобразующее устройство.
  7. Переключатель.
  8. Рама.
  9. Смазочный агрегат.
  10. Фартук.
  11. Суппорт.
  12. Бабка задняя.
  13. Охлаждающая система.
  14. Ограждение.
  15. Электрическое оборудование.

Электрооборудование станка рассчитано на питание от общей сети с напряжением 220 В или 380 В. Для освещения рабочей зоны необходимо 12-вольтное напряжение. Конструкция устройства предвидит наличие двух электромоторов асинхронного типа. Электрический узел станка – одно из его наиболее уязвимых мест.

Чтобы избежать выхода из строя всего механизма, или его отдельных частей, необходимо регулярно и тщательно проверять состояние электрооборудования, вовремя менять неисправные детали.

Видео: токарный станок ОТ 5.

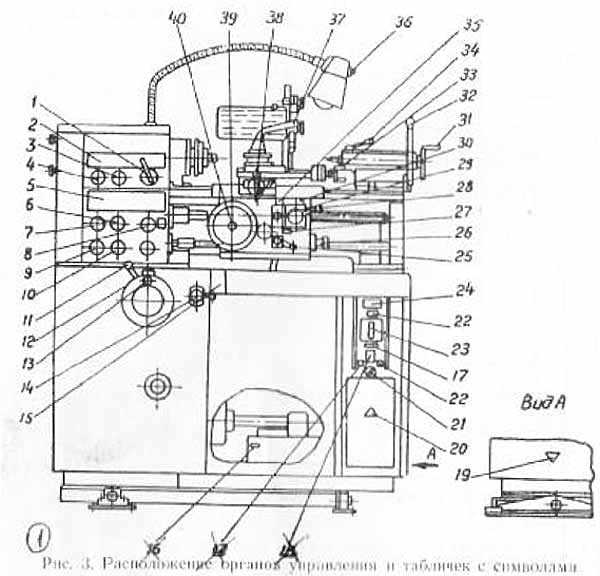

Органы управления станка

1 – Рычаг перебора.

2 – Защитная панель.

3 – Ручка для изменения шага резьбы.

4 – Рукоятка обратного движения привода.

5 – Защитная панель.

6 – Рукоятка переключения подач и резьб.

7 – Рукоятка переключения подач и резьб.

8 – Ручка активизации ходового винта и валика.

9 – Ручка переключения подач и резьб.

10 – Ручка переключения подач и резьб.

11 – Рукоятка переключения скоростей вариатора.

12 – Бабка задняя.

13 – Маховик показателей оборотов шпинделя.

14 – Ручка управления оборотов шпинделя.

21 – Активатор охладительной системы.

22 – Вводной автомат.

25 – Активатор предохранителя на фартуке.

26 – Маховик настройки величины тягового усиления.

28 – Рукоятка активации маточной гайки.

29 – Ручка перебора подачи суппорта (продольной и поперечной).

31 – Рукоятка для передвижения пиноли задн. бабки.

32 – Ручка зажима задн. бабки.

33 – Ручка для передвижения каретки.

34 – Ручка зажима пиноли задн. бабки.

36 – Включатель освещения рабочей зоны.

37 – Ручка для фиксации резцедержателя.

38 – Ручка для ручного перемещения (поперечного).

39 – Маховик ручного перемещения (продольного).

40 – Кнопка активации маховика продольной подачи.

metmastanki.ru

ОТ 5 технические характеристики | Станок токарно-винторезный повышенной точности

Наименование характеристики

Ед. изм.

Параметры

Класс точности по ГОСТ 8-71



П

Размеры обрабатываемых изделий

Наибольший диаметр обрабатываемого изделия над станиной

мм

250

Наибольший диаметр обрабатываемого изделия над суппортом

мм

145

Расстояние между центрами (РМЦ)

мм

500

Наибольший диаметр прутка, проходящего через отверстие в шпинделе

мм

25

Наибольший диаметр прутка в цанге

мм

16

Наибольшая длина обрабатываемого изделия

мм

500

Шпиндель

Диаметр отверстия в шпинделе

мм

26

Центр в шпинделе по ГОСТ 13214-67



7032-0029 Морзе 4

Конец шпинделя по ГОСТ 12595-72



4К

Количество скоростей



Бесступенчатое регулирование

Частота вращения шпинделя

об/мин

30…3000

Торможение шпинделя



есть

Коробка подач

Количество подач



28

Подача





продольная

мм/об

0,02…0,35

поперечная

мм/об

0,01…0,175

Параметры нарезаемых резьб

Пределы шагов нарезаемых резьб





метрических

мм

0,2-28

модульных

модуль

0,1-14

дюймовых

ниток/дюйм

5-96

питчевых

питч

нет

Суппорт

Число резцов, установленных в резцедержателе



4

Высота от опорной поверхности резца до линии центров

мм

16

Наибольшее расстояние от оси центров до кромки резцедержателя

мм

135

Резцовые салазки

Наибольшее перемещение салазок

мм

110

Наибольший угол поворота

град

±45

Цена одного деления шкалы поворота

град

1

Цена одного деления лимба

мм

0,02

Задняя бабка

Центр в пиноли по ГОСТ 13214-67



7032-0023 Морзе 3

Наибольшее перемещение пиноли

мм

85

Цена одного деления лимба

мм

0,02

Электрооборудование

Количество электродвигателей на станке (с электронасосом)



2

Привод станка





Число оборотов

об/мин

1430

Мощность

кВт

1,5

Тип



АОЛ2-22-1

Привод насоса охлаждения





Число оборотов

об/мин

2800

Мощность

кВт

0,12

Тип



ПА-22

Габариты и масса

Габаритные размеры станка





длина

мм

1510

ширина

мм

725

высота

мм

1360

Масса станка

кг

765

www.stanoktehpasport.ru

Станок токарно-винторезный облегченный повышенной точности ОТ-5

Если Вам необходимо купить Станок токарно-винторезный облегченный повышенной точности ОТ-5 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону

  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный облегченный повышенной точности ОТ-5 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

stanok-kpo.ru

16Б05 ОТ-5, Как установить Одессит или Кироваканец. – Токарные 16Б04, 16Б05, 16У03, КП-69, ОТ-5 и клоны.

Если вам достался станок и на нем сохранилась читаемая табличка, то все ясно и понятно.

На Одесских станках даже год производства указывают, что к сожалению не делали на Кироваканских.



НО частенько бывает что табличка не читается или вовсе отсутствует.



И если по внешниму виду, довольно просто определить модель станка, то с производителем не все так просто.

На форуме, в разных местах есть кое какой опыт по этому вопросу, НО он разбросанный по разным веткам.



Вот я и решил все сконцентрировать в одной теме.



Итак, пойдем от простого, таблички нет, но станок полностью комплектный.



Самый железобетонный факт это тип масло насоса.



Это Кироваканский



Это Одесский



Так же, если в станке есть вот такой вариатор, то это Одесса.



Кироваканские станки комплектовались ТОЛЬКО такими вариаторами

Однако такой тип вариатора встричается и на Одесских станках, НО значительно реже.





Также отличаются крышки передних бабок.

У Кироваканских сделана ровно без скосов.



У Одесских к верху скошена и слегка закруглена.



По ручкам переключения ПБ и КП можно сказать что:



Если у вас черные карболитовые ручки то это Кировакан.



Стальные ставят только на Одесские (но это надо уточнить)

Однако такие ручки ставили и на Кироваканские.



Есть большая вероятность что 16б05П с чугунной тумбой это только Кировакан.



Одесский 16б05П только со сварной тумбой.



Это все что касается внешней стороны.

НО бывает что станок разукомплектован, нет ни тумбы, нет вариатора, нет масло насоса, да и крышки частенько отсутствуют!!!



Как определить в этом случае!



Первый железобетонный признак, это трубки смазки в передней бабки



У Одесских станков трубки паяные и масляная ванночка железная

Однако бывает из белого пластика, НО трубки паяные.



У Кироваканских трубки составные и ванночка из темного пластика.





Также сто процентное доказательство что это Одесса, цвет внутренней окраски, это бежевый.

Кироваканских бежевых не попадалось.



У Кироваканцев всегда ТОЛЬКО красный цвет



НО на Одесских станках тоже встречается красный цвет, что вносит затруднение в определение.

НО трубки все таки у Одессы паяные!







Так же сто процентный факт, это количество трубок в коробке подач

В Одесских всегда ДВЕ трубки



В Кироваканских ОДНА!







Ну и последний железобетонный признак, это отличия в станине станков.





Одесская станина в районе ПБ имеет вот такой вид, у неё сплошная перемычка указанная стрелкой.



У армянов эта перемычка с пазом



У армянского ОТ-5 перемычки вообще нет!

У Кировоканских 16б05П с чугунной тумбой станина один в один как у ОТ-5, тоже вообще без перемычки.



У одесского ОТ-5 как у всех с перемычкой. Я не стал рисовать стрелочку, думаю и так все ясно.

А красные крестики это до меня кто то нарисовал, не обращайте внимания.



А это потроха передней бабки этого одесского ОТ-5







По станинам получается что у Одессы во всех случаях это один тип, со сплошной перемычкой.





У Кировакана два типа:



1. Один в один как у Одесского НО с пазом в перемычке. (это визуально, в миллиметрах ни кто не проверял)

2. И вообще без перемычки.





Вот, если есть чем дополнить, или заметите не точности и ошибки, не стесняйтесь указывайте и приводите свои доводы.



Задача закрыть этот вопрос в этой теме раз и на всегда.



П.С. Все фотографии бессовестно стырил из тем форума, так что извиняюсь что без спроса :rolleyes:

Изменено пользователем viktor62

www.chipmaker.ru

Каталог металлорежущих станков и кузнечно прессового оборудования


2. Сверлильные станки. Расточные станки

    2.1. Вертикальные и настольные сверлильные станки

  1. 2А106П сверлильный настольный Ø 6, Молодечно
  2. 2А112 сверлильный настольный Ø 12
  3. 2А125 вертикально-сверлильный Ø 25, Стерлитамак
  4. 2А135 вертикально-сверлильный Ø 35, Стерлитамак
  5. 2А150 вертикально-сверлильный Ø 50, Стерлитамак
  6. 2Б118 вертикальный сверлильный Ø 18, Витебск
  7. 2Г103П сверлильный настольный Ø 3, Калязин
  8. 2Г125 вертикально-сверлильный Ø 25, Краснореченск
  9. 2Г175 вертикально-сверлильный Ø 75, Стерлитамак
  10. 2М112 сверлильный настольный Ø 12, Киров, (Сельмаш)
  11. 2Н106П сверлильный настольный Ø 6, Молодечно
  12. 2Н112 сверлильный настольный Ø 12, Пермь
  13. 2Н118 вертикальный сверлильный Ø 18, Молодечно
  14. 2Н125 вертикально-сверлильный Ø 25, Стерлитамак
  15. 2Н125Л вертикально-сверлильный Ø 25, Молодечно
  16. 2Н135 вертикально-сверлильный Ø 35, Стерлитамак
  17. 2Н150 вертикально-сверлильный Ø 50, Стерлитамак
  18. 2Р135Ф2 вертикально-сверлильный с ЧПУ Ø 35, Стерлитамак
  19. 2С108П сверлильный настольный Ø 8, Молодечно
  20. 2С125, 2С125-1 (2с125-01), 2С125-04 вертикально-сверлильный Ø 25, Стерлитамак
  21. 2С132, 2С132К вертикально-сверлильный Ø 32, Стерлитамак
  22. 2СС1м сверлильный настольный Ø 6, Саратов
  23. 2Т140, 2Т125 вертикально-сверлильный Ø 40, Гомель, ГСЗУ
  24. 2118 вертикальный сверлильный Ø 18, Новочеркасск
  25. 2135 вертикальный сверлильный Ø 35, Стерлитамак
  26. ВСН сверлильный настольный Ø 16, Касимов
  27. ГС-520 сверлильный настольный Ø 16, Гомель, (ГЗСУ)
  28. ГС2112 сверлильный настольный Ø 12, Гомель, (ГЗСУ)
  29. ГС2116к сверлильный настольный Ø 18, Гомель, (ГЗСУ)
  30. ЗИМ-426 сверлильный настольный Ø 6, Новосибирск
  31. МС-36 сверлильный магнитныйØ 40, Гродно
  32. НС-12 сверлильный настольный Ø 12
  33. НС-12А сверлильный настольный Ø 12, Вильнюс
  34. НС-12Б сверлильный настольный Ø 12
  35. НС-16 сверлильный настольный Ø 16, Ростов-на-Дону
  36. НСФ-1 сверлильно-фрезерный настольный Ø 12, Челябинск
  37. Р-175, Р-175м сверлильный настольный Ø 16, Чистополь
  38. С-25 сверлильный настольный Ø 5, Калязин
  39. С-106 сверлильный настольный Ø 3, Калязин
  40. С-155 сверлильный настольный Ø 3, Кировакан
  41. СНВШ сверлильный настольный Ø 12, Ростов-на-Дону
  42. СУС-1 сверлильный настольный Ø 12, Вильнюс
  43. СФ-16, СФ-16-02, СФ-16-05 сверлильно-фрезерный настольный Ø 16, Стерлитамак

    44. 2.4. Координатно-расточные станки

  44. 2А430 координатно-расточной 280 х 560, Каунас
  45. 2А450 координатно-расточной 630 х 1100, Москва (МЗКРС), Куйбышев
  46. 2А470 координатно-расточной двухстоечный 1400 х 2240, Ленинград, (Свердлов)
  47. 2В440А координатно-расточной 400 х 800, Куйбышев, Самара
  48. 2В460 координатно-расточной двухстоечный 1000 х 1600, Ленинград, (Свердлов)
  49. 2Д450 координатно-расточной 630 х 1120, Москва (МЗКРС)
  50. 2Е440А координатно-расточной 400 х 710, Куйбышев, Самара
  51. 2Е460 координатно-расточной двухстоечный 1000 х 1600, Ленинград, (Свердлов)
  52. 2Е470 координатно-расточной двухстоечный 1400 х 2240, Ленинград, (Свердлов)
  53. 2Е450 координатно-расточной 630 х 1120, Москва (МЗКРС)
  54. 2Е450АФ1 координатно-расточной 630 х 1120, Москва (МЗКРС)
  55. 2Е450АФ30 координатно-расточной с ЧПУ630 х 1120, Москва (МЗКРС)
  56. 24К40СФ4 координатно-расточной 400 х 800, Куйбышев, Самара
  57. 2421 координатно-расточной 250 х 450, Каунас
  58. 2431 координатно-расточной 320 х 560, Каунас
  59. 2431сф10 координатно-расточной 320 х 560, Каунас
  60. 2450 координатно-расточной 630 х 1100, Москва (МЗКРС)
  61. 2455 координатно-расточной 630 х 900, Куйбышев
  62. КР-450 координатно-расточный двухстоечный 380 х 520

    63. 2.5. Радиально-сверлильные станки

  63. 2А53 радиально-сверлильный Ø 35, Одесса
  64. 2А55 радиально-сверлильный Ø 50, Одесса
  65. 2А554 радиально-сверлильный Ø 50, Одесса
  66. 2А576, 2А587 радиально-сверлильный Ø 80, Одесса
  67. 2В56 радиально-сверлильный Ø 50, Харьков
  68. 2Е52 радиально-сверлильный переносной Ø 25, Гомель, (ГЗСУ), Октемберян (Гюмри)
  69. 2К52, 2К52-1 радиально-сверлильный переносной Ø 25, Гомель, (ГЗСУ)
  70. 2К522 радиально-сверлильный переносной Ø 32, Гомель, (ГЗСУ)
  71. 2К550В радиально-сверлильный Ø 55, Гомель, (ГЗСУ)
  72. 2Л53У радиально-сверлильный Ø 35, Октемберян (Гюмри)
  73. 2М55 радиально-сверлильный Ø 50, Одесса
  74. 2М57 радиально-сверлильный Ø 75, Одесса
  75. 2М58 радиально-сверлильный Ø 100, Иваново
  76. 2Н55 радиально-сверлильный Ø 50, Одесса
  77. 2Р53 радиально-сверлильный Ø 35, Одесса
  78. 255 радиально-сверлильный Ø 50, Одесса
  79. 257 радиально-сверлильный Ø 75, Одесса
  80. 2532л радиально-сверлильный Ø 32, Октемберян (Гюмри)
  81. ГС545 радиально-сверлильный переносной Ø 45, Гомель, (ГЗСУ)

    82. 2.6. Горизонтально-расточные станки

  82. 2А614 горизонтально-расточной Ø 80 Чаренцаван
  83. 2А620 горизонтально-расточной Ø 90, Ленинград, (Свердлов)
  84. 2А620Ф1 горизонтально-расточной Ø 90, Ленинград, (Свердлов)
  85. 2А622 горизонтально-расточной Ø 110, Ленинград, (Свердлов)
  86. 2А622Ф1 горизонтально-расточной Ø 110, Ленинград, (Свердлов)
  87. 2А622Ф4 горизонтально-расточной Ø 110, Ленинград, (Свердлов)
  88. 2А636 горизонтально-расточной Ø 125, Иваново
  89. 2А636Ф1 горизонтально-расточной Ø 125, Иваново
  90. 2А637 горизонтально-расточной Ø 160, Иваново
  91. 2А656Ф11 горизонтально-расточной Ø 160, Ленинград, (Свердлов)
  92. 2В622Ф4 горизонтально-расточной Ø 125, Ленинград, (Свердлов)
  93. 2Е656 горизонтально-расточной Ø 160, Ленинград, (Свердлов)
  94. 2Л614 горизонтально-расточной Ø 80, Чаренцаван
  95. 2М614 горизонтально-расточной Ø 80, Чаренцаван
  96. 2Н636ГФ1 горизонтально-расточной Ø 125, Коломна
  97. 262г горизонтально-расточной Ø 85, Ленинград, (Свердлов)
  98. 2620, 2620А горизонтально-расточной Ø 90, Ленинград, (Свердлов)
  99. 2611Ф2 горизонтально-расточной с ЧПУ Ø 80, Иваново
  100. 2620В горизонтально-расточной Ø 90, Иваново
  101. 2622В горизонтально-расточной Ø 110, Иваново
  102. 2636 горизонтально-расточной Ø 125, Иваново
  103. 2657 горизонтально-расточной Ø 150, Ленинград, (Свердлов)

    104. 2.7. Отделочно-расточные станки и специальные

  104. 2А78 отделочно-расточной 500 х 1000, Майкоп
  105. 2А78Н отделочно-расточной 500 х 1250, Майкоп
  106. 2Е78П, 2Е78ПН отделочно-расточной 500 х 1000, Майкоп
  107. 2Г942 фрезерно-центровально-обточной Кострома
  108. 2054м резьбонарезной М8, Молодечно, Краснореченск

3. Шлифовальные станки

    3.1. Круглошлифовальные станки

  1. 3А10П круглошлифовальный Ø 15, Петербург, СПЗПС
  2. 3А110 круглошлифовальный Ø 140, Тбилиси
  3. 3А130 круглошлифовальный Ø 280, Лубны
  4. 3А151 круглошлифовальный Ø 200 Харьков
  5. 3А161 круглошлифовальный Ø 280 Харьков
  6. 3А164 круглошлифовальный Ø 400, Харьков
  7. 3А184 круглошлифовальный бесцентровый Ø 80, Витебск
  8. 3Б12 круглошлифовальный Ø 200, Вильнюс, Ленинокан (Гюмри)
  9. 3Б151 круглошлифовальный Ø 200, Харьков
  10. 3Б153 круглошлифовальный Ø 140, Вильнюс
  11. 3Б161 круглошлифовальный Ø 280, Харьков
  12. 3Е12 круглошлифовальный Ø 200, Вильнюс
  13. 3Е184 круглошлифовальный бесцентровый Ø 80, Витебск
  14. 3К12 круглошлифовальный Ø 200, Ленинокан (Гюмри)
  15. 3М131 круглошлифовальный Ø 280, Лубны
  16. 3М132в круглошлифовальный Ø 280, Харьков
  17. 3М151, 3М152, 3М162, 3М163 круглошлифовальный Ø 200, Харьков
  18. 3М151Ф2 круглошлифовальный с ЧПУ Ø 200, Харьков
  19. 3М153 круглошлифовальный Ø 140, Вильнюс
  20. 3М174 круглошлифовальный Ø 400, Лубны
  21. 3М175 круглошлифовальный Ø 400, Лубны
  22. 3М182 круглошлифовальный бесцентровый Ø 25, Витебск
  23. 3М184 круглошлифовальный бесцентровый Ø 80, Витебск
  24. 3У10А круглошлифовальный Ø 100, Вильнюс
  25. 3У12аф11 круглошлифовальный Ø 200, Вильнюс
  26. 3У12вф11 круглошлифовальный Ø 200, Ленинакан
  27. 3У131 круглошлифовальный Ø 280, Лубны
  28. 3У133 круглошлифовальный Ø 280, Лубны
  29. 3У144 круглошлифовальный Ø 400, Лубны
  30. 312М круглошлифовальный Ø 200, Петербург, СПЗПС
  31. 3151 круглошлифовальный Ø 150, Харьков
  32. 3132 круглошлифовальный Ø 280, Харьков
  33. 3180 круглошлифовальный бесцентровый Ø 75, Москва
  34. 3184 круглошлифовальный бесцентровый Ø 75, Витебск
  35. В-88 круглошлифовальный Ø 140, Ленинград

    36. 3.2. Внутришлифовальные станки

  36. 3А227, 3А227П внутришлифовальный Ø 400, Саратов
  37. 3А228 внутришлифовальный Ø 200, Воронеж
  38. 3К227А внутришлифовальный Ø 400, Саратов
  39. 3К227В внутришлифовальный Ø 400, Саратов
  40. 3К228А внутришлифовальный Ø 400, Воронеж, Саратов
  41. 3К228В внутришлифовальный Ø 400, Воронеж, Саратов
  42. 3К229А внутришлифовальный Ø 800, Воронеж, Саратов
  43. 3М227ВФ2 внутришлифовальный с ЧПУØ 400, Саратов

    44. 3.4. Круглошлифовальные станки специализированные

  44. 3А423 круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580, Лубны
  45. 3В423 круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580, Лубны
  46. 3Д4230 круглошлифовальный для перешлифовки шеек коленчатых валов Ø 580, Лубны
  47. 3451 шлицешлифовальный Москва, МСЗ

    48. 3.6. Заточные и точильно-шлифовальные станки

  48. 3А64 заточной Ø 250 х 650, Витебск
  49. 3А64М заточной Ø 250 х 650,Витебск
  50. 3А64Д заточной Ø 250 х 600,Витебск
  51. 3А662 заточной для червячных фрез Ø 200 х 280, Витебск
  52. 3Б632 точильно-шлифовальный для заточки резцов Мукачево
  53. 3Б633 точильно-шлифовальный
  54. 3Б634 точильно-шлифовальный Ø 400, Мукачево
  55. 3В641 заточной Чита
  56. 3Б642 заточной Витебск
  57. 3В642 заточной Витебск
  58. 3Д641Е заточной Ø 200 х 400, Витебск, Мукачево
  59. 3Д642Е заточной Витебск
  60. 3Д692 заточной Витебск
  61. 3Е692 заточной Витебск
  62. 3Е642 заточной Витебск
  63. 3Е642Е заточной Витебск
  64. 3К631 точильно-шлифовальный Ø 150, Мукачево
  65. 3К634 точильно-шлифовальный Ø 400, Мукачево
  66. 3М642 заточной Витебск
  67. 3622Д алмазно-заточной для резцов Мукачево
  68. 3662 заточной для червячных фрез Ø 200 х 280, Витебск
  69. ВЗ-318 заточной Витебск
  70. ВЗ-319 заточной настольный Витебск
  71. ВЗ-818 заточной Витебск
  72. ТШ-1 настольный точильно-шлифовальный Ø 250, Орша
  73. ТШ-2 точильно-шлифовальный Ø 300, Орша
  74. ТШ-3 точильно-шлифовальный Ø 400, Орша
  75. ТШ-4 точильно-шлифовальный Ø 400, Орша
  76. ТС-6010С точильно-шлифовальный Ø 49 Энергомаш, Штурм
  77. ТЧПА-7 заточный для круглых, рамных и ленточных пил Киров

    78. 3.7. Плоскошлифовальные станки

  78. 3Б70В плоскошлифовальный 160 х 400, Орша
  79. 3Б722 плоскошлифовальный 320 х 1000, Липецк
  80. 3Б724 плоскошлифовальный 400 х 2000, Воронеж
  81. 3Г71 плоскошлифовальный 200 х 630, Орша
  82. 3Г71М плоскошлифовальный 200 х 630, Орша
  83. 3Д722 плоскошлифовальный 320 х 1000, Липецк
  84. 3Д725 плоскошлифовальный 630 х 2000, Воронеж
  85. 3Д711ВФ11 плоскошлифовальный 200 х 630, Орша
  86. 3Д756 плоскошлифовальный с вертикальным шпинделем Ø 800, Воронеж
  87. 3Е710в плоскошлифовальный 250 х 125, Орша
  88. 3Е711В плоскошлифовальный 200 х 630, Орша
  89. 3Е756, 3Е756Л плоскошлифовальный Ø 800, Ø 1000, Воронеж
  90. 3Л722В, 3Л722А плоскошлифовальный 320 х 1000, Липецк
  91. 372Б плоскошлифовальный 300 х 1000, Москва
  92. 395М профилешлифовальный 20 х 20, Ленинград, СПЗПС
  93. 3711 плоскошлифовальный 200 х 630, Орша

    94. 3.8. Хонинговальные станки

  94. 3Г833 хонинговальный Майкоп, Краснореченск
  95. 3К833 хонинговальный Майкоп, Краснореченск

4. Электроэрозионные станки

  1. 4г721м электроэрозионный копировально-прошивочный Троицк
  2. 4е723 электроэрозионный копировально-прошивочный Троицк
  3. 4к722аф1 электроэрозионный копировально-прошивочный Каунас

5. Зубообрабатывающие станки

    5.1. Cтанки зубодолбежные для цилиндрических колес

  1. 5А12 зубодолбежный Ø 208, Егорьевск
  2. 5А122 зубодолбежный Ø 250, Корсунь-Шевченко
  3. 5А140П зубодолбежный Ø 500, Егорьевск
  4. 5Б150 зубодолбежный Ø 800, Егорьевск
  5. 5В12 зубодолбежный Ø 200, Корсунь-Шевченко
  6. 5В150 зубодолбежный Ø 800, Клин
  7. 5М14 зубодолбежный Ø 500, Харьков
  8. 5М150 зубодолбежный Ø 800, Клин
  9. 5М161 зубодолбежный Ø 1250, Клин
  10. 514 зубодолбежный Ø 500, Егорьевск
  11. 5111 зубодолбежный Ø 80, Корсунь-Шевченко
  12. 5122 зубодолбежный Ø 200, Корсунь-Шевченко
  13. 5140 зубодолбежный Ø 500, Корсунь-Шевченко

    14. 5.2. Cтанки зуборезные и зубострогальные для конических колес

  14. 5А26 зубострогальный Ø 610, Саратов, СЗТЗС
  15. 5А250П зубострогальный Ø 500, Саратов, СЗТЗС
  16. 5С23П зубострогальный Ø 125, Саратов, СЗЗС
  17. 5С276П зубострогальный Ø 500, Саратов, СЗТЗС
  18. 5С280П зуборезный Ø 800, Саратов, СЗТЗС
  19. 5Т23В зубострогальный Ø 125, Саратов, СЗЗС
  20. 5236П зубострогальный Ø 125, Саратов, СЗЗС
  21. 525 зуборезный Ø 500, МЗКРС Москва
  22. 526 зубострогальный Ø 610, Саратов, СЗТЗС
  23. 5230 зуборезный Ø 320, Саратов, СЗТЗС
  24. 528С зуборезный Ø 800, Саратов, СЗТЗС

    25. 5.3. Cтанки зубофрезерные для цилиндрических колес

  25. 5А342 зубофрезерный Ø 2000, Коломна
  26. 5В312 зубофрезерный Ø 320, Витебск
  27. 5Д32 зубофрезерный Ø 800, Егорьевск
  28. 5Е32 зубофрезерный Ø 800, Егорьевск
  29. 5К32 зубофрезерный Ø 800, Егорьевск
  30. 5К32А, 5К324А зубофрезерный Ø 800, Егорьевск
  31. 5К301п зубофрезерный Ø 125, Вильнюс
  32. 5К310 зубофрезерный Ø 200, Витебск
  33. 5К324 зубофрезерный Ø 500, Егорьевск
  34. 5К328А зубофрезерный Ø 1250, Егорьевск
  35. 53А11 зубофрезерный Ø 1250, Егорьевск
  36. 53А20 зубофрезерный Ø 200, Вильнюс
  37. 53А30П зубофрезерный Ø 320, Витебск
  38. 53А50 зубофрезерный Ø 500, Егорьевск
  39. 53А80 зубофрезерный Ø 800, Егорьевск
  40. 53В30П зубофрезерный Ø 320, Витебск
  41. 532 зубофрезерный Ø 750, Егорьевск
  42. 5310 зубофрезерный Ø 200, Егорьевск
  43. 5327 зубофрезерный Ø 1000, Егорьевск
  44. 5342 зубофрезерный Ø 2000, Коломна
  45. 5350А шлицефрезерный Ø 150, Куйбышеву, СВСЗ

    46. 5.6. Cтанки резьбофрезерные

  46. 5Б63 резьбофрезерный Ø 450 х 400, Мелитополь
  47. 561 резьбофрезерный Ø 400 х 700, Куйбышев, СВСЗ

    48. 5.7. Cтанки зубо- и резьбошлифовальные, отделочные

  48. 5А841 зубошлифовальный Ø 320, Москва
  49. 5В833 зубошлифовальный Ø 200, Егорьевск
  50. 5М841 зубошлифовальный Ø 320, Москва
  51. 5К822В резьбошлифовальный Ø 150, МЗКРС Москва
  52. 5702 зубошевинговальный Ø 320, Витебск
  53. 5822 резьбошлифовальный Ø 150, МЗКРС Москва
  54. 5822м резьбошлифовальный Ø 150, МЗКРС Москва
  55. 5993 резьбонарезной М42, Чита

6. Фрезерные станки

    6.1. Вертикальные консольно-фрезерные станки

  1. 6А12п консольно-фрезерный 320 х 1250, Луганск
  2. 6М12П консольно-фрезерный 320 х 1250, Горький
  3. 6М13П консольно-фрезерный 400 х 1600, Горький
  4. 6Н10 консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  5. 6Н11 консольно-фрезерный 250 х 1000, Дмитров
  6. 6Н12 консольно-фрезерный 320 х 1250, Горький
  7. 6Н13П консольно-фрезерный 400 х 1600, Горький, Воткинск
  8. 6Р10 консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  9. 6Р11 консольно-фрезерный 250 х 1000, Дмитров
  10. 6Р12, 6Р12Б консольно-фрезерный 320 х 1250, Горький
  11. 6Р13, 6Р13Б консольно-фрезерный 400 х 1600, Горький
  12. 6Р13Ф3 консольно-фрезерный с ЧПУ 400 х 1600, Горький, Воткинск
  13. 6Р13рФ3 консольно-фрезерный с ЧПУ 400 х 1600, Горький, Воткинск
  14. 6С12 консольно-фрезерный 320 х 1250, Луганск
  15. 6Т10 консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  16. 6Т12-1 консольно-фрезерный 320 х 1250, Горький
  17. 6Т12 консольно-фрезерный 320 х 1250, Горький
  18. 6Т12Ф20 консольно-фрезерный 320 х 1250, Горький
  19. 6Т13 консольно-фрезерный 400 х 1600, Горький
  20. 6Т13Ф20 консольно-фрезерный 400 х 1600, Горький
  21. 6Т13Ф3 консольно-фрезерный 400 х 1600, Горький
  22. FSS-315 консольно-фрезерный 315 х 1250, Heckert, ГДР
  23. FSS-400 консольно-фрезерный 400 х 1600, Heckert, ГДР
  24. ВМ127 (6Р13) консольно-фрезерный 400 х 1600, Воткинск
  25. ВМ127М консольно-фрезерный 400 х 1600, Воткинск
  26. СФ-15 консольно-фрезерный 320 х 1250, Луганск
  27. СФ-35 консольно-фрезерный 320 х 1250, Луганск

    28. 6.4. Копировальные и гравировальные фрезерные станки

  28. 6441Б копировально-фрезерный горизонтальный Ленинград
  29. 6Г463 гравировальный копировально-фрезерный с пантографом Львов
  30. 6Е463 гравировальный копировально-фрезерный с пантографом Львов
  31. 6Л463 гравировальный копировально-фрезерный с пантографом Львов

    32. 6.5. Вертикальные бесконсольные фрезерные станки (с крестовым столом)

  32. 6А54 фрезерный бесконсольный 650 х 2200
  33. 6А56 фрезерный бесконсольный 800 х 2000, Ульяновск
  34. 65А60Ф1 фрезерный бесконсольный 630 х 2000, Ульяновск, Воронеж
  35. 65А80 фрезерный бесконсольный 800 х 2000, Ульяновск
  36. 65А90 фрезерный бесконсольный 1000 х 3000, Ульяновск
  37. 654 фрезерный бесконсольный630 х 1600, Ульяновск
  38. 6520Ф3 фрезерный бесконсольный Львов
  39. 6540 фрезерный бесконсольный 800 х 2000, Чаренцаван
  40. 6550 фрезерный бесконсольный 1000 х 2500, Чаренцаван
  41. 6560 фрезерный бесконсольный 630 х 1600, Ульяновск

    42. 6.6. Продольные фрезерные станки

  42. 6У312, 6У316 продольно-фрезерный 1250 х 4000, Ульяновск
  43. 6606 продольно-фрезерный 630 х 2000, Горький
  44. 6610 продольно-фрезерный 4000 х 6000, Минск, МЗОР
  45. 6620, 6625 продольно-фрезерный 2000 х 6300, Ульяновск

    46. 6.7. Широкоуниверсальные инструментальные фрезерные станки

  46. 6А75в фрезерный 200 х 630, Одесса
  47. 6Б75в фрезерный 200 х 630, Одесса
  48. 6В75 фрезерный 200 х 630, Ереван
  49. 6Е75пф1 фрезерный 200 х 630, Ереван
  50. 6М76П фрезерный 250 х 800, Иркутск
  51. 67К25 фрезерный 320 х 800, Вильнюс (Комунарас), Иркутск
  52. 67К25ПФ2 фрезерный с ЧПУ 320 х 800, Вильнюс (Комунарас)
  53. 675 фрезерный 200 х 630, Одесса
  54. 675П фрезерный 200 х 630, Одесса
  55. 676П фрезерный 250 х 800, Вильнюс (Комунарас), Иркутск
  56. 6720В фрезерный 200 х 630, Одесса
  57. 679 фрезерный 270 х 700, Иркутск
  58. ВМ-130 фрезерный 250 х 630, Воткинск
  59. ОФ-55 фрезерный 260 х 630, Владимир
  60. СФ-250 фрезерный 245 х 630, Владимир
  61. СФ-676 фрезерный 250 х 800, Киров
  62. ФС-250 фрезерный 250 х 620, Владимир
  63. ФС-300 фрезерный 250 х 620, Владимир
  64. FUS-32 (ФУС-32) фрезерный 320 х 1000, Румыния

    65. 6.8. Горизонтальные и универсальные консольно-фрезерные станки

  65. 6Д81Ш широкоуниверсальный консольно-фрезерный 250 х 1000, Дмитров
  66. 6Д82Ш широкоуниверсальный консольно-фрезерный 320 х 1250, Дмитров
  67. 6К82Ш, 6К81Ш широкоуниверсальный консольно-фрезерный 320 х 1250, 250 х 1000, Дмитров
  68. 6М80 консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  69. 6М82 горизонтальный консольно-фрезерный универсальный 320 х 1250, Горький
  70. 6М83 горизонтальный консольно-фрезерный универсальный 400 х 1600, Горький
  71. 6М82Г горизонтальный консольно-фрезерный 320 х 1250, Горький
  72. 6М83Г горизонтальный консольно-фрезерный 400 х 1600, Горький
  73. 6М82Ш широкоуниверсальный консольно-фрезерный 320 х 1250, Горький
  74. 6Н80, 6Н80Г горизонтальный консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  75. 6Н81 универсальный консольно-фрезерный 250 х 1000, Дмитров
  76. 6Н81Г горизонтальный консольно-фрезерный 250 х 1000, Дмитров
  77. 6Н82 горизонтальный консольно-фрезерный 320 х 1250, Горький
  78. 6Н82Г горизонтальный консольно-фрезерный 320 х 1250, Горький
  79. 6П80Г горизонтальный консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  80. 6Р80, 6Р80Г горизонтальный консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  81. 6Р81 универсальный консольно-фрезерный 250 х 1000, Дмитров
  82. 6Р81Г горизонтальный консольно-фрезерный 250 х 1000, Дмитров
  83. 6Р81Ш широкоуниверсальный консольно-фрезерный 250 х 1000, Дмитров
  84. 6Р82 универсальный консольно-фрезерный с поворотным столом 320 х 1250, Горький
  85. 6Р82Г горизонтальный консольно-фрезерный 320 х 1250, Горький
  86. 6Р82Ш широкоуниверсальный консольно-фрезерный 320 х 1250, Горький
  87. 6Р83 универсальный консольно-фрезерный с поворотным столом 400 х 1600, Горький
  88. 6Р83Г горизонтальный консольно-фрезерный 400 х 1600, Горький
  89. 6Р83Ш широкоуниверсальный консольно-фрезерный 400 х 1600, Горький
  90. 6Т80 горизонтальный консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  91. 6Т80Ш широкоуниверсальный консольно-фрезерный 200 х 800, Вильнюс (Жальгирис)
  92. 6Т82 горизонтальный консольно-фрезерный 320 х 1250, Горький
  93. 6Т82-1 горизонтальный консольно-фрезерный 320 х 1250, Горький
  94. 6Т82Г горизонтальный консольно-фрезерный 320 х 1250, Горький
  95. 6Т82Ш широкоуниверсальный консольно-фрезерный 320 х 1250, Горький
  96. 6Т83 горизонтальный консольно-фрезерный 400 х 1600, Горький
  97. 6Т83-1 горизонтальный консольно-фрезерный 400 х 1600, Горький
  98. 6Т83Г горизонтальный консольно-фрезерный 400 х 1600, Горький
  99. 6Т83Ш широкоуниверсальный консольно-фрезерный 400 х 1600, Горький
  100. FU-400, FU-315 консольно-фрезерный 400 х 1600, Heckert, ГДР
  101. НГФ-110ш3 консольно-фрезерный горизонтальный 100 х 400, Ростов-на-Дону
  102. НГФ-110ш4 консольно-фрезерный горизонтальный 100 х 400, Ростов-на-Дону
  103. ФУ-321 консольно-фрезерный универсальный 320 х 1370, Болгария

    104. Многоцелевые станки с ЧПУ

  104. 2С150ПМФ4 – сверлильно-фрезерно-расточной с ЧПУ и АСИ 500 х 1000, Стерлитамак
  105. 400V сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ 400 х 900, Стерлитамак
  106. 2204ВМФ4 сверлильно-фрезерно-расточной горизонтальный с ЧПУ и АСИ Ø 630, Одесса
  107. 2206ВМФ4 сверлильно-фрезерно-расточной горизонтальный с ЧПУ и АСИ 630 х 800, Витебск
  108. 2254ВМФ4 сверлильно-фрезерно-расточной вертикальный с ЧПУ и АСИ 400 х 630, Одесса
  109. ИР320ПМФ4 многоцелевой фрезерный горизонтальны 320 х 320, Иваново
  110. ИР-500 многоцелевой фрезерный горизонтальный 500 х 500, Иваново, Гомель
  111. ИР-800 многоцелевой фрезерный горизонтальный 800 х 800, Иваново
  112. ИС-500 многоцелевой фрезерный горизонтальный 500 х 500, Иваново
  113. ИС-800 многоцелевой фрезерный горизонтальный 800 х 800, Иваново
  114. Mini Mill центр фрезерный вертикальный 305 х 914, США Haas
  115. ГФ2171 фрезерный вертикальный с ЧПУ и АСИ 400 х 1600, Горький
  116. DMC 635 v ecoline центр фрезерный вертикальный 790 × 560, DMG MORI
  117. DMC 1035 v ecoline центр фрезерный вертикальный 1200 × 560, DMG MORI
  118. DMU 50 ecoline центр фрезерный вертикальный 5- осевой Ø 630 × 500, DMG MORI

7. Долбежные, строгальные, протяжные. Станки прочие. Группы 7, 8, 9

    7.1. Продольные строгальные станки одностоечные и двухстоечные

  1. 7210 продольно-строгальный Ø 900 х 1000, Минск
  2. 7212 продольно-строгальный Ø 1120 х 1250, Минск
  3. 7216 продольно-строгальный Ø 1400 х 1600, Минск

    4. 7.3. Поперечные строгальные станки

  4. 7Б35 поперечно-строгальный Оренбург
  5. 7Д36 поперечно-строгальный Гомель
  6. 7Е35 поперечно-строгальный Оренбург
  7. 7М36 поперечно-строгальный Гомель
  8. 736 поперечно-строгальный Гомель
  9. 7305 поперечно-строгальный Оренбург
  10. 7307 поперечно-строгальный Оренбург
  11. 7307Г поперечно-строгальный Оренбург

    12. 7.4. Долбежные станки

  12. 7А420 долбежный Ø 500, Саракташ
  13. 7430 долбежный Ø 650, Гомель
  14. 7Д430 долбежный Ø 630, Гомель
  15. 7М430 долбежный Ø 630, Гомель
  16. 7403, 7405 – долбежный Ø 630, Гомель
  17. 7417 долбежный Оренбург

    18. 7.5. Протяжные станки горизонтальные и вертикальные

  18. 7А510 протяжной 98 кН, Минск
  19. 7А534 протяжной 250 кН, Минск
  20. 7Б55 протяжной 100 кН, Минск
  21. 7Б56 протяжной 200 кН, Минск
  22. 7534 протяжной 250 кН, Минск

    23. 8. Отрезные станки

  23. 8Б72 ножовочно-отрезной Ø 250 Краснодар
  24. 8В66 автомат отрезной круглопильный Ø 280, Минск
  25. 8В66а автомат отрезной круглопильный Ø 280, Минск
  26. 8Г662 автомат отрезной круглопильный Ø 280, Минск
  27. 8Г663 автомат отрезной круглопильный Ø 285, Минск
  28. 872А ножовочно-отрезной Ø 250 Краснодар
  29. 872М ножовочно-отрезной Ø 250 Краснодар
  30. 8725 ножовочно-отрезной Ø 250 Оренбург

Узлы, оснастка и приспособления к металлорежущим станкам

  1. 16Б20п.070 коробка подач для токарных станков Гомель
  2. 16Б20п.061 фартук для токарных станков Гомель

    3. Универсальные делительные головки

  3. УДГ-160 (УДГ-Д-160) универсальная делительная головка Ø 160 ЛОМО
  4. УДГ-200 (УДГ-Д-200) универсальная делительная головка Ø 200 ЛОМО
  5. УДГ-250 (УДГ-Д-250) универсальная делительная головка Ø 250 ЛОМО

    6. Автоматические головки для токарных станков с ЧПУ

  6. УГ9321 автоматическая шестипозиционная револьверная головка Гомель
  7. УГ9326 автоматическая восьмипозиционная револьверная головка Гомель


Полезные ссылки по теме

Каталог справочник металлорежущих станков

Паспорта и схемы к металлорежущим станкам и оборудованию

Прайс-лист информационных изданий

Продукция

Новости



stanki-katalog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
