Фрезерный станок с ЧПУ по металлу своими руками: чертежи, схемы

Содержание статьи:

Фрезерный станок с ЧПУ может стать замечательным помощником в мелком производстве или домашнем ремонте. Стоимость заводских фрезерных станков с ЧПУ (cnc) достаточно высока, поэтому некоторые умельцы успешно создают их своими руками по уникальным чертежам.

Сделать самодельный cnc станок своими руками непросто, иногда на это уходит несколько месяцев.

Конструкция станка

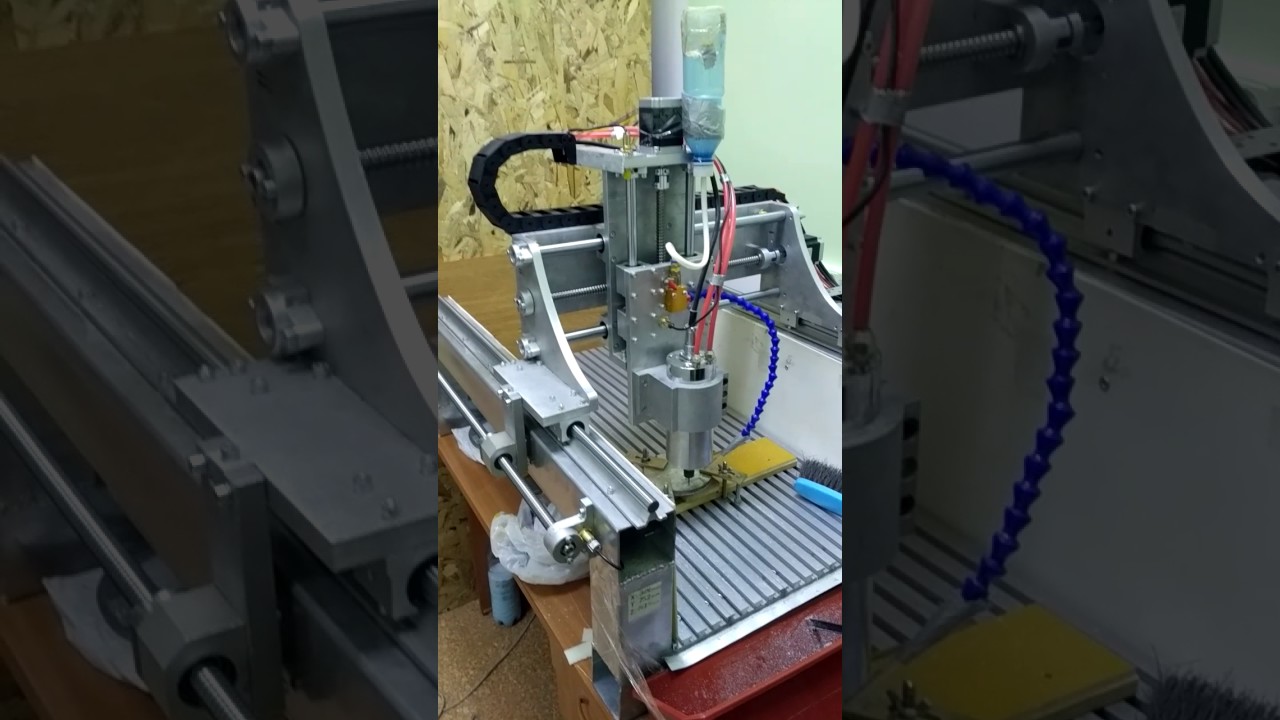

самодельный фрезер с ЧПУ

Станину для самодельного фрезерного станка по металлу проще всего сделать из трубы квадратного сечения 80 х 80 мм, достаточно низкой. Небольшая высота делает устройство достаточно устойчивым, предотвращает вибрацию. Подставка для фиксации направляющих также изготавливается из прямоугольной металлической трубы 60 х 20 мм. Станина выполняется на болтовых креплениях, так как сварные соединения деформируют конструкцию. Болтовые крепления позволяют выставить устройство точно по уровню, площадь соприкосновения велика, крепление надежно и достаточно жестко, без люфтов.

Размер рабочего поля самодельного станка надо сделать от 32 х 35 см. Длина направляющих валов по У и Х — 1,6 см, по Z — 1 см.

Направляющие лучше всего сделать профильными, в противном случае по оси Х они будут прогибаться.

Подшипники скольжения лучше выбирать промышленные, пусть и самые недорогие. Их использование уменьшит вероятность люфтов.

Ось Z устанавливается на винтовой передаче, так как она достаточно тяжела. Чтобы передавать кручение на ходовой винт от оси Z используется зубчатый ремень шириной 10 мм. Подобная схема позволяет уменьшить биения и облегчить размещение шагового мотора относительно винта хода. Уменьшается вес станка и экономится пространство по вертикали.

Сама ось выполняется из алюминиевой плиты, а позади нее устанавливаются два шаговых мотора. Их назначение — передача кручения на винт оси Z посредством зубчатого ремня, другой двигатель ремнем передает движение по оси Х.

Ходовой винт оси Z можно сделать из строительной шпильки.

Если вместо ремня сделать в чертеже винтовую передачу, повысится скорость до 850 оборотов в минуту и точность самодельного cnc станка. Но такая конструкция получается значительно дороже.

Если планируется водяное охлаждение шпинделя, следует предусмотреть и водяную помпу, а также комплект резиновых трубочек.

Двигатель и программное обеспечение

схема блока управления

Для самодельного фрезерного станка с ЧПУ (их называют еще cnc) подойдет шаговый двигатель с крутящим моментом от 18 кг\см. Такого мотора достаточно для шпинделя с мощностью 1,5 киловатта. Обрабатывать получится детали из мягких металлов и простых работ по углеродистой стали.

Контроллер, частотный конвектор и материнскую плату можно установить в единый защитный короб. Хотя многие боятся помех, они наблюдаются достаточно редко. Подобный центр управления в жаркую погоду подвержен перегреву!

Фрезерные станки с ЧПУ, собранные своими руками по чертежам, работают под руководством Linux. Некоторые драйвера придется написать своими руками, например, для шагового двигателя с микрошаговым режимом. Контроллеры с выходом USB не работают под управлением Linux, это следует учитывать при их подборе. Покупать нужно четырехосный контроллер и сделать соответствующие настройки.

Готовый набор для сборки станка

станок, собранный из набора

Большинство мастеров, собирающих станок своими руками, сталкиваются с необходимостью приобретения многих готовых деталей. В результате цена самодельного устройства может превысить заводскую. Процесс самостоятельной сборки весьма длителен, а результат часто разочаровывает.

Нередко умельцы переделывают по нескольку раз станки, собранные без чертежей и расчетов, доводя их работу до желаемого стандарта.

Существует возможность за один рабочий день с помощью гаечного ключа и отвертки сделать своими руками фрезер с ЧПУ, используя готовый набор — своего рода простой конструктор для взрослых, содержащий абсолютно все детали и чертежи. Набор — это гарантия высокого качества будущего станка.

Устройство и испытание самодельного фрезера:

Примеры чертежей и самодельных моделей

Мини-станок для фрезерования – технология изготовления + Видео

Настольный фрезерный агрегат с ЧПУ имеет компактные размеры и характеризуется отличной функциональностью. Такой мини-станок вполне реально собрать своими руками и выполнять на нем работы по металлу, керамике, древесине, камню, пластмассе.

1 Мини-станок – мал, да удал

Настольные варианты фрезерных, токарно-фрезерных и сверлильных агрегатов по металлу используются для мелкосерийного либо несерийного изготовления разнообразных изделий своими руками. Такие мини-станки, оснащенные системами ЧПУ, представляют собой универсальные установки, которые обеспечивают качественную и точную обработку заготовок небольших размеров.

Описываемые устройства обладают следующими достоинствами:

• достаточно высокая производительность;
• современное программное обеспечение;
• простое управление, которое может освоить любой домашний умелец;
• минимум отходов при выполнении токарно-фрезерных операций своими руками;
• легкость ухода за оборудованием и его ремонта в случае необходимости;
• малое потребление электроресурсов.

Настольный станок для токарно-фрезерных операций

Как видим, небольшой фрезерный, сверлильный или токарно-фрезерный станок по металлу имеет ощутимые эксплуатационные плюсы. Работа с таким оборудованием доставляет обычному человеку настоящее удовольствие. Обладателем такого маленького чуда вы можете стать, приобретя готовый мини-станок, произведенный в заводских условиях. Также есть возможность купить специальный набор узлов и деталей и за пару часов собрать из них сверлильный или токарно-фрезерный агрегат с ЧПУ для бытового применения.

Но и в первом, и во втором случае необходимо затрачивать финансовые средства (причем немалые). Таких трат можно избежать, если заняться изготовлением настольного агрегата своими руками. Поверьте, этот процесс не так сложен, как может себе представить неопытный домашний умелец. При правильном подходе к делу вы без особых проблем сделаете эффективный и надежный в работе токарно-фрезерный либо сверлильный агрегат. Нужно лишь запастись требуемыми инструментами и материалами, а также просмотреть чертежи самодельных мини-установок.

2 Конструирование станков с ЧПУ

Выполнение работ своими руками нужно начинать с подбора подходящей схемы собираемого агрегата. Специалисты рекомендуют использовать в качестве базового оборудования старый сверлильный станок, который давно не применяется или находится в нерабочем состоянии.

В этом устройстве вам нужно будет всего лишь установить фрезу вместо сверла. А затем доработать конструкцию агрегата, сделав из него полноценный фрезерный настольный станок или даже многофункциональный токарно-обрабатывающий центр. Основная задача на этом этапе – проектирование механизма, который будет обеспечивать перемещение рабочего инструмента в нескольких независимых плоскостях. Реальных сложностей возникнуть не должно. Вы можете собрать указанное устройство из кареток обычного принтера матричного типа.

Конструкция настольного фрезерного агрегата

Совсем не обязательно покупать новое копирующее приспособление и разбирать его. Допускается использовать переработанные каретки. Важно! Если вы хотите, чтобы ваш токарно-фрезерный самодельный станок имел высокую производительность, берите каретки от крупных принтеров. После сборки механизма передвижения фрезы описанного вида вам останется только подключить к сделанному своими руками агрегату соответствующее программное обеспечение. И мини-станок с ЧПУ будет готов к эксплуатации. Но такое устройство даст возможность работать исключительно по очень тонкому металлу, пластику либо древесине.

Для повышения мощности токарно-фрезерного оборудования, изготавливаемого своими руками, необходимо подключить к нему шаговый электродвигатель. Тогда ваш настольный станок будет справляться с намного более серьезными задачами. На нем можно будет фрезеровать достаточно толстые металлические заготовки, изделия из камня и керамического материала. Шаговый двигатель на кустарный фрезерно-сверлильный станок без проблем делается из обычного (можно старого) движка. Его потребуется лишь немного доработать, используя схемы и чертежи, выкладываемые на интернет-сайтах любителями домашнего технического творчества.

К советам опытных “самоделкиных” придется обратиться и для создания механизма фрезера. К этому вопросу следует относиться особенно ответственно. Если вы сделаете своими руками некачественный фрезерный механизм, работать на собранном мини-станке будет просто-напросто невозможно.

3 Как собрать настольный агрегат?

Основание самодельного агрегата для работ по металлу обычно делается из стальной балки прямоугольной формы. Ее максимально надежно фиксируют на металлических направляющих. Заметим, что использовать сварку для скрепления такой конструкции нежелательно. Сварочные швы при относительно высоких нагрузках, которые испытывает любой сверлильный либо токарно-фрезерный станок, будут деформироваться и с течением времени разрушаться.

Это обусловлено вибрациями, воздействующими на соединения, выполненные с помощью сварочного аппарата. Подобные воздействия нарушают жесткость и прочность крепежа. Основание агрегата будет расшатываться. А для фрезерных станков с ЧПУ – это смерти подобно. Ведь в таких ситуациях настройки оборудования будут сбиваться. Работать на нем на должном уровне качества уже не получится.

Оптимально выполнять сборку основы посредством нержавеющих метизов, например, подходящих по сечению винтов. Такие виды крепежа:

• гарантируют отсутствие при повышенных нагрузках прогиба металлических направляющих агрегата;
• исключают опасность люфта при эксплуатации оборудования.

Сборка основы станка для фрезерования

Теперь разбираемся с механизмом подъема фрезы (либо сверла, если вы делаете сверлильный станок по металлу) по вертикали. Сооружать его лучше всего при помощи стандартной винтовой передачи. Она будет обеспечивать отдачу на ходовой винт самодельной установки вращение. Эта процедура обеспечивается зубчатым ремнем. Подробнее данный этап работ представлен на видео. Следующий шаг – сооружение вертикальной оси для агрегата с ЧПУ. Ее можно изготовить из алюминиевой заготовки (плиты) подходящих размеров.

Обратите внимание! Ось обязана соответствовать параметрам (до миллиметра!), которые закладываются в конструкцию настольного мини-агрегата по металлу на стадии его разработки.

Домашние умельцы в большинстве случаев отливают описываемый элемент агрегата самостоятельно, используя для этих целей муфельную печь. Затем нужно смонтировать ось на корпус станка, а за ней установить шаговые двигатели. Их должно быть два. Один станет перемещать инструмент в вертикальном направлении, другой – в горизонтальном. Движки соединяются с валом посредством ремней. Именно они, как мы уже говорили, обеспечивают требуемое вращение всем движущимся элементам, которыми располагает самодельный фрезерный (сверлильный, комбинированный) агрегат по металлу.

4 Программное обеспечение настольного станка

ПО для агрегата с ЧПУ считается основной составляющей. Вы можете установить готовое программное обеспечение либо подготовить его своими руками, собрав из контроллеров, требуемых драйверов, питающих блоков и шаговых электродвигателей. Здесь, опять же таки, придется “побродить” по специализированным сайтам, чтобы выбрать оптимальную схему для самодельного станка.

ПО для агрегата с ЧПУ

Не забудьте о LPT-порте и о специальной рабочей программе. Она нужна как непосредственно для управления всеми эксплуатационными режимами фрезерной установки, так и для контроля работоспособности оборудования. Сам ЧПУ-блок подсоединяется к настольному агрегату через электродвигатели и порт LPT. Важный нюанс. При выборе двигателей обращайте внимание на их сопротивление на обмотках и на рабочее напряжение. Эти показатели нужны для правильной и максимально точной настройки ПО для мини-фрезера.

После установки программного обеспечения производится загрузка драйверов и программ. Теперь можете запустить оборудование и проверить его работоспособность. Если все функционирует правильно и без сбоев, значит, у вас получилось создать полноценный фрезерный агрегат настольного типа.

Токарно фрезерный станок по металлу своими руками

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

1 ГДЕ КУПИТЬ Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы. Особенностью специализированного электродвигателя такого типа является оснащение усиленными подшипниками для длительного сопротивления большим нагрузкам, возникающим в продольном и поперечном направлении оси вращения.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

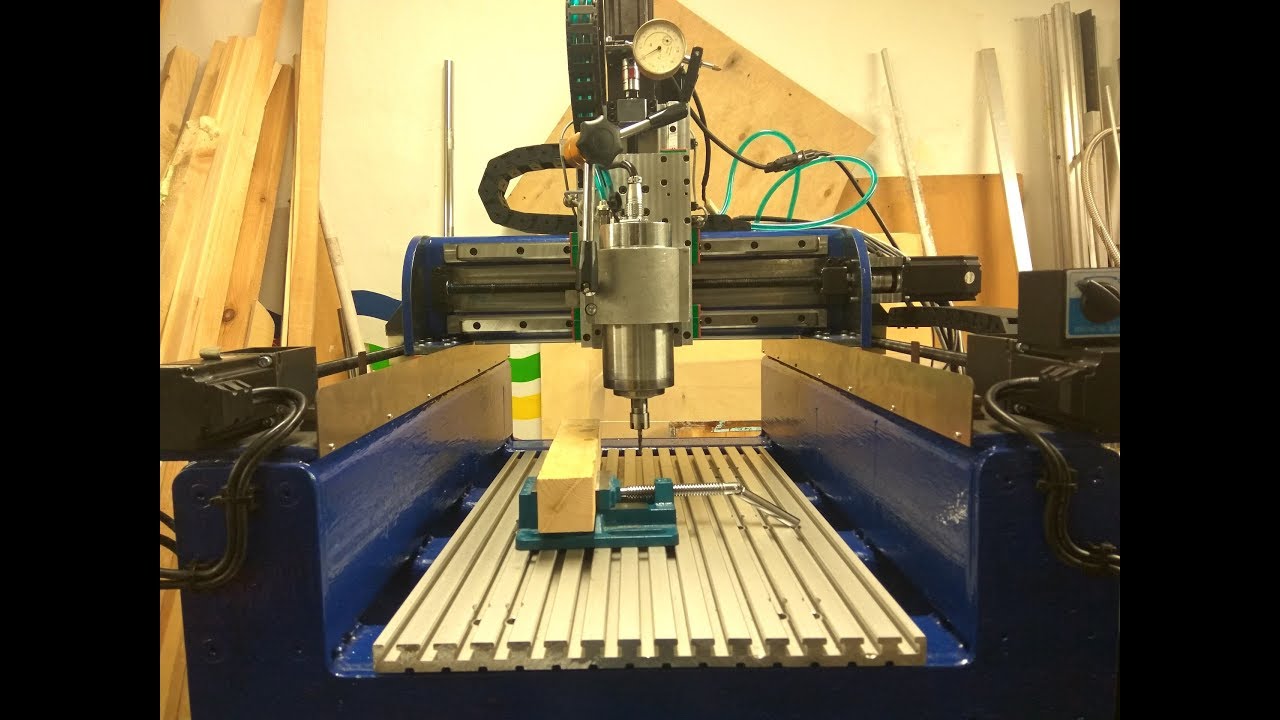

Самодельный фрезерный станок

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез. Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.
к меню ↑

2 Как сделать самодельный лифт для фрезера?

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Настольный фрезерный станок, сделанный своими руками

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

• корпус;
• каретка;
• скользящие полозья;
• резьбовая ось;
• фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Самодельный фрезерный по металлу с нуля

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги. Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

2.1 Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

Создание рамы для станка из подручных материалов

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу. Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

Алюминиевая рама для самодельногоо фрезерного станка

Далее нужно заняться изготовлением вспомогательной детали для того, чтобы ровно произвести приклейку кромочных накладок. При этом важно соблюдать правильную последовательность действий:

1. Берется четыре куска фанеры с параметрами размеров 10×10 см.
2. В каждом куске вырезаются пазы с размерами 5×5 см.
3. Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
4. Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

2.2 Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной деревянной накладки с высотой в 25 сантиметров.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

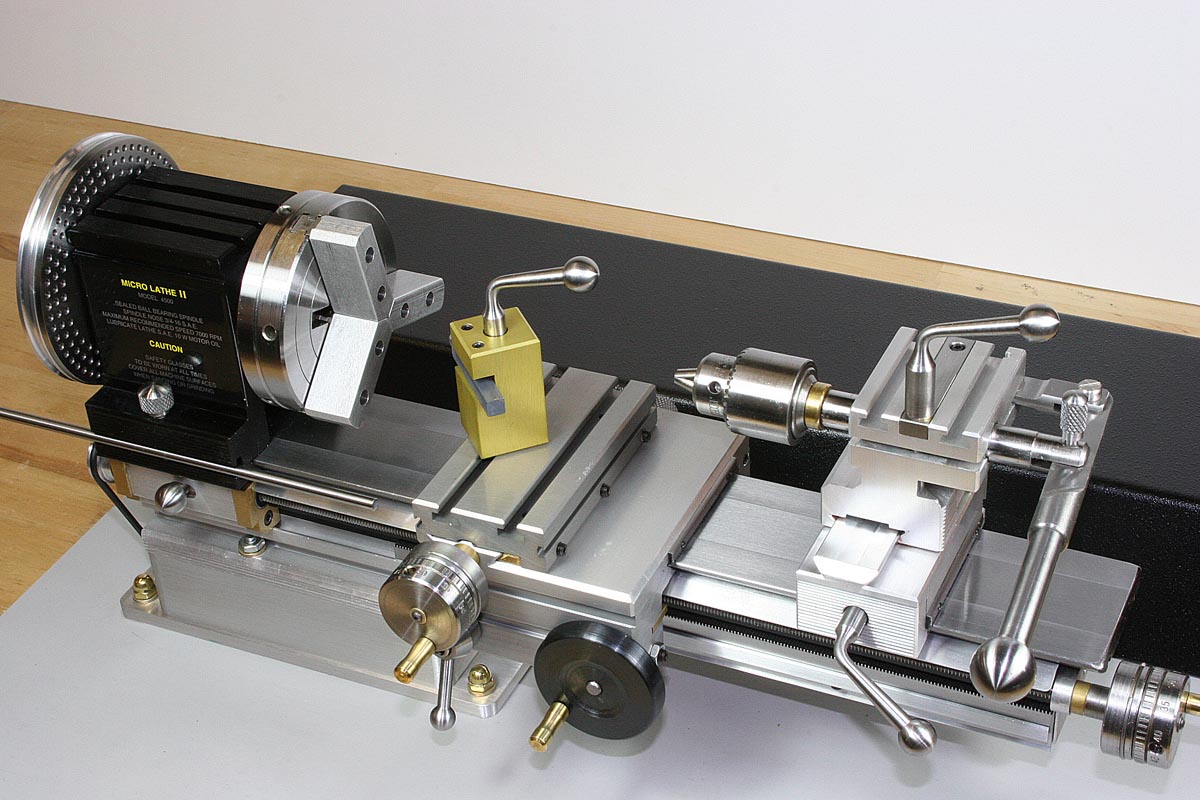

Мини токарный станок по металлу своими руками

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля. Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.
к меню ↑

2.3 Как работает самодельный настольный фрезерный станок по металлу? (видео)

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

Пример фрезерного станка, сделанного своими руками

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как сделать фрезерный станок, используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Самодельный станок и этапы его изготовления на фото ниже

Самодельный фрезерный станок: вариант №2

Самодельный станок под дрель или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Неплохой функционал и довольно простая конструкция

Автор объясняет процесс изготовления стойки для дрели, которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального станка фрезерной группы, то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

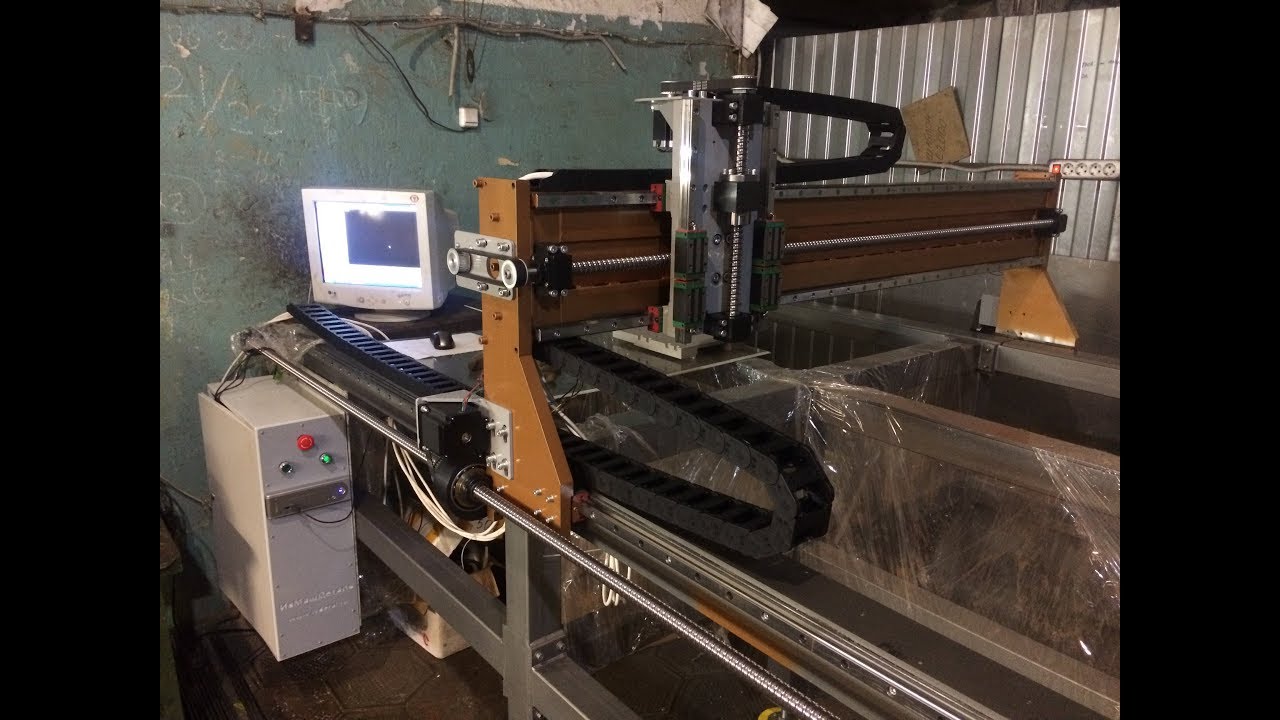

Крупный станок с мощным электродвигателем

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

1. Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
2. Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
3. После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
4. Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
5. Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
6. В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
7. Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
8. Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Общий вид и кинематическая схема фрезерного стола

Все конструктивные элементы самодельного фрезерного оборудования, о которых говорилось выше, оказывают большое влияние на работоспособность, точность и надежность станка, поэтому к вопросам их изготовления и установки следует подойти очень ответственно и аккуратно.

Чтобы ваш фрезерный станок, сделанный своими руками, был надежным, долговечным, точным и выглядел презентабельно, необходимо выполнить ряд завершающих процедур по его сборке.

• Все деревянные поверхности станка следует не только тщательно отшлифовать, но и обработать специальной масляной пропиткой, которая защитит их от негативного воздействия внешней среды.
• Органы управления фрезерным станком, а также все выключатели, необходимые для его полноценной работы, нужно разместить в доступном и удобном месте.
• Немаловажной деталью станка является специальный патрубок, к которому присоединяется шланг пылесоса, отвечающий за удаление мелких стружек из зоны обработки.

При изготовлении домашнего фрезерного станка надо действовать в строгом соответствии с чертежом и с алгоритмом сборки. При выполнении этих условий, а также при соблюдении аккуратности и точности сборочных работ можно рассчитывать на то, что ваше мини-оборудование будет долго радовать вас своей функциональностью, производительностью, точностью и надежностью.

ЧПУ устройства – из числа сложных, но многим умельцам под силу самодельный фрезерный станок сделать собственноручно. Достаточно иметь подробное описание, комплектующие, необходимый инструмент.

Фрезеровочное устройство предназначено, чтобы путем обработки металлов фрезером, изготовлять различные изделия из них. Можно найти множество причин, почему люди желают создавать фрезерные станки с ЧПУ по металлу своими руками, и это имеет смысл.

Действительно, не всем по карману их приобрести в торговой сети, или непосредственно от производителя: цены на них немаленькие. Но есть люди, получающие максимум удовольствия от того, что работают своими руками, создавая что-то уникальное. Например, ЧПУ фрезер под конкретные задачи, не предусмотренные агрегатами заводского изготовления. Хотя работа их строится по сходному принципу, а конструкции во многом схожи.

Приступать к работе, имея инструкцию

Фрезерные станки с ЧПУ стационарного типа, задействованные на предприятиях, выполняют масштабные работы. Поэтому у них огромные габариты и возможность выполнять обработку толстых листов металла большого формата. У настольных станков – маленькие размеры и есть возможность производить серийные партии продукции высокого качества.

Самодельный фрезерный станок ЧПУ, созданный из средств, которые есть под рукой, по сути, может служить прототипом бытовых и настольных агрегатов. А это также существенная экономия семейного бюджета.

Совет: независимо от формы заготовки, обрабатываемой на станке, надо знать свойства материала, который подлежит обработке. В связи с этим стоит правильно рассчитать жёсткость будущей конструкции!

Когда планируется сборка самодельного агрегата, но бюджет его ограничен, то для механической части конструкции будущего станка подбирают элементы, которые подходят по цене. Чтобы обеспечить полноценную работу электроники, следует найти нужные узлы. Если компьютер уже есть, устанавливается профессиональная программа типа ArtCAM, Mach4, Machine и Kcam4.

Варианты

Все это потребует и финансовых вложений, и затрат времени. Но возможность обладать оборудованием, работающим эффективно и точно обрабатывающим заготовки, и которое доступно по цене, – того стоит. Чтобы сделать токарный станок по металлу или фрезерный, существует два варианта:

1. Приобрести готовый набор со специально подобранными элементами, и собрать его по схеме.
2. Комплектующие извлекаются из старых сканеров и принтеров, а устройство, которое бы полностью удовлетворяло все чаяниям умельца, собирается собственноручно.

Главное, чтобы иметь инструкцию по сборке самодельных устройств (фрезерного или токарного) с ЧПУ, где указаны:

• используемые материалы;
• список необходимых комплектующих;
• перечень инструментария;
• чертежи комплектующих;
• цены на приобретение элементов (приблизительно).

Но есть один минус: чтобы прочесть хорошие инструкции – надо знать английский. Хотя, по мнению многих умельцев, разобраться в чертеже и схеме, даже не владея языком, – несложно. Главное – остановиться на оптимальной схеме для работы мини-оборудования.

Что понадобится для сборки

В перечне компонентов фрезерных станков или для токарных работ нужно иметь:

• шарико-винтовую передачу (ШВП) оси Z. Она нужна, чтобы преобразовать вращение и движение стало возвратно-поступательным, и наоборот;
• вертикальные и поперечные направляющие – с их участием портал со шпинделем агрегата движется по вертикали; а рабочий стол – направо и налево;
• продольные направляющие расположены на станине и обеспечивают движение рабочего стола по длине колонны;
• колонну – в ней есть противовес для того, чтобы компенсировать нагрузку шпиндельного узла;
• основание, на нем располагают оснастку;
• шпиндель – в нем закрепляется рабочий инструмент;
• рабочий стол – в его плоскости выполняют фрезерование и токарные работы;
• системы охлаждения фрезера, резца и шпинделя от перегрева.

Простейшая схема создания устройства

Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.

К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.

Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.

Собираем самодельное оборудование

Сначала фиксируем на направляющих балку с прямоугольным сечением. Для несущей конструкции устройства нужна достаточная жесткость. Лучше обойтись без сварного соединения всех элементов, применяя винты и болты. Швы, образовавшиеся при сварке, плохо переносят вибрацию. И рама способна быстро разрушиться.

В фрезерном станке, или же токарном, собранном собственноручно, необходимо иметь механизм, способствующий тому, что рабочий инструмент перемещается в плоскости, расположенной вертикальной. С этой целью применяют винтовую передачу.

Что касается вертикальной оси, она легко изготовляется из плиты алюминия. Нужно только параметры оси идеально подогнать к габаритам будущего устройства. Если умелец располагает муфельной печью, конструкция алюминиевой оси изготовляется самостоятельно: для ее отливания пользуются отраженными в чертеже габаритами.

Сборку начинают с ШД. Чтобы их смонтировать, оба двигателя закрепляют позади вертикальной оси на корпусе. Первый несет ответственность за то, чтобы фрезерная головка перемещалась в горизонтальном направлении, а другой, – образно говоря, «опекает» вертикальную. И уже затем начинается монтаж оставшихся узлов.

Для обеспечения вращения всех механизмов служат ременные передачи. Перед подключением к станку ПУ, нужна проверка (выполняется в ручном режиме) его работоспособности и устранение по ходу выявленных недостатков.

Использование старых ШД

Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.

Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.

Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку.

Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.

Несложно и с приводом, его собирают из шпильки и гайки нужных размеров. Чтобы вал движка зафиксировать, и он был присоединен к шпильке, можно взять резиновую обмотку от электрокабеля достаточной толщины. Фиксатор лучше сделать в виде винта, его вставляют во втулку из нейлона. Изготовляя эти несложные элементы конструкции, можно воспользоваться наборов напильников и применить в работе дрель.

Разберемся с электронной «начинкой» устройства

Управлять станком с ЧПУ, сделанным собственноручно, призвано программное обеспечение. Для правильного выбора ПО (часто его пишут самостоятельно), нужно позаботиться о включении драйверов для контроллеров, если хотят иметь функциональное устройство.

Электронный блок, который ним управляет, подключается к порту LPT, а униполярные ШД для 3-х координатного ЧПУ станка – по специальной схеме. Что касается электронных комплектующих, то нужны только качественные, если умельцу важно добиться точности в выполнении технологических операций. После их подключения, выполняется загрузка нужного ПО одновременно с драйверами. И уже за этим последует проверка работы загруженных программ, посредством пробного запуска станка, с последующим выявлением и устранением недоработок.

12 шагов к построению станка

Надо знать, что есть немало самодельных чертежей станка с ЧПУ, предлагаются различные подходы к решению некоторых задач. Чтобы в этой информации не «заблудиться», опытные специалисты разработали руководство, в котором сформулировано 12 главных шагов для создания функционального агрегата.

Воплощая станок в металле, нужно определиться:

1. С ключевыми конструктивными решениями, учитывающими бюджет.
2. Основанием и элементами Х-оси.
3. С правильным проектированием козловой оси Y.
4. Схемой сборки оси Z.
5. Линейной системой движения.
6. Компонентами механического привода.
7. Выбором двигателей.
8. Конструкцией режущего стола.
9. Параметрами шпинделей и системы охлаждения.
10. Электронной начинкой и источниками питания.
11. Параметрами контроллера ПУ.
12. Выбором необходимого ПО.

Заключение

Многие умельцы уже пользуются станками координатно-расточной группы собственного изготовления, обрабатывающими металлы. На них несложно создавать детали со сложными конфигурациями, так как станок перемещается в трех плоскостях. Важно лишь иметь определенные навыки, инструменты, подробные схемы и набор элементов будущей конструкции, а также желание воплотить свою мечту в жизнь.

Самодельный фрезерный станок по металлу своими руками

Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками. Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями. Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

Самодельный фрезерный станок по металлу

Самодельный фрезерный станок по металлу своими руками

Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево.  Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно,  у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т.п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

Но перед тем, как вы приступите к сборке самодельного станка, хотели бы предупредить, что, не зная всех тонкостей сборки устройства, в итоге оно может оказаться небезопасным для эксплуатации. Поэтому если возникают сомнения в работе устройства, собранного своими руками, обратите внимание на фрезерно-гравировальные станки с ЧПУ от отечественного производителя MULTICUT, которые имеют гарантию качества и большую производительность.

Конструкция и принцип работы

Фрезерный станок по металлу своими руками чертежи

Основой фрезеровочного станка является станина, которая должна быть жестко закрепленной и достаточно прочной для того чтобы выдерживать необходимую нагрузку.

Вторым важным элементом является ручная дрель или электродвигатель, выполняющие функцию привода для рабочего инструмента, которым служит остро заточенная фреза. Для фиксации заготовок из металла или дерева, а также их размещения для обработки используется фрезеровочный стол, оснащенный специальными креплениями. Все комплектующие должны быть высокого качества, поскольку от этого будет зависеть эффективность работы станка. Мощность фрезера, так же, как и его производительность, зависят от мощности привода и максимального числа его оборотов. Минимальная мощность домашнего станка должна составлять 500 вт, а для работы с более твердыми металлами понадобится двигатель мощностью 1,2-2 квт.

Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

Мини-фрезерный станок по металлу своими руками

Мини фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

• Металлические уголки № 25
• Швеллер
• Автомобильный домкрат
• Квадратная труба профилем на 20
• Штырьки из металла для осей
• Плотная фанера
• Конус Морзе
• Электропривод мощностью 400 вт
• Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами.   К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

ЧПУ фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками

Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

• Шарико-винтовая передача. Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.
• Вертикальные, поперечные и продольные направляющие. Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.
• Основание для крепления всей оснастки.
• Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
• Рабочая поверхность (стол)
• Охлаждающая система для фрезы и шпиндельного узла.

ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

1. Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
2. Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
3. На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
4. Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки. Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

Фрезерный станок по металлу своими руками: видео

особенности изготовления и установки самодельного станка своими руками

Многие любители делать всё своими руками мечтают заполучить в свой арсенал самые различные инструменты и приспособления и в особенности самодельный фрезерный станок для обработки металла. Такое многофункциональное оборудование даёт возможность заниматься не только обработкой металлических изделий, а и дерева. В промышленной сфере такие агрегаты используются уже очень давно.

Естественно, промышленные станки – изделия сложные и многофункциональные, но и самодельное фрезерное устройство позволяет выполнять множество манипуляций по обработке металла и древесины. При наличии всего необходимого инструмента и расходных материалов такое устройство возможно смастерить своими руками, причём достаточно быстро. Самым простым агрегатом считается вертикальный фрезерный станок, собранный из подручных и, главное, недорогих материалов.

Предназначение самодельного фрезерного оборудования

Зачастую домашние умельцы занимаются изготовлением сложных деталей из металла или дерева, которые невозможно выточить или вырезать вручную и для этого им понадобиться фрезерный станок. Естественно, можно обратиться за помощью на предприятие, на котором существует всё необходимое оборудование, но за такие услуги придётся платить.

Если человек постоянно что-либо мастерит из металла, то походы к специалистам со временем выльются в круглую сумму. Поэтому целесообразно смастерить металлообрабатывающее оборудование своими руками. При должном подходе к данному процессу вполне можно собрать оборудование не во многом уступающее промышленному. Изготовив самодельный фрезерный станок, человек сможет обрабатывать как металлические заготовки, так и изделия из дерева.

Изготовление самодельного лифта для фрезера

В сборке фрезерного станка своими руками нет ничего сложного. Особого внимания в данном процессе заслуживает регулировочный лифт. При этом насадку фрезы можно выполнить на подвижный вал электрического мотора, который способен работать на больших оборотах. В свою очередь, сама конструкция лифта состоит из следующих составных частей:

• корпуса;
• каретки;
• скользящих полозьев;
• резьбовой оси;
• фиксирующего винта.

В процессе вращения оси каретка с подсоединённым двигателем может передвигаться вертикально по отношению оси. В свою очередь, полозья используются для обеспечения фиксации направляющего ограничителя. С помощью винта-фиксатора каретка будет закрепляться в неподвижном состоянии после непосредственного её выставления на необходимую высоту.

Монтаж несущей части корпуса, предназначенного для удержания всей конструкции, выполняется на нижней крышке фрезерного станка. Выполняя данные мероприятия необходимо проследить чтобы каретка и электромотор не имели люфта, располагаясь непосредственно в корпусе. Несоблюдение этого правила приводит к тому, что выборка металла в процессе фрезеровки происходит неравномерно.

Если готовой конструкции стола для фрезерного оборудования по металлу, изготавливаемого своими руками нет, то при его сборке нужно учесть особенности материалов, используемых, для его изготовления. Например, древесина боится влаги, зато качественно поглощает вибрацию и легко обрабатывается. Металл, более прочный, но если такой стол не закрепить, то он будет сильно вибрировать при работе фрезера.

Самостоятельное изготовление крышки станка

В большинстве случаев для изготовления крышки используют листы фанеры толщиной 2 см. Заготовка должна соответствовать 60 см по длине и 50 см по ширине. Для улучшения базовых характеристик металлообрабатывающего оборудования необходимо добиться максимальной прочности рабочего стола, для чего проделать несложные мероприятия.

1. Из текстолита 2 мм толщины изготавливается облицовка. Для этого вырезается деталь по размерам, соответствующим фанерной заготовке. При этом нужно учитывать, что при вырезании обеих частей станка нужно не забыть оставить припуск 25 мм.
2. На следующем этапе наносится тонкий слой клеевого состава на поверхность текстолитовой детали и крышки из фанеры. В процессе необходимо отступить от крайней части фанерной крышки на 30 мм и только затем клеить текстолит.
3. Полученную деталь монтируют на циркуляционный распиловочный станок. Выполняется это так, чтобы крайняя часть фанерного листа плотно прижималась к упору. Затем от крайней части упора делается 6 мм отступ и выполняется отпил заготовки из фанеры и текстолита.
4. На следующем этапе заготовка переворачивается и аналогичная процедура повторяется, но на противоположном краю.
5. Из листа фанеры выполняется вырезание продольных и боковых накладок. По ширине продольная накладка составляет 4 мм, а по длине 700 мм. В свою очередь, боковая деталь равна 6 мм по ширине и 600 мм по длине.

Далее изготавливается вспомогательная деталь для ровной приклейки кромочной накладки. Для чего существует определённый план действий.

1. Подготавливаются четыре фанерные заготовки размерами 100 на 100 мм.
2. В каждой детали вырезается паз 50 на 50 мм.
3. Для укрепления их фиксируют струбцинами по всем углам крышки.
4. Отдельные элементы соединяются соответствующим клеевым составом.

Установка упора станка

После заготовки крышки и лифта переходят к монтажу упора, для чего придерживаются определённой последовательности действий.

1. Накладка прижимается к установленной дополнительной части и приклеивается к верхней кромке. Такие манипуляции выполняются со всеми элементами.
2. Через заблаговременно подготовленные пазы можно проконтролировать, как происходит состыковка накладок в углах.
3. На следующем этапе, на отрезном станке устанавливается дисковая фреза. Присоединение упора выполняется посредством подготовленной накладки из дерева высотой 250 мм.
4. Фреза и упор настраиваются так, чтобы была возможность выбрать шпунты, помещённые в кромочную накладку.
5. Точность настройки имеет очень большую важность. Для этого можно попрактиковаться на ненужных обрезках.
6. Крышка прижимается к упору со стороны, на которой наклеен текстолит. Далее, в боковых кромочных накладках выбираются шпунты. Это делается с целью дальнейшего монтажа профиля из алюминия. Для этого выпиливается шпунт с помощью фрезы дискового типа.
7. На финишном этапе необходимо проверить прохождение ползунка до крайнего упора на углу. Если его перемещению ничего не препятствует при незначительном люфте, то в крышке выпиливается паз таких же размеров, который размещается вверх фанерной стороной.

Как можно понять из статьи, проектирование и изготовление самодельного фрезерного станка по металлу своими руками – процесс не слишком сложный, в особенности если к нему подойти с должной ответственностью и прислушиваться рекомендаций профессионалов. Придерживаясь точной последовательности и технологических особенностей сборки станка, в конечном счёте получится качественный металлообрабатывающий агрегат, по своим характеристикам приближенный к заводскому аналогу.

Оцените статью: Поделитесь с друзьями!

ЧПУ станок своими руками. Инструкция по сборке станка Моделист3040-4060-4090 образца 2015г

Расположение осей X, Y, Z настольного фрезерно-гравировального станка ЧПУ :

Ось Z перемещает инструмент(фрезер) по вертикали(вниз-вверх)
Ось Х – перемещает каретку Z в поперечном направлении(влево-вправо).
Ось Y – перемещает подвижный стол(вперед-назад).

С устройством фрезно-гравировального станка можно ознакомиться  выбор и устройство фрезерно-гравировального станка



Состав набора ЧПУ станка Моделист3040 и Моделист4060 и и Моделист4090

I Набор фрезерованных деталей из фанеры для самостоятельной сборки

Комплект фрезерованных деталей для сборки станка с ЧПУ с подвижным порталом состоит из:

1) Стойки портала фрезерного станка с ЧПУ

2) набор фрезерованных деталей станка ЧПУ для сборки оси Z

3) набор фрезерованных деталей станка ЧПУ для каркаса стола

4) набор фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей и крепления шпинделя

II Набор механики фрезерного станка включает:

1. муфта для соединения вала шагового двигателя с ходовым винтом станка – (3шт.).

2. стальные направляющие линейного перемещения для ЧПУ станка Моделист3040:

– 20мм (2шт.) для оси Y,

– 16мм (2шт.) для оси Х,

– 12мм(2шт) для оси Z

Для ЧПУ станка Моделист4060 диаметр направляющих линейного перемещения:

– 20мм (4шт.) для осей Х и Y,

– 12мм(2шт) для оси Z.

Для ЧПУ станка Моделист4090 диаметр направляющих линейного перемещения:

– 25мм (2шт.) для оси Y,

– 20мм (2шт.) для оси Х,

– 12мм(2шт) для оси Z.

3. линейные подшипники качения для фрезерного станка Моделист3040:

– линейные подшипники в алюминиевом блоке SC20UU (4шт.)  для оси Y,

– линейные подшипники LM16UU (4шт.)  для оси Х,

– линейные подшипники LM12UU (4шт.) для оси Z.

Для фрезерного станка Моделист4060:

– линейные подшипники в алюминиевом блоке SC20UU (4шт.)  для оси Y,

– линейные подшипники LM20UU (4шт.)  для оси Х,

– линейные подшипники LM12UU (4шт.) для оси Z.

Для фрезерного станка Моделист4090:

– линейные подшипники в алюминиевом блоке SC25UU (4шт.)  для оси Y,

– линейные подшипники LM20UU (4шт.)  для оси Х,

– линейные подшипники LM12UU (4шт.) для оси Z.

4.  ходовые винты для осей X и Y шариковинтовая передача SFU1605 диаметр 16мм, шаг 5мм,

для оси Z трапецеидальные винты TR12x3 (шаг 3мм) – (1шт.) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(4шт.) один подшипник в алюминиевом блоке для оси Z.

6.  ходовая гайки из графитонаполненного капролона  для оси Z (1шт.)

7.  крепеж

Рисунок 1. Детали для сборки каретки Z настольного ЧПУ станка, вариант с ходовым трапецеидальным винтом



Рисунок 2. Детали для сборки каретки Z настольного ЧПУ станка, вариант с ходовым винтом ШВП

Рисунок 3. Детали для сборки настольного ЧПУ станка

III Набор электроники фрезерного станка с ЧПУ:

1. Для станка с ЧПУ Моделист3040: шаговые двигатели NEMA23  23HS5630 (размер 57х56мм, крутящий момент 12,6кг*см, ток 3,0А, сопротивление фазы 0,8Ом, индуктивность 2,4mH, диаметр вала 6,35мм) – 3шт.

2.  контроллер шаговых двигателей ЧПУ станка на специализированных микрошаговых драйверах компании Toshiba ТВ6560 в закрытом алюминиевом корпусе

3. блок питания 24 В  10,5 A

4. комплект подсоединительных проводов



Последовательность сборки фрезерного станка чпу с подвижным столом.

Система линейного перемещения любого станка состоит из  двух деталей: шариковая втулка – это элемент который движется и неподвижного элемента системы – линейная направляющая или вал(линейная опора). Линейные подшипники могут быть разных видов: втулка, разрезная втулка, втулка в алюминиевом корпусе для удобства крепления, шариковая каретка, роликовая каретка, основная функция которых – нести нагрузку, обеспечивая стабильное и точное перемещение. Применение линейных подшипников(трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Рисунок 4

1 Смазать линейные подшипники системы линейного перемещения фрезерного станка  специальной смазкой (можно использовать Литол-24(продается в магазинах авто запчастей)).



2 Сборка оси Z фрезерного станка с ЧПУ.

Сборка оси Z описана в инструкции “Инструкция по сборке каретки Z”



3 Сборка стола фрезерного ЧПУ станка, ось Y

3.1 Вставить и закрепить винт ШВП оси Х, рисунок 5.



Рисунок 5



3. 2 Закрепить заднюю стенку каретки Z, рисунок 6.



Рисунок 6.

3.3 Собрать портал, рисунок 7.



Рисунок 7.

 3.4 Закрепить заднюю стенку портала, рисунок 8, с использованием шурупов 3х25 из комплекта.



Рисунок 8. Крепление задней стенки портала.

 4 Установка портала на станину станка, рисунок 8

Рисунок 8. Сборка настольного гравировально-фрезерного станка с ЧПУ

5 Установка шаговых двигателей.

Для установки шаговых двигателей используйте детали крепления из набора фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей Nema23 для фрезерного станка Моделист3030.



 Рисунок 15. Установка шаговых двигателей.

Установить муфты 5х8мм для соединения вала двигателя с ходовым винтом. Закрепить шаговые двигатели на станок, для крепления используйте винт М4х55 из комплекта, рисунок 15.



6 Закрепите контроллер на задней стенке фрезерно-гравировального станка, и подключите к нему клеммники моторов.



7 Установка фрезера.

Крепление фрезера осуществляется за шейку инструмента или корпус. Стандартный диаметр шейки бытовых фрезеров 43мм. Диаметр шпинделя 300Вт – 52мм, крепление за корпус. Для установки соберите крепление фрезера, детали крепления на рисунке 16. Используйте шуруп 3х30мм из комплекта.



Рисунок 16 Крепление шпинделя 43мм



Рисунок 17 Шпиндель с креплением на ЧПУ станок

При установке дремель подобных инструментов(граверов), кроме этого потребуется дополнительное крепление корпуса гравера к каретке Z хомутом, рисунок 18.



Рисунок 18 Крепление гравера на фрезерный станок.



Имеется возможность установка насадки для подключения пылесоса



Магазин чпу станков хобби класса

Самодельный фрезерный станок с чпу своими руками

Главная » Блог » Самодельный фрезерный станок с чпу своими руками

Фрезерный станок с ЧПУ в домашних (гаражных) условиях

Набор, с помощью которого можно собрать свой фрезерный станок с ЧПУ. В Китае продаются готовые станки, обзор одного из них на Муське уже публиковался. Мы же с Вами соберем станок сами. Добро пожаловать…

UPD: ссылки на файлы

Я все-таки приведу ссылку на обзор готового станка mysku.ru/blog/aliexpress/27259.html от AndyBig. Я же не буду повторяться, не буду цитировать его текст, напишем все с нуля. В заголовке указан только набор с двигателями и драйвером, будут еще части, постараюсь дать ссылки на всё.

И это… Заранее извиняюсь перед читателями, фотографии в процессе специально не делал, т.к. в тот момент делать обзор не собирался, но подниму максимум фоток процесса и постараюсь дать подробное описание всех узлов. Цель обзора — не столько похвастаться, сколько показать возможность сделать для себя помощника самому. Надеюсь этим обзором подать кому-то идею, и возможно не только повторить, но и сделать еще лучше. Поехали…

Как родилась идея:

Так получилось, что с чертежами я связан давно. Т.е. моя профессиональная деятельность с ними тесно связана. Но одно дело, когда ты делаешь чертеж, а после уже совсем другие люди воплощают объект проектирования в жизнь, и совсем другое, когда ты воплощаешь объект проектирования в жизнь сам. И если со строительными вещами у меня вроде как нормально получается, то с моделизмом и другим прикладным искусством не особо. Так вот давно была мечта из нарисованного в автокаде изображения, сделать вжжик — и оно вот в натуре перед тобой, можно пользоваться. Идея эта время от времени проскакивала, но во что-то конкретное оформиться никак не могла, пока… Пока я не увидел года три-четыре назад REP-RAP. Ну что ж 3Д принтер это была очень интересная вещь, и идея собрать себе долго оформлялась, я собирал информацию о разных моделях, о плюсах и минусах разных вариантов. В один момент перейдя по одной из ссылок я попал на форум, где сидели люди и обсуждали не 3Д принтеры, а фрезерные станки с ЧПУ управлением. И отсюда, пожалуй, увлечение и начинает свой путь.

Вместо теории

В двух словах о фрезерных станках с ЧПУ (пишу своими словами намеренно, не копируя статьи, учебники и пособия). Фрезерный станок работает прямо противоположно 3Д принтеру. В принтере шаг за шагом, слой за слоем модель наращивается за счет наплавления полимеров, во фрезерном станке, с помощью фрезы из заготовки убирается «все лишнее» и получается требуемая модель. Для работы такого станка нужен необходимый минимум. 1. База (корпус) с линейными направляющими и передающий механизм (может быть винт или ремень) 2. Шпиндель (я вижу кто-то улыбнулся, но так он называется) — собственно двигатель с цангой, в которую устанавливается рабочий инструмент — фреза. 3. Шаговые двигатели — двигатели, позволяющие производить контролируемые угловые перемещения. 4. Контроллер — плата управления, передающая напряжения на двигатели в соответствии с сигналами, полученными от управляющей программы. 5. Компьютер, с установленной управляющей программой. 6. Базовые навыки черчения, терпение, желание и хорошее настроение. )) По пунктам: 1. База. по конфигурации: разделю на 2 типа, существуют более экзотические варианты, но основных 2: С подвижным порталом: Собственно, выбранная мной конструкция, в ней есть основа на которой закреплены направляющие по оси X. По направляющим оси Х передвигается портал, на котором размещены направляющие оси Y, и перемещающийся по нему узел оси Z. Со статическим порталом Такая конструкция представляет и себя корпус он же и является порталом, на котором размещены направляющие оси Y, и перемещающийся по нему узел оси Z, а ось Х уже перемещается относительно портала. по материалу: корпус может быть изготовлен из разных материалов, самые распространенные: — дюраль — обладает хорошим соотношением массы, жесткости, но цена (именно для хоббийной самоделки) все-таки удручает, хотя если на станок имеются виды по серьезному зарабатыванию денег, то без вариантов. — фанера — неплохая жесткость при достаточной толщине, небольшой вес, возможность обрабатывать чем угодно :), ну и собственно цена, лист фанеры 17 сейчас совсем недорог. — сталь — часто применяют на станках большой площади обработки. Такой станок конечно должен быть статичным (не мобильным) и тяжелым. — МФД, оргстекло и монолитный поликарбонат, даже ДСП — тоже видел такие варианты. Как видите — сама конструкция станка весьма схожа и с 3д принтером и с лазерными граверами. Я намеренно не пишу про конструкции 4, 5 и 6 -осевых фрезерных станков, т.к. на повестке дня стоит самодельный хоббийный станок. 2. Шпиндель. Собственно, шпиндели бывают с воздушным и водяным охлаждением. С воздушным охлаждением в итоге стоят дешевле, т.к. для них не надо городить дополнительный водяной контур, работают чуть громче нежели водяные. Охлаждение обеспечивается установленной на тыльной стороне крыльчаткой, которая на высоких оборотах создает ощутимый поток воздуха, охлаждающий корпус двигателя. Чем мощнее двигатель, тем серьезнее охлаждение и тем больше воздушный поток, который вполне может раздувать во все стороны пыль (стружку, опилки) обрабатываемого изделия. С водяным охлаждением. Такой шпиндель работает почти беззвучно, но в итоге все-равно разницу между ними в процессе работу не услышать, поскольку звук обрабатываемого материала фрезой перекроет. Сквозняка от крыльчатки, в данном случае конечно нет, зато есть дополнительный гидравлический контур. В таком контуре должны быть и трубопроводы, и помпа прокачивающая жидкость, а также место охлаждения (радиатор с обдувом). В этот контур обычно заливают не воду, а либо ТОСОЛ, либо Этиленгликоль. Также шпиндели есть различных мощностей, и если маломощные можно подключить напрямую к плате управления, то двигатели мощностью от 1кВт уже необходимо подключать через блок управления, но это уже не про нас. )) Да, еще частенько в самодельных станках устанавливают прямые шлифмашины, либо фрезеры со съемной базой. Такое решение может быть оправдано, особенно при выполнении работ недолгой продолжительности. В моем случае был выбран шпиндель с воздушным охлаждением мощностью 300Вт. 3. Шаговые двигатели. Наибольшее распространение получили двигатели 3 типоразмеров NEMA17, NEMA23, NEMA 32 отличаются они размерами, мощностью и рабочим моментом NEMA17 обычно применяются в 3д принтерах, для фрезерного станка они маловаты, т. к. приходится таскать тяжелый портал, к которому дополнительно прикладывается боковая нагрузка при обработке. NEMA32 для такой поделки излишни, к тому же пришлось бы брать другую плату управления. мой выбор пал на NEMA23 с максимальной мощностью для этой платы — 3А. Также люди используют шаговики от принтеров, но т.к. у меня и их не было и все равно приходилось покупать выбрал всё в комплекте. 4. Контроллер Плата управления, получающая сигналы от компьютера и передающая напряжение на шаговые двигатели, перемещающие оси станка. 5. Компьютер Нужен комп отдельный (возможно весьма старый) и причин тому, пожалуй, две: 1. Вряд ли Вы решитесь располагать фрезерный станок рядом с тем местом, где привыкли читать интернетики, играть в игрушки, вести бухгалтерию и т.д. Просто потому, что фрезерный станок — это громко и пыльно. Обычно станок либо в мастерской, либо в гараже (лучше отапливаемом). У меня станок стоит в гараже, зимой преимущественно простаивает, т.к. нет отопления. 2. По экономическим соображениям обычно применяются компьютеры уже не актуальные для домашней жизни — сильно б/у 🙂 Требования к машине по большому счету ни о чем: — от Pentium 4 — наличие дискретной видеокарты — RAM от 512MB — наличие разъема LPT (по поводу USB не скажу, за имением драйвера, работающего по LPT, новинки пока не изучал) такой компьютер либо достается из кладовки, либо как в моем случае покупается за бесценок. В силу малой мощности машины стараемся не ставить дополнительный софт, т.е. только ось и управляющая программа. дальше два варианта: — ставим windows XP (комп то слабенький, помним да?) и управляющую программу MATCh5 (есть другие, но это самая популярная) — ставим никсы и Linux CNC (говорят, что тоже очень неплохо все, но я никсы не осилил) Добавлю, пожалуй, чтоб не обидеть излишне обеспеченных людей, что вполне можно поставить и не пенёк четвертый, а и какой-нибудь ай7 — пожалуйста, если это Вам нравится и можете себе это позволить. 6. Базовые навыки черчения, терпение, желание и хорошее настроение. Тут в двух словах. Для работы станка нужна управляющая программа (по сути текстовый файл содержащий координаты перемещений, скорость перемещений и ускорения), которая в свою очередь готовится в CAM приложении — обычно это ArtCam, в этом приложении готовиться сама модель, задаются ее размеры, выбирается режущий инструмент. Я обычно поступаю несколько более долгим путем, делаю чертеж, а AutoCad потом, сохранив его *.dxf подгружаю в ArtCam и уже там готовлю УП. Далее начинаем курить форумы и собирать информацию, приведу пару полезных ссылок:

www.cncmasterkit.ru/viewtopic.php?f=18&t=2730

forumcnc.ru/forumdisplay.php?2-%CE%E1%F9%E8%E5-%E2%EE%EF%F0%EE%F1%FB www.cnczone.ru/forums/index.php?s=9d56244c6c291357dcdde8a4f369a711&showforum=2 Ну и приступаем к процессу создания своего. Перед проектированием станка принимаем за отправные точки несколько моментов: — Валы осей будут сделаны из шпильки строительной с резьбой М10. Конечно, бесспорно существуют более технологичные варианты: вал с трапециевидной резьбой, шарико-винтовая передача(ШВП), но необходимо понимать, что цена вопроса оставляет желать лучшего, а для хоббийного станка цена получается вообще космос. Тем не менее со временем я собираюсь провести апгрейд и заменить шпильку на трапецию. — Материал корпуса станка – фанера 16мм. Почему фанера? Доступно, дешево, сердито. Вариантов на самом деле много, кто-то делает из дюрали, кто-то из оргстекла. Мне проще из фанеры. Делаем 3Д модель:

Развертку:

Далее я поступил так, снимка не осталось, но думаю понятно будет. Распечатал развертку на прозрачных листах, вырезал их и наклеил на лист фанеры. Выпилил части и просверлил отверстия. Из инструментов — электролобзик и шуруповерт. Есть еще одна маленькая хитрость, которая облегчит жизнь в будущем: все парные детали перед сверлением отверстий сжать струбциной и сверлить насквозь, таким образом Вы получите отверстия, одинаково расположенные на каждой части. Даже если при сверлении получится небольшое отклонение, то внутренние части соединенных деталей будут совпадать, а отверстие можно немного рассверлить. Параллельно делаем спецификацию и начинаем все заказывать. что получилось у меня: 1. Набор, указанный в данном обзоре, включает в себя: плата управления шаговыми двигателями (драйвер), шаговые двигатели NEMA23 – 3 шт., блок питания 12V, шнур LPTи кулер.

aliexpress.com/item/3Axis-kit-3PCS-NEMA23-CNC-stepper-motor-81mm-308-oz-in-3A-3-axis-High-speed/719006867.html

2. Шпиндель (это самый простой, но тем не менее работу свою выполняет), крепеж и блок питания 12V.

aliexpress.com/item/DC-12-48-CNC-300W-Spindle-Motor-Mount-Bracket-24V-36V-For-Engraving-Carving/679287021.html

3. Б/у компьютер Pentium 4, самое главное на материнке есть LPT и дискретная видеокарта + ЭЛТ монитор. Взял на Авито за 1000р. 4. Вал стальной: ф20мм – L=500мм – 2шт., ф16мм – L=500мм – 2шт., ф12мм – L=300мм – 2шт. Брал тут, на тот момент в Питере брать получалось дороже. Пришло в течении 2 недель.

duxe.ru/index.php?cPath=37_67_68

5. Подшипники линейные: ф20 – 4шт., ф16 – 4шт., ф12 – 4 шт. 20

aliexpress.com/item/4pcs-SC20UU-Linear-Ball-Bearing-XYZ-Table-CNC-Router/1214529466.html

16

aliexpress.com/item/AE-4pcs-SC16UU-Linear-Ball-Bearing-XYZ-Table-CNC-Router/1214431787.html

12

aliexpress.com/item/4pcs-SC12UU-Linear-Ball-Bearing-XYZ-Table-CNC-Router/1297700376.html

6. Крепления для валов: ф20 – 4шт., ф16 – 4шт., ф12 — 2шт. 20

aliexpress.com/item/4pcs-SHF20-20mm-Linear-Rail-Shaft-Support-XYZ-Table-CNC/1221841376.html

16

aliexpress.com/item/4pcs-SHF16-16mm-Linear-Rail-Shaft-Support-XYZ-Table-CNC/1221839349.html

12

aliexpress.com/item/4pcs-SHF12-12mm-Linear-Rail-Shaft-Support-XYZ-Table-CNC/1221612308.html

7. Гайки капролоновые с резьбой М10 – 3шт. Брал вместе с валами на duxe.ru 8. Подшипники вращения, закрытые – 6шт. Там же, но у китайцев их тоже полно 9. Провод ПВС 4х2,5 это оффлайн 10. Винтики, шпунтики, гаечки, хомутики – кучка. Это тоже в оффлайне, в метизах. 11. Так же был куплен набор фрез

aliexpress.com/item/10pcs-3-175-1-5-8mm-PCB-Carbide-Cutting-Tools-PCB-End-Milling-Tools-In-Mini/922596359. html

Итак, заказываем, ждем, выпиливаем и собираем.

Изначально драйвер и блок питания для него установил в корпус с компом вместе.

Позже было принято решение разместить драйвер в отдельном корпусе, он как раз появился.

Ну и старенький монитор как-то сам поменялся на более современный.

как я говорил вначале, никак не думал, что буду писать обзор, поэтому прилагаю фотографии узлов, и постараюсь дать пояснения по процессу сборки. Сначала собираем три оси без винтов, для того чтобы максимально точно выставить валы. Берем переднюю и заднюю стенки корпуса, крепим фланцы для валов. Нанизываем на оси Х по 2 линейных подшипника и вставляем их во фланцы.

Крепим дно портала к линейным подшипникам, пытаемся покатать основание портала туда-сюда. Убеждаемся в кривизне своих рук, все разбираем и немного рассверливаем отверстия. Таким образом мы получаем некоторую свободу перемещения валов. Теперь наживляем фланцы, вставляем валы в них и перемещаем основание портала вперед-назад добиваемся плавного скольжения. Затягиваем фланцы. На этом этапе необходимо проверить горизонтальность валов, а также их соосность по оси Z (короче, чтобы расстояние от сборочного стола до валов была одинаковой) чтобы потом не завалить будущую рабочую плоскость. С осью Х разобрались. Крепим стойки портала к основанию, я для этого использовал мебельные бочонки.

Крепим фланцы для оси Y к стойкам, на этот раз снаружи:

Вставляем валы с линейными подшипниками. Крепим заднюю стенку оси Z. Повторяем процесс настройки параллельности валов и закрепляем фланцы. Повторяем аналогично процесс с осью Z. Получаем достаточно забавную конструкцию, которую можно перемещать одной рукой по трем координатам. Важный момент: все оси должны двигаться легко, т.е. немного наклонив конструкцию портал должен сам свободно, без всяких скрипов и сопротивления переместиться. Далее крепим ходовые винты. Отрезаем строительную шпильку М10 необходимой длины, накручиваем капролоновую гайку примерно на середину, и по 2 гайки М10 с каждой стороны. Удобно для этого, немного накрутив гайки, зажать шпильку в шуруповерт и удерживая гайки накрутить. Вставляем в гнезда подшипники и просовываем в них изнутри шпильки. После этого фиксируем шпильки к подшипнику гайками с каждой стороны и контрим вторыми чтобы не разболталось. Крепим капролоновую гайку к основанию оси. Зажимаем конец шпильки в шуруповерт и пробуем переместить ось от начала до конца и вернуть. Здесь нас поджидает еще пара радостей: 1. Расстояние от оси гайки до основания в центре (а скорее всего в момент сборки основание будет посередине) может не совпасть с расстоянием в крайних положениях, т.к. валы под весом конструкции могут прогибаться. Мне пришлось по оси Х подкладывать картонку. 2. Ход вала может быть очень тугим. Если Вы исключили все перекосы, то может сыграть роль натяжение, тут необходимо поймать момент натяга фиксации гайками к установленному подшипнику. Разобравшись с проблемами и получив свободное вращение от начала до конца переходим к установке остальных винтов. Присоединяем к винтам шаговые двигатели: Вообще при применении специальных винтов, будь то трапеция или ШВП на них делается обработка концов и тогда подключение к двигателю очень удобно делается специальной муфтой.

Но мы имеем строительную шпильку и пришлось подумать, как крепить. В этот момент мне попался в руки отрез газовой трубы, ее и применил. На шпильку она прямо «накручивается» на двигатель заходит в притирку, затянул хомутами — держит весьма неплохо.

Для закрепления двигателей взял алюминиевую трубку, нарезал. Регулировал шайбами. Для подключения двигателей взял вот такие коннекторы:

Извините, не помню как называются, надеюсь кто-нибудь в комментариях подскажет. Разъем GX16-4 (спасибо Jager). Просил коллегу купить в магазине электроники, он просто рядом живет, а мне получалось очень неудобно добираться. Очень ими доволен: надежно держат, рассчитаны на бОльший ток, всегда можно отсоединить. Ставим рабочее поле, он же жертвенный стол. Присоединяем все двигатели к управляющей плате из обзора, подключаем ее к 12В БП, коннектим к компьютеру кабелем LPT. Устанавливаем на ПК MACh5, производим настройки и пробуем! Про настройку отдельно, пожалуй, писать не буду. Это можно еще пару страниц накатать. У меня целая радость, сохранился ролик первого запуска станка:

Да, когда в этом видео производилось перемещение по оси Х был жуткий дребезг, я к сожалению, не помню уже точно, но в итоге нашел то ли шайбу болтающуюся, то ли еще что-то, в общем это было решено без проблем. Далее необходимо поставить шпиндель, при этом обеспечив его перпендикулярность (одновременно по Х и по Y) рабочей плоскости. Суть процедуры такая, к шпинделю изолентой крепим карандаш, таким образом получается отступ от оси. При плавном опускании карандаша он начинает рисовать окружность на доске. Если шпиндель завален, то получается не круг, а дуга. Соответственно необходимо выравниванием добиться рисования круга. Сохранилась фотка от процесса, карандаш не в фокусе, да и ракурс не тот, но думаю суть понятна:

Находим готовую модель (в моем случае герб РФ) подготавливаем УП, скармливаем ее MACHу и вперед! Работа станка:

фото в процессе:

Ну и естественно проходим посвящение )) Ситуация как забавная, так и в целом понятная. Мы мечтаем построить станок и сразу выпилить что-то суперкрутое, а в итоге понимаем, что на это время уйдет просто уйма времени. В двух словах: При 2Д обработке (просто выпиливании) задается контур, который за несколько проходов вырезается. При 3Д обработке (тут можно погрузиться в холивар, некоторые утверждают, что это не 3Д а 2.5Д, т.к. заготовка обрабатывается только сверху) задается сложная поверхность. И чем выше точность необходимого результата, тем тоньше применяется фреза, тем больше проходов этой фрезы необходимо. Для ускорения процесса применяют черновую обработку. Т.е. сначала производится выборка основного объема крупной фрезой, потом запускается чистовая обработка тонкой фрезой. Далее, пробуем, настраиваем экспериментируем т.д. Правило 10000 часов работает и здесь 😉 Пожалуй, я не буду больше утомлять рассказом о постройке, настройке и др. Пора показать результаты использования станка — изделия.

Как видите в основном это выпиленные контуры или 2Д обработка. На обработку объемных фигур уходит много времени, станок стоит в гараже, и я туда заезжаю ненадолго. Тут мне справедливо заметят — а на… строить такую бандуру, если можно выпилить фигуру U-образным лобзиком или электролобзиком? Можно, но это не наш метод. Как помните в начале текста я писал, что именно идея сделать чертеж на компьютере и превратить этот чертеж в изделие и послужили толчком к созданию данного зверя. Написание обзора меня наконец подтолкнуло произвести апгрейд станка. Т.е. апгрейд был запланирован ранее, но «руки все не доходили». Последним изменением до этого была организация домика для станка:

Таким образом в гараже при работе станка стало намного тише и намного меньше пыли летает. Последним же апгрейдом стала установка нового шпинделя, точнее теперь у меня есть две сменные базы: 1. С китайским шпинделем 300Вт для мелкой работы:

2. С отечественным, но от того не менее китайским фрезером «Энкор»…

С новым фрезером появились новые возможности. Быстрее обработка, больше пыли. Вот результат использования полукруглой пазовой фрезы:

Ну и специально для MYSKU Простая прямая пазовая фреза:

Видео процесса:

На этом я буду сворачиваться, но по правилам надо бы подвести итоги. Минусы: — Дорого. — Долго. — Время от времени приходится решать новые проблемы (отключили свет, наводки, раскрутилось что-то и др.) Плюсы: — Сам процесс создания. Только это уже оправдывает создание станка. Поиск решений возникающих проблем и реализация, и является тем, ради чего вместо сидения на попе ровно ты встаешь и идешь делать что-либо. — Радость в момент дарения подарков, сделанных своими руками. Тут нужно добавить, что станок не делает всю работу сам 🙂 помимо фрезерования необходимо это все еще обработать, пошкурить покрасить и др. Большое Вам спасибо, если Вы еще читаете. Надеюсь, что мой пост пусть хоть и не подобьет Вас к созданию такого (или другого) станка, но сколько-то расширит кругозор и даст пищу к размышлениям. Также спасибо хочу сказать тем, кто меня уговорил написать сей опус, без него у меня и апгрейда не произошло видимо, так что все в плюсе. Приношу извинения за неточности в формулировках и всякие лирические отступления. Многое пришлось сократить, иначе текст бы получился просто необъятный. Уточнения и дополнения естественно возможны, пишите в комментариях — постараюсь всем ответить. Удачи Вам в Ваших начинаниях! Update: Обещанные ссылки на файлы:

yadi.sk/d/B5auVp9lt239P — чертеж станка,

yadi.sk/d/TNRUyj55t23JT — развертка, формат — dxf. Это значит, что Вы сможете открыть файл любым векторным редактором.

3Д модель детализирована процентов на 85-90, многие вещи делал, либо в момент подготовки развертки, либо по месту. Прошу «понять и простить». )

mysku.ru

От идеи до станка. Фрезерный станок ЧПУ своими руками

Всем привет!

Как и обещал, делаю подробный пост о создании станка с ЧПУ.

Начну с самого распространенного вопроса: а зачем\что он будет делать?

Ответ на этот вопрос не такой простой: всегда есть какие-либо детали, которые нужно сделать довольно точно и нет возможности просто распечатать их на 3d принтере. Так же иногда хочется делать самому печатные платы, быстро размечать детали. Ну и конечно же на этом можно зарабатывать 🙂 начиная от сувенирной продукции и заканчивая изготовлением деталей на заказ.

Сам процесс постройки уже затянулся на пол года, но на то были веские причины 🙂

Процесс проектирования и расчетов занял около 2 месяцев. Остановился на схеме портального фрезерного станка с подвижным столом, благо опыта расчета таких станков достаточно ( привет дипломной работе – рассчитывал стол фрезерного станка с длиной хода что-то около 4 метров, примерно как на фото). )

Готовые программы для изготовления деталей выглядят примерно так:

Заготовки были нарезаны нужной формы на гидроабразивной резке ( можно и лобзиком, но чет влом было).

Сам процесс *вырезания* из металлической болванке того, что начертил ранее магическим образом чарует. Можно стоять и смотреть как летит стружка буквально часами…

Немного фоток самого процесса:

По поводу стружки: ее много. нет, ее даже ОЧЕНЬ МНОГО. Боевой пылесос забивался буквально за день 🙂 ох, сколько взрыв-пактов я бы сделал из этой стружки в детстве

Дальше шла самая ответственная часть – сборка. Скажу сразу, без друзей и матерных слов не обошлось, спасибо @mankxD за непосредственное участие в нарезание резьб 🙂 ну и конечно что же Маше за теплый чаек на холодном складе зимой.

Убедился, что все собирается на ура, отдал на аннодацию детали. Остановился на черном цвете, Batman меня поймет 🙂

Ну а дальше была финальная сборка механики и пайка электроники. Думаю, электронике уделить отдельный пост, ровно как и с первым запуском станка. На данном этапе он выглядит вот так.

Всем кому интересна данная тема – обращайтесь, буду рад помочь.

Будет рейтинг, буду кидать Вам всякие видосики с нюансами по эксплуатации и сборке таких машин в домашних условиях.

Всем спасибо за просмотр и хорошего дня 🙂

pikabu.ru

ЧПУ фрезерный станок своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете,как своими руками возможно сделать ЧПУ фрезерный станок для обработки древесины. Уже не удивительно, что подобные станки ребята собирают самостоятельно, практически из того что имеют под рукой, среди самодельщиков уже накоплен неплохой опыт в данном направление, которым мастера делятся друг с другом.

С развитием технологий, на производстве человека сначала заменяли механизмы, потом машины, сегодня робототехника и компьютеры, что дает людям высокое качество продукции, а самое главное для производителя – это минимум брака, так же робот не уйдет на больничный))

Давайте же рассмотрим, как все таки нашему автору удалось создать ЧПУ станок и что ему для этого потребовалось?

Материалы

1. алюминий (лом)2. шаговый двигатель3. фреза4. гибкий шланг5. вал6. подшипник7. проволока8. компьютер (старый)9. пенопласт10. земля11. фанера12. потайные мебельные гайки13 шприц14. моторное масло15. шпилька

Инструмент

1. токарный станок2. паяльная лампа3. тигель4. печь для плавки цветного металла5. станок для резки пенопласта6. наждак7. метчик8. ножовка по металлу9. напильник10. штангенциркуль11. сверлильный станок12. электролобзик13. линейка15. набор гаечных ключей16. молоток17. отвертка

Процесс создания ЧПУ фрезерного станка своими руками.

И так, давайте в начале немного разберем, что собственно обозначает ЧПУ, да все предельно просто -это числовое программное управление. Самый первый станок с числовым управлением был разработан и запатентован в 1804 году, да именно в начале 19 века)) Станок тот находился на ткацкой фабрике и на перфокартах было закодировано несколько положений механизма, тем самым поднимая или опуская челнок можно было программировать простые узоры.Сегодня же человечество шагнуло очень далеко в сфере науки и техники, компьютеры плотно вошли в нашу жизнь, собственно что говорить если ЧПУ станки уже собирают самостоятельно из подручных средств на коленке))

Для создания станка автору понадобилось довольно много алюминиевого лома, который он расплавлял в импровизированной печи, из паяльной лампы и нескольких керамических кирпичей.

Первый опыт по литью и плавке алюминия автор получил по ходу изготовления станка, сделаны были формы под заливку опор линейных подшипников.Фома залита и остывает.Вот такая болваночка получилась.Полученную заготовку мастер переносит в мастерскую.Все подготовлено и отлито для последующей обработки на токарном станке.Непосредственно работа на токарном станке. В ходе работ по отливке и переплавке металла автор пришел к выводу, что требуется хоть и примитивная но металлическая печь.С литьем металла пока закончено, далее мастер собрал на скорую руку станок для резки пенопласта.Расчертил шаблон.Вырезал заготовки из пенопласта, она будет служить моделью при последующем литье алюминия. Модель обмазывается строительной смесью.Далее снова литье алюминия, но уже в земляную форму.Первый блин комом, как и положено)Затем все пошло как по маслу.Готовится еще одна партия форм.Отлито и уже на столе в мастерской.Снова чертеж и резка шаблона.Отлитую заготовку автор сверлит в намеченных местах.Процедура со стойками портала.Линейные подшипники мастер изготовил из шкворней автомобиля ГАЗ-53.Направляющие на ось Х=25 мм, а на ось Y=20 мм. Сборка основания станка.Проточка ходовых концов на токарном станке.Изготовление ходовой гайки с регуляцией зазора.Примерка оси Y.Далее случилась неприятность, трещина в металле! Полный крах!Автор не отчаивается и отливает 2 ю деталь и опять трещина, о ужассс!!!Мастер уже хотел плюнуть на все, но все же собрался и переосмыслил обстановку и пришел к выводу, что форму детали необходимо изменить. Так и поступил, теперь все отлично))Доработка и сборка узлов.Устанавливается шаговый двигатель. И снова трещина.Деталь переплавляется и растачивается по новой.Крепится временный стол из фанеры с вкрученными потайными гайками для крепления деталей.Собраны мозги станка и вся сопутствующая электроника.Вырезан шпиндель.Системный блок собран.Далее автором создается система смазки.Краны изготовлены из капролона.При помощи крана регулируется подача масла, у мастера выставлена 1 капля в 3 минуты.В шланги мастер установил проволоку, для удержания от перегиба.Для сбора масла был сделан поддон.Пробный пуск.Первая работа на станке)Автор сделал это! Ура!!! Теперь у него есть собственный ЧПУ фрезерный станок. Как видите при желании все под силу простому человеку, стоит только захотеть) Очень много интересных и красивых резных вещей можно сделать на данном станке, фантазию ограничивает только размеры станка) В дальнейшем автор собирается создать станок куда больше, для серьезной работы, опыт уже есть)На этом заканчиваю статью. Большое спасибо за внимание!Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать самодельный фрезерный ЧПУ станок

Для изготовления различных изделий применяется специальное оборудование токарной, сверлильной, фрезеровальной или другой группы. В последнее время большое распространение получил ЧПУ станок. Применение блока числового программного управления в качестве контроллера позволило существенно повысить качество получаемых изделий, ускорить процесс изготовления и снизить затраты.

Фрезеровальное оборудование

Создать ЧПУ выжигатель своими руками или фрезерный станок можно для того, чтобы существенно сэкономить, так как предложение Arduino, CNC или других производителей обходится дорого.

В домашней мастерской чаще других встречаются фрезеровальные станки. Они применяются для получения корпусных изделий, гравировки, сверления и выполнения других операций. Прежде чем создавать ЧПУ фрезер своими руками нужно уделить внимание следующим моментам:

1. Проводится выбор наиболее подходящего двигателя по параметрам. Основное вращение получает режущий инструмент от электрического двигателя через привод.
2. Рассчитывается то, насколько большим должен быть корпус станка и какие нагрузки будут возникать. Станина создается в зависимости от того, каких размеров будут обрабатываемые заготовки.
3. Проводится подбор наиболее подходящих линейных подшипников, а также шарико-винтовой пары. Большинство узлов имеет клиноременную передачу в качестве привода.
4. В большинстве случаев фрезеровальное оборудование имеет вертикальную компоновку. Станина служит для размещения рабочего стола, вертикальная стойка для шпиндельной бабки. Вращение передается режущему инструменту, движение в продольном и поперечном направлении столу или шпиндельной бабки. Подача осуществляется в вертикальном направлении, для чего на вертикальной стойке размещается направляющей.

В интернете встречаются самые различные схемы, чертежи станка ЧПУ (своими руками разработать проект достаточно сложно), которые можно скачать и использовать при самостоятельном создании фрезеровального оборудования.

Применение специальных наборов

Самодельный станок с ЧПУ своими руками можно собрать при использовании специальных наборов. Доступные комплекты для ручной сборки обходятся дорого, но они характеризуются следующими достоинствами:

1. При применении специального набора можно существенно упростить задачу по сборке. Кроме этого, процесс ускоряется, так как в комплект поставки в большинстве случаев включается чертеж.
2. Все элементы идеально подходят друг к другу, что обеспечивает высокую точность обработки. При самостоятельном изготовлении конструкции из подручных материалов в большинстве случаев возникают трудности с выдерживанием точных размеров.
3. Создаваемые станки из подобных наборов выглядят довольно привлекательно, характеризуются практичностью в применении, высокой эффективностью и компактными размерами.
4. При необходимости станок разбирается для его транспортировки.

Читайте также:  Настольный токарный станок по дереву для дома

Недостатком подобного варианта сборки можно назвать то, что внести изменения в конструкцию не получится. Кроме этого, стоимость набора ненамного ниже стоимости готового станка Ардуино или другого производителя.

Основные этапы проектирования

Фрезерный станок собрать можно только после разработки проекта. Для начала рассматриваются основные вопросы:

1. Предназначение создаваемого оборудования. Станок может использоваться для обработки дерева или металла. Можно сделать и универсальный вариант исполнения, который подойдет не только для выполнения фрезеровальных операций, но сверления и гравирования. Область применения зависит от типа используемого патрона для фиксации режущего инструмента.
2. Требуемая площадь для установки и доступность рабочего пространства. При создании станка для домашней мастерской сразу выбирается место установки. Стоит учитывать, что для наладки оборудования и размещения заготовки требуется довольно много свободного пространства.
3. Какие материалы в большей степени подходят для создания несущей конструкции и основных элементов: металл, дерево или фанера. В большинстве случаев применяется сталь или алюминий. Если создается оборудование для обработки дерева, то несущая конструкция может создаваться из деревянного бруса. Это связано с тем, что на станок будет оказываться небольшая нагрузка.
4. Допуски и требуемая точность обработки. Изготавливаемые детали характеризуются тем, какой точности выдерживаемые размеры. Чем выше точность, тем более жесткой должна быть конструкция. Во время механической обработки может возникать вибрация, которая приводит к снижению точности размеров и качеству поверхности.

Решающим фактором во многих случаях становится величина отводимого бюджета на сборку фрезерного станка. Многие конструктивные элементы можно приобрести в готовом виде, но их применение при сборке приводит к повышению стоимости оборудования.

Основание и оси

Сборка фрезеровального станка начинается с создания основания и размещения осей X и Y. Направляющие для ЧПУ своими руками сделать довольно сложно, так как они должны иметь точные размеры. К другим особенностям сборки основания отнесем:

1. Во многих случаях в качестве основания для фрезеровального станка с ЧПУ применяется старый сверлильный станок с вертикальной стойкой.
2. Самым сложным механизмом можно назвать систему, которая обеспечивает движение инструмента в двух плоскостях и вертикальном направлении. Собрать ее можно на основе кареток от неработающего принтера.
3. Для вертикального перемещения режущего инструмента предусматривается установка специального механизма. Рекомендуется использовать в качестве подобного механизма винтовую передачу, вращение на которую передается через ременную передачу. Зубчатые ремни не проскальзывают при высокой нагрузке.
4. Вертикальная ось изготавливается своими руками из алюминиевой плиты. Важно выдерживать точные размеры при создании вертикальной оси, так как они будут учитываться при наладке оборудования после его сборки. При наличии муфельной печи изготовить вертикальную ось можно своими руками из алюминия. Подобный сплав характеризуется высокими литейными свойствами, а также коррозионной стойкостью.
5. После подготовки всех конструктивных элементов проводится их сборка. Два шаговых электрических двигателей будут устанавливаться на станине, для чего создают специальные посадочные площадки. Стоит учитывать, что во время работы электрический двигатель нагревается, возникает небольшая вибрация. Поэтому при выборе наиболее подходящего места установки следует предусмотреть поступление холодного воздуха.
6. Передача усилия в большинстве случаев проводится через клиноременную передачу. Напрямую проводить соединение мотора с исполнительными органами конструкции не рекомендуется, так как сильная вибрация и перегрузки могут уменьшить его срок службы.

Читайте также:  Самодельный универсальный токарный станок по металлу

При изготовлении станины из подручных материалов нужно обеспечить высокую жесткость. Для этого создается большое количество ребер жесткости, отдельные элементы соединяются между собой при применении крепежных элементов. Не рекомендуется применять сварочный аппарат для соединения отдельных элементов, так как сварочный шов не выдерживает воздействие вибрации. Переменная вибрационная нагрузка может стать причиной появления трещин, которые снижают прочность станины.

Устанавливаемые электромоторы

Для обеспечения высокой производительности создаваемого оборудования рекомендуется отдавать предпочтение мощным шаговым двигателям. Мини-модели могут применяться для работы с металлом и деревом. Основными параметрами электродвигателей считаются:

1. Мощность. С повышением показателя мощности существенно расширяется область применения станка. Слишком большая мощность становится причиной повышения затрат на электроэнергию, низкая приведет к перегреву при перегрузке.
2. Количество оборотов. Режущий инструмент может подаваться при различной скорости вращения, которая определяет качество получаемой поверхности.
3. Защита от перегрузок. Для того чтобы продлить срок эксплуатации фрезеровального станка, следует проводить установку электродвигателя, который имеет защиту от перегрева.
4. Наличие пяти проводов управления. Существенно упростить процесс подключения электрической начинки к устанавливаемым моторам можно при выборе моделей с пятью управляющими проводами.
5. Требуемое напряжение. Все электродвигатели делятся на две категории: первая работает от бытовой сети 220 В, вторая от трехфазного напряжения 380 В. При создании станка для домашней мастерской выбирают электрические моторы, которые работают от бытовой сети 220 В.
6. Если выбирается шаговый мотор, то уделяется внимание тому, на сколько градусов осуществляется поворот за один шаг.

Совершенно необязательно устанавливать двигатель шагового типа, который обходится намного дороже обычного варианта исполнения. Изготовить подобную конструкцию можно из обычного электродвигателя, для чего его подвергают небольшой доработке. Для работы самодельного станка потребуется не менее трех двигателей.

При установке шагового мотора можно не использовать винтовую передачу. Для передачи вращения или регулировки количества передаваемых оборотов режущему инструменту создается система клиноременной передачи. Рекомендуется применять исключительно зубчатые ремни, так как при высокой нагрузке они не будут проскальзывать на шкивах.

Электрическая начинка

Промышленные станки могут иметь лазерные или другие датчики. Самодельное оборудование работает на основе программного обеспечения. При его выборе следует уделить внимание тому, чтобы возможности электрической начинки позволяли реализовать функциональность станка. Применяемое ПО должно иметь драйвера для контроллеров, которые будут устанавливаться на оборудовании.

К особенностям электрической начинки отнесем:

1. Самодельный станок ЧПУ должен иметь порт LPT. Он применяется для подключения электронной системы управления к оборудованию.
2. Подключение электрического блока управления проводится через шаговый мотор.
3. От качества выбранной электрической начинки зависит то, насколько точно будут проводиться технологические операции.
4. После установки и подключения электрических компонентов проводится загрузка программного обеспечения и требуемых драйверов.

Подключив электрическую начинку можно включить станок и проверить его работоспособность. Современное программное обеспечение позволяет обрабатывать детали со сложной конфигурацией, так как рабочие органы перемещаются с высокой точностью по трем координатам.

pochini.guru

Моя история постройки ЧПУ-станка своими руками

Приветствую всех жителей Geektimes! Сегодня я хочу вам рассказать свою историю постройки бюджетного классического портального фрезерного станка.

Хочу начать с истории, которая началась в конце 2015 года. Встретившись тогда с другом, он предложил мне сделать фрезерный чпу-станок для раскройки фанеры и пластика. Недолго подумав, я сказал ему, что для вырезания различных слов, рамочек и прочего станок не окупит себя и станет убыточным, на что он мне ответил «придумай что-нибудь»… Так как в основе проекта был положен интерес я, конечно же, взялся за него. Но все бы ничего, но на предложенный проект не было денег, да и свободного времени тоже. Тогда, исходя из задач, возложенных на станок, было спроектировано следующее: В итоге на весь станок выделили 20 т.р. Рабочее поле — 550х950 мм. В качестве управления выбрал китайскую синюю плату на драйверах TB6560 на 4 оси, в комплект еще входит 4 двигателя, блок питания, диск с ПО и провод для подключения к ПК, на тот момент она обошлась мне в 14 с копейками т. р. Так как планировалось сделать что-то вроде конструктора, и не прибегая к фрезерным, расточным, шлифовальным работам, вся конструкция изготовлялась из конструкционной листовой стали толщиной 8мм, раскроенной на лазерным ЧПУ станке. Но без токарной обработки не обошлось, так как надо точить подшипниковые опоры, втулки скольжения, обтачивать концы винтов и в этом помогла наша дочерняя фирма. И вообще то, что касается металлообработки в России, я постарался, высказать свои мысли в блоге, чтобы здесь не флудить. Подшипниковая опора. В итоге раскрой всех деталей к станку из металлического листа вышло в 1,5т.р., еще 2т.р. отдал за токарную обработку, остальное потратилось на крепеж, подшипники и прочие невспомненные мной моменты. Далее хотелось бы продемонстрировать несколько видео о процессе сборки и работы станка, а также фото того, что пробовал вырезать я. И еще один момент: в качестве шпинделя решил использовать обыкновенную дрель, ввиду невысокой скорости работы станка.

Попробовали выжигать

По итогам сборки наладки и проверки можно сказать, что станок оказался работоспособным, но достаточно «жидким», но это и так было понятно по закладываемому бюджету. И свои задачи он выполнял отлично… Станок был собран к концу февраля и окупился у друга до лета, после чего он успешно его продал за 30 т.р. Продал по причине – надоело, пропал интерес, и нежелание работать.

Я, возможно, что-то упустил и не описал, надеюсь, что на видео найдётся вся отсутствующая здесь информация. В другом же случае оставляйте комментарии.

Теги:

• cnc
• чпу
• своими руками
• сделай сам
• фрезерный станок

habr.com

Фрезерный станок с ЧПУ по металлу своими руками: сборка, схема

Фрезеровочное устройство предназначено, чтобы путем обработки металлов фрезером, изготовлять различные изделия из них. Можно найти множество причин, почему люди желают создавать фрезерные станки с ЧПУ по металлу своими руками, и это имеет смысл.

Действительно, не всем по карману их приобрести в торговой сети, или непосредственно от производителя: цены на них немаленькие. Но есть люди, получающие максимум удовольствия от того, что работают своими руками, создавая что-то уникальное. Например, ЧПУ фрезер под конкретные задачи, не предусмотренные агрегатами заводского изготовления. Хотя работа их строится по сходному принципу, а конструкции во многом схожи.

Приступать к работе, имея инструкцию

Фрезерные станки с ЧПУ стационарного типа, задействованные на предприятиях, выполняют масштабные работы. Поэтому у них огромные габариты и возможность выполнять обработку толстых листов металла большого формата. У настольных станков – маленькие размеры и есть возможность производить серийные партии продукции высокого качества.

Самодельный фрезерный станок ЧПУ, созданный из средств, которые есть под рукой, по сути, может служить прототипом бытовых и настольных агрегатов. А это также существенная экономия семейного бюджета.

Совет: независимо от формы заготовки, обрабатываемой на станке, надо знать свойства материала, который подлежит обработке. В связи с этим стоит правильно рассчитать жёсткость будущей конструкции!

Когда планируется сборка самодельного агрегата, но бюджет его ограничен, то для механической части конструкции будущего станка подбирают элементы, которые подходят по цене. Чтобы обеспечить полноценную работу электроники, следует найти нужные узлы. Если компьютер уже есть, устанавливается профессиональная программа типа ArtCAM, Mach5, Machine и Kcam4.

Варианты

Все это потребует и финансовых вложений, и затрат времени. Но возможность обладать оборудованием, работающим эффективно и точно обрабатывающим заготовки, и которое доступно по цене, – того стоит. Чтобы сделать токарный станок по металлу или фрезерный, существует два варианта:

1. Приобрести готовый набор со специально подобранными элементами, и собрать его по схеме.
2. Комплектующие извлекаются из старых сканеров и принтеров, а устройство, которое бы полностью удовлетворяло все чаяниям умельца, собирается собственноручно.

Главное, чтобы иметь инструкцию по сборке самодельных устройств (фрезерного или токарного) с ЧПУ, где указаны:

• используемые материалы;
• список необходимых комплектующих;
• перечень инструментария;
• чертежи комплектующих;
• цены на приобретение элементов (приблизительно).

Но есть один минус: чтобы прочесть хорошие инструкции – надо знать английский. Хотя, по мнению многих умельцев, разобраться в чертеже и схеме, даже не владея языком, – несложно. Главное – остановиться на оптимальной схеме для работы мини-оборудования.

Что понадобится для сборки

В перечне компонентов фрезерных станков или для токарных работ нужно иметь:

• шарико-винтовую передачу (ШВП) оси Z. Она нужна, чтобы преобразовать вращение и движение стало возвратно-поступательным, и наоборот;
• вертикальные и поперечные направляющие – с их участием портал со шпинделем агрегата движется по вертикали; а рабочий стол – направо и налево;
• продольные направляющие расположены на станине и обеспечивают движение рабочего стола по длине колонны;
• колонну – в ней есть противовес для того, чтобы компенсировать нагрузку шпиндельного узла;
• основание, на нем располагают оснастку;
• шпиндель – в нем закрепляется рабочий инструмент;
• рабочий стол – в его плоскости выполняют фрезерование и токарные работы;
• системы охлаждения фрезера, резца и шпинделя от перегрева.

Читайте также:  Оцениваем возможности 3d фрезерных станков с ЧПУ

Фрезерное устройство с числовым программным управлением может иметь своей основой б/у станок, на нем вместо рабочей головки со сверлом, ставят фрезер. Затем надо будет сконструировать механизм, который бы обеспечил передвижение в координатных плоскостях. Его собирают, взяв каретки от бывшего в употреблении принтера, и этим уже обеспечится работа в 2-х плоскостях.

К устройству без проблем подключается ПУ. Но оно сможет лишь работать с пластиковыми заготовками, из дерева, тонких металлических листов. Причина – недостаточная жесткость конструкции. Это, по сути, будет модификация станка, работающего с мягкими материалами. Чтобы сделать полноценный программируемый станок, который способен фрезеровать заготовки из любых материалов, достаточно двух мощных шаговых двигателей. Их реально сконструировать, немного доработав, из электромоторов.

Они хороши тем, винтовая передача не нужна, функционал самодельной конструкции не ухудшатся. Если решено пользоваться кареткой с принтера, лучше поискать его крупногабаритную модель. Соединяют вал фрезерного устройства и зубчатые ремни, чтобы избежать проскальзывания на шкивах.

Собираем самодельное оборудование

Сначала фиксируем на направляющих балку с прямоугольным сечением. Для несущей конструкции устройства нужна достаточная жесткость. Лучше обойтись без сварного соединения всех элементов, применяя винты и болты. Швы, образовавшиеся при сварке, плохо переносят вибрацию. И рама способна быстро разрушиться.

В фрезерном станке, или же токарном, собранном собственноручно, необходимо иметь механизм, способствующий тому, что рабочий инструмент перемещается в плоскости, расположенной вертикальной. С этой целью применяют винтовую передачу.

Что касается вертикальной оси, она легко изготовляется из плиты алюминия. Нужно только параметры оси идеально подогнать к габаритам будущего устройства. Если умелец располагает муфельной печью, конструкция алюминиевой оси изготовляется самостоятельно: для ее отливания пользуются отраженными в чертеже габаритами.

Сборку начинают с ШД. Чтобы их смонтировать, оба двигателя закрепляют позади вертикальной оси на корпусе. Первый несет ответственность за то, чтобы фрезерная головка перемещалась в горизонтальном направлении, а другой, – образно говоря, «опекает» вертикальную. И уже затем начинается монтаж оставшихся узлов.

Для обеспечения вращения всех механизмов служат ременные передачи. Перед подключением к станку ПУ, нужна проверка (выполняется в ручном режиме) его работоспособности и устранение по ходу выявленных недостатков.

Использование старых ШД

Конструкциям станков с ЧПУ не обойтись без ШД, обеспечивающих движение инструмента в 3D. Иногда в их изготовлении используют электромоторы из матричного принтера. Большая часть устаревших моделей была оснащена мощными электродвигателями. Со старого принтера извлекают стержни из стали с высокой прочностью, которые будут использованы в конструируемых станках.

Для изготовления фрезерного программируемого станка, работающего с металлом, нужен не один шаговый двигатель, а целых три. Из матричного принтера мы снимем два, поэтому будет разобрано еще одно старое печатное устройство.

Совет: Выполняя сборку, важно проследить за процессом скольжения каретки относительно всех направляющих. Когда не достигнута плавность, а это наблюдается в случае неграмотной сборки, реально в момент запуска сломать станок или же испортить заготовку.

Желательно, чтобы у двигателя было пять проводов управления, это расширит функционал мини-агрегата. Изучаются параметры ШД: какой угол выполнения одношагового поворота, определяется величина таких показателей, как напряжение питания и сопротивление обмоток. Подключая каждый из двигателей, их нужно обеспечить индивидуальными контроллерами.

Несложно и с приводом, его собирают из шпильки и гайки нужных размеров. Чтобы вал движка зафиксировать, и он был присоединен к шпильке, можно взять резиновую обмотку от электрокабеля достаточной толщины. Фиксатор лучше сделать в виде винта, его вставляют во втулку из нейлона. Изготовляя эти несложные элементы конструкции, можно воспользоваться наборов напильников и применить в работе дрель.

Разберемся с электронной «начинкой» устройства

Управлять станком с ЧПУ, сделанным собственноручно, призвано программное обеспечение. Для правильного выбора ПО (часто его пишут самостоятельно), нужно позаботиться о включении драйверов для контроллеров, если хотят иметь функциональное устройство.

Электронный блок, который ним управляет, подключается к порту LPT, а униполярные ШД для 3-х координатного ЧПУ станка – по специальной схеме. Что касается электронных комплектующих, то нужны только качественные, если умельцу важно добиться точности в выполнении технологических операций. После их подключения, выполняется загрузка нужного ПО одновременно с драйверами. И уже за этим последует проверка работы загруженных программ, посредством пробного запуска станка, с последующим выявлением и устранением недоработок.

12 шагов к построению станка

Надо знать, что есть немало самодельных чертежей станка с ЧПУ, предлагаются различные подходы к решению некоторых задач. Чтобы в этой информации не «заблудиться», опытные специалисты разработали руководство, в котором сформулировано 12 главных шагов для создания функционального агрегата.

Воплощая станок в металле, нужно определиться:

1. С ключевыми конструктивными решениями, учитывающими бюджет.
2. Основанием и элементами Х-оси.
3. С правильным проектированием козловой оси Y.
4. Схемой сборки оси Z.
5. Линейной системой движения.
6. Компонентами механического привода.
7. Выбором двигателей.
8. Конструкцией режущего стола.
9. Параметрами шпинделей и системы охлаждения.
10. Электронной начинкой и источниками питания.
11. Параметрами контроллера ПУ.
12. Выбором необходимого ПО.

Заключение

Многие умельцы уже пользуются станками координатно-расточной группы собственного изготовления, обрабатывающими металлы. На них несложно создавать детали со сложными конфигурациями, так как станок перемещается в трех плоскостях.  Важно лишь иметь определенные навыки, инструменты, подробные схемы и набор элементов будущей конструкции, а также желание воплотить свою мечту в жизнь.

vseochpu.ru

Самодельный ЧПУ станок по дереву и металлу: чертежи и изготовление своими руками

Многие мастера часто задумываются над тем, чтобы собрать самодельный ЧПУ станок. Он обладает рядом преимуществ и позволит решить большое количество задач более качественно и быстро.

Домашние станки осуществляют фрезеровку и резку практически всех материалов. В связи с этим соблазн изготовления подобного устройства достаточно велик. Может уже пришло время взять все в свои руки и пополнить свою мастерскую новым оборудованием?

Назначение фрезерных станков

Станки с числовым программным управлением получили широкое распространение не только в промышленном производстве, но и в частных мастерских. Они позволяют осуществлять плоскую и профильную обработку металла, пластмассы и дерева.

Кроме того, без них не обойтись при выполнении гравировальных и сверлильно-присадочных работах.

Практически любая задача, решаемая с использованием подобных устройств, выполняется на высоком уровне.

При необходимости что-то начертить на плате или деревянной плите, достаточно создать макет в компьютерной программе и с помощью CNC Milling перенести это на изделие. Выполнить подобную операцию вручную в большинстве случаев просто невозможно, особенно если речь идет о высокой точности.

Все профессиональное оборудование данного типа характеризуется высоким уровнем автоматизации и простотой работы. Необходимы лишь базовые навыки работы в специализированных компьютерных программах, чтобы решать несложные задачи обработки материалов.

В то же время даже самодельные станки с ЧПУ справляются с поставленными целями. При должной настройке и использовании качественных узлов, можно добиться от аппарата хорошей точности, минимального люфта и приемлемой скорости работы.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

• блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
• контроллер;
• драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

Вот некоторые советы по выбору деталей:

• в качестве направляющих подойдут прутки диаметром до 12 мм;
• лучшим вариантом для суппорта будет текстолит;
• ШД обычно берут от принтеров;
• блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

• установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
• притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
• затяжка болтов;
• установка компонентов на основании устройства;
• закрепление ходовых винтов с муфтами;
• крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.

Контролировать действия станка будет программное обеспечение. Его необходимо выбирать правильно. В первую очередь важно, чтобы программа была рабочей. Во-вторых, она должна максимально реализовывать все возможности оборудования.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине. Особенно важно проконтролировать трехмерные варианты подобных устройств.

Итог

Устройства для обработки дерева с числовым программным управлением имеют в своей конструкции различную электронику. Из-за этого, на первый взгляд, может показаться, что подобное оборудования очень трудно изготовить самостоятельно.

На самом деле сделать станок ЧПУ своими руками – посильная задача для каждого. Достаточно просто поверить в себя и в свои силы, и тогда можно стать обладателем надежного и эффективного фрезеровального станка, который станет гордостью любого мастера.

tutsvarka.ru

Фрезерный станок с ЧПУ для продажи

Комплекты и компоненты для ЧПУ

Приобретите продукты, необходимые для сборки станка с ЧПУ, фрезерного станка с ЧПУ или лазерного станка. С нашими доступными машинами, если вы думаете об этом, вы можете это сделать.

Быстрые ссылки на сборку машин и способы покупки:

Легко удивиться тому, что купить, чтобы создать свой собственный станок с ЧПУ. или фрезерный станок с ЧПУ.Следующий список предоставит вам в основном то, что вам нужно. для определенного условия:

Электроника:

Всем машинам потребуется мощность для перемещения каждой оси. Это делается с помощью двигателей, драйверов, коммутационной платы и источника питания. Вам обычно понадобится Всего 3 мотора и драйвера. Другие компоненты, которые идут в комплекте с двигателями и драйверами являются источником питания для двигателей и коммутационной платой, которая удобно связывает компьютер с драйверами двигателя.

Станки с приводами на основе роликовых цепей:

Приводы роликовой цепи будут перемещать оси машины с помощью звездочек, движущихся вдоль роликовой цепи. . Как правило, для каждого двигателя требуется 4 основных компонента. Эти компоненты состоит из одной ведущей звездочки, одной воротник, позволяющий приводной звездочке отверстие для надежного крепления к валу двигателя, одной промежуточной звездочке и цепи определенной длины.Цепочка будет длиной оси, к которой она будет применяется с дополнительной длиной, чтобы учесть структуру.

Станки с ходовыми винтами:

Если вы заинтересованы в создании движения с помощью ходовых винтов и гайки, вы сначала нужен ходовой винт. Ходовой винт должен быть стабилизирован и иметь возможность поворачиваться. свободно. Это делается с помощью подшипников и хомутов.Для для каждого ходового винта вам понадобятся два подшипника с внутренним диаметром, соответствующим диаметр ходового винта, и вам понадобятся два кольца с внутренними диаметрами которые соответствуют диаметру ходового винта. Соединить (прикрепить) вал двигателя к ходовому винту понадобится муфта. Предлагаемые здесь муфты бывают трех типов. части, одна ступица (конец) соответствует диаметру вала двигателя, другая ступица соответствует диаметру вала двигателя. диаметр ходового винта и вставка (резиновая крестовина), которая подходит между два концентратора, чтобы обеспечить гибкое соединение.

Учебные пособия по ЧПУ и линейному перемещению

Pokeys57CNC Интерфейс ЧПУ Введение Интерфейсная плата PoKeys57CNC – это универсальное соединение между вашим компьютером и вашим станком с ЧПУ или маршрутизатором с ЧПУ. Используйте этот интерфейс для подключения до 8 двигателей, подвесок, ЖК-дисплея, множества входов и выходов, а также возможности добавления датчиков для действительно творческих проектов. Читать далее. Установка LaserCAD для лазерного контроллера Anywells Как установить LaserCAD Trocen Anywells Laser Cutter Controller и программное обеспечение САПР.Устанавливаемое программное обеспечение называется LaserCAD и представляет собой программное обеспечение, которое обеспечивает связь между компьютером и контроллером лазерного резака, но также позволяет рисовать геометрию, добавлять текст и изображения и загружать этот файл в контроллер лазерного резака. Читать далее. Резка алюминия с помощью дешевой концевой фрезы В этом видео мы вырезаем алюминиевое кольцо из цельного блока алюминия 6061. Клиент дал нам спецификации, согласно которым кольцо должно быть 1,5 дюйма в длину, около 4 дюймов для внешнего диаметра и около 1/4 дюйма для толщины стенки.Читать далее. Как создать собственное рабочее место или FabLab Создание Makerspace / Hackerspace / FabLab – прекрасная возможность извлечь выгоду из стремительно развивающегося движения производителей, а также обогатить местное сообщество ресурсами для реализации собственных творческих способностей. Если вы заинтересованы в создании собственного бизнеса, ориентированного на производителей, вот некоторые вещи, которые вам следует принять во внимание. Читать далее. Инструкции по демонстрации и модификации кабельной тележки Мы начали носить с собой эти новые кабельные держатели с желтыми шарнирными штифтами. Конструкция кабельного носителя прочная, но при этом обладает большой гибкостью. С такой прочностью приходит не интуитивно понятный метод модификации держателя кабеля. Как можно удалить звенья или соединить два держателя кабеля? А также сколько проводов, кабелей и трубок умещается в держателях кабеля. Читать далее. Как определить фокусное расстояние, измеренное от кончика сопла. Здесь я описываю один метод определения правильного уровня сопла, чтобы вы могли получить оптимальное фокусное расстояние от кончика сопла, а не от линзы внутри сборки.Попытка определить расстояние от линзы до поверхности, подлежащей лазерной обработке, очень сложно, потому что линза скрыта внутри узла сопла. Эта методика позволит вам определить это расстояние от кончика насадки до рабочей поверхности. Читать далее. От CAD до продукта с помощью лазерного резака blackTooth Вот полный процесс (обзор) того, как создать коробку с использованием метода коробчатого соединения (соединения пальца). В обзоре будет объяснен процесс рисования сторон коробки в CAD, применения операций обработки в CAM и, наконец, резки деталей с помощью лазерного резака и гравера blackTooth.Читать далее. Резка / фрезерование металла на станке с ЧПУ blackToe Марк Готтшалк уже некоторое время режет металл на своем 8-футовом станке с ЧПУ blackToe. Как он это делает? Это баланс глубины за проход, скорости подачи, правильной концевой фрезы и охлаждения; однако можно резать металлы без охлаждения. Читать далее. Демонстрация наплавки спойлборда с помощью фрезы для наплавки Onsrud Видео ниже представляет собой быструю демонстрацию того, как мы выполняем очистку дна на нашем станке с ЧПУ, используя нашу новую фрезерную машину Onsrud Spoilboard Surfacing.Как правило, при первой настройке станка с ЧПУ рекомендуется заново покрыть спойлборд. Это гарантирует, что поверхность спойлборда будет идеально параллельна движению вашей машины по осям X / Y. Вам также следует время от времени восстанавливать поверхность, так как поверхность спойлборда со временем становится более неровной. Это лучшая альтернатива замене платы каждый раз, когда она изнашивается. Более подробные видео об этом процессе позже … Подробнее. Резка на всю глубину и лучшее удаление пыли Использование нашего нового водяного охлаждения 2.Шпиндель мощностью 2 кВт позволил нам снизить износ концевых фрез и удалить почти всю пыль, образующуюся при фрезеровании. Благодаря более высокому крутящему моменту шпинделя мы теперь можем фрезеровать на полную глубину, обеспечивая равномерный износ по всей длине канавок концевой фрезы. Благодаря конструкции нового пылезащитного башмака и тому, что в шпинделе не используется воздуходувка для охлаждения шпинделя, пыль удаляется лучше. Читать далее. Учебное пособие по полутонированию с ЧПУ В моем обычном утреннем чтении я наткнулся на сообщение в Evil Mad Scientist Labs, демонстрирующее полутона ЧПУ с использованием ASCII-арта.Меня подтолкнула одна ссылка в этом посте, показывающая очень креативную альтернативу обычному полутоновому изображению, выполняемому на станке с ЧПУ. По ссылке приведены шаги для достижения этого эффекта с помощью вашего станка с ЧПУ. Читать далее. Электроника и электромонтаж с ЧПУ Это руководство сделает вас экспертом по подключению электроники ЧПУ с использованием параллельной коммутационной платы, стандартных шаговых двигателей и драйверов шаговых двигателей. Читать далее. Маршрутизация изоляции печатных плат Подключение цепей к перфорированной плате или попытка получить хорошее травление с помощью лазерного переноса и вредных и грязных химикатов могут быть проблемой.Некоторое время я хотел начать делать свои собственные печатные платы на станке с ЧПУ. Другая любопытная мысль заключается в том, как изготовление печатных плат будет работать с моей новой конструкцией привода роликовой цепи. Результаты тестов, которые я провел, впечатляют, и я был настолько счастлив, что создал учебное пособие. Я также создал этот учебник, так как существует много ресурсов, которые можно найти и пропустить, поэтому я хотел предложить место, где можно получить большой объем информации, чтобы дать вам возможность начать работу. Читать далее. Плата драйвера 3- и 4-осевого шагового двигателя на базе чипа Allegro Итак, что же представляет собой плата драйвера шагового двигателя с 3 и 4 осями.На самом деле, в этой статье я представляю плату драйвера 3-осевого шагового двигателя, но есть еще одна плата гораздо меньшего размера, которая будет подключаться к этой, которая предоставит дополнительный драйвер, что сделает ее полезной для тех замечательных 3D-проектов, которые используют индексатор. Читать далее. Станок с ЧПУ Горизонтальный зажим заготовки Эта техника принадлежит одному из пользователей этого сайта (Роберт Л.). Он придумал блестящую идею зажима. Я получаю много писем с вопросами: «Как вы зажимаете заготовку?»”Я часто отвечал, предлагая идею с винтом и деревянным ломом, но когда я увидел метод, представленный ниже, я понял, что это тот, который следует серьезно рассмотреть. Историческая справка – это вишенка на торте. Когда он говорит о переходе на различные должности, он ссылается на g-код. Он указывает, предполагая, что вы обнулили правильную позицию начала координат, что вы перемещаетесь в x0 y0 … и т. д. Вы должны ввести g-код: g0 x0 y0 – этот g-код перемещает бит в позицию (0,0) в системе координат x, y.Затем вы захотите переместить биту вниз, чтобы создать отверстие. В зависимости от вашего нулевого положения по оси Z, скажем, вершина заготовки находится в 0, вы должны использовать g-код: g1 z-0.5, а затем сразу g0 z.5, что поднимает бит на 1/2 дюйма над заготовкой. кусок. Перейдите к следующей позиции в 2 “от начала координат x, набрав: g0 x2. Y здесь опускается, так как вы хотите, чтобы y оставалось равным 0. Вы уловили идею … Теперь читайте дальше и наслаждайтесь простой и эффективной техникой. Читать далее. Настенный 3D-принтер blackAnt В 3D-принтере blackAnt используется процесс, называемый моделированием методом наплавления (FDM), и он занимает гораздо большую площадь, чем его предшественник.Эта машина предназначена для установки на стену. Подробнее. Одиночные запуски, 2 запуска, 5 запусков, TPI, Lead, HUH?!? Думаю, самое время поговорить о ходовых винтах. Итак, что это за ходовой винт, который всегда упоминается на этом сайте. У ходовых винтов также есть вся эта терминология и эзотерический язык, которые я демистифицирую. Возможно, вы также начнете понимать математику, лежащую в основе линейного движения, и то, как разные ходовые винты обеспечивают различные характеристики линейного движения.Читать далее. Pipe CNC Step 1: линейный механизм скольжения и концепция 22 ноября 2007 г. Поздравления с благодарением тем, кто живет в Соединенных Штатах. Это мой первый пост в разделе “Исследования и разработки” на этом сайте. Вы, наверное, задаетесь вопросом, почему я добавляю трубный станок с ЧПУ в такой иллюзорный раздел. Я хочу, чтобы посетители этого веб-сайта знали, что эта машина находится в стадии разработки, а все ошибки и концепции еще полностью не известны. В любом случае, это позволяет мне поделиться некоторыми идеями, которые приходят мне в голову.Читать далее. Методика минимизации люфта, Жерар К. Избавление от люфта, кажется, является самой большой проблемой для любителей ЧПУ, особенно при фрезеровании печатных плат, поскольку используются медные дорожки для устройств поверхностного монтажа. Устройства для поверхностного монтажа – это очень маленькие электронные детали, которые содержат выводы, которые расположены очень близко друг к другу, или выводы находятся в нижней части компонента, и деталь обычно лежит на печатной плате (печатной плате). Читать далее. Станок с ЧПУ своими руками в трубе В последнее время я много возился (да, вот почему!).Я не могу убрать механический аспект ЧПУ из своей системы, так что до тех пор наслаждайтесь сумасшедшими выдумками. Читать далее. Спецификация Многие из вас просили меня предоставить список материалов и стоимости станка с ЧПУ. Здесь я приведу список материалов, стоимости и места их приобретения. В список я также включу различные альтернативы для разных типов приложений. Сюда могут входить типы режущих инструментов, типы двигателей для осей и т. Д. Я буду держать этот список в актуальном состоянии и обновлять его в разделе «Товары для продажи» вместо лучшего места.Напишите мне, пожалуйста, с предложениями, и если вы знаете лучшие цены и места, где можно получить эти материалы. Этот список находится в стадии разработки, так как я хотел сделать его доступным немедленно. Большинство цен взяты из памяти, пока я не найду свои квитанции где-нибудь в одной из своих упаковочных коробок, поэтому вы можете увидеть изменение цифр, но это дает вам общее представление. Читать далее. Некоторая информация о концевых фрезах (вращающихся фрезах) для станков с ЧПУ Я получаю массу вопросов о концевых фрезах и о том, какие из них я использую.Я обычно отвечаю такими ответами, как моя концевая фреза, вероятно, будет отличаться от вашей концевой фрезы. Так что же вообще называется концевой фрезой? Если вы новичок в обработке и фрезеровании с ЧПУ, возможно, вы никогда не слышали об этом. Я мог представить, что гуглил что-то вроде “биты с ЧПУ”. Использование терминологии «бит» не так уж и неправильно. Биты обычно называют сверлами, но в маршрутизаторах используются маршрутизаторы. Если вы хотите резать различные металлы и композиты, лучше всего подойдут концевые фрезы. Однако концевые фрезы также работают по дереву, в зависимости от типа выбранной концевой фрезы.Читать далее. Процесс ЧПУ: от CAD к продукту Я собрал видеоурок по всему процессу от рисования детали в САПР (Computer Assisted / Aided Design) до конечного продукта, вырезанного из станка с ЧПУ. В этой серии из трех частей вы узнаете, как создать очень простой объект, в котором используются сверла и профили. Сверла – это просто отверстия, созданные концевой фрезой (фрезой) в материале, а профили – это горизонтальные вырезы, обычно геометрической формы, которые создают различные формы.Читать далее. Формула крутящего момента и линейного движения Периодически я получаю вопросы от пользователей сайта относительно крутящего момента и того, сколько требуется для перемещения определенных масс, и недавний пользователь специально написал мне по электронной почте, и это дало мне радостную мотивацию добавить эту страницу. 🙂 Эти массы представляют собой такие вещи, как портал или узел оси z с установленным маршрутизатором, перемещающимся по оси y, или просто крепление маршрутизатора и маршрутизатор в узле оси z. Вопрос обычно в форме, может моё ??? двигатели oz-in могут использоваться на вашем станке с ЧПУ.Читать далее. Станок с ЧПУ Клевка Итак, что делает дятел? Он клюет, и клюет, чтобы просверлить дыру. Дятлу будет очень трудно проделать дыру в дереве одним ударом в дерево. То же самое и с обработкой различных материалов. Я уже упоминал клевание на предыдущей странице, но я думаю, что важно упомянуть об этом на примере. Читать далее. Шаг 34 – Программный инструментарий, часть 1 – Установка Mach 3 Теперь мы подошли к разделу программного обеспечения в этой серии руководств.Что такое программный инструментарий? Что ж, мой прекрасный пернатый машинист … Программный инструментарий – это «цепочка» программного обеспечения, которая позволяет завершить весь процесс от проектирования до реализации. Когда я говорю «цепочка», я имею в виду несколько программ. Читать далее. Шаг 35: Программный инструментарий: EMC2 под Linux Прежде чем я углублюсь в цепочку программных инструментов для операционной системы Windows, я расскажу об основном программном обеспечении для Linux. Если вы неравнодушны к Linux или думаете, что Linux – это какое-то животное, и не знаете, о чем я говорю, эта альтернативная программная цепочка инструментов может вас заинтересовать.Это руководство было бы неполным, если бы не были рассмотрены элементы управления компьютером с ЧПУ с открытым исходным кодом. Вы можете обнаружить, что использование EMC2 (ЧПУ, работающее под Linux) может быть немного более проблематичным, чем Mach4, поскольку существует ограниченное количество САПР (программного обеспечения для проектирования) для операционной системы Linux. Да … Я сказал, операционная система. Я еще не знаю, Linux – это операционная система примерно столько же лет, сколько и операционная система Windows. Читать далее. Шаг 33: Установка маршрутизатора, часть 4 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Это последний этап первого этапа монтажа роутера. Я говорю «первый этап», потому что я сделаю вакуумную приставку, которая также будет служить дополнительным креплением для маршрутизатора. В этом видео вы увидите, как я монтирую роутер. Вместо того, чтобы прокладывать идеальный круг, и все мы знаем, насколько я хорош в прокладывании кругов и сжимании круга вокруг корпуса маршрутизатора, крепление маршрутизатора состоит из двух частей и действует как тиски. Я не хотел подвергать дерево чрезмерной нагрузке с помощью метода сжатия, но оно работает нормально.Я использовал его на своей последней машине, и у меня не было проблем, и я даже использовал для крепления только МДФ толщиной 1/2 дюйма. Подробнее. Шаг 32: Установка маршрутизатора, часть 3 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Готов поспорить, вы не думали, что крепление фрезы для станка с ЧПУ займет так много времени. Наверное, поэтому я так долго ждал, чтобы его построить. Все части этого станка с ЧПУ очень просты в сборке.Крепление маршрутизатора действительно намного сложнее со всеми изгибами, и необходимость установить довольно тяжелый маршрутизатор не так просто, но пусть это вас не пугает. Читать далее. Шаг 30: Установка маршрутизатора, часть 1 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Первый видеоролик о креплении роутера наконец-то отредактирован и готов к публикации. Опоры подшипников оси Z были сделаны в актуальной форме, чтобы иметь возможность удерживать маршрутизатор с частью запаса между ними, содержащей отверстие для маршрутизатора.Для этого отверстия потребуется возможность затягивания относительно маршрутизатора для устойчивости и выравнивания. Для своей машины делаю одно крепление. Это крепление маршрутизатора будет расположено вокруг верхней части корпуса маршрутизатора. Позже я установлю вакуумное соединение, которое также будет служить дополнительной поддержкой для маршрутизатора. Читать далее. Шаг 29: Подключение радиатора и драйвера Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Да, мы использовали термоусадку, но теперь пришло время для радиатора. Нет, это не джакузи. Радиатор обычно представляет собой кусок металла, который позволяет чему-то, что нагревается, рассеивать тепло. Это рекомендуется для трех микросхем драйверов на плате HobbyCNC. Установка проста. Отверстия помечаются, а затем просверливаются. Важно отметить, что сверло создаст много металлической стружки. Металлическая стружка несовместима с правильным функционированием платы драйвера. Если какая-либо из этих стружек попадет на доску, вы рискуете получить обломок.Перед окончательной установкой радиатора необходимо нанести белый состав между компонентом и металлом, как бутерброд с арахисовым маслом. Читать далее. Шаг 27: Подключение проводов двигателя оси Y Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Теперь мы подошли к проводным соединениям. Чтобы описать более широкую картину, сначала двигатели должны повернуть винт, чтобы обеспечить линейную передачу энергии (движение вперед и назад).Двигателю требуется мощность для вращения вала двигателя, поэтому двигатель подключается к плате драйвера, которая принимает три соединения двигателя, по одному для каждой оси. Плата драйвера подключена к источнику питания для подачи питания на плату драйвера. Компьютер также подключен к плате драйвера для передачи инструкций по пошаговому импульсу и направлению. Читать далее. Шаг 25: Блок питания, часть 1 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Теперь мы переходим к самой интересной части. Мы играем с электричеством. Что ж, вероятно, это не то, с чем вам захочется играть. На самом деле будьте предельно осторожны. Я собираюсь предоставить информацию, которая смертельна, если не обращаться с ней осторожно и уважительно. Для тех, кто не знает, что означает летальный исход, вот определение: Смертельный = Смерть. В данном случае это не быстрая безболезненная смерть, а медленная-шокирующая-тающая. Я уже касался 110 вольт домашнего тока, и это странное, но уродливое чувство. Ваше тело понимает, что на самом деле означает переменный ток (AC).Читать далее. Шаг 23: Драйвер Часть 4 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Драйвер почти готов! Мы установили все крошечные компоненты. Теперь о больших компонентах. Это логичный процесс сборки любого монтажного комплекта. Мелкие компоненты трудно вставить, если уже установлены более крупные компоненты.Поверьте, я пробовал. Особенно, если под микросхемами и розетками нужны перемычки или резисторы. Читать далее. Шаг 21: Крышки драйверов, резисторные сети и МОП-транзисторы Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Резисторы есть, да? А, я знаю, вы хотите увидеть полную сборку, прежде чем копаться. Хорошо, перейдем к этой части сборки.Пожалуйста, не спрашивайте меня, что такое Mosfet, но слово звучит круто! Я могу сказать вам, что они обозначают полевой транзистор с металлическим оксидом и полупроводником. Я лично прочитал около пятидесяти описаний этого электронного животного и до сих пор не могу понять. Для выпускника Беркли это мало что значит! Что ж, я открыт для некоторых простых английских интерпретаций без слова «утечка» в них. Ты все еще со мной? Читать далее. Шаг 18: Крепление двигателя оси Z Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Установив мотор оси Y на место, мы можем начать с оси Z. Я знаю, вы, вероятно, думаете, что это за двигатели и каковы их характеристики (крутящий момент, что это значит, проводка, мощность и т. Д.)? Эта информация будет доступна во время части, посвященной электронике, в этой серии видео, которая появится после монтажа двигателя оси x. И да, я собираюсь утомить вас еще одним моторным креплением. Без этого процесс не был бы полным. Читать далее. Шаг 17: Крепление двигателя оси Y Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Вместо того, чтобы использовать цельную резьбу для ходового винта и стандартной гайки, рассмотрите возможность использования ходового винта с 5 заходами и гайки с защитой от люфта. Это предотвратит выдергивание волос за счет более гладкого и быстрого бега. Мы на грани провода! Что касается конструкции машины, у нас осталось только три крепления двигателя. Недавно мы завершили сборку двух последних винтов (x и y). Теперь машина жесткая, как плита МДФ, и больше не двигается. Без шурупов было веселее, не так ли. Теперь нам нужно добавить к этим винтам метод вращения.Мы не можем просто поворачивать винты пальцами, но мы можем прикрепить рулевые колеса, если вам нужна ручная фрезерная машина. Однако мы больше не сможем называть это ЧПУ. Читать далее. Шаг 15: Ходовой винт оси Y Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Вместо того, чтобы использовать цельную резьбу для ходового винта и стандартной гайки, рассмотрите возможность использования ходового винта с 5 заходами и гайки с защитой от люфта.Это предотвратит выдергивание волос за счет более гладкого и быстрого бега. Вы завершили гайку на последнем шаге. Что такое передача мощности без винта? В этом видео я продемонстрирую отверстия, необходимые для подшипника и гаек на каждом конце и завинчивания винта. Процесс аналогичен сборке ходового винта оси Z; но винт прикреплен с каждого конца. На мой взгляд, не так важно закрепить оба конца винта, но вы должны убедиться, что свободный конец винта не будет болтаться, поэтому какой-то механизм, удерживающий его на месте, поможет.Читать далее. Шаг 13: Портальная опора оси Y Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. После этого видео портал будет полностью поддерживаться нижней опорой, а ось Y будет верхней опорой. Разве не приятно, что все эти части неразрывно связаны. Рельсовая опора оси Y будет выполнять две функции. Его основная функция – служить направляющей для сборки оси Z.Второстепенная, но действительно важная функция – помочь поддерживать портал, затянув его вокруг опоры рельса оси X режущей поверхности. Читать далее. Шаг 12: Портальные подшипники скольжения линейного перемещения Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Эй, куда делся тот день ?? Чувак, время уходит, и я просто не успеваю за ним. Что ж, сегодня вы увидите подшипники скольжения для портала.Это очень длинные линейные подшипники скольжения. Они длинные по уважительной причине. Во-первых, портал большой. Во-вторых, портал тяжелый. В-третьих, портал изготовлен из МДФ. В-четвертых, портал сделан вручную! О, я сказал, что портал тяжелый ?? Читать далее. Шаг 11: Нижняя опора портала Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Посмотрев это видео, вы увидите, что фрезерный станок с ЧПУ собирается и начинает обретать смысл.Нижняя опора портала, если обрезать ее до нужной длины, будет обеспечивать достаточную удерживающую силу, чтобы удерживать опору для поверхностного рельса (опора рельса по оси X / поверхность резки). Чтобы построить нижнюю опору портала, все, что нам нужно сделать, это сделать больше соединений под прямым углом. Теперь вы начинаете понимать, почему я сделал эту технику вторым шагом … Это важно. Читать далее. Шаг 10: стороны портала Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Мы идем прямо. В этом видео мы будем делать боковые стороны портала. Портал – это часть фрезерного станка с ЧПУ, которая перемещается по оси x. Вот что делает эту машину портальной. Портал позволяет фрезеру практически плавать над режущей поверхностью. Боковые стороны портала состоят из двух досок. Линейные подшипники скольжения размером примерно 18 дюймов x 8 дюймов 8 дюймов также будут построены в более позднем видео для использования с этими сторонами портала. Подшипники линейного скольжения длиннее, чем другие подшипники линейного скольжения на оси y и оси z, чтобы можно было выдержать вес портала.Портал должен нести ось Z, маршрутизатор и ось Y со всеми опорными элементами. Кроме того, сила двигателей по сравнению с силой, которую долото и режущая кромка прикладывают к машине, должна обрабатываться всем порталом. Читать далее. Шаг 9: Ходовой винт оси Z и алюминиевые уголки оси X Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Вместо того, чтобы использовать цельную резьбу для ходового винта и стандартной гайки, рассмотрите возможность использования ходового винта с 5 заходами и гайки с защитой от люфта.Это предотвратит выдергивание волос за счет более гладкого и быстрого бега. Свинцовые винты … хммм … ладно, давайте поговорим о концепциях. Ходовой винт является основным элементом линейной передачи мощности. Да, немного похожа на трансмиссию в машине, но намного проще. Винт дает отношение силы к линейному движению, но, наоборот, влияет на скорость и разрешение линейного движения. Чтобы объяснить проще, возьмем обычный винт и гайку. Держите гайку в одной руке, но не поворачивайте ее.Удерживая винт другой рукой, вверните его гайкой. Ваша рука прилагает усилие к винту круговыми движениями, следовательно, двигатель вращает вал, и если винт вращается в неподвижной точке в пространстве, он потянет гайку к руке, вращающей винт. Если вращение винта меняется на противоположное, гайка отодвигается от руки, поворачивающей винт. Читать далее. Шаг 8: Ось X спереди и сзади Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Мы собираемся обмануть и перескочить на ось x на минуту, ну … на самом деле 8 минут, так как это примерно то, как долго длится видео. У фрезерного станка с ЧПУ есть стол, верно? Плоский кусок, на который вы кладете материал, чтобы разрезать, верно? Ну, по этой штуке движется эта штука, называемая порталом. Как движется этот портал? Он должен обнимать эту поверхность, а под ней нужен кусок. Другими словами, портал не может двигаться, пока эта поверхность не будет поднята над землей, чтобы разместить опору портала и двигатель под ней.Читать далее. Шаг 7: Гайка трансмиссии оси Z Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. Вместо того, чтобы использовать цельную резьбу для ходового винта и стандартной гайки, рассмотрите возможность использования ходового винта с 5 заходами и гайки с защитой от люфта. Это предотвратит выдергивание волос за счет более гладкого и быстрого бега. Мы установим метод, обеспечивающий передачу по оси z.Трансмиссия состоит из ходового винта и гайки. Очень просто: двигатель поворачивает винт, а гайка крепится к узлу оси Z, перемещая узел по мере вращения двигателя. То есть, когда двигатель вращается по часовой стрелке, гайка перемещается вверх, а если двигатель вращается против часовой стрелки, гайка перемещается вниз. Читать далее. Шаг 6: ось Y собрана Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Ось Y теперь будет собрана. Помните шаг 2? Что ж … это видео закончилось! Все дело в установлении связей. Я не могу вам сказать, насколько проста эта структура ЧПУ. Осложнения придут позже, не волнуйтесь. Настоящая проблема для этой конструкции – добиться ровного разреза и правильного совмещения отверстий. Помните, мы можем вырезать незакрепленные отверстия для повторного выравнивания, так что все в порядке! Читать далее. Шаг 5 – Подшипник оси Y и опора рельса Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Наконец-то мы подошли к оси ординат. В этом видео вы увидите, как я построил линейную опору подшипника оси Y и опору рельса. Во-первых, рельсовая опора аналогична рельсовой опоре оси Z, но шире. Эта ширина несет большую часть нагрузки, а ширина определяет длину перемещения по оси Z. Если вам нужен больший ход по оси Z, выберите более широкую ширину опоры рельса по оси Y. В данном случае ширина, о которой я говорю, – это короткая сторона детали. То есть … если бы вы сделали перемещение по оси Z длиннее, чем длина рельса оси Y, тогда ширина была бы больше, чем длина.Я вас еще не смутил? Думаю, я запутался. Что ж … давайте продолжим сборку. Читать далее. Шаг 4 – Ось Z ЧПУ, часть 2 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков. В той мере, в какой я собираюсь, я должен закончить со всей структурой фрезерного станка с ЧПУ (не включая ходовые винты, двигатели или электронику). Поскольку все части так неразрывно связаны друг с другом, я скакал.Четвертое видео, которое я опубликую сегодня вечером, будет содержать завершение оси z и часть оси y. К концу выходных, может быть, в понедельник, будут выложены все видео, относящиеся к структуре. Все оси будут скользить, и вы начнете лучше понимать конечный продукт. Читать далее. Шаг 3 – Ось Z ЧПУ, часть 1 Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Пора покупать наши основные конструкционные материалы для станков с ЧПУ. Основание для этой машины будет размером со стандартный лист МДФ 24 x 48 x 3/4 дюйма. В целом, вы, скорее всего, будете использовать в общей сложности три листа для этой сборки (я бы купил один сейчас) . Это должно быть в вашем местном хозяйственном магазине. Пока вы там, вы можете попросить кого-нибудь в хозяйственном магазине тоже его разрезать. Надеюсь, найдется помощник, который сможет довольно точно разрезать листы. Подробнее. Шаг 2 – Дешевое соединение Здесь можно найти гайки с крестообразными дюбелями, которые используются в этом руководстве.Это отличный способ создать стыки в дереве. Если вы ищете отличные комплекты для станков с ЧПУ, посмотрите здесь. Сделать уголки, соединить две части МДФ может быть непросто. Я собираюсь рассмотреть технику и жизненно важный элемент станка с ЧПУ в этом руководстве. Этот шаг не так хорош, как создание реального рабочего компонента одной из осей ЧПУ; однако этот тип соединения используется почти во всех частях машины. Идея очень проста: с двумя большими отверстиями для крепления гаек и двумя поперечными отверстиями для винтов (достаточно длинными, чтобы достать до гаек) можно добиться плотного и прочного соединения.Это соединение не только прочное, но и помогает создать напряжение, необходимое для затягивания узла оси вокруг стержней / уголков для плотного скольжения без люфта. Другие типы соединений, которые я пробовал, являются слабыми и склонными к расщеплению. У меня не было расщеплений или сбоев с этим методом. Читать далее. Шаг 1 – Подшипники скольжения линейного перемещения Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Если вам нужны отличные линейные подшипники скольжения, см. Здесь. Благодаря большому количеству моих исследований самодельных станков с ЧПУ я обнаружил, что механизм, обеспечивающий линейное скольжение, представляет собой простое использование уголка (металлический кусок L-образной формы), болтов или винтов (5/16 дюйма на 3/4 дюйма дюйма). длина), гайки (5/16 дюйма) и стандартные подшипники коньков (я использую ABEC7 / 608Z). На самом деле конструкция очень эффективна и лишена беспорядка. Когда я говорю без беспорядка, я имею в виду, что выхлоп опилок, который производит ЧПУ не забивают эти подшипники.Я полагаю, что втулочные подшипники или втулочные подшипники будут иметь тенденцию к попаданию материала внутрь корпуса подшипника, создавая эффект связывания. Если вам интересно, что такое втулка подшипника, представьте цилиндрическую трубку с маленькими шариками, расположенными на внутренней поверхности трубки. Метод подшипниковой опоры похож на создание нового типа гибридных роликовых коньков и тех коньков, которые вы использовали в 80-х годах с четырьмя колесами (возвращаясь в стиль, почему?!?). Читать далее. Для начала: основы и то, что вы должны знать Это руководство устарело, если вы рассматриваете ЧПУ для личного использования, мы настоятельно рекомендуем приобрести очень стабильный комплект из нашего широкого спектра доступных станков.Станок с ЧПУ, вероятно, самый полезный инструмент, которым может владеть любитель, но цена станка с ЧПУ на рынке намного выше, чем готов потратить средний любитель. Каждый день я буду добавлять видеоуроки, которые помогут вам разобраться в сборке с использованием очень простых инструментов, с небольшими знаниями в области машинного оборудования, механики или электроники; но я должен вас предупредить, эти машины по своей сути опасны, поэтому используйте надлежащую защиту и руководствуйтесь здравым смыслом. По крайней мере, прочтите инструкции и меры предосторожности для каждого используемого инструмента.Я не несу ответственности за отношения, которые испортились из-за навязчивой идеи, в которую вы собираетесь погрузиться. Читать далее. Условия использования и Политика обслуживания клиентов После тщательного анализа существующих клиентов, процессов и управления временем, а также понимания преимуществ нового подхода к обслуживанию клиентов, мы с гордостью представляем новую политику обслуживания клиентов. Новая политика обеспечит лучшее обслуживание клиентов, а также гарантирует лучшее обслуживание наших клиентов.Читать далее. Набор чертежей для фрезерного станка с ЧПУ и лазерной резки

Создайте собственный профессиональный большой фрезерный станок с ЧПУ или лазерный станок. Полный набор 24 “x 36” 40–50-страничных наборов планов фрезерного станка с ЧПУ с инструкциями по сборке.

Мы решили вернуть успешный вариант планов фрезерного станка с ЧПУ, но вместо этого предложить планы для новейших и самых передовых моделей ЧПУ. В планы могут входить даже портал станка для лазерной резки и гравировки, а также насадки для 4-й оси.

Планы фрезерного станка с ЧПУ поставляются в комплекте документов размером 24 x 36 дюймов от 40 до 50 страниц.Планы включают основную ведомость материалов для фрезерного станка с ЧПУ для всего станка с ЧПУ и ведомость материалов для каждой подсборки, такой как портал, каретка Y и ось Z, лазерный портал, 4-я ось, стол и т. Д.

подсборки с головной компоновкой деталей и листами. Все детали выложены в масштабе один к одному (1: 1), поэтому вы можете положить листы прямо поверх материала и вырезать его. Все отверстия имеют центральную метку, поэтому вы можете использовать пробойник, чтобы сделать выемку и повысить точность сверления.Такие элементы, как цековки и карманы, показаны либо в разрезе, либо в виде скрытых линий с размерами, показывающими глубину, на которой нужно вырезать или просверлить элемент. Если вы хотите вырезать детали традиционным способом, размер деталей будет полностью определен.

В планы также включены очень подробные инструкции по правильной сборке машины и узлов. Инструкции помогут вам прикрепить детали подузла фрезерного станка с ЧПУ, а затем прикрепить подузел к основному узлу фрезерного станка с ЧПУ.Подузлы будут содержать раздел, состоящий из спецификации материалов для конкретной инструкции (или шага) и таких спецификаций, как длина провода или тип и размер винта. Чтобы инструкция по сборке была очень понятной и простой для понимания, закрепляемый или устанавливаемый элемент выделяется более тяжелым грузом лески. Некоторые из этапов инструкций по сборке планов фрезерного станка с ЧПУ могут содержать примечания или более подробные детали, как правило, с упором на надлежащую механическую функциональность фрезерного станка с ЧПУ и лазерного портала или на соответствие и функционирование всей сборки с ЧПУ.

На планах также очень подробно показаны кабели и проложенные провода, с цветовой кодировкой, чтобы различать каждый провод или кабель и к какой клемме они подключены, включая названия каждой клеммы и длину провода, необходимую для прокладки провода или кабель по всему станку с ЧПУ.

Эти планы предназначены для всех, кто хочет построить свой собственный станок с ЧПУ. Никаких особых способностей не требуется, и, как всегда, мы здесь, чтобы помочь вам в этом процессе. Любой, кто создает фрезерный станок с ЧПУ с такой сложностью, будет иметь более глубокие познания в этой технологии, и это особенно хорошо подходит для отдельных лиц, групп или школ, чтобы овладеть механическими, мехатронными, электронными, электрическими и структурными системами.

Как сделать трехосный станок с ЧПУ (дешево и легко): 12 шагов (с изображениями)

Прилагаемый PDF-файл (CNC-Part-Summary.pdf) содержит подробную информацию о стоимости и источниках для каждой требуемой детали. Здесь приведено только краткое описание

листов — 20 долларов
– кусок МДФ толщиной 48 дюймов на 48 дюймов (можно использовать любой лист толщиной 1/2 дюйма. У меня есть планы выпустить свою следующую версию из сверхвысокомолекулярного полиэтилена, но на этот раз стоимость была непомерно высокой)
– кусок МДФ толщиной 3/4 дюйма размером 5 дюймов на 5 дюймов (он используется для изготовления распорок, чтобы можно было использовать любой кусок материала 3/4 дюйма, найденный в магазине)

Motors and Controllers —- 255 $
– Можно написать все инструкции по выбору контроллера и двигателей.Короче говоря, требуется контроллер, способный иметь три оси управления (с импульсными шагами и входами направления) и двигатели с удерживающим моментом около 100 унций / дюйм. Я взял свой с http://hobbycnc.com, они хорошо зарекомендовали себя, и комплект было довольно легко припаять. (прямая ссылка)

Оборудование — 275 $
-Эти детали можно приобрести в трех местах. Обычные элементы можно приобрести в Home Depot, специальные приводы легко найти у любого промышленного поставщика, я использовал McMaster Carr (http: // www.mcmaster.com) (я выбрал их, потому что у них хороший интернет-магазин), и, наконец, из-за большого количества требуемых подшипников я нашел лучшую цену у онлайн-продавца (http://vxb.com), который продает 100 за 40 долларов. (немного осталось для других проектов) (прямая ссылка)

Программное обеспечение — (бесплатно)
-Требуется программа для рисования ваших дизайнов (я использую CorelDraw) и программу, способную интерпретировать эти файлы в импульсы для отправки на ваш контроллер. В настоящее время я использую пробную версию Mach4 (http: // www.machsupport.com), но есть планы по преобразованию в LinuxCNC (контроллер машины с открытым исходным кодом, использующий Linux) (http://www.linuxcnc.org)

Головка маршрутизатора — (дополнительно)
-Я прикрепил резак типа dremel инструмент для моей машины, однако, если вас больше интересует аддитивная конструкция (например, fab @ home или RepRap), вы можете изучить их инструменты для осаждения.

Подробности

– метрические компоненты и особенно поперечные гайки не очень популярны, и мне пришлось посетить несколько складов Home Depot в моем районе, прежде чем я насытился.
-Я не смог найти способ ссылки на детали непосредственно на сайте MCMaster Carr. Чтобы найти их, зайдите на сайт www.mcmaster.com и найдите деталь #

Создайте свой собственный станок с ЧПУ | Руководство пользователя

Станки с ЧПУ существуют уже несколько десятилетий, их история восходит к 1950-м годам. За это время они изменили способ производства вещей. Они также помогли демократизировать процесс, предоставив начинающим инженерам и производителям по всему миру возможность создавать свои собственные продукты.С такой универсальностью вы – да, вас! – может быть интересно, как построить свой собственный станок с ЧПУ.

Если это похоже на вас, не бойтесь – команда Scan2CAD всегда готова помочь. Мы здесь, чтобы дать полезные советы по созданию станка с ЧПУ. Мы включим несколько отличных вариантов комплектов ЧПУ, а также подробные сведения и ресурсы, посвященные тому, как создать собственный станок с ЧПУ с нуля. Давайте начнем!

Итак, вы собираетесь построить свой собственный станок с ЧПУ. Но с чего начать?

Прежде чем сравнивать комплекты или выбирать компоненты, важно начать отвечать на некоторые фундаментальные вопросы.

①	Что вы собираетесь делать на своем станке с ЧПУ? Конечно, станки с ЧПУ универсальны и позволяют создавать широкий спектр различных продуктов. Однако разные типы станков с ЧПУ лучше подходят для разных проектов. Начните с рассмотрения типов проектов, которыми вы, вероятно, будете заниматься, и используйте это как основу для выбранного вами типа станка с ЧПУ. Это решение также проинформирует вас о компонентах, необходимых для производства вашей машины.
②	Сколько времени у вас есть на сборку машины? Ответ на этот вопрос частично зависит от того, интересуетесь ли вы ЧПУ как хобби или как потенциальный бизнес. В конце концов, стоит потратить на машину больше времени, если в конечном итоге можно ожидать финансового вознаграждения. Однако это не единственный фактор, который следует учитывать. CNC Cookbook рекомендует, если это ваша первая сборка, начать с более простого станка.Таким образом, у вас будет больше шансов сделать это, вместо того, чтобы откусить больше, чем вы можете прожевать, и сдаться.
③	Сколько вы хотите потратить на свой станок с ЧПУ? Как и в случае с вышеупомянутым вопросом, ваш ответ здесь частично будет зависеть от того, собираетесь ли вы использовать машину для профессионального или личного использования. Однако в обоих сценариях всегда стоит попытаться получить максимальную отдачу от своих денег.Таким образом, вы должны оценить, какие части и компоненты необходимы для машины, которую вы хотите построить. Если они вам не нужны, не покупайте! Установите для себя бюджет, который вы можете себе позволить, и придерживайтесь его.
④	Какие наборов навыков у вас есть? Легче построить собственный станок с ЧПУ, если у вас уже есть необходимые навыки. Таким образом, стремитесь завершить проект, который соответствует вашему опыту. Если у вас уже есть опыт работы с деревом или металлом, возможно, вы захотите попробовать более сложный проект.Тем временем новичок может захотеть начать с чего-нибудь попроще.

---

Комплект ЧПУ – это невероятно удобный способ построить собственный станок с ЧПУ. Это потому, что в комплект обычно входит все необходимое, чтобы собрать машину и приступить к ее изготовлению.

Большинство производителей комплектов также предлагают ряд вариантов настройки. Это позволяет вам выбрать правильные компоненты в соответствии с вашими потребностями.Вы можете выбрать самый базовый пакет, если у вас ограниченный бюджет, или разориться, если у вас есть более конкретные требования.

К счастью, здесь, в Scan2CAD, мы уже составили список отличных комплектов ЧПУ для начинающих. В списке представлены:

• ЧПУ MillRight – хотя и в базовой комплектации, это один из самых дешевых комплектов ЧПУ на рынке. Отличный вариант, если вы впервые хотите создать собственный станок с ЧПУ.
• Shapeoko – эта машина поставляется в частично собранном виде, что делает ее одним из самых простых проектов для выполнения.Если вы чувствуете себя более амбициозным, Shapeoko также можно взломать, что дает вам реальную свободу модифицировать машину.
• Maslow – доступное ЧПУ – больше. Maslow предлагает пользователям огромное рабочее пространство 4х8 дюймов, позволяющее легко создавать большие проекты.
• Next 3D – не хотите пачкать руки? Next 3D предлагает пользователям возможность построить станок с ЧПУ без пайки, сверления или склеивания. Просто скрутите вместе и приступайте к делу в кратчайшие сроки.

Ищете более подробную информацию? Ознакомьтесь с нашим полным списком лучших комплектов ЧПУ для начинающих.

Использование комплекта ЧПУ – один из самых простых способов начать работу, но он подходит не всем. Если вы предпочитаете свободу создания станка с ЧПУ по-своему, то создание с нуля может стать отличным вариантом.

Что вам понадобится

Как вы уже догадались, когда дело доходит до создания станка с ЧПУ, существует множество возможностей. Однако ваш станок с ЧПУ, скорее всего, будет включать большинство, если не все, из следующих частей:

• Электрические детали , в том числе:
  • Процессор / плата управления (некоторые машины могут использовать ПК)
  • Щиток шагового
  • Драйверы шагового двигателя
  • Двигатели
  • Блок питания
• Механические части , в том числе:
  • Инструменты, такие как режущие инструменты
  • Рамка
  • Подшипники
  • Направляющие и опоры
  • Прокладки, шайбы, гайки, винты и болты

Конечно, выяснение того, какой тип станка с ЧПУ построить, поможет уточнить, какие детали вам понадобятся.Если вы не можете принять решение, посмотрите наше сравнение станков с ЧПУ, чтобы узнать, какой из них подходит вам.

Ступеньки

Точная сборка вашего станка с ЧПУ будет зависеть от типа станка, который вы выберете для сборки, выбранных вами индивидуальных опций, того, что вы планируете делать на станке, и многих других факторов. Тем не менее, основные этапы создания собственного станка с ЧПУ обычно следующие:

1. Создайте свою машину

Создание дизайна для вашего станка с ЧПУ поможет вам получить четкое представление о готовом проекте.Вы можете начать с эскиза, прежде чем преобразовывать бумажный чертеж в САПР с помощью таких программ, как Scan2CAD. Оттуда вы можете выдавить свой 2D-чертеж в 3D-модель САПР в таких программах, как SolidWorks (или одна из наших лучших доступных альтернатив SolidWorks).

2. Получить запчасти

После того, как вы спроектировали свою машину, вы можете переходить к покупке запчастей для нее. Используйте приведенный выше список в качестве руководства, но не стесняйтесь настраивать машину в соответствии со своими требованиями!

3.Построить раму

Рама – это то, что скрепляет все остальные части машины. Таким образом, это первая конструкция, которую вы создадите при создании собственного станка с ЧПУ. Такие металлы, как алюминий, являются хорошим выбором для вашей рамы, поскольку они обеспечивают стабильность и жесткость. Это, в свою очередь, поможет продлить срок службы другого оборудования.

4. Добавьте портал

Не все станки с ЧПУ будут оснащены порталом, но как один из самых популярных вариантов дизайна, мы представили его здесь.Портал позволяет вашему обрабатывающему инструменту перемещаться по оси Y; он будет удерживать ваш инструмент над рабочим пространством. Убедитесь, что силы, действующие на портал, сбалансированы, чтобы снизить вероятность деформации или сотрясения машины.

5. Введите ось Z…

Сам инструмент будет перемещаться вверх и вниз по оси Z. Однако вам понадобится место для размещения вашего инструмента. Вы установите этот корпус на портал, чтобы увеличить диапазон глубины для вашего инструмента.

6.… затем ось X

Добавление подшипников и направляющих рельсов поможет сохранить жесткость вашего станка с ЧПУ и позволит вашему инструменту двигаться вперед и назад по оси X.

7. Езжай!

Теперь, когда вы добавили детали, которые позволят вашему ЧПУ двигаться вперед и назад, пришло время добавить те, которые на самом деле заставят двигаться по этой оси. Это система привода, обычно состоящая из двигателей, шкивов, шпинделей, винтов, болтов и гаек, а также других частей.

8. Представьте электронные детали

Теперь вы готовы добавить множество электронных компонентов, которые составят сердце вашего станка с ЧПУ.Ключом к этому является двигатель , который, в конечном итоге, будет приводить в действие обрабатывающий инструмент. В этом случае у вас будет выбор из шаговых двигателей и сервоприводов . Однако это далеко не единственный важный инструмент: вам также потребуется включить блок питания, коммутационную плату, драйверы и, конечно же, процессор или компьютер.

9. Ставим столешницу на

Нельзя обрабатывать детали, не имея места для их размещения! Ваш стол для резки может быть изготовлен из фанеры, МДФ или металла. Однако имейте в виду, что не все эти материалы подходят для того типа станка с ЧПУ, который вы создаете!

10.От вращательного к линейному перемещению

Двигатель, который вы установили, заставит машину вращаться. Однако вашему станку с ЧПУ обычно требуется линейное движение. Шпиндель преобразует вращательное движение двигателя в линейное, а это означает, что ваш обрабатывающий инструмент может двигаться вверх и вниз.

11. Выберите свой контроллер

Контроллер ЧПУ жизненно важен для работы станка с ЧПУ. Это часть, которая интерпретирует сигналы, подаваемые вашим процессором или компьютером, и преобразует их в сигналы для электронных частей вашего станка с ЧПУ.По сути, он действует как «мозг» всей системы.

12. Выберите программное обеспечение

Ваша машина почти готова к работе! Однако сначала вам нужно выбрать программное обеспечение, которое управляет вашим станком с ЧПУ. Большинство из них будут использовать такие языки, как G-код, для управления движением вашего станка по его трем осям, что позволит вам выполнять операцию обработки.

13. Добавьте свой обрабатывающий инструмент

Доступен широкий выбор обрабатывающих инструментов.Инструменты для резки металла – одна из самых простых разновидностей, но более сложные станки могут использовать инструменты лазерной или плазменной резки.

14. Начни делать вещи!

Теперь ваша машина готова, и вы готовы приступить к работе над собственными проектами!

Если вы прочитали всю эту статью, то, скорее всего, вы уже поняли преимущества создания станка с ЧПУ. Однако, если вы все еще не уверены, мы быстро рассмотрим некоторые из лучших причин для создания собственного станка с ЧПУ:

• Возможность настройки .Когда вы покупаете станок с ЧПУ, он может не иметь необходимых вам функций или заставлять вас доплачивать за функции, которых у вас нет. Если вы создаете свой собственный станок с ЧПУ, у вас есть возможность выбрать, что (не) включать.
• Сэкономьте . Покупка готового станка с ЧПУ часто может обойтись вам в тысячи долларов. Построение собственного станка с ЧПУ вместо этого может дать вам те же результаты при гораздо меньших затратах.
• Создавайте классные вещи . Итак, это применимо к любому станку с ЧПУ, независимо от того, покупаете ли вы или строите.Но это остается правдой – создание станка с ЧПУ дает вам возможность производить свои собственные удивительные продукты. Если вы хотите открыть собственный бизнес, заменить труднодоступные детали или просто создать индивидуальные продукты, которых нет больше нигде, вы можете сделать это с помощью станка с ЧПУ. И где лучше начать как производитель, чем строить собственную машину?

Все еще нужно немного вдохновения, прежде чем сделать решительный шаг? Здесь: еженедельные пакеты бесплатных файлов DXF от Scan2CAD, а также наш путеводитель по еще большему количеству сайтов с бесплатными дизайнами DXF.

Руководство по DIY-маршрутизатору с ЧПУ

Как применение фрезерных станков с ЧПУ на крупных механических заводах, деревообрабатывающий станок с ЧПУ DIY постепенно завоевал популярность в небольших и домашних мастерских. Если вы решили построить самодельный фрезерный станок с ЧПУ или, может быть, только обдумываете его, с чего начать? Что нужно учитывать перед станком с ЧПУ по дереву своими руками? Какие типы комплектов DIY для фрезерных станков с ЧПУ следует покупать? Если вы ищете ответы на эти вопросы, это руководство для вас.Это руководство может помочь вам понять, что нужно делать при самостоятельном изготовлении станка с ЧПУ по дереву.

Почему DIY фрезерный станок с ЧПУ Есть много причин, по которым люди хотят сделать DIY фрезерный станок с ЧПУ. Как мы знаем, существует множество типов станков с ЧПУ для разных целей, и некоторые из них с множеством функций могут быть очень дорогими. Поэтому иногда люди хотят сделать самодельный станок с ЧПУ по дереву только потому, что не могут позволить себе купить его с полки. Кроме того, если вы владелец небольшой мастерской или любитель ремесел, который любит делать вещи своими руками, вам могут не понадобиться слишком сложные функции фрезерного станка с ЧПУ, поэтому вы можете выбрать фрезерный станок с ЧПУ своими руками.Также существует большая гибкость при разработке и изготовлении самодельного фрезерного станка с ЧПУ. Вы сможете настроить свой фрезерный станок с ЧПУ в соответствии со своими особыми и уникальными требованиями.

Что может делать DIY-фрезерный станок с ЧПУ? Как следует из названия, DIY-фрезерный станок с ЧПУ означает создание фрезерного станка с ЧПУ самостоятельно в соответствии с вашими конкретными потребностями. Многие владельцы небольших фабрик или мастерских, а также любители предпочитают самодельные станки с ЧПУ по дереву для обработки своих специальных изделий или поделок, таких как рельефные скульптуры, формы, рекламные вывески, игрушки и т. Д., и многие предпочитают строить самодельный станок с ЧПУ по дереву для резки деревянных или металлических пластин для изготовления деревянных изделий и мебели, таких как шкафы, гардеробы, музыкальные инструменты и т. д. Покупка готового фрезерного станка с ЧПУ может сэкономить много проблем, но в то же время время, может привести к отходам. Поскольку владельцы мастерских или любители могут использовать только одну или две функции станка с ЧПУ или могут потребовать простой настройки, дополнительные функции станка с ЧПУ могут привести к потере денег и ресурсов. Кроме того, DIY-фрезерный станок с ЧПУ может потребовать относительно сильных практических навыков и определенных знаний о станке с ЧПУ.

Что следует учитывать перед самостоятельным фрезерным станком с ЧПУ Но перед тем, как начать сборку самодельного фрезерного станка с ЧПУ, вам необходимо принять во внимание несколько вопросов, в том числе:
Цель : Какой тип станка с ЧПУ для дерева своими руками вы хотите построить ? Что вы хотите сделать с помощью этого станка с ЧПУ для дерева своими руками? Эти два вопроса сильно повлияют на ваш выбор спецификаций и материала для вашего станка с ЧПУ.
Бюджет : Сколько вы можете позволить себе потратить на этот DIY-фрезерный станок с ЧПУ? Некоторые из них дороже других, а для некоторых может потребоваться больше программного обеспечения или инструментов, чем для других, что влечет дополнительные расходы.Например, небольшой гравировальный станок с ЧПУ по дереву может стоить всего 200 долларов, а большой станок с ЧПУ для резки дерева и алюминия может стоить 600 долларов или даже больше. Следовательно, вам необходимо определить бюджет, который вы готовы и готовы заплатить за самодельный фрезерный станок с ЧПУ.
Возможности : Еще одна важная проблема, которую вы должны учитывать, – это ваши возможности для самостоятельного изготовления станков с ЧПУ по дереву. Вам нужно будет реалистично оценить свои технические навыки. Некоторые станки с ЧПУ построить проще, чем другие, а некоторые могут допускать более низкие допуски.Кроме того, на ваш выбор также повлияют сильные навыки работы с деревом и сильные навыки работы с металлом.
Время : Если у вас будет достаточно времени, вы сможете построить практически все, что угодно. Но сколько времени вы действительно можете посвятить фрезерному станку с ЧПУ своими руками? Для создания собственного фрезерного станка с ЧПУ предстоит проделать огромную работу, поэтому процесс сборки может занять больше времени, чем вы думаете. Поэтому, если у вас мало времени, вы можете построить только простой станок с ЧПУ по дереву, а если у вас достаточно времени, вы можете построить относительно более сложный станок с ЧПУ для дерева своими руками, чтобы лучше удовлетворить ваши потребности.
После того, как вы четко сформулировали цель, составили бюджет, поняли свои навыки и определили график, вы можете приступить к созданию фрезерного станка с ЧПУ своими руками.

Преимущества и недостатки DIY-фрезерного станка с ЧПУ Создание собственного фрезерного станка с ЧПУ может иметь преимущества. Прежде всего, это может реализовать настраиваемость. Когда вы покупаете фрезерный станок с ЧПУ, ему может не хватать функций, которые вам нужны, или вам придется доплачивать за функции, которые вам не нужны. Если вы создадите его самостоятельно, вы можете сами выбрать, какие наборы DIY с ЧПУ включать, а какие нет.Во-вторых, создание собственного фрезерного станка с ЧПУ может сэкономить много денег. Покупка готового фрезерного станка по дереву с ЧПУ часто стоит несколько сотен и даже тысяч долларов, но самодельный станок с ЧПУ по дереву может достичь того же результата по гораздо более низкой цене. В-третьих, вы можете создавать потрясающие вещи. Если вы хотите развивать свой собственный бизнес, производить необычные детали или просто создавать уникальные изделия ручной работы, вы можете построить фрезерный станок с ЧПУ с наборами DIY фрезерного станка с ЧПУ, которые вам нужны для достижения ваших конкретных целей, и вы получите ощущение успеха от изготовления вещей. самостоятельно, как фрезерный станок с ЧПУ, так и сделанные им вещи.
С другой стороны, DIY-фрезерный станок с ЧПУ также имеет несколько недостатков. Например, для создания фрезерного станка с ЧПУ требуется гораздо больше времени и рабочей нагрузки, чем для его простой покупки. Возможно, вам придется самостоятельно выбирать и покупать комплекты фрезерных станков с ЧПУ DIY, будь то механические или электрические детали. Это может потребовать от вас обратиться к большому количеству материалов и сравнить наборы DIY фрезерных станков с ЧПУ различных марок и конфигураций, что отнимет много времени и энергии. Более того, DIY-фрезерный станок с ЧПУ требует относительно сильных возможностей DIY.Поэтому, если вы не умеете строить вещи своими руками, создание собственного фрезерного станка с ЧПУ может показаться вам немного сложным.

Что вам нужно ’ для DIY-маршрутизатора с ЧПУ Как вы уже догадались, когда дело доходит до сборки маршрутизатора, существует множество возможностей. Однако для фрезерного станка с ЧПУ в основном требуются следующие детали:
Механические детали, в основном в том числе:

1. Инструменты, такие как режущие инструменты
2. Рамка
3. Подшипники, направляющие / рельсы
4. Стол, опоры
5. Прокладки, шайбы, гайки, винты, болты и т. Д.

Электронные части, в основном в том числе:

1. Процессор / плата управления (некоторые машины могут использовать ПК)
2. Шпиндели
3. Драйверы, моторы
4. Инверторы, предохранители, выключатели,
5. Компьютер, ПО
6. Блок питания

Знание того, какой тип фрезерного станка с ЧПУ вы хотите построить, может помочь вам выбрать правильные детали. Если вы все еще не можете принять какое-либо решение относительно маршрутизатора DIY с ЧПУ, вы можете связаться с Blue Elephant, чтобы помочь вам.Blue Elephant предоставит вам оптимизированные решения, которые помогут вам построить фрезерный станок с ЧПУ.

Шаги к DIY-маршрутизатору с ЧПУ

1. Дизайн Жесткость вашей конструкции очень важна, и она будет определять режущие способности и качество поверхности, создаваемые DIY-фрезерным станком с ЧПУ. Так что, если вы решили сделать фрезерный станок с ЧПУ самостоятельно, держу пари, что у вас есть базовая схема проектирования. На этом этапе вам необходимо решить несколько вопросов, включая общие размеры, тип фрезерного станка, перемещаемый стол или портал, требуемую площадь резки, размер станка, требования к допускам, материалы и инструменты и т. Д.
После определения следующих проблем вы можете нарисовать чертеж для DIY-маршрутизатора с ЧПУ с помощью некоторого программного обеспечения САПР. Если вы обнаружите что-то неуместное в процессе создания собственного фрезерного станка с ЧПУ, вам, возможно, придется вернуться, чтобы изменить чертеж. После того, как вы сделаете чертеж, самое время купить необходимые комплекты фрезерного станка с ЧПУ своими руками.

2. Постройте раму Рама – это то, что скрепляет все остальные части вашего самодельного фрезерного станка с ЧПУ. Следовательно, это первая деталь, которую вы сделаете при создании собственного фрезерного станка с ЧПУ.Металлы – хороший выбор для вашей рамы, так как они обладают хорошей стабильностью и жесткостью. Рама правильной формы, в свою очередь, продлит срок службы фрезерного станка с ЧПУ. Конструкция рамы DIY-фрезерного станка с ЧПУ также частично определяется материалами и расходными материалами, которые у вас есть, количеством шариковых винтов, направляющих и двигателей, которые позволяет ваш бюджет и т. Д.

3.

Установите портал Портал позволяет обрабатывающий инструмент для перемещения по оси Y фрезерного станка с ЧПУ, и он будет удерживать инструмент вашего самодельного фрезерного станка с ЧПУ на месте над рабочим пространством.Хорошая конструкция портала – один из самых важных факторов для DIY-фрезерного станка с ЧПУ. Что касается способа передачи, вы можете выбрать шарико-винтовые пары или линейные стойки для портала в зависимости от ваших потребностей. Перед установкой портала вам необходимо спроектировать портал в соответствии с требованиями к силе, с которыми он может столкнуться. Это предотвратит чрезмерное напряжение и нагрузку на такие детали, как подшипники, шариковая винтовая пара, двигатель и другие комплекты самодельного маршрутизатора с ЧПУ для самодельного маршрутизатора с ЧПУ.

4.

Установите узел оси Z Узел оси Z в основном состоит из шпинделя и инструмента.Сам шпиндель будет двигаться вверх и вниз по оси Z вашего самодельного фрезерного станка с ЧПУ. Вы можете выбрать подключение системы водяного или воздушного охлаждения и системы пылеудаления в зависимости от ваших потребностей и бюджета. Обычно используемые марки шпинделей включают Changsheng, Италия HSD и т. Д. Существует большое разнообразие обрабатывающих инструментов. Металлорежущие инструменты обычно используются для многих операций, но более сложные станки могут использовать инструменты лазерной или плазменной резки. Вы можете выбрать шпиндель и инструмент в соответствии с вашим назначением и бюджетом.

5.

Установите узел оси Y Ось Y также является важной частью фрезерного станка с ЧПУ. Обычно он крепится по бокам рамы. Добавление подшипников и направляющих рельсов к DIY-маршрутизатору с ЧПУ поможет сохранить жесткость маршрутизатора, а также позволит порталу двигаться вперед и назад по оси Y. Существует два основных типа направляющих: круглая и квадратная. Круглый рельс отличается высокой грузоподъемностью, низкой стоимостью, коротким производственным циклом и простотой установки.При этом квадратный рельс отличается высокой точностью позиционирования, хорошим воспроизведением и малым коэффициентом трения. Вы можете выбрать круглую орбиту или линейно-квадратную направляющую для своего самодельного фрезерного станка с ЧПУ в соответствии с вашим дизайном и бюджетом.

6.

Установите систему привода Теперь вы установили основные детали, которые позволяют инструменту вашего самодельного фрезерного станка с ЧПУ двигаться вперед и назад, пришло время добавить систему, которая фактически заставляет его двигаться вдоль осей. Это система привода, которая в основном включает приводы, двигатели, шкивы, винты, гайки и другие детали.Двигатели и драйверы могут быть разделены на серводвигатель или шаговый двигатель и сервопривод или шаговый драйвер. Вы можете выбрать подходящий двигатель и драйвер для самодельного фрезерного станка с ЧПУ в соответствии с вашими потребностями и бюджетом. Выбранные вами двигатель и драйвер должны быть одного типа.

7.

Установите электронные детали Теперь вы готовы установить электрические детали для фрезерного станка с ЧПУ. У DIY-маршрутизатора с ЧПУ много электрических аспектов, и эти электрические детали жизненно важны для работы вашего маршрутизатора с ЧПУ.Эти электронные компоненты обычно включают в себя контроллеры, процессоры, инверторы, предохранители, автоматические выключатели, концевые выключатели, проводку двигателя, кнопки и другие наборы для самостоятельной работы с ЧПУ. Есть также некоторые электронные функции, которые не часто требуются, такие как ручной генератор импульсов (MPG), кнопка аварийной остановки, датчики инструмента касания и т. Д. Эти детали могут быть или не быть важными для маршрутизатора с ЧПУ, но они увеличивают количество пользователей дружелюбие. Точно так же вы можете выбрать электронные компоненты для вашего фрезерного станка с ЧПУ, исходя из ваших собственных целей и бюджета.

8.

Установите рабочий стол Рабочий стол фрезерного станка с ЧПУ – это поверхность, на которой он будет работать. Это должно позволять легко и надежно зажимать материал. Рабочий стол может быть изготовлен из фанеры, МДФ или металла. Если вашего бюджета достаточно, вы можете выбрать Т-образный паз и вакуумный стол для своего фрезерного станка с ЧПУ, а если у вас ограниченный бюджет и вам нужно резать твердые материалы, вы можете выбрать обычный алюминиевый стол.

9.

Выберите систему управления Система управления жизненно важна для работы фрезерного станка с ЧПУ, и она действует как «мозг» всей системы.Это часть, которая интерпретирует сигналы, подаваемые процессором или компьютером, и преобразует их в сигналы для электронных частей вашего маршрутизатора с ЧПУ. Контроллеры бывают разных производителей, таких как Германия Siemens, Тайвань SYNTEC, итальянский OSAI и т. Д. Вы можете выбрать тот, который вам по карману, при создании DIY-маршрутизатора с ЧПУ.

10.

Выберите программное обеспечение Чтобы ваш DIY-маршрутизатор с ЧПУ работал, вам также необходимо выбрать программное обеспечение для управления маршрутизатором. Большая часть программного обеспечения будет использовать такие языки, как G-код, для управления движением вашего фрезерного станка с ЧПУ по трем осям, что позволит вам выполнять работу по обработке.Вы можете выбрать соответствующее программное обеспечение в соответствии с вашими целями и бюджетом при создании фрезерного станка с ЧПУ.

Заключение После выполнения вышеуказанных шагов вы сможете приступить к эксплуатации своего DIY-маршрутизатора с ЧПУ. Теперь вы можете воспользоваться преимуществами собственного станка с ЧПУ для дерева, сделанного своими руками. Как только вы научитесь эффективно использовать фрезерный станок с ЧПУ, он станет отличным инструментом для вашего рабочего пространства.

Если вы обнаружите какие-либо проблемы или трудности в процессе самостоятельного изготовления фрезерного станка с ЧПУ или у вас возникнут проблемы с выбором правильных наборов DIY для фрезерного станка с ЧПУ, вы можете обратиться за помощью в компанию Blue Elephant.Компания Blue Elephant имеет богатый опыт как в создании фрезерных станков с ЧПУ своими руками, так и в производстве индивидуальных фрезерных станков с ЧПУ. Мы можем не только предоставить вам профессиональный процесс самостоятельного изготовления, но и предоставить различные типы машин. Не стесняйтесь обращаться к нам, если вы хотите узнать больше о DIY-фрезерном станке с ЧПУ.

momus ЧПУ | настольный DIY роутер планы

Фрезерный станок с ЧПУ Momus.

С 2010 года Momus CNC предоставляет планы и документацию для сконструировать настольное производственное оборудование «Сделай сам» (DIY).Через инновационный дизайн, наша миссия – дать возможность строителям строить самодельные машины, которые конкурируют по производительности с коммерческим оборудованием, стоят много раз больше. Конструкция нашего компактного, полностью закрытого прецизионного 3-х осевого ЧПУ маршрутизатор может быть построен с использованием обычных инструментов и навыков в магазине.

Расширьте производственные возможности своих настольных ПК, имея возможность обрабатывать предметы из дерева, пенопласта, пластика и даже легкие работы в алюминий и латунь.При размере рабочего конверта 16 x 16 x 5 дюймов Станок идеально подходит для гравировки, работы по дереву, изготовления вывесок, печатные платы, изготовление компонентов для радиоуправляемых автомобилей и самолетов, а также прочие мелкие фрезерные операции. Создавайте что-нибудь из простых гравюры, сложные трехмерные формы.

Наш продукт представляет собой подробное руководство на 170 страницах, в котором полностью описаны конструкция машины. Он содержит подробные чертежи для каждой детали, покомпонентные чертежи, более 350 фотографий и подробные описания изготовления и сборки.Машина предназначена для сборки из стандартных размеры материала и используются коммерчески доступные компоненты. Все необходимое материалы могут быть закуплены либо на местном уровне, либо у онлайн-поставщиков. В руководство по сборке включает в себя полный перечень материалов и список поставщиков.

Руководство по строительству:

Мы поставляем чертежи, вы поставляете материалы.

Представьте себе, измельчите.

Присоединяйтесь к сообществу других разработчиков и пользователей в активной зоне CNC Форум.У нас есть специальный подфорум для строителей и тех, кто интересуется ЧПУ Momus. Воспользуйтесь опытом и знание тех, кто уже построил машины, и активно их используют.

Подключайтесь и делитесь.

© 2012 Momus CNC

Чтобы иметь полностью функциональный станок с ЧПУ, необходимо: компоненты необходимы:

Что требуется для полной системы?

2. Управляющая электроника.Доступен как полный комплект от многочисленных сторонних поставщиков.

3. Компьютер с программным обеспечением следующих типов:

– программное обеспечение для проектирования (например, САПР или 3D-моделирование).
– Программное обеспечение CAM для создания траекторий инструмента.
– управляющая программа для запуска станка.

Руководство по сборке Momus CNC включает в себя все информация, необходимая для создания машины, так как а также список поставщиков всего необходимого, и описательный обзор того, как все это работает вместе как целостная система.

Помимо предоставления всей информации, необходимой для сборки машины, руководство по строительству также охватывает множество связанных тем, таких как дизайн философии, которая привела к этой конкретной конструкции машины, основные принципы ЧПУ, рабочие процессы в программном обеспечении CAD / CAM, обзор машинной электроники и некоторая информация о конструкции, которая может быть полезна, если вы решите внести изменения в машину. В руководстве также приведены схемы подключения две распространенные модели приводов управления двигателем и базовые настройки конфигурации для самое популярное программное обеспечение для управления машинами.

Больше, чем просто планы.

.
