alexxlab | 01.03.2020 | 0 | Разное

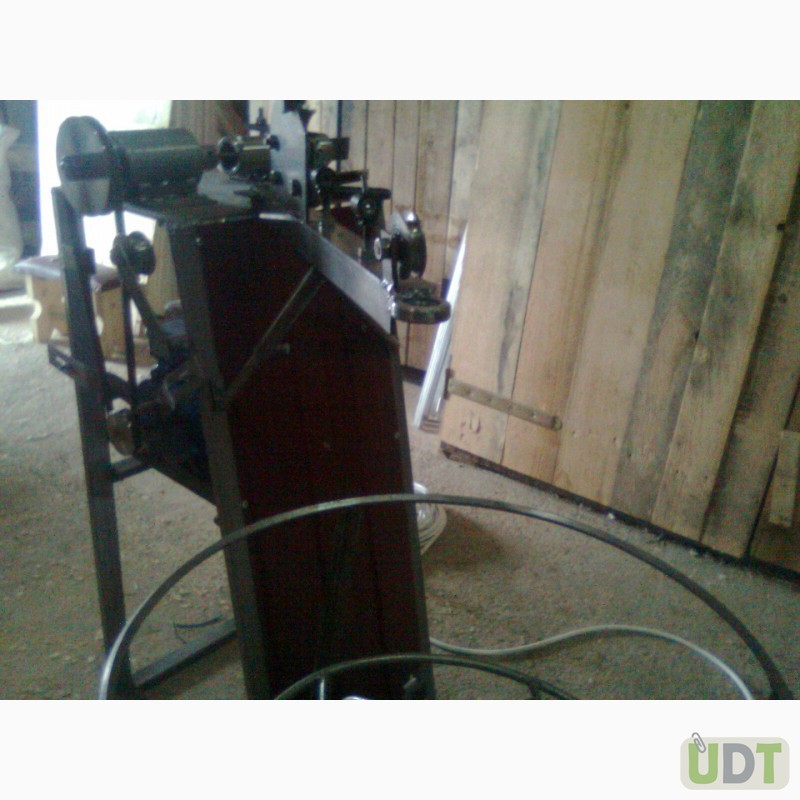

Станок полуавтомат для производства рабицы

Станки полуавтоматы – еще один вид нашего оборудования, которое используется для производства сетки рабицы. Они недорогие, но довольно эффективные. Такое оборудование для производства рабицы даст возможность начать бизнес по изготовлению сетки с небольшими стартовыми затратами. Этот станок рабица очень компактен – не занимает много места в производственном помещении, поэтому разместить его можно где угодно: например, в гараже или даже подсобке с площадью от 7-ми кв. метров. Невысокая стоимость и возможность закупа небольших партий сырья для изготовления рабицы – стальной проволоки, делают старт бизнеса в плетении сетки доступным практически для всех.



Также важно отметить, что согласно проводимой акции данный станок для производства рабицы доставляется покупателю бесплатно в любой регион России и страны СНГ.

Станок для изготовления рабицы в полуавтоматической модификации работает от ременного привода и приводится в движение ножной педалью.

Контроль за длиной и шириной рулона осуществляется оператором. Длина регулируется путем перекусывания ручным инструментом. Скорость навивки регулируется шкивами. Чем меньше диаметр шкива – тем выше скорость. Эта опция помогает опытным операторам увеличивать производительность станка. Нередко, таким образом, производительность полуавтоматического станка становится сопоставима с производительностью станка-автомата.

Благодаря широкому диапазону изготавливаемых ячеек от 15 до 60 мм, различной толщине используемой проволоки – от 1,2 до 3 мм, а также возможности подключения частотного преобразователя скорости, станок для изготовления рабицы можно считать эффективным и высокопроизводительным.

При необходимости, по желанию покупателя, наше оборудование по производству рабицы можно усилить – сделать станок, способный производить сетку с размером ячейки в 80; 90 и 100 мм.

Основные технические характеристики станка полуавтомата для изготовления рабицы:

• диаметр используемой проволоки: от 1,2 мм до 3 мм
• размер изготавливаемых ячеек : 15-60 мм
• ширина производимого полотна рабицы от 0,5 метра до 3 метров
• длина практически неограниченна
• изменение скорости вращения приводных шкивов при навивке спирали
• ток переменный, напряжение: 380В, 220В
• станок сетка рабица имеет вес 70кг
• габариты 1,2х0,7х1,0м
• гарантия 12 месяцев

Производительность станка полуавтомата при плетении стандартного рулона с размером 1,5м на 10 м, в сутки:

• Ячейка 25 – 10 рулонов
• Ячейка 30 – 11 рулонов
• Ячейка 35 – 12 рулонов
• Ячейка 40 – 14 рулонов
• Ячейка 45 – 17 рулонов
• Ячейка 50 – 19 рулонов
• Ячейка 55 – 23 рулонов
• Ячейка 60 – 27 рулонов

Также плюсом полуавтоматических станков можно считать низкую требовательность к качеству проволоки.

В виде сырья при желании используется любая проволока: некондиция, лежалая, сварочная, даже обрезь листа. Безусловным преимуществом по сравнению с автоматическими станками является быстрый переход от одного вида ячейки к другому. Опытный оператор настроит станок для плетения рабицы за нескольких минут. Иногда полуавтоматы оснащают так называемыми «блоками управления». Кроме завышенной цены, ничего такие модификации не дают. Блок управления разрабатывается для автоматических станков и совершенно бесполезен для работы на механическом станке. Его некие положительные моменты проявляются только на этапе обучения, когда оператор работает на малых скоростях.

Данный станок рабица всегда можно приобрести у нас на предприятии. По всем вопросам обращайтесь в отдел продаж по электронной почте [email protected] и телефону +7 499 704-29-79

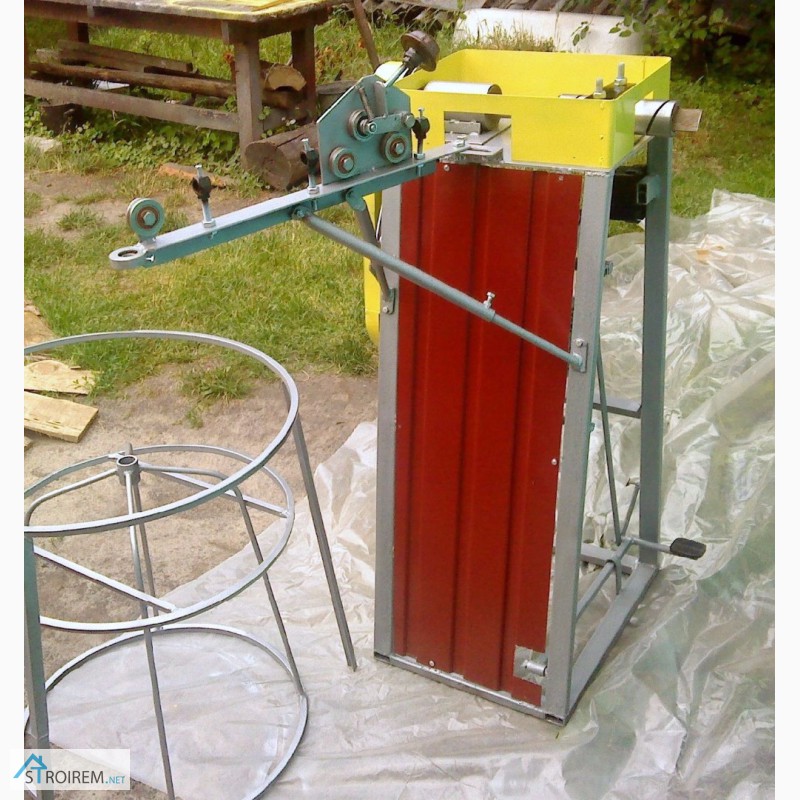

Станки полуавтоматы для производства сетки рабицы

Осуществляем поставку станков полуавтоматов для производства сетки рабицы, диаметром проволоки до 3 мм

Станок полуавтомат “рабица -380” (диаметр проволоки до 3 мм):
 Станок полуавтомат “рабица” позволяет изготавливать сетку квадратной и ромбической формы из термически необработанной проволоки гост 3282-74, без покрытия и оцинкованной, а так же с покрытием пвх. Желательно стационарное размещение и наличие напряжения 380 v.

технические характеристики станка:

 • Диаметр проволоки ― 1,2-3 мм;
 • Размер ячейки ― 25-60 мм. (при необходимости возможно настроить размер ячейки на любой необходимый размер в данных приделах, например 40*40)
• Ширина полотна сетки 0,5-3м;
• Регулировка скорости вращения привода навивки спирали;
• Ток питающей цепи ― переменный, напряжение ― 380v;
• Вес станка не более 60кг;
 • Размеры станка 1,2х0,6х1,0м;
• Гарантия 1 год.

производительность станка в сутки:
-Ячейка 25 ― 9 шт.;
-Ячейка 30 ― 10 шт.
-Ячейка 35 ― 11 шт.;
-Ячейка 40 ― 13 шт.;
-Ячейка 45 ― 16 шт.
-Ячейка 50 ― 18 шт.;
-Ячейка 55 ― 22 шт.;
― Ячейка 60 ― 26 шт.
Нормативы представлены на стандартный рулон сетки рабицы 1,5х10 метров.
 Конструкция станка-полуавтомата “Рабица” позволяет своевременно реагировать на изменяющуюся жёсткость проволоки. Это даёт возможность выпускать продукцию высокого качества из не самой хорошей проволоки.
Базовая комплектация: станок плетения, педаль пускового механизма, разъем блока
управления, устройство для размотки проволки, сменные шкивы, винтовая втулка с ножом и вкладышами в комплекте, видео-инструкция с процессом настройки и эксплуатации станка.

      Оборудование питается от 3-х фазной сети напряжением 380v.

Срок поставки: Станки в наличие на заводе изготовителе, после получения оплаты  отправка транспортной компанией «Деловые линии» до терминала города заказчика на следующий день
Стоимость: 60000 тыс. руб (цена с ндс ).

Станок для производства сетки рабицы: ручной, автомат, полуавтомат

Сетка Рабица – популярный и недорогой материал для легких быстровозводимых ограждений. Названа в честь германского инженера Карла Рабица (Carl Rabitz), запатентовавшего ее и станок для ее производства в 1878 г. Она имеет квадратные ячейки, располагающиеся под углом 45° к вертикали. В быту ее называют «рабица», название употребляется в женском роде.

Станок для производства сетки рабицы

Разновидности станков для изготовления сетки

Оборудование, применяемое для производства сетки Рабица различно по степени механизации ручного труда. Среди него различают:

• Ручные станки. Изготовление сетки происходит с ручным приводом, спирали зацепляются вручную.
• Полуавтоматические станки. Автоматизирована подача проволоки и зацепление спиралей.
• Автоматические установки. Оператор не участвует в процессе.

Станки для производства рабицы разного типа отличаются в несколько раз ценой и производительностью.

Ручные станки

Такое оборудование имеет ручной привод и предназначено для частного использования. Оно отличается компактностью, занимаемая площадь не превышает трех квадратных метров. Спирали навиваются и заплетаются вручную.

Ручной станок для производства сетки рабицы

Основные составные части станка для производства сетки рабицы:

• Станина. Представляет собой прочную пространственную несущую раму, на которой крепятся все остальные узлы.
• Шнек. Основной рабочий орган, осуществляет навивку спиралей.
• Приводной рычаг с редуктором
• Система направляющих роликов.

Установка позволяет навивать спирали из проволоки от полутора до 6 миллиметров в диаметре, размер ячейки – от 3 до 6 сантиметров. Для каждого размера ячейки требуется специально изготовленный шнек.

Производительность достигает 50 метров сетчатого полотна рабицы за смену при условии работы опытного мастера. Станок не предназначен для изготовления рабицы в коммерческих масштабах производства сетки ввиду низкой производительности и ограниченного срока службы. Но вполне осилит производство забора вокруг домовладения или выпаса.

Устройство ручного станка для производства сетки рабицы

Среди предлагаемых в продаже устройств следует отметить станок для сетки марки БМП. Его отличают несложная конструкция, высокая отказоустойчивость, отсутствие специальных требований к навыкам оператора.

Полуавтоматические станки

Такие станки для изготовления сетки рабицы выполняются стационарными, они обладают большим весом, габаритами и производительностью.

Для их размещения потребуется уже от 10 квадратных метров и постоянное электроснабжение. Основные рабочие органы этого устройства такие же, как и у ручного. В нем механизированы следующие операции:

• подача проволоки;
• нарезка проволоки;
• сплетение сеточного полотна.

Оператор заправляет проволоку и зацепляет  спирали при плетении. Оператору также приходится скатывать полотно в рулоны.

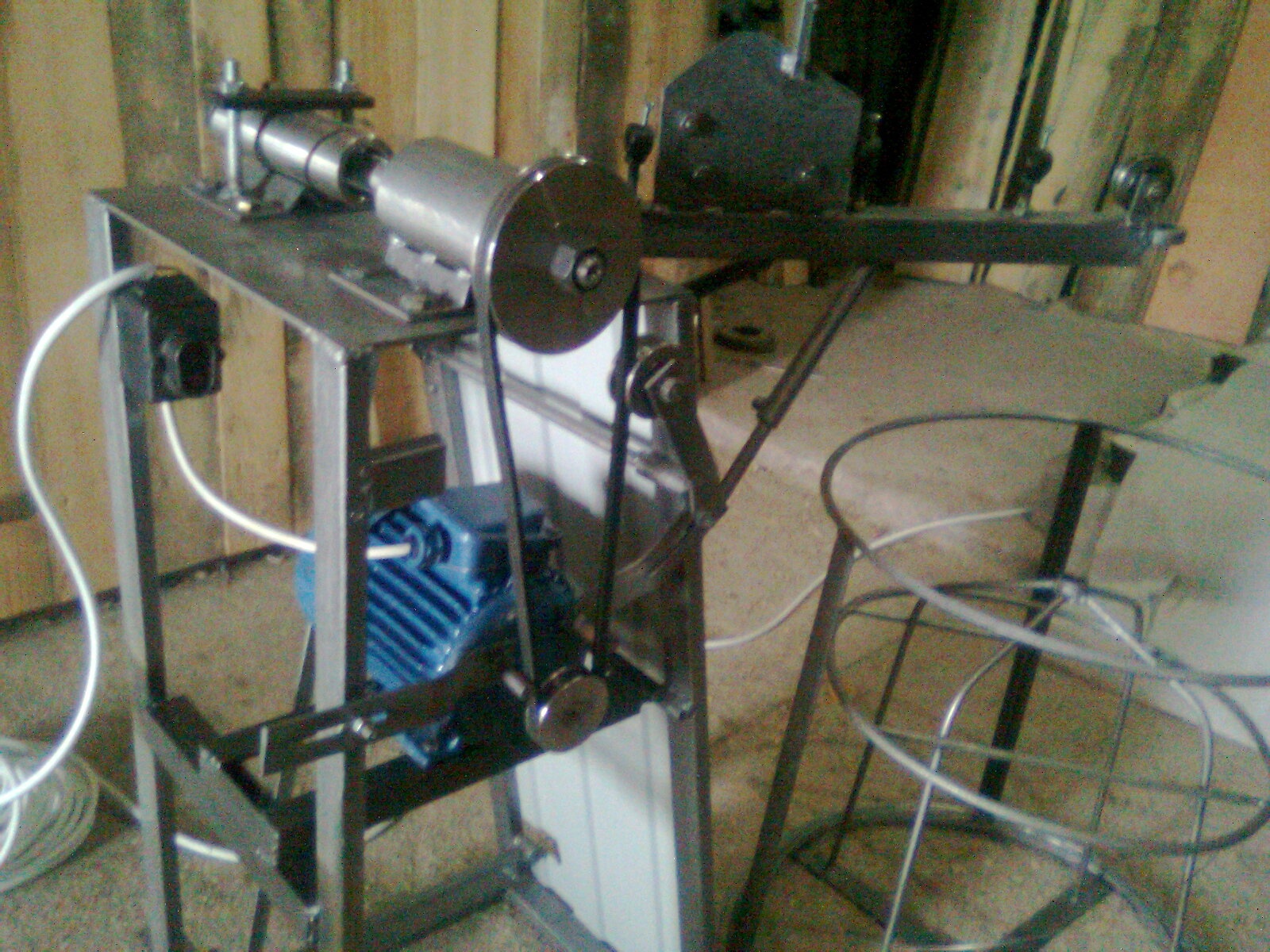

Полуавтоматический станок

Такое оборудование обеспечивает достаточную производительность для того, чтобы имело смысл коммерческое производство сетки в малых и средних масштабах. По причине постоянства гибочного усилия и скорости прокрутки качество конечной продукции значительно выше, чем при ручном производстве. Один станок способен обеспечить производство 120-150 погонных метров рабицы за смену.

Среди представленных в продаже моделей выделяется станок ПСР-2. Он способен работать с проволокой от 1 до 3 миллиметров, формирует ячейки от 2 до 6 сантиметров. Ширина выпускаемого полотна — до 2 метров. Прочная сварная рама из металлического профиля дает хорошую опору и не нуждается в дополнительном креплении  к полу.

Технология плетения рабицы на ручных и полуавтоматических станках

При производстве сетки рекомендуется следовать следующим рекомендациям:

• Проволоку слегка смазывают минеральным маслом. Это делают кистью в бухте или с помощью приспособления для смазки, закрепленного перед роликами.
• Конец проволоки загибается в виде крючка.
• Вал прокручивают до получения спирали заданной длины.
• Сырье рассчитывается исходя из соотношения: 1,45 метра проволоки на один метр спирали.
• Для стыковки полотен сетки делают несколько дополнительных спиралей.

Механизм натяжения при производстве рабицы

Готовую сетку крепят к деревянным или стальным столбам проволочными хомутами. Сеточное полотно, сделанное из неоцинкованной стали, рекомендуется покрасить.

Автоматические станки

Станок-автомат, применяемый для плетения сетки рабицы, практически исключает  участие работников в производстве. Устройству потребуется производственная площадь от 15 квадратных метров. Часовая производительность установки достигает 120 квадратных метров.

Автоматический станок для производства сетки рабицы

Работник должен заправить проволоку в начале смены и следить за соблюдением рабочих режимов и исправностью оборудования, а также время от времени сгружать со станка готовую продукцию.

Все остальное:

• завивку спиралей;
• плетение сетки;
• загибку концов;
• скатывание в рулоны

— установка выполняет самостоятельно. Технические характеристики и развитая система регулировок рабочих параметров позволяют станку уверенно справляться с производством сетки из сырья диаметром от 0,8 до 6 миллиметров и размером ячейки от полутора до 8 сантиметров. Ширина сеточного полона может быть от 20 до 250 сантиметров.

Продуманная система управления позволяет одному сотруднику управлять тремя такими станками. При изготовлении установки применяются высококачественные материалы, шнек, и ролики сделаны из прочной инструментальной стали. Это обеспечивает повышенную отказоустойчивость и большой рабочий ресурс — до 15 километров сеточного полотна. Установки такого типа лучше всего подходят для коммерческого производства.

В агрегате применяется эффективная система автоматической смазки проволоки, это позволяет снизить гибочные усилия и поднять срок эксплуатации рабицы.

Эксперты отмечают высокое качество, отличную производительность и надежность станка типа Б 747. Он отличается способностью выпускать сетку шириной до 300 сантиметров с размером ячеек от сантиметра до семи. Существует для варианта аппарата — для однофазного электропитания 220 вольт и для трехфазного 380. Потребляет он всего 1500 ватт, как электрический чайник.

Процесс производства рабицы на станке

Станок-автомат АСУ 174М способен работать с обычной, оцинкованной и с покрытой полимерной пленкой проволокой. Он отличается также завидной производительностью, но ширина полотна ограничена 200 см.

Оборудование для производства сетки-рабицы

Используя автоматический станок для производства рабицы АСУ-174, можно изготавливать сетку рабицу из различных видов проволоки по ГОСТ 3282-74 термически обработанная или термически необработанная:

• с покрытием ПВХ,
• без покрытия,
• оцинкованной,
• без термо обработки.

 Опытные операторы могут использовать и другие ГОСТы, но производитель станка АСУ-174 рекомендует работать только с указанным ГОСТом. Сетка рабица  может изготавливаться размерами от 15мм до 60 мм квадратной или ромбовидной формы.

Рекомендуемый диаметр проволоки от 1,2 мм до 3 мм. Полотно изготавливаемой сетки рабицы может варьироваться от 0,5 до 2 м.

Станок АСУ-174 для производства рабицы подключается к электрической сети 380 Вольт, потребляемая мощность  оборудования 2,2 кВт. Габариты станка оптимизированы до 2,9×1,1×1,4 м, вес около 400 кг. Что позволяет легко транспортировать его даже на автомобиле «ГАЗЕЛЬ».

Размер ячейки рабицы, мм	Количество, штук
15	14
20	16
25	18
30	20
35	22
40	26
45	32
50	36
55	44
60	54

 Основное преимущество, которое дает производство сетки рабица: станок автомат АСУ-174 легко перенастроить при смене проволоки, при изменении размера ячейки, при установке новой бухты проволоки. Благодаря этому, качество готовой продукции всегда будет оставаться на высоте, а ваш станок для производства сетки рабица будет приносить стабильный доход.

Станок для производства сетки рабицы

Фирмы, изготавливающие станки для производства сетки рабицы, предлагают потребителям различное по своему функционалу оборудование. Основными типами выпускаемых производителями станков по производству сетки рабицы являются:

• станок-полуавтомат;
• станок-автомат;
• ручные станки для вязания сетки.

1 Станок модели АСР15/2

Устройство конструкции полуавтоматического станка для сетки рабицы предполагает наличие оператора, не только следящего за процессом изготовления готовой продукции, но и принимающего непосредственное участие в работе оборудования для плетения. Этот тип оборудования для изготовления сетки рабицы отличается простотой конструкции и легкостью в настройке, относительно небольшими размерами и невысокой стоимостью.

Автоматическое оборудование для производства сетки рабицы представляет собой приспособление, которое позволяет организовать изготовление продукции в автоматическом режиме, когда все процессы на производстве происходят автоматически, без существенного вмешательства в процесс изготовления оператора. Это оборудование отличается высокой сложностью как в эксплуатации, так и в настройке.

Ручные станки применяются только в подсобном хозяйстве для личных нужд, что обусловлено невысокой производительностью такого оборудования. С помощью этого оборудования сетка рабица своими руками изготавливается в домашних условиях.

Сетка рабица своими руками

Станок для вязания сетки модели АСР15/2 прекрасно подходит в качестве оборудования для производственных линий, располагающихся в небольших по площади помещениях. В процессе работы этого оборудования загибание концов, осуществление наматывания полотна, остановка и обрезание проволоки осуществляется без непосредственного участия оператора. Это оборудование является усовершенствованной моделью, имеющей значительно больший ресурс работы, высокую производительность, пониженный уровень шума, возникающего при работе станка.

Устройство для производства рабицы позволяет изготавливать продукцию, отвечающую требованиям ГОСТ 5336-80. Такая продукция имеет размер ячейки от 20 до 60 мм. Процесс вязки проводится в одну проволоку. Такой принцип работы устройства позволяет упростить осуществление настройки станка. Стандартная высота рулона готовой продукции, изготавливаемой на этом оборудовании, может составлять до двух метров. Конструкция этого оборудования позволяет при необходимости перенастроить станок для производства продукции, имеющей высоту до трех метров.

Конструкция станка позволяет в производстве строительного материала применять проволоку различного вида с отклонениями от принятых стандартов и имеющую неравномерность жесткости.

Конструкция станка АСР15/2

Изготовление стройматериала происходит в автоматическом режиме, всеми процессами управляет микропроцессор. Настройка параметров производства происходит на этом станке достаточно легко и не требует больших усилий и особых знаний.

Эта модель имеет систему непрерывной циркуляции смазывающих и охлаждающих жидкостей. Наличие таких систем в устройстве модели позволяет увеличить ресурс работы расходного инструмента до 1000 рулонов.

Работа модели рассчитана таким образом, что в случае возникновения заедания проволоки станок автоматически останавливается, а установленные ранее технические настройки не сбиваются.

2 Основные достоинства модели АСР15/2

Эта модель является очень простой в управлении, имеет высокий уровень надежности в работе. При использовании нескольких станков этой модели их может обслуживать один оператор.

Основными достоинствами этой модели являются:

• высокая надежность работы механической части модели за счет использования в конструкции надежного единого блока мотор-редуктора вместо отдельных редукторов и электроприводорв;
• использование в механизме подачи жидкости для охлаждения уникального эмульсионного насоса позволяет продлить ресурс работы комплекта оснастки;
• в направляющих втулках, предназначенных для подачи исходного материала, установлены твердосплавные вставки, что позволяет не производить их замену на протяжении всего срока эксплуатации оборудования;
• модель имеет улучшенную производительность процесса плетения, что достигнуто за счет уменьшения времени простоя между техэтапами в функционировании оборудования;
• станок не требует закрепления к полу при установке;
• оборудование обладает высокой ремонтопригодностью.

Оборудование с высокой ремонтопригодностью

Окупаемость модели равна приблизительно двум-трем месяцам, что достигнуто за счет высокой производительности АСР15/2. В комплект поставки входят станок-автомат модели АСР15/2, специальное приспособление для размотки, паспортная и техническая документация и два комплекта оснастки. Один комплект оснастки включает приемную трубу, винтовую втулку, навивочную пластину.

3 Станки для плетения рабицы серии СПА

Станки-автоматы серии СПА предназначены для производства сетки рабицы с квадратной и ромбовидной ячейкой размерами от 20 до 60 мм. Для производства строительного материала применяется в качестве исходного материала черная или оцинкованная проволока, имеющая диаметр от 1 до 3 мм. В серию входят модели СПА-01, СПА-02, СПА-03 и СПА-04.

Все операции по изготовлению готовой продукции осуществляются в автоматическом режиме без участия человека. Оператор оборудования осуществляет только контроль работы установок и производит начальную настройку станков.

В автоматическом режиме осуществляется размотка проволоки, плетение сетки, загибание концов с одной стороны, наматывание готовой продукции в рулон, остановка установки при достижении сетки требуемой длины, выключение работы установки при возникновении запутывания проволоки в катушке с исходным материалом и выключение установки при возникновении запутывания строки в направляющей трубе.

Наматывание готовой продукции в рулон

В состав комплектации установок серии СПА входит:

• три набора матриц для производства продукции с любым размером ячеек;
• система осуществления охлаждения;
• одно устройство, предназначенное для размотки проволоки из бухты исходного материала;
• направляющие трубы;
• техническая документация;
• руководство по эксплуатации установки.

Станки этой серии отличаются размерами и производительностью. Максимальная производительность модели СПА-01 составляет 70 кв. метров готовой продукции в час, в отличие от этой модели, модель установки СПА-04 имеет максимальную производительность до 180 кв. м. Модели СПА-03 и СПА-04 комплектуются дополнительно приспособлениями, которые позволяют осуществлять наматывание готовой продукции как на намоточный барабан, так и на намоточный вал. Помимо этого СПА-03 и СПА-04 имеют в своем арсенале функцию осуществления загибания концов проволоки с двух сторон готовой продукции. Станки двух последних моделей также имеют возможность осуществления плетения готовой продукции как однозаходным, так и двухзаходным способом.

Все установки этой серии оснащаются программируемым контролером, при помощи которого осуществляется программирование работы установок и контроль их функционирования.

Для облегчения транспортировки и разгрузки оборудования смоточная часть станков может отсоединяться и транспортироваться в собранном состоянии. Электрическая часть оборудования транспортируется отдельно, и ее монтаж осуществляется непосредственно по месту установки оборудования для производства готовой продукции.

4 Технологический процесс изготовления сетки рабицы

Промышленная линия осуществляет выполнение всех операций по производству готовой продукции из исходного материала в автоматическом режиме.

Промышленная линия производства сетки рабицы

Оператор осуществляет только загрузку исходного материала в приемник и программирует контролер станка, закладывая в его память необходимые параметры готовой продукции. После выполнения подготовительных операций осуществляется запуск оборудования в работу.

В процессе работы оборудования проволока из бухты в приемном устройстве благодаря работе разматывающего приспособления и направляющим втулкам подтягивается в область станка, где происходит формирование из исходного материала спирали. Эта операция выполняется при помощи наматывания поступающей проволоки на специальный шнек. Шнек выполняет дополнительную функцию подтягивания проволоки для осуществления дальнейшего переплетения.

После получения спирали проволока поступает к механизму гильотины. На гильотине осуществляется обрезка материала. Затем на куске спирали производится загибание одного из концов в виде крючка. Размер этого загиба соответствует половине размера ячейки. В дальнейшем осуществляется протяжка заготовки через пазы вала, который непрерывно вращается. Спираль фиксируется специальными захватывающими устройствами и растягивается под действием груза. После этого установка производит навивку следующей проволоки с осуществлением вплетения той, которая удерживается при помощи спецзахватов.

Эта операция позволяет формировать ячейки на готовой продукции. После отрезания следующего отрезка навитой проволоки осуществляется освобождение от захватов предыдущего куска, и готовая продукция сворачивается в рулон на вал или барабан с заранее запрограммированной длиной рулона. После наматывания в рулон производится обработка сетки машинным маслом в автоматическом режиме, а края рулона упаковываются в промасленную плотную бумагу. Готовый рулон после упаковки транспортируется на склад.

Станок для производства сетки рабицы * ручной и полуавтомат *

Самая распространенная металлическая сетка – это сетка Рабица.
Вы можете купить ее на Метизы-94.

Станки для производства сетки Рабица мы не продаем, но можем порекомендовать наших партнеров, которые их производят или продать проволоку для производства сетки Рабица.

Плетеная сетка Рабица с ромбическими и квадратными ячейками, изготавливается сплетением в одну перевивку плоских спиралей из не оцинкованной или оцинкованной проволоки.

Основа станка рабицы

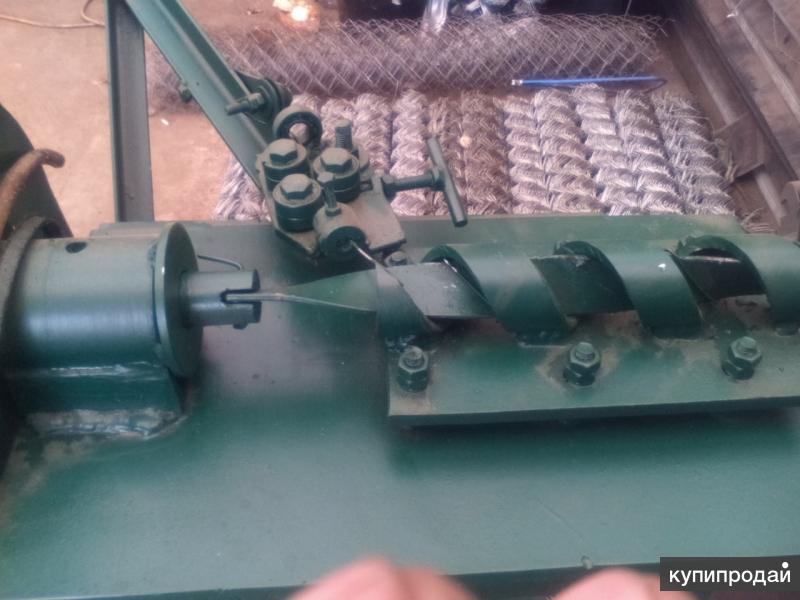

Основа любого станка для производства сетки плетеной – это шнек, который формирует шаг спирали и нож, который формирует саму спираль.

Ручные станки для плетения рабицы

Ручные станки – это самое простое устройство для плетения сетки.
Такой станок не требует особых производственных условий и может быть поставлен в любом крытом помещении, где есть достаточно места.
Рекомендуется как “Бизнес своими руками на дому” или для собственных нужд любого предприятия.

• Производительность 3-5 рулонов в смену;
• Не требует специального помещения, крепится к обычному верстаку;
• Полное отсутствие шума, так как привод ручной;
• Полный контроль плетения и 100% отсутствие брака;
• Невысокая, реально доступная цена и быстрая окупаемость;

Проводится бесплатное обучение заказчика или его сотрудника в течение одного рабочего дня.
Осуществляется консультационное сопровождение, а так же стабильно обеспечивается расходными материалами и запчастями.

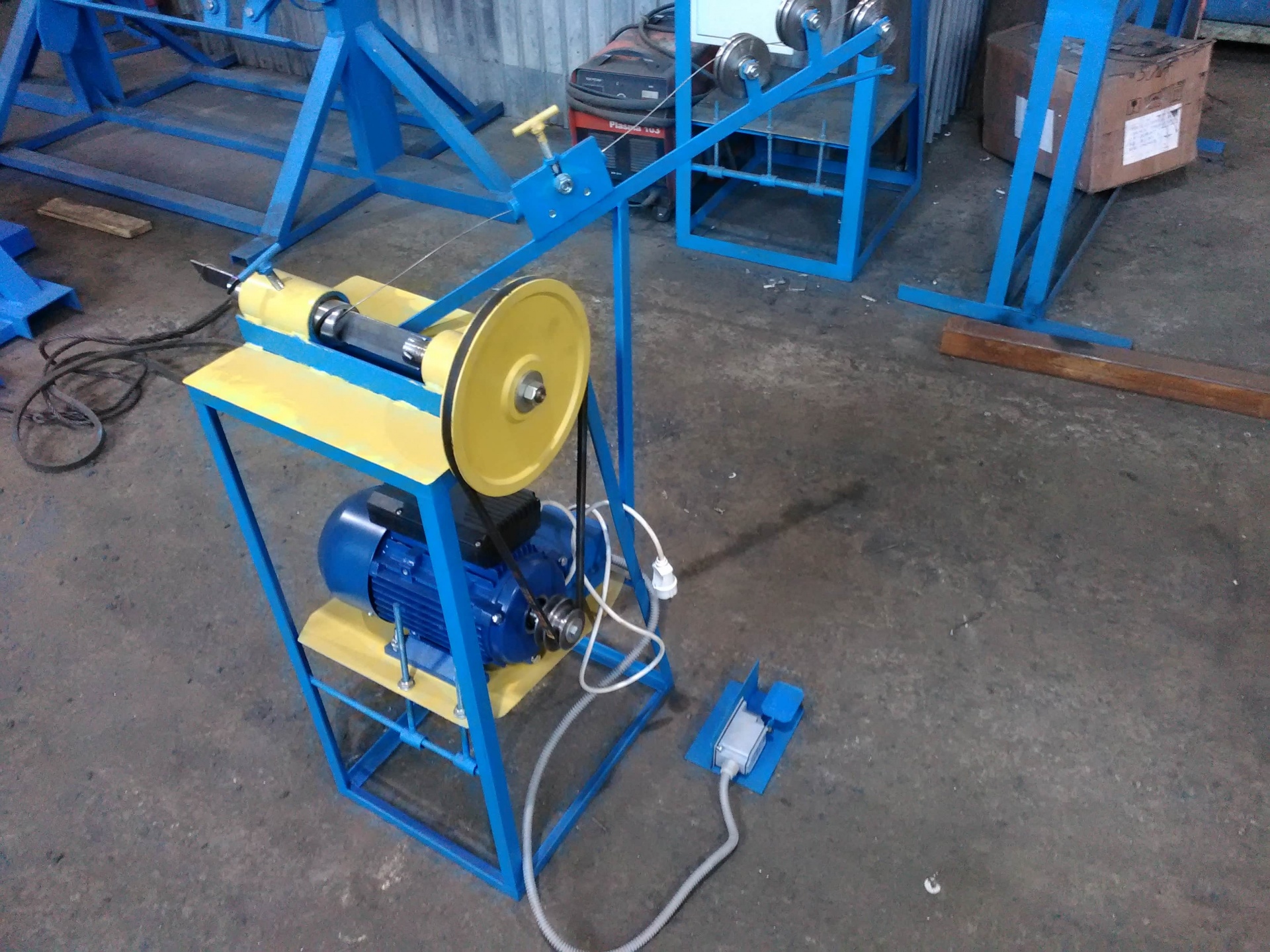

Станки полуавтоматы для рабицы

Полуавтоматы для сетки: это в основном оборудование фирмы SKET модели UDAFV-60/II для производства плетеной сетки с ячейками 25-60мм, UDAFV-20/I, которые используются в производстве сетки Рабица с ячейками 10-20 мм и UDAF-10 для изготовления сетки Рабица с ячейками 3-10мм.

На станке для сетки Рабица UDAFV-60/II можно произвести за 8 часовую смену около 500 м2 сетки  Рабица с ячейкой 50мм и размерами рулона 1,5х10м. или около 200 м2 сетки с ячейкой 25 мм и рулоном 1,5х10м.

Большая производительность достигается в первую очередь, за счет того, что у этого полуавтомата есть сразу два размоточных устройства и он формирует одновременно две спирали.

Перестройка с одного размера на другой размер ячейки на полуавтомате для сетки, иногда, может занять до 2-3 часов.

Поэтому производитель неохотно делает заказы с количеством менее дневной нормы производительности станка.

При меньших заказах придется ждать аналогичный заказ от другого клиента, или просто долго ждать(если вы не VIP-клиент).

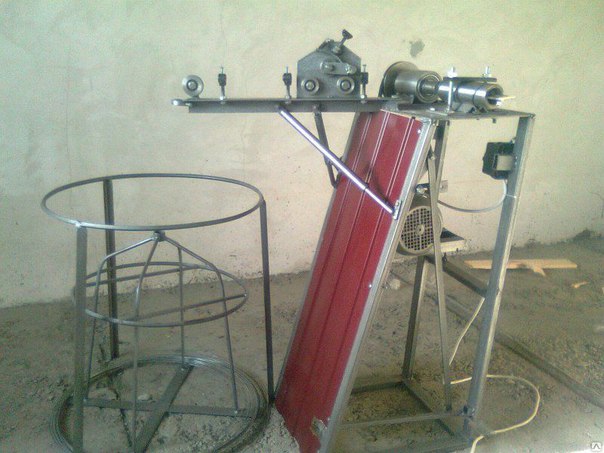

Станки-полуавтоматы украинского производства

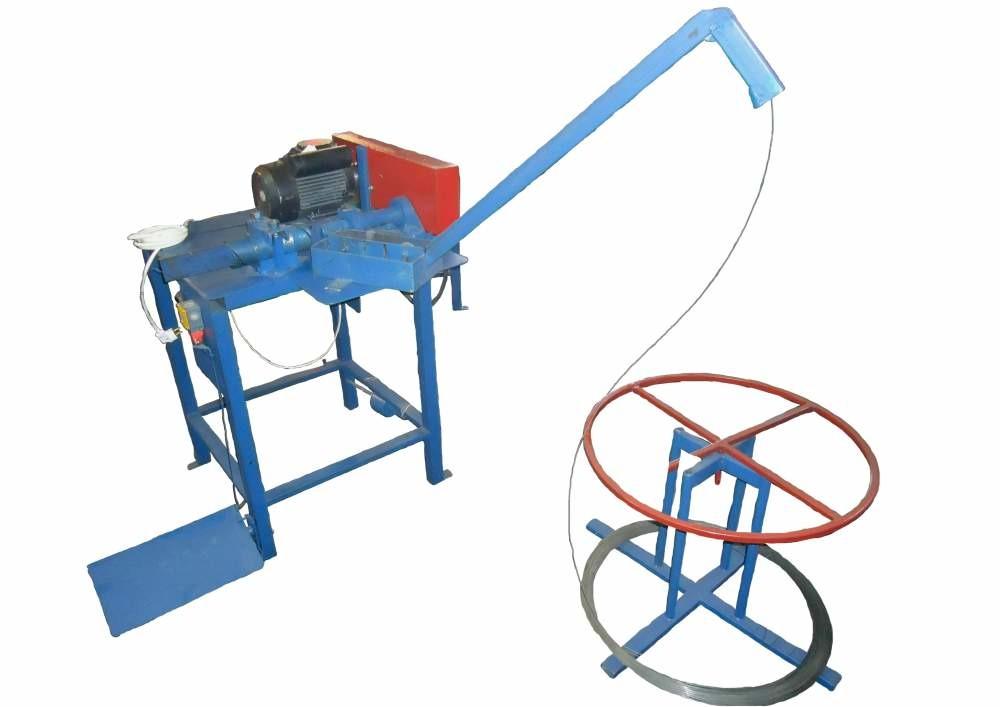

Станок полуавтомат с электронным блоком управления.

Рекомендуется как отдельный бизнес малого предприятия или отдельное направление бизнеса среднего предприятия.
– Реальная производительность станка 16-22 стандартных рулонов в смену;
– Параметры плетения полотна сетки (высоту, ширину полотна, угол остановки ножа, изменение режимов плетения) оператор задаёт с помощью электронного пульта управления;
– Возможность изменения скорости плетения позволяет подобрать оптимальную скорость для конкретного размера ячейки и толщины проволоки, а также обеспечивает возможность работы с проволокой низкого качества;
 – Блокировка станка в случае обнаружения нарушения технологического процесса с выдачей кода ошибки на пульт оператора.

Станок для производства сетки рабицы своими руками

Содержание

Сетка рабица является доступным и практичным материалом, который способен прослужит не один десяток лет после правильного монтажа. При этом особых требований к условиям эксплуатации не существует. Сетка рабица обеспечивает проникновение солнечных лучей и проветривание участка.

Простой станок для изготовления сетки рабицы

То же можно сказать и о кладочной сетке, правда, для ее изготовления своими руками требуется сварное оборудование (автомат или полуавтомат).

Преимущества материала

В качестве ограждения сетка рабица является более выгодным решением, чем штакетник, к которому требуется внимание. К тому же изготовить сеточный материал своими руками может фактически каждый, что не относится к кладочной сетке, которую нужно сваривать.

Технология изготовления характеризуется простотой: нужно сделать самодельный ручной станок для плетения упрощенной конструкции и кое-какие чертежи. Станок для плетения сетки рабицы полуавтомат или автомат – более сложное решение, которое берут на себя профессиональные производства.

Крупный станок для создания широкого формата сетки рабица

Что касается преимущества сетки рабицы, то для ее изготовления не нужно применять точечную сварку. Для домашнего использования зачастую не нужны большие объемы, поэтому будем рассматривать, как сделать простой станок плетения своими руками для производства сетки рабицы.

Для начала изготовления сетки рабицы своими руками потребуется станок. Он занимается формированием спирали из проволоки. Нужен механизм натяжки, обеспечивающий не чрезмерное закручивание проволоки.

Сильно скрученная готовая спираль не позволит ее вплетать в основное полотно, что вызовет нарушения вида изделия, а также его характеристик. Во время изготовления проволока будет деформироваться, тереться о детали. Станок следует постоянно смазывать.
к меню ↑

Инструменты для изготовления станка

Для изготовления своими руками не кладочной, а сетки рабицы потребуются такие инструменты:

• кусок трубы;
• напильник;
• пластина;
• наждачная бумага;
• куски металла;
• мел и веревка;
• обоймы от подшипников;
• металлические уголки;
• болгарка;
• сварочный аппарат;
• ролики.

к меню ↑

Основные узлы станка

Основной узел – блок навивки, состоящий из ножа и винтовой втулки. Эти детали определяют размер ячейки сетки рабицы. Для производства узлов нужно подбирать более прочный материал, чтобы обеспечить высокую надежность. Для кладочной сетки плетение не требуется.

Простой станок для изготовления сетки рабица своими руками

Вращая нож, получаются витки нужного размера, а благодаря шнеку определяется расстояние между витками. Пластина для навивки представляет собой плоскую стальную полосу, на одном из концов которой есть отверстия для закрепления к вращающейся рукоятке.

Для производства шнека используется каленая стальная труба со спиралевидной прорезью. Для вырезания паза следует намотать на трубу веревку спиралью, обрисовать мелом. Используя болгарку, можно вырезать паз.

Покрытие нужно обработать напильником, отшлифовать наждачной бумагой. Длина трубы должна позволять укладывать три полных витка полосы. Иногда своими руками сделать не получается, тогда можно приобрести готовую винтовую втулку.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”1955705077″>

Расстояние между ножом и трубой минимизируется (до 1 мм). Должен обеспечиваться свободный ход ножа в трубе, с его выступом на 1-2 см.

Для хорошего скольжения проволоки нужно смазать, закруглить все углы и пазы.

Вырезаем два уголка длиной, которая соответствует длине трубы. Уголки привариваются к ней с двух сторон. Дальше происходит закрепление конструкции на основании с отверстиями, позволяющими произвести фиксацию к столу.

Станок устанавливается таким образом, чтобы обеспечивалось удобное вращение рукоятки. Проволока не должна спутываться во время производства. Для этого ее нужно поместить на трубу, подвесить на конец проволоки груз. Конец необходимо провести через натяжные ролики.

Станок небольшого размера для изготовления сетки рабица

Перед работой станка нужно выполнить проверку. Проволока вставляется в механизм навивки, прокручивается. В итоге должна образоваться ровная строка с верной формой ячеек. Ровность проверяется вдоль на весу.

Если есть замечания, необходимо регулировать ролики. Если с качеством все хорошо, можно приступать к накручиванию спиралей. Для кладочной сетки проводится сварка.
к меню ↑

Улучшение конструкции

Некоторые пользователи стремятся достичь вершин производства, для чего стараются модернизировать станок. Некоторые вообще выбрасывают или продают ручной, а покупают полуавтомат или автомат. Но подобную модификацию можно сделать своими руками.

Если подключить элементы автоматики и электропривод, можно получить полуавтомат, и даже автомат.

К примеру, используя ручной станок для изготовления сетки рабицы, можно легко сбиться с подсчета числа витков. Избежать этого можно, если добавить в полуавтомат контроллер. Фактически получим самодельный автомат для плетения сетки.

Можно поступить по-другому. Делается возвышение на столе, на которое устанавливается труба. Через нее перебрасывается полотно сетки, подвешиваются грузы. После вплетения новой строчки грузы нужно переместить, а сетку поправить под плетение новой спирали.
к меню ↑

Процедура плетения

Сначала используемая в качестве сырья проволока промазывается машинным маслом. Автомат может позволить использовать специальный механизм.

Он представляет собой небольшой коробок с выходным и входным отверстиями, диаметр которых должен превышать размер проволоки. Для качественного плетения в него заливается смазка, через которую и будет проходить материал перед гибкой.

Станок большого формата для самостоятельного изготовления сетки рабица

Если используется самодельный станок или автомат, процедура плетения сетки рабицы включает такие этапы:

• на конце проволока сгибается в виде крюка;
• заготовка протягивается через паз, закрепляется на ноже в трубе;
• начинается вращение с помощью рычага, пока не будет получена форма волны;
• получившуюся проволоку разбивают на требуемой длины отрезки, намотка осуществляется на перевернутое ведро;
• из 1,45 метра проволоки получается около метра рабицы;
• отдельные части сетки фиксируются друг с другом перед ее натяжкой;
• крайняя проволока вывинчивается, торцы сетки прикладываются друг к другу, закрепление осуществляется вынутой проволокой;
• скрепленная сетка после плетения может устанавливаться на забор.

Станок для производства рабицы

Сетку натягивают и крепят с использованием гвоздей и реек.

После монтажа специалисты рекомендуют материал покрасить. Для этого лучше использовать кисть, что обеспечит более качественное проникновение краски в плетение проволоки. В таком состоянии решение прослужит максимально долго.

Для кладочной сетки также рекомендуется использовать краску для улучшения характеристик долговечности кладочной сетки.
к меню ↑

Работа автоматизированного станка для плетения сетки (видео)

Статьи по теме:



Портал об арматуре » Сетка » Рабица » Секреты изготовления станка для плетения сетки рабицы

Купить полуавтоматический забор из звеньев цепи по лучшим ценам

О продуктах и ​​поставщиках:

 Купить полуавтоматический заборный забор  .  по доступным ценам только на Alibaba.com. С помощью всего нескольких щелчков мышью можно заказать продукты, не выходя из дома. Эти полуавтоматические машины для забора звеньев цепи  . используются для изготовления проволочных сеток, поэтому нельзя ухудшать их качество. Они используются во многих отраслях промышленности из-за их высокой производительности и долговечности.
 В зависимости от требуемой производительности, различные типы  полуавтоматической машины для ограждения звеньев цепи . доступный на Alibaba.com, который можно выбрать в соответствии с конкретными требованиями. Диаметр проволоки, ширина ячейки и размер отверстия ячейки - это факторы, которые меняются от машины к машине. Машины для сварки заборной сетки используются для изготовления полок, стен, дорожных и заборных сеток. Для изготовления строительной и арматурной сетки используются аппараты для сварки рулонной сетки. Наконец, для изготовления сеток для клеток для животных можно использовать аппараты для сварки сетки для кур.

  Полуавтоматическая машина для ограждения звеньев цепи  широко применяется во многих отраслях промышленности, таких как горнодобывающая промышленность, строительство, сельское хозяйство и транспорт. Проволочные сетки можно использовать, среди прочего, в качестве оконных ограждений, ограждений для животных и декоративных элементов. От железных дорог до мостов и ограждений - они используются во многих отраслях промышленности. Эти машины требуют минимального регулирования, легко управляются благодаря высокой автоматизации и имеют повышенную производительность. Они следят за тем, чтобы полученные продукты были изготовлены надлежащим образом, были прочными, красивыми и гладкими.

 Выберите из нескольких  полуавтоматический забор из звеньев цепи . варианты только на Alibaba.com. Проволочные сетки используются в нескольких электронных устройствах, таких как системы кондиционирования воздуха, измерительное оборудование и шумовые фильтры. Следовательно, для оптимального производства эти машины должны быть высшего качества.  Независимо от того, хотите ли вы приобрести промышленные товары или личную одежду, это универсальное решение для всех потребностей.


Полуавтоматическая машина для ограждения звеньев цепи

Полуавтоматический станок для производства сетчатых ограждений предназначен для изготовления сетчатых ограждений различных размеров.Проволока снимается со стойки, затем проходит через матрицы, в которых образуется АЛМАЗНОЕ ОТВЕРСТИЕ. Доступны различные расстояния между алмазными отверстиями. Канат с алмазным рисунком автоматически подается на вал намотки в процессе связывания. Сетка из звеньев цепи автоматически наматывается в рулоны при изготовлении желаемой длины.

Характеристики:
Полуавтоматическая машина для забора звеньев цепи проста в эксплуатации и управлении.
Станок управляется автоматическим контроллером PLC, поэтому для управления им нужен только один человек.
Поверхность сетки заборной сетки ровная.
Эта машина отличается надежной работой, меньшим количеством проблем и простым обслуживанием.
Особенно подходит для создания небольших заводов / производственных предприятий.

Два типа:
В соответствии с подачей проволоки
Полуавтоматическая машина для забора звеньев цепи с двумя проводами
Полуавтоматическая машина для забора звеньев цепи с одной проволокой

Основные технические параметры:

Станок для изготовления сетки с отверстиями 25 мм

LXH-60-120 Модель:
Размер: длина: 2.9 м x ширина: 0,57 м x высота: 0,85 м
Максимальная рабочая платформа: 8000 мм
Максимальная ширина плетения: 4,0 м (может быть изменена в соответствии с требованиями заказчика)
Максимальный диаметр проволоки: 4,0 мм, минимальный диаметр проволоки: 1,0 мм
Мощность: 1,1 КВт
Производительность: 60-120 кв.м / час
Вес: 0,28т.

LXH-15-20 Модель:

Станок для вплетения проволоки диаметром 5,0 мм в сетку ткани

Основные технические данные:
Внешние размеры: Длина: 2400 мм, ширина: 4400 мм, высота: 2500 мм
Максимальная рабочая платформа: 8000 мм, максимальное плетение ширина: 8000 мм
Максимальное отверстие для плетения: 52×52 мм
Максимальный диаметр проволоки: 4. 0 мм, минимальный диаметр проволоки: 1,0 мм
Мощность: 3 кВт / комплект, 0,12 кВт / комплект
Производительность: 15-20 м2 / час
Общий вес: 1,5 т.

Полуавтоматическая ручная машина для забора звеньев цепи Производители и поставщики Китай – Заводская цена

Описание станка
Полуавтоматическая машина для забора звеньев цепи может только изгибать алмазный канат. Из этой проволоки рабочим нужно сделать забор своими руками. Это очень дешевое и надежное исполнение. Эта автоматическая машина для ограждения звеньев цепи очень подходит для небольших заводов.

Характеристики
1, сетка Couter для записи длины готовой проволоки.
2, панель управления для автоматического запуска и остановки машины.
3, простая структура, простота в эксплуатации.

Тип станка и технический параметр:

Модель	Полуавтоматический
Вместимость	15-20 (㎡ / час)
Диаметр проволоки	1. 8-4мм
Размер ячейки	20-100 мм
Ширина сетки	0.6-4м
Мощность двигателя	1,5 кВт + 0,75 кВт
Измерение	2. 4 × 4,4 × 2,5 м

Функция продукта ct:
Забор из звеньев цепи или ромбовидная сетка используется в качестве ограждений для детских площадок и садов, супер шоссе, железной дороги, аэропорта, порта, резиденции и так далее.

Видео на Youtube:

Свяжитесь с нами

К сожалению, по системным причинам наша форма не может нормально отправлять почту.Свяжитесь с нами напрямую, мы ответим вам как можно скорее.

Мобильный: + 86-18133801397

WhatsApp: + 86-18133801397

Почта: [email protected]

Полуавтоматическая машина для ограждения звеньев цепи KMS-1200

Технические характеристики:

• Размер ячейки: 10 × 10 мм – 100 × 100 мм
• Оцинкованная и черная проволока Диаметр: 1 мм – 5 мм *
• Проволока с покрытием из ПВХ Диаметр: 2 мм – 6 мм *
• Производительность (скорость) проволочного ограждения: 150 м2 / час **
• Высота забора: Без ограничений
• Длина забора: Без ограничений
• Контроль качества / компоненты торговой марки: LG – Servo
• Наши машины рассчитаны на непрерывную работу в системе как 24 часа.
• Возможности трехфазного подключения к электросети (промышленный тип) и 2 фазы (монодомный тип)
• Всеми элементами управления можно управлять с помощью сенсорного экрана на панели управления. Скорость проволочного ограждения, длину / ширину проволоки и все данные можно установить с помощью сенсорного экрана.
• Автоматическая остановка при окончании провода, свисании и заклинивании провода. Показывает информацию о состоянии на экране. Благодаря функции автоматической остановки предотвращает образование ошибок проволочного ограждения.
• Операции диагностики и обновления программного обеспечения могут выполняться удаленно через подключение к Интернету.
• Функция «Ежедневный отчет о работе» обеспечивает ежедневный контроль производительности и производительности.
• (Показывает подробные отчеты; сколько времени было выполнено, сколько было произведено ограждений из рулонной проволоки и сколько м2 и т. Д.)
• Функция расчета веса проволоки м2.
• Не имеет ограничений по ширине и длине проволочного ограждения.
• Содержит систему прерывания, чтобы избежать потери проволоки.
• Содержит систему центрирования, для которой не требуется балансировка центра пресс-формы.
• Содержит круглую регулировку по размеру формы.
• Содержит механизм подачи проволоки для уменьшения истирания пресс-формы.
• Рабочая система с минимальным уровнем шума благодаря особой механической конструкции и шумоизоляции, что позволяет использовать ее в жилых домах и квартирах.
• Гарантия 1 год.

* Толщина проволоки зависит от требуемого размера ячейки.
** Размер ячейки 70 мм X 70 мм, испытательные значения толщины проволоки 2,5 мм.
** Часовая производительность может меняться в зависимости от действий оператора.

Примечание. Технические характеристики могут различаться в зависимости от модели машины и разработки продукта.

Данные об импорте и цена машины для ограждения звеньев под кодом ТН ВЭД 8463

Октябрь 20 20164608
Октябрь 14 20169 Может 17 2016,000

Дата	Код ТН ВЭД	Описание	Страна происхождения	Порт разгрузки	Единица	Количество	Стоимость (INR)	За единицу (INR)
Ноя 21 год 2016	84639090	МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ (INOX 1001) (РУЧНАЯ БЕЗ КОМПЬЮТЕРА) (СО СТАНДАРТНЫМ ДОСТУПОМ)	Китай	Patparganj	SET	3	460471	153,49095	84639090	МОДЕЛЬ АВТОМАТИЧЕСКОГО ЗАГЛУШЕНИЯ ЦЕПНОЙ ТЯГИ ADF3 3M PRO	Турция	Chennai Sea	UNT	1	1,847,290	1,847,290
Октябрь 14 2016	84639090	МОДЕЛЬ АВТОМАТИЧЕСКОГО ЗАГЛУШЕНИЯ ЦЕПНОЙ СВЯЗИ ADF34m Eco с модификацией провода 4 мм и дополнительными запасными частями	Турция	Tuticorin Sea	UNT	1	1,918,608
84639090	МОДЕЛЬ АВТОМАТИЧЕСКОГО ЗАГЛУШЕНИЯ ЦЕПНОЙ СВЯЗИ ADF32m Eco со съемным роликовым механизмом	Турция	Tuticorin Sea	UNT	1	1,016,661	1,016,661
1,016,661
Октябрь 06 2016	84633010	ОДНОПРОВОДНАЯ АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ ШИРИНА МАШИНЫ: 2 М, С ПРИНАДЛЕЖНОСТИ	Китай	Нхава Шева Море	UNT	1	383,194	383,194 Октябрь 05 2016	84633030	МОДЕЛЬ АВТОМАТИЧЕСКОГО ЗАГОРАНИЯ ЦЕПНОЙ ТЯГИ ADF3 2M ECO (1 КОМПЛЕКТ)	Турция	Kolkata Sea	SET	1	1,156,425	1,156,425
Октябрь 05 2016	84633010	МАШИНА ДЛЯ ПРОВОЛОЧНОЙ СЕТКИ С АКСЕССУАРАМИ И ЗАПАСНЫМИ ДЕТАЛЯМИ (ПОЛУАВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ)	Китай	Tughlakabad	НАБОР	1	336,481
336 Авг 26 год 2016	84633010	МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ	Китай	Krishnapatnam	НАБОР	1	1,370,107	1,370,107
Июл 28 год 2016	84633030	МОДЕЛЬ АВТОМАТИЧЕСКОГО ЗАГОРАНИТЕЛЯ ЦЕПНОЙ ТЯГИ ADF3 3M ECO	Турция	Mundra	UNT	1	1,320,055	1,320,055
Июл 02 2016	84639090	МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ 1500 кг	Китай	Нхава Шева Море	НАБОР	1	350,420	350,420
Может 19 2016	84639090	АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ЗАБОРОВ (СО ВСЕМИ СТАНДАРТНЫМИ АКСЕССУАРАМИ)	Китай	Нхава Шева Море	НАБОР	1	474,751	474,751
84639090	ШИРИНА МАШИНЫ ДЛЯ ЦЕПНОЙ ТЯГИ: 4000 ММ РАЗМЕР СЕТКИ (ММ): 30X30-150X150MM ДИАМЕТР ПРОВОЛОКИ: 2-4MM	Китай	Nhava Sheva Sea	SET	1 399	НАБОР	1 399	Может 17 2016	84639090	МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ (ШИРИНА: 4000 ММ РАЗМЕР СЕТКИ (ММ): 30X30-150X150 ММ ДИАМЕТР ПРОВОЛОКИ: 2-4 ММ)	Китай	Нхава Шева Море		813599	НАБОР	813899	НАБОР	813899	НАБОР	813899	НАБОР	813899		Апр 22 2016	84639090	ШИРИНА МАШИНЫ ДЛЯ ЦЕПНОЙ ТЯГИ: 4000 ММ РАЗМЕР СЕТКИ (ММ): 30X30-150X150 ММ ДИАМЕТР ПРОВОЛОКИ: 2-4 ММ	Китай	Нхава Шева Море	НАБОР	1 ,199		НАБОР	1 ,199	Мар 22 2016	84639090	ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ЗАБОРОВ ЦЕПНЫХ СВЯЗЕЙ (НОМЕР МОДЕЛИ: SM-CM001) СО ВСЕМИ СТАНДАРТНЫМИ ПРИНАДЛЕЖНОСТИ	Китай	Sachin (Surat)	НАБОР	1	1,616,00016		Мар 10 2016	84639090	ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ	Китай	Нхава Шева Море	НАБОР	1	1,072,448	1,072,448
Мар 10 2016	84639090	МАШИНА ДЛЯ ЗАБОРА ЦЕПНОЙ СВЯЗИ	Китай	Sabarmati ICD	НАБОР	2	262,188	131,094
Фев 18 2016	84639090	АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЗАГОРАНИЯ ЦЕПНЫХ СВЯЗЕЙ	Китай	Chennai Sea	SET	1	221,092	221,092
Декабрь 08 2015	84639090	АВТОМАТИЧЕСКАЯ ЦЕПНАЯ МАШИНА ДЛЯ ЗАБОРА МОДЕЛЬ ADF3-3M	Турция	Vizac Sea	UNT	1	2,096,768	2,096,768
Октябрь 23 2015	84639090	МАШИНА ДЛЯ ЗАБОРА С ПОЛУАВТОМАТИЧЕСКИМ ПРОВОДОМ МОЖЕТ ОБРЕЗАТЬ ТОЛЬКО ДВИГАТЕЛЬ 2. 25 КВТ ТРЕХФАЗНЫЙ	Китай	Нхава Шева Море	НАБОР	1	147 288	147 288

Машина для ограждения звеньев цепи | Хунчжань Wire Mesh Group Co., Ltd.

Машина для забора звеньев цепи

Помимо ограждений из цепных звеньев, мы также поставляем некоторые типы машин для ограждений из цепных звеньев, такие как многофункциональные, полуавтоматические, полностью автоматические машины для ограждения цепных ограждений. Вот подробная информация о машинах.

Многофункциональная машина для ограждения звеньев цепи

1. Размер: длина: 3200 мм
   Ширина: 750 мм высота: 850 мм.
2. Максимальная рабочая платформа: 2000 мм
   Максимальная ширина плетения: 2000 мм.
3. Максимальный размер ячейки: 200 × 200 мм
   Минимальный размер ячейки: 4 × 4 мм.
4. Максимальный диаметр проволоки: 4,0 мм
   Минимальный диаметр проволоки: 0,4 мм.
5. Мощность машины A: 1,5 кВт
   Мощность машины B: 0,8 кВт.

Полуавтоматическая машина для забора звеньев цепи

Машины этого типа просты в эксплуатации и управлении.

1. Размер: длина: 2,9 м ширина: 0,57 м высота: 0,85 м.
2. Максимальная рабочая платформа: 8000 мм.
3. Максимальная ширина плетения: 4,0 м (может быть изменена по желанию заказчика).
4. Максимальный диаметр проволоки: 4,0 мм.
   Минимальный диаметр проволоки: 1,0 мм.
5. Мощность: 1,1 кВт.
6. Производительность: 60-120 кв. М / час.
7. Вес: 0,28 т.

Полностью автоматическая машина для ограждений из звеньев цепи

1. Размер: длина: 3.6 м ширина: 2 м высота: 1,68 м.
2. Подготовка проема: 8мм-100мм.
3. Производительность: 60-120 кв. М / час.
4. Диаметр проволоки: 1,0-4,0 мм.
5. Стандарты проводов с: GB3081-82 YB544-65.
6. Материал проволоки: B 1 F-B 3F.
7. Ширина сетки: 0,6-2 м.
8. Длина: необязательно.
9. Мощность: 1,5-4,0 кВт.
10. Вес: 1,9 т.

Если вам нужно узнать цену, пожалуйста, свяжитесь с бизнес-отделом по электронной почте:

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

Машина для забора звеньев цепи

Машина для забора звеньев цепи, также называемая машиной с алмазной сеткой. Он использует серводвигатель для плетения сетки и более точной резки.
Он может плести сетку и автоматически скатывать ее на высокой скорости.
Изделие аккуратное и красивое.
Машина для ограждения звеньев цепи может быть разделена на полностью автоматическую машину для ограждения звеньев цепи и полуавтоматическую машину для ограждения звеньев цепи.

Главный параметр:

Диаметр проволоки	2 мм – 4 мм
Отверстие сетки	10095 90 мм	10095 Ширина сетки	600-4000 мм
Внешний размер	5.5 м x 4,5 м x 2,5 м
Мощность двигателя	3 кВт
Напряжение	380V
	Частота	5099	3	5099	30м2-100м2 / час
Вес	2 тонны

.
