ГС2112 Станок сверлильный настольный от компании ЧТУП “АвтоДСтехно”
Сведения о производителе настольно-сверлильного станка ГС2112
Производителем настольно-сверлильного станка модели ГС2112 является Гомельский завод станочных узлов ГЗСУ, основанный в 1961 году.
Завод уже более 50 лет выпускает станки токарные с ЧПУ; станки токарно-винторезные; станки сверлильные; узлы станков.
В 1970 году завод приступил к изготовлению узлов к токарно-винторезным станкам: коробки подач и фартуки.
С 1976-1991 годы завод входил в состав Московского производственного объединения «Красный Пролетарий».
В 1972 году освоен выпуск радиально – сверлильных станков модели 2Е52.
В настоящее время ОАО «Гомельский завод станочных узлов» производит металлорежущие станки и комплектующие к ним.
ГС2112 сверлильный станок настольный. Назначение и область применения
Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины сверления производится по плоской шкале или упору.
Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Станки ГС2112 позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание – нет
- нарезание резьб – нет
Указание мер безопасности
- При распаковке станка, его расконсервации, транспортировке, установке, подготовке к работе, эксплуатации и ремонте необходимо соблюдать соответствующие требования безопасности, установленные инструкциями на проведение каждого из видов работ.
- Станок должен быть надежно заземлен, согласно п.7.5 настоящего руководства, электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка не должно превышать 0,1 Ом.
- Перед обработкой детали необходимо надежно закрепить сверлильную головку на колонне рукояткой зажима, деталь на столе станка (в тисках) и инструмент на шпинделе станка.
- Во время работы на станке не разрешается:
- Работать при открытом кожухе ременной передачи
- Производить выбивку патрона при вращении шпинделя
- Производить остановку вращения выключенного шпинделя рукой
- Время остановки вращения шпинделя после его выключения не превышает 5 сек.
- На кожухе, закрывающем ременную передачу, установлен знак “Осторожно! Прочие опасности” и предупреждающая табличка “При включенном станке не открывать”.
- Освещенность рабочей поверхности в зоне обработки в системе комбинированного освещения (общее плюс местное) должна быть не менее 1000 Лк (обеспечивается потребителем с установкой на подставку (верстак), на которой установлен станок, светильника местного освещения).
- Конструкция и исполнение станка обеспечивают требования по виброакустике и шуму
Защитный кожух ременной передачи сблокирован с приводом станка для его отключения при открытии кожуха.
При этом электродвигатель станка может быть запущен в ход только после закрытия кожуха.
В таблице частот вращения шпинделя приведена предупреждающая символика, указывающая на недопустимость переключения рукоятки управления при вращении шпинделя. Для подключения к сети питания на станке установлен штепсельный разъем, около которого установлен предупреждающий знак “Электрическое напряжение” и табличка с характеристикой питающей сети, цепей управления, величиной плавкой уставки предохранителей для зашиты от короткого замыкания.
Шпиндель сверлильного станка ГС2112
Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.
Гайка на конце шпинделя предназначена для снятия сверлильного патрона с конуса шпинделя.
Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
Спецификация составных частей сверлильного станка ГС2112
- Плита – 045.0000.012
- Колонна – 044.0200.000
- Шпиндельная бабка – 044.0000.000
- Механизм подъема шпиндельной бабки – 044.0000.000
- Электрооборудование – 045.0500.000
Спецификация органов управления станка ГС2112
- Кнопка “Стоп”
- Кнопка включения прямого вращения шпинделя
- Кнопка включения обратного вращения шпинделя
- Рукоятка перемещения шпиндельной бабки
- Рукоятка натяжения ремня
- Рукоятка перемещения шпинделя
- Рукоятка зажима шпиндельной бабки на колонне
Аналоги настольного сверлильного станка ГС2112
ЕНС12 – Ø12 – производитель Ейский станкостроительный завод ЕСЗ, г. Ейск
ОД71 – Ø12 – производитель Оренбургский станкозавод, г.
НС-12Б, НС-12-М – Ø12 – производитель Барнаульский станкостроительный завод
ШУНСС-12 – Ø12 – производитель Мукачевский станкостроительный завод, с. Кольчино
ГС2112 – Ø12 – производитель Гомельский завод станочных узлов
ЗИМ1330.00.00.001 – Ø12 – производитель Завод им. Масленникова, ЗИМ-Станкостроитель, г. Самара
МП8-1655 – Ø12 – производитель СтанкоСтроительный завод им. Кирова, г. Минск
БС-01 – Ø12 – производитель Беверс, г. Бердичев
ВС3-5016 – Ø12 – производитель Воронежский станкозавод

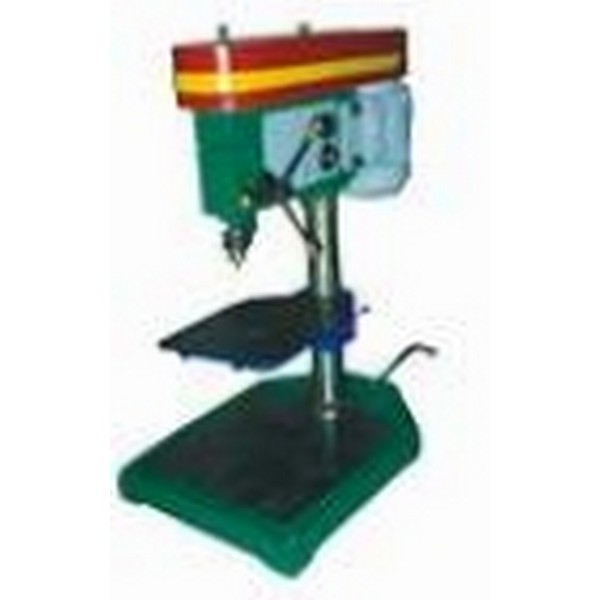

Р175М – Ø12 – производитель Чистопольский завод АвтоСпецОборудование, г. Чистополь

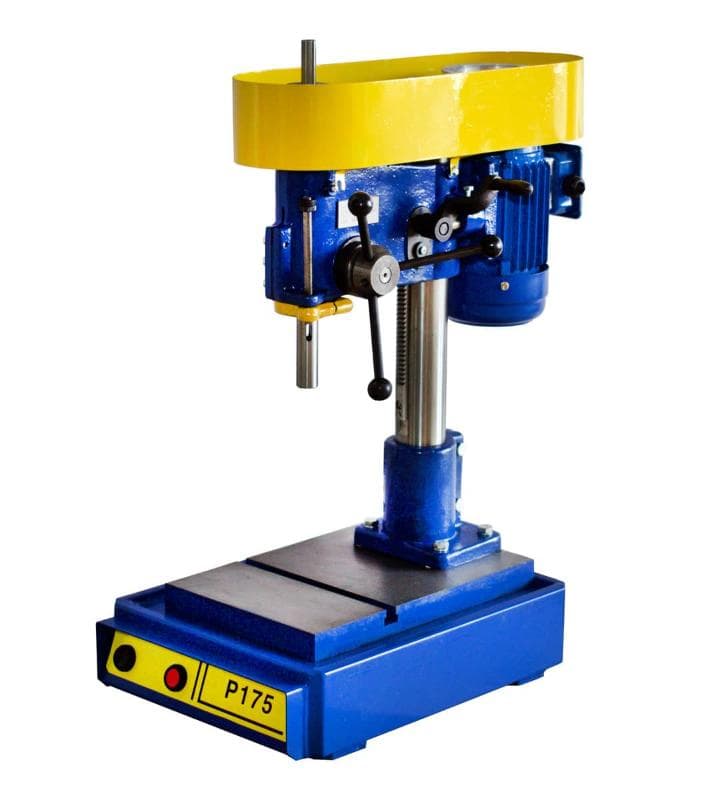

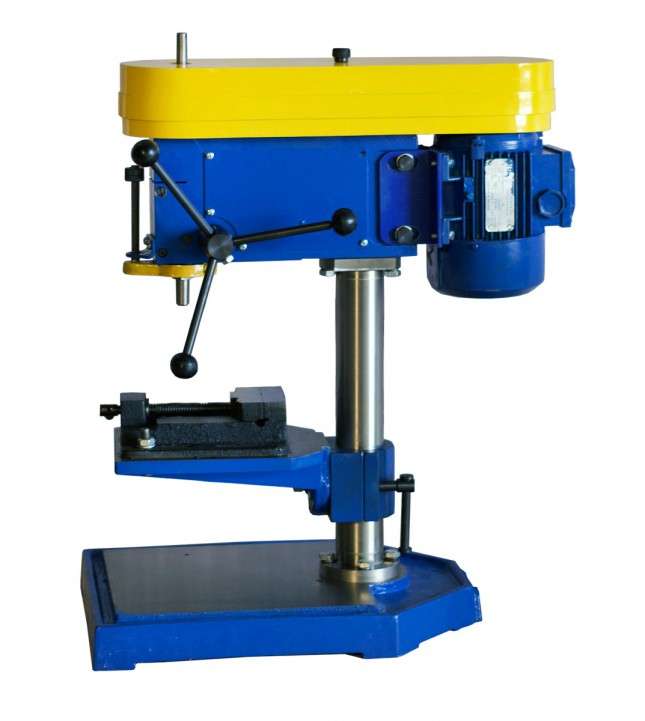

Р175, Р175М – Ø13 – производитель АвтоСпецОборудование
ВИ 2-7 – Ø14 – производитель Волгоградский инструментальный завод
MD-23 – Ø14 – производитель Каунасский станкостроительный завод “Нерис”
Общий вид сверлильного станка ГС2112
Кинематическая схема сверлильного станка ГС2112
Кинематическая схема станка (рис.
2) содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.
Вращение от электродвигателя М передается через ременную передачу на вал шпинделя.
Ручная подача осуществляется рукоятками штурвального устройства, вращение которых через зубчатое колесо 3 передается на рейку 4 пиноли шпинделя.
Электрооборудование и электрическая схема сверлильного станка ГС2112
На станке ГС2112 установлен один асинхронный электродвигатель мощностью 0,55 кВт для привода шпинделя.
В станке применяются следующие величины напряжений переменного тока:
- силовая цепь 3PEN ~380 ± 10% В, 50 ± 2% Гц;
- цепь управления 220 ± 10%В, 50 ± 2% Гц
По классу защиты от поражения электрическим током, электрооборудование относится к I классу по ГОСТ 12.2.007.0-75
Технические характеристики станка ГС2112
| Наименование параметра | 2М112 | ГС2112 |
|---|---|---|
| Основные параметры станка | ||
| Наибольший диаметр сверления, мм | 12 | 12 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 0. .400 | 50..400 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 190 | 190 |
| Рабочий стол | ||
| Ширина рабочей поверхности стола, мм | 250 | 250 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Шпиндель | ||
| Наибольшее перемещение шпиндельной головки (бабки), мм | 250 | |
| Ход гильзы шпинделя, мм | 100 | 100 |
| Частота вращения шпинделя, об/мин | 450..4500 | 450..4500 |
| Количество скоростей шпинделя | 5 | 5 |
| Конус шпинделя | Морзе В18 | |
| Привод | ||
| Электродвигатель привода главного движения Мощность, кВт | 0,55 | 0,55 |
| Габарит и масса станка | ||
| Габариты станка (длина ширина высота), мм | 795 х 370 х 950 | 340 х 690 х 960 |
| Масса станка, кг | 120 | 100 |
