2А-554.

Радиально-сверлильный станок 2А554.

Сверлильный станок 2А554 предназначен

для сверления в сплошном материале,
рассверливания,
зенкерования, развертывания,
подрезки торцов,
нарезания резьбы метчиками
и другие подобные операции.

Применение приспособлений и специального инструмента значительно повышает производительность радиально-сверлильного станка 2А554,
а также расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т.

д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА 2А554:


	2А-554
Диаметр сверления в стали, мм Диаметр сверления в чугуне, мм	50 63
Крутящий момент шпинделя, нм	710
Осевое усилие на шпинделе, н	20000
Мощность главного двигателя, кВт	5.5
Осевое перемещение шпинделя, мм	400
Перемещение головки по рукаву, мм	1225
Перемещение рукава по колонне, мм	750
Вращение рукава вокруг колонны, грд	360
Частота вращения шпинделя, об. /мин.	18-2000
К-во частот вращения шпинделя	24
Подачи шпинделя на оборот, мм/оборот	0,045-5,0
К-во подач шпинделя	24
Конус шпинделя	МК5
Габаритные размеры, мм
– длина, – ширина, – высота	2665 1030 3430
Вес, кг	4700

Заказать и купить радиально-сверлильный станок 2А554 вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Наверх

Радиально-сверлильный станок 2А554: технические характеристики паспорт

Радиально-сверлильный станок 2А554 — это мощный промышленный сверлильный станок, предназначенный для работы с отверстиями в заготовках из металла в условиях крупно-, средне- и мелкосерийного производства, при проведении ремонтов и индивидуальной обработке деталей.

Возможности использования

Радиально-сверлильный станок 2А554 позволяет выполнять следующие виды операций:

сверление;
торцевая подрезка;
развертывание;
нарезание резьб;
зенкерование.

Конструктивные особенности

Отмечают следующие основные конструктивные особенности радиально-сверлильного станка 2А554:

колонна установлена на подшипники цоколя и поворачивается вокруг оси;
возможность вертикального перемещения рукава по колонне;
возможность вращения рукава с колонной вокруг вертикальной оси;
возможность горизонтального перемещения сверлильной головки вдоль направляющих рукава.

Радиально-сверлильный станок 2А554 используется при массовом, крупно- или мелкосерийном производстве.

Принцип работы и особенности конструкции станка

Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяя производить на нем сверление квадратных отверстий, выточку внутренних канавок, вырезку круглых пластин из листа и т.д. При соответствующей оснастке на станке можно выполнять многие операции характерные для расточных станков.

Сосредоточение всех органов управления на сверлильной головке, наличие гидрозажима колонны, сблокированного с зажимом сверлильной головки, автоматизация зажима рукава, наличие системы предохранительных устройств, исключающих поломку станка вследствие перегрузок, позволяют максимально сократить вспомогательное время и достичь высокой производительности.

Компоновка станков традиционная для радиально-сверлильных станков и включает:

Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, на которой неподвижно закреплена внутренняя колонна
На внутренней колонне на подшипниках монтируется наружная, вращающаяся колонна, на которой размещается рукав со сверлильной головкой.
Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной
Сверлильная головка с возможностью горизонтального перемещения по направляющим рукава
Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки
Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие
Все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов
Все органы управления сосредоточены на панели управления сверлильной головки
Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов
Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок
Шпиндель станка уравновешен в любой точке его перемещения
Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления

Расположение составных частей радиально-сверлильного станка 2А554

Расположение составных частей сверлильного станка 2а554

Спецификация составных частей радиально-сверлильного станка 2А554

Плита — 2M55. 00.I0.000
Агрегат охлаждения — 2M55.00.12.000
Заземление станка — 2М55.00.86.000
Электрооборудование колонны — 2M55.00.81.000
Цоколь, колонна — 2М55.00.11.000
Зажим рукава — 2М55.00.23.000
Рукав — 2M55.00.2I.000
Гидрозажим — 2М55.00.33.000
Токосъемник — 2M55.00.I4.000
Гидростанция — 2М55.00.32.000
Редуктор — 2M55.00.3I.000
Механизм подъема — 2М55.00.22.000
Электрооборудование рукава — 2А554.00.94.000
Механизм ручного перемещения головки — 2А554.50.28.000
Устройство штурвальное — 2А554.50.26.000
Шпиндель — 2А554.50.55.000
Механизм подач — 2А554.50.25.000
Рукоятка управления фрикционной муфтой — 2М55.50.48.000
Электрооборудование головки — 2А554.50.95.000
Привод ускоренного отвода шпинделя — 2А554.50.95.000
Противовес — 2А554.50.37.000
Зажим головки — 2М55.50.36.000
Установка насосная — 2А554.50.65.000
Смазка — 2М55. 50.68.000
Гидрокоммуникация — 2А554.50.67.000
Цилиндр главный — 2М55.50.66.000
Привод гидропреселектора — 2М55.50.46.000
Гидропреселектор — 2А554.50.45.000
Муфта фрикционная — 2M55.50.I5.000
Коробка скоростей — 2A554.50.I6.000
Коробка подач (24 ступени) — 2A554.50.I7.000
Коробка подач (12 ступеней) — 2А554.50.18.000
Головка сверлильная — 2А554.50.00.000
Гидропанель — 2А554.50.47.000

Повышение производительности и функциональных возможностей станка возможны с применением приспособлений и специального инструмента, которые позволяют выполнять выточку внутренних канавок, вырезку круглых пластин, а также работы, характерные для расточных станков.

Фурнитура Кронас по доступным ценам тут!

Габариты рабочего пространства

Устройство радиально-сверлильного станка 2А554

Плита;
Система охлаждения;
Заземление;
Электрооборудование;
Цоколь, колона;
Зажим рукава;
Рукав;
Гидрозажим;
Токосъемник;
Гидростанция;
Редуктор;
Механизм подъема;
Электрооборудование;
Механизм ручного перемещения;
Штурвальное устройство;
Шпиндель;
Механизм подач;
Управление фрикционной муфтой;
Электрооборудование;
Ускоренный отвод шпинделя;
Противовес;
Зажим головки;
Насосная станция;
Система смазки;
Гидрокоммуникация;
Главный цилиндр;
Привод гиропреселектора;
Гидропремелектор;
Фрикционная муфта;
Коробка скоростей;
Коробка подач 24 скорости;
Коробка подач 12 скоростей;
Сверлильная головка;
Гидропанель

Кинематическая схема радиально-сверлильного станка 2А554

Шпиндель радиально-сверлильного станка

Шпиндель станка 1 расположен в выдвижной пиноли 5. В передней опоре, кроме двух радиальных шариковых подшипников, установлен также упорный подшипник 3, воспринимающий осевую нагрузку при сверлении.

В задней опоре расположенный радиальный и упорный подшипники 7 и 6 соответственно. Затяжка упорных подшипников выполняется через опорную шайбу 8 гайкой 9.

Передача вращательного движения от коробки скоростей к шпинделю выполняется через его хвостовую часть, которая шлицами входит в сопряжение с гильзой коробки скоростей.

Нижняя часть шпинделя имеет конус Морзе 5 для установки режущего инструмента.

На пиноли шпинделя 7 нарезана рейка, предназначенная для передачи движение подачи. Специальной шпонкой 12 обеспечивается ограничение хода шпинделя, конец которого заходит в паз пиноли.

Штырь 2 служить для остановки шпинделя в крайних положения, которые воздействует на микропереключатель 10, размыкая цепи питания электродвигателя.

Сверлильная головка станка

Сверлильная головка состоит из нескольких сборочных единиц. Коробка скоростей и подач расположены в верхней части головки. В задней плоскости прикреплена панель управления гидросистемой. Кроме этого, головка снабжена электрогидравлическими механизмами преднабора (преселекции). Позволяющие производить следующий технологический режим обработки еще до окончания предыдущего.

Размещается она на направляющих рукава, по которым с легкостью перемещается в радиальном направлении.

Расположение органов управления радиально-сверлильного станка 2А554

Расположение органов управления сверлильным станком 2а554

Перечень органов управления радиально-сверлильного станка 2А554

Станок включен; станок выключен
Заземление
Выключатель вводной
Выключатель электронасоса охлаждения

Кран включения охлаждающей жидкости
Маховик перемещения сверлильной головки
Рукоятка ручного ускоренного подвода шпинделя и включения механической подачи
Кнопка отжима сверлильной головки
Кнопка отжима колонны и сверлильной головки
Кнопка зажима колонны и сверлильной головки
Кнопка зажима лимба для настройки глубины сверления
Рукоятка переключения диапазона подач
Рукоятка натяжения пружин противовеса
Переключатель автоматизированных циклов
Маховик тонкой ручной подачи шпинделя
Кнопка отключения шпинделя от коробки скоростей
Рукоятка предварительного набора скоростей
26. Кнопка пуска главного электродвигателя
Лампа сигнальная фильтра гидросистемы
Кнопка управления опусканием рукава
Рукоятка предварительного набора подач
Кнопка «Общий стоп»
Рукоятка управления пусковой реверсивной муфтой и переключения скоростей и подач
Включатель освещения
Кнопка управления подъемом рукава
Лампа сигнальная предварительного набора скоростей, подач

Паспортные сведения РСС

Технические характеристики: общая масса равна 4,7 тонны, габариты 2,66×1,02×3,30 метра. Классификатор по точности соответствует параметру H. Максимально разрешенный диаметр просверливания отверстия для стали маркировки 45 равен 5,0 см.

Для чугунных изделий ограничения в размере 6,3 см. Максимальный вылет шпинделя равен 1,6 метра, минимальный – 0,3 метра. Наивысшая высота выстрела рукава составляет 0,75 метра, скорость вращения головки 1,4 м/мин.

Размер рабочей платформы РСС равен 1,0×2,5 метра. При этом допускается установка дополнительного оборудования для повышения точности и функциональности, но его вес не должен превышать 15 кг. Диаметр гильзы равен 90 мм, максимальное количество оборотов 2 тыс. об/мин, суммарное число скоростей – 24. Граничная подача на один оборот составляет до 5,0 мм.

Основной привод станка РСС приводится в движение за счет работы электрического мотора мощностью 5,5 кВт. Перемещение шпинделя по рукаву осуществляется за счет электрической установки мощностью 2,2 кВт. Срок гарантийного обслуживания равен 12 месяцам, так гласит паспорт.

Общая компоновка станка

Основанием станка является фундаментная плита, на которой неподвижно закреплен цоколь. В цоколе на подшипниках монтируется вращающаяся колонна, выполненная из стальной трубы. Рукав станка со сверлильной головкой размещен на колонне и перемещается по ней с помощью механизма подъема, смонтированного в корпусе на верхнем торце колонны. В этом же корпусе расположено гидромеханическое устройство для зажима колонны и токопроводящее устройство для питания поворотных и подвижных частей станка. Механизм подъема связан с рукавом ходовым винтом.

Сверлильная головка выполнена в вице отдельного силового агрегата и состоит из коробки скоростей и подач, механизмов подачи и ускоренного етвода шпипделя, шпинделя с противовесом и других узлов. Она перемещается по направляющим рукава вручную. В нужном положении головка фиксируется установленным на ней механизмом зажима.

В фундаментной плите выполнен бак и закреплена насосная установка для подачи охлаждающей жидкости к инструменту. На плите устанавливается стол для обработки на нем деталей небольшого размера.

Все органы управления станком сосредоточены на сверлильной головке. На панели цоколя размещены только кнопки вводного выключателя, подключающего станок к внешней электросети, и выключателя управления насосом охлаждения. Для освещения рабочей зоны в нижней части сверлильной головки установлена электроарматура.

Электроаппаратура смонтирована в нише, выполненной с обратной стороны рукава.

Станок радиально-сверлильный 2А554-1

Промышленный радиально-сверлильный станок 2А554-1 считается модифицированной версией 2М55 и активно применяется при серийном производстве в сборочных цехах, крупных ремонтных мастерских и производственных предприятиях для выполнения таких технологических операций:

сверление;
зенкерование;
рассверливание;
подрезка торцов в обоих направлениях;
растачивание отверстий;
развертывание;
нарезание резьбы.

С помощью 2А554-1 возможно создавать глухие и сквозные отверстия в крупногабаритных деталях, а также проводить чистовую обработку заготовок, в процессе которой достигается заданная точность размеров. Основной принцип функционирования станка – это подача движения на сверлильную головку, а соответственно на инструмент, благодаря чему осуществляется сверление и резные работы.

Комплектация

При дополнительном оснащении конструкции 2А554-1 возможно не только расширить возможности, но и увеличить производительность. За дополнительную оплату предлагается укомплектовать агрегат втулками, сверлами и резцами, рабочим столом, патронами, за счет чего оператор может производить такие работы:

формирование квадратных отверстий;
выточка канавок во внутренней части заготовки;
вырезка круглых элементов и др.

Типовая комплектация оборудования помимо станка в сборе, включает руководство по эксплуатации, комплект втулок, клинья для демонтажа запчастей, запасные детали, рабочие инструменты для обслуживания станка.

Строение

Структура оборудования 2А554-1 достаточно традиционная для радиально-сверлильных станков:

литая колонна, которая поворачивается вокруг вертикальной оси за счет подшипников, что крепятся на цоколе;
горизонтально перемещающаяся на рукаве сверлильная головка;
расположенный в цилиндрической гильзе шпиндель;
рукав, вертикально передвигающийся на колонне;
фрикционная муфта, которая обеспечивает защиту коробке скоростей и быстрый реверс;
механизм подачи охлаждающей жидкости в зону резания;
элементы управления (кнопки и рукоятки), находящиеся на панели сверлильной головки;
электрооборудование, монтированное с обратной стороны рукава.

Преимущества и особенности

Части станка крепятся к основе с помощью гидравлических зажимов, которые способны выдерживать большие нагрузки при обработке деталей. Быстрые сверлильные и резные работы производятся за счет гидравлического управления коробками скоростей и подач.

Оборудование обладает жесткой конструкцией, благодаря чему технологические операции проводятся с высокой точностью. Использовать 2А554-01 можно для обработки крупногабаритных деталей, чего не могут себе позволить более ранние модели радиально-сверлильных устройств. Если необходимо выполнить манипуляции с мелкими и средними по размеру деталями, оператор может монтировать рабочий стол небольших габаритов.

За счет передвижных блоков коробки скоростей становится возможным работать на одной из 24 ступеней частоты вращения (от 18 до 2000 оборотов в минуту). В сравнении с более ранними станками 2А55, 2Н55, промышленный агрегат 2А554-01 имеет такие отличительные особенности:

современный механизм способен нарезать резьбу в стали 45 диаметром М52-5 мм;
можно устанавливать оснастку, масса которой не более 15 кг;
количество электродвигателей в конструкции увеличено до 7;
общая мощность установленных электродвигателей – 8,9 кВт.

2А554-01 – это выгодное сочетание цены и качества, при постоянно высоких показателях производительности. Радиально-сверлильное оборудование отличается долговечностью, бесперебойным и безаварийным функционированием на производственных площадях.

2А554-1 позволяет выполнять даже самые сложные операции за короткое время. Стоит обратить внимание на применение новой технологии покраски конструкции устройства, что обеспечивает защиту от механического воздействия.

Станко 2А554 Радиально-сверлильный станок Подержанные станки

Описание
Технические характеристики
Об этом продавце

Тип: 2A554
Производитель: STANKO
Произведено:
параметры:
Мощность сверления: 50 мм
Длина плеча: 1600 мм

Скорость вращения шпинделя: 2000 об/мин :
2665 x 1030 x 3430 мм
Вес машины: 4700 кг

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ø сверления	50 мм
Длина стола	2555 мм
Ширина стола	1020 мм
Длина плеча	1600 мм
——————-
Длина x ширина x высота	2665,0 × 1030,0 × 3430,0
Вес	4700 кг
Рабочее время
Время работы под напряжением
Государственный	хороший
По местным нормам	———
Статус

Тип клиента	Реселлер
Активен с	2008
Предложения онлайн	513
Последнее действие	11 февраля 2023 г.

Описание

Тип: 2A554
Производитель: Станко
Сгенерировано:
Параметры:
Пропускная способность: 50 мм
Длина. x 1020 мм
Размеры машины:
2665 x 1030 x 3430 мм
Вес машины: 4700 кг

Технические характеристики

Ø сверления	50 мм
Длина стола	2555 мм
Ширина стола	1020 мм
Длина плеча	1600 мм
——————-
Длина x ширина x высота	2665,0 × 1030,0 × 3430,0
Вес	4700 кг
Рабочее время
Время работы под напряжением
Государственный	хороший
По местным нормам	———
Статус

Об этом продавце

Тип клиента	Реселлер
Действует с	2008
Предложения онлайн	513
Последнее действие	11 февраля 2023 г.

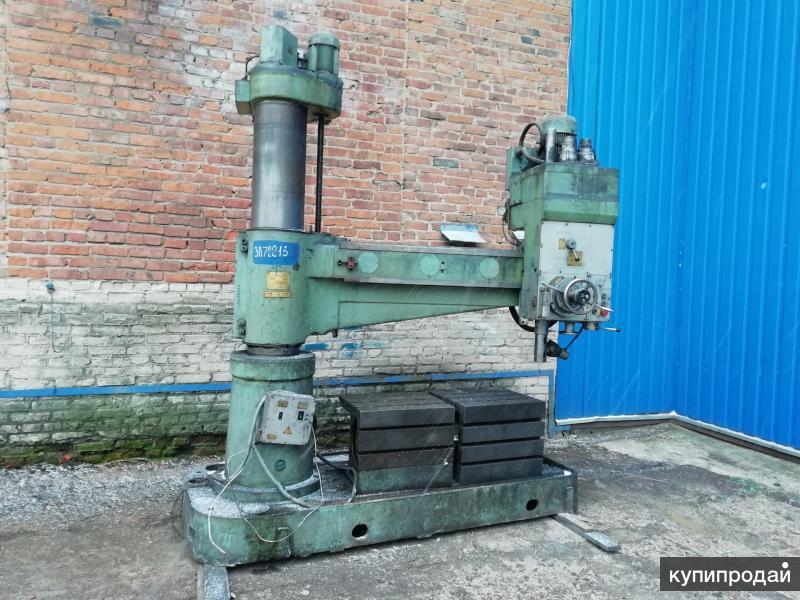

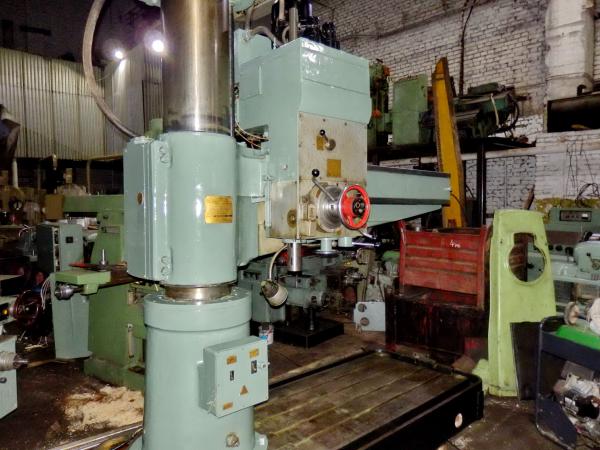

Радиально-сверлильный станок 2A554

Регистрация
Логин

П.В. Герсон

Герсон-Машинс

Dostarczamy obrabiarki na zamówienie klienta. Поставляем станки по заказу клиента.

Посмотреть все списки

Контактная информация

[электронная почта защищена]

0000

gerson-machines.

com

/

Распечатать страницу (Получить предложение)

Отчет

Радиально-сверлильный станок 2A554

3 года назад

Цена по запросу

Обзор

Радиальное бурение, длина плеча 1600мм

Свяжитесь с продавцом для получения дополнительной информации.

Технические характеристики

Цена : Цена по запросу	Код продукта: 4099
Производитель : Другое	Модель: 2А554
Год : 1991	Статус: собран и работает
Происхождение: США	Продолжительность : –
Дата последней редакции: –	Расположение : –
Дата Добавлена : 01. 08.2019

Видео

Нет доступных видео

Пока нет комментариев.

Оставить комментарий Пожалуйста Зарегистрируйтесь или Авторизоваться

Для этой машины нет подходящего специалиста

Найти эксперта

Новейшие машины на рынке

€80 000,00

Одноголовочная автоматическая линия намотки и термоусадочной упаковки (Ref.Sh30217)

Denizli , Турция

Демонтировано и работает
2006

60 000,00 евро

140 Экструдер Д/Д 26 (Арт.

Ш30221)

Денизли , Турция

Новый
2020

цена по запросу

Система плазменной резки с ЧПУ Esab Eagle 3500

Расположение Город , Страна

В сборе и в рабочем состоянии
2007

цена по запросу

Ельсинград LVD 3000 Гидравлические ножницы

Местоположение Город , Страна

В сборе и в рабочем состоянии
–

цена по запросу

Полуавтоматическая ленточная пила Kasto HBA 520U

Местоположение Город , Страна

В сборе и в рабочем состоянии
1987

цена по запросу

ВЫСОКОЧАСТОТНЫЙ ПРЕСС для панелей – ME-TAU ELECTRONIC PRESS 2 C/C

Верона (провинция) , Италия

Демонтирован и не работает
1990

11 046,00 €

Токарный станок с ЧПУ Boehringer VDF 180C

Расположение Город , Страна

Собран и работает
1986

цена по запросу

3D ПРИНТЕР

Арагон , Испания

В сборе и в рабочем состоянии
2016
