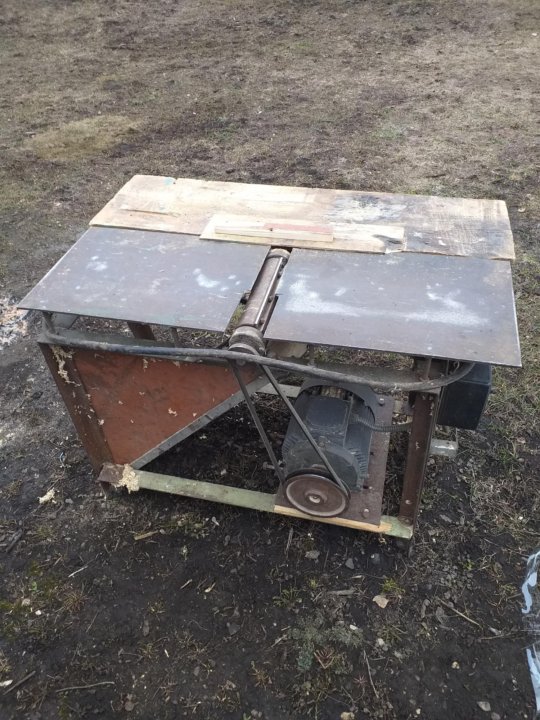

Станок деревообрабатывающий сдб 1: Купить станок деревообрабатывающий бытовой СДБ- Тульский комбайновый заво СДБ-1 — объявление № Т-6666612 (3980437) на Барахла.НЕТ
alexxlab | 29.12.2022 | 0 | Разное
Доработка убдн 1 своими руками

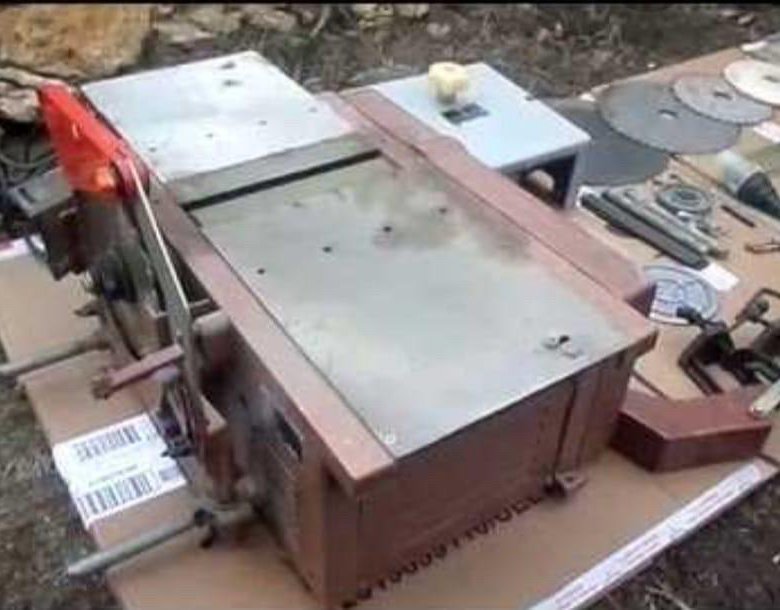

УБДН-1 станок бытовой комбинированный деревообрабатывающий. Назначение, область применения
Станок деревообрабатывающий настольный УБДН-1 представляет собой компактное настольное устройство для обработки пиломатериалов хвойных и лиственных пород.
Станок деревообрабатывающей УБДН-1 предназначен для выполнения следующих работ:
Станок должен эксплуатироваться в закрытых сухих бытовых помещениях, кpoме жилых. После 15 минут работы останавливайте устройство на 10 мин для охлаждения двигателя. Через каждые 500 час. работы устройства необходимо производить смазку подшипников фуговального барабана и электродвигателя.
Для смазки подшипников фуговального барабана необходимо: отвернуть гайки 20, снять крышки 21, удалить старую смазку и заполнить подшипник новой в количестве 3—5 граммов на подшипник.
Смазку подшипников электродвигателя производить в мастерских по ремонту бытовой техники.
В качестве смазки можно применять любую смазку для подшипников качения.
Станок УБДН-1 может работать в следующих условиях.
Питание и управление электродвигателем машины осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц. Машины не требуют стационарного заземления.
Копировально-фрезерный станок Бобр 1
Назначение:
Копировальное ручное устройство БОБР 1 является ручным станком, оборудованным узлом контурной фрезеровки углов заготовки произвольной формы.
Данный станок предназначен для обработки заготовок в условиях малого производства или же в качестве дополнения в большом производстве.
КОМПЛЕКТАЦИЯ СТАНКА:
Высокочастотный электродвигатель;
Узел фиксации заготовки;
Регулируемый упор по толщине кромки;
Фреза r=2 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА БОБР 1:
| Размер рабочего стола | 1000х700х28 мм |
| Электродвигатель фрезеровки | 0,6 кВт |
| Частота вращения фрезы | 27000 об/мин |
Макс. толщина кромочного материала | 3,0 мм |
| Мин. и макс. толщина обрабатываемой заготовки | 10:60 мм |
| Габариты станка | 1000х700х1000 мм |
| Габариты упаковки | 450х220х105 мм |
| Вес БРУТТО | 13 кг |
techno-servis43.ru
Описание конструкции деревообрабатывающего станка УБДН-1
Устройство состоит из сборного корпуса, в котором установлен приводной асинхронный однофазный электродвигатель. Система крепления двигателя — «мягкая». Вращение от двигателя на вал фуговального барабана осуществляется с помощью клиноременной передачи. Шкив на валу двигателя изготовлен из изоляционного материала. Корпус устройства изолирован от токоведущих частей двойной изоляцией. При ремонте привода двойную изоляцию необходимо сохранять. Выступающие концы вала фуговального барабана служат для установки различных сменных инструментов и приспособлений. В средней части вала установлен барабан с закрепленными на нем ножами для фугования пиломатериалов.
Кроме этого, к корпусу устройства крепятся стол для фрезерных и сверлильных работ и токарное приспособление.
Включение устройства производится выключателем, находящимся на боковой стенке устройства.

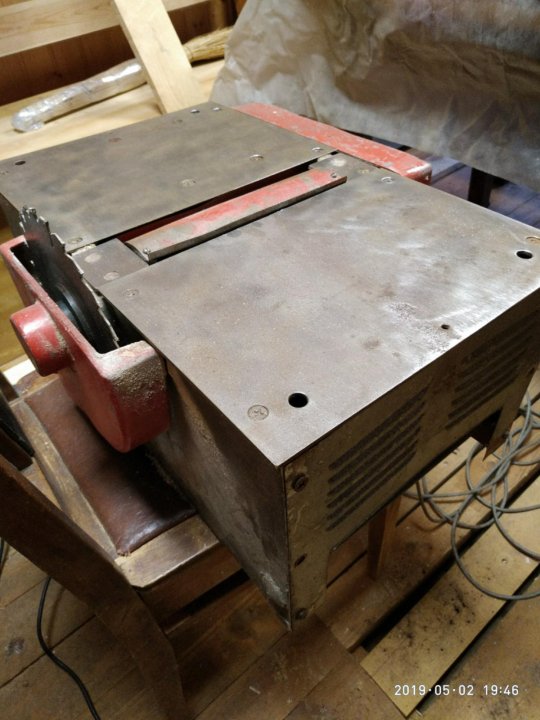

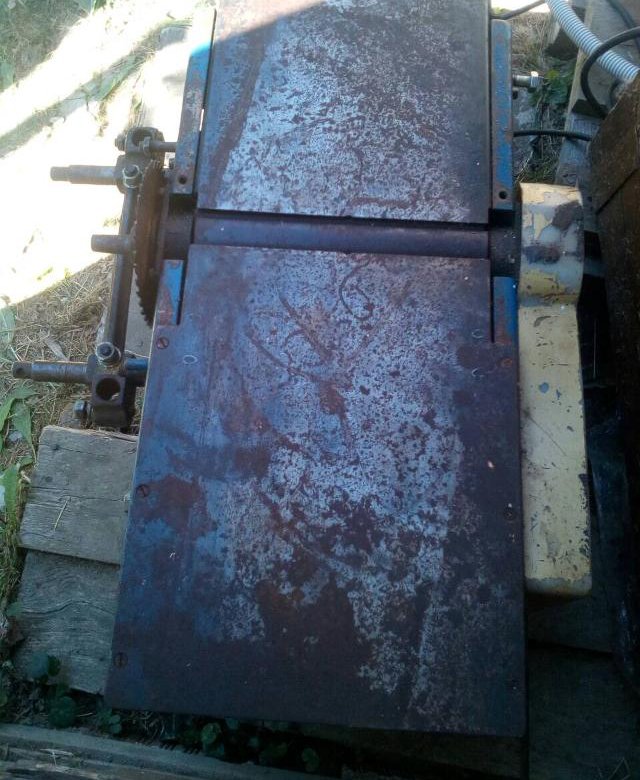

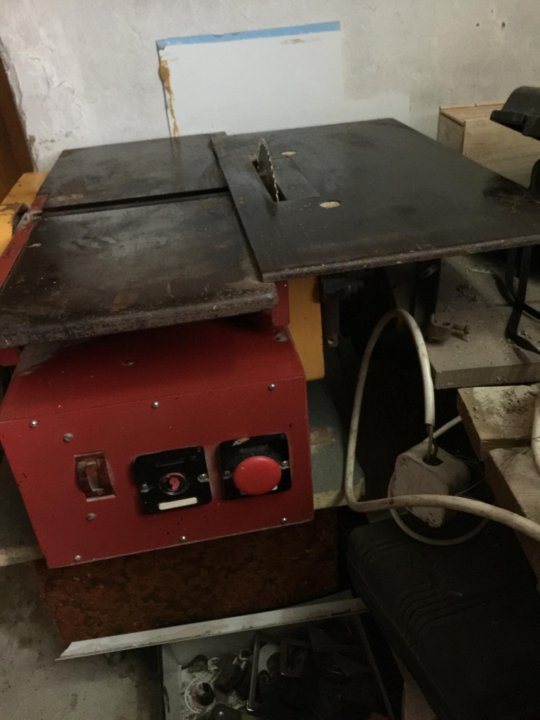

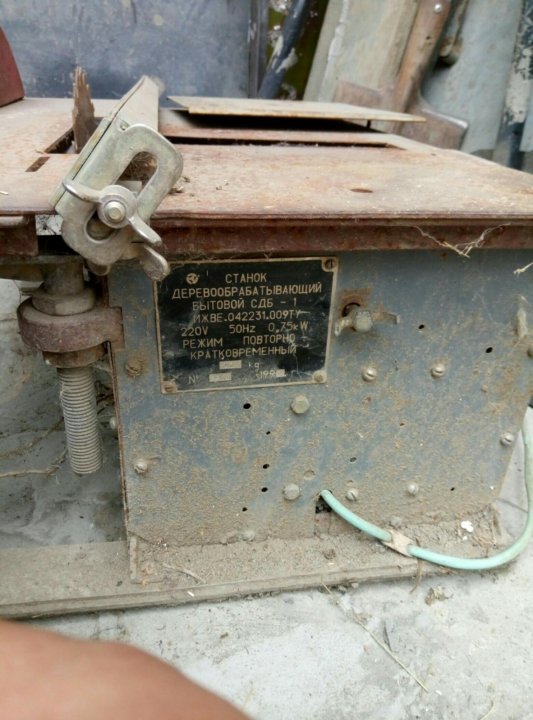

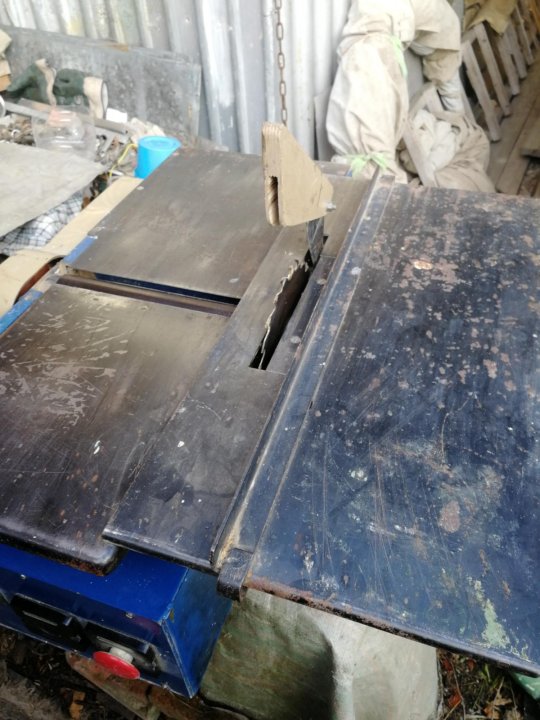

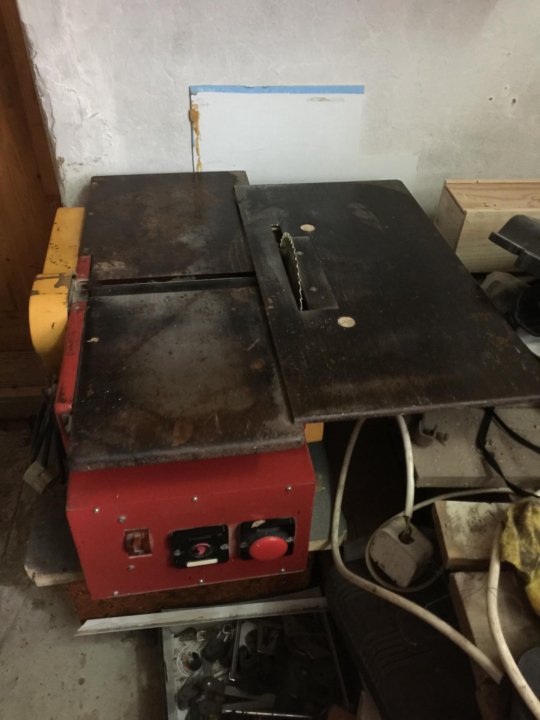

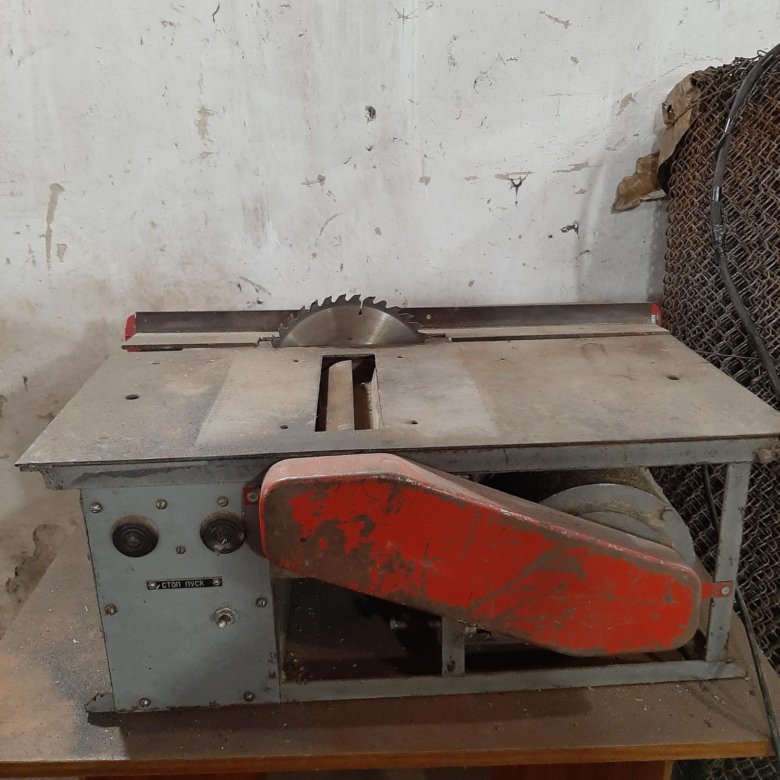

Бытовой деревообрабатывающий универсальный станок, СБД-1 (настольный)
Описание
Предназначен для выполнения операций: распиловка древесины вдоль и поперек волокон; косая распиловка древесины; фугование древесины; нарезание шипов ящичного типа.

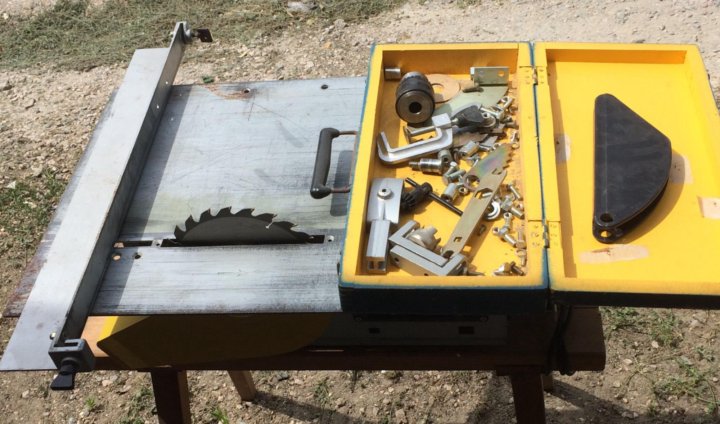

Комплектация
Станок может выпускаться в исполнении с подключением к сети переменного трехфазного тока напряжением 380 В.
Связаться с продавцом
Наибольшая ширина обрабатываемых изделий при фуговании, мм 260-5 Наибольшая толщина обрабатываемых изделий при фуговании с прижимным устройством, мм 55 Толщина состругиваемого слоя за один проход, мм 0 — 3 Общая длина фуговальных столов, мм 625+5 Ширина фуговальных столов, мм 310-1,3 Частота вращения ножевого вала, мин -1 4500+500-225 Размер пильного стола (длина х ширина), мм 540-2 х 250-1,5 Диаметр дисковой пилы, мм 200-5 Наибольшая толщина при распиловке, мм 55 Наибольшая толщина при распиловке под углом 45о в вертикальной плоскости, мм 35 Наклон упора в вертикальной плоскости при распиловке, град 90; 45 Поворот упора в горизонтальной плоскости при распиловке, град + 90 Габарит станка, не более, (длина х ширина х высота), мм 780 х 635 х 420 Масса станка с принадлежностями, не более, кг 95 Параметры электрооборудования: Род тока питающей сети переменный однофазный Частота тока сети, Гц 50 Напряжение сети, В 220 Количество электродвигателей, шт.
1 Тип электродвигателя однофазный асинхронный или трехфазный Частота вращения электродвигателя, мин-1 2800+200 -100 Мощность электродвигателя, не менее, кВт 1,1
Лицензии и сертификаты
Связаться с продавцом
Доставка и оплата
Не указана
Связаться с продавцом
www.equipnet.ru
Фугование пиломатериалов на комбинированном станке УБДН-1
Перечень деталей для фугования на комбинированном станке УБДН-1 (рис.3)
Для Фугования пиломатериалов на комбинированном станке УБДН-1 необходимо:
При подаче пиломатериала планка красного цвета защитного ограждений 19 отходит, открывая фуговальные ножи. После прохода материала под действием пружины планка возвращается в исходное положение, закрывая ножи, предохраняет руки в опасной зоне.
Малые металлообрабатывающие станки по металлу
Описание продукта
Малые комбинированные металлообрабатывающие станки по дереву Деревообрабатывающие станки
Краткое описание:
1.
Он предназначен для обработки металлоидных материалов.
2.Он может использоваться для 2D и 3D гравировки и резки твердой древесины, розового дерева, изоляции, пластика и химии, ПХБ, ПП, ПЭ, ПВХ, МДФ, акрила, алюминия, латуни и так далее.
3.Она оснащена стальной цепью, шпинделем воздушного охлаждения, большим шаговым двигателем, линейными направляющими на Тайване и шариковым винтом для обеспечения высокой точности.
4.Применение:
1) Мебельная промышленность: двери, шкафы, столы, стулья
2) Индустрия рекламы: вывески, логотипы, значки, рекламные щиты, вывески для встреч, рекламные щиты
3) Индустрия декоративно-прикладного искусства: изделия из дерева, подарочные коробки, шкатулки для драгоценностей.
4) Электронная промышленность: печатная плата, изоляционные материалы
5) Музыкальная индустрия: музыкальные инструменты, корпус динамика
6) Мягкий металл: алюминий, латунь
Параметры продукта:
Скорость вращения шпинделя
Компьютерный интерфейс
24 400 24
| № | Описание | Параметр |
| 1 | X, Y, Z Рабочая зона | 1300 * 2500 * 200 мм |
| 2 | Таблица Размер | 1496 * 3000 мм |
| 3 | X, Y, Z Точность позиционирования | ± 0,03 / 300 |
| 4 | X, Y, Точность позиционирования | ± 0. 03 / 300мм |
| 5 | Поверхность стола | Т-образный или вакуумный стол |
| 6 | Рама: | Большая стальная трубная конструкция |
| 7 | X, Y Структура: | Реечный привод, ТайваньРейлы линейные подшипники |
| 8 | Z Структура: | Рельсовые линейные подшипники PMI и шариковый винт TBI |
| 9 | Макс.Потребляемая мощность | (без шпинделя) 4,2 кВт |
| 10 | Макс. Быстрая скорость перемещения | 35000 мм / мин |
| 11 | Макс. Рабочая скорость | 25000 мм / мин |
| 12 | Мощность шпинделя | Шпиндель воздушного охлаждения 4,5 кВт |
| 13 | Скорость шпинделя | |
| 14 | Приводные двигатели | Шаговый двигатель (опция: серводвигатель) |
| 15 | Рабочее напряжение | AC220V / 50/60 Гц, 3PH (опция: 380 В) |
| 16 | Язык команд | G-код |
| 17 | Операционная система | Система управления DSP |
| 18 | Компьютерный интерфейс | |
| 19 | Флэш-память | 512M |
| 20 | Collet | ER32 |
| 21 | X, Y Резолюция | 0. 03 / 300мм |
| 22 | Совместимость программного обеспечения | Программное обеспечение Artcam, type3 software |
| 23 | Рабочая температура окружающей среды | 0 ° С — 45 градусов |
| Относительная влажность | 30% — 75% | |
| 25 | СЗ | 1300 кг |
| 26 | G.W. | 1450 кг |
| 27 | Гарантия | Один год с даты ввода в эксплуатацию |
| 28 | Дополнительные детали | Пылесборник / пылеуловитель оси |
| Роторный система | ||
| Туман-система охлаждения | ||
| Inovance / Yaskawa Серводвигатели |
Все запасные чпу части:
,
Высокое качество 1325 2 головки Деревообрабатывающее оборудование с ЧПУ для деревянной двери Мебель для кабинета Окно для лестницы | Деревообрабатывающее оборудование с ЧПУ | Станок для деревообрабатывающего оборудования Высокое качество 1325 2 головки Деревообрабатывающее оборудование с ЧПУ для деревянной двери Мебель для кабинета Окно для лестницы лестница
Области применения:
1.
Мебель: плита, офисная мебель, двери, шкафы.
2. Изделия из дерева: колонки, игровые шкафы, компьютерные столы, швейные машины, музыкальные инструменты.
3. Обработка плит: изоляция, пластмассовые химические компоненты, печатная плата, кузов автомобиля, дорожка для боулинга, ABS, PP, PE и т. Д.
4. Отделка: акрил, ПВХ, МДФ, стекло, пластик и мягкие металлы, такие как медь и алюминий.
Особенности:
1.Whole Стальная конструкция, импортированная квадратная орбита, шариковый винт для оси z, шестерня для оси x и оси y
2.Современная система управления DSP USB-флеш-диском, программное обеспечение Wentai и программное обеспечение Type3
3.Принять шпиндель воздушного охлаждения 4,5 кВт, вакуумный стол с 6 зонами раздельного управления, вакуумный насос для воды
4.3.0 кВт Система пылеуловителя, пылезащитный кожух, 10 резцов (φ6, φ12.7), 2 цанги
5. Совместимость с колодцами: CAD / Программное обеспечение для проектирования CAM, Type3 / Artcam / Castmate / Wentai для этого станка с ЧПУ .
6.High speed Шаговый двигатель и драйверы, два двигателя для оси Y, максимальная скорость 35 м / мин, значительно повышают скорость обработки.
Параметры:
0
| Модель | AKM-1325 Деревообрабатывающее оборудование с ЧПУ | AKM-1530 | AKM-2030 |
| 1300 × 2500 × 200 мм | 1500 × 3000 × 200 мм | 2000 × 3000 × 200 мм | |
| Максимальная скорость гравировки | 20000 мм / мин | ||
| Мощность шпинделя | 3.Шпиндель воздушного охлаждения мощностью 5 кВт (опция) | ||
| Скорость вращения шпинделя | 6000 ~ 18000 об / мин | ||
| Способ получения данных | Интерфейс USB | ||
| Емкость памяти | 32M | ||
| Формат инструкций | G code | ||
| Резак | Ø3.175 или Ø 6,00 мм | ||
| Блок питания | AC220 / 50HZ | ||
| Структура стола | Вакуумный стол / зажим | ||
| X, Y структура | Тайвань HIWIN линейный направляющий и реечный механизм | ||
| Z структура | Тайвань HIWIN линейный направляющий и оригинальный шариковый винт TBI | ||
| Программное обеспечение | Artcam / Type3 / UcancamV9 (опция) | ||
| Операционная система | Система DSP | ||
| Система привода | Шаговый / серводвигатель | ||
| Вес | 1200кг | 1500KG | 1800кг |
Подробные фотографии с ЧПУ деревообрабатывающее оборудование :
Образцы:
Контактное лицо: Бек Го
Trademanager: cn1520072148peac
Вы бы лучше отправить нам сообщение с вашей подробной контактной информацией, чтобы мы могли предоставить подробное предложение.
Упаковка и завод:
Гарантия качества 1.1 года, машина с основными деталями (исключая расходные материалы) должна быть заменена бесплатно, если есть какие-либо проблемы в течение гарантийного периода. 2. Пожизненное обслуживание бесплатно для этого деревообрабатывающего оборудования с ЧПУ. 3. Бесплатный учебный курс на нашем заводе. 4. Мы предоставим вам расходные материалы по агентской цене, когда вам потребуется замена. 5,24 часа в режиме онлайн каждый день, бесплатная техническая поддержка. 6.Машина была скорректирована перед поставкой. 7. Наш персонал может быть отправлен в вашу компанию для установки или настройки при необходимости.
Jinan AccTek Machinery Co., Ltd была расположена в зоне высоких технологий Цзинаня, которая с 2005 года специализируется на производстве станков с ЧПУ и лазерных станков.
Наша продукция продается во многих странах Европы и Америки.
Эти продукты очень популярны на этих рынках и занимают лидирующие позиции в области производства резьбы.
Наша компания имеет высококачественную машину для маркировки волоконного лазера, станок для лазерной резки металла YAG, станок для точечной резки, гравировальный станок для лазерной резки CO2, станок для лазерной маркировки CO2, автомат для лазерной подачи CO2, автоматическая подача Гравировальный станок для лазерной резки, станок для лазерной резки металла и неметалла, станок для плазменной резки с ЧПУ, маршрутизатор с ЧПУ. Продукция Reeci в настоящее время используется более чем 30 000 компаний, школ и государственных учреждений в более чем 70 странах и регионах, таких как Америка, Англия, Франция, Германия, Бразилия, Турция, Канада, Россия, Индия, Юго-Восточная Азия, Ближний Восток и др.
.Деревообрабатывающий станок

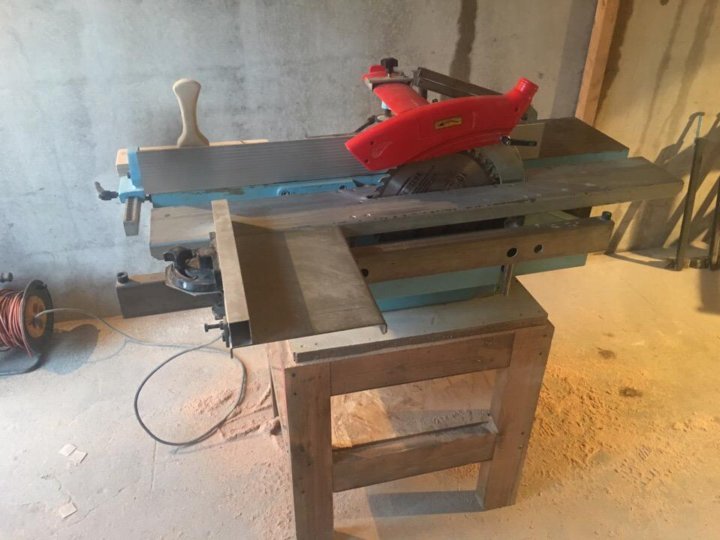

Ml310k, Деревообрабатывающий комбайн ML310K Деревообрабатывающий станок, деревообрабатывающий комбинированный станок
Trade Assurance
Описание продукта
5 рабочая длина
| Модель | Техническая спецификация |
1. 1 Планировка поверхности | Деревообрабатывающий комбинированный станок |
| Режущий блок (с 3 лезвиями) | Φ72mm |
Заточка инструмента на комбинированном станке УБДН-1
Перечень деталей для заточки на комбинированном станке УБДН-1 (рис.6)
Для выполнения заточки инструмента на комбинированном станке УБДН-1 необходимо:
Расширение возможностей комбинированного станка УБДН-1 (В. Г. Шириков)
Внесение несложных изменений в конструкцию станка УБДН-1 позволит расширить его возможности, например, изготавливать из досок вагонку для обивки стен садового домика, делать различные наличники, плинтуса, уголки, рейки, штапики, оконные и дверные переплеты и другие изделия. Выбирать на заготовках из древесины четверти и пазы разных размеров, делать овал, желобок и т.д.
Изготовление вагонки на станке УБДН-1
Прежде всего в верхней плите станка необходимо сделать дополнительные вырезы-проемы в отверстии для фуговального барабана, как указано на рис.
1. Размер вырезов составляет 22х20 мм. Это дает возможность применять режущий инструмент шириной до 20 мм и выбирать паз, четверть и т. д. на глубину до 12-15 мм. При устройстве вырезов качество фугования пиломатериалов не ухудшается.

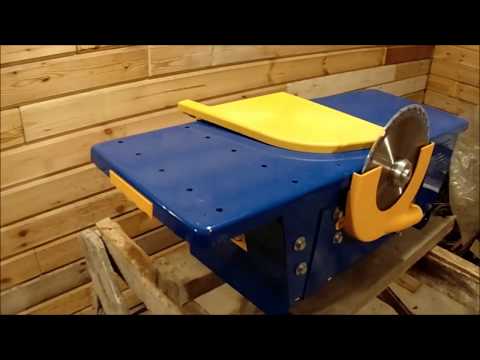

УБДН-1 восстановление и переделка схемы подключения двигателя
Станок деревообрабатывающий настольный УБДН-1 восстановление и переделка схемы подключения двигателя. Погодка сегодня прелесть! Морозец 10 градусов и солнышко. Решил подзарядится витамином Д, а за одним перебрать доставшийся в наследство от отца деревообрабатывающий станок. К нему еще прибамбасы идут для токарных работ. В свое время был шикарнейший станок. И рубанок и циркулярка и наждак, ну и конечно токарный станочек по дереву. Вот как он выглядел в молодости С такими характеристиками
Станок деревообрабатывающий настольный УБДН-1 представляет собой компактное настольное устройство для обработки пиломатериалов хвойных и лиственных пород.
Станок деревообрабатывающей УБДН-1 предназначен для выполнения следующих работ: • раскрой пиломатериалов, толщиной не более 25 мм • фугование пиломатериалов, шириной не более 100 мм • сверление отверстий диаметром не более 6 мм • фрезерование пазов шириной не более 6 мм • токарная обработка заготовок диаметром не более 70 мм • заточка инструмента
В последние свои рабочие дни сильно тормозил, при обработке досок, постоянно останавливался, как будто не хватало силенок.
При запуске хотелось помочь ему разогнать обороты.

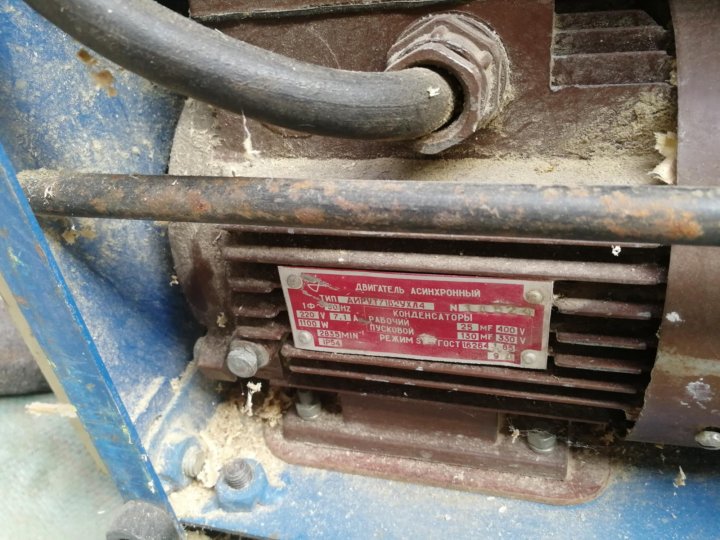

Посмотрим, что у него внутри Ременная передача от двигателя к фуганочному валу, который сидит на двух опорных подшипниках. Да ремешок свое доживает… А вот и виновник неисправности Общий провод отвалился от тумблера запуска. На станке применена схема соединения двигателя с емкостным сдвигом фаз с рабочим конденсатором. Двигатель ДВА 71-2ухл4, 370W, 50HZ, 220V,2826 об/мин. Так как двигатель асинхронный решил переделать схему подключения двигателя на станке. На схему с двумя конденсаторами рабочим и пусковым, управление через кнопку типа ПНВС. Конечно можно применить схему с пусковым и рабочим конденсатором без кнопки ПНВС, а на тумблере, но с ней как то уютнее… Вот собственно схема: Разбираем чудо Советской промышленности И подключаем согласно схеме, так сказать навесным монтажом для проверки работоспособности схемы. Соблюдая правила техники безопасности и охраны труда. Проверяем. Все работает, запуск двигателя сразу без раскачки, обороты держит согласно паспорту… Делаем ревизию подшипников, смазываем и собираем.
А то уже темнеть начинает, витамин « Д» кончается.
Все станок опять в строю, летом по эксплуатируем, так сказать протестируем нововведение . Всем приятных выходных и удачи, пора идти домой.
