Станки и приспособления для мастерской

У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

  • циркулярная пила;
  • шлифовальный;
  • отрезной;
  • точило;
  • токарный.

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Видео: самодельная циркулярка+рубанок

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Видео: оборудуем мастерскую самостоятельно

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Видео: токарный станок по дереву

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

  1. Инструменты для ремонта машины.
  2. Вместительные стеллажи для их размещения.
  3. Гаражный верстак.
  4. Крючки.
  5. Полки или кронштейны для шин.
  6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Видео: 29 самоделок для гаража

Оцените статью: Поделитесь с друзьями!

stanok.guru

Модельный станок "Умелые руки" К-1 / Мастерские / В помощь стим-мастеру / Коллективные блоги / Steampunker.ru

В пятницу было ДР, родитель, зная о моем увлечении, притащил тяжелый и приятно позвякивающий сверток. Так-так-так, посмотрим что там.
Угу, советская фиговина, похожая на соковыжималку. Пытаюсь поднять мутное стекло и оно отваливается вместе с крышкой. Ставлю в сторону. Ага, вижу пилу. Это маленькая циркулярка? Отлично, пригодится, а то ножовкой пилить уже задолбался.

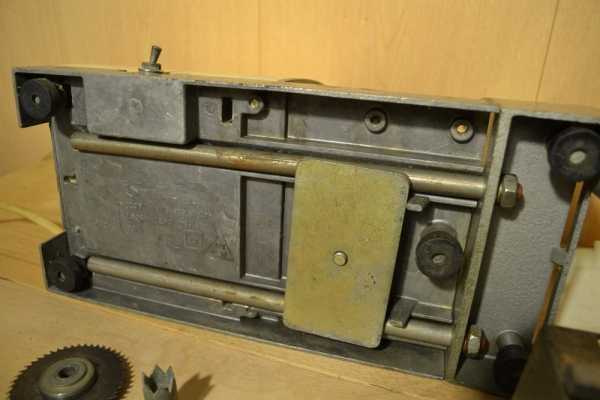

Правая крышка явно снимается… снимаю, вижу конец стержня с резьбой, закрепленный гайкой. Что это? Вал, который проходит насквозь? Но при включении он не крутится, только пила…

Пытаюсь отпилить что-нибудь… тонкий лист больше жует чем пилит, но… почему так мало места справа от пилы? Как же я буду что-то длинное отпиливать, например, кусок от болванки? Правая часть явно должна сниматься… пытаюсь потянуть… опа-ча! Выдвигается на круглых направляющих, и я вижу справа центр, а слева какую-то зубастую штуковину-корону…

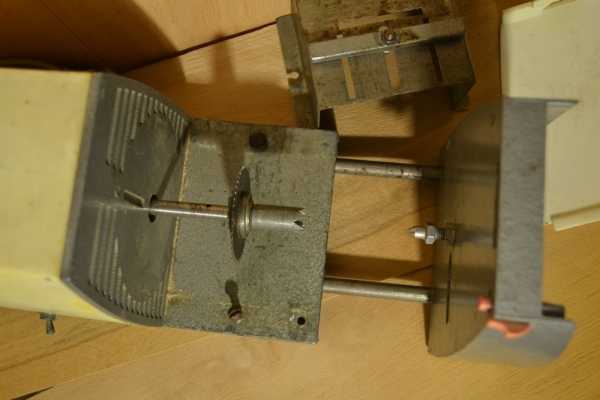

Снимаю кожух… да это же… передняя бабка станка по дереву и задний центр!

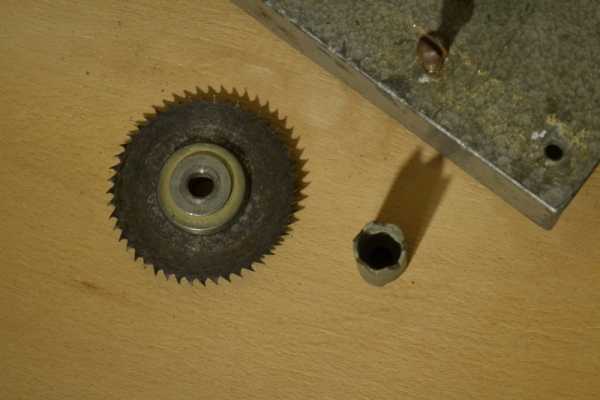

Снятая пила и «зубастая штуковина».

Явно не комплект. В коробочке только… керно и никаких больше деталей. Но как же гугглить-то, где название станка? Обычно пишется на передней стенке, а тут ничего нет… переворачиваю вверх ногами…

Да вот же оно:

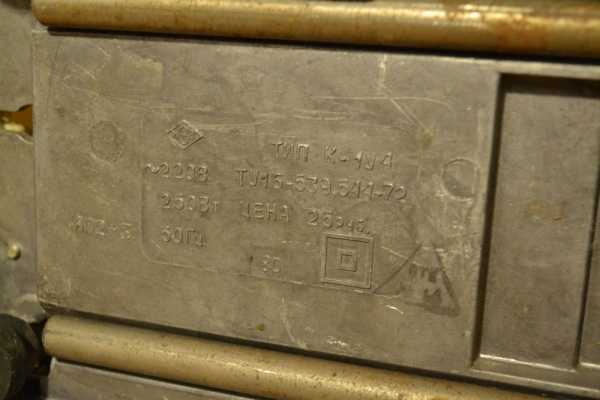

По марке нагуглил название и понял что многих деталей не хватает:

И появилось куча вопросов, к опытным господам, у которых был такой или подобный станок.
Т.к. мой опыт токаря включает в себя несколько уроков в средней школе (один урок на токарном по металлу, один на фрезерном, и несколько на деревообрбатывающем токарном), да несколько часов на токарнике на заводе, а инструкцию к этой «соковыжималке» нагугглить не смог, то вопросы возникли такие:

1) Стекло побелело, а оно нужно для защиты от летящей стружки. Как его можно очистить? Спирт, ацетон не берут, полировальный круг палит даже на низких оборотах. У меня уже возникла идея вырезать окно и вставить туда новый кусок поликарбоната.
2) Как с ним работать? Особенно по технике безопасности. С пилой понятно: есть столик-суппорт, нет защитного кожуха сверху.
3) Как правильно закрепить деревянную заготовку, чтобы не улетела в лицо? Я помню что надо деревянный брусок срезать углы хотя бы до восьмиугольника и потом уже доточить до круга. А закреплять как? Втыкаем в «корону» и поджимаем правым центром? Насколько сильно? Я помню что на центр мажут солидол. Обычное масло для швейных машинок подойдет? Или лучше достать таки солидол?

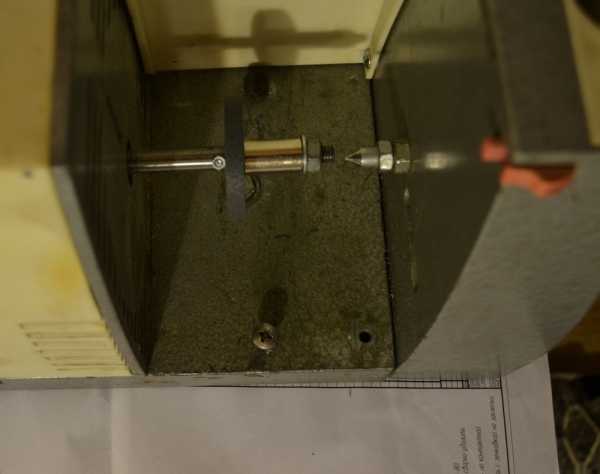

4) Заметил что передняя бабка и задний центр совсем не соосны. Разница в осях до сантиметра. Насколько это критично?
5) Пила на фото — по дереву? Или металл тоже возьмет?
6) Реально ли на таком станке закрепить и обрабатывать латунные детали? Резьба вала — М8.

7) Попытаюсь сделать круглую насадку под шлифкруги, отсутствующий суппорт для стамесок.

В этой теме в коментах буду добавлять свой опыт работы со станком, изготовление приспособ и задавать появляющиеся вопросы. Буду рад ответам и советам.

Upd1:

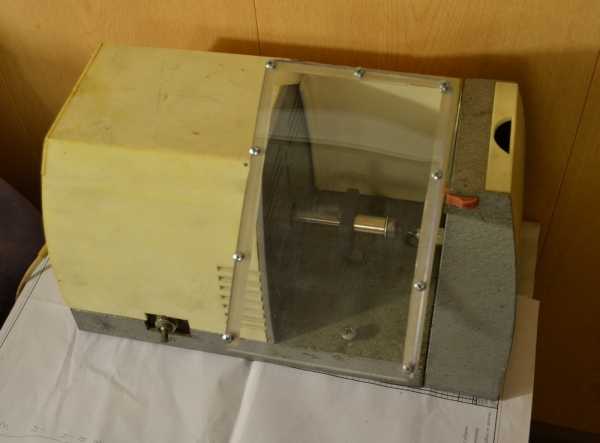

Так, заменил стекло.
К слову, вдруг кто не знал, поликарбонат вполне сносно рубается и гнется промышленными станками по металлу (в отличии от оргстекла).

И в хозяйстве по счастливой случайности оказались шлифовальный стоматологические круги двух видов. Мелкозернистые с втулкой из чего-то типа силумина, почти подходящие по размеру не посадочного места пилы, но основного диаметра вала и второй тип диска из чего-то среднего между абразивным кругом и резиной, наверное полировочный как зеленый к дремелю. Чуть расточил втулку круглым напильником, надел на вал. В валу было отверстие, в него винт М3 с гайкой, затем диск, затем трубка, зафиксировал гайкой. Гайка вжала диск к винту с гайкой, грань гайки зафиксирована плоскостью диска, не должна выкрутится.

Вопросы:
1) Правильно ли закреплен диск? Не раскрутится, ли, не вылетит?
2) Как закрепить второй тип дисков, у них посадочное на миллиметр шире вала. Придется втулку-переходник точить?
3) Какой столик сделать для диска? Такой же как для пилы, с прорезью?

Upd2:

Сделал подставку под резцы (подручник). С креплением на 2 винта.

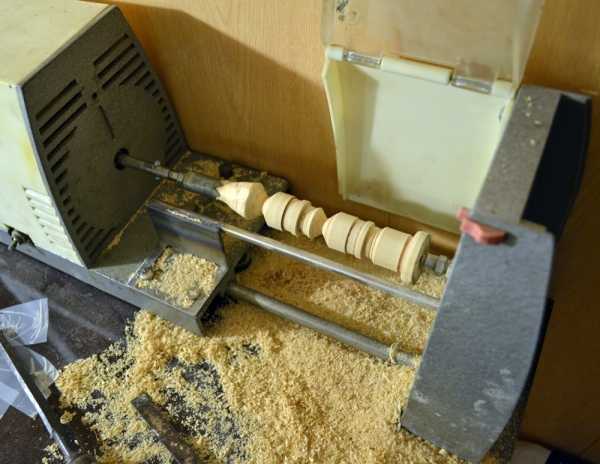

Первые попытки (спустя 18 лет) токарной работы по дереву:

Upd3:

Попытка резать кольца из меди на деревянной шайбе… больше неудачная чем удачная.

steampunker.ru

Как сделать ткацкий станок своими руками?

Содержание

Настольный ткацкий станок бесчелночный (СТБ) предназначен для изготовления изделий из шерстяных, шелковых, льняных и хлопчатобумажных тканей. СТБ-станок отличается высокой производительностью и надежной работой всех узлов.

Настольный ткацкий станок

Такое устройство в настоящее время получило достаточно широкое распространение.

Читайте также:«Разновидности оборудования для плетения сетки рабица».

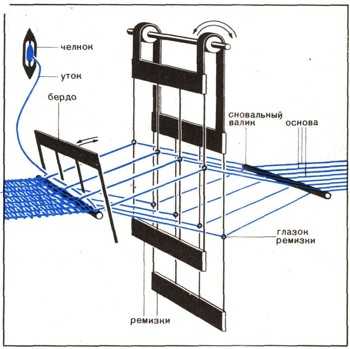

Ткацкий станок — устройство и принцип работы

Станок СТБ работает по принципу прокладки нитей посредством специального металлического прокладчика. Подача уточной пряжи в устройство СТБ может достигать 2-4 кг. Это позволяет ткацкому агрегату продолжительное время работать без остановок. На станках СТБ установлен зевообразовательный механизм. Он может быть:

  • кулачковым;
  • кареточным;
  • жаккардовым.

Использование кулачкового механизма актуально при производстве тканей с несложными переплетениями, дополнительно он оснащается съемными кулачками с различными профилями. Благодаря разнообразию кулачков и возможности применения десяти разных ремизок, станок СТБ может производить большое количество тканей с различными рисунками плетения.

Эта деталь также существенно облегчает процесс перехода от рисунка к рисунку и перезаправку устройства нитями. Наиболее полноценно можно реализовать возможности СТБ-агрегата в том случае, если он оборудован жаккардовой машиной. Ткацкий станок своими руками, как технологичное устройство, позволяет производить полотно с крупноузорчатой текстурой.

Ручной ткацкий станок

Если на станке СТБ установить многоцветный уточный прибор, то в зев можно вводить не только цветные нити, но и нити с различным волокнистым составом и степенью плотности. Станки СТБ могут быть двух видов: узкие и широкие. Узкие устройства имеют ширину заправки в 220 см, а широкие – более 250 см.

На таких агрегатах можно одновременно производить несколько полотен. Нужная ширина изготавливаемого полотна регулируется при смещении приемной коробки и среднего кромкообразующего механизма.

В том случае, если станок СТБ вырабатывает полотна с нескольких отдельных навоев, его регулятор оснащается дополнительным дифференциальным механизмом. Устройство станка СТБ позволяет выполнять несколько циклических операций, которые связаны друг с другом. Это:

  • зевообразование;
  • введение утка в зев;
  • прибой утка к опушке ткани;
  • отпуск основания к зоне создания ткани;
  • отведение готовой ткани из зоны создания.

Основными рабочими механизмами станка СТБ являются:

  • зевообразовательные;
  • механизмы введения утка в зев;
  • прибоя утки к опушке ткани;
  • устройства отвода и перемещения готового полотна;
  • механизмы, отпуска ткани с навоя.

При производстве тканей основа станка и полотно, двигаясь в продольной плоскости, проходят через несколько направляющих органов.

Устройство ткацкого станка

В большинстве модификаций это скало, ценовые прутья, шпарутки и грудницы.

Для того чтобы передавать движение этим механизмам устройство оснащается приводом а также механизмом пуска и остановки. В процессе работы от привода движение передается к центральному валу. От главного вала движение распространяется на все остальные подвижные части.

Для того чтобы избежать брака в производимой ткани, большей безопасности работы и облегчения труда оператора устройство оснащается предохранительными, контрольными и автоматизирующими механизмами. Все эти детали крепятся к основе, которая состоит из рам и ниточных связей.

Читайте также: «Принцип работы станка для производства шлакоблоков своими руками».

к меню ↑

Как устроен ткацкий станок? (видео)


к меню ↑

Как сделать ткацкий станок дома своими руками?

Для того чтобы изготовить ткацкий станок своими руками необходимо придерживаться следующей последовательности действий (например, чтобы собрать самодельный шиномонтажный станок нужна своя последовательность операций):

  1. Выбирается четырехугольная рамка.
  2. В двух ее квадратных деревянных рейках проделываются круглые отверстия.
  3. На концах реек в отверстия вставляются круглые рейки с меньшим диаметром, подбиваются клиньями, для избегания люфта.
  4. В средней части боковой квадратной рейки делаются пазы для последующей установки гребенки.
  5. В нижней части конструкции крепится фанерное дно для обеспечения хорошей устойчивости.
  6. Не первой передней круглой рейке набивается нужное количество гвоздей с шагом в 5 мм. Они обеспечат натяжение нити основы.
  7. Крепится задняя рейка, применяемая для наматывания излишков полотна.

Гребенка изготавливается с высотой в 15 см. Сделать ее можно из куска толстого фанерного листа. Важно помнить о том, что длина гребенки должна превышать расстояние между боковыми рамами. Количество изготовленных зубьев должно быть равно половине вбитых в центральную рейку гвоздей.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Самодельный ткацкий станок из пластиковых труб

Длина зубьев составляет 7-10 см, ширина – 0,5-0,7 см, а промежуток между ними должен быть равен 0,5 см. Кроме того на каждый отдельно взятый зубец гребенки набивается тонкий гвоздь. Его длина может составлять 1,7-2 см. Далее гребенка вставляется в круглые пазы, располагающиеся в средней части полотка станка.

Следует заранее подготовить планку из дерева с гладкой поверхностью.

Ее длина должна быть меньше, чем расстояние между внутренней частью станка. На планку также набиваются тонкие гвозди с шагом в 1-1,5 см. После этого необходимо изготовить уток, который является подвижной поперечной деталью ткацкого устройства.

Уток может быть представлен в виде устройства, обеспечивающего поддержание катушки, или быть отдельно выпиленной из фанерного листа дощечкой. На нее впоследствии будет наматываться нить. Далее к гвоздям, вбитым в передний вал необходимо привязать равные по длине отрезки нитей.

Следующим шагом является распределение нитей на четные и нечетные. Четные натягиваются и укрепляются на гребенке путем обмотки их на гвоздях зубьев. Нечетные нити крепятся на подвижном вале, располагающемся за гребенкой.

Нити нужно обмотать вокруг шляпок предварительно вбитых гвоздей.

Остатки нитей наматываются на планку при равномерном ее повороте, в итоге получается основа тканого полотна. Далее нить следует намотать на уток, а ее конец закрепить на левой части рамы, расположенной перед ведущей передней рейкой. Планку необходимо поднять, а в полученный зев протолкнуть уток поперек нитей, двигаться нужно слева направо.

Читайте также: «Устройство, виды, самостоятельная сборка станка для гибки металла» и «Станок для изготовления керамзитобетонных блоков».

к меню ↑

Создание мини-ткацкого станка

Для небольших объемов работ можно самостоятельно изготовить простой ткацкий мини-станок. Для создания распределяющей нити вилки рекомендуется использовать кусок плотного картона.

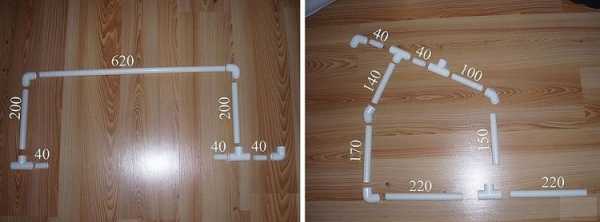

Детали и их размеры для создания рамы для ткацкого станка из пластиковых труб

С помощью такого компактного устройства можно сделать небольшой декоративный коврик без применения каких-либо специальных инструментов.

Для этого понадобятся следующие материалы и инструменты:

  • лист плотного картона;
  • пряжа;
  • ножницы;
  • крючок;
  • карандаш.

Помимо картона, для создания ткацкого мини-станка можно применять небольшой лист ДСП, фанеру или любой другой плотный материал, который можно без сложностей разрезать. Если в процессе работы в качестве расходного материала выбрана фанера, то отверстия в ней можно проделать с помощью обычного шила.

В этом случае на листе фанеры следует делать не надрезы дл нитей (как на картоне), а отверстия по краям заготовки. Для создания небольших декоративных изделий подойдет картонный лист с соотношением сторон 13×16 см. Сначала на картон наносится разметка, по которой впоследствии будут производиться разрезы.

Читайте также: «Намоточный станок своими руками для катушек».

Размечается будущий мини-станок таким образом: на двух противоположных сторонах картонного листа карандашом проставляются отметки с шагом в 5-10 мм. Для того чтобы полученная разметка была ровной, необходимо провести параллельные линии по тем отметкам, которые проставлялись каждые 5-10 мм.

Важно, чтобы линии проходили строго параллельно неразмеченным сторонам листа. После этого, следуя нанесенной разметке, на картонном листе делаются надрезы с учетом необходимой глубины на двух противоположных сторонах. Берется пряжа, из которой и будет составлять основу.

Детали и их размеры для создания рамы для ткацкого станка из пластиковых труб

Вместо пряжи можно использовать декоративную ленту или обыкновенную нить. Далее пряжа аккуратно вставляется в надрез картонного листа, а небольшой ее отрезок (2 см) остается на изнаночной стороне импровизированной картонной вилки.

Следует учесть, что продевать пряжу сквозь надрезы необходимо «змейкой», то есть с одной стороны вилки нужно обвязывать полученные вырезы. С противоположной стороны также нужно создать линии из нитей.

Эта сторона впоследствии будет считаться лицевой. На ней располагается изготавливаемое полотно. Следует помнить о том, что натяжку нитей следует выполнять без усилий, чтобы картонная станина не выгибалась. Для удобства рабочая нить может быть вдета толстую иглу с широким ушком. Нужное количество нитей рассчитывается таким образом, крайние были кромочными и переходили из одного ряда в другой.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Для производства

ostanke.ru

Настольный универсальный станок своими руками » Полезные самоделки



Чертежи и рекомендации Юрия Орлова по изготовлению самодельного настольного станка своими руками.


В одной из передач «Это вы можете» телезрителям была представлена конструкция универсального станка, разработанного гравером из подмосковного города Троицка Ю. М. Орловым. Не только горячее обсуждение конструкции участниками передачи, но и многочисленные письма, поступившие в адрес автора, редакций телевидения и журнала «М-К», показали, сколь большой интерес вызвал этот универсальный настольный станок, способный выполнять целый ряд операций по механической обработке самых разнообразных материалов. Идя навстречу многочисленным пожеланиям, редакция попросила автора конструкции рассказать о ней подробнее.


Известно, что у многих станков инструмент совершает вращательное движение относительно детали, а отличаются они друг от друга преимущественно лишь горизонтальным или вертикальным расположением рабочего органа, а также применением дополнительного оборудования и приспособлений. Это и натолкнуло на мысль об использовании для различных операций единого силового узла, состоящего из суппорта с укрепленными на нем шпиндельной головкой и электродвигателем, связанными ременной передачей. А для того чтобы шпиндель мог занимать и горизонтальное и вертикальное положения, - сделать весь узел поворотным! Эта идея и была реализована. Для владеющих навыками работы на токарном и фрезерном станках изготовление универсала трудностей не представит.

На основании - прямоугольном дюралюминиевом листе 25Х400Х500 мм - крепятся две стойки - цилиндрические стальные стержни ?38 мм. Они соединяются на уровне основания и вверху двумя мостиками, изготовленными из стального бруска толщиной 25 мм.

Ползун суппорта шпиндельной головки - фрезерованный латунный брусок размерами 75X100X160 мм.

Хотя массивность этих деталей обусловливает повышенную трудоемкость изготовления, от их жесткости зависит будущая точность работы станка.

Для того чтобы суппорт имел возможность перемещаться вдоль стоек, на его ползуне укреплена гайка ходового винта, а сам винт - стальной стержень с резьбой М20 - установлен между стойками в верхнем и нижнем мостиках и при вращении маховика имеет возможность поворачиваться в подшипниковом узле нижнего мостика и в латунном подшипнике скольжения - лимбе - верхнего.

Для компенсации возможного осевого зазора в резьбовом соединении во фланце гайки суппорта предусмотрен паз, поджимая который нетрудно уменьшить зазор. Хвостовик ходового винта крепится гайками в нижнем мостике через два подшипника: радиальный № 202 и упорный № 8102. Такая конструкция обеспечивает свободное вращение винта при возможности полной выборки осевого зазора.

Механизм вертикальной подачи позволяет точно определять перемещение ползуна, ориентируясь по угловому повороту ходового винта. Для этого на конической поверхности лимба-подшипника нанесен ряд равномерно распределенных по окружности рисок. Цену деления лимба получаем, разделив шаг ходового винта на их количество.


Большое значение для точности работы станка имеет свободное, но безлюфтовое перемещение ползуна по направляющим. Это зависит, во-первых, от точности выдерживания межосевых расстояний отверстий под стойки в трех деталях: ползуне, верхнем и нижнем мостиках и, во-вторых, от обеспечения беззазорного сопряжения: стойки - ползун. Первое условие легко обеспечивается совместной обработкой этих деталей при изготовлении, а второе - подгонкой наружного диаметра стоек к диаметру отверстий в ползуне.

Силовой узел станка состоит из поворотного суппорта, шпиндельной головки и пластин фиксации электродвигателя, весь узел, установленный на ползуне, имеет возможность поворачиваться вокруг горизонтальной оси на любой угол и закрепляться в выбранном положении с помощью центрального и дополнительного болтов.

Изготовить поворотный суппорт можно из круглого стального стержня ?100 мм и длиной 170 мм, профрезеровав в его цилиндрической поверхности сегментный паз для установки несущих пластин электродвигателя и еще две параллельные площадки - для кольцевого зажима шпиндельного узла.

Электродвигатель крепится на кронштейне с помощью двух стальных пластин, соединенных болтами через пазы, обеспечивающие возможность регулировки его положения. Это дает возможность установить шкивы электродвигателя и шпинделя в одной плоскости, а также обеспечить необходимое натяжение приводного ремня.

Шпиндельная головка состоит из деталей, легко вытачиваемых на токарном станке: корпуса, шпинделя, масло удерживающих колец, зажимных гаек и многоручьевого шкива.

Шпиндель - пустотелый стальной вал - приводится во вращение от электродвигателя с помощью клиноременной передачи посредством укрепленного на шпонке шкива. Рабочий хвостовик шпинделя имеет внутреннее отверстие под конус №2, а по наружному диаметру - резьбу М33. Это дает возможность устанавливать в нем инструмент с коническим хвостовиком - сверла, развертки, зенкеры, расточные головки, цанги, сверлильные патроны, а с помощью переходных фланцев и оправок - токарный патрон, планшайбы, шлифовальный, полировальный круги, отрезные керамические и дисковые фрезы, пилы.

Конечно, для наиболее эффективного использования этих инструментов потребуются некоторые приспособления. Так, при вертикальной ориентации шпинделя для выполнения сверлильных работ желательно применение станочных тисков. При сверлении мелких деталей удобнее пользоваться рабочим столом рычажного или шестеренчатого типа.

Значительно расширит функциональные возможности станка применение координатного стола с укрепленными на нем станочными тисками. Благодаря наличию двух взаимно перпендикулярных ходовых винтов деталь, зажатую тисками, можно будет смещать относительно вращающегося инструмента в двух направлениях (по двум координатам). Это позволит при вертикальной компоновке выполнять фрезерные работы, а при горизонтальной, зажав деталь в патроне, а резец - в тисках, - токарные. Для того чтобы точить детали значительной длины и обрабатывать твердые материалы: сталь, чугун, бронзу, на столе можно закрепить заднюю бабку, а суппорт оборудовать дополнительной раздвижной стойкой, закрепляемой на основании.

Превратить станок в дисковую пилу можно с помощью простого П-образного столика, согнутого из стального или дюралюминиевого листа толщиной 2 мм.

* * *

Силовой привод станка, помимо выполнения своих основных функций, позволяет приводить в движение самые различные бытовые механизмы: гравировальную установку, мешалку, намоточный станок, прялку и даже - в помощь хозяйке - мясорубку и шинковку!

Основание станка с механизмом вертикальной подачи может выполнять еще одну «работу по совместительству»: при замене шпиндельной головки простой цилиндрической оправкой получается достаточно мощный пресс, который пригодится и при сборочных операциях, и при склеивании деталей, и при вулканизации.


Но и этим не ограничивается перечень возможностей станка. Несложные приспособления позволяют изготовлять на нем панцирную сетку, осуществлять прокатку через простые и фасонные вальцы или при замене вальцов на дисковые ножи - разрезать листовые материалы.

Кроме того, на базе этого станка создана и опробована в работе оригинальная конструкция пантографной копировальной установки, обеспечивающей микрофрезерование любых профилей, надписей и изображения по копиру с масштабом уменьшения от 1:1 до 1:50!



Ю. ОРЛОВ, Р. МАЙ, г. Троицк, Московская обл.
"Моделист-Конструктор" 1984, №7

Категория: Самодельные станки

www.freeseller.ru

чертежи с размерами и видео

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского устройства соответствует годовой зарплате нашего недепутата. Выход один — делать своими руками, чем сейчас мы и займемся.

Содержание:

  1. Настольный токарный станок, основные узлы
  2. Параметры, преимущества и недостатки настольного токарного станка

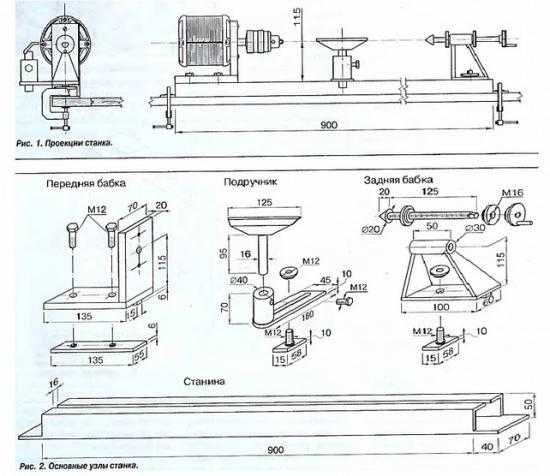

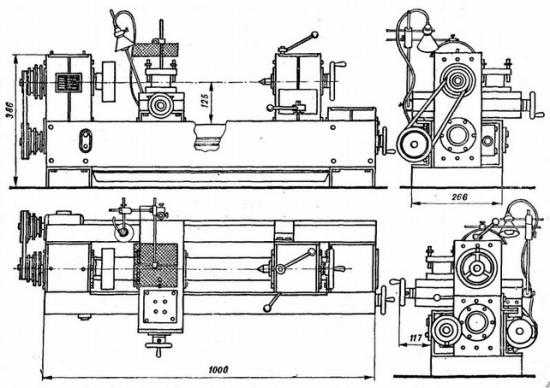

  3. Обработка на токарных станках, схемы и чертежи
  4. Точность и производительность самодельного станка

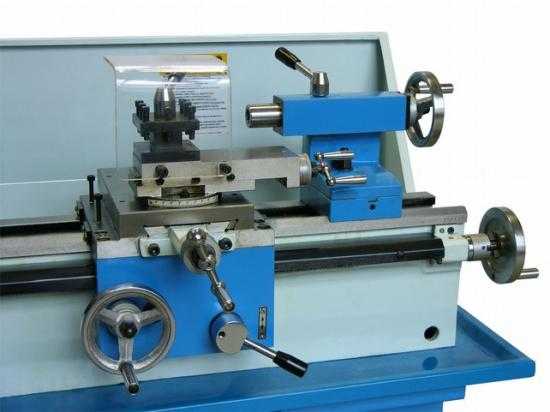

Настольный токарный станок, основные узлы

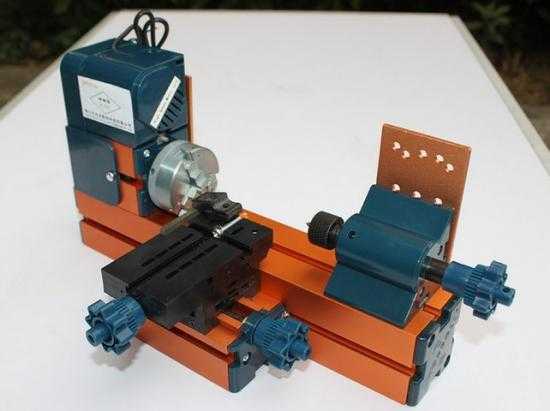

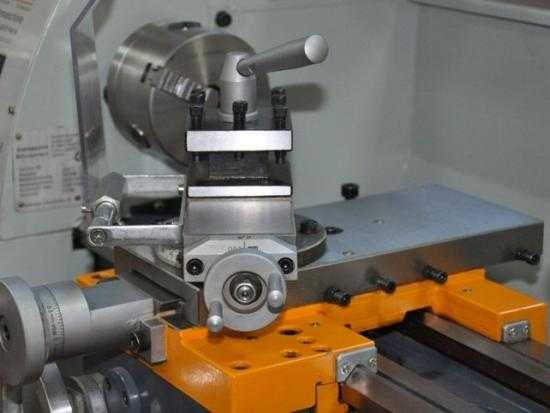

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом он должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном устройстве, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного устройства

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но он не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

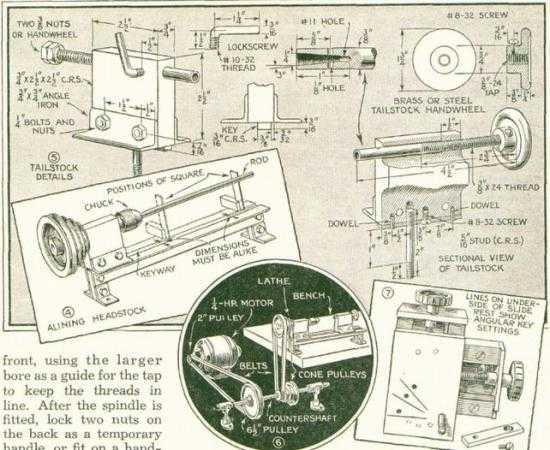

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики – обзор, цены

nashprorab.com

Отправить ответ

avatar
  Подписаться
Уведомление о
