Из чего состоит ЧПУ-фрезер, основные узлы фрезерного станка с ЧПУ

Современный рынок фрезерных станков с ЧПУ предлагает оборудование различных типов, но, при всем широком диапазоне конфигураций, основные узлы всех агрегатов одинаковы. Исключение составляют механизмы поддержки и подвижного ползуна (хобота), которые есть в станках горизонтального типа и отсутствуют в вертикальных фрезерах.

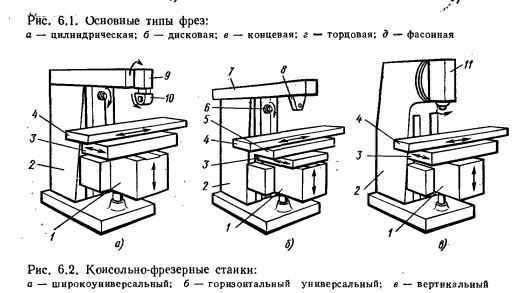

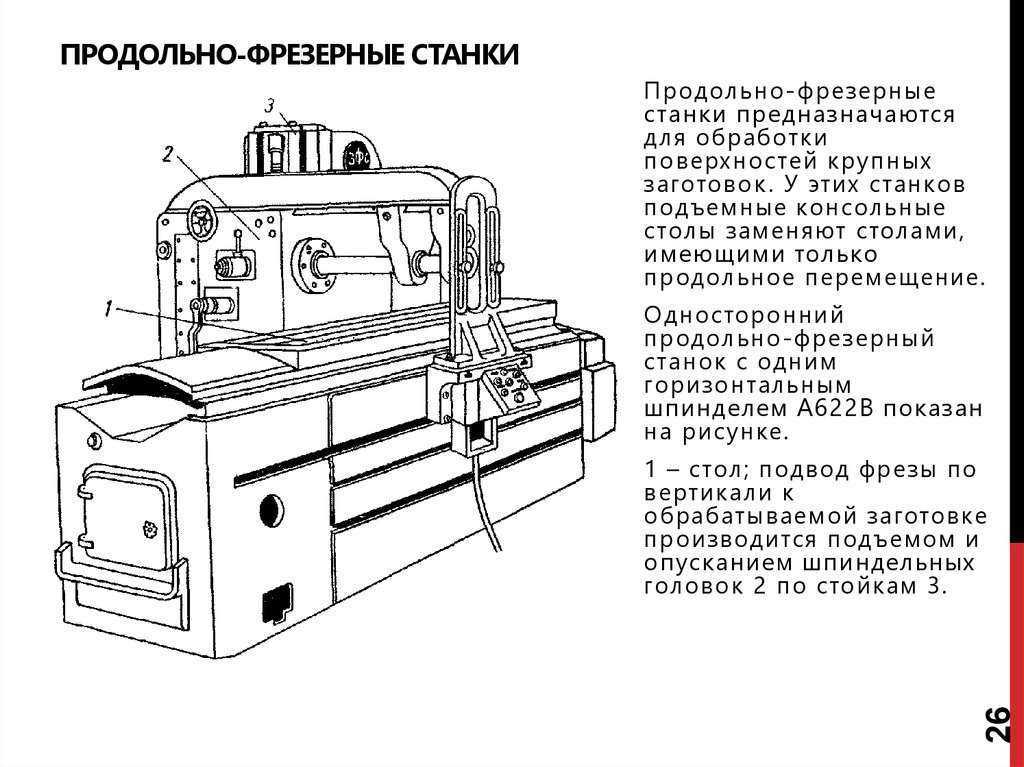

Устройство и основные узлы фрезерного оборудования консольного типа



• Основание (опорная плоскость) – неподвижная цельнолитая конструкция из серого чугуна (преимущественно СЧ 21-40 и СЧ 15-32). Предназначена для фиксации станины, которая крепится болтами к верхней части основания. В подстанинном пространстве может быть размещена емкость для сбора охлаждающей жидкости и электронасосы.

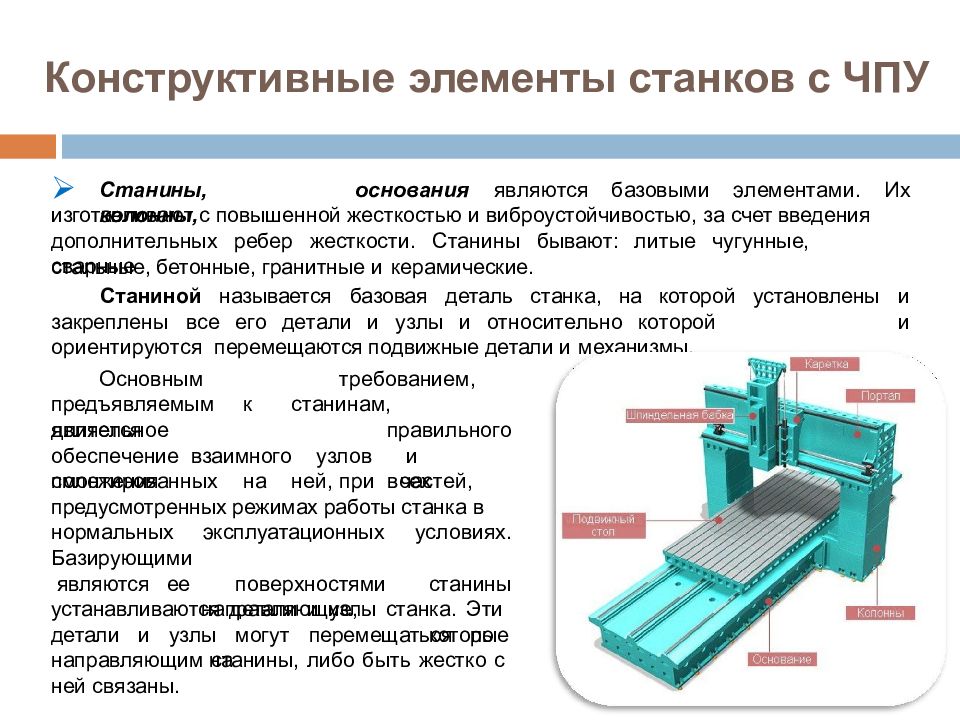

• Станина – важнейший элемент оборудования, который связывает воедино все узлы и механизмы станка и принимает на себя всю нагрузку.

  Представляет собой сварную или литую неподвижную конструкцию, усиленную ребрами жесткости. Внутри располагается коробка скоростей, объединенная с коробкой переключения, и блок с электрооборудованием. Для отливки используется серый чугун, для сварки – сталь 3 и 4. Стальные станины уступают в жесткости и надежности чугунным, зато отличаются меньшим весом.

Сварное основание станка и станина с ребрами жесткости



Линейные направляющие для фрезерных станков



• Консоль – узел, присутствующий во фрезерных обрабатывающих центрах консольного типа. Отливается из чугуна и перемещается параллельно станине по вертикальным направляющим. На боковой поверхности консоли расположена коробка подачи, а верхней части размещаются салазки, по которым движется рабочий стол с закрепленной на нем заготовкой.

• Стол – рабочая поверхность с прижимной оснасткой для фиксации заготовок, которая перемещается по салазкам. Может двигаться в продольном/поперечном/вертикальном направлениях и осуществляет подачу детали к режущему инструменту. Поскольку фрезерная обработка требует высокой точности, одним из основных требований к столу является жесткость поверхности. Плоскость стола не должна вибрировать при работе фрезы, прогибаться под весом заготовки или допускать иную пластическую деформацию.



Рабочий стол с защитным алюминиевым покрытием для фрезерного обрабатывающего центра с ЧПУ



1. приводы подачи / главного / вспомогательного движения;
2. система сигнализации о неполадках в оборудовании;
3. освещение рабочей зоны;
4. прочие вспомогательные электроэлементы управления.

• Шпиндель – относится к важнейшим узлам станка и предназначен для крепления фрезерного инструмента и придания ему вращательного движения. Представляет собой термически обработанный, сбалансированный вал из легированной стали, снабженный устройством для крепления фрезы. От качества шпинделя зависит то, насколько высокоточно будет обработана заготовка.



Шпиндель для фрезерного станка вертикального типа



Отличия и особенности станков с ЧПУ

Автор: admin | 28.04.2016

Наряду с обрабатывающими центрами, станки с числовым программным управлением относятся к одной из наиболее функциональных разновидностей обрабатывающего оборудования. Техника обладает массой неоспоримых преимуществ, о которых мы подробно расскажем в данной статье.

Общее описание станков с ЧПУ



Станок данного типа представляет собой высокоточную компьютеризированную систему, способную в автоматическом режиме контролировать работу приводов технологического оборудования. Основным отличием от других станков с высокой степенью автоматизации является возможность работы в соответствии с заранее заложенной программой. Программа вводится в контроллер оператором. При необходимости данные могут быть отредактированы при помощи компьютера, входящего в состав станка с ЧПУ. Современные станки не требуют от оператора глубокого знания языков и поддерживают визуальное программирование.

Оборудование состоит из следующих элементов:

• пульт, с помощью которого оператор вводит команды;
• дисплей, расположенный в непосредственной близости от пульта и позволяющий осуществлять визуальный контроль за ходом программирования и работы;
• микропроцессорный контроллер, снабженный собственным программным обеспечением для выполнения расчетов, связанных с перемещением рабочего инструмента и работой электронных компонентов;
• модули оперативной и долговременной памяти, позволяющей хранить настройки и программы, используемые при работе.

Отдельного упоминания заслуживает программное обеспечение. Применяемое в станках ПО основано на специализированных языках, описывающих координаты перемещения заготовки и рабочего инструмента в процессе обработки, а также срабатывание дополнительных систем (например, охлаждения). Программы могут копироваться, редактироваться и неограниченно долго храниться в долговременной памяти.

Преимущества фрезерных станков с ЧПУ

• Значительное сокращение трудозатрат. Как показывает практика, экономия при замене классических фрезерных станков на программируемые модели может в некоторых случаях достигать 80 %.
• Повышение точности обработки. Способность станков минимизировать погрешность при обработке в несколько раз уменьшает количество доводочных операций.
• Отсутствие необходимости в высококвалифицированных рабочих-станочниках, обучение которых требует большого количества ресурсов.
• Обширные возможности по автоматизации производства для оптимизации и сокращения технологического цикла.

Говоря о преимуществах фрезерных станков, оснащенных системами числового программного управления, необходимо также отметить возможность добиться высочайшей повторяемости операций, позволяющей получать продукцию с хорошо известными характеристиками. Применение оборудования с ЧПУ снижает нагрузку на операторов – при выполнении большинства рабочих операций отсутствует необходимость в постоянном контроле. Наконец, программируемые станки, подобно обрабатывающим центрам, обладают большой гибкостью и дают возможность выполнять целый ряд операций, необходимых при обработке деталей сложной и нестандартной формы.

Приобретая фрезерный или другой станок с ЧПУ, следует учитывать высокую стоимость содержания оборудования. Адекватное техобслуживание требует привлечения специалистов высокой квалификации, обладающих навыками работы с конкретной моделью. Рациональность оснащения производства программируемыми станками определяется целым рядом факторов, основной среди которых – степень загрузки оборудования.

Раздел: Статьи Метки: Станки с ЧПУ © «Мир Станочника» 2006 – 2022

Scroll Up

ЧПУ и системы управления | Современный механический цех

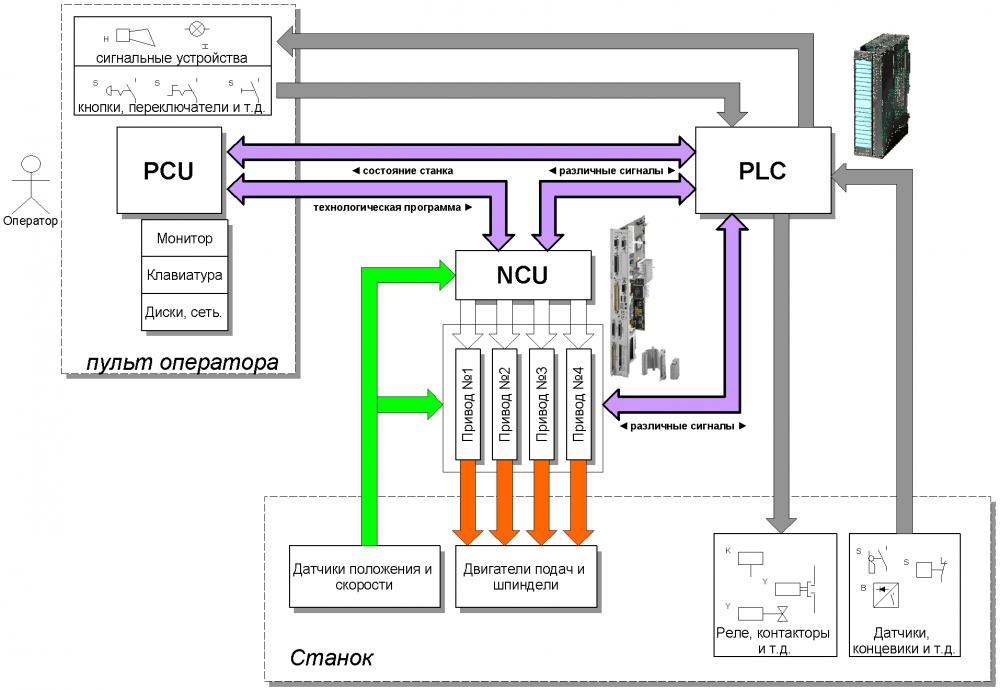

Система ЧПУ станка включает в себя сам блок управления, а также систему управления движением, такую ​​как серводвигатели, приводы и устройства позиционирования осей.

Эти компоненты являются частью любого станка с ЧПУ, но их можно купить отдельно и позже установить на старые станки, которые были модернизированы или отремонтированы. Также частью системы управления являются датчики, которые могут позволить системе управления принимать определенные решения в режиме реального времени во время процессов механической обработки без присмотра или с небольшим участием. Сюда могут входить датчики для измерения положения детали или обрабатываемых элементов, а также системы мониторинга для обнаружения присутствия инструмента или силы, действующей на разрез.

Шесть раз для включения сообщений в программы ЧПУ

Станки с ЧПУ позволяют пользователям включать поясняющие сообщения в G-код, что может быть простым способом общения с другими операторами.

ЧПУ и управление станком: необходимая литература

Как изменить скорость подачи для команд кругового движения

Поддержание постоянной скорости подачи между линейным и круговым фрезерованием легко приводит к вибрациям — для большинства применений увеличьте скорость подачи на внешних дугах и уменьшите ее на внутренних.

Как сэкономить время при установке кулачков на трехкулачковые патроны

Точно установить кулачки на трехкулачковых патронах для токарных станков с ЧПУ сложно, но лазерная указка и умное программирование могут решить эту проблему.

5 распространенных ошибок при использовании станков с ЧПУ

Проведите достаточно времени в цеху, и вы снова и снова будете сталкиваться с одними и теми же ошибками.

5 советов по выбору оптимального диапазона шпинделя

Узнайте, как выбрать подходящий диапазон шпинделей и убедиться, что ваш обрабатывающий центр с ЧПУ или токарный центр работает с оптимизированным циклом.

3 способа улучшить использование ЧПУ без ущерба для безопасности

Безопасность оператора является наиболее важным фактором при повышении эффективности использования станков с ЧПУ.

ПОСЛЕДНИЕ ЧПУ И УПРАВЛЕНИЕ СТАНКАМИ Новости и обновления ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ЧПУ И УПРАВЛЕНИИ СТАНКАМИ

Heidenhain представляет удобное управление поворотом

7 параметров ЧПУ, которые вы должны знать

Siemens обновляет систему управления ЧПУ для улучшенной оцифровки

3 примера машин, сочетающих методы производства

Пять соображений безопасности для станков с ЧПУ

Предоставление гибких элементов управления пользователям

5 советов по G-коду для повышения эффективности ЧПУ

Понимание G27, G28, G29 и G30

Понимание точности и повторяемости станков с ЧПУ

Программное обеспечение для моделирования с ЧПУ использует данные для более разумного производства

Когда использовать пользовательские макросы с CAM-системой

6 шагов, которые нужно сделать перед созданием программы ЧПУ

ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ЧПУ И УПРАВЛЕНИИ СТАНКАМИ

Часто задаваемые вопросы: ЧПУ и управление станком

Что означает ЧПУ?

Что такое ЧПУ?

Компьютерное числовое управление (ЧПУ) — это управление обрабатывающими инструментами посредством автоматизации или компьютерного программирования. Станок с ЧПУ следует закодированным инструкциям, таким как G-код и M-код. Эти инструкции обычно пишутся человеком или программным обеспечением CAD/CAM. Это позволяет использовать высокоавтоматизированный процесс, который может быть более эффективным, чем ручная обработка, обеспечивая пользователям более высокую производительность, скорость и точность. Самая основная функция любого станка с ЧПУ — автоматическое, точное и последовательное управление движением. Все виды оборудования с ЧПУ имеют два или более направлений движения, называемых осями. Эти оси можно точно и автоматически позиционировать по длине их перемещения. Двумя наиболее распространенными типами осей являются линейные (движущиеся по прямой траектории) и поворотные (движущиеся по круговой траектории).

Источник: Ключевая концепция ЧПУ №1 — Основы ЧПУ

Сколько зарабатывает оператор станков с ЧПУ?

Что должны знать новые операторы станков с ЧПУ?

1. Безопасность в цехе

Прежде всего, новички в производстве должны понимать, что цех — это опасное место. Вы должны сообщать об общих опасениях в двух областях: оборудование для обеспечения безопасности, которое используют работники, и правила техники безопасности, которых они должны придерживаться.

2. Цеховая математика

Арифметика, которую должен уметь выполнять типичный оператор ЧПУ, проста. Однако вы должны убедиться, что новички могут использовать калькулятор для сложения, вычитания, умножения и деления.

3. Чтение чертежей

Любой, кто работает со станками с ЧПУ, должен уметь интерпретировать 3D-деталь из серии 2D-видов на инженерном чертеже. Это включает в себя понимание типов линий (видимая, скрытая, центральная, сечение и т. д.) и ортогональной проекции.

4. Интерпретация допусков

Новички должны понимать, что каждый атрибут заготовки имеет допустимую ошибку, указанную или подразумеваемую.

5. Измерительные приборы

Объясните два основных типа: фиксированные и переменные датчики. Подробно опишите любые фиксированные калибры, используемые вашими операторами ЧПУ, в том числе годные/непроходные датчики и датчики со стрелочным индикатором.

Источник: 5 вещей, которые должны знать новые операторы станков с ЧПУ

Поставщики ЧПУ и систем управления станками

Сузить по категории ЧПУ и управления станками

• Программное обеспечение, CAD/CAM
• Сети связи и оборудование для передачи данных
• Программное обеспечение для числового программного управления (ЧПУ) (продается независимо от аппаратного обеспечения)
• Устройства с числовым программным управлением (ЧПУ)
• Блоки цифрового считывания (DRO)
• Системы оцифровки/сканирования

• Системы прямого или распределенного числового управления (DNC)
• Системы идентификации
• Системы мониторинга машин
• Блоки памяти
• Программируемые логические элементы управления (ПЛК)
• Контроллеры роботов

Создавая человеко-машинный интерфейс с использованием более доступного HTML вместо пользовательского API, пользователи смогут более легко настраивать элементы управления своими машинами, делая их более простыми в использовании, более безопасными и готовыми к Индустрии 4. 0.

Юлия Хайдер Старший редактор, Modern Machine Shop

Программное обеспечение Shopfloor упрощает программирование системы управления

ModuleWorks предлагает производственное программирование следующего поколения, позволяющее операторам станков создавать, моделировать и запускать программы ЧПУ без знания G-кода.

Ключевая концепция ЧПУ № 1 — основы компьютерного числового управления

Хотя цель этой презентации — научить вас пользоваться ЧПУ, она помогает понять, почему эти сложные станки так важны. Вот лишь некоторые из наиболее важных преимуществ оборудования с ЧПУ.
#Основы

Бесплатная веб-версия RoboDK предлагает доступность и простоту использования

Новая веб-версия RoboDK предоставляет бесплатную возможность без установки для создания простых роботизированных программ и загрузки готовых симуляций.

Пятиосевое и интеллектуальное управление поддерживает медицинское производство

Micro Vario от Kern и система управления TNC 640 от Heidenhain обеспечивают M5 точность, необходимую для успешной микрообработки медицинских деталей.
#casestudy #микрообработка

Согласованность и совместимость повышают производительность ЧПУ

Согласованность и совместимость между станками с ЧПУ может сократить время настройки и путаницу среди операторов.
#cnctechtalk

СПОНСОР

Цифровой подход к обработке более качественных деталей

Благодаря передовой интеграции CAD/CAM, ЧПУ и технологии измерения, этот эксперт по цифровому производству демонстрирует более совершенный процесс изготовления сложных аэродинамических профилей без необходимости в специальном креплении.

Просмотреть все статьи ЧПУ и системы управления станками

Что такое станок с ЧПУ?

19 декабря 2016 г.

Станки для резки, резки, расточки или шлифовки металлических деталей для использования в производственном секторе существовали еще до промышленной революции. Но ранние станки приводились в движение вручную с помощью рычагов и шестерен; позже использовались электродвигатели и гидравлические системы, а теперь для управления ими используются компьютеры.

Прежде чем разбираться в станке с ЧПУ, лучше иметь некоторое представление о том, что такое числовое управление.

Числовое управление относится к использованию алгоритма или компьютерной программы для управления станком. Другими словами, набор инструкций, содержащих числа, символы и буквы, используется для программирования машины для выполнения определенной задачи. Машины с числовым программным управлением были изобретены в 1940-х и 1950-х годах. Хотя электроника все еще находилась в зачаточном состоянии, двигатели использовались для направления машины через набор точек на перфоленте. Позже были внедрены цифровые компьютеры. Так появился современный станок с ЧПУ. ЧПУ означает компьютерное числовое управление.

Станок с ЧПУ

Станок с ЧПУ состоит из микрокомпьютера, такого как микроконтроллер или программируемый логический контроллер (ПЛК), установленного на самом станке и запрограммированного набором инструкций для выполнения определенной задачи.

Основное различие между станком с числовым программным управлением и станком с числовым программным управлением состоит в том, что в числовом управлении используются перфокарты, тогда как в числовом программном управлении используется компьютер. Станки с ЧПУ хранят программу в своем блоке памяти.

Преимущества

Станки с ЧПУ обладают большими преимуществами по сравнению с традиционными станками с ЧПУ или ЧПУ. Они более гибкие, поскольку программист может легко перепрограммировать их, чтобы они соответствовали новой работе. Кроме того, они экономичны и намного быстрее благодаря невероятной скорости современных компьютерных процессоров. Они также имеют большую емкость памяти и очень точны.

Как они работают?

Станки с ЧПУ работают точно так же, как роботы; на самом деле они роботы, потому что они автоматизированы, а роботы также контролируются компьютерами. Когда программа или набор инструкций написаны для удовлетворения требований такой задачи, как резка металла, компьютер выполняет команды и выполняет поставленную задачу. Станки с ЧПУ работают со сверлильными, токарными, токарными и фрезерными станками.

Задачи механической обработки, такие как резка металлических деталей для придания им формы, требуют высококвалифицированных операторов; это может быть дорого.
