ЧПУ на Ардуино | Чертежи, модель и сборка простой рамы для станка с ЧПУ

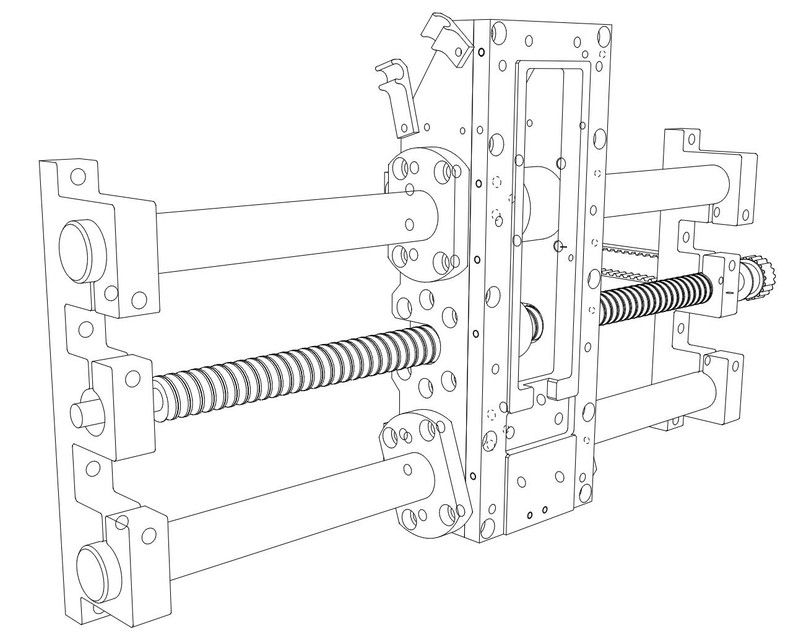

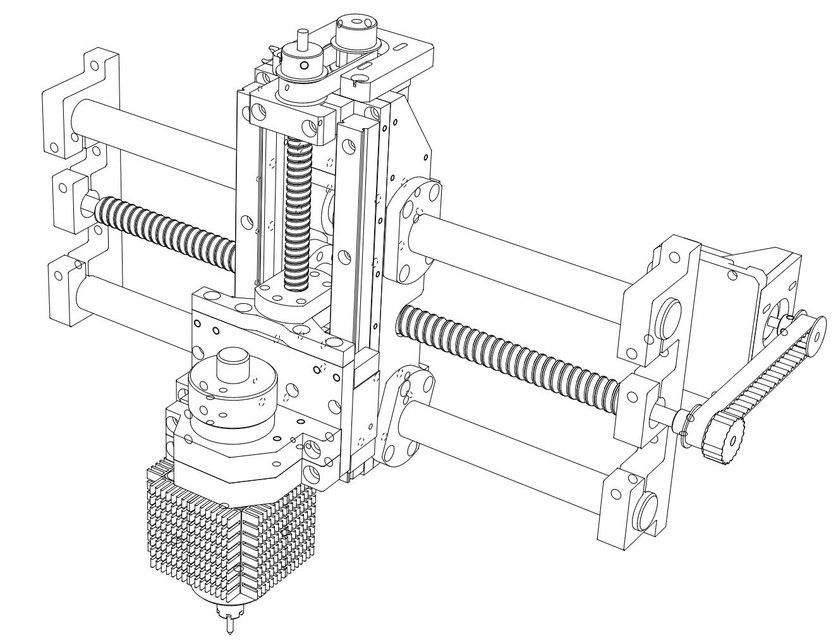

Классическая рама дешёвого станка с ЧПУ на Ардуино

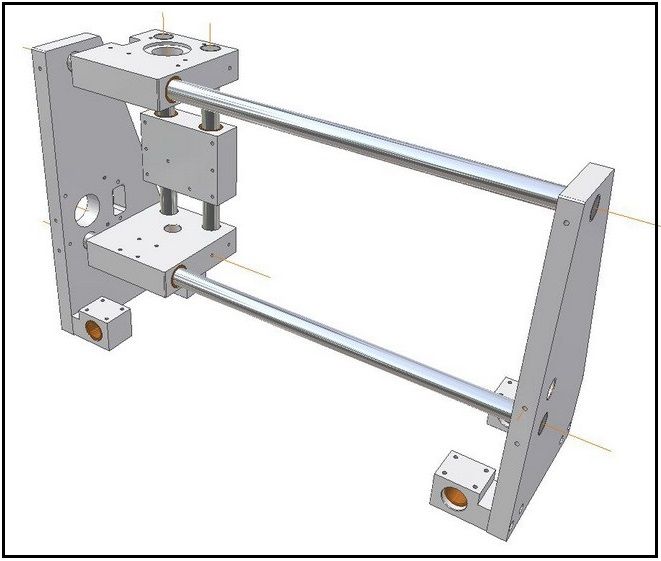

Как сделать простую раму станка с ЧПУ? С чего начать изготовление станка с ЧПУ?

Для того, чтобы сделать классическую раму станка с ЧПУ, нам понадобится примерно 1 кв. м. фанеры толщиной 12мм, 4 мебельных направляющих длинной 35 см, 2 мебельных направляющих длинной 25 см, и пара десятков саморезов.
Эта рама обладает рядом положительных качеств:

• рама станка с ЧПУ выполнена по классической схеме, то есть может использоваться в других проектах;
• рама станка с ЧПУ состоит из минимального количества деталей;
• рама станка с ЧПУ сделана из легкодоступных материалов, проста в изготовлении и меет низкую себестоимость;
• рама станка с ЧПУ достаточно крепкая, чтобы станок с ЧПУ на Ардуино мог выполнять фрезеровку по дереву.

К минусам относится то, что имеет место определённая погрешность при обработке заготовки станком на такой раме, ввиду изготовления рамы из дерева. А дерево подвержено деформационным изменениям при варьировании окружающих условий (давление, влажность). Однако при желании, подобную раму можно изготовить из алюминиевого листа и алюминиевых профилей, что исключит влияние окружающей среды на деформацию, но усложнит процесс изготовления и увеличит стоимость рамы и станка с ЧПУ в целом.

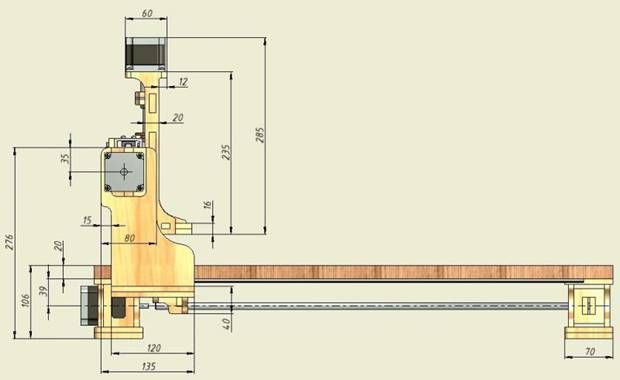

Все детали, кроме направляющих и саморезов, классической рамы простого станка с ЧПУ на Ардуино вырезаны из 12мм фанеры. Начинаем с основания для станка размером 350×326мм. На основание крепим борта 350×30мм и мебельные направляющие длинной 350мм.

Далее, крепим стойки размерами 400×100мм к основанию и бортам, а также устанавливаем на мебельные направляющие рабочую

платформу размерами 350×320мм. На этой платформе будет размещаться обрабатываемая заготовка, кроме того эта платформа подвижна: она отвечает за перемещение вдоль оси X.

На стойках устанавливаем основание для платформы Y размерами 350×250мм. На Y-основание крепим борта с размерами 350×30мм и направляющие для перемещения платформы вдоль оси Y.

Теперь на направляющие устанавливаем подвижную платформу с размерами 350×250мм. Эта платформа обеспечивает перемещение вдоль оси Y для самодельного станка с ЧПУ. Затем на платформу устанавливаем борта с размерами 250×30мм и мебельные направляющие длиной 250мм.

И наконец, устанавливаем последнюю подвижную платформу для перемещения вдоль оси Z с размерами 250×250мм.

Простая рама для дешёвого станка с ЧПУ на Arduino готова.

Модель рамы простого станка с ЧПУ выполнена в программе SketchUp. Руководство пользователя, примеры и сама программа доступны на сайте разработчика: www.sketchup.com. Весь необходимый функционал имеется у бесплатной версии.

25 Лучшее программное обеспечение ЧПУ для станков с ЧПУ 2023

Программа ЧПУ (ЧПУ) создает коды и инструкции, которые управляют и направляют станки с ЧПУ. Сегодня на рынке доступно множество программных инструментов для этой цели. Выбор «лучшего» программного обеспечения для конкретной ситуации зависит от необходимых функций, машинного приложения, бюджета программного обеспечения и уровня опыта пользователя. Среди лучших программных пакетов ЧПУ для станков с ЧПУ — Aspire, Fusion 360® и TurboCNC.

В этой статье будут рассмотрены 25 лучших программ для ЧПУ, доступных в 2023 году, кратко описаны их функции и представлены факторы, которые следует учитывать при выборе.

1. Aspire

Aspire — это программное решение, которое представляет собой эффективный инструмент для проектирования и создания траекторий на станке с ЧПУ. Среди его функций: инструменты для 2D-дизайна, расчет траекторий 2D и 2.5D, а также возможности текстурирования. Aspire охватывает проектирование и создание траекторий для четырех этапов обработки. Это стоит 19 долларов95 — и предлагает бесплатную пробную версию.

2. Easel

Easel CNC — это пакет «все в одном», который охватывает проектирование деталей и управление станком. Он автоматизирует сложные настройки и прост в освоении. Easel Pro (платная версия) предоставляет доступный и гибкий пакет дизайна, предназначенный в первую очередь для фрезерных станков с ЧПУ. Его можно использовать в паре со станками с ЧПУ X-Carve, которые имеют возможности проектирования и производства, включая возможность прямого управления рядом станков с ЧПУ. Easel предлагает бесплатную версию с ограничениями или полную премиум-версию за 24 доллара в месяц.

3. AutoCAD®

AutoCAD® — популярный пакет 2D CAD, впервые запущенный в 1977 году. Хотя в нем отсутствуют какие-либо инструменты, помогающие в обработке CAM, файлы 3D-моделей AutoCAD легко использовать в других программных пакетах. Он широко используется как в архитектуре, так и в машиностроении. Стоимость лицензии AutoCAD составляет 1700 долларов в год, хотя также предлагается бесплатная 30-дневная пробная версия и бесплатная (ограниченная) студенческая версия.

4. Inkscape

Inkscape — бесплатный редактор векторной графики, работающий со всеми основными форматами. Он широко используется в искусстве и промышленном дизайне. Inkscape включает возможность прямой загрузки файлов траекторий в программное обеспечение ЧПУ. В нем отсутствует большинство функций полнофункциональных программных пакетов CAD/CAM, но многие считают его хорошим стартовым инструментом для дизайнеров. Inkscape — бесплатная программа с открытым исходным кодом, разработанная пользователями RepRap.

5. Marlin

Marlin — это прошивка, которая может использоваться с 3D-принтером и поддерживает конфигурации шпинделя и лазера с ЧПУ. Его можно настроить для управления драйверами ЧПУ, включая: платы Arduino, продукты Sanguino и Brainwave.

Поскольку Marlin ориентирован на 3D-принтеры, настройка Marlin для управления станком с ЧПУ может быть затруднена, и он не будет обладать всеми возможностями программного пакета, разработанного специально для обработки с ЧПУ. С разовой платой за Marlin всего в 14 долларов, возможно, стоит оценить.

6. Fusion 360®

Fusion 360® предлагает подключаемые модули для полного набора инструментов ЧПУ, что делает его мощным и популярным комплексным решением. Подключаемые модули CNC CAM и управления станком облегчают создание траектории движения инструмента, проверку траектории движения инструмента и прямое управление станком. Лицензия стоит 495 долларов в год и включает в себя все необходимые программные инструменты CAD/CAM.

7. SolidWorks®

SolidWorks® — один из ведущих профессиональных пакетов САПР. Он предлагает различные уровни надстроек от CAMWorks, которые работают внутри себя. CAMWorks имеет отличную репутацию в области фрезерных и фрезерных станков с ЧПУ. Легко вызывать спецификации для программируемого станка, создавать траектории и автоматически обновлять траектории при внесении изменений в модель. Однако лицензии SolidWorks стоят дорого. Они стоят тысячи долларов за лицензию. Студенческая версия, однако, очень дешева для тех, кто должным образом аккредитован учреждением.

8. eCam

eCAM представляет собой интегрированную программу CAD/CAM с относительно простыми инструментами CAD и хорошими инструментами CAM. Он может хорошо управлять фрезерными станками с ЧПУ, маршрутизаторами и токарными станками. Однако система САПР ограничена базовыми профилями и простым редактированием импортированных данных. eCam популярен за простоту создания траекторий с помощью диалогового программирования. Одновременный просмотр разделенного экрана диалогового программирования траектории и полученного G-кода подходит для всех уровней квалификации программистов и повышает скорость обучения. eCAM стоит 180 долларов за базовые возможности фрезерования и 420 долларов за полный профессиональный пакет токарно-фрезерных станков.

9. GRBL

GRBL — это бесплатное программное обеспечение CAM, разработанное для использования плат Arduino для управления станками с ЧПУ. Он имеет обширное сообщество пользователей. GRBL был принят в качестве собственного программного обеспечения контроллера несколькими производителями машин для любителей. Были обнаружены некоторые проблемы с GRBL, в том числе проблемы с G-кодом, которые всплыли и остаются неподдерживаемыми, а также незапланированная активация шпинделей станков с ЧПУ. Однако GRBL обычно хорошо работает с драйверами Arduino.

10. NC Viewer

NC Viewer — это бесплатная онлайн-служба, которая позволяет пользователям загружать свои 3D-модели и получать траекторию обработки. Это не относится к какой-либо конкретной марке станка с ЧПУ. Одним из недостатков NC Viewer является то, что он не может использовать границы фрезы для определения станин, тисков и других запретных областей. Однако для быстрого обзора конструкции детали это просто и удобно.

11. Mach4

ЧПУ Mach4 широко используется любителями для управления станками с ЧПУ. Он имеет большой опыт разработки и настраиваемый пользовательский интерфейс, облегчающий изучение. Программное обеспечение может быть настроено различными способами. Наиболее распространенный способ использования Mach4 — это управление досками, с которыми он наиболее совместим, например, SmoothStepper. Это программное обеспечение, замененное Mach5, по-прежнему хорошо поддерживается его создателями и стоит около 180 долларов.

12. LinuxCNC

LinuxCNC — это бесплатный и широко используемый инструмент в секторе станков с ЧПУ для хобби. Он может напрямую управлять машиной, используя интерфейс параллельного порта и расширение в реальном времени (RTAI), чтобы снизить риск ошибок синхронизации. LinuxCNC легко настраивается. Он работает на Raspberry Pi и обменивается данными через Ethernet и внешние карты Mesa.

13. Universal Gcode Sender

Universal Gcode Sender (UGS) — это бесплатный, доступный и простой инструмент для создания траекторий резака из моделей. Он с открытым исходным кодом и может быть адаптирован как к предустановленным, так и к пользовательским настройкам машины. Эта гибкость и простота использования делают его идеальным для любителей и новых пользователей, но для него требуется отдельное программное обеспечение, которое загружает сгенерированный путь резака с G-кодом на станок с ЧПУ.

14. UCCNC

UCCNC работает с контроллерами привода ЧПУ, такими как: UC100, UC300, UC300ETH, UC400ETH и AXBB-E. Он выделяется тем, что легко работает с 6-осевыми станками. UCCNC позволяет настраивать рабочие экраны и обеспечивает трехмерную визуализацию траектории в реальном времени, что является мощным подспорьем для понимания работы фрезы. UCCNC стоит 60 долларов за контроллер движения, и каждая лицензия работает только с одним контроллером.

15. PlanetCNC

Программное решение Planet CNC представляет собой полную настройку аппаратного и программного обеспечения. Он использует уникальные платы драйверов для управления станком с ЧПУ. Planet CNC работает с большинством плат, если они настроены для работы непосредственно в G-коде. Он не включает диалоговый командный язык, который транслируется в G-код. Интуитивно понятный дизайн интерфейса, отличная гибкость конфигурации и инструменты моделирования делают PlanetCNC популярным выбором. Программное обеспечение включено в контроллеры, а цены на эти контроллеры начинаются от 8 477 долларов.

16. OpenBuilds Control

OpenBuilds Control — это гибкий программный инструмент, который может управлять большинством станков с ЧПУ, плазменными и лазерными резаками и даже инструментами для перетаскивания ножей. Это упрощенный пользовательский интерфейс, который легко освоить, поддерживает редактирование G-кода и имеет специальные инструменты для подготовки исходных материалов. OpenBuilds Control интегрируется с OpenBuilds CAM и их веб-приложением для создания G-кода из 2D-чертежей и отправки данных о траектории инструмента непосредственно в программное обеспечение CAM. Это программное обеспечение является бесплатным и поддерживает Windows, Linux и iOS. Это также хорошо обслуживается пользовательской страницей OpenBuilds.

17. ChiliPeppr

ChiliPeppr — это бесплатный плагин для браузера, который создает G-код. Это позволяет пользователям создавать свои рабочие области для прямого управления оборудованием из браузера. Существуют предопределенные рабочие пространства, но настроить их для работы с фрезерным станком или маршрутизатором с ЧПУ несложно, если добавить драйвер, который подключает ваш станок к браузеру. ChiliPeppr также имеет активное сообщество пользователей-экспертов, которые могут легко ответить на сложные вопросы и вопросы новичков.

18. Свеча GRBL

GRBL Candle предоставляет управляющее программное обеспечение для станков с ЧПУ типа GRBL. Это функциональный и недорогой контроллер, который лучше всего подходит для фрезерных станков с ЧПУ. GRBL Candle обеспечивает предварительную визуализацию траектории резака в режиме реального времени, регулируемые координаты станка и прямое редактирование G-кода. Он также может применяться для лазерной резки. GRBL Candle создан и поддерживается сообществом, и его можно использовать бесплатно.

19. Mach5

Mach5 — модульное и гибкое программное обеспечение ЧПУ. Его элементы управления движением рассчитываются в ядре и имеют улучшенные функции по сравнению с Mach4, включая: 4 подчиненных двигателя на ось, унифицированный (GUI) интерфейс и простую настройку. Поддержка так же хороша, как и для Mach4. Стоимость составляет 200 долларов за домашнее использование и 1400 долларов за профессиональную версию.

20. Редактор G-Wizard

Редактор G-Wizard — это программный инструмент, который может создавать, редактировать и управлять G-кодом. Он включает построчный «перевод на английский язык», чтобы помочь в чтении и интерпретации G-кода. Он также предлагает рекомендации по редактированию и оптимизации на простом языке. Одной из мощных функций является возможность точного моделирования траектории движения фрезы для широкого спектра предопределенных станков и описаний режущих инструментов. Этот инструмент стоит около 269 долларов.

21. CNC Simulator Pro

CNC Simulator Pro включает виртуальные контроллеры ЧПУ для станков с ЧПУ для запуска симуляций. Это программное обеспечение ЧПУ представляет собой целый набор комбинированных программных инструментов, которые могут моделировать фрезерные и прессовые станки, токарные станки и 3D-принтеры. Программное обеспечение также включает ограниченные возможности 2D и 3D CAD. Варианты покупки варьируются от бесплатной версии до полнофункциональной версии примерно за 100 долларов в год.

22. Machinekit

Machinekit — относительно новый, но многообещающий инструмент, разработанный как обновление LinuxCNC. Изменения включают поддержку графического интерфейса удаленных клавиатур и дисплеев, а также интеграцию с одноплатными компьютерами Beagle. Machinekit получен из GitHub. Процесс установки может быть немного сложным и вызовет трудности у новичка, но программа бесплатна. Существует растущее сообщество поддержки, и поддержка, вероятно, со временем улучшится.

23. HeeksCNC

HeeksCNC — это программное обеспечение CAD/CAM с открытым исходным кодом, которое работает только в Windows. У него есть полезное сообщество, где опытные пользователи могут делиться своей работой с остальными. За 14 долларов HeeksCNC — хороший пакет, который можно попробовать с такими функциями, как: управление документами, моделирование траектории, однолинейная диаграмма и анимация.

24. OpenCNCPilot

OpenCNC Pilot — это бесплатная прошивка, специализирующаяся на чистом управлении станками с ЧПУ. Одной из уникальных особенностей OpenCNCPilot является его способность использовать датчики положения станка с ЧПУ для определения плоскостности участка исходного материала, который будет выгравирован для изготовления текущей детали. Программа регулирует траекторию инструмента, чтобы компенсировать коробление исходного материала, в результате чего получается продукт с ожидаемыми размерами и глубиной элемента. OpenCNCPilot основан на Windows.

25. TurboCNC

TurboCNC — это программа для DOS. Хотя его графический интерфейс немного примитивен, а подход архаичен, TurboCNC включает в себя: редактор кода, 8-осевое общее движение со встроенной компенсацией гистерезиса, параметрическое программирование, многоосевое нарезание резьбы и многое другое. По цене 60 долларов вы получаете исходный код и поддержку разработчиков.

Что такое программное обеспечение ЧПУ?

Основной целью программного обеспечения ЧПУ является предоставление инструкций станку с ЧПУ о том, как вырезать готовую деталь из куска сырья. Он также может предлагать возможности, предшествующие фактическому этапу обработки: моделирование конструкций, создание и проверка траекторий движения инструмента, генерация G-кода и, наконец, управление станком.

Что делает программное обеспечение ЧПУ?

Программное обеспечение ЧПУ управляет станком с ЧПУ, генерируя соответствующие инструкции. Часто это ограниченные инструменты, и их лучше всего использовать для небольших правок, а не для создания сложных деталей и сборок. Инструменты кодирования превращают готовый дизайн в G-код. Инструменты моделирования позволяют проверять траекторию движения инструмента, избегая ошибок при резке и столкновений с деталями или механизмами в движении. Наконец, контроллеры станка принимают ваш проверенный G-код и управляют станком, чтобы доставить разработанную вами деталь.

Какие факторы следует учитывать при выборе программного обеспечения ЧПУ?

Одним из факторов, который необходимо учитывать при выборе программного обеспечения ЧПУ, является технический уровень пользователя. Новичкам следует выбирать более простые инструменты, переходя к более сложным программам ЧПУ после освоения основ. Еще одним фактором, который следует учитывать, является цена. Перед покупкой рекомендуется попробовать бесплатную версию программы. Наконец, обратите внимание на сложность конструкции. Убедитесь, что выбранное вами программное обеспечение для обработки с ЧПУ способно выполнять все операции, необходимые для создания детали.

Какое программное обеспечение ЧПУ лучше всего подходит для начинающих?

Лучшее программное обеспечение ЧПУ для начинающих — Aspire. Он прост в освоении, хорошо работает и имеет достаточно функций, чтобы удовлетворить потребности новых пользователей в течение некоторого времени, прежде чем они почувствуют потребность в дополнительных инструментах и ​​возможностях.

Требуется ли программное обеспечение ЧПУ для станка с ЧПУ?

Да, для станка с ЧПУ требуется программное обеспечение ЧПУ. Для выполнения любой производственной задачи станок с ЧПУ должен получать инструкции на понятном ему языке, чтобы сообщить ему, что делать дальше. Программное обеспечение ЧПУ может улучшить управляемые вручную процессы обработки во многих отношениях: поиск оптимальной траектории движения инструмента, обмен данными со станками, интеграция обратной связи от датчиков на станке, чтобы убедиться, что траектория соблюдается, а также точное и сложное управление движением. Для получения дополнительной информации см. наше руководство по станкам с ЧПУ.

Резюме

В этой статье представлены 25 лучших программ ЧПУ для станков с ЧПУ, объясняются различия между ними и обсуждается используемое программное обеспечение ЧПУ. Чтобы узнать больше о программном обеспечении ЧПУ, свяжитесь с представителем Xometry.

Xometry предоставляет широкий спектр производственных возможностей, включая обработку с ЧПУ и другие дополнительные услуги для всех ваших потребностей в прототипировании и производстве. Посетите наш веб-сайт, чтобы узнать больше или запросить бесплатное предложение без каких-либо обязательств.

Уведомления об авторских правах и товарных знаках

1. AutoCAD® и Fusion 360® являются зарегистрированными товарными знаками Autodesk, Inc. и/или ее дочерних компаний и/или филиалов в США.
2. SolidWorks® является зарегистрированным товарным знаком Dassault Systèmes SolidWorks Corp. Xometry не делает никаких заявлений и не дает никаких гарантий, явных или подразумеваемых, в отношении точности, полноты или достоверности информации. Любые рабочие параметры, геометрические допуски, особенности конструкции, качество и типы материалов или процессов не должны рассматриваться как представляющие то, что будет поставляться сторонними поставщиками или производителями через сеть Xometry. Покупатели, которым нужны расценки на детали, несут ответственность за определение конкретных требований к этим частям. Пожалуйста, ознакомьтесь с нашими условиями для получения дополнительной информации.

   Team Xometry

   Эта статья была написана различными участниками Xometry. Xometry — это ведущий ресурс по производству с помощью станков с ЧПУ, изготовления листового металла, 3D-печати, литья под давлением, литья уретана и многого другого.

   Бесплатное программное обеспечение для ЧПУ

   Введение

   Начиная с вашего проекта и заканчивая g-кодом для вашего станка с ЧПУ, вам потребуются несколько программных приложений для ЧПУ:

   • Программное обеспечение САПР (позволяет нарисовать вашу деталь)
   • Программное обеспечение CAM (позволяет преобразовать чертеж в траекторию инструмента в формате g-кода)
   • Программное обеспечение для управления ЧПУ (заставляет ваш станок следовать пути инструмента G-кода)

   Мы расскажем о нескольких платных продуктах в дополнение к бесплатным опциям.

   Вы можете потратить больше времени на программное обеспечение, чем на фрезерный станок с ЧПУ, поэтому стоит потратить несколько долларов, если платное программное обеспечение упрощает обработку с ЧПУ.

   Мы ограничим наш список программным обеспечением для фрезерного станка с ЧПУ или фрезерного станка с ЧПУ и избегаем других типов машин, таких как плазменные и лазерные резаки.

   Бесплатное программное обеспечение САПР

   САПР (автоматизированное проектирование) — это программное обеспечение ЧПУ, позволяющее создавать проекты. Существует множество программных пакетов САПР, но, к сожалению, большинство из них не бесплатны. К счастью, за последние несколько лет в бесплатных опциях произошли значительные улучшения, поскольку 3D-печать, в которой используется та же программа САПР, стала популярной.

   FreeCAD

   FreeCAD — это полностью бесплатная параметрическая 3D-программа САПР, которая становится все более популярной по мере роста популярности 3D-принтеров. Как и Alibre, он способен создавать очень сложные проекты с очень высокой точностью, но пользовательский интерфейс намного сложнее, и кривая обучения будет намного сложнее. Это не обязательно то, что мы рекомендуем новичкам, но оно бесплатное, поэтому попробовать его можно бесплатно.

   Выходные данные FreeCAD, STL, STEP, SVG или DXF можно отправить в любую из программ CAM, перечисленных ниже.

   В дополнение к тому, что это бесплатное программное обеспечение, если вы действительно хотите покопаться в САПР, исходный код FreeCAD находится в свободном доступе.

   FreeCAD работает на Mac, Windows и Linux.

   Solvespace

   Solvespace — еще одна бесплатная программа 3D CAD, ставшая почти культовой. Он позволяет вам создавать 3D-детали, как FreeCAD, но, поскольку у него есть несколько ограниченное пользовательское ядро ​​САПР, он лучше подходит для механических деталей, у которых нет сильно скульптурных органических поверхностей.

   Пользовательский интерфейс причудливый, но более простой, чем FreeCAD.

   Solvespace может экспортировать файлы STL или STEP для сторонних программ CAM.

   Solvespace работает на Mac, Windows и Linux, а исходный код находится в свободном доступе.

   Inkscape

   Inkscape не является полностью пакетом САПР, но очень популярен для создания 2D-проектов для станков с ЧПУ. Обычно он используется больше для художественных проектов, чем для точной механической работы, но он должен работать и в том, и в другом случае, если у вас есть терпение.

   Inkscape похож на Corel Draw и Adobe Illustrator, но совершенно бесплатен. Он экспортирует файлы SVG и DXF для вашего программного обеспечения CAM.

   Inkscape работает на Mac, Windows и Linux.

   Недорогое программное обеспечение САПР

   Вы можете выполнять много отличных работ с перечисленными выше программами, но стоит подумать о коммерческой программе САПР, особенно если вы занимаетесь 3D-моделированием.

   Alibre Atom

   Alibre Atom — это полностью параметрическая CAD-программа, которая позволяет создавать практически любые объекты. Он основан на коммерческом ядре САПР, поэтому он очень надежен и надежен (и поставляется с полной поддержкой).

   Кривая обучения умеренная, и у них есть версии более высокого класса, если вы создаете продукты, которые требуют конструкций из листового металла или других сложных функций.

   Alibre Atom — это загруженное программное обеспечение, которым вы владеете; он не облачный.

   Alibre Atom стоит около 200 долларов США и работает на Windows.

   Бесплатное программное обеспечение CAD/CAM

   Следующим шагом в цепочке программного обеспечения является программное обеспечение CAM, которое отвечает за принятие ваших проектов и создание траектории движения инструмента, по которой машина следует для вырезания ваших деталей. Существует множество программ CAM, и большинство из них очень дорогие. Написать CAM-программу очень сложно, а рынок невелик, поэтому цены на них соответствующие. К счастью, есть несколько бесплатных вариантов программного обеспечения для камер.

   Большинство CAM-программ имеют как минимум ограниченные, если не полные, встроенные возможности CAD, поэтому мы отметим это в описании ниже.

   Программы CAD/CAM доступны в двух вариантах: 2D и 3D. Программы 2D CAM ориентированы на создание траекторий движения инструмента для плоских предметов без каких-либо кривых поверхности. Примерами 2D-деталей могут быть шестерни или знаки.

   3D-программы CAM могут принимать любую форму и создавать для нее траекторию (с учетом ограничений вашего станка с ЧПУ) «g-код», который представляет собой серию команд движения, которые указывают вашей машине, как она должна двигаться, чтобы вырезать вашу деталь.

   Carbide Create

   Carbide Create V6 — это бесплатный программный пакет 2D CAM, который также включает базовые 2D CAD, так что вы можете создавать свои проекты и доводить их до G-кода, используя только Carbide Create. Carbide Create позволяет загружать файлы SVG или DXF, если вы хотите начать с внешнего проекта, и может создавать различные стратегии траекторий:

   • Контурные траектории
   • Карманные траектории
   • Траектории гравировки
   • Текстурные траектории
   • Траектории сверления
   • V-Carve и Advanced V-Carve

   Carbide Create работает на компьютерах с Windows или Mac, и это загружаемое программное обеспечение, которое запускается на вашем компьютере локально. Это не облачное решение.

   Обратите внимание, что Carbide Create V6 бесплатен для всех, но Carbide Create V7 бесплатен только для станков Carbide 3D, таких как фрезерный станок с ЧПУ Shapeoko и Nomad. Если у вас есть другой станок, вы можете заставить Carbide Create Pro использовать его с вашим станком с ЧПУ.

   Easel

   Easel — это бесплатная программа CAD/CAM, которая включает в себя контроллер для станков с ЧПУ на основе GRBL. Таким образом, это полный пакет программного обеспечения для ЧПУ, если он соответствует вашим потребностям. У него уникальный рабочий процесс, в котором дизайн и траектория — одно и то же. Это отличается от большинства других программ CAD/CAM, где траектории инструментов создаются отдельно от проекта. Этот уникальный рабочий процесс упрощает начало работы с Easel, но может ограничить сложность того, что вы можете создать.

   Easel основан на облаке, поэтому он будет работать практически на любой платформе, но нет возможности запускать его локально или в автономном режиме. Это полностью облачное решение.

   Makercam

   Makercam — это браузерная программа CAD/CAM, позволяющая рисовать простые конструкции и создавать g-код для станка с ЧПУ. Для этого требуется плагин Flash для вашего браузера, поэтому его время, вероятно, ограничено, поскольку Flash постепенно прекращается, но в то же время этот вариант по-прежнему используется многими людьми.

   Не совсем бесплатное программное обеспечение CAM

   Хотя бесплатные программы CAM довольно хороши, стоит рассмотреть некоторые менее дорогие платные опции, если вам нужны дополнительные возможности.

   MeshCAM

   MeshCAM — это специальная программа 3D CAM, созданная для создания внешних проектов и генерации g-кода. Он не содержит никаких функций САПР. MeshCAM позволяет загружать файлы STL из любой распространенной программы 3D CAD и быстро создавать для них траекторию. Он включает в себя различные стратегии траекторий:

   • Черновая обработка
   • Отделка ватерлинии
   • Параллельная отделка
   • Карандаш для отделки
   • Сверление
   • 2D-контур (ПРО)
   • Карман 2D (PRO)

   MeshCAM работает на компьютерах под управлением Windows и Mac и не требует никаких облачных подписок или платы за обслуживание.

   Если вы просто хотите купить 3D-файлы STL или 3D-модели для ЧПУ на Etsy и вырезать их, MeshCAM — хороший вариант.

   MeshCAM продается по цене от 250 до 500 долларов США.

   Alibre Workshop

   Alibre Workshop представляет собой комбинацию программного обеспечения Atom 3D CAD от Alibre и MeshCAM Pro, что делает его лучшим программным обеспечением для ЧПУ.

   Помимо фрезерных станков с ЧПУ, файлы STL, созданные с помощью Alibre Atom, идеально подходят для использования в 3D-принтерах.

   Alibre Workshop продается примерно за 400 долларов США и работает только на Windows.

   ПРИМЕЧАНИЕ. Alibre Workshop входит в комплект поставки нашего настольного фрезерного станка с ЧПУ Nomad 3

   Carbide Create Pro

   Carbide Create Pro — это дополнительная покупка для Carbide Create, которая добавляет базовый 3D-дизайн и обработку, а также специальную траекторию гравировки.

   Carbide Create Pro работает на Mac или Windows и стоит от 120 долларов США в год. Бессрочные лицензии доступны для тех, кто не любит подписки.

   Программное обеспечение для управления ЧПУ

   Фрезерный станок с ЧПУ требует компьютера и программного обеспечения, чтобы фактически заставить его двигаться и следовать файлам g-кода, созданным вашим программным обеспечением CAM. Некоторые фрезерные станки с ЧПУ, особенно профессиональные или промышленные станки, имеют встроенный компьютер, на котором работает управляющее программное обеспечение ЧПУ.

   Менее дорогие машины используют внешний компьютер для управления ими. В категории «Бесплатные» у вас действительно есть только два варианта:

   • Linux CNC (ранее EMC2)
   • GRBL плюс отправитель gcode

   LinuxCNC

   LinuxCNC — это открытая и бесплатная программа управления ЧПУ, которая работает, как следует из названия, в операционной системе Linux. Это полнофункциональная программа, способная запускать огромные машины или маленькие самодельные машины, сделанные из металлолома. Поскольку для этого требуется Linux, потребуется выделенная машина, на которую вы можете установить Linux. LinuxCNC может взаимодействовать с вашим фрезерным станком с ЧПУ через два интерфейса: параллельный порт или интерфейс USB.

   Параллельный порт к настоящему времени является устаревшей технологией и не включен во многие ПК, поэтому он больше не является допустимым вариантом.

   Существует ряд периферийных USB-устройств для Linux CNC, которые позволяют вашему фрезерному станку подключаться к USB-порту вашего компьютера. Если вы собираетесь пойти по маршруту LinuxCNC, то USB-адаптер должен быть вашим первым выбором.

   GRBL

   GRBL — это программа, которая запускается в небольшом микроконтроллере вашей машины и выполняет все операции управления движением в реальном времени, что значительно снижает нагрузку на ваш компьютер. Он работает даже на очень простом Arduino.

   GRBL все чаще используется на коммерческих фрезерных и фрезерных станках с ЧПУ, поскольку он доказал свою надежность и значительно упрощает конструкцию станка.

   GRBL по-прежнему требует компьютера, ПК, Mac или Linux для запуска программы под названием «Отправитель GCode». Памяти в GRBL достаточно для хранения нескольких операторов gcode, поэтому компьютер используется для потоковой передачи gcode в GRBL, поскольку он выполняет движения вашего станка с ЧПУ.

   ПРИМЕЧАНИЕ. На изображении выше показан интерфейс bCNC для GRBL.

   Что выбрать?

   По простоте использования GRBL сложно превзойти. Для этого не требуется выделенный компьютер, и он работает хорошо. Тем не менее, если вам нужен более полный набор функций, таких как компенсация режущего инструмента, тогда Linux CNC гораздо больше соответствует стандартам.

   Большинству людей, особенно новичкам, лучше всего подойдет GRBL.

   Заключение

   Никогда не было лучшего времени, чтобы начать работу с ЧПУ, бесплатные варианты программного обеспечения для ЧПУ очень хороши, а также есть много хороших недорогих вариантов. Какой лучший вариант? Как пользователь, на это можете ответить только вы.
