Чпу станок своими руками. Инструкция по сборке станка Моделист3030 образца 2015г

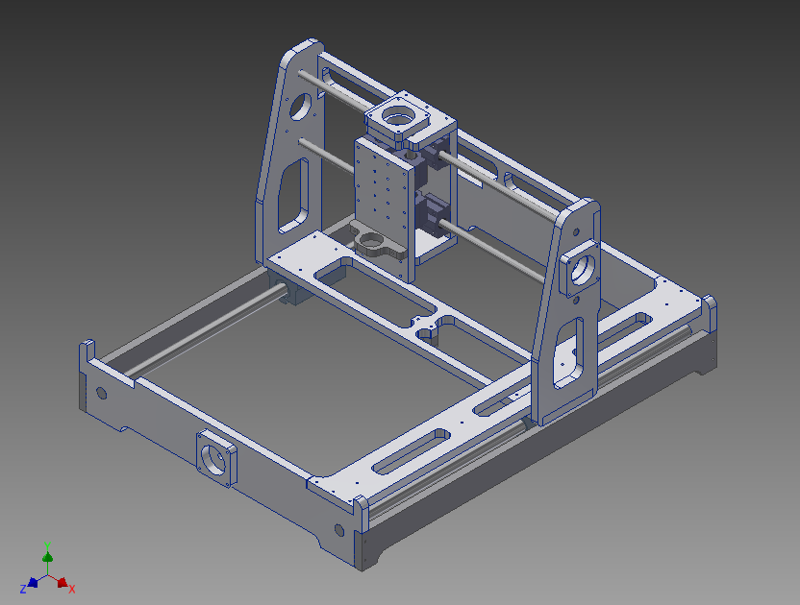

Расположение осей X, Y, Z настольного фрезерно-гравировального станка ЧПУ :
Ось Z перемещает инструмент(фрезер) по вертикали(вниз-вверх)
Ось Х – перемещает каретку Z в поперечном направлении(влево-вправо).
Ось Y – перемещает подвижный стол(вперед-назад).
С устройством фрезно-гравировального станка можно ознакомиться выбор и устройство фрезерно-гравировального станка
Состав набора ЧПУ станка Моделист2020 и Моделист3030
I Набор фрезерованных деталей из фанеры 12мм для самостоятельной сборки
Комплект фрезерованных деталей для сборки станка с ЧПУ с подвижным столом состоит из:
1) Стойки портала фрезерного станка с ЧПУ
2) набор фрезерованных деталей станка ЧПУ для сборки оси Z
3) набор фрезерованных деталей станка ЧПУ для сборки подвижного стола
4) набор фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей и крепления шпинделя
II Набор механики фрезерного станка включает:
1.
муфта для соединения вала шагового двигателя с ходовым винтом станка – (3шт.). Размер соединительной муфты для станка Моделист2030 с шаговыми двигателями NEMA17 – 5х5мм. Для станка Моделист3030 с шаговыми двигателями Nema23 – 6,35×8мм
2. стальные направляющие линейного перемещения для ЧПУ станка Моделист3030:
– 16мм (4шт.) для осей Х и Y,
– 12мм(2шт) для оси Z
Для ЧПУ станка Моделист2020 диаметр направляющих линейного перемещения:
– 12мм(8шт) для осей Х, Y и Z.
3. линейные подшипники качения для фрезерного станка Моделист3030:
– линейные подшипники LM16UU (8шт.) для осей Х и Y,
– линейные подшипники LM12UU для оси Z.
Для фрезерного ЧПУ станка Моделист2020
– линейные подшипники LM12UU (12шт.) для осей Х, Y и Z.
4. ходовые винты для фрезерного станка Моделист2020 – М12 (шаг 1,75мм) – (3шт.) c обработкой под d=5мм с одного конца и под d=8мм с другого.
Для фрезерного станка Моделист3030 – трапецеидальные винты TR12x3 (шаг 3мм) – (3шт.
) c обработкой концов под d=8мм.
5. радиальные подшипники крепления ходовых винтов -(4шт.) один подшипник в алюминиевом блоке для оси Z.
6. ходовые гайки из графитонаполненного капролона для осей X, Y и Z (- 3шт.)
7. крепеж
III Набор электроники фрезерного станка с ЧПУ:
1. Для станка с ЧПУ Моделист2020: шаговые двигатели NEMA17 17HS8401 (размер 42х48мм, крутящий момент 52N.cm, ток 1,8А, сопротивление фазы 1,8Ом, индуктивность 3,2mH, диаметр вала 5мм) – 3шт.
Для станка с ЧПУ Моделист3030: шаговые двигатели 23HS5630 (размер 57х56мм, крутящий момент 12,6кг*см, ток 3,0А, сопротивление фазы 0,8Ом, индуктивность 2,4mH, диаметр вала 6,35мм) – 3шт.
2. контроллер шаговых двигателей ЧПУ станка на специализированных микрошаговых драйверах компании Toshiba ТВ6560 в закрытом алюминиевом корпусе
3. блок питания 24 В 6,5 A для ЧПУ станка Моделист2020 и 24В 10,5А для ЧПУ станка Моделист3030
4. комплект подсоединительных проводов
Последовательность сборки фрезерного станка чпу с подвижным столом.
Система линейного перемещения любого станка состоит из двух деталей: шариковая втулка – это элемент который движется и неподвижного элемента системы – линейная направляющая или вал(линейная опора). Линейные подшипники могут быть разных видов: втулка, разрезная втулка, втулка в алюминиевом корпусе для удобства крепления, шариковая каретка, роликовая каретка, основная функция которых – нести нагрузку, обеспечивая стабильное и точное перемещение. Применение линейных подшипников(трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.
Рисунок 1
1 Смазать линейные подшипники системы линейного перемещения фрезерного станка специальной смазкой (можно использовать Литол-24(продается в магазинах авто запчастей)).
2 Сборка оси Z фрезерного станка с ЧПУ.
Сборка оси Z описана в инструкции “Инструкция по сборке каретки Z”
3 Сборка стола фрезерного ЧПУ станка, ось Y
3.1 Детали для сборки портала, рисунок 2.
1) комплект фрезерованных деталей
2) стальные направляющие линейного перемещения диаметром 16мм(2шт)
3) линейный подшипник LM16UU(4шт)
4) ходовые винты для фрезерного станка Моделист2030 – М12 (шаг 1,75мм) c обработкой концов под d=8мм и d=5мм
Для фрезерного станка Моделист3030 – трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.
5. радиальные подшипники крепления ходовых винтов -(2шт.)
6. ходовая гайка из графитонаполненного капролона – (- 1шт.)
7. крепеж
Рисунок 2. Детали портала фрезерного настольного ЧПУ станка
3.2 Запрессовать линейные подшипники и вставить держатели линейных подшипников во фрезерованные пазы, рисунок 2.
Вставить линейные направляющие в линейные шарикоподшипники.
Рисунок 2 Сборка стола настольного фрезерного ЧПУ станка
3.3 Держатели подшипников линейного перемещения забиваются в пазы детали подвижного стола. Соединение типа шип-паз обеспечивает отличную жесткость узла, все детали этого узла изготовлены из фанеры 18мм. Дополнительно стянув детали болтовым соединением обеспечим долгий и надежный срок службы, для этого через уже имеющееся отверстие в пластине, которое служит направляющим для хода сверла, сверлим отверстие в торце держателя линейных подшипников, как показано на рисунке 3, сверло диаметром 4мм.
Рисунок 3 Сверление крепежных отверстий.
3.4 Накладываем сам стол и, через уже имеющиеся отверстия скрепляем, с помощью винтов М4х55 из комплекта, рисунок 4 и 5.
Рисунок 4. Крепление подшипников подвижного стола.
Рисунок 5. Крепление подшипников подвижного стола.
3.5 Запрессовать упорные подшипники в детали каркаса стола. Вставить ходовой винт с ходовой гайкой из графитонаполненного капролона, в опорные подшипники, и линейные направляющие в пазы элементов каркаса, рисунок 6.
Рисунок 6. Сборка подвижного стола.
Скрепить элементы каркаса шурупами из комплекта. Для крепления с боков используйте шурупы 3х25мм, рисунок 7. Перед вкручиванием шурупов, обязательно засверлите сверлом диаметром 2мм, для избежания расслаивания фанеры.
Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт винта вдоль оси в опорных подшипниках – используйте шайбу диаметром 8мм, рисунок 6.
Рисунок 7. Сборка каркаса настольного станка.
3.6 Расположите ходовую гайку по центру между линейными подшипниками и сделайте отверстия для шурупов сверлом 2мм, рисунок 8, после чего шурупами 3х20 из комплекта закрепить ходовую гайку.
При сверлении обязательно использовать упор под ходовой гайкой, чтобы не погнуть ходовой винт.
Рисунок 8. Крепление ходовой гайки.
4 Сборка портала станка.
Для сборки понадобятся:
1) комплект фрезерованных деталей для сборки подвижного стола
2) стальные направляющие линейного перемещения диаметром 16мм(2шт)
3) линейный подшипник LM16UU(4шт)
4) ходовые винты для фрезерного станка Моделист2030 – М12 (шаг 1,75мм) c обработкой концов под d=8мм и d=5мм.
Для фрезерного станка Моделист3030 – трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.
5. радиальные подшипники крепления ходовых винтов -(2шт.)
6. ходовая гайка из графитонаполненного капролона – (- 1шт.)
7. крепеж
4.1 Закрепить боковину портала, рисунок 9.
Рисунок 9. Сборка портала станка.
4.2 Вставить ходовой винт с гайкой в каркас каретки оси Z, рисунок 10.
Рисунок 10. Установка ходового винта.
4.3 Вставить линейные направляющие, рисунок 11.
Рисунок 19 Крепление ходового винта “в распор”.
4.4 Закрепить вторую боковину портала, рисунок 11.
Рисунок 11. Установка второй боковины портала
Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт вдоль оси – используйте шайбу диаметром 8мм.
4.5 Установить и закрепить заднюю стенку каретки Z, Рисунок 12.
Рисунок 12. Крепление задней стенки каретки Z.
4.6 Закрепить капролоновую ходовую гайку шурупами 3х20 из комплекта, рисунок 13.
Рисунок 13. Крепление ходовой гайки оси X.
4.7 Закрепить заднюю стенку портала, рисунок 14, с использованием шурупов 3х25 из комплекта.
Рисунок 14. Крепление задней стенки портала.
5 Установка шаговых двигателей.
Для установки шаговых двигателей используйте детали крепления из набора фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей Nema23 для фрезерного станка Моделист3030.
Рисунок 15. Установка шаговых двигателей.
Установить муфты 5х8мм для соединения вала двигателя с ходовым винтом. Закрепить шаговые двигатели на станок, для крепления используйте винт М4х55 из комплекта, рисунок 15.
6 Закрепите контроллер на задней стенке фрезерно-гравировального станка, и подключите к нему клеммники моторов.
7 Установка фрезера.
Крепление фрезера осуществляется за шейку инструмента или корпус. Стандартный диаметр шейки бытовых фрезеров 43мм. Диаметр шпинделя 300Вт – 52мм, крепление за корпус. Для установки соберите крепление фрезера, детали крепления на рисунке 16. Используйте шуруп 3х30мм из комплекта.
Рисунок 16 Крепление шпинделя 43мм
Рисунок 17 Шпиндель с креплением на ЧПУ станок
При установке дремель подобных инструментов(граверов), кроме этого потребуется дополнительное крепление корпуса гравера к каретке Z хомутом, рисунок 18.
Рисунок 18 Крепление гравера на фрезерный станок.
Имеется возможность установка насадки для подключения пылесоса
Магазин чпу станков хобби класса
Приступаем к сборке двух осевого ЧПУ станка своими руками.
Сегодня начну цикл статей по сборке двухосевого ЧПУ станка на базе микроконтроллера Arduino своими руками. В данном пособии по сборке двухосевого ЧПУ станка, я расскажу о своём опыте и планах.
На живом примере рассмотрим все основные этапы сборки станка от выбора типа будущего ЧПУ до подбора электроники. Таже рассмотрим программную часть от выбора и настройки прошивки до установки и настройки управляющей программы.
Если вы считаете данную тему полезной, пожалуйста, поделитесь данной информацией с другими, чтобы она могла охватить больше людей, которым это может быть интересно.
Почему именно двухосевой ЧПУ станок?
У вас, наверное, возник вопрос, почему я решил сделать цикл статьей именно про двухосевой ЧПУ станок? Дело в том, что данный тип станка самый простой, и стоит он гораздо дешевле, чем небольшой настольный фрезерный станок с ЧПУ.
И для начинающего ЧПУшника я бы рекомендовал начинать знакомство с ЧПУ станками именно с двухосевого. Но, несмотря на это, большая часть полученной информации в данном цикле статьей будет применима и для 3-х осевых станков.
Поэтому информация, на мой взгляд, будет полезна как начинающим, так и тем, кто уже начал осваивать данную тему.
Немного о моём опыте по работе с ЧПУ станками.
Разрабатываю и собираю ЧПУ станки на базе Arduino и ESP32 с 2016 года. За это время собрал несколько десятков ЧПУ станков различного назначения, кинематики и размеров. Постоянно провожу консультации по настройке ЧПУ станков. Если у вас есть сложность с настройкой вашего ЧПУ станка, вы можете заказать консультацию у меня на моём сайте.
Насколько примеров моих самодельных ЧПУ станков:
- Самодельный ЧПУ плоттер на Arduino: 4xiDraw;
- ЧПУ плоттер в виде принтера на Arduino своими руками;
- ЧПУ станок для раскраски пасхальных яиц на Arduino. Своими руками;
- Самодельный ЧПУ фрезерный станок на Arduino с дисплеем;
- Самодельный CNC станок из мебельных направляющих на базе Arduino UNO;
- ЧПУ плоттер на Arduino своими руками;
- Самодельный лазерный гравёр с ЧПУ, в домашних условиях.
И это еще не всё. Больше проектов вы можете посмотреть на сайте. Также есть проекты, которые находятся в стадии разработки или ещё не опубликованы на сайте.
Принимайте участие в корректировке плана публикаций.
У меня есть определённый план статей для данного цикла по сборке двухосевого ЧПУ станка на Arduino, по которому буду постоянно выкладывать новые материалы. Несмотря на это, я жду от вас обратной связи, а именно: что вам интересно, с какими сложностями вы сталкивались. На основе ваших ответов я буду дополнять и корректировать план публикаций.
На сегодня всё. В следующей статье рассмотрим, какие двухосевые ЧПУ станки бывают, а также изучим области их применения.
Понравился статья Приступаем к сборке двух осевого ЧПУ станка своими руками? Не забудь поделиться с друзьями в соц. сетях.
А также подписаться на наш канал на YouTube, вступить в группу Вконтакте, в группу на Facebook.
Спасибо за внимание!
