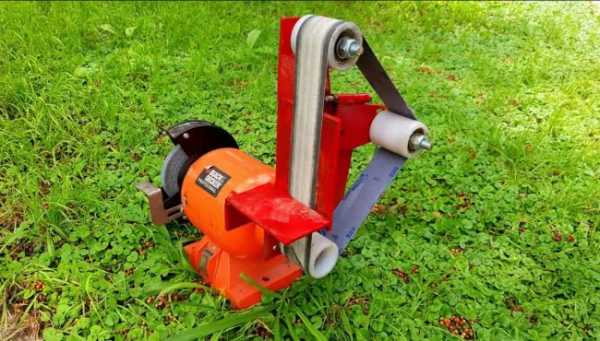

Ленточный шлифовальный станок на базе точильного

В этой инструкции мы разберем, как своими руками сделать простую ленточную шлифовальную машину на базе точильного станка. Самоделка не меняет конструкции точильного станка, это насадка, которая устанавливается вместо одного из шлифовальных колес. Со своими задачами машина справляется без проблем, материалы для сборки используются довольно простые. Единственная сложность – это изготовление колес, автор делает их на токарном станке. Если токарного станка нет, можно сделать такие из фанеры путем склеивания или же приспособить колесики от скейтборда. Итак, если самоделка вас заинтересовала, предлагаю изучить проект более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:
– пластик для вытачивания колес;
– подшипники для ведомых роликов;
– болты, гайки, шайбы и пр.;
– листовая сталь;
– точильный станок;
– наждачная бумага или готовая шлифовальная лента.

Список инструментов:
– токарный станок;
– сверлильный станок;
– гаечные ключи;
– болгарка;
– баллончик с краской.

Процесс изготовления самоделки:

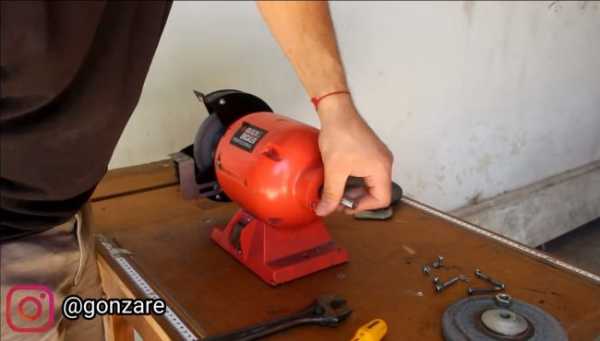

Шаг первый. Подготовка точильного станка

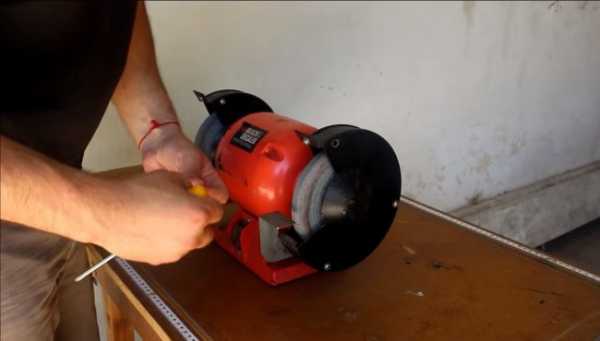

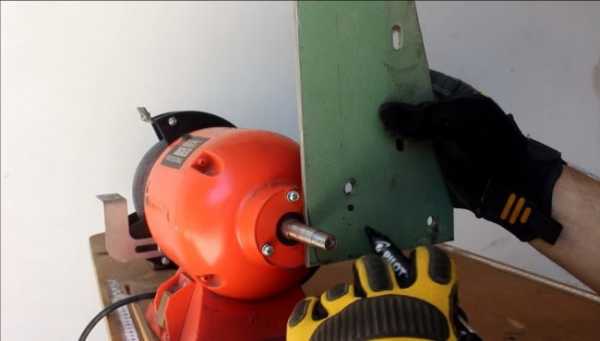

Для начала подготовим точильный станок. Нам нужно открутить защитный щиток, а также снять точильное колесо, в итоге останется только ось. На корпусе можно увидеть отверстия с резьбой для крепления щитка, сюда мы будем теперь крепить нашу насадку.

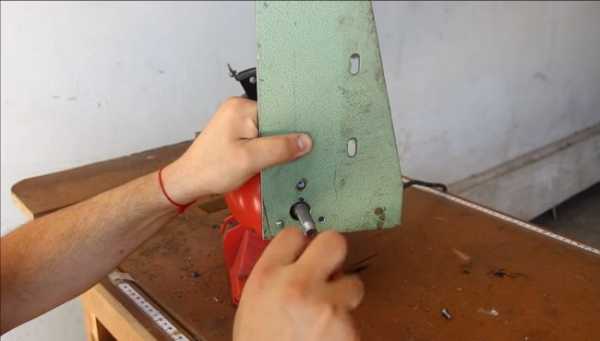

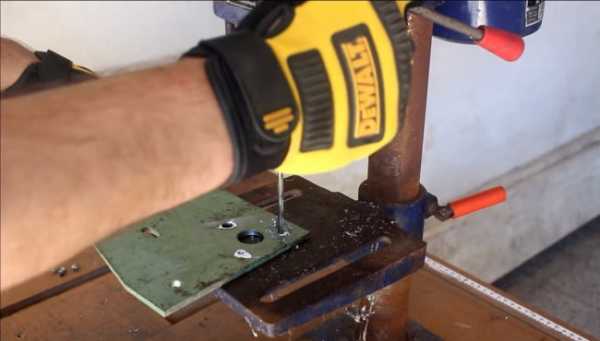

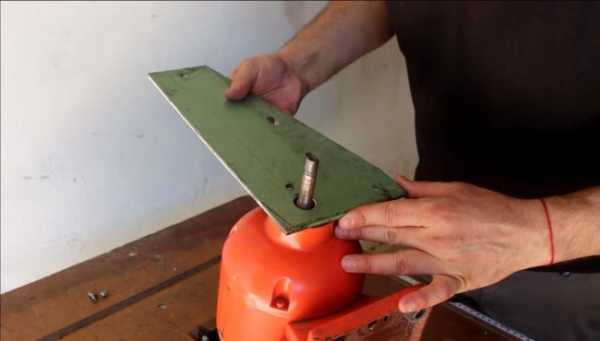

Шаг второй. Изготовление рамы

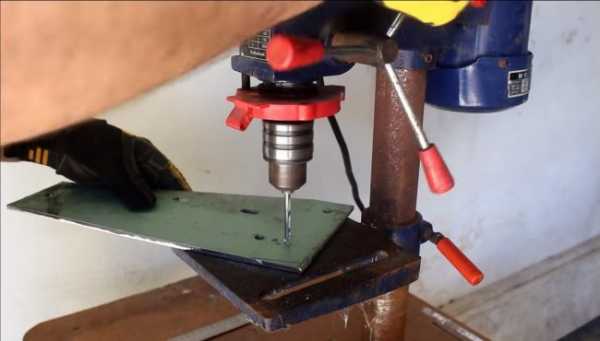

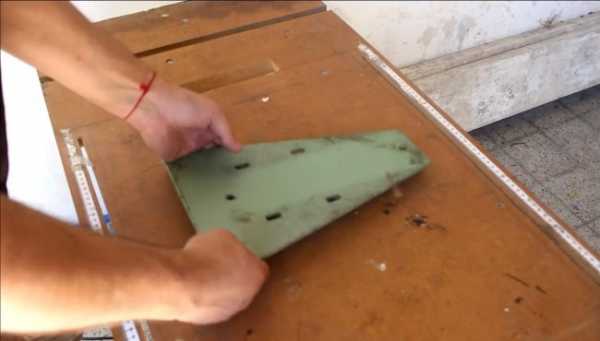

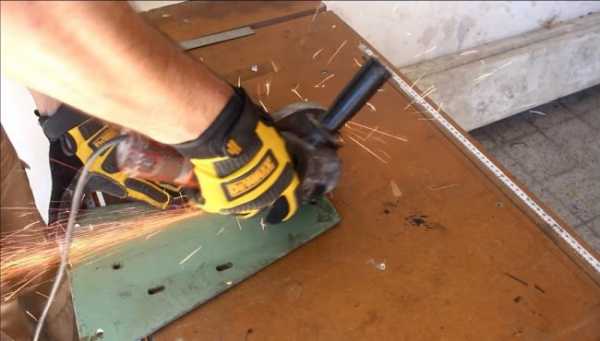

Изготовим основную часть рамы, на которой будут находиться все элементы. Тут нам понадобится толстая листовая сталь, отрезаем нужный кусок и намечаем места для сверления отверстий. В первую очередь сверлим отверстие под вал точильного станка. Далее наносим краситель на отверстия точильного станка и прикладываем заготовку, чтобы увидеть, где сверлить отверстия. Ну а теперь дело за малым, сверлим отверстия под крепежные винты.








Шаг третий. Колеса
Рабочие колеса автор выточил на токарном станке из пластика. Аналогичным образом были выточены посадочные места под подшипники. Если токарного станка нет, есть много другие решений по изготовлению таких колес. Их делают из фанеры, из цельной древесины, а некоторые мастера используют уже готовые колесики от скейтбордов, которые можно купить в спортивном магазине.

Шаг четвертый. Установка колес и натяжителя
Устанавливаем колеса на станину, ведущее крепим к валу двигателя при помощи гайки, а ведомые будут вращаться на болтах. Боковое колесо будет выступать в качестве натягивающего ремень, а также с помощью него мы будем центрировать ремень на колесах. Конструкция этих узлов очень проста, все делается тоже из листовой стали, более детально ознакомиться с конструкцией можно на фото. При желании можно установить пружину, которая автоматически будет натягивать шлифовальный ремень.

Большая часть станка сделана, можно установить шлифовальный ремень и попробовать запустить машину. Если ремня нет, его можно склеить из наждачной бумаги.

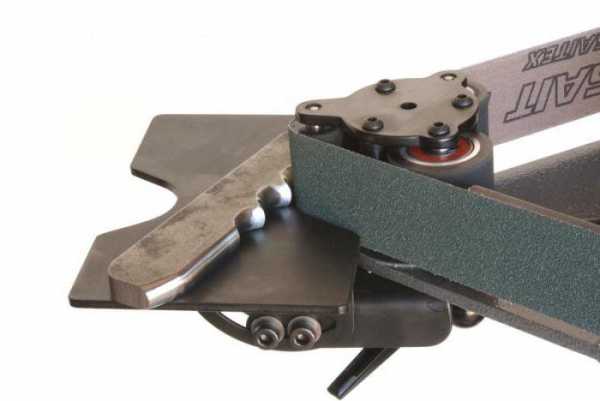

Шаг пятый. Упорные плоскости
Первым делом установим вертикальную плоскость, о которую мы будем упирать изделие при шлифовке. Привариваем пластину к раме, ее края желательно сточить, а саму пластину отполировать, чтобы шлифовальный ремень служил дольше. Конечно, со временем лента отшлифует эту плоскость и сама.

После этого привариваем и горизонтальную площадку под прямым углом.

Шаг шестой. Покраска
Чтобы все выглядело красиво, и металл не ржавел, покрасим наше изделие, сняв насадку со станка. Автор все красит из баллончика, предварительно сталь нужно отшлифовать, тогда краска будет держаться надежнее.

После покраски все собираем и испытываем станок на деле. Для начала автор пробует отшлифовать на нем кусок доски, это получается без проблем. Также в качестве эксперимента был наточен нож. Конечно, обороты тут не очень высокие, поэтому станок плохо подходит для работы с металлом, но вот для обработки дерева и других бытовых нужд станок получился отличным.

На этом все, проект окончен, надеюсь, самоделка вам понравилась. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Ленточные шлифовальные станки по дереву: своими руками, Jet, ШЛПС

Существует довольно много различных способов изменения формы и размеров дерева. Этот материал имеет хорошую степень обрабатываемости, но при этом только при использовании специальных станков или инструментов можно добиться необходимого результата. Ленточный шлифовальный станок – специальное оборудование, которое позволяет проводить механическую обработку поверхности. Своими руками создать гриндер или иную самодельную конструкцию достаточно сложно. Шлифование является механической или ручной операцией, которая является абразивной обработкой. Сделать подобную конструкцию, которая способна проводить шлифования по дереву, своими руками можно, но стоит учитывать, что есть гриндер и система тарельчтатого типа.

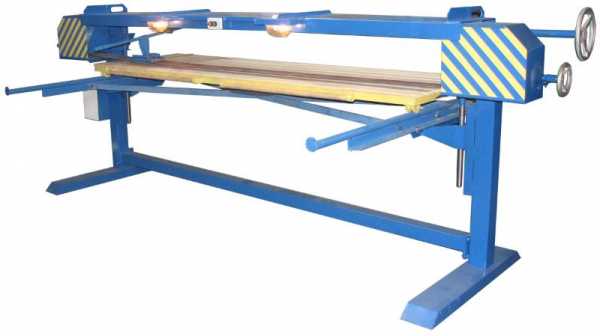

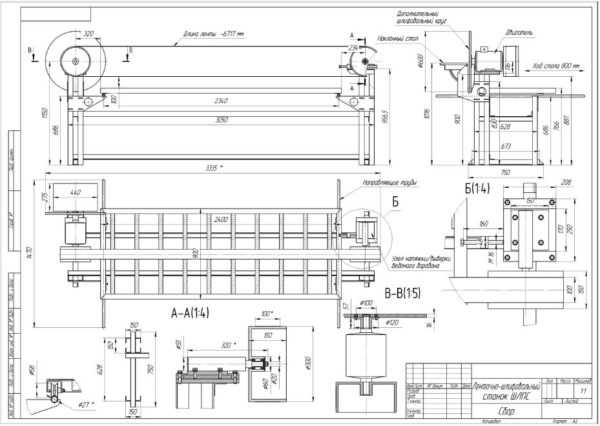

Ленточно-шлифовальный станок ШЛПС-2750

Провести механическую обработку можно с высокой точностью, вплоть до одного микрона. Ленточный шлифовальный станок производителя Jet или Зубр типа гриндер или тарельчатой системы также используется для достижения минимального значения шероховатости. В некоторых случаях обработка проводится с добавление смазочно-охлаждающей жидкости в зону снятия слоя древесины. Чертежи, на которых указаны высокие показатели шероховатости, предусматривают использование специального оборудования.

Плоское шлифование

Для плоского шлифования часто используется ленточный шлифовальный станок производителя Jet или Зубр типа гриндер и тарельчатого вида. Может проводится шлифование следующих поверхностей:

1. чертежи многих деталей с плоской поверхностью могут обрабатываться, используя ленточный шлифовальный станок типа гриндер. создать конструкцию можно своими руками, также есть в продаже популярные модели производителей Jet и Зубр;
2. сопряженные поверхности также можно обработать, используя ленточно-шлифовальный станок ШЛПС. существуют и самодельные варианты исполнения, которые создаются своими руками, позволяющие проводить обработку сопряженных поверхностей.

Гриндер, созданный своими руками или от компании Jet, Зубр, не может использоваться для шлифования цилиндрических и иных поверхностей. Плоское шлифование проводится во многих отраслях промышленности.

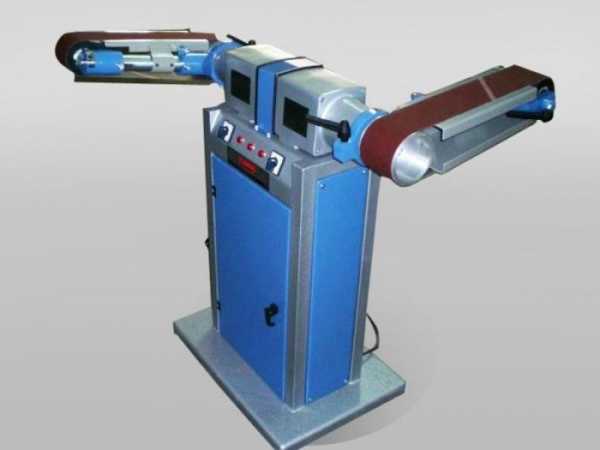

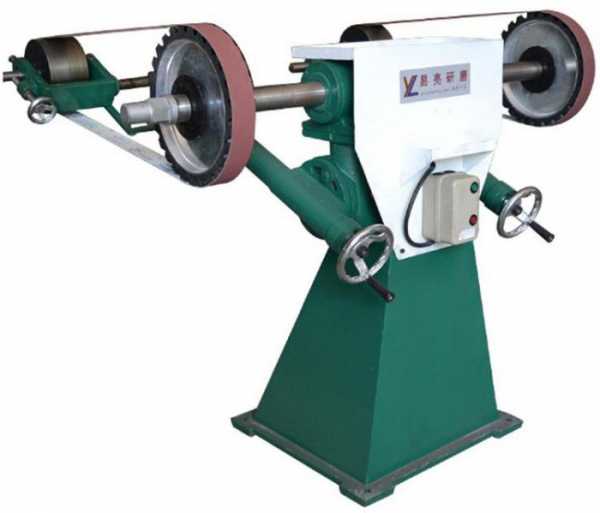

Профессиональные модели

Если следует получить деталь с размерами высокой точности, то использовать самодельные варианты исполнения нельзя. Это связано с тем, что своими руками нельзя сделать самодельную конструкцию, с помощью которой можно будет провести обработку с высокой точностью. В рассматриваемой ситуации можно использовать оборудование компании Jet и Зубр.

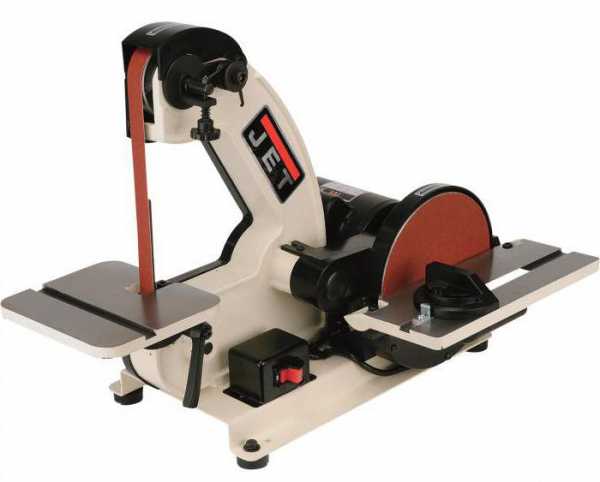

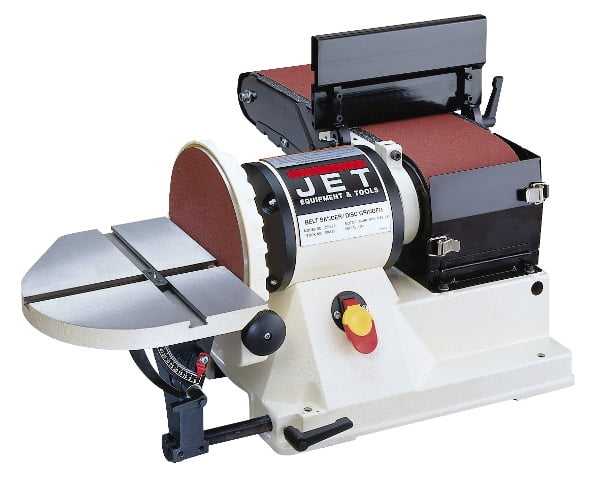

К особенностям станков производителя Jet можно отнести следующее:

1. гриндер или другой тип станка jet на всех этапах производства подвергается тщательному контролю качества. сделать это стало возможно при создании тщательных чертежей, а также при использовании современных технологий;
2. на все оборудование компании jet предоставляется гарантия 2 года. этот момент определяет то, что производитель уверен в высоком качестве, стабильности работы своего товара. сделать своими руками качественный шлифовальный аппарат подобного уровня довольно сложно;
3. на протяжении последних 50 лет торговая марка jet связана с изготовлением оборудования деревообрабатывающей промышленности. этот момент обуславливает то, что сделать гриндер производитель может с учетом всех ошибок;
4. каждый год производитель пытается сделать все более совершенные модели. это связано с тем, что постоянно ведутся разработки новых технологий;
5. станки jet имеют огромный спектр применения: индивидуальные для домашнего использования и профессиональные для применения в учебных, научных учреждениях, промышленные для эксплуатации в крупных промышленных заведениях.

Провести создание гриндера или иного типа шлифовального станка своими руками подобного качества практически невозможно.

Компания Зубр также проводит создание шлифовального гриндера и иного оборудования. С каждым годом появляется все большее количество станков под брендом Зубр, которые обладают исключительными эксплуатационными качествами. Компания Зубр постоянно расширяет ассортимент, тем самым предоставляет возможность подобрать наиболее подходящую модель. Кроме этого производитель Зубр постоянно вкладывает средства в научные исследования. Несмотря на это продукция компании Зубр несколько уступает по своим эксплуатационным качествам многим зарубежным производителям.

Самодельные станки

В случае, когда оборудование должно использоваться в домашних условиях, сделать его можно своими руками. Самодельный вариант исполнения будет несколько уступать промышленному, но при этом может использоваться для получения многих деталей.

Самодельный ленточно-шлифовальный станок

При необходимости проведения шлифовки множества небольших деталей, а не одной большой поверхности, следует использовать специальный шлифовальный аппарат. Самодельный ленточный станок может быть создан по различным чертежам. Наиболее распространенный вариант исполнения, созданный своими руками, имеет следующую конструкцию:

1. станина выступает в качестве основания. чертежи имеют различные типы станины, которая предназначена для повышения жесткости конструкции и соединения нескольких элементов;
2. шкивы предназначены для приведения в движение используемой шлифовальной ленты. самодельный вариант исполнения шкивов изготавливается из металла, а в некоторых из титана;
3. направляющий элемент, который также довольно часто можно встретить на чертеже, используется для стабилизации ленты. при высокой скорости вращения ленты она может сильно вибрировать, что приведет к ухудшению условий обработки;
4. лента для шлифования – абразивный материал, который проводит изменение шероховатости поверхности. на чертеже зачастую указывается ширина, длина используемой ленты, ее толщина и зернистость абразива;
5. столешница представляет собой плоский элемент конструкции, к которому прижимается деталь во время обработки;
6. принимающее пыль ограждение на чертеже располагается в направлении движения ленты. во время обработки есть вероятность того, что от дерева будет отлетать довольно много пыли и крупных элементов;
7. электрический двигатель является важной частью конструкции. на чертеже указывают важные параметры электродвигателя: потребительская мощность, напряжение сети, конструктивные особенности, тип охлаждения и так далее. на чертеже, как правило, электродвигатель устанавливается вблизи от ведущего ролика, который имеет больший диаметр. при изготовлении большого ролика используется металл.

Принцип работы рассматриваемого агрегата основывается на использовании двух роликов, один из них приводится в движение при помощи установленного электродвигателя. На ролики надевается специальная лента абразивного типа. Подобная лента находится пол натяжением, направляется при помощи специального элемента. Под абразивной лентой находится стол, который становится опорой при сильном давлении. Многие элементы конструкции можно изготовить самостоятельно, другие требуют точных размеров и могут быть изготовлены только профессиональными токарями и другими мастерами. Особое внимание следует уделить выбору электродвигателя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать ленточный шлифовальный станок по металлу своими руками?

Ленточный шлифовальный станок по металлу относится к категории универсальных инструментов, отличающихся широкой областью применения. Он подходит для работы с различными материалами, но оптимальное соотношение скорости и качества формируется именно с металлом.

Без этого оборудования заметно усложняется изменение размера, создание идеальных форм, яркого блеска и привлекательного внешне вида изделий, что особенно актуально при работе с деталями, имеющими нестандартное исполнение. Главным предназначением является проведение чистового этапа обработки. Устройства подобного вида используются, как правило, для формирования элементов, имеющих производственное назначение.

Описание

Достаточно взглянуть на ленточно-шлифовальный станок по металлу российского производства, и сразу становится понятен принцип его работы. Центральная часть прибора заключена в шлифовальной ленте. Она представляет собой рабочую поверхность, используемую для доведения заготовок до желаемого вида. Лента может быть различной, ее характеристики определяются количеством абразива и зернистостью. От последнего параметра зависит качество и интенсивность обработки, а абразивный элемент может быть представлен алмазом, карбидом кремния или окисью алюминия. При необходимости данная деталь заменяется на другую.

Выбор ленты имеет особое значение, так как некачественное изделие или не соответствующее используемым материалам усложнит проведение обработки и получение необходимого результата. Максимальная гладкость заготовки обеспечивается снятием тонкого поверхностного слоя при помощи абразивного напыления. Достаточно подобрать подходящую ленту – и станет возможным формирование зеркальной поверхности.

Бытовые комбинированные ленточные шлифовальные станки по металлу имеют еще одну основную деталь – это рабочий привод. Движение обрабатывающей ленты производится именно электрическим двигателем, встроенным в конструкцию. Среди особенностей оборудования стоит отметить сохранение стабильности работы при любых эксплуатационных условиях и проведение процесса обработки с неизменной скоростью движения ленты.

Функционал инструмента достаточно обширен, он может варьироваться при помощи рабочих встроенных модулей. Так обеспечивается возможность осуществления торцовки, зачистки и шлифовки заготовок. Обработку могут проходить различные формы, не только плоские, но и нестандартные. Также стоит отметить возможность шлифовки округлых элементов как с внешней, так и с внутренней стороны, и обработку ровных плоскостей.

Существуют определенные правила, соблюдение которых необходимо для обеспечения безопасной и качественной работы, главными из которых являются следующие:

• Перегрев способен привести к ухудшению физических и механических характеристик заготовки, поэтому на протяжении всех этапов требуется постоянный контроль нагрева материала.
• Лента должна храниться в подходящих условиях при стабильном температурном режиме и средней степени влажности.

Преимущества

Ленточно-шлифовальный станок по металлу своими руками изготавливается достаточно быстро и обладает множеством достоинств, стоит отметить некоторые из них:

• Возможность дополнения опциональными элементами различного назначения.
• Процесс работы характеризуется минимальным уровнем вибраций и шума, что заметно упрощает задачу мастеров.
• Интуитивно понятное управление, благодаря чему новичкам требуется минимальное количество времени для освоения оборудования и увеличения производительности труда.
• Отсутствие необходимости проведения сервисного обслуживания. Все детали могут быть отремонтированы или заменены собственными силами.
• Осуществляется тончайшая обработка изделий из металлов и сплавов за счет высокой скорости вращения ленты.

Что нужно знать

Выбирая ленточный шлифовальный станок по металлу, стоит обратить особое внимание на технические характеристики. Ширина шлифовальной ленты может быть различной, данный параметр указывается в числовом коде. Существует оборудование, которое обладает двухскоростным режимом работы. Его главным преимуществом является возможность обработки изделий из нержавеющей стали и цветных металлов.

Выбор материалов и инструментов

Ленточный станок по металлу является незаменимым оборудованием для любой мастерской, благодаря возможности обработки различных изделий. Но качественные устройства, которые представлены в магазинах, отличаются достаточно высокой стоимостью, из-за чего многие люди предпочитают изготавливать их самостоятельно. Подобный инструмент можно сделать в домашних условиях при помощи электролобзика, болгарки и дрели. Также не будет лишней помощь токаря.

Существует множество разновидностей, подходящих для различных типов обработки, они могут иметь любые размеры и несколько роликов. Большая часть из них предназначена для обработки в вертикальных плоскостях. Несмотря на это, более полезным и удобным будет многофункциональный ленточный шлифовальный станок по металлу, способный работать в двух плоскостях. Благодаря этому становится возможным осуществление практически всех задач, так как плоскости позволяют работать с заготовкой под любым, предварительно выставленным углом.

Самостоятельное изготовление

Ленточно-шлифовальный станок по металлу своими руками можно сделать, используя минимальное количество инструментов, он будет иметь основание, изготовленное из листового металла. Сборку рекомендуется производить при помощи электросварки, которая упростит и ускорит работы. Также возможно использование винтов, но они уменьшают прочность готовой конструкции и требуют сверления большого количества отверстий. Болгарка станет незаменимой при вырезании пластин.

Некоторые детали лучше доверить профессиональному фрезеровщику, к примеру, полукруглые пазы на элементах, обеспечивающих поворот платформы. Для самостоятельного вырезания потребуется дрель, бормашина, напильники и шарошки.

Оптимальным материалом для изготовления роликов является дюралюминий и титан, при отсутствии заготовок из необходимого материала можно воспользоваться стандартной сталью. При этом создание крупного ролика, расположенного на шкиве и принимающего тягу от двигателя, возможно только из стали, так как заготовку такого размера из титана или дюралюминия найти практически невозможно.

Ролики

Ролик должен оснащаться посадочными местами для подшипника и иметь полую конструкцию, необходимую для облегчения веса. Стоит отметить, что, после того как будет собран ленточный шлифовальный станок по металлу, все ролики должны находиться на одной линии, несоблюдение данного правила приведет к частому соскакиванию абразивного элемента.

Ширина роликов может быть различной, она подбирается в зависимости от размеров абразивной ленты, которую можно приобрести в готовом виде или же склеить самостоятельно. Перед тем как приступать к изготовлению роликов, необходимо составить чертеж, при этом изделия в итоге должны приобрести бочкообразную форму, которая необходима для предотвращения соскальзывания ленты с поверхности в процессе работы.

На внешней стороне роликов должны отсутствовать шероховатости и заусенцы. Не рекомендуется использовать подшипники открытого типа, так как они быстро выйдут из строя из-за большого количества пыли, вырабатываемой при обработке. Оптимальным вариантом станут качественные детали, изготовленные зарекомендовавшими себя фирмами, так как ролики имеют достаточно высокие обороты, особенно это касается деталей меньшего размера.

Лента и натяжитель

Шлифовальная машина своими руками дополняется автоматическим натяжением ленты, производимым при помощи пружины с подходящей упругостью. Стоит отметить, что подобное оснащение упрощает эксплуатацию инструментов, так как нет необходимости в создании натяжного резьбового элемента, а процесс замены ленты требует минимального количества действий. Для обработки металлических изделий это особенно актуально, так как в ходе шлифования нужно постоянно менять абразивную часть.

Для изготовления ленты нельзя использовать наждачную бумагу на бумажной основе, так как она обладает недостаточной прочностью. Склеивание может производиться любым удобным способом, необходимо пользоваться специальным эластичным клеем, который сегодня представлен в обширном ассортименте, и усиливать шов квадратом из качественной, тонкой ткани, приклеенным с внутренней стороны. Принцип склейки можно скопировать с любой магазинной ленты, предназначенной для шлифовального ручного инструмента.

Ленточная шлифовальная машина своими руками изготавливается без участия помощников и становится более функциональной за счет создания дополнительного столика рядом с большим шкивом мотора. Главное – не забыть про особое подсоединение переключателя, то есть при помощи него должно изменяться направление вращения двигателя. Стоит отметить, что шкив и лента вращаются навстречу столику.

Двигатель

Рекомендуется использовать электромотор на 220 вольт и мощностью в пределах 1,5 кВт. При использовании агрегата на 380 вольт, требующего подключения при помощи звезды или треугольника, а также использования конденсаторов, мощность устройства снизится на 30%. Желательно, чтобы двигатель имел консольное крепление и достаточное количество оборотов, что обеспечит большую эффективность станка.

Особенности

После сборки всех элементов, ленточная шлифмашина по металлу может эксплуатироваться как в горизонтальном, так и в вертикальном положении. Смена положения производится с минимальным количеством действий, что заметно упрощает работу. Оборудование эффективно не только при шлифовке металлических поверхностей, но и при зачистке сварных швов на заготовках из листового материала. Особое удобство отмечается при обработке элементов меньшего размера. Ведь не зря подобное оборудование отлично зарекомендовало себя в сфере производства ножей.

Несмотря на то что создание инструмента требует достаточных временных затрат, он в любом случае обойдется намного дешевле фирменного станка и будет обладать расширенным функционалом. Рекомендуется использовать в процессе резки качественные пилки для металла, также можно воспользоваться плазменным резаком, который заметно ускорит изготовление оборудования.

Заключение

Ленточный шлифовальный станок по металлу приобрел свою популярность за счет обширного спектра работ. При этом он может оснащаться дополнительными элементами для обеспечения необходимых функций. Стоит отметить, что даже самое простое оборудование предназначено для выполнения задач с различной сложностью.

Выбор того или иного варианта производится как по техническим параметрам, так и по функционалу. Наибольшее распространение приобрели устройства с расширенным перечнем характеристик. Современный ассортимент оборудования для обработки металлических изделий позволяет подобрать необходимый инструмент с желаемыми функциями.

fb.ru

Шлифовальный ленточный станок по дереву

Шлифовальный станок по дереву – незаменимая вещь в любом цеху. Если мастер активно использует данное оборудование в процессе своей работы, то имеет смысл подумать над приобретением нового или б/у агрегата. Если же необходимость в шлифовальном станке возникает периодически и время от времени – подобную трату денег сложно будет назвать рациональной. Тем не менее, человек «с руками» в состоянии сэкономить немалую сумму, собрав шлифовальный станок своими руками по дереву. Давайте рассмотрим, как это сделать.

С чего начать?

Для начала нужно определиться с тем, из каких основных деталей будет состоять наше оборудование. Стандартный шлифовальный станок включает такие элементы, как двигатель, катки и станину. В качестве двигателя можно использовать мотор от стиральной машины. Опыт десятков мастеров подтверждает то, что такой выбор весьма эффективен и прост в агрегировании со всей остальной конструкцией.

Что же касается станины, то ее необходимо вырезать из толстого железа. Для этого идеально подойдет полотно с габаритами 500х180х20 миллиметров. Одну из сторон полотна необходимо аккуратно обрезать на фрезерном станке, предназначенном для работы по металлу. После этого мастеру необходимо сделать разметку, а в торце обрезанной станины следует аккуратно просверлить 3 отверстия. В качестве крепежных элементов будут выступать три болта, которые зафиксируют рабочую площадку на станине.

При выборе габаритов рабочего стола мастеру стоит понимать, что чем больше площадь рабочей поверхности, тем больше существует возможных вариантов для обработки самых разных заготовок. Устанавливая большую рабочую поверхность, вы выигрываете в удобстве и функциональности. Практика показывает, что на этом экономить точно не стоит.

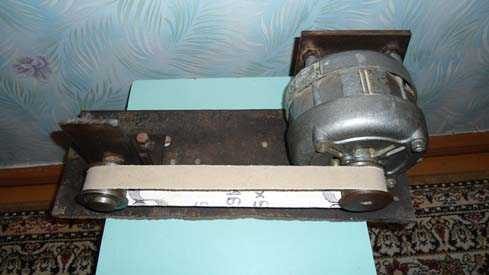

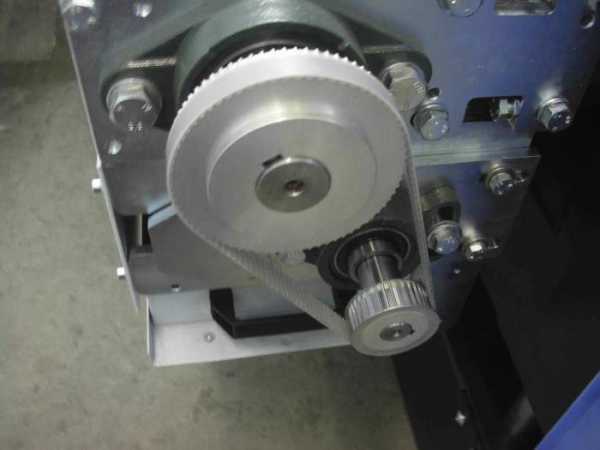

Двигатель и другие элементы

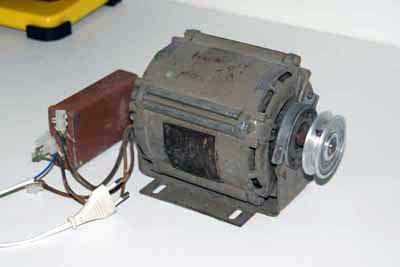

Мотор от стиральной машинки, который будет силовым агрегатом нашего шлифовального станка своими руками по дереву, нужно надежно и плотно зафиксировать на станине. Есть смысл подбирать моторы номинальной мощностью до 3 кВт с интенсивностью работы около 1500 оборотов в минуту. Оптимальная скорость для обработки большинства деревянных заготовок – 20 метров в секунду. Для такой работы вполне достаточно будет использовать 200-миллиметровые барабаны. При этом не возникает необходимости в установке редуктора.

На валу двигателя необходимо плотно закрепить основной ведущий барабан. Именно он будет приводить в движение все полотно. Второй же барабан должен быть закреплен на подшипниках вокруг статичной оси. Обязательно нужно предусмотреть специальный скос со стороны второго барабана. Таким образом, будет обеспечено мягкое касание ленты рабочей поверхности.

Из чего можно изготовить барабаны для шлифовального станка по дереву? Оптимальны по цене и качеству материал – ДСП. Пропилите из листа ДСП заготовки 200х200 мм, соберите из них пакет толщиной 240 мм, а после сложите и проточите, ориентируясь на оптимальный диаметр в 200 мм.

Стоит учитывать, что в центральной части барабана его диаметр должен быть больше наружного диаметра на пару миллиметров. Так гибкая лента будет находиться в середине барабана, что будет обеспечивать стабильную работу техники.

Что можно задействовать в качестве шлифовальной ленты? Идеальный выбор – несколько метровых наждачных полотен. Из них можно нарезать несколько кусочков будущей ленты шириной 200 миллиметров, после чего склеить их. Идеальной основой для полотна станет плотный материал.Разумный в этом плане выбор, подтвержденный практикой, — брезент. Также не стоит экономить на клее – лучше покупать наиболее качественный продукт, который «не даст осечки» в ответственный момент.

Не будет лишним обтянуть катки резиной. Раздобыть материал довольно просто – используйте камеры от велосипеда или мопеда. Оптимальная толщина резинового слоя – 30 миллиметров.

Итог работы

Таким образом, вкратце мы описали основные этапы создания шлифовального станка по дереву своими руками. Следуя этим инструкциям, вы сможете использовать в работе многофункциональную технику, способную не только шлифовать деревянные заготовки, но также затачивать различные режущие инструменты, будь то ножи, секаторы, топоры или что-либо еще.

Рекомендуем почитать

prostostanok.ru

Шлифовальный станок по дереву своими руками чертежи видео

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда — либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

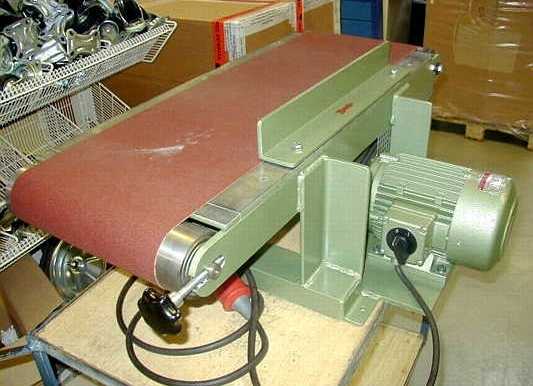

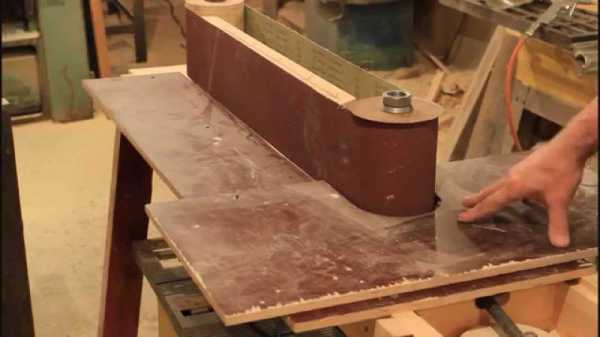

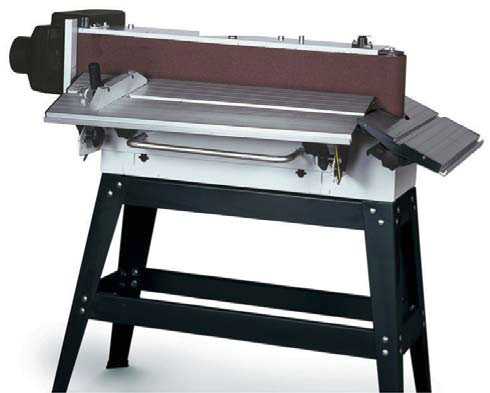

Ленточный шлифовальный станок

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

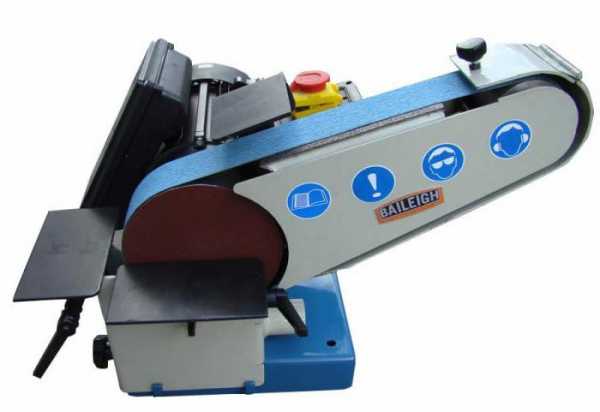

Универсальный шлифовальный станок

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

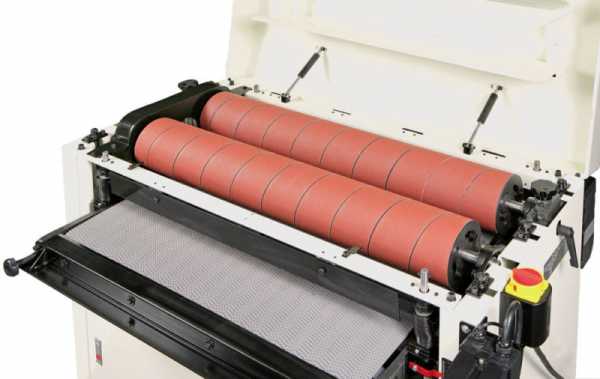

Барабанный шлифовальный станок

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

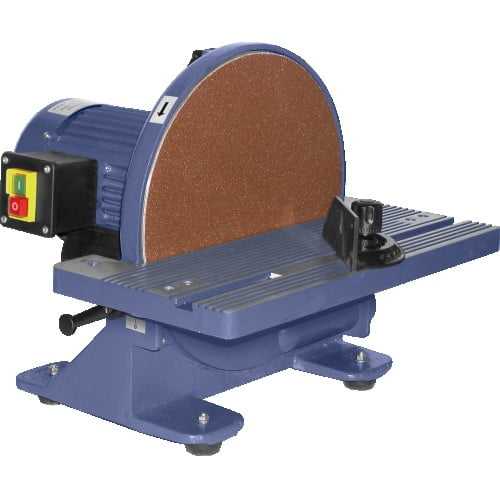

Дисковый шлифовальный станок

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели, из болгарки. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Совет: Если вы всё же надумали приобретать заводской шлифовальный станок, то заранее определитесь с работами и нагрузками, которые будет претерпевать ваш аппарат, и только потом совершайте покупку. То же самое относится и к самодельным инструментам.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом

P=q*S*(K+k)*U/1000*n

Где каждое обозначение означает следующее

1. q — Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
2. k — Показатель трения изнаночной стороны абразива по рабочей поверхности.
3. n — Коэффициент полезного действия всей системы.
4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
5. S — Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
6. U — Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

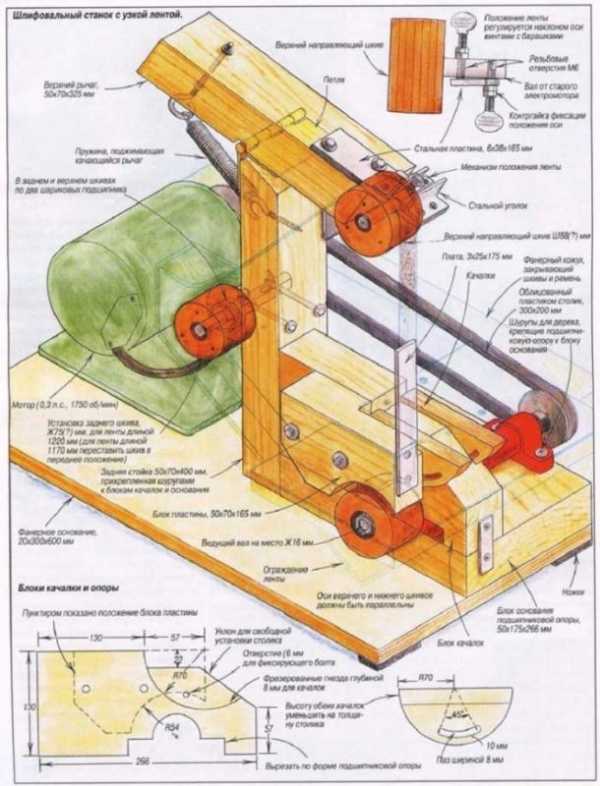

Чертеж шлифовального станка

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Схема ленточного шлифовального станка

Совет: Перед установкой абразивной полосы на ролики, необходимо намотать на них тонкую полосу резины. Это снизит скольжение полосы во время работы.

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

1. Древесная доска.
2. Деревянные бруски или металлическая профильная труба.
3. Шарикоподшипники.
4. Электрический мотор.
5. Резиновый ремень.
6. Резиновый пассик.
7. Металлический шкив.
8. Саморезы, крепёжные элементы.
9. Абразивный элемент.
10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

stanki-info.ru
